Устройство
Корпус АГВ-80 выполнен из оцинкованного сварного металла, стойкого к возникновению коррозии в результате постоянного контакта с водой. Внутренняя часть резервуара имеет дополнительную термоизоляцию, предохраняющую жидкость от быстрого остывания. Фактически всю конструкцию можно разделить на 3 части:
- Верхняя, с патрубком выхода горячей воды, предохранительным клапаном, муфтой термометра и тягопрерывателем дымохода.
- Средняя, представленная на схематичном изображении как основной бак для воды. Внутри него установлена труба дымохода со стабилизатором тяги.
- Нижняя, рабочая часть. В ней сконцентрированы основные узлы, отвечающие за работоспособность агрегата: горелка с термопарой и запальником, осуществляется регулирование подачи газа, подаётся «свежая» холодная вода.

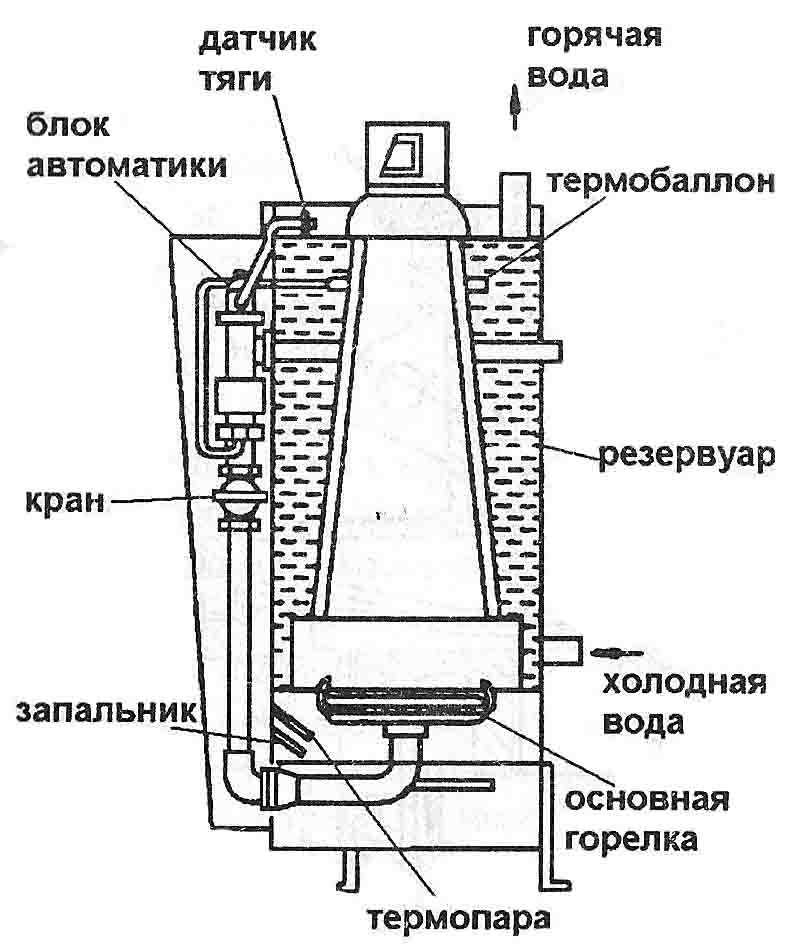

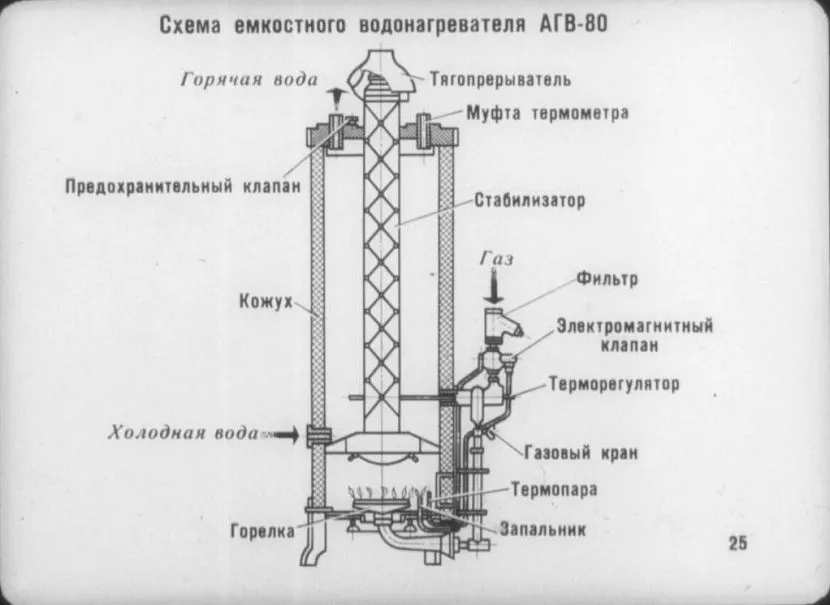

Устройство первого советского газового водонагревателя АГВ-80 Источник pandia.ru
Устройство рабочего узла
Регулирование температуры находящейся в резервуаре жидкости осуществляется терморегулятором. Относится он к приборам, работающим по двухпозиционному принципу (в положении «открыто» или «закрыто»). За счёт него и происходит автоматическое изменение температуры воды. Изменение положения впускного клапана непосредственно связано с реакцией латунной трубки терморегулятора.
Расположенная внутри ёмкости, она чувствительна к температурным перепадам жидкости и, в зависимости от её значения, способна линейно увеличиваться в размерах. Тем самым подаётся сигнал на стержень инвара. Тот, в свою очередь, установлен внутри латунной трубки и практически не меняется в зависимости от окружающей его температуры. Получив инерционное движение от трубчатого элемента, стержень оказывает давление на пружинную систему рычагов, которые связаны с терморегуляторным клапаном.

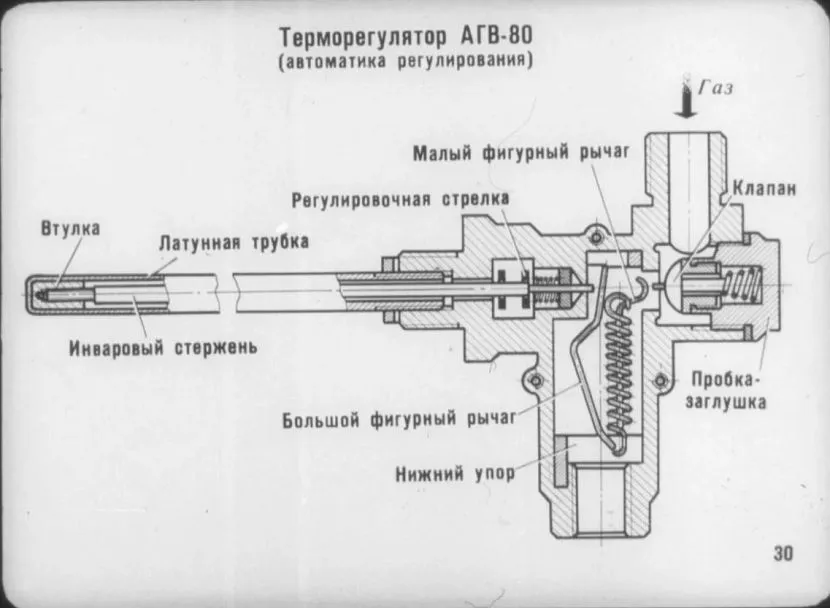

Принцип работы терморегулятора АГВ 80 Источник energospravka.ru
На терморегуляторе имеется специальная шкала и ручка-указатель, за счёт перемещения которой осуществляется настройка на конкретную температуру (от 40 до 90°С). Изменение заданных параметров происходит за счёт изменения размера свободного конца металлического стержня путём ввёртывания внутрь втулки на латунной трубке.
Для повышения или понижения заданной температуры, следует выполнить такие действия:
- Отвёрткой отвернуть винт, соединяющий стержень с ручкой-указателем.
- Переместить её в нужную позицию (вверх или вниз).
- Вернуть вывернутый винт на прежнее место, соединив ручку и стержень.
- Отвести ручку-указатель в крайнюю (верхнюю или нижнюю) позицию.
Газовое оборудование
Водонагреватель АГВ-80 относится к газовым агрегатам, способным работать в автоматическом режиме. Контроль за пламенем и защита от загазованности возложена на хромель-копелевую термопару. В момент розжига котла между двумя соединёнными проводниками с нулевым потенциалами, возникает изменение разности. В результате между противоположными контактами образуется напряжение, приводящее в действие газовый клапан. Последний, срабатывая открывает и фиксируется в открытом положении. При снижении температуры вокруг хромель-копелевой термопары, напряжение на её контактах пропадает. Клапан закрывается, подача газа прекращена.

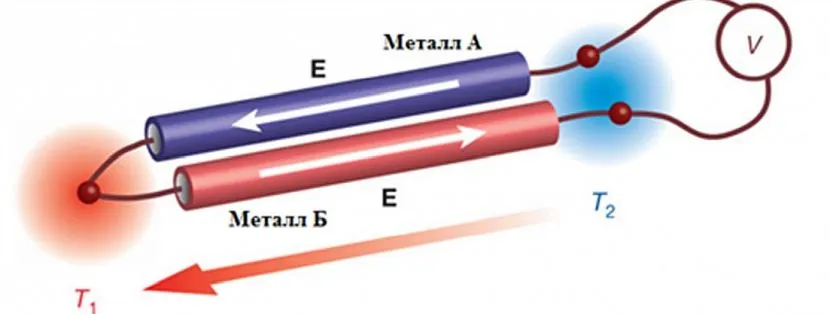

Наглядный пример работы термопары газового оборудования Источник telemento.ru
Следующим элементом газового оборудования автоматического водонагревателя является запальник. Предназначается он для нагревания термопары и розжига горелки. Пламя на его форсунках не гаснет до момента отключения подачи газа.

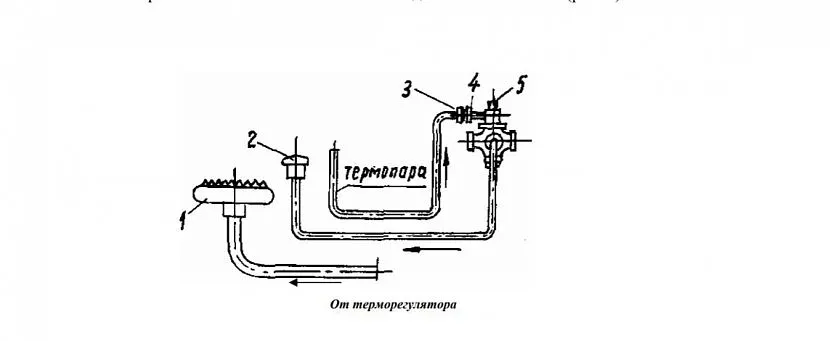

На представленном далее схематичном изображении приведён пример расположения и подсоединения магнитного клапана с термопарой и запальником. Цифрами на схеме обозначаются следующие детали:
- 1 – горелка.
- 2 – запальник.
- 3 – контактная шайба термопары.
- 4 – контактная шайба магнитного клапана.
- 5 – клавиша принудительного пуска газа.
Схема термопары, запальника и подсоединение их к магнитному клапану Источник prom.st
Как выбрать правильный котел ?
Если возникла необходимость в покупке нового котла, то выбор следует сделать в пользу того, который бы соответствовал (по возможности) всем нынешним нормам безопасности. Прежде всего, разберитесь с тем, какая именно мощность необходима вам для того, чтобы обеспечить оптимальные температурные условия в доме.
Это очень просто сделать, сейчас сами все поймете: на десять квадратных метров помещения, которое нужно отапливать, приходится по десять киловатт мощности котла. Эти цифры весьма усреднены, ведь, к примеру, современные аппараты АОВГ-29 способны обогревать помещение, площадь которого достигает 280 метров квадратных!
Не забываем и о таком неприятном моменте, как теплопотери. Если двери и окна у вас старые, от них в зимнее время веет холодом, то гораздо лучше, чтобы выбранный котел имел своеобразный «запас».
Обращайте особое внимание на автоматику, учтите, что котлы отечественного производства более дешевые, чем их импортные аналоги. И запомните: подключением котла обязательно должен заниматься работник газовой службы, который, собственно, и поставит все это на учет. Делать это самостоятельно категорически не рекомендуется, поскольку неправильный монтаж может стать причиной не только пониженной мощности, но и вообще поломки
Делать это самостоятельно категорически не рекомендуется, поскольку неправильный монтаж может стать причиной не только пониженной мощности, но и вообще поломки
И запомните: подключением котла обязательно должен заниматься работник газовой службы, который, собственно, и поставит все это на учет. Делать это самостоятельно категорически не рекомендуется, поскольку неправильный монтаж может стать причиной не только пониженной мощности, но и вообще поломки.
Об АГВ в квартирах
Настали такие времена, что многие жильцы многоквартирных домов предпочитают вовсе отказаться от централизованной системы отопления и установить у себя АГВ отопление. Но стоит помнить, что установка таких котлов не во всех типах зданий возможна. Для этого требуется, прежде всего, получить разрешение от соответствующих служб, и сделать это куда проще для старых домов с небольшим количеством этажей.
Дело тут в том, что в таких домах преимущественно сохранились большие дымоходы с соответствующим диаметром трубы, которые использовались еще при отоплении печью. Также диаметр подводной трубы для воды должен подходить.
Но бывает, что таких дымоходов нет вовсе. Иногда «дают добро» на монтаж так называемых «съемных» дымоходов, которые будут выводиться сквозь отверстие в стене. Если этого не делать, то трубы отопление необходимо оборудовать специальными кожухами для теплоизоляции. Но в целом, действующее законодательство страны запрещает переход на автономное отопления, при этом есть лишь редкие исключения.
Читайте так же, о обустройстве дымохода для газового котла
Средняя стоимость
Разумеется, стоимость котлов может быть разной, в зависимости от особенностей конкретной модели. Так, минимальная цена обычного устройства составляет сегодня от четырех до десяти тысяч рублей. Но нередко встречаются и такие модели, которые стоит более тридцати тысяч!
Это может быть, к примеру, конденсационный котел. Плюс к этому – стоимость необходимых материалов, оплата услуг специалистов. Получается впечатляющая сумма, но в дальнейшем такое отопление поможет вам сэкономить гораздо больше.

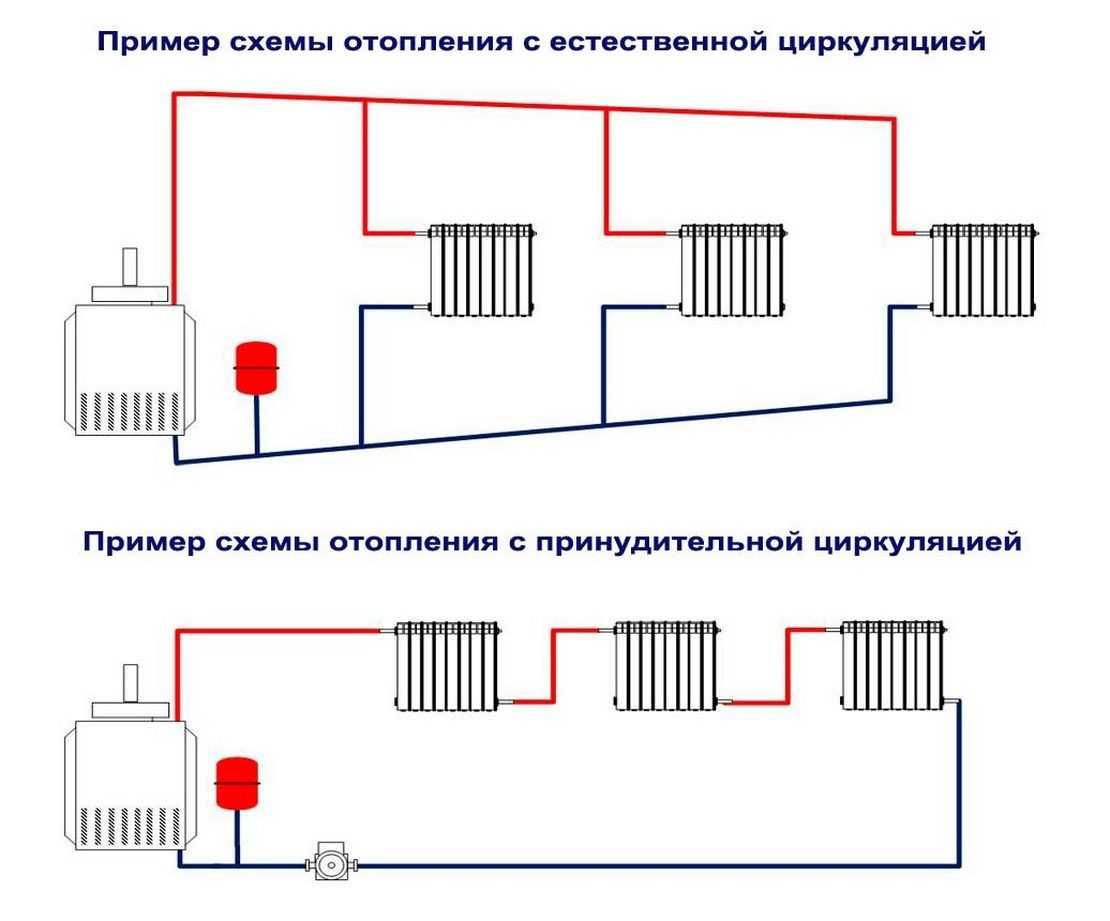

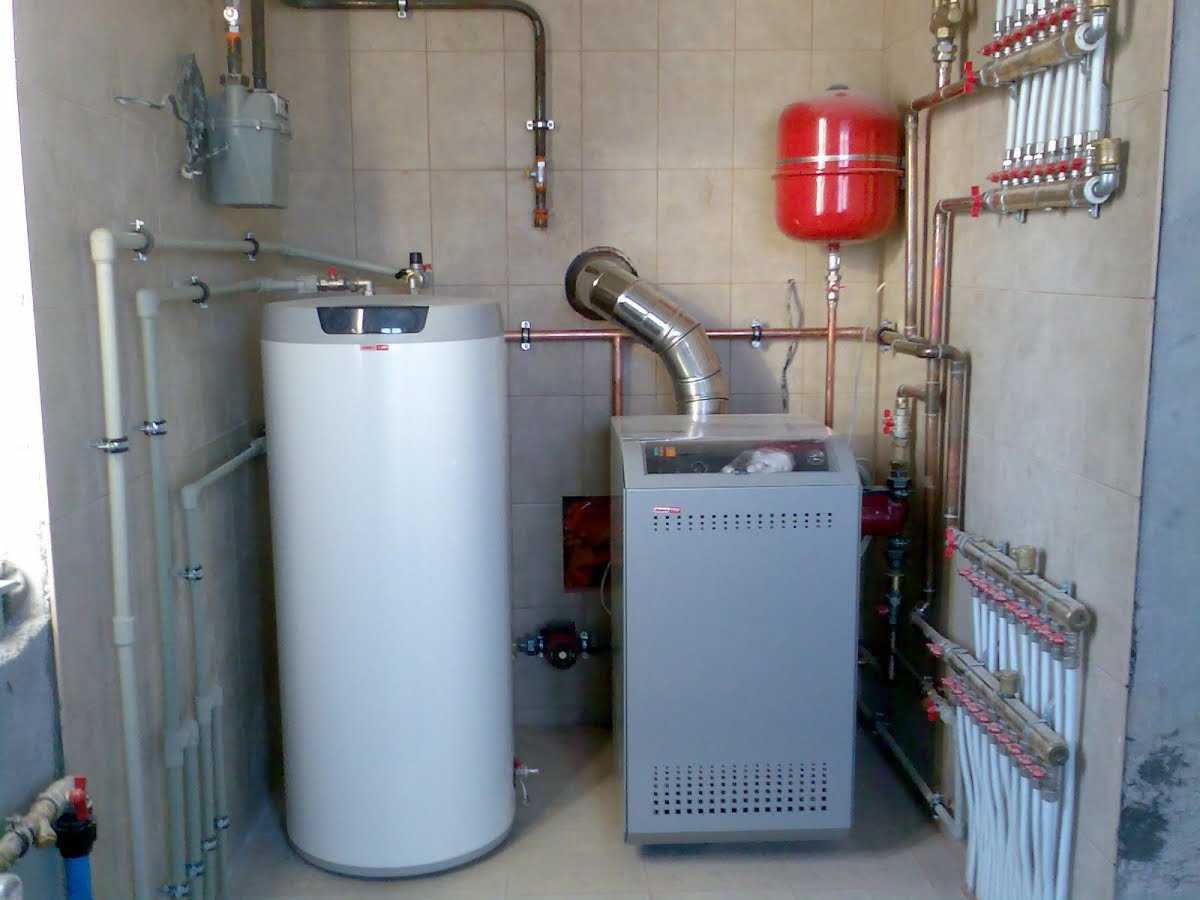

Схема водяной отопительной системы частного дома
Для устройства водяного отопления дома в качестве теплоносителя используют антифриз или воду.
В составе отопительной системы используют следующие комплектующие:
- Одноконтурный или двухконтурный нагревательный котел.
- Трубы и фитинги из металла или полипропилена.
- Радиаторы из стали, алюминия, чугуна или биметалла, установленные на байпасах.
- Расширительная емкость открытого или закрытого типа.
- В контурах с принудительной циркуляцией теплоносителя устанавливают циркуляционный насос.
- Система безопасности используется в контурах закрытого типа.
При устройстве водяной системы отопления с газовым котлом, схема разводки может быть однотрубной или двухтрубной. При однотрубной разводке все отопительные приборы подключаются к магистрали последовательно, поэтому в каждый последующий прибор поступает теплоноситель с меньшей температурой, что вынуждает увеличивать количество секций батарей.
Двухтрубная разводка отличается тем, что во все радиаторы поступает теплоноситель с одинаковой температурой, поэтому дом прогревается равномерно. Если требуется, отдельные помещения можно отключать от системы отопления.
По принципу циркуляции теплоносителя выделяют системы с гравитационным и принудительным током воды. В последнем случае для циркуляции жидкости используется насос. Естественное движение жидкости происходит за счет разницы плотности горячей и остывшей воды, а также под действием сил гравитации.
Расширительный бак открытого типа применяют в контурах с естественным током носителя. Бак закрытого типа имеет мембрану, разделяющую воздушную и водяную камеру, и применяется в контурах с принудительным током.
Насосное оборудование понадобится в домах с двумя и более этажами. Причем протяженность одного контура не должна превышать 30 м, поскольку насос не сможет продвинуть жидкость на больше расстояние.
В домах с перебоями электроснабжения целесообразно обустроить комбинированную систему, в которой насосное оборудование монтируется на байпасе. При отсутствии электроэнергии достаточно повергнуть рычаги, чтобы перейти с принудительной на естественную циркуляцию.
Преимущества АГВ
АГВ газовые котлы для частного дома и сегодня являются основной отопительной техникой в нашей стране. Это легко объясняется несколькими весомыми преимуществами относительно других систем отопления
Очень важно, что эти отопительные агрегаты не нуждаются в подключении электричества для нормальной работы. Причем это единственные котлы, обогревающие дома без электропитания, из тех, которые получили распространение
Помимо этого, стоит отметить реально доступную цену оборудования, особенно заметную на фоне импортных образцов отопительных котлов. Да и экономичность новых АГВ стала намного лучше, этот показатель может поспорить с большинством отечественных котлов других конструкций.
На что обратить внимание при выборе?
Перед покупкой двухконтурной модели стоит обратить внимание на пять важных показателей:
1. Тип камеры сгорания
Существуют устройства с открытой и закрытой камерой сгорания. Приборы с открытой камерой забирают воздух из помещения, а продукты горения выводят через дымоход. По технике безопасности такой дымоход должен быть не менее 4 м в высоту. Так как при этом кислород из помещения расходуется, то в таком доме должна быть хорошо организована вентиляция.
При закрытом горении воздух забирается с улицы, а продукты горения в этот момент выводятся наружу. Таким образом кислород в помещении не сгорает и в целом атмосфера гораздо более благоприятная. Модели с закрытой камерой подойдут тем, у кого плохо организована вентиляция в доме. Также их можно устанавливать на кухне или в ванной комнате. Устройства с закрытой камерой горения — это единственно возможный вариант для многоквартирных домов.
2. Тип котла
Бывают классические (конвекционные) и конденсационные устройства.
Классические настенные газовые котлы с двумя контурами, рейтинг 2020 которых будет приведен ниже, вырабатывают тепло лишь за счет горения газа. В среднем их КПД составляет от 85 до 95 %.
Конденсационные приборы вырабатывают дополнительное тепло за счет конденсации водяного пара, который образуется естественным образом в процессе горения. Благодаря этому КПД котла повышается и может составлять от 100 до 110 %. Учитывая это, конденсационная модель может сократить расход газа на 10 — 15 %. Особенно ощутима эта экономия будет при использовании теплого пола. Если вы реально хотите сэкономить на отоплении и подогреве воды, то берите конденсационную модель. Такие модели обязательно войдут в наше рейтинг настенных газовых котлов двухконтурных по надежности.
3. Материал теплообменника
Теплообменник устройства может изготавливаться из таких материалов:
- Чугун. Применяется в самых дешевых моделях. Неплохо генерирует тепло, но КПД обычно не превышает 90%. Котлы с чугунными теплообменниками более тяжелые и громоздкие, что усложняет их монтаж.
- Нержавеющая сталь. Применяется для бюджетного и среднего класса. Нержавейка довольно долговечная и при необходимости легко ремонтируется. Однако теплоотдача меньше, чем у меди.
- Медь. Медные теплообменники ставят в моделях среднего и дорогого класса. Они долговечные и хорошо отдают тепло.
Если хотите взять классическую модель и собираетесь сами монтировать ее, берите с нержавеющим теплообменником. Для теплого пола и горячего водоснабжения рекомендуем брать устройство конденсационного типа с медным теплообменником.
4. Мощность котла
В среднем 1 кВт мощности прибора способен отопить около 8 м2 площади. Разделите общую площадь, которую вам нужно отопить на 8 и получите требуемую мощность. Добавьте 1 кВт на подогрев воды. Если же хотите более точно рассчитать мощность устройства, воспользуйтесь формулой, которую мы приводили для одноконтурных котлов.
5. Наличие встроенного бойлера
Отдельный тип двухконтурных котлов может дополнительно оснащаться бойлером для нагрева и главное хранения воды. Иногда очень удобно иметь такой бойлер, так как при сильном падении давления в трубопроводе котел может попросту не греть воду, а в бойлере вода всегда будет горячей. Приобретение модели со встроенным бойлером имеет смысл лишь в тех случаях, когда наблюдается частое падение давления в городском водопроводе. В противном же случае это лишняя трата денег.

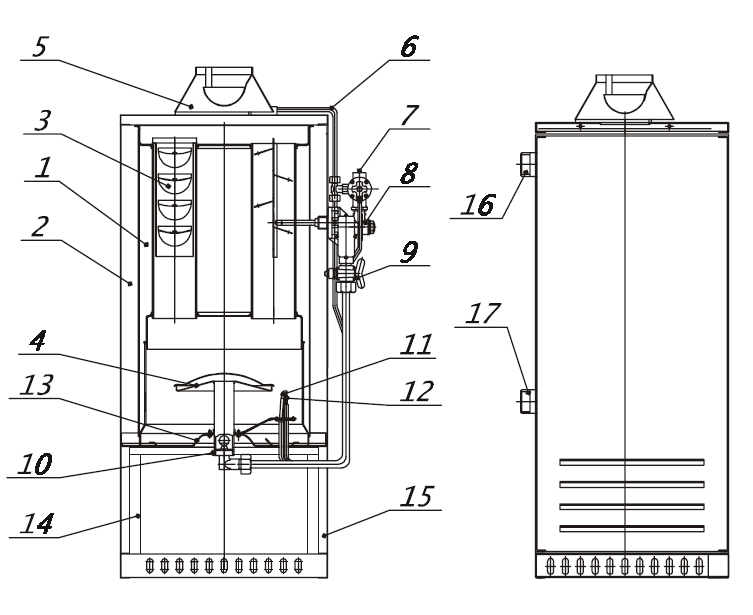

Поколение новых систем АГВ
Некоторые агрегаты производятся на российских заводах. Один из них — АОГВ-23.2-1, который конструктивно выглядит как бытовой отопительный баллон. Используется он в домах, площадь которых составляет 140-200 квадратных метров. Есть агрегат с меньшей мощностью обогрева — примерно 100-140 квадратных метров. Кроме мощности, эти два аппарата не чем не отличаются друг от друга.

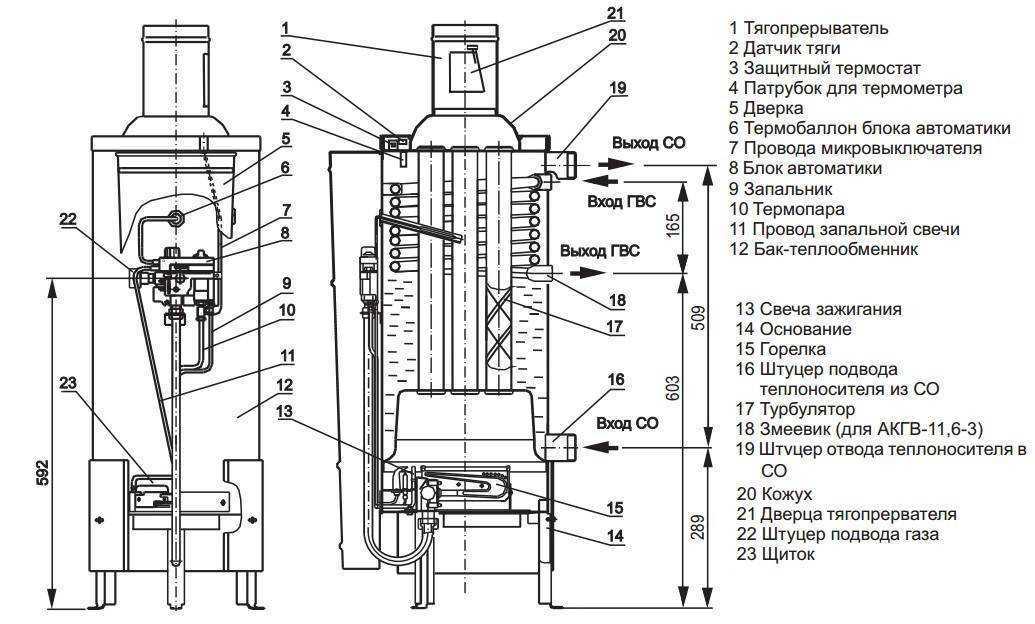

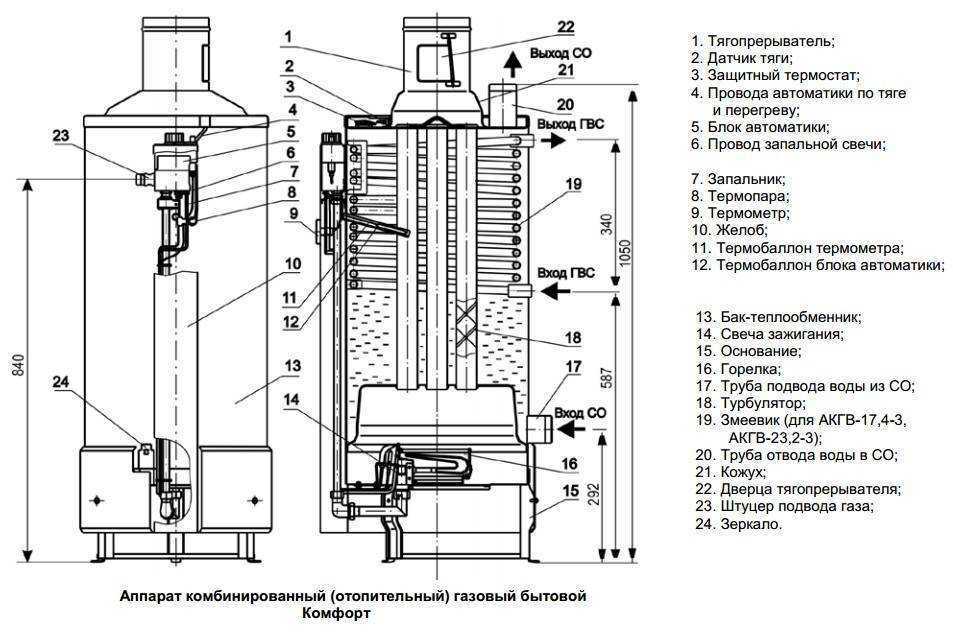

Недавно была выпущена новая система под названием АКГВ (Аппарат комбинированный газовый водонагревательный) по методу использования он ни чем не отличается от АГВ, используется как для обогрева дома, так и для снабжения горячей водой. А вот конструкция агрегата АКГВ отличается — вместо трубы, которая идет внутри котла, производится установка трех стальных секций, которые штампуются особым способом, они смонтированы в вертикальном положении и соединяются в один дымоход.
Этот аппарат по праву называют «два в одном», потому что он изначально нагревает воду с помощью змеевика, который опоясан по всему контуру котла. Вода идущая по змеевику используется для быта, а в котле происходит нагрев воды для отопления.
В новейших моделях предусмотрена инжекционная горелка. Она обеспечивает сгорание газа без остатка и работает даже в том случае, когда давление газа падает.
Автоматика нового АГВ
Эта незаменимая вещь полностью контролирует нагрев воды и состоит из:
- Термодатчика, который даёт системе представление о текущей температуре;
- Электромагнита — устройство управления клапаном;
- Термопары, которая установлена рядом с запальником и отвечает за выработку электротока при нагревании от факела;
- Датчика тяги. Он устанавливается в дымоходе, для контроля тяги.
При правильной регулировке блок автоматики предотвратит внезапное отключение АОГВ в случае поломки или сбоя в настройках котла, а главное продлит срок его службы.
Если говорить об истоках, то данный тип отопительного оборудования был разработан ещё в далёких 50-х, в связи с отсутствием центрального отопления в сёлах, деревнях и небольших городках. С тех пор АГВ начали планомерно набирать популярность, и вскоре большинство домов в СССР стали отапливаться именно ими. Таким образом, данная система, разумеется, после модернизации и доработок, хорошо вписалась и в современные реалии
Важно только знать, как выбрать АГВ отопление, помнить правила обращения с данной системой и соблюдать их, тогда котёл прослужит вам гораздо дольше, чем заявленный срок эксплуатации. Ведь система, в которой циркулирует горячая вода, не терпит шуток и самодеятельности. В целом же, данная система достаточно экономична как с точки зрении средств, так и с точки зрения занимаемого пространства
В целом же, данная система достаточно экономична как с точки зрении средств, так и с точки зрения занимаемого пространства
А с внедрением АСУ (Автоматизированных Систем Управления) ее эксплуатация и обслуживание вообще не доставляет хлопот. После грамотной настройки, по инструкции или при помощи специалиста, коэффициент вмешательства с вашей стороны становиться минимальным, и гарантирует тепло вашему дому
В целом же, данная система достаточно экономична как с точки зрении средств, так и с точки зрения занимаемого пространства. А с внедрением АСУ (Автоматизированных Систем Управления) ее эксплуатация и обслуживание вообще не доставляет хлопот. После грамотной настройки, по инструкции или при помощи специалиста, коэффициент вмешательства с вашей стороны становиться минимальным, и гарантирует тепло вашему дому.
ТОП-лучших конденсационных одноконтурных газовых котлов
Конденсационные газовые котлы, как правило, стоят дороже аналогов, но при этом считаются более простыми в управлении и позволяют быстро обогреть помещение. В 2021 году пользователи выделили две самые надежные и функциональные модели.
Protherm Рысь конденсационная 30 MKO 30 кВт
Данная модель конденсационного газового котла предназначена для настенной установки. В корпусе установлен легкий, но надежный алюминиевый теплообменник.
Камера сгорания закрытого типа, поэтому котел подходит даже для квартир в многоэтажных домах.
Но перед покупкой пользователю следует учесть, что устройство работает только от природного газа, поэтому в домах, где нет подключения к магистрали, такой прибор установить не получится.
Управление крайне простое, и осуществляется с помощью интуитивно понятной электронной панели. Кроме самих кнопок управления, на ней расположен небольшой дисплей, который позволяет контролировать основные показатели в системе.
Для защиты от утечки предусмотрен газ-контроль, а предохранительный клапан предотвращает образование избыточного давления в системе.
Также на корпусе есть индикатор включения, а для удобства эксплуатации предусмотрен автоподжиг и функция автоматической диагностики неисправностей.
Технические характеристики:
- масса 36 кг;
- высота 700 мм;
- объем расширительного бака 8 л.
Плюсыпредусмотрена плавная модуляция пламени;есть защита от блокировки насоса;компактные габариты и небольшой вес облегчают монтаж;успешно выдерживает перепады давления в магистральном газопроводе;простое электронное подходит для работы от сжиженного газа;некоторые пользователи считают цену слишком высокой.
Buderus Logamax plus GB172-35 i 34.9 кВт
Мощный, функциональный и привлекательный внешне котел обладает повышенной тепловой мощностью, поэтому отлично подойдет для обогрева больших жилых и промышленных помещений.
Первичный теплообменник выполнен из алюминия, а встроенный циркуляционный насос обеспечивает равномерную подачу прогретой воды в систему отопления.
Встроенного расширительного бака в устройстве нет, поэтому использовать котел для организации горячего водоснабжения не получится.
Несмотря на некоторые ограничения в функционале, прибор считается одним из самых надежных на рынке. Он может работать как от природного, так и от сжиженного газа, хотя жиклеры в комплекте не предоставляются.
Но, за счет этой особенности, а также надежной защиты от промерзания, котел можно устанавливать даже в загородных домах, где нет постоянных жильцов.
Для предотвращения утечки топлива в случае затухания пламени в устройстве предусмотрен газ-контроль.
Технические характеристики:
- масса 46 кг;
- высота 840 мм;
- максимальная тепловая мощность 34,9 кВт.
Инструкция по эксплуатации
Главное, что нужно помнить – в таких котлах нет встроенного циркуляционного насоса. Требуется обеспечить хорошую естественную тягу. Это возможно, только если в помещении, где установлен АГВ, налажена вентиляция, а дымоход устроен по всем правилам.
Особенности установки сводятся к следующему:
- высота воздуховода составляет не менее 5 м при общей длине горизонтальных участков до 3 м;
- диаметр трубы соответствует размеру выходного патрубка аппарата;
- нельзя подключать оборудование к вытяжным вентиляционным каналам;
- под вертикальной частью дымохода устраивают небольшой люк для очистки системы от конденсата;
- при установке АГВ нужно убедиться, что перед прибором будет свободный проход не менее 1 м.
Рекомендуемое расстояние от агрегата до ближайшей стены – 2 м и более, только так можно обеспечить пожарную безопасность. Отделка вертикальной поверхности обязательно выполняется из негорючего материала. Если хозяин сомневается в его свойствах, лучше установить экран, изготовленный из листового асбеста.
Монтаж АГВ обязательно подразумевает подключение оборудования к газовым сетям. Самостоятельно это делать нельзя, нужно обратиться к специалистам компании, которая имеет лицензию на проведение работ.
Что касается правил эксплуатации, то запуск оборудования осуществляется в такой последовательности:
Сначала нужно проверить, заполнен ли водой бак нагревателя.
Затем смотрят наличие тяги в дымоходе. Это можно сделать, воспользовавшись флажком из тонкой бумаги. Если тяги нет, она останется неподвижной
Это важно, поскольку есть риск отравиться недогоревшим топливом.
Открывают кран, монтированный на газопроводе.
Зажигают горелку (спичкой или ручкой пьезорозжига – в зависимости от того, какой тип предусмотрен на модели). Далее включается только запальник
После этого можно открыть кран перед основной горелкой. Она должна заработать от запальника. Рекомендуется предварительно прочитать инструкцию.
После включения АГВ еще раз проверяют наличие тяги в дымоходе.
Закрывают дверку топки.
Если запальник погас, то зажигать повторно можно только через несколько минут. При работающем водонагревателе он должен гореть постоянно.
Выключение АГВ также производится последовательно. Сначала нужно закрыть газовые краны. Они установлены перед основной горелкой и прибором. Газовый котел АГВ 120 характеризуется тем, что закрывают отдельно краны запальника и перед котлом.
Агрегаты не нуждаются в особом уходе. Главное – обеспечить защиту от механических повреждений и попаданий жидкости, если прибор установлен так, что до него долетают брызги от душевой кабины или водопроводного крана.
Следует контролировать работу устройства. Пламя имеет синеватый оттенок и длину язычков 30-40 мм. Если оно начинает коптить, нужно приоткрывать окна для поступления кислорода в систему. Когда в воздухе чувствуется запах газа, немедленно вызывают специалистов. До приезда аварийной бригады следует закрыть кран перед оборудованием и проветрить помещение. В то же время отключить электрические приборы и освещение, чтобы нигде не возникла искра.
Технические характеристики
Отопительное устройство предназначено для работы с водяными системами отопления и способно обеспечить оптимальный обогрев помещений площадью до 60 м2. Также комбинированный котёл оснащён накопительной ёмкостью для одновременного нагрева воды. Объём хранилища 80 л, время нагрева – не более часа (в зависимости от температуры подающей и выдающейся жидкости).
Общие технические характеристики АГВ-80 представлены далее.
Технические и эксплуатационные характеристики водонагревателя агрегата АГВ-80 Источник pandia.ru
По эксплуатационным показателям агрегат показывал средний расход газа и сравнительно неплохой КПД. Однако следует подчеркнуть, что водонагреватель поставлен в серийное производство в начале 70-х гг. прошлого века и аналогов среди себе подобных нет имел.
По прошествии лет, с появлением других, более модернизированных устройств, работающих на природном газе, аппарат сохранил хорошие технические и эксплуатационные характеристики. Подтверждением этому служит факт того, что АГВ-80 служит и в настоящее время.

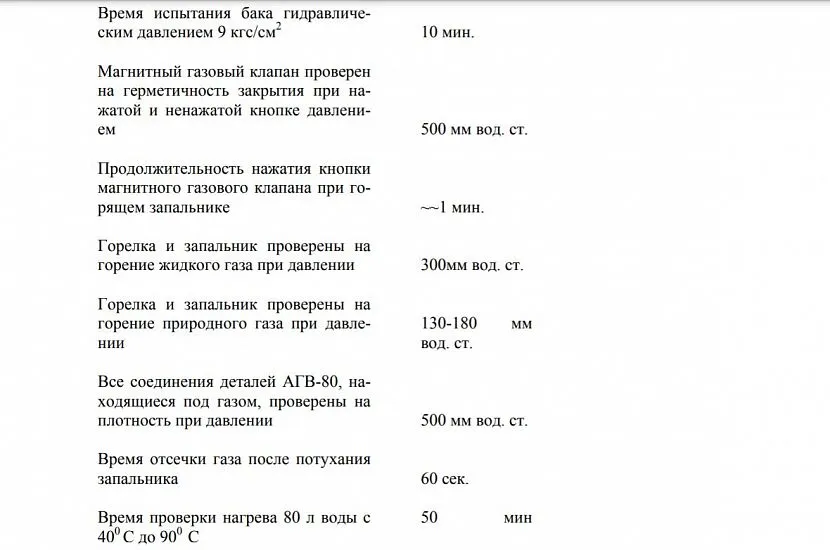

Ниже представлены паспортные данные водонагревателя АГВ-80.

Паспорт водонагревателя АГВ 80 Источник pandia.ru
Поколение новых систем отопления
Современные модели газовых котлов более совершены в сравнении с традиционными аналогами. В продаже встречаются как одноконтурные, так и двух контурные устройства. Первые предназначены только для обогрева.
Вторые способны одновременно выполнять две функции: обогревая помещения дома и обеспечивая его хозяев горячим водоснабжением.
Схема: устройство одноконтурного и двухконтурного котлов
Новшества касаются не только устройства самого прибора, но применения более качественных приспособлений:
- В конструкции появились контрольно-регулирующие приборы, позволяющие задавать разные режимы.
- В системе поджигания на смену традиционным ручкам пришли пьезоэлементы.
- Корпусное покрытие отличается повышенной стойкостью к повреждениям и долговечностью.
Они удобны тем, что способны бесперебойно и эффективно работать, не требуя постоянного контроля со стороны человека. расположенные на корпусе датчики укажут на неисправности, одновременно с этим выявив систему, которая дала сбой.
Благодаря автоматике АГВ в случае падения давления газа, непредвиденного погасания пламени запальника и понижения тяги система моментально отключается, что немаловажно для безопасности жильцов
- Основными элементами блока автоматики выступают:
- Электромагнит – управляет клапаном подачи газа;
- Термодатчик – контролирует нагрев воды;
- Датчик тяги – контролирует уровень тяги в трубе;
- Термопара – создает электрический ток в цепи.
Современные котлы максимально компактны и автоматизированы
Регулирование подачи газа на горелку осуществляется термодачиком. Чтобы обеспечить бесперебойную работу агрегата достаточно лишь выставить желаемые параметры. При автоматическом срабатывании заслона подача газа к горелке снижается до минимума, а функционирование системы поддерживает только слабо горящий фитиль.
Как только термодатчик сработает на понижение температуры теплоносителя, запускается автоматика и фитиль воспламеняется.
Первый запуск и регулировка
На подготовительном этапе следует удостовериться в герметичности резьбовых соединений газопровода, плотности запорных устройств, исправности работы автоматических систем. При этом нужно учитывать, что большинство перечисленных работ выполнять самостоятельно не рекомендуется. Поэтому, для получения квалифицированной помощи, рекомендуется обратиться в специализированное предприятие, занимающееся данными услугами.
Перед первым запуском водонагревателя АГВ-80 необходимо убедиться в заполнении подсоединённой к нему системы отопления водой. Также жидкостью должен быть наполнен накопительный резервуар бака. Сделать это легко взглянув на сигнальную трубку. Появление в ней воды обозначает достаточный уровень. После этого перекрыть подачу водопровода и осуществить первый запуск.
Предварительные работы перед первым пуском Источник 1-teplodom.ru
Следующими действиями нужно удостовериться в наличии соответствующей тяги в дымоходе. Сделать это можно любым удобным способом. Самый простой заключается в манипуляциях такого плана:
- Зажечь спичку и поднести её к колпачку, расположенному на тягопрерывателе.
- При хорошо функционирующей тяге пламя будет стремиться (втягиваться) внутрь колпака.
Газовая горелка АГВ-80 Источник chipmaker.ru
Особенности конструкции и характеристика оборудования
Водонагревательные котлы АГВ, использующие газ в качестве энергоносителя, начали выпускаться ЖМЗ (Жуковским машиностроительным заводом) с 1967 года. Новое поколение газовых нагревательных аппаратов способно обогревать жилье площадью до 140–200 м², оборудование также можно применять для обеспечения горячей водой. Котлы снабжены надежной системой контроля подачи газа автоматического типа.
Продукцию ЖМЗ сейчас представляют около 30 видов котлов. Среди них модификации мощностью от 11 кВт до 68 кВт – АОГВ, КОВ, АКГВ. Сертифицированные аппараты, имеющие разрешение на изготовление и применение, способны обогреть до 610 м² площади.
Принцип работы АГВ
Основой конструкции аппаратов АГВ является цилиндрический бак, связанный трубопроводной системой со всей сетью отопления дома. Внутри цилиндра размещен теплообменник – жаровая труба, нагреваемая при горении газа. В приборах АГВ-80 и АГВ-120 внутри размещали турбулизатор, который незначительно повышал КПД установки. Отопительная система представляет собой сеть из восходящего трубопровода, радиаторов, расширительного бачка и обратного трубопровода.
Эта система обеспечивает полный цикл работы аппарата, который включает:
- нагрев теплоносителя – воды;
- подъем нагретого теплоносителя по восходящему трубопроводу к приборам отопления – радиаторам;
- отдача тепла;
- обратный возврат воды в прибор для последующего нагревания.
Термосифонная система нагрева (или система с естественной циркуляцией) не требует дополнительной установки насосов, а компенсация потерь воды происходит из расширительного бачка. Отработанные продукты сгорания газа попадают в дымоход и удаляются в атмосферу.
Аппараты АГВ-80 и АГВ-120 оснащались автоматическим устройством, которое препятствовало поступлению энергоносителя на горелку при достижении определенной температуры, при самопроизвольном затухании фитиля горелки, уменьшении тяги в дымоходе или при снижении давления газа в магистрали.
Когда происходит снижение температуры теплоносителя – автоматический датчик срабатывает, включая подачу газа на горелку.
Аппараты АГВ нового поколения отличаются более эффективной конструкцией, но все системы тепло- и водонагревания функционируют в режиме обычного газового котла. Конструктивные отличия заключаются в разделении жаровой трубы на отдельные секции. А также в водяной рубашке смонтирован змеевик для подготовки горячей воды.
Технические параметры работы первой и одной из последних модификаций котлов АГВ представлены ниже:
Тепловая мощность | Отапливаемая площадь | Емкость бака | КПД | Максимальная температура нагрева воды | Масса | |
АГВ-80 | 7 кВт | до 60 м² | 80 л | 75% | 90˚ | 85 кг |
АОГВ-23,2 | 23,2 кВт | до 200 м² | 35 л | 89% | 95˚ | 55 кг |
