Русская печь с камином и лежанкой своими руками: порядовка, описание кладки, фото

Тонкости приготовления раствора

Не каждому известно, что для кладки печей используется особый раствор, не похожий на тот, с помощью которого выкладывается каркас дома. Каждый мастер считает своим персональным секретом приготовление раствора. Он должен быть мягким, хорошо закрепляться, после высыхания не трескаться, чтобы не пропускать дым.

Не любая глина подойдет для кладки. Нужно найти «жирную» породу, чтобы обеспечить эластичность и не получить трещин. Измельчить глину можно одним из способов, который заключается в том, что она предварительно вымачивается. Затем натирается на сетке с ячейкой не крупнее 5 мм.

Готовый раствор для кладки кирпичей

Необходимо запастись тремя небольшими тарами для приготовления пробных замесов. Возьмите разное количество песка и добавьте воды для достижения нормальной консистенции. Из получившегося раствора слепите несколько пробных лепешек и оставьте сушиться на 2-3 дня. Затем исследуйте получившиеся образцы на предмет трещин и прочности. Самый оптимальный вариант составит рецепт приготовления раствора.

Альтернативой песку выступает шамотная смесь. Она применяется в том случае, если при кладке задействован шамотный кирпич. Оценить готовность и консистенцию раствора можно с помощью кельмы.

Проведите ею в горизонтальной плоскости, сдвинув часть массы вбок. Если углубление от кельмы сразу пропадает, то раствор получился жидким. Его не нужно разбавлять, а следует оставить на определенное время, чтобы дать жидкости испариться. Не забудьте при этом его перемешивать. Не подойдет и кардинально противоположный вариант, когда след от сдвига разрывается. Это свидетельствует о том, что воды мало и ее следует добавить.

Оригинальное сооружение с камином внутри

Конструкция русской печи с камином и лежанкой

Лежанка в русской печи, по-другому — полати, располагается слева или справа от основной конструкции в верхней ее части, позади дымохода. По некоторым проектам лежанка является как бы отдельно выстроенной конструкцией, которая просто присоединяется к общей части. Главное в проекте с полатями — чтобы теплообменник находился под лежанкой.

Все тепловые каналы сооружения аккумулируются около спального места. В проекте печи с местом для сна должна быть задвижка, которая будет прекращать выход тепла через трубу, то есть более длительное время сохранять тепло в самой конструкции.

Важно! При строительстве свода горнила надо учесть определенный градус наклона потолка в целях аккумуляции теплого воздуха под самой лежанкой. Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее

Сегодня разработаны суперсовременные варианты русской печи с камином и лежанкой, которые предусматривают разбивку конструкции на разные отделы. Соответственно, автономное строительство данных отделов поможет сэкономить тепло и топливо, а также предотвратит перегрев помещения в летнее время или компенсирует недостаточность тепла в зимнее.

В таких конструкциях имеются дополнительные задвижки, так называемые летние и зимние заслонки. В соответствии со схемами, размеры такого сооружения могут варьироваться, но есть минимальные габариты: ширина — 2 метра, высота — 2 с половиной метра.

Кладка камина из кирпича своими руками — инструкция.

Закладка фундамента камина.

Строительство камина начинается с закладки фундамента, поэтому, прежде всего, важно правильно определить размеры фундамента под строящийся камин. Нужно заметить, что каминный фундамент не должен связываться с фундаментом дома. После этого делаются наброски плана камина на цокольном уровне, далее необходимо его совмещение с планом по периметру трубы и топки

Ширина фундамента должна совпадать с шириной лицевого ряда цоколя, к этой величине должны быть добавлены 4-6 см

После этого делаются наброски плана камина на цокольном уровне, далее необходимо его совмещение с планом по периметру трубы и топки. Ширина фундамента должна совпадать с шириной лицевого ряда цоколя, к этой величине должны быть добавлены 4-6 см.

Сначала вырывают яму с размерами, превышающими размер фундамента под сам камин на 10-15 сантиметров, с глубиной котлована 60 см. При изготовлении фундамента может быть использован кирпич или пенобетон. Затем на дно котлована засыпают 10-15 см щебня, после чего этот слой утрамбовывают и осуществляют проверку горизонтальности основания.

Непосредственно выкладка камина.

Затем начинается выкладка камина. Кладка первого ряда осуществляется ребром, причем, лучше выкладывать его на раствор, добавляя цемент. В процессе кладки должны постоянно проверяться геометрические размеры камина с помощью угольника. Также должна соблюдаться вертикальность углов при помощи отвеса и горизонтальность всех рядов при использовании уровня.

Перед укладкой кирпичи опускают в воду и держат, пока не выйдут все пузырьки. При невыполнении данного действия кладка будет непрочной. Выкладку сплошных рядов лучше проводить с помощью кельмы или мастерка. Кладка топливника и дымосборника должна осуществляться руками.

Необходимо проводить сверку всех рядов с порядовками, отмечая все ряды мелком или карандашом. Затем необходимо провести удаление выступившего раствора со стенок каналов, дымосборника и топливника.

Выкладка криволинейной поверхности свода и дымосборника осуществляется путем постепенного напуска кирпичей, составляющего 6 см. Далее проводится перекрытие портальных отверстий с помощью кирпичных перемычек разного типа, — клинчатых, сводчатых и арочных.

Можно провести отделку камина. В том случае, когда кладка камина осуществлялась в пустошовку, швы должны быть расшиты. Если при выкладке камина использовался непривлекательный кирпич, или он со временем разонравился, можно провести покраску без закрашивания швов, при этом используя 2-3 цвета. Кстати, вот моя статья о том, как сделать угловой камин своими руками.

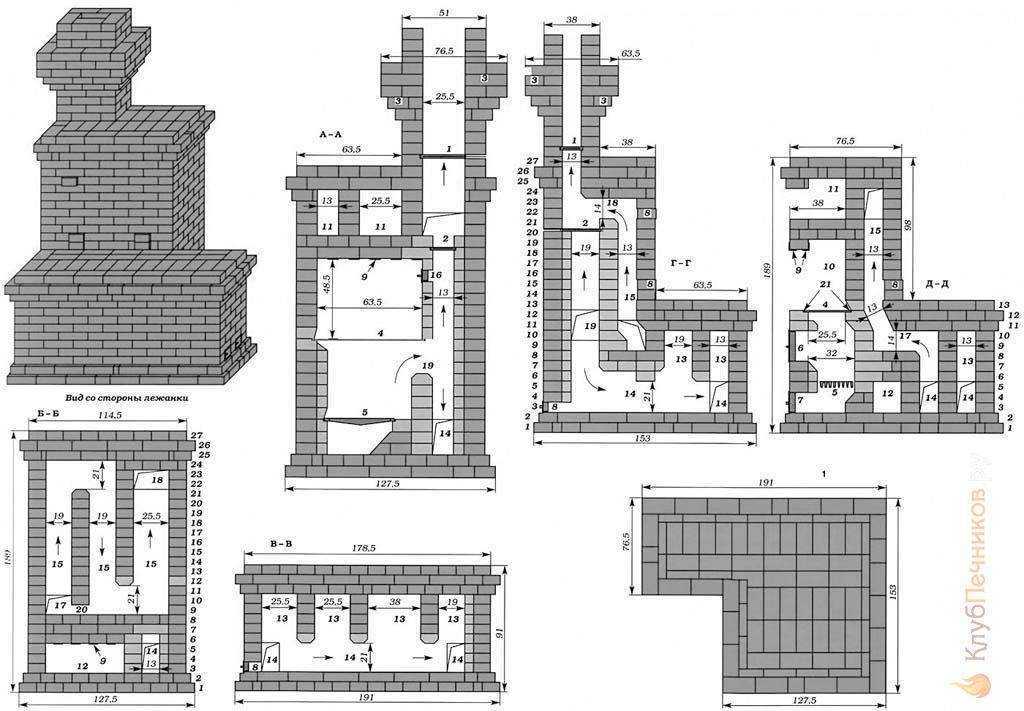

Вид и схема кладки шведки с лежанкой

Схема строительства печи

Кладка первых рядов

Порядок работы с 6 по 11 ряд

Порядовка 12—19 рядов

Отопительно-варочная печь с местом для лежания

Эта отопительная печь с лежанкой, плитой и духовкой идеально подойдет для дачного домика или небольшого загородного жилища с постоянным проживанием. В предложенной модели высота топчана ненамного превышает высоту стандартной кровати, поэтому забраться на нее не составит труда даже ребенку. При желании конструкцию можно установить между двумя смежными помещениями – одной стороной в спальню или комнату отдыха, а той частью, где находится варочная плита, – на кухню.

Схема печи с духовкой, плитой и лежанкой

Порядок кладки отопительно-варочной печи с лежанкой

Кладка 7—12 рядов

Настоящее время

В XX веке был предложен современный вариант печи. В ней уже было рассчитано движение газов, и был обеспечен равномерный прогрев помещения. Качественно собранные модели могут простоять не один десяток лет. Даже после установки современного отопления, жители частных домов не отказываются от русской печи, хотя она часто используется не только по прямому назначению. Ее ставят в домах и особняках для создания нужного вида и интерьера. На фото представлен интересный дизайн комнаты с печкой.

Разновидности

Естественно, в современном мире русская печь перестала быть такой же, как раньше, меняется ее дизайн, размеры, предназначение и т. д. Существует несколько классификаций русских печей:

по размерам: маленькие (менее 1500×1750 мм ), средние ( 1500×1750 мм ) и большие ( 1500×2300 мм и более );
по положению: автономная (отдельная) или комбинированная с другой печью;
по устройству: современная и традиционная.

Модификации

Хотя некоторые люди предпочитают традиционный вариант устройства печи, большинство отдает предпочтение инновациям.

Виды усовершенствования конструкции:

С камином. Это дополнение позволяет установить в одной комнате печь, а через стенку – камин. При этом отпадает необходимость в отдельных дымоходах и фундамента для камина. На фото все наглядно показано.
С плитой и подтопкой. В этой модификации, как видно на фото, в массив печи встраивается варочный настил или плита.
С топчаном в качестве лежанки. Необходимость такого дополнения возникла в связи с уменьшением размеров печи. Если раньше лежанка могла вместить больше трех человек, сейчас на ней помещается один или два. Топчан позволяет создать дополнительное место для отдыха. Устанавливается он так, как показано на фото.

Способы растопки

Как правильно топить русскую печь? Зимой и в межсезонье печь топят один-два раза в сутки, в теплое время года – по мере надобности. Сначала освобождают внутреннее пространство от остатков углей и золы, убирают посуду, другие посторонние предметы. Чтобы понять, как растопить русскую печь, нужно знать некоторые нюансы. Для растопки обычно пользуются одним из двух способов.

Предупреждение: наличие тяги зависит от трех параметров. Конструкция вашей печи, погодные условия (разница температур и наличие ветра) и чистота дымоходов. Чтобы не тратиться на услуги профессиональных трубочистов следует ежегодно чистить дымоходы и остальные полости русской печки от копоти и зольных остатков.

Растопка во вместилище топливника

Самым экономным способом считается растопка дров во вместилище топливника. Стенки русской печи в этом случае равномерно прогреваются, а топливо расходуется экономно.

Как правильно топить русскую печь дровами? Поленья в топливник укладывают плотно, заполняют дровами практически весь объем. После того как дрова займутся, следует плотно закрыть заслонку устья.

Заполняем почти полный объем

Разжигать огонь при такой укладке удобнее верхним способом. Растопка из бересты, бумаги и лучинок кладется сверху уложенных поленьев.

Если в помещение наблюдается задымление, то для улучшения тяги буквально на два-три сантиметра отодвигают вентиляционную задвижку. Когда дым рассеется, задвижку возвращают в исходное положение.

Для стабильного горения необходимо контролировать постоянный доступ кислорода к дровам. Поэтому периодически ворошат поленья кочергой. Тогда кислород проникает к нижним слоям, процесс горения усиливается. Прежде чем открыть заслонку закрывают поддувало. Такая хитрость уменьшает пламя и вероятность задымления помещения.

Когда первая порция дров прогорит до состояния углей, их отодвигают кочергой в сторону. Теперь проводят вторую закладку, ее объем меньше первой примерно на одну треть.

Растопка “по-русски”

Второй способ называется растопка «по-русски». Этот метод подходит, если нет надобности быстро прогреть помещение, нужен эффект каминного горения или когда готовят пищу способом томления.

Процесс розжига в этом случае начинается на поду. Вьюшку прикрывают, а вентиляцию держат открытой. Поленья складывают в форме колодца на переднем краю горнила

Конструкцию поджигают и осторожно двигают к центру

Бонус

Посмотрите видеоролик, в нем подробно рассказано о каждом способе растопки, а бонусом будет третий вариант растопки:

Помните, что русскую печку можно топить сколько угодно долго, нельзя только ее перегревать. Пусть в вашем доме царит тепло и уют!

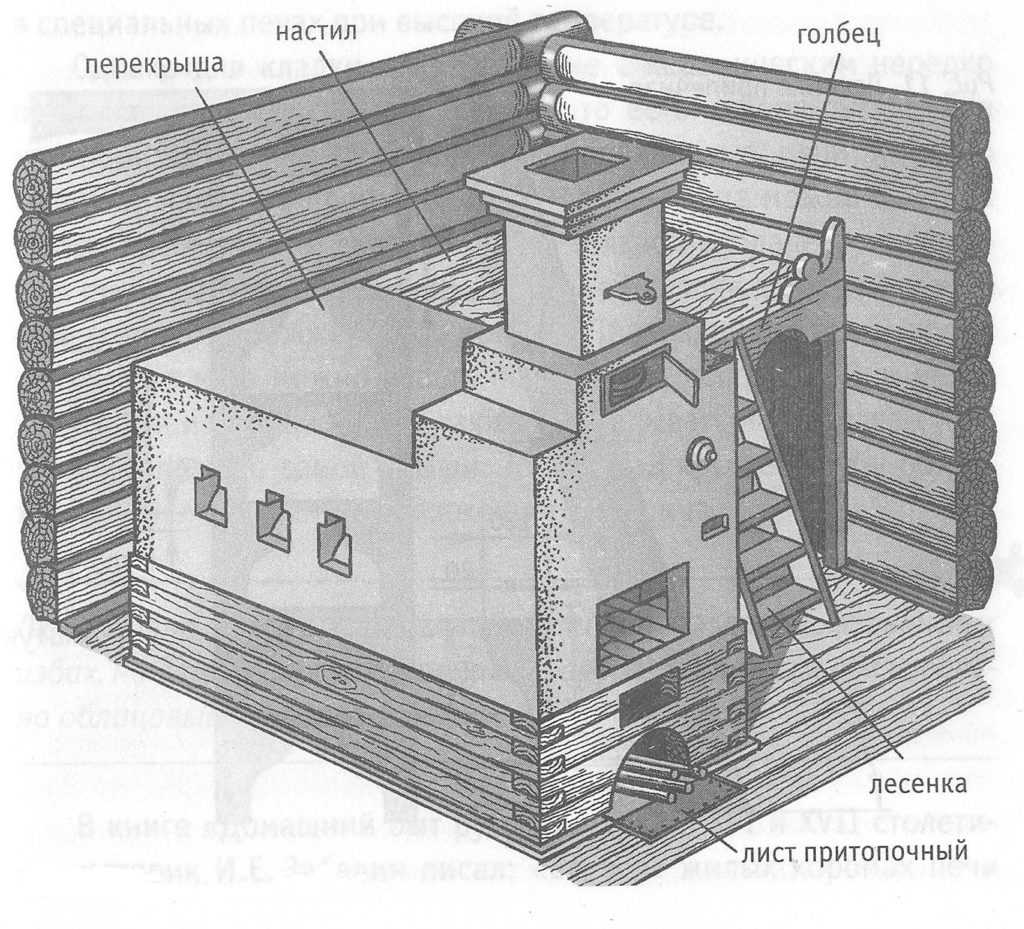

Конструкция русской печи

Любая ошибка, допущенная в процессе строительства, приводит к тому, что всю конструкцию приходится переделать заново. Помочь в этом деле сможет схема кладки русской печи, которая прилагается к чертежу и бывает самой разной.

С учетом размеров эти отопительные агрегаты делят на мини, средние и большие. Ими пользуются для обогрева, приготовления еды. Они непременно имеют лежанку. Чтобы самому их построить, нужно изучить, как устроена русская печь.

Если посмотреть на схему традиционной конструкции, можно увидеть, что она состоит из:

подпечья, используемого для сушки дров, его делают не всегда;
холодной печурки для хранения кухонной утвари, ее также может не быть;
шестка — ниши, находящейся перед горнилом. В нее помещают варочную плиту. В случае, когда плита располагается в ином месте, в шестке держат еду, чтобы она была теплой;
пода – дна горнила. Его сооружают с небольшим наклоном в направлении входа в камеру, чтобы легче двигать посуду, имеющуюся в ней.
горнила или варочной камеры, используемой для жаростойкой посуды и закладки топлива. Свод камеры аналогично делают с незначительным уклоном в сторону входа. За счет такой конструкционной особенности горячий воздух собирается под потолком, благодаря чему прогревается лежанка на печи и боковые стенки;
щеки – передней стенки горнила;
устья печи – отверстия между щеками;
перетрубья – ниши, над которой начинается дымоотводящая труба;
вьюшки – окна с дверцей, которое служит для перекрытия дымохода. Посредством него можно добраться до заслонки, регулирующей тягу;
лежанки, расположенной сзади дымохода над горнилом. Когда работает печь, она прогревается.

На схеме кладки русской печи с плитой можно видеть разные отделы. Их наличие позволяет не отапливать все помещение летом, а пользоваться исключительно варочной плитой. В результате в доме поддерживается приятный микроклимат и сокращается расход топлива. В зимние морозы в печке прогревают все отделы, и тогда не только нагревается духовка, вода и плита, но и сам дом.

До того, как сложить русскую печь своими руками, выполняют ряд подготовительных мероприятий, которые начинают с выбора ее месторасположения.

Традиционная

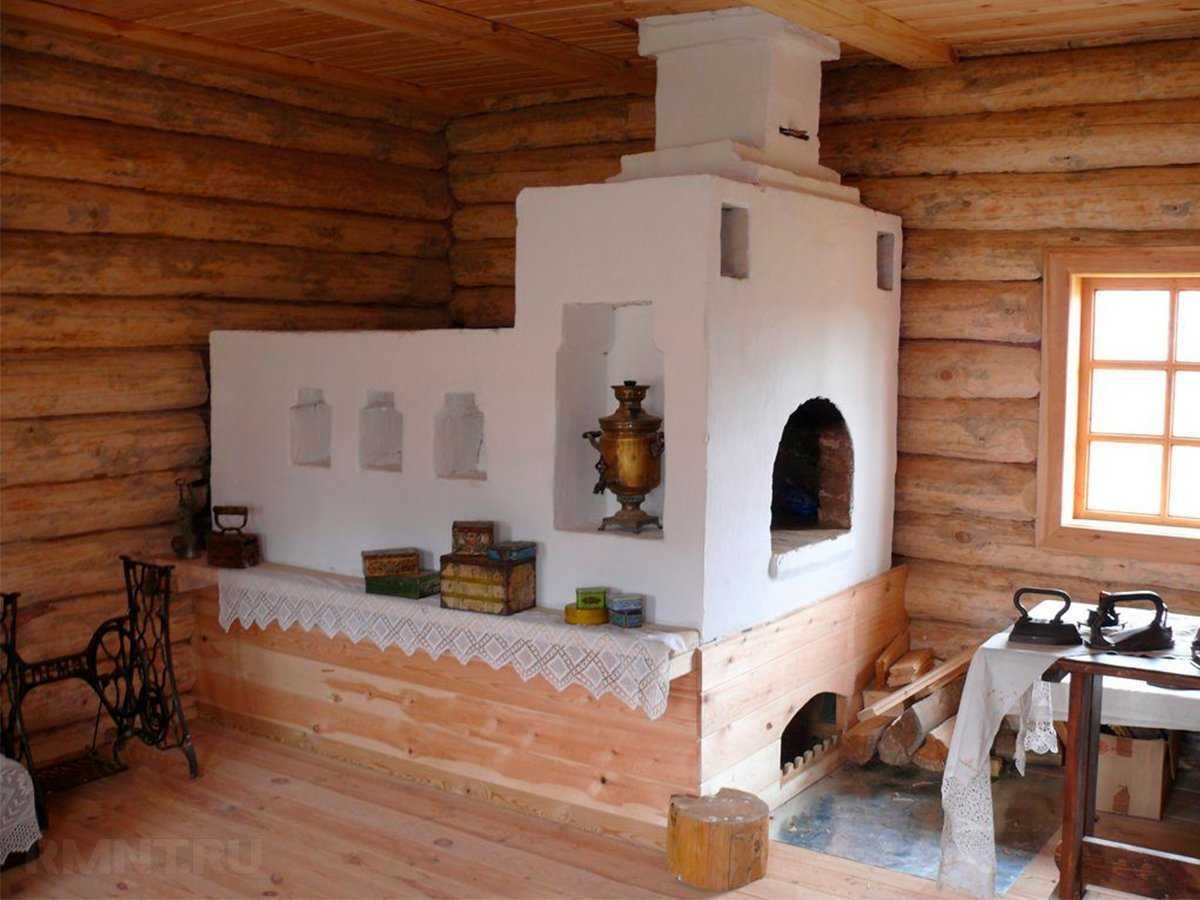

Традиционная конструкция русской печи

Русская печь состоит из:

Подпечье. Оно необходимо для сушки и хранения дров.
Холодная печурка — это маленькая выемка для хранения посуды.
Шесток — это небольшое пространство перед горнилом, оно предназначено для горшка.
Под — это пол так называемой варочной камеры. Он имеет небольшой уклон к устью, для того чтобы было удобнее двигать тяжелую посуду. Его нужно хорошо отшлифовать.
Варочная камера, либо горнило — это место, куда ложатся дрова, и готовится еда. Свод камеры также имеет небольшой уклон спереди. Следовательно, под потолком горнила накапливаются горячие газы, которые прогревают всю печь, а также лежанку.
Перетрубье — это камера, находящаяся над шестком. Над ним находится дымоход.
Самоварник — это отверстие, которое идет в дымоход и предназначено для того чтобы «подключать» трубу самовара. Данное устройство необязательное для русской печки.
Вьюшка — это дверца, которая перекрывает полностью дымоход.
Лежанка — это горизонтальная поверхность, которая расположена позади дымохода. На ней можно хорошо спать.

Современная

Самой распространенной в наше время считается усовершенствованная русская печка. Она отличается в прогреве так называемой подтопочной частью, благодаря этому обогрев жилой площади становится комфортным. Приготовление еды в ней удобнее, так как летом, когда отапливать дом не надо, она работает просто как варочная плитка. Сжигание дров происходит в небольшом топливнике, а образующиеся газы уходят прямиком в дымоход, тогда как в зимнее время они проходят абсолютно через все каналы для нагревания печки. Кроме этого, в такой конструкции есть водогрейный бак, именно они чаще всего встречаются в сельских домах. Она отапливает помещение площадью около 35 кв. м.

Устройство современной печи

Определитесь с выбором и стройте!

В русской печи-камине может использоваться разное топливо. Но его вид целиком зависит от структуры топки и общего проекта сооружения. Декоративный отдел печи, в котором видно пламя, может функционировать на дровах и углях. Но в некоторых проектах — только на углях.

Все задвижки должны четко функционировать, рядом не размещают легковоспламеняющихся предметов.

Между стенкой и печью оставляют пространство и негорючий изолирующий материал для обеспечения максимальной безопасности при эксплуатации прибора.

Существует множество вариантов быстрой постройки русской печи с камином:

самостоятельно;
под руководством профессионального печника;
при помощи знаний, полученных после просмотра профильных сайтов и специализированной литературы.

Порядок кладки рядов

Кирпич перед укладкой помещают на 2-3 секунды в воду. Затем на его поверхности наносят раствор и плотно усаживают на предназначенное место в конструкции русской мини печи, согласно разработанной на стадии проекта порядовке.

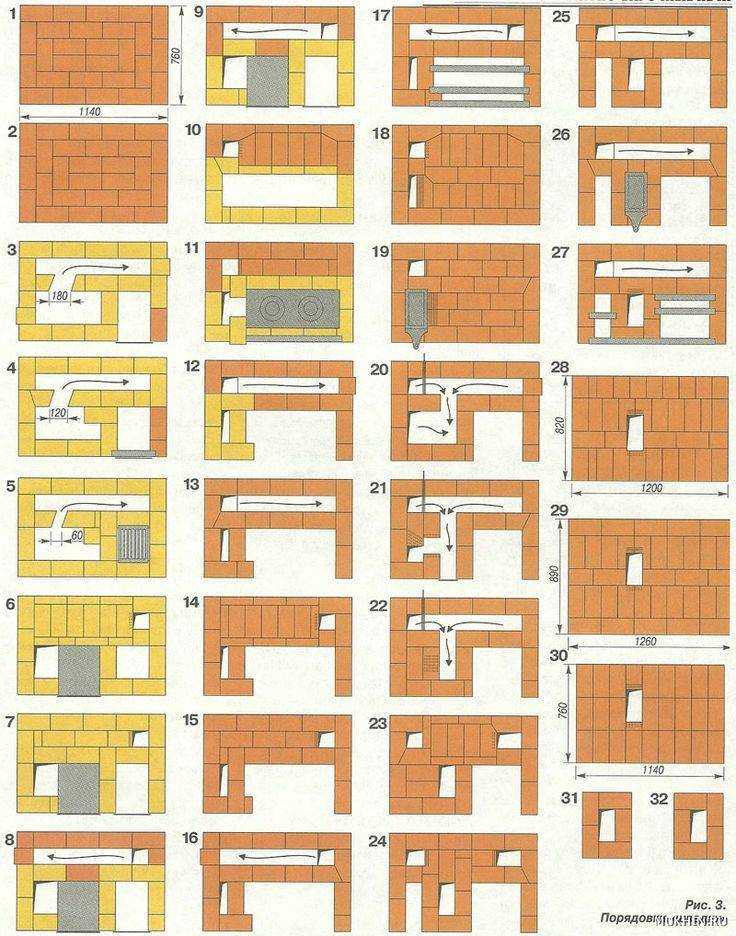

Порядовка малой русской печи:

1-9 ряды

Ряды 9-16

17-24 ряды

25-33 ряды

После того, как выполнена оклеечная гидроизоляция фундамента, на верхний слой рубероида насыпают слой песка толщиной в 1 см, а затем согласно порядовке русской мини печи:

укладывают 1-й ряд кирпичей на сухую, без применения раствора;
со 2-го по 5-й — кладут поддувала обоих топливников и устанавливают их дверцы;
6-й — монтируют решётки колосника для двух топливников;
7-й и 8-й — монтируют дверцы топливников. Кладка основной топочной камеры расширяется в сторону перегородки;
10-й — возводят под и формируют канала шириной 8 см возле тыльной стены корпуса вдоль варочного отдела;
11-й — продолжают кладку пода, перекрывают дверки обеих топливных камер;
12-й — укладывают чугунную плиту;
13-й и 14-й — продолжают кладку согласно порядовке;
15-й — формируют варочный отдел, устанавливают связи из стальной полосы между его боковыми стенками;
16-й и 17-й — продолжают формировать варочный отдел;
18-й — перекрывают шесток, в передней части свода оставляют четыре хода размером 70х120 мм;
19-й — формируют сборный канал, суживают отверстие перетрубья;
21-й — закладывают основу вентиляционного канала;
с 22-го по 24-й — уменьшают сборный канал в сечении, увеличение размера вентиляционного канала и установка на него задвижки;
с 25-го по 27-й — изменяют форму дымохода, устанавливают на него задвижку;
28-й и 29-й — соединение двух вертикальных каналов в один горизонтальный ход с Г-образной формой, перекрытие этого канала полосовой сталью;
30-й — соответствует чертежу;
в 31-ом и 32-ом — выкладывают перекрышу;
в 33-ем — кладут дымоход.

Дымоход русской мини печки кладут из полнотелых кирпичей на смешанном типе кладочной смеси, в состав которой входит цемент, глина и песок. Все его внутренние поверхности должны быть гладкими, а швах отсутствовать пустоты. Это позволит снизить количество скапливающейся на его стенках изнутри сажи и смол. Саму кладку ведут в один кирпич с толщиной шва не более 10-12 мм.

Так будет выглядеть печь (примерно, незначительные изменения в порядовке):

Вид спереди

Вид сзади

Вид слева

Вид справа

Сушка

Новую русскую мини печь из кирпича перед использованием нужно протопить в режиме сушки, т.е небольшим количеством дров. За это время должна испариться вода, попавшая внутрь стен при кладке конструкции. При топке в режиме сушки дверки топочных отделов и задвижка на дымоходе должны быть открытыми. Результатом качественно проведённой сушки будет отсутствие сырых пятен на кладке и конденсата на задвижке дымового канала.

История происхождения

Русская печь в её классическом исполнении появилась в XVIII веке. Именно тогда для кладки стали использовать огнеупорный кирпич и оснастили трубой. С этого времени она становится символом достатка и уюта. А росписи на её наружных стенках не только украшали печь, но и играли роль оберега жилища от происков нечистой силы.

Главными задачами печи становятся отопление дома и приготовление пищи. Равномерному прогреву всех помещений способствовал выбор места. Печь ставили в центре избы.

Большие печи использовали в роли бани. Протопив их, место, где горели дрова, тщательно очищали, затем настилали туда соломы и ставили несколько чугунов с водой. Потом туда залезали взрослые, а детей доставляли к месту купания на специальной деревянной лопате (вспоминаем сказку про Бабу-Ягу).

Как мылись в русской печи

Печь являлась прекрасным местом для отдыха и сна. Для этого есть специально отведённое место, именуемое полатями (полки для сна). По «Домострою» их требовалось поднять над полом на 2,5 аршина. Чаще всего полати выполняли двухъярусными (первый, для взрослых, второй, для детей).

У большой русской печи здесь одновременно могли уместиться до шести человек.

Сегодня интерес к подобным конструкциям неуклонно возрастает. Чему в немалой степени способствует экономичность устройства, возможность выложить её без использования сложного оборудования, дорогостоящих материалов.

Русская печь является конструкцией полиморфной. Даже классические варианты подобных печей отличались друг от друга в соседних избах одного населённого пункта. Их последующее улучшение и модернизация породили огромное число вариаций которые, при всём желании, невозможно рассмотреть в рамках одной статьи.

Поэтому более детально рассмотрим только печь классическую.

Виды печей

Современная русская печь может быть выполнена в разных вариантах в зависимости от пожеланий и потребностей хозяев дома. Что касается габаритов, то они стали несколько компактнее в сравнении с древними экземплярами. Сейчас отдают предпочтение небольшим образцам, размеры которых не превышают 1,5 х 1,7 м. В большом доме можно встретить печь 1,5 х 2,3 м. Пользуются спросом и конструкции нестандартных размеров.

Что касается модификации, то традиционные печи состояли из полого подпечья с нижней частью, которая не прогревалась. Современные же экземпляры имеют кирпичный канальный низ, который равномерно распределяет тепло. Также можно снабдить отопительный элемент чугунной варочной поверхностью.

Эксплуатация

Традиционная русская печь – это не просто отопительная конструкция. В старину, на такой печи мылись, прогревали тело, избавляя организм от различных заболеваний. На печи очень приятно было спать, особенно, с наступлением морозов. Помимо этого, русская печь издавна помогала нашим хозяйкам готовить вкуснейшие блюда. Те, кто хоть единожды пробовал первые блюда, блины, картофель, мясо и т.д., приготовленные в печи, всегда подчеркивали разницу во вкусовых качествах блюд, приготовленных в печи и разогретых в микроволновках, на плите, приготовленных в духовке, причем, преимущество в данном «соревновании» всегда оставалось за русской печью.

Классическая русская печка №2 1,30м х 1,30м Имеется место для дров и печной утвари

Наиболее сложной конструкцией является классическая русская печь. Топится дровами. В ней можно приготовить очень вкусную еду, а зимой спать на лежанке.

Русская печь с плитой и обогревательным щитком

При постройке простого дымохода большая часть тепла, вырабатываемого печью, теряется впустую. Горячие газы и дым выходят прямо на улицу, в то время как могли бы использоваться для обогрева дома. В случае установки плиты ситуация улучшается, т. к. часть тепла уходит на её разогрев и остаётся в помещении.

Чтобы увеличить эффективность отопления строятся обогревательные щитки. По конструкции это кирпичная стенка, располагающаяся над горнилом и варочной плитой.

Её особенность — проложенные внутри каналы для выхода дыма. Благодаря их протяжённости, раскалённые газы по пути к дымоходу передают большую часть своего тепла стенкам щитка и продолжают длительное время согревать воздух в доме.

Важно! Каналы щитка обязательно оборудуются заслонками и предусматривают прямой выход дыма наружу. Это имеет большое значение в летний период, когда дополнительный обогрев дома не требуется и создаёт некомфортные условия во время использования печи для приготовления пищи

Окончание кладки и просушка печи

После окончания кладки печь перед эксплуатацией необходимо просушить. Сушат печь в два приема: сначала естественной сушкой в течение одной-двух недель при открытых дымовых задвижках, топочных и поддувальных дверках и при открытых дверях дома. (В сырую холодную погоду дымоходы печи можно сушить тёплым воздухом от электрокалорифера ) Затем печь сушат огневой сушкой также одну-две недели. Печь при этом топят утром и вечером небольшими охапками мелко нарубленных сухих дров — по 4-5 кг. От традиционных берёзовых дров, выделяющих достаточно много смолы и сажи, необходимо отказаться. Лучше топить осиновыми дровами или другими, не выделяющими сажи.

Варианты объединения

Подходов к решению проблемы объединения двух конструкций существует несколько. Их разновидность зависит от того, на каком этапе было принято подобное решение. Самыми популярными считаются два способа реализации поставленной задачи.

Установка двух топок в одном корпусе. Как правило, уже на этапе заливки фундамента становится известно, что будущая конструкция будет выполнять два вида задач. По определенной схеме выкладывается корпус камина, в котором формируется две топки. Одна топка принадлежит печи, а вторая – камину. Распространенными являются модели, которые представляют собой с одной стороны печь с другой камин. Эти устройства обогревают разные комнаты, и складывается впечатление, что они раздельно функционируют.
Оснащение топки печи стеклянной дверцей. Это позволяет с минимальным вложением денег сделать из печи-камин, сохранив все функциональные особенности первоначального устройства. Таким образом, печь-камин получается, благодаря элементарному дополнению.

Несомненно, если совмещены два устройства в одно, то в этом наблюдаются только одни плюсы, однако, в том случае, когда первоначально построенная печь была возведена вашими предшественниками и вы желаете из нее сделать два функциональных устройства, то придется вызывать профессионального мастера. Даже если все работы планируется проводить самостоятельно, нужен четко разработанный план. В нем будет указано, как именно реализовать объединение.

В печь, затем под венец

Рассказывая о том, как мыться в русской печи и кто это обычно делал, нельзя не упомянуть об обычае, связанном со свадьбой. Вечером накануне того дня, как надо было идти к венцу, невесте и жениху устраивали парилку. В доме каждого из них топили печь – чем жарче, тем прочнее должна была быть жизнь новой семьи. Также готовили небольшие веники, а также по жбану кваса для невесты и пива для жениха. В эти напитки молодые опускали веники и обрызгивали ими стенки печи. Это помогало распарить и очистить кожу, сделать ее мягкой и белой.

Для невесты мытье в печи отчего дома наполнялось еще одним смыслом: она прощалась с родным очагом и отправлялась под покровительство мужа.

Таким образом, рассказ о том, как мылись в русской печи – на фото это выглядит весьма забавно — имеет историческую основу и в какой-то мере объясняет неунывающий характер русского человека.

Как сделать своими руками?

Общие рекомендации

Шведка с лежанкой для дома обеспечит жильцов дома приятным теплом в любое время года, для этого следует помнить о некоторых важных моментах:

Заслонки. Не забывать про использование заслонок в независимости от режима работы печи

Все необходимое для этого элемента печной системы должно быть правильно установлено на этапе закладки.
Кладка топочной части печи выполняется с использованием глинистого раствора, цементный не подходит.
Дверки конструкции монтируются на проволоку, которую также важно правильно закрепить на начальных этапах работы.
На высоте примерно в 90 см от полов устанавливаются колпаки, которые длительный промежуток времени поддерживают температуру горизонтальной поверхности печки.
Для возведения печи лежанки своими руками важно использовать лучший огнеупорный кирпич.

Материалы и инструменты

Отопительная печь с лежанкой включает использование такое сырье и предметы инвентаря:

кирпич керамический полнотелый обязательно без сколов и малейших трещин;
раствор: включает цемент, песок, глину и другие материалы;
огнеупорный кирпич;
листы гидроизоляции для фундамента;
чугунная плитка на 2 конфорки;
сталь разных видов;
дверца для топки и поддувала;
колосниковые решетки;
задвижки желательно с отверстием;
бак из стали для нагрева воды.

Чертежи и схема

До того как приступить к какому-либо этапу работу, необходимо разобраться с устройством строительного плана. Без четкого осознания того, что делается и в какой последовательности даже к закупке материалов прибегать бесполезно. Кирпичная печь с лежанкой и плитой отличается множеством аналогов и модификаций, которые, в свою очередь, построены по четким схемам и чертежам

Важно понять процесс кладки, так как правильная порядовка играет важную роль в процессе работы

Фундамент

Порядовка печи с лежанкой играет важную роль, но не основную

Далеко не последнее место в списке по важности занимает оформленный по всем требованиям фундамент. На нем базируется вся постройка, и оттого насколько правильно заложена основа, зависит устойчивость печи в будущем

Как только застройщики определяют тип конструкции и расположение печки в пространстве, самое время вырыть котлован, который должен быть на 100 мм больше основной постройки.

Глубина и структурная составляющая зависят всецело от типа почвы и характера внутренних вод. На дно ямы принято засыпать щебень (в качестве альтернативы используется также битый кирпич), после чего добавляется песок и тщательно утрамбовывается. Весь периметр ямы окружают деревянным каркасом, который не позволит бетону вытекать за границы. После необходимо приготовить цементный раствор и залить яму. В конце работы устанавливают армирующую сетку, обкладывают гидроизоляцией и ждут полного высыхания конструкции.

Укладка кирпича

Печь-камин с лежаком укладывается в соответствии со схемой. В сети достаточное количество материала с различными вариантами порядовок. Окончательную версию подбирает застройщик на основании пожеланий заказчика и характеристиками помещения. Каждый этап подробного излагается в схемах, поэтому если был опыт работы с укладкой кирпичных конструкций, сложить отопительную систему и лежак не будет сложным делом. Каждый новый этап порядовки контролируется и измеряется строительным уровнем для исключения ситуаций с отклонением конструкции.

Дымоход в системе

Грубка из кирпича не обходится без формирования трубы, которая бы отводила газы и обеспечивала нормальную тягу. Установка дымохода представляет собой процесс повышенной сложности, в сравнении с закладкой базовой печи, так как закладка и установка трубы предусматривает опасную работу на высоте, где не каждый человек решается вести строительный процесс. Правильно заложенный дымоход — гарант безопасного отведения газов из топочной камеры, исключение риска угорания и появления неприятного запаха в помещение. Дымоход рекомендуется делать без лишних ответлений, высотой от 5-ти метров в независимости от выбора материала

При этом несколько раз за год важно очищать дымовой проход от сажи, так как это влияет на эффективность работы печной системы в целом

Что будем строить

При одной топке теплоотдача составляет 2100 ккал/ч, при двух – 3000 ккал/ч. Задняя и боковые стенки при одной топке выделяют по 1200 ккал/ч, передняя конструкция – 400 ккал/ч, перекрытие – 500 ккал/ч. При двух топках – соответственно 1750, 550 и 700 ккал/ч. Под шестком агрегата имеется подпечье для хранения ухватов, кочерги, совка и других приспособлений. Подобное устройство может обогреть помещение площадью 30 м².

1 – гидроизоляция; 2 – мелкий гравий и речной песок, смешанный с битым стеклом.

Порядовка и ее описание

Приступаем к работе:

Ряд 1 возводится с помощью раствора для фундамента.
Уровни 2, 3, 4 выкладываются по типу колодца, но не забудьте оставить пространство для ниши в подпечье. Должна соблюдаться система перевязки швов.
С 5 ряда формируется свод. Вытесываются пяты для опоры кирпичей, делается опалубка для произведения кладки.
Уровни 7-8 предполагают возведение свода. Выполняются по системе перевязки швов.
Ряды с 8 по 10 кладутся в один кирпич. В восьмом же свод замыкается.
Уровень 11 перекрывает «холодную печурку». Колодец засыпается так, чтобы образовался уклон.
В 12 ряду делается настилка пода. Чтобы поверхность этой конструкции была ровной, на нее сыпят песок, затем шлифуют. Рекомендуется использовать подовый кирпич.
С 13 по 16 ряды выполняется кладка горнила. Стенки возводятся в ¾ бруска высотой 19 см. Материал не связан, перевязаны только швы. Кирпич нужно стесать под углом 45 градусов для устройства замков.
На 17 ряду уже сформированы задняя стенка и устье. Строится каркас для выполнения свода варочной камеры. Для этого применяется кирпич, поставленный набок. Стесываются пяты. Здесь же выкладывается свод варочной поверхности.
Ряд 18 предполагает возведение стенки печи. Зона между варочной камерой и боковыми элементами конструкции заполняется песком, глиной и битым кирпичом.
Уровень 19 кладется в форме полукруга. Перекрывается проем выше шестка.
В 20 ряду бруски размещаются так, чтобы уменьшилось отверстие над шестком и выравнялись стенки конструкции. Перетрубье необходимо выложить ровно, ни в коем случае не ступенями. Для этого стройматериал стесывается. Устанавливается перекрытие под каналом для самоварника.
Уровень 21 повторяет кладку 19.
Размещение кирпичей над сводом завершается в 22 ряду. Справа на перетрубье стесываются бруски для выполнения самоварника. Так обеспечивается свободное пространство для прохождения дымовых газов. Тут же формируется камера для сажи. Выравнивается кладка над сводом.
Ряды с 22 по 32 предполагают выполнение перетрубья. Устанавливается задвижка (для самоварника заслонка не нужна, поскольку он закрывается крышкой). Формируется дымовая труба. Ее параметры – два кирпича 26×26 см.
Далее выполняется кладка канала. Рама заслонки изготавливается из уголка размером 25×25×3 мм. Можно использовать лист или полосу. К задвижке необходимо прикрепить одну или две ручки.

Конструкция заслонки

Конструкция заслонки показана на рисунке ниже, где 1 – полотно из кровельной стали, 2 – ручка из полосовой стали, 3 – лапки из полосовой стали для устойчивости заслонки, 4 – рамка из угловой стали 25х25х3 мм.

Рекомендуется изготовить раму из полосовой или уголковой стали и вставить ее в кладку устья с последующим закреплением. В этом случае она будет служить в качестве опалубки при выполнении арки.

1 – полотно из кровельной стали; 2 – ручка из полосовой стали; 3 – лапки из полосовой стали для устойчивости заслонки; 4 – рамка из угловой стали.

Печь с камином – максимум комфорта

В интерьер современных домов лучше всего вписывается печь-камин с лежанкой, наполняющая комнату не только теплом, но и великолепным зрелищем живого пламени. Благодаря увеличенной площади нагрева, существенно повышается теплоэффективность камина. Все чаще предпочтение отдают закрытым топкам длительного горения – это повышает безопасность печного оборудования, облегчает эксплуатацию и помогает экономно расходовать топливо.

Усовершенствованная печь с камином и лежанкой работает в летнем и зимнем режимах. Регулировку движения газов осуществляют при помощи задвижек. В летнем режиме открывают 7, 6 и 9 задвижки, при этом горячие газы выходят в дымовую трубу, а массив печи не нагревается.

Зимой печь полностью прогревается при открытой 7 задвижке. Для прогрева лежанки и варочной камеры открывают заслонки 7 и 9. Камин работает при открытой 5 задвижке. Для подготовки топки к выпечке сначала открывают 7 и 9 заслонки, после выгорания топлива их закрывают, очищают топливник от золы, ставят хлеб в духовку и задвигают 11 заслонку.

Для строительства каминной печи с лежанкой своими руками необходимо приобрести 3000 штук шамотного кирпича, около 1000 кг глины, 2000 кг карьерного песка и 300 кг мертеля.
