Подключение саморегулирующего греющего кабеля для труб между собой и к сети своими руками

В какой зоне устанавливают

Любой участок обледенения нужно оборудовать нагревательным кабелем. В желобах водостоков требуется мощность не менее 300 Вт из расчета одного квадратного метра.

Для нагрева водосточных труб, монтируют одновременно 2 штуки мощностью 20 Вт на кв. метр.

Нагрев ендовой кровли обеспечит мощность в пределах 250-300 Вт, на один квадратный метр. Монтаж осуществляется вверху и внизу.

Карнизы кровли, сделаный в виде «змейки», обогревается кабелем, проложенным по самому краю.

Таблица 1 (для металлических трубопроводов).

Таблица 2 (для пластиковых трубопроводов).

Важно:

• Крестиком отмечены области, где не рекомендуется навивать кабель, так как его можно повредить.
• Трубопровод обязательно нужно делать теплоизолированным.
• В таблицах указана длина, который необходимо уложить на 1 м трубы. В тех случаях, когда требуется навить, в скобках приведен шаг укладки в метрах.
• Для тех диаметров труб, где значения расхода не указаны, необходимо использовать теплоизоляцию большей толщины.
• Расчет длин нагревательного (греющего) кабеля справедлив для теплоизоляции теплопроводностью не более 0,05 Вт/(м*К).

Дополнительно о наружной установке

Обогрев труб водопровода греющим саморегулирующимся кабелем со внутренним монтажом не рекомендуется осуществлять, если планируется использовать больше одного кабеля. Если труба имеет небольшой диаметр, в пределах 50 мм, то одного провода будет достаточно. Если же речь идет о большой трубе, то обычно используется от 2 до 4 штук, которые располагаются в областях с низкой температурой.

Монтаж саморегулирующегося греющего кабеля осуществляется и для труб, помещенных в грунт. Здесь можно использовать золотую середину: два кабеля при этом должны идти параллельно, вдоль противоположных сторон. Если крепления на алюминиевый скотч, который увеличивает теплоотдачу и защищает кабель, недостаточно, можно использовать более прочное крепление — на стяжки. Если при эксплуатации на отдельные участки трубы попадают прямые солнечные лучи, следует использовать стяжки черного цвета, которые устойчивы к ультрафиолету.

Как рассчитать мощность и количество кабеля для обогрева помещения

Прежде чем приступить к монтажу саморегулирующегося тёплого пола необходимо вычислить мощность и длину контура. Так же мы предлагаем узнать сколько электроэнергии потребляет теплый пол на 1 м2 в час, месяц.

Расчёт мощности

Рассчитывать тепловую мощность обогревающей саморегулируемой системы необходимо с учётом особенностей отопления. То есть, основным или дополнительным источником тепла будет выступать тёплый пол.

Но как уже говорилось выше, саморегулирующийся шнур осуществляет периодический сброс напряжения, для поддержания поверхности пола в комфортном состоянии. Поэтому, тепла будет не достаточно для обогрева помещения, и использовать саморегулирующийся пол как основной не советуют.

Как вспомогательный обогрев, рекомендовано применять кабель для такого пола с мощность минимум 110 — 140 Вт на квадратный метр . Причём, чтобы уровень обогрева был на высоте, требуется сделать теплоизоляцию.

Большое значение играет и размер помещения, в котором будет стелиться греющий элемент. Не рекомендовано размещать контур под тяжёлой мебелью и сантехникой, это излишняя трата электрической энергии.

Исходя из этого, расчёт нагрузки выглядит так — умножается площадь обогреваемого помещения на норму на метр квадратный.

Определение длины контура

Чтобы вычислить требуемый размер конура, нужно заглянуть в паспорт кабельного изделия. В нём отражена мощность на метр провода. Она варьируется от 5 до 150 Вт. Такой разброс в напряжении саморегулирующего кабеля вызван огромной сферой его использования.

Рассмотрим определение длины контура на примере. При нагреве электрошнура до 28 градусов, а нижней поверхности напольного покрытия до 25, требуется провод с мощностью 17 Вт. На площадь 10 м2 потребуется 70 метров нагревательного контура.

Как выбрать греющий кабель

Греющий кабель — тепловыделяющий кабель, предназначенный для обогрева конструкций и оборудования. Особую популярность приобрел в промышленности, где имеется необходимость в обогреве или защите от замерзания трубопроводов и технологических объектов. Часто применяется и в быту: обогрев полов, защита труб от замерзания, системы антиобледенения кровли в частных домах.

Выбор греющего кабеля зависит от области его применения. Для использования в жилых помещениях применяют двухжильные экранированные изделия как резистивного, так и саморегулирующего типа с полимерной изоляцией и оболочкой из бесшовного полиэтилена. А для подогрева, например, подземной канализации или устройства системы дренажа, экран не обязателен. Здесь главный критерий выбора – надежность и устойчивость к внешним воздействиям. Таким критериям соответствует саморегулирующий греющий кабель, характеристики которого такие: он не перегревается, частичное его повреждение не приводит к выходу из строя всей системы.

Для укладки в особо тяжелых условиях, например, на открытых площадях, для подпочвенного нагрева или во взрывоопасных зонах применяют кабели с бронью. Такие кабели покрыты снаружи цельной нержавеющей оболочкой, которая защищает от коррозии и грызунов.

Расчет мощности греющего кабеля производят индивидуально для конкретной ситуации.

• греющий кабель, мощность которого 35-60 Вт / м, используют для подогрева пластиковых желобов,
• мощность 50-70 Вт / м нужна для металлических подвесных желобов,
• металлические водостоки на кровле обогреваются кабелем мощностью 50-100 Вт / м.

Более точно рассчитать мощность кабеля можно, зная данные по теплоизоляции и конструкции крыши.

• на трубах малых диаметров достаточно 16-24 Вт при наружном монтаже кабеля, и всего 13 Вт при укладке внутри трубы,
• на трубах больших диаметров требуется 30-40 Вт при монтаже снаружи и всего 13 Вт для внутреннего монтажа.

Про характеристики греющего кабеля

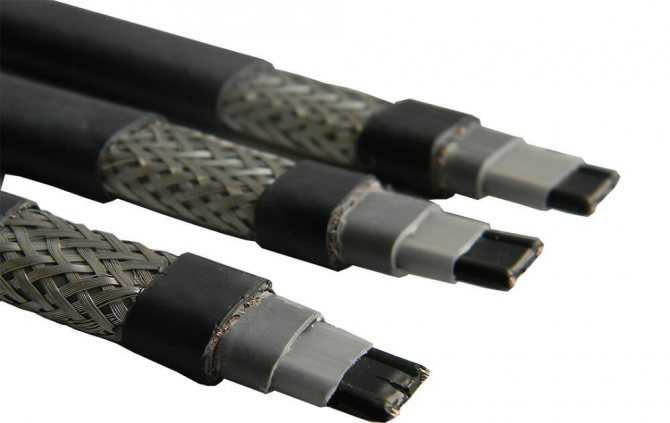

Работа кабеля основывается на преобразовании электрической энергии в тепловую, и основной его характеристикой является мощность (чем выше мощность, тем больше теплоотдача).

Кабель состоит из:

• Внутренняя токопроводящая жила (сплав металлов с высоким электрическим сопротивлением).
• Оплетка токопроводящей жилы из полимера и проволочная оплетка из меди или алюминия.
• Оболочка из ПВХ от внешнего воздействия.

Производители выпускают линейку ассортимента из несколько видов кабелей с разными техническими характеристиками и конструктивными особенностями, в том числе кабели с одним или двумя жилами, с экраном или без. От этого зависит и цена самого кабеля. Наиболее дешевый — одножильный неэкранированный кабель (имеет минус — подверженность механическому воздействию).

Какой греющий кабель лучше? Про принцип действия

Греющие кабели разделяют на несколько видов и используют в соответствии со стоящими задачами. Резистивные кабели используют для систем теплых полов в домашних условиях и на улице, а также для обогрева труб диаметром не более 4 см. Следуя рекомендациям производителя, его можно уложить на любую поверхность. При правильном монтаже гибкого резистивного кабеля вы получите равномерный обогрев помещения. В остальных случаях: обогрев кровли, трубы большого диаметра, пандусы, промышленный обогрев, рекомендовано использовать саморегулирующийся кабель с применением специальных термостатов и датчиков для измерения внешней температуры и своевременного включения обогрева.

Резистивный кабель:

Наиболее простой и недорогой в производстве кабель, который отличает высокое удельное тепловыделение, из плюсов — сохранение технических характеристик на протяжении всего срока эксплуатации. Поскольку кабель имеет постоянную мощность, в продажу он поступает готовыми секциями фиксированной длинны. Это накладывает свои ограничения: нельзя укорачивать готовую секцию, это приводит к повышению тепловыделения вдвое, перегоранию изоляции и выходу из строя всей системы.

Саморегулирующийся: плюсы и минусы

Саморегулирующийся кабель работает по другому принципу и является более эффективным и экономичным проводником. Состоит из следующих элементов:

1. Двух медных жил, покрытых сплавом олова или меди.
2. Термопластичной матрицы, в которую впрессованы жилы.
3. Первого и второго слоя внутренней изоляции.
4. Медной оплётки.
5. Внешней изоляции.

Один из плюсов этого кабеля — простой монтаж Регулирующий элемент — полимерная матрица, в состав которой входит углерод. В зависимости от температуры, в ней образуется разное количество токопроводящих связей, возникающих под действием углерода.

Термопластичная матрица и жилы расположены по всей длине провода. Поэтому ему не грозит перегрев или образование «холодных» зон, которые возможны у параллельного резистивного кабеля. Теплоотдача саморегулирующегося не зависит от его длины. Потому можно отрезать секцию нужного размера и в монтаже не опасаться перехлестов проводов друг с другом.

Принцип работы саморегулирующегося кабеля

1. При подаче напряжения на токопроводники (жилы), начинается их нагрев.
2. В это время в матрице образуются множественные слаботочные электрические цепи.
3. При нагреве матрица из термопластичной пластмассы увеличивается в размерах, вследствие чего количество слаботочных связей уменьшается.
4. При достижении заданной температуры проводник обретает состояние термического равновесия.
5. Если температура окружающей среды повышается, число слаботочных связей в матрице продолжает снижаться, что приводит к более низкому потреблению электроэнергии.
6. При понижении температуры окружающей среды матрица начинает уменьшаться в размерах и в ней возрастает количество связей, требующих электропитания. Проводник нагревается и отдаёт больше тепла.

Преимущества:

• простой монтаж;
• отсутствие риска перегрева при наложении отрезков кабеля друг на друга;
• нет необходимости в терморегуляторе.

Теплоизоляция греющих кабелей

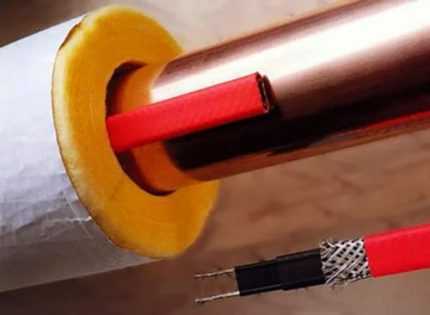

Вне зависимости от типа кабеля, необходимо произвести утепление. Теплоизоляция монтируется поверх нагревательной системы и водопроводной трубы. Если водопровод вместе с греющим кабелем не поместить в герметичный «кокон», обогрев пойдет во все стороны, то есть большей частью в воздух.

Толщину теплоизоляционного слоя выбирают в зависимости от внешних факторов. Предположим, для монтажа в грунт достаточно и 20-30-миллиметрового слоя, тогда как для надземного исполнения потребуется утеплитель не менее 50 мм в толщину

В качестве надежных и эффективных утеплителей выступают пенополистирол или вспененный полиэтилен. Они устойчивы к влаге и создают некоторую защитную амортизацию для трубы, однако также нуждаются в защите.

По этой причине часто используют конструкцию «труба в трубе», когда водопроводные трубы, расположенные в грунте или на воздухе, вместе с утеплителем помещают внутрь еще одной трубы большего диаметра.

Что такое саморегулирующий тёплый пол?

В тёплом поле с функцией саморегулирования, кабель похож на простой изолированный двужильный провод, в нем две параллельно размещённые жилы замкнуты в цепь. Он оснащён шинами, способствующими распределению напряжения по всей длине.

Конструктивные особенности пола защищают его от перегревания. А наличие проводящей матрицы, даёт возможность делать раскрой кабеля так, чтобы не было холодных зон.

В случаи перегрева матрицы, уменьшается количество проводящих связей, тем самым перекрывается поступление электричества. При охлаждении пола, подача возобновляется.

Узнайте как как позвонить или произвести самостоятельный ремонт электрических теплых полов.

Как подключить кабель?

• В термотрубу продевается кабель, после чего с одной его стороны снимается 5 см верхнего слоя и 1 см алюминиевого. Появившиеся провода очищаются от изоляционного слоя и разделяются.
• Берутся трубы немного меньшего размера и одеваются на каждый провод. Их концы нагревают и зачищают до 6 мм, объединяют, после чего зажимают в железной трубке.
• С кабеля питания снимается верхняя оболочка до 8 см и раскручивается на части. Один провод оставляют длинным для заземления, все остальные обрезают на 3 см. Все проводки зачищают до 6 мм.
• Питающие и греющие провода вставляют в железную втулку, установленную в термотрубе, после чего нагревают и сильно зажимают.
• С помощью термоустойчивой ленты изолируют места соединения.
• Потом используют трубу, шире по размеру, которой закрывают соединение.

Советы

При подключении провода к сети надо придерживаться советов экспертов.

• выбор качественного изделия;
• подготовка трубки;
• использование пассатижей;
• применение качественной защитной оболочки.

С целью изоляции проводов применяется метод скручивания. Для токопроводящих жил можно использовать небольшие соединительные гильзы. Максимальный диаметр их составляет 2.5 мм. Силовой кабель обязан выдерживать большую нагрузку, лучше брать элементы с запасом.

При монтаже важно позаботиться о зачистке концов, использовать термоусаживаемые трубки. Перед первым включением проводника в сеть надо проверить качество соединения

Отдельно оценивается сопротивление, изоляция и заземления.

Выше рассмотрены особенности греющего кабеля. Его можно изготовить своими руками, главное, придерживаться инструкции. Есть правила по монтажу, подключению к сети.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

сам кабель

алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

нейлоновые стяжки

теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6
При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7
Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8
Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9
При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Виды греющих кабелей для водопровода

Производители выпускают два типа термокабеля: резистивный и саморегулирующийся. Системы имеют в своей основе двухжильный медный провод, но отличаются конструктивными особенностями, которые влияют на установку, энергопотребление, обслуживание.

Резистивный греющий кабель

Имеет простую конструкцию. Принцип действия: нагрев происходит за счёт преодоления сопротивления, которое находится в прямой зависимости от длины токопроводящей жилы. При прохождении через провод выделяется ток. Резистивный греющий кабель в трубу нельзя укорачивать, так как при этом меняются технические характеристики. При укладке не допускается перехлёстывание провода – это может стать причиной короткого замыкания.

Внешняя оболочка выполнена из износоустойчивых материалов, устойчивых к воздействию повышенных температур. Работают резистивный термокабель для обогрева только в паре с датчиком температуры и терморегулятором. Эти приборы поддерживают заданную температуру. Нагревательный кабель этого типа отличается низкой ценой, но нуждается в постоянном контроле уровня безопасности и энергопотребления.

Саморегулирующийся греющий кабель

Теплокабель отличается более сложной структурой. Между токопроводящими жилами заливается полупроводящая матрица, которая меняет сопротивление в зависимости от температуры внешней среды. У саморегулирующего греющего кабеля для водопровода цена за метр выше, но он не нуждается в дополнительном оборудовании. Установленная секция потребляет оптимальное количество энергии, что делает подогрев максимально экономичным. При монтаже допускается перехлёст провода – это не приведёт к аварийным ситуациям.

Тип внешней оболочки греющего кабеля зависит от сферы его применения

• Полеолефиновая оболочка применяется в саморегулирующемся греющем кабеле бытового назначения для укладки под теплоизоляцию.
• Фторполимерная оболочка применяется в кабеле, допустимом к использованию в химически агрессивных средах, а также внутри трубопроводов и резервуаров с питьевой водой.
• Оболочка с защитой от UV-излучения содержит в составе UV-абсорберы, обычно это частицы мелкодисперсной сажи (не менее 2%), предохраняющие полеолефин от разложения под действием солнечной радиации. Подробнее

Кабель с полеолефиновой оболочкой

Кабель с фторполимерной оболочкой

Кабель с UV-защитой

Что выбрать Лучшие варианты

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель: Германия.

Технические характеристики:

• Мощность — 16 Вт/м.
• Вилка под евророзетку с заземлением.
• Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

• Мощность — 10 Вт/м.
• Номинальное напряжение — 230 В.
• Евровилка.
• Сопротивление оплётки: 18 Ом/км.
• Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

• Мощность — 9 Вт/м.
• Напряжение — 230 В.
• Евровилка.
• Цвет — зелёный.

Описание и особенности: Кабель используется как внутри трубы, так и снаружи. К особенностям можно отнести то, что изделие может применяться в трубах, предназначенных для питьевой воды.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

• Длина от 2 до 20 метров.
• Евровилка подключена к шнуру.
• При монтаже внутри трубопровода понадобится наконечник RLK1.
• Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Страна производитель: Норвегия.

Технические характеристики:

• Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
• Сопротивление оплетки — 18.2 Ома/км.
• Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся  кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Производитель: США.

Технические характеристики:

• Срок службы — 20 лет.
• Мощность — 15/25 Вт (в зависимости от модификации).
• Напряжение — 230 В.
• Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

Виды греющих кабелей для труб

Рассмотрим подробней виды нагревательных кабелей.

Резистивный греющий кабель

Наиболее простыми и дешевыми являются резистивные кабели. Принцип их действия аналогичен принципу действия электронагревательной спирали, которая нагревается при прохождении через нее электричества.

Основой этих кабелей является нагревательный сердечник, в основном нихромовый, покрытый двухслойной изоляцией, экраном заземления, который выполняет еще и армирующую функцию. Сверху этот «пирог» закрыт защитной оболочкой. Обязательное наличие заземления обусловлено строгими требованиями безопасности на случай нарушения целостности провода.

Производители предлагают одножильные и двухжильные типы резистивных кабелей.

Чтобы обогрев функционировал, необходимо закольцевать электрическую цепь, то есть питание подключить на оба конца провода. В случае с одножильной системой могут возникнуть сложности с подключением. Можно сложить кабель в двое, но тогда и расход материала, а соответственно и затраты, возрастут ровно в два раза. Поэтому наибольшее распространение получили двухжильные кабели.

Закольцовку здесь обеспечивает контактная муфта, которая устанавливается на конец провода и замыкает цепь. Самым большим  недостатком такого варианта является то, что эту самую муфту возможно установить только в заводских условиях, поэтому в продаже имеются куски только тех размеров, которые предлагают изготовители. Самостоятельно резать кабель категорически запрещается. К недостаткам можно отнести и тот факт, что в целях снижения расхода электроэнергии требуется покупка и установка дополнительного оборудования в виде системы автоматического контроля и управления, поддерживающей заданный температурный режим.

Саморегулирующийся  греющий кабель

Существуют еще и саморегулирующиеся полупроводниковые нагревательные кабели, которые являются наиболее экономичными и принципиально отличаются как принципом действия, так и своим устройством.

Металлические проводники соединены между собой полупроводниковой перемычкой, которая и является нагревательным элементом. Из-за уникальных особенностей полупроводника его электропроводность напрямую зависит от температуры окружающей среды. При понижении температуры сопротивление падает и выделение тепла возрастает, а при повышении энергопотребление, соответственно, падает. Но самым интересным является тот факт, что саморегуляция температуры осуществляется на протяжении всего кабеля в каждой его точке, поэтому разные участки имеют разную степень нагрева и температура повышается только там, где это необходимо, следовательно,  потребление электроэнергии сводится к минимуму.

Кроме экономичности преимущество полупроводникового типа заключается в том, что кабель можно приобрести любой необходимой длины, на нем отмечены линии отреза через небольшие промежутки.

Самым большим его недостатком, несомненно,  является довольно высокая стоимость. Хотя свой выбор между высокой ценой и низким энергопотреблением каждый делает сам.

Предлагаем вам посмотреть видео-обзор саморегулирующейся греющей ленты:

https://youtube.com/watch?v=aNrXujyhKFM

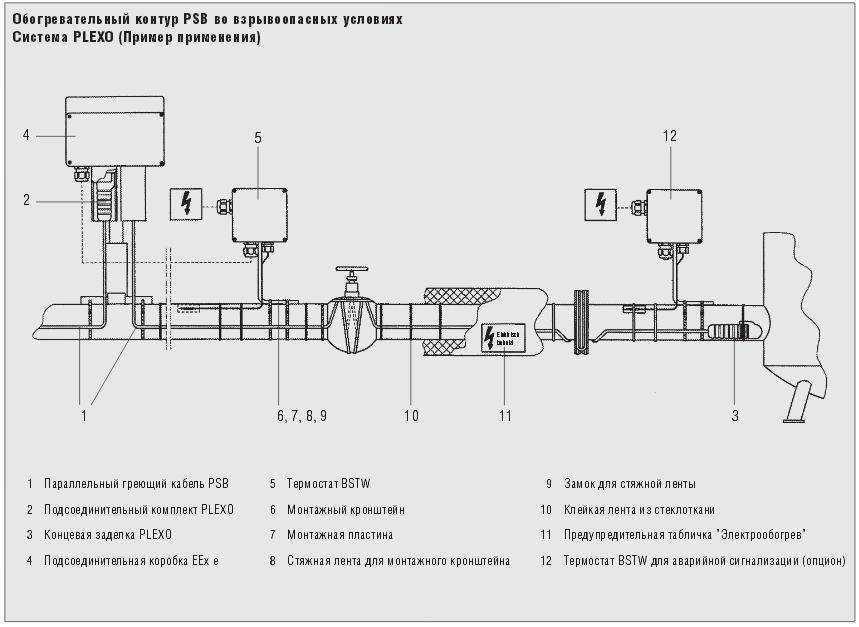

Монтаж кабеля снаружи трубы

Наружный монтаж системы обогрева водопровода достаточно прост. Кабель крепится к трубе алюминиевым скотчем или специальной клеевой лентой по следующим схемам:

1. Один ряд кабеля вдоль трубы по прямой.
2. Многорядно, ряды располагаются параллельно друг другу.
3. По волнистой линии. Коэффициент для расчета длина кабеля – 1,6 – 1,7.
4. Кабель обвивает трубу по спирали. При укладке по такой схеме длина кабеля будет в 2 раза больше длины трубопровода.
5. Смешанная схема, когда применяются несколько методов закрепления кабеля. Схема уместна, если на участке трубы имеются распределительные узлы или запорные краны.

Выбор схемы монтажа зависит от климатических условий и способа прокладки труб. Стоит понимать, что чем больше площадь, покрытая кабелем, тем интенсивнее будут прогреваться трубы.

Полипропиленовые трубы перед монтажом греющей ленты необходимо обмотать фольгой. Так трубы будут прогреваться более равномерно и не расходовать тепло понапрасну.

Зафиксированный на трубах кабель, сверху вновь обматывается профильным скотчем сплошным слоем. Он будет служить не только защитой кабеля, но и дополнительным слоем изоляции кабеля от утеплителя.

Труба с надежно зафиксированным кабелем утепляется. Для этого используют фольгу, плотно обматывая ею трубы. Подключение к электропитанию греющего наружного кабеля проводят так же, как и при внутреннем монтаже.

Саморегулирующийся кабель для нагрева трубопровода, безусловно, станет отличным решением там, где обеспечить надежную теплоизоляцию труб нет возможности. Монтаж его не вызовет затруднений. Такой кабель можно использовать также для дополнительной защиты канализации и водоотливов или обогрева кровли.

Наружные системы обогрева

Необходимо отметить, что сегодня весьма популярен также плёночный метод обогрева канализационных труб. Причина этого заключается в простоте монтажа и приемлемой стоимости такой системы. В качестве основного материала здесь выступает теплоизлучающая плёнка.

Но организация обогрева с помощью греющего кабеля для канализационных труб постепенно завоёвывает всё большую нишу в данном сегменте строительного рынка. Такой вариант предусматривает прокладку кабеля вдоль обогреваемого трубопровода. После того, как система будет включена, он обеспечит подогрев труб до заданной температуры.

Современная промышленность выпускает следующие виды нагревательного кабеля:

• саморегулирующийся. По мнению экспертов, выполнение обогрева канализационных труб греющим кабелем данного типа является самым экономичным и, соответственно, наиболее перспективным. Такое изделие способно «подстраиваться» под погодные условия. Когда температура воздуха на улице повышается, сопротивление саморегулирующегося кабеля возрастает, что приводит к уменьшению значения силы тока. А если рассмотреть формулу P=UxI, где P – мощность; U – напряжение; I – сила тока, то станет понятным, что и потребляемая мощность в этом случае будет снижаться. А это обусловливает уменьшение затрат на электроэнергию. Причём на разных участках утеплённой трубы мощность обогрева может отличаться в ту или иную сторону. В условиях постоянного роста тарифов этот фактор очень актуален;
• резистивный. Характерной особенностью данного изделия является неизменность омического сопротивления, ввиду чего по всей его длине выделяется одинаковое количество тепла;
• зональный. Принцип его работы такой же, как и у резистивного кабеля. Но тепло продуцируется лишь в отдельных зонах. Это свойство позволяет такое изделие резать и перераспределять.

По сути, все кабели действуют одинаково, но особенности того или иного позволяют более удобно монтировать его и эксплуатировать.

Резистивные кабели бывают двух видов:

кабель одножильный. Его единственная токопроводящая жила, выступающая в роли нагревательного элемента, покрыта слоем изоляции, поверх которого располагается экранирующая оплётка, а затем наружная оболочка. Прокладывать такой кабель нужно петлёй, поскольку подключение к электричеству выполняется с его обоих концов, то есть, сходиться они должны в одном месте. Проводить монтаж одножильного резистивного греющего кабеля внутри канализационной трубы нельзя потому, что не исключено наложение его сегментов друг на друга, из-за чего кабель может перегреться и выйти из строя;

кабель двухжильный. Одна жила служит только для подвода электричества, а другая, обладающая большим сопротивлением, выступает в качестве нагревательного элемента. Таким образом, для подключения в электросеть подводить оба конца кабеля к одному месту не надо: для этого существует обратная жила.

Подбирать кабель нужно в зависимости от типа канализации и условий, в которых она работает.
