Устройство газовой котельной и дистанционное управление котлом

Базовые элементы конструкции

Прежде чем коснуться непосредственно принципа работы газовых котлов отопления, следует ознакомиться с их строением. Обычно устройства состоят из следующих элементов.

1. Горелка обеспечивает нагрев теплоносителя. Газ подается в камеру сгорания посредством специальных форсунок, которые позволяют равномерно распределить пламя.
2. Теплообменник отдает тепловую энергию жидкости, циркулирующей в отопительной системе.
3. Система автоматики предназначается для безопасности и управления режимом работы.
4. Приспособление для отвода отработанных газов.

Иногда в котел встраивается циркуляционный насос, позволяющий обеспечивать принудительное движение теплоносителя в трубах системы отопления. Однако такие модели стоят дороже. Они не пользуются популярностью у потребителей. Чаще всего насос устанавливается отдельно.

Типы устройств и их строение

Газовый котел любой модификации имеет три обязательных элемента:

• арматура, посредством которой осуществляется подача топлива (газа);
• газовая горелка;
• теплообменник.

Следует отметить, что наиболее распространённым материалом для создания теплообменника является медь. Однако довольно часто встречаются модели газовых котлов, в которых данный элемент сделан из чугуна или стали.

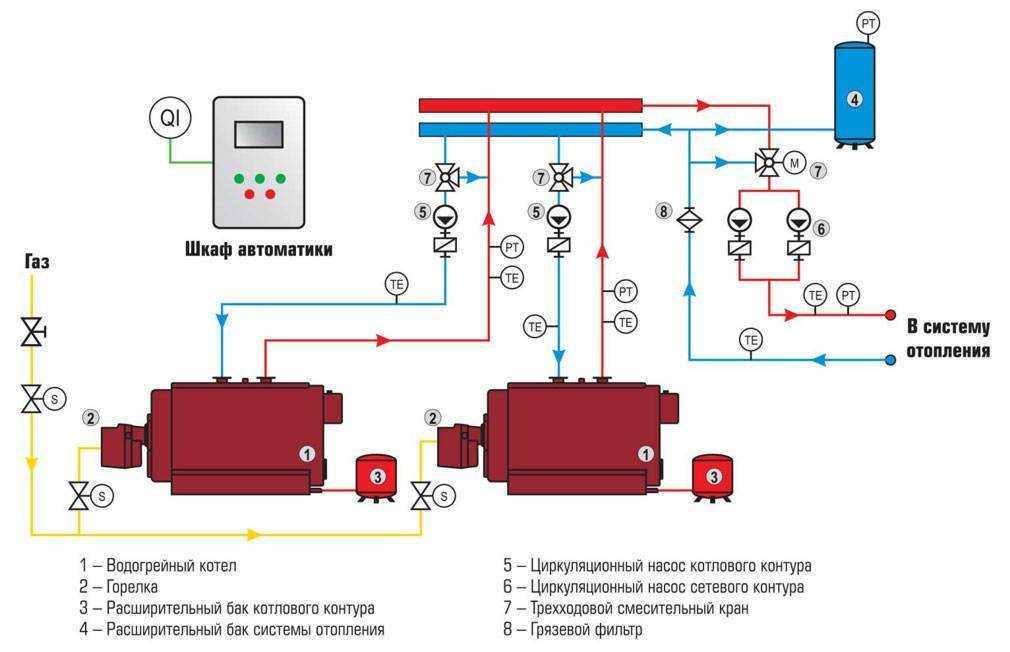

Принципиальная схема газового котла

Каждый современный настенный газовый котел дополнен циркуляционным насосом, предназначенным для перемещения теплоносителя, специальным предохранительным клапаном, расширительным баком, электронной системой управления. Помимо этого, устройство газовых котлов отопления оснащено также системами контроля и самодиагностики. Такое обилие специального и вспомогательного оборудования делает газовые котлы достаточно близкими к мини-котельным. А расчет мощности газового котла отопления, производимый перед установкой системы – показывает, что некоторые из этих дополнений способны увеличить эффективность.

Далее автоматикой запускается газовая арматура – топливо подается в систему. Одновременно зажигается искра в камере сгорания, и от нее загорается топливо. В теплообменнике происходит нагрев теплоносителя до нужного уровня. При помощи циркуляционного насоса нагретая вода перемещается по системе к радиаторам – где и отдает свое тепло. Так кратко можно описать принцип работы газового котла отопления с одним контуром.

Принцип работы газового котла

Однако в некоторых случаях котел может служить не только для отопления, но и для подачи горячей воды. Для того чтобы наладить в доме работу сразу двух систем, необходим двухконтурный газовый котел. Его основным отличием является наличие второго контура, который вполне может удовлетворять необходимости в горячей воде.

Самый экономичный газовый котел отопления

Следует отметить, что контуры котла данного типа не могут работать одновременно. То есть, если вам понадобилось прогреть помещение, то в этот момент нагрев воды для ГВС будет приостановлен или будет производиться более слабо. Однако, по словам владельцев двухконтурных котлов, такие условия работы оборудования и схема не доставляют каких-либо неудобств.

Схема системы отопления и горячего водоснабжения от газового двухконтурного котла

Требования к промышленным газовым котельным

Газовые котельные – пожароопасные объекты, к ним предъявляются особые требования на стадиях проектирования, монтажа и эксплуатации. Основные требования закреплены в СНиП II-35- «Котельные установки».

Требования к насосам обозначены в СП 89.13330.2012. Вода и пар должны соответствовать — ГОСТу 20995-75, 2761-84, а система химводоподготовки — СНиП 2.04.02-84 «Водоснабжение». Более подробно с требованиями и правилами можно ознакомиться в книге «Котельные установки промышленных предприятий» (Сидельковский Л.Н. Юренев В.Н).

Котлы промышленных котельных устанавливают в отдельностоящем здании, которое по огнестойкости определяется производственными требованиями. Для монтажа крупногабаритных элементов и узлов котла должны быть предусмотрены монтажные проемы.

Проектирование и строительство промышленных котельных выполняется с учётом существующих планов застройки и инженерных коммуникаций в районе предполагаемого строительства.

Проектом должны быть предусмотрены котельный зал, насосный зал, топливное хозяйство, помещения для химводоочистки и КИПиА.

Конструкция ТГУ 100-200 кВт на газообразном топливе

ТГУ представляют собой малогабаритные котельные модульного типа. Модули выполнены в виде блок-боксов — металлических контейнеров с закрепленными сэндвич-панелями толщиной 80 мм. Сэндвич-панели устанавливаются с внешней стороны в качестве стеновых и крышных панелей. Цвет подбирается в соответствии с пожеланиями Заказчика.

В модулях предусмотрена система приточно-вытяжной вентиляции, которая осуществляется через легкосбрасываемые вентиляционные решетки. Воздух подается в достаточном количестве, обеспечивая необходимый воздухообмен в помещении и стабильную работу газогорелочных устройств.

Оборудование и трубопроводы покрыты антикоррозийным составом, что увеличивает их прочность и сопротивляемость негативному химическому воздействию. Поверхности нагрева, имеющие температуру свыше 45°С, дополнительно теплоизолированы.

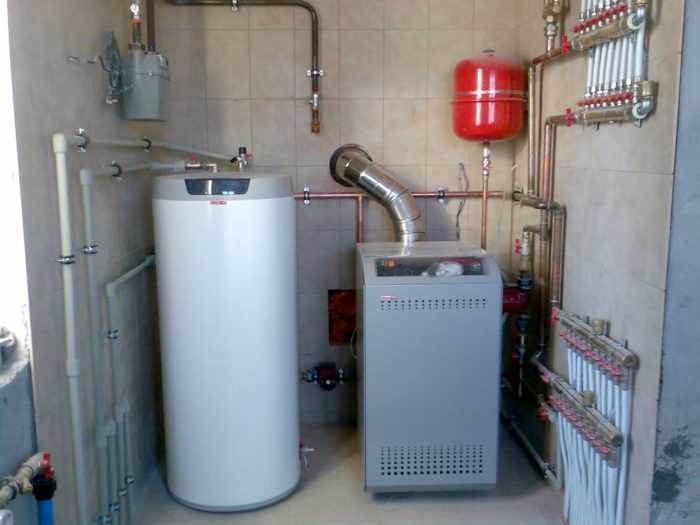

Устройство котельной и принцип работы

Чтобы работа котельной была безопасной, нужно правильно ее обустроить. Если планируется устройство котельной в частном доме на газу, то для этих целей нужно выделить отдельное помещение.

При его устройстве придерживаются следующих принципов:

1. В этом помещении нельзя располагать больше двух нагревательных агрегатов.
2. Легковоспламеняющиеся и горючие материалы здесь не хранят.
3. В качестве напольного покрытия можно использовать прочную бетонную стяжку или нескользкую кафельную плитку либо керамогранит.
4. Обшивка стен выполняется из негорючих материалов – стальные или асбестовые листы, штукатурка с последующей побелкой или покраской.
5. Котел лучше установить в центральной части помещения, чтобы в любой момент можно было провести его техническое обслуживание.
6. Входные двери с внутренней стороны обшиваются негорючими материалами, например, листом оцинкованной стали.

Принцип работы газовой котельной основан на сгорании природного топлива (сжиженного или магистрального газа). За бесперебойную подачу топлива отвечает автоматическая система обеспечения газом. При утечке топлива или аварийной ситуации защитная система перекрывает подачу газа.

Основные узлы газовой котельной

Теперь раз и навсегда, без каких либо регистраций и СМС можно перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Нормативы и устройство вентиляции в газовой котельной частного дома

В котельной монтируются следующие важные узлы и агрегаты:

• газовое нагревательное оборудование;
• магистраль с газом;
• сетевой насос;
• система безопасности;
• сети холодного водоснабжения, электроснабжения, канализации;
• вентиляционная система;
• дымоход;
• контрольно-измерительные приборы;
• автоматика управления.

Нагревательное оборудование может быть настенного или напольного типа. Поскольку настенный газовый котел обычно имеет небольшую мощность, для его монтажа не понадобится отдельное помещение. В котельной чаще устанавливают напольную разновидность газовых агрегатов. Котел может быть одноконтурным или двухконтурным. Камера сгорания в таких агрегатах бывает закрытого или открытого типа. Котлы с открытой камерой нуждаются в наличии традиционного дымохода, а агрегаты с закрытой камерой укомплектовываются коаксиальным дымоходом.

Виды котельных для газового оборудования

Помещение, предназначенное для установки газового котла, обустроенное по правилам эксплуатации, называется котельной.

Различается несколько видов объектов:

1. Пристройка. В этом случае одна стена смежная с жилым домом. Вариант удобен отсутствием открытых участков трубопровода – все коммуникации прокладываются под крышей, не требуется дополнительно утеплять сеть. Для упрощения проверки работы и контроля функциональности оборудования в любое время года вход в котельную оборудуется из дома.
2. Помещение в доме. В частном строении это могут быть теплые сени, подсобка рядом с ванной или в подвале. Встроенная комната увеличивает преимущества пользования – не надо дополнительно утеплять, для контроля работы прибора не придется выходить за пределы жилого объекта.
3. Отдельное помещение. Располагается в отдалении от жилого объекта. Несмотря на обязательность утепления открытых участков, отельные строения выгоднее – не слышно шума при работе котла, повышается уровень безопасности для жильцов. Например, при протечке газа, люди в доме не получат отравляющую дозу.

Нормы проектирования

Для того чтобы котельная работала как можно эффективнее, пристальное внимание нужно уделить нормам проектирования. Прежде всего, обращаем внимание на тепловую мощность, которая не должна быть больше потребности на обогрев или вентиляцию

Если речь идёт об общественном или административном здании, то допускается возведение отдельно стоящих котельных, мощность которых составляет не больше 3 мВт. Для производственных объектов это могут быть комплексы с давлением пара до 0,07 мПа. При этом мощность должна быть не больше потребности.

В процессе обустройства многоквартирного объекта или частного дома не разрешается размещать крышные котельные прямо на перекрытиях. Кроме того, нельзя обустраивать котельные над производственными зонами или складами.

Во время проектирования лучше всего отдавать предпочтение материалам и другим элементам, которые будут максимально гармонировать с архитектурным видом здания. Установка должна происходить таким образом, чтобы очистка дымовых труб в будущем не вызывала проблем и сложностей.

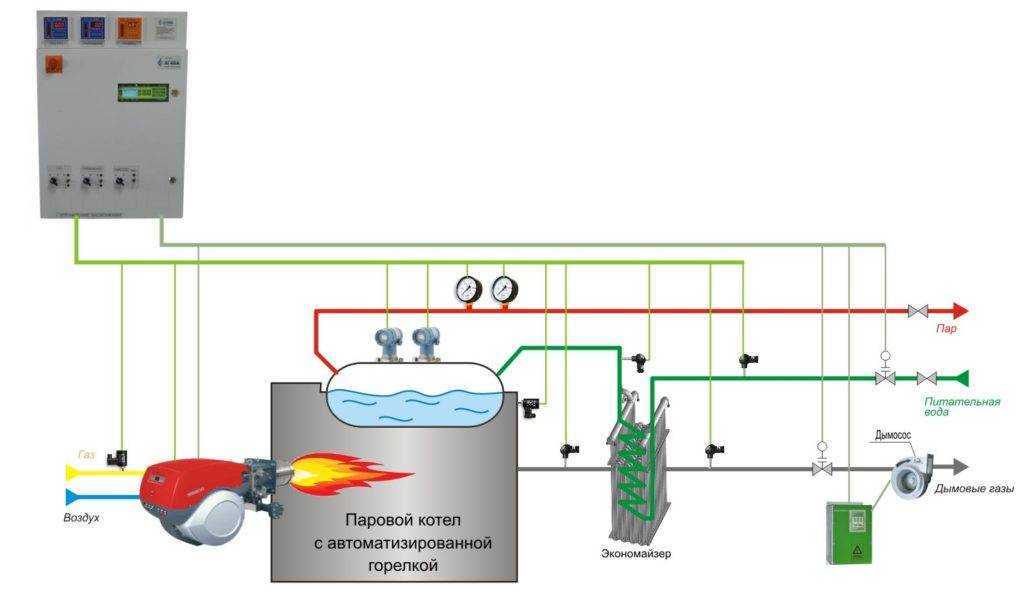

Система автоматики и дистанционного управления

Для удобства управления комплексом обустраивается автоматизация котельной частного дома.

Монтаж приборов повлечет дополнительные расходы, но дает массу преимуществ:

1. Возможность настройки интенсивности подачи тепла в каждую комнату дома. Например, в спальне режим прогрева будет ниже, чем в гостиной.
2. Поддержание минимального прогрева в период отсутствия людей в доме. Это удобно для сокращения расходов на топливо. Если целый день хозяева на работе, в течение этого времени котел поддержит нагрев в минимальном режиме, чтобы не тратить мощность. При длительном отсутствии система не разморозится, не завоздушится – минимальный уровень прогрева поддержит циркуляцию теплоносителя, что продлит срок эксплуатации всей сети.
3. Умный котел отопления прогреет дом перед приездом хозяев, обеспечит подачу газа без скачков, перекроет поступление топлива при утечке газа или при выходе из строя детали схемы.

Оптимальным выбором считается режим управления в соответствии с погодными условиями. Оборудование считывает температуру на улице и в доме, затем выравнивает уровень прогрева комнат до заданного заранее показателя в соответствии с разницей температур. При потеплении на улице прогрев снижается, при похолодании увеличивается.

Комплектация автономной котельной

Автономная котельная (чертеж прилагается) состоит из:

• Водонагревательного котла.
• Нескольких насосов.
• Оборудования для подготовки жидкости.
• Теплообменника.
• Калорифера.
• Внутреннего трубопровода и пр.

Производство (строительство) автономной котельной предусматривает наличие не только приборов обогрева, но и всех необходимых систем:

• Вентиляционной. Необходимый для горения кислород поступает естественным путем, а продукты горения выводятся через специальные вытяжки и дымоходы.
• Электрической. В нее входит не только пульт управления, но также и освещение (внешнее и внутреннее).
• Сигнальной. Включает в себя пожарную сигнализацию, а также уведомления диспетчера о неполадках в работе.

* В зависимости от особенностей индивидуальных проектов, предоставляемых клиентами, возможна установка дополнительных устройств.

Чтобы правильно выбрать и купить автономную котельную, цена которой будет зависеть от характеристик системы, нужно заручиться помощью профессионалов. организует перевозку и пуско-наладочные работы для разных видов отопительной техники.

Отвод продуктов сгорания

С устройством и принципом работы газовых котлов примерно стало все понятно, но необходимо понимать, как работают другие важные узлы отопительного агрегата. Немаловажную роль играет система удаления продуктов сгорания. Она может быть открытого или закрытого типа. В первом случае отработанные газы выходят через дымовую трубу системы вентиляции. Что касается подачи воздуха, то она осуществляется из помещения, где установлен прибор без каких-либо дополнительных приспособлений. Турбинные горелки относятся к конструкциям закрытого типа. Они обеспечивают принудительный забор воздуха и отвод газов посредством специальных трубопроводов.

Как устроен котел АОГВ

Главным изменением в конструкции котлов АОГВ стало наличие современной системы автоматического контроля, по-прежнему работающей без подключения к  электрической сети.

Устройство котла АГВ

Котлы АОГВ, так же, как и их предшественники, представляют собой бак, заполненный водой, нагрев которой производится горелкой, установленной в нижней части резервуара. Нижний нагрев создает мощные конвективные восходящие потоки, отвод которых из котла нагрева  осуществляется через трубу в его верхней части.

Нагретые дымовые газы поступают в жаротрубный теплообменник, проходящий через центральную часть котла и подключенный к дымовой трубе. Нагрев теплоносителя также осуществляется через стенки теплообменника, с которыми контактирует вода в котле.

Такое устройство обеспечивает КПД котла до 89%. Интересная особенность: при оптимальном соотношении тяги и давления в газопроводе КПД котла может быть значительно выше заявленного производителями.

Как работает котел?

Холодная вода из системы отопления поступает в котел самотеком, поэтому при монтаже котел АОГВ располагают в самой нижней части отопительной системы, иногда искусственно занижая его местоположение.

Розжиг горелки осуществляется от запальника. Непременным условием горения является наличие тяги, для контроля над которой котел снабжен датчиком тяги. При отсутствии тяги происходит автоматическое отключение подачи газа. Что характерно, при недостаточном разрежении в дымоходе или при задувании его ветром, подача газа в зону горения блокируется полностью. Горение запальника также прекращается.

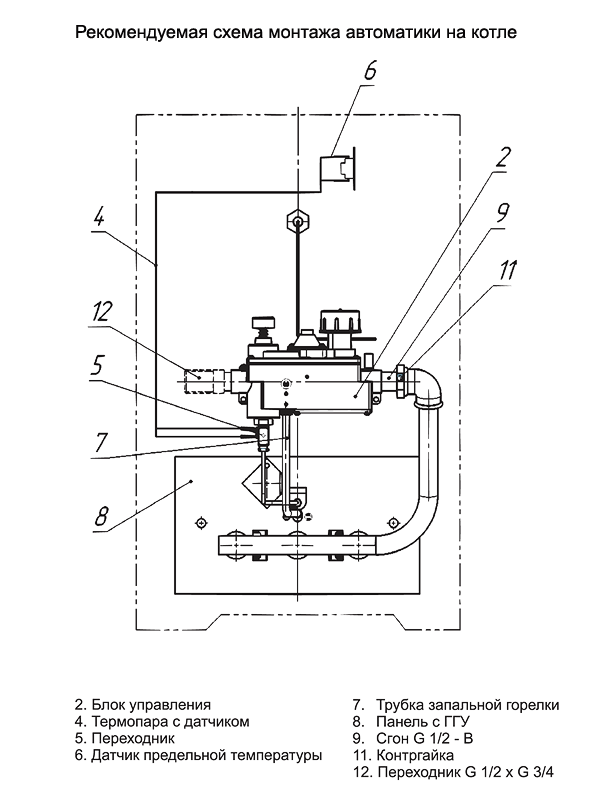

АГВ схема

Для контроля над уровнем нагрева теплоносителя используется термопара. При нагреве теплоносителя выше заданного значения подача газа отключается. При снижении температуры теплоносителя происходит возобновление горения газа.

Столь простая система автоматического контроля котла не обеспечивает постоянный уровень температуры в помещении и не позволяет менять режимы обогрева дома, но работает в любых условиях, что позволяет использовать котлы АОГВ в районах с перебоями электроэнергии или вовсе без подключения к ней.

Система автоматического контроля котла АОГВ выполняет следующие функции:

Котельное оборудование

Котлы являются основным элементом организации и реализации паросилового цикла системы теплоснабжения. Корпус маломощных котлов низкого давления изготавливают из чугуна, а среднего и высокого давления из котловой стали.

Для того чтобы правильно подобрать тип и количество котлов, выполняют технико-экономические расчеты, с учетом следующих факторов:

1. Максимальная и минимальная тепловая нагрузка потребителей в зимнее и летнее время.
2. Расстояние и диаметры тепловых сетей с разбивкой к каждому потребителю.
3. Качество воды и топлива.
4. Уровень автоматизации газовой котельной.
5. Размеры котельной.

Следующим по важности элементом котлоагрегата является горелочное устройство, где происходит процесс смешивания газа и воздуха и розжиг газовоздушной смеси с образованием факела. Сам процесс горения происходит в топочной камере

Выбор котла по теплопроизводительности горелки должен соответствовать ее мощности с учетом аварийного резерва. Неплохое газовое оборудование Лемакс можно приобрести в Ишиме.

Работа горелки обеспечивается газовым оборудованием котельной: ГРУ или ГРП, регуляторами, фильтрами, приборами контроля и системой безопасности. Все элементы газового хозяйства относятся к объектам повышенной опасности, их работа регламентируется СНиП II-35-76 «Котельные установки».

Основные параметры выбора типа домашней котельной и конструкционные особенности

Перед тем как произвести монтаж котельной в частном доме, нужно определиться с основными параметрами, а именно бюджетом, типом отопительной системы, эксплуатационными характеристиками помещения. Начнем с того, что все домашние котельные делятся на три группы:

• отдельно стоящие здания (обособленное здание, от него к дому идут тепломагистрали);
• пристройки к дому (отдельное помещение, примыкающие вплотную к жилому дому, может иметь обособленный или общий выход);
• встроенные (под отопительное оборудование отводится небольшое по площади место в комнатах общего предназначения, традиционное решение – кухня).

Основные стандартные элементы котельной:

• оборудование для нагрева воды или другого теплоносителя, классический вариант – котел;
• распределительный коллектор;
• расширительная емкость (бак);
• трубопроводная и запорная арматура;
• дымоход для отвода продуктов горения;
• группа безопасности;
• автоматика (дополнительная опция);
• система вентиляции.

При необходимости устанавливается система горячего водоснабжения. Это ключевые элементы, но есть и вспомогательные, которыми может быть снабжена котельная в частном доме, фотографии и типовые проекты помогут определиться с выбором.

Требования к котельной и техника безопасности

Стоит сказать, что котельная для многоквартирного дома и частной постройки отличается многими параметрами.

Поскольку мы говорим об автономной системе, рассмотрим требования, которые предъявляются к частной разновидности этих помещений:

1. Минимальная площадь котельной не должна быть меньше 4 квадратных метров.
2. Высота помещения не может быть ниже 250 см.
3. Обязательно отдельный выход на улицу. При этом минимальная ширина дверного проема равна 800 мм.
4. В газовой котельной необходимо сделать окно. Его габариты зависят от объема помещения. Так, на каждые 10 м³ объема нужна площадь остекления в 0,3 квадрата. Окно обязательно должно иметь открывающуюся форточку.
5. Кроме сетей водоснабжения, канализации и электроснабжения обустраивают контур заземления, к которому обязательно подключают котел.
6. Помещение оборудуется системой естественной или принудительной вентиляции и дымоходом. Делать дымоход не обязательно, если устанавливается агрегат с закрытой камерой сгорания и коаксиальной системой дымоудаления.
7. Обязательно предусматривают освещение в темное время суток.
8. Под напольный котел делают прочное основание с отделкой из негорючих материалов.

Виды котельных для газового оборудования

Помещение, предназначенное для установки газового котла, обустроенное по правилам эксплуатации, называется котельной.

Различается несколько видов объектов:

1. Пристройка. В этом случае одна стена смежная с жилым домом. Вариант удобен отсутствием открытых участков трубопровода – все коммуникации прокладываются под крышей, не требуется дополнительно утеплять сеть. Для упрощения проверки работы и контроля функциональности оборудования в любое время года вход в котельную оборудуется из дома.
2. Помещение в доме. В частном строении это могут быть теплые сени, подсобка рядом с ванной или в подвале. Встроенная комната увеличивает преимущества пользования – не надо дополнительно утеплять, для контроля работы прибора не придется выходить за пределы жилого объекта.
3. Отдельное помещение. Располагается в отдалении от жилого объекта. Несмотря на обязательность утепления открытых участков, отельные строения выгоднее – не слышно шума при работе котла, повышается уровень безопасности для жильцов. Например, при протечке газа, люди в доме не получат отравляющую дозу.

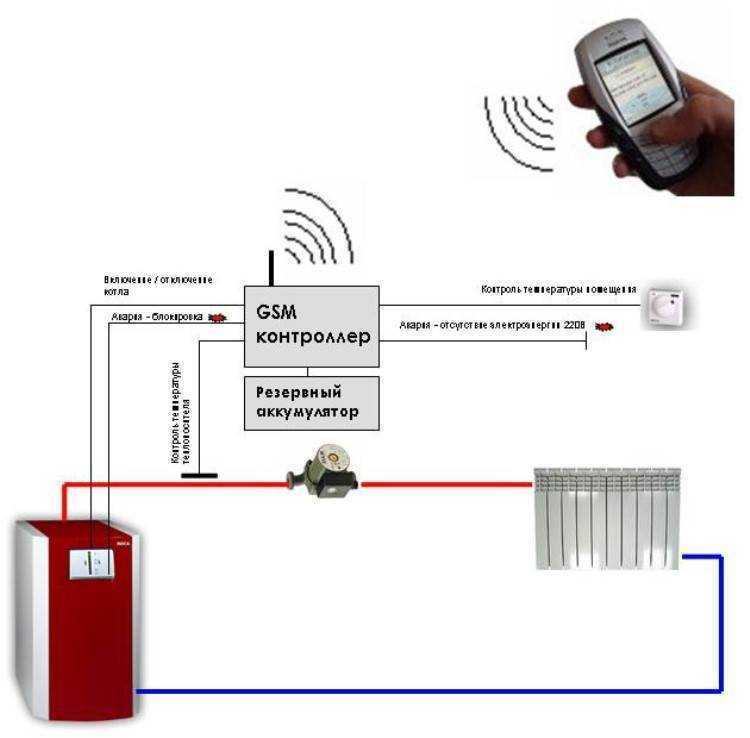

Автоматика и дистанционное управление

Автоматизация котельной частного дома позволяет настраивать ее под параметры сети, осуществлять дистанционное управление работой системы, а также обеспечить необходимый уровень безопасности.

Дистанционное управление работой котельной дает следующие преимущества:

1. Можно поддерживать обычный режим работы либо настраивать температуру обогрева в каждой комнате отдельно.
2. Если в холодное время года вам нужно надолго уехать из дома, то благодаря удаленному управлению можно защитить систему от замерзания.
3. Можно дистанционно заблаговременно включать отопление в доме перед вашим приездом на праздники или выходные.
4. Вы всегда будете осведомлены о работе автономной отопительной системы вашего дома, при необходимости можете провести диагностику и отрегулировать ее.
5. Чтобы снизить расход топлива, в каждый временной промежуток можно поддерживать в доме определенную температуру. Например, если днем в доме никого нет, то котел можно включить на минимальную мощность, а перед возвращением снова хорошо прогреть дом.

Самым перспективным считается погодозависимое управление отоплением. В этом случае устанавливается умный котел отопления, который помимо датчиков измерения комнатной температуры имеет внешний измеритель для оценки температуры воздуха за окном. Если на улице холодает, то котел сильнее нагревает теплоноситель, при потеплении степень нагрева уменьшается.

Что это такое?

Автономный отопительный центр представляет собой комплекс с теплотехническим оборудованием, который активно применяется для обогрева. Особенность подобных сооружений в том, что они устанавливаются в прямой доступности к строениям, которые нужно отапливать.

Кроме того, подобные комплексы могут похвастаться своей универсальностью. Среди основных преимуществ таких сооружений можно выделить следующие.

• Универсальность. Такая система способна стабильно работать как на твёрдом, так и на жидком или газообразном топливе.
• Возможность оперативной сборки. Срок производства котельной зависит от конструктивных особенностей, однако в целом изготовление и сборка занимают минимальное количество времени.
• Готовность с завода. Блочные установки изготавливаются и складываются прямо в условиях фабрики. Кроме того, они там проходят необходимое тестирование и наладку, поэтому сразу после доставки можно начинать сборку и эксплуатацию.
• Передовая автоматизация. Подобные комплексы могут похвастаться передовыми системами регулировки и безопасности, благодаря чему они не нуждаются в постоянном контроле со стороны пользователя.
• Экономичность. Эти отопительные центры не нуждаются в капитальном строительстве, применении сетей и коммуникаций, что отражается на конечной стоимости конструкции.

Высокий уровень технологического оснащения, а также использование в процессе производства передового оборудования и средств автоматизации делает эксплуатацию котельной максимально простой и удобной.

Заводы по производству котельного оборудования

В России насчитываются несколько десятков заводов котельного оборудования, некоторые из них имеют долгую историю развития, начиная с начала 20 века, другие возникли в последнее десятилетие.

Монастырищенский завод начал производство котельного оборудования еще в 1957г, он снабжал передовыми механизмами все республики СССР. Большинство котлов поставленных заводом работают до настоящего времени.

Надежность и эффективность их была такой высокой, что покупатели ждали поставку годами, получая разрешение исключительно через соответствующие министерства и ведомства.

В настоящее время завод провел полную реконструкцию производства и выпускает обновленное котельное оборудование для паровых и водогрейных котлов и модульных транспортабельных котельных установок по коду ОКПД, включая весь перечень вспомогательного оборудования, системы водоподготовки, дымовентиляции и газопроводов.

Щекинский завод котельно вспомогательного оборудования и трубопроводов начал работу в 1952 году, предприятие выпускает, как стандартное, так и нестандартное котельное оборудование, и трубопроводные системы для ремонта и реконструкции действующих энергообъектов и предприятий металлургии.

Бийский котельный завод выпускает котельное оборудование для машиностроения, нефтехимии, коммунального теплоснабжения, транспортной отрасли и сельскохозяйственных фирм.

Калтанский завод котельно вспомогательного оборудования и трубопроводов начал свою трудовую деятельность в 1960 году. Он выпускает уникальные по номенклатуре котельные изделия для крупных энергетических объектов на востоке страны.

Заводской цех

Специалисты завода первые в Минэнерго организовали выпуск вспомогательного котлового оборудования среднего давления для нужд генерирующих предприятий страны.

Принцип работы котельной

За счет сгорания газа осуществляется работа оборудования. Для регуляции стабильной подачи топлива применяется автосистема газообеспечения. В случае возникновения аварийной ситуации или утечки газа она мгновенно отключается. Котельное оборудование – это удобное решение для домов с возможностью установки отопительного оборудования в специально предназначенном помещении. Благодаря 92% КПД они существенно экономят электроэнергию. Проточный теплообменник обеспечивает быструю подачу воды, а контроллер снабжен диагностической системой, возможностью регулировки температуры и интерфейсом для компьютеров.

Усовершенствованная платформа, наличие монтажной рамы, присутствие быстроразъемных соединений и разных вспомогательных устройств позволяют значительно упростить установку и техобслуживание отопительного оборудования. Наличие модулируемой горелки обеспечивает экологичность устройства. В комплект оборудования входит множество элементов для отвода отработанных газов и систем подачи воды.

Наличие возможности регулировки мощности устройства позволяет добиться комфортных температур в кратчайший срок работы. Специальное реле используется для контроля давления газа в котле.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

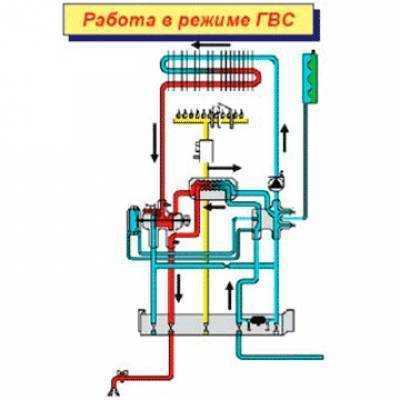

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Тема 3. Тракты котла. Компоновка котла. Классификация и обозначение паровых и водогрейных котлов

Топливные, пароводяной, воздушный, газовый тракты и тракт
золошлакоудаления; принципиальная схема пароводяного тракта барабанного котла с
естественной, многократной принудительной циркуляцией и прямоточного;
принципиальная схема газовоздушного тракта котла с уравновешенной тягой.
Компоновка котла (П-, Т-, U-образная, трехходовая, башенная). Классификация КА
(по назначению, по выдаваемому рабочему телу, по относительному расположению
продуктов горения и рабочего тела, по способу создания движения рабочего тела,
по давлению вырабатываемого пара, по способу установки). Обозначение паровых и
водогрейных котлов.

Тракты котельного агрегата

Основными трактами котла являются топливный, пароводяной, воздушный,
газовый и тракт золошлакоудаления.

Топливный тракт — комплекс
элементов, в котором осуществляется подача, обработка (дробление, размол,
подогрев и т. д.), транспортировка и подача топлива в топочную камеру для
сжигания.

Тракт твердого топлива включает: дробильное оборудование, транспортеры,
бункер дробленого топлива, углеразмольную мельницу и пылепроводы.

Тракт жидкого топлива включает: сливное устройство, резервуары для
хранения, фильтры грубой и тонкой механической очистки, перекачивающие насосы,
подогреватели мазута, средства измерения (давления, расхода, температуры).

Тракт газообразного топлива состоит из газорегуляторного пункта, в состав
которого входят регулятор давления газа, предохранительная арматура, фильтр
механической очистки, средства измерения (давления, расхода, температуры) и
др., и газопроводов.

Пароводяной тракт представляет собой систему последовательно
включенных элементов оборудования, в которых движется питательная вода,
пароводяная смесь, насыщенный и перегретый пар (на котлах с перегревом пара)
(рис. 3.1).

Рис. 3.1. Принципиальная схема пароводяного тракта котла: а –
барабанного с естественной циркуляцией; б – барабанного с многократной
принудительной циркуляцией; в —
прямоточного; 1 — питательный насос; 2
– водяной экономайзер; 3 — барабан; 4 — опускные трубы; 5 — коллектор; 6 —
подъемные трубы испарительной поверхности нагрева; 7 — пароперегреватель; 8 —
циркуляционный насос; I — питательная вода; II — перегретый пар.

В пароводяной тракт барабанного котла в общем случае входят: экономайзер,
отводящие трубы (соединяющие экономайзер с барабаном котла), барабан, опускные
трубы и нижние распределительные коллекторы, трубы топочных экранов (подъемные
трубы), пароперегреватель.

По виду пароводяного тракта различают барабанные (в которых движение
(циркуляция) воды происходит по замкнутому контуру (верхний барабан — опускные (необогреваемые трубы) — нижний барабан (коллектор) — экранные (обогреваемые трубы) — верхний барабан)) и прямоточные котлы.

Воздушный тракт — комплекс
элементов оборудования для приемки атмосферного (холодного) воздуха, его
подогрева, транспортировки и подачи в топочную камеру. Воздушный тракт
включает: короб холодного воздуха, дутьевой вентилятор, воздухоподогреватель
(воздушная сторона), короб горячего воздуха и горелочные устройства.

Воздушный тракт (кроме заборного воздуховода) как правило работает под
избыточным давлением, развиваемым дутьевым вентилятором.

Газовый тракт — комплекс
элементов оборудования, по которому осуществляется движение продуктов сгорания
до выхода в атмосферу. Газовый тракт начинается в топочной камере, дымовые газы
последовательно проходят через пароперегреватель (при его наличии),
экономайзер, воздухоподогреватель (газовая сторона), золоуловитель
(устанавливаемый при сжигании твердого топлива) и затем дымососом подаются
через дымовую трубу в атмосферу.

Заключение

В статье рассмотрено, какие расходы может нести образовательное учреждение, если у него на балансе имеется собственная котельная. Она должна отвечать определенным техническим требованиям и требованиям безопасности. Основными статьями расходов на ее содержание будут являться: приобретение топлива и электроэнергии, а также заработная плата работающего там персонала. Работа в котельной характеризуется вредными и опасными условиями труда. Согласно Приказу Минздравсоцразвития России от 11.08.2011 N 906н «Об утверждении Типовых норм бесплатной выдачи специальной одежды, специальной обуви и других средств индивидуальной защиты работникам химических производств, занятым на работах с вредными и (или) опасными условиями труда, а также на работах, выполняемых в особых температурных условиях или связанных с загрязнением» кочегары должны обеспечиваться специальной одеждой, обувью и средствами индивидуальной защиты.

Расходы учреждения на их приобретение должны осуществляться за счет статьи 340 «Увеличение стоимости материальных запасов» КОСГУ. Спецодежда, обувь и средства индивидуальной защиты подлежат учету в составе материальных запасов на счете 105 05 «Мягкий инвентарь» и по мере необходимости выдаются работникам в пользование.

О.Лунина

Редактор журнала

«Учреждения образования:

бухгалтерский учет и налогообложение»
