Подключение биметаллических радиаторов отопления: основные правила и хитрости от профессионалов

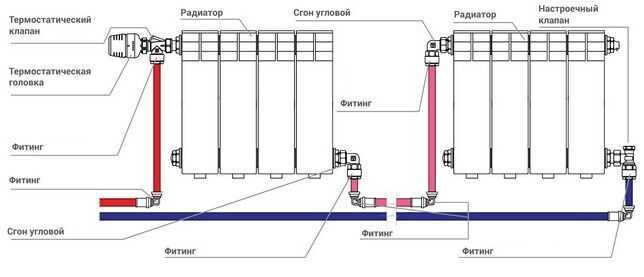

Особенности двухтрубных схем

Самой распространенной схемой подсоединения радиаторов считается двухтрубная, она предусматривает одновременное применение двух контуров. Подача горячего теплоносителя от котла осуществляется по одной ветке, вторая отводит охлажденную воду, которая снова возвращается для обогрева. При этом достигается максимальное прогревание всех отопительных блоков.

Данная схема отличается высокой эффективностью и обеспечивает равномерное распределение тепла по всем обогреваемым помещениям. Как правило, трубы уходят под пол или за плинтус, легко скрываются за мебелью и текстилем, поэтому дизайнеры интерьеров отдают преимущество именно этому способу прокладывания труб.

Если сравнивать с 1-трубном аналогом, то там циркуляция производится по единому трубопроводу. Из-за этого ближайшая к котлу батарея всегда намного горячее, чем последняя в этой цепочке – холодная комната всегда в самом конце контура.

Визуальное отличие – байпас (соединительная трубная перемычка у радиатора), что обеспечивает бесперебойную работу теплоносителя даже при временном отключении одного радиатора. Когда составляется однотрубный проект, используют трубу большего сечения, но разница в затратах на эти разводки несущественная.

Основные достоинства в использовании двухтрубного типа отопления

Двухтрубный контур имеет свои достоинства и недостатки. Среди очевидных «плюсов» обычно указывают:

• Двухтрубный контур – это возможность автономной регулировки уровня тепла в отдельных помещениях (при наличии терморегулирующих головок).
• В несколько отопительных приборов подается теплоноситель одной температуры, притом будет тепло даже в отдаленных от котла комнатах.
• Выход из строя какого-либо отопительного прибора не повлияет на функционирование остальных батарей.
• При обнаружении течи есть возможность перекрыть одну батарею и произвести ремонт или демонтаж без отключения всей тепловой цепи.
• Двухтрубная схема рекомендована для поддержания стабильной температуры в частных домах и коммерческих корпусах большого метража, включая линейную архитектуру большой протяженности.
• При необходимости добавляют дополнительные радиаторы без существенной модернизации системы.

Каждый радиатор предполагает подведение пары трубопроводов, один на подачу, второй – «обратка». Объем монтажных работ удваиваются. Поэтому среди минусов называют:

более сложный монтаж, чем у однотрубных схем, где важно не перепутать две линии общей схемы;
потребность в дополнительных соединительных элементах.

Эффективная работа системы требует дополнительных расходов на трубы, которые прячут в пол, но она окупается за счет высокого КПД. Двухтрубная система отопления из полипропилена или другого полимера обойдется дешевле.

Точки подсоединения радиатора к трубам

Современные радиаторы отличаются по разным параметрам – металл, конфигурация, способ установки. У классических батарей (чугун, биметалл, сталь) есть четыре коллектора, куда подсоединяются трубы – 2 отверстия снизу и 2 сверху. Также бывают модели с 2-мя патрубками. На отверстия, к которым трубы не подсоединялись, закрываются заглушками.

Перед приобретением и установкой радиатора необходимо удостовериться, что он подходит для двухтрубной системы отопления с верхней и нижней разводкой. Подача теплоносителя идет к верхней точке, обратка – с нижней.

Каким бы ни был тип радиатора, конструктивно это металлический блок прямоугольной формы, оснащенный двумя парами коллекторов. Для обеспечения герметичного соединения полагаются такие комплектующие:

•  муфта комбинированная;
• кран шаровый (перекрывающий);
• кран Маевского;
• переходник радиаторный;
• заглушки радиаторные.

Кран Маевского – это воздуховыпускной клапан, который устанавливается в верхней точке одного из радиаторов. В остальных отопительных приборах заглушками закрывают незадействованные входы/выходы.

Четыре точки подключения радиатора обеспечивают его адаптивность к любой схеме. Патрубки для подсоединения труб располагаются сбоку и снизу, что гарантирует практичный способ подсоединения.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

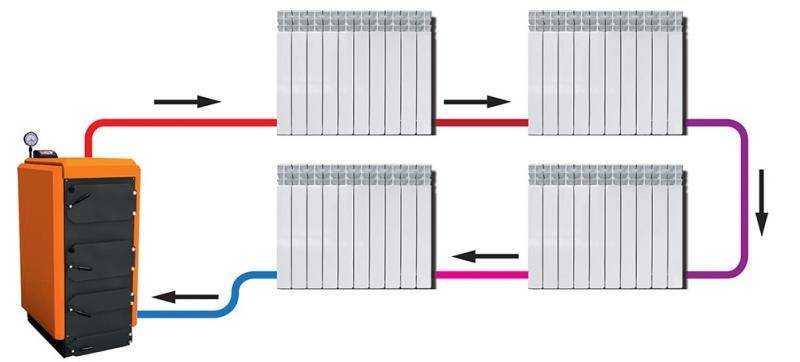

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Особенности установки радиаторов отопления под разные виды оконных конструкций

Правильная установка радиатора отопления зависит от типа и конструкции окон. Для оконных блоков разных конструкций применяются батареи, размеры которых соответствуют размерам пространства под ними.

Исходя из этого, можно выделить несколько основных вариантов того, как разместить конвектора под окном:

1. Стандартное размещение относительно окна батареи.
2. Установка конвекторов у стен в балконных блоках, имеющих дверной проем.
3. Плоские пластинчатые конвекторы для панорамных окон.
4. Конвектор в полу под витражное окно.
5. Скрытая установка радиатора под подоконник.
6. Напольные батареи под панорамным блоком.

Большинство этих способов не имеют четкой регламентации в СНиП, поэтому чтобы повесить батарею отопления правильно необходимо учитывать рекомендации производителей и строителей.

Стандартное размещение батареи

Правильное расположение относительно окна батареи определяются строительными нормами. Однако профессионалы рекомендуют повесить батарею отопления так, чтобы она на ¼ часть своей ширины выступала за пределы подоконника. Это позволит создать наиболее эффективный тепловой экран вокруг окна.

Кроме того, рекомендуется конвектор под большой оконный проем выбирать с внутренним оребрением, чтобы процесс конвекции был максимальным.

В балконных блоках

Конвектор под стеклопакетом балконного блока рекомендуется устанавливать на всю ширину подоконника. Край батареи, выходящий к двери блока, рекомендуется разместить на расстоянии 3-4 см от нее. В этом месте не рекомендуется устанавливать запорную арматуру или регуляторы температуры. Для установки выбирается прибор, мощность которого на 10-15% больше расчетной для этого помещения.

Специальные конвекторы для панорамных окон

Радиаторы отопления под панорамные окна выбираются исходя из размеров пространства под окном. Часто бывает, что панорамное окно начинается на уровне пола, без подоконника. В таком случае рекомендуется установка возле окна батареи в напольном варианте. Если же напольное расположение радиатора не вписывается в концепцию интерьера можно установить конвектор под пол, закрыв его декоративной решеткой.

Конвектор в полу под витражами

Витражные окна в последнее время становятся все более популярными не только для украшения лестничных площадок и зимних садов, но и рабочих кабинетов, и жилых комнат

И если в помещении имеется такое окно, то радиаторы для витражных окон рекомендуется устанавливать так, чтобы они не отвлекали внимание и гармонично вписывались в интерьер. Специфика установки таких приборов заключается в том, чтобы максимально эффективно обеспечить направление теплого воздуха на витраж. Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет

Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель

Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет. Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель.

Скрытая установка радиаторов под подоконник

Удовольствие иметь широкий подоконник-лежанку и смотреть на падающий снег позволительно не многим. Обычно такие широкие подоконники устраиваются в старых домах, с широкими стенами. Поэтому чтобы лежанка была не только удобной, но и теплой под подоконником должен стоять массивный радиатор, способный обогреть большую площадь подоконника. А для того чтобы тепло проникало в помещение в теле подоконника проделываются отверстия.

Напольные батареи

Для окон в полную высоту помещения часто не хватает элемента, визуально ограничивающего пространство. И именно здесь стоит вспомнить о напольных радиаторах. В таких приборах вместо настенного крепления предусмотрены обычные ножки, так что при монтаже отпадает необходимость искать точку опоры для кронштейна. Батарея просто устанавливается на ножки, которые фиксируются на полу дюбелями.

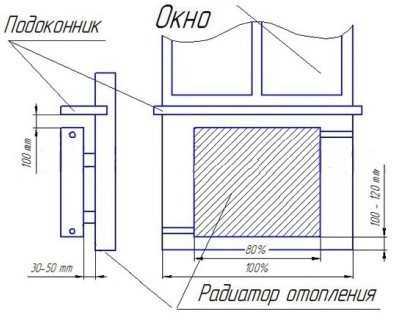

Размещение приборов отопления

Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.

На это в СНиП по установке теплового оборудования есть четкая инструкция:

• Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
• Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
• Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.

Биметаллические отопительные приборы

Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:

• Имеют четыре точки возможного подключения – две верхние и две нижние;
• Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;

Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

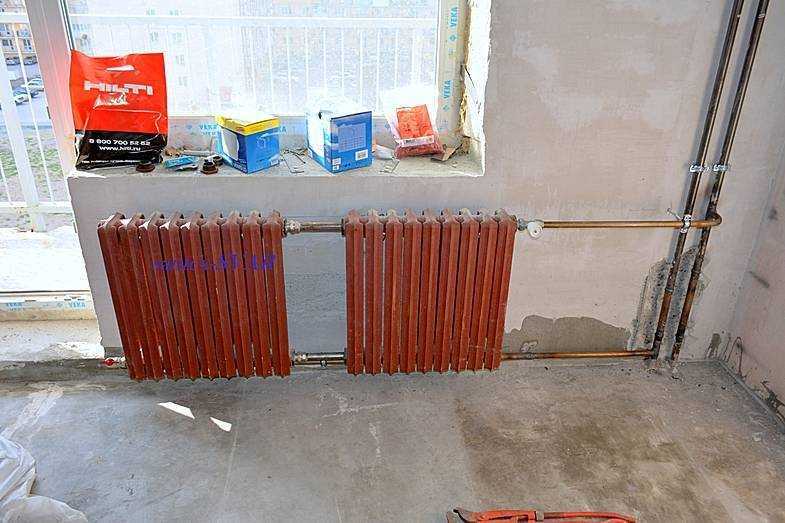

Совет! Лучше обдумать вопрос, как правильно подсоединить два радиатора отопления 7-8 секционных вместо одного прибора из 14 или 16 секций. Это будет намного проще в монтаже и удобней в уходе.

Еще один вопрос — как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:

Еще важно и место, куда вы планируете установить отопительный прибор

• В процессе создания новых сетей отопления;
• При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
• В случае недогрева можно нарастить батарею, присоединив дополнительные секции.

Алюминиевые батареи

Интересно! По большому счету следует заметить, что диагональное подключение отличный вариант для любого типа батарей. Не знаете, как соединить алюминиевые радиаторы между собой. подключайте диагонально, не прогадаете!

Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.

Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается

Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.

Совет! Не спешите снимать фабричную упаковку (пленку) с установленных отопительных приборов до окончания отделочных работ в помещении. Это оградит покрытие радиаторов от повреждений и загрязнения.

https://youtube.com/watch?v=y9a35JHa0TM

Сам рабочий процесс не занимает много времени, вам не потребуется какой-либо специальный навык или дорогостоящее оборудование, все необходимые инструменты вы сможете приобрести в любом строительном магазине. И не забывайте, соединение прослужит вам долго и без хлопот только лишь в том случае, если вы использовали в работе качественные материалы и следовали всем правилам установки отопительной системы.

Мы говорим именно о том, что указано на данном рисунке

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Обвязка полипропиленовыми трубами – принцип выполнения

В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.

Для обвязки рациональнее всего использовать полипропиленовые угловые шаровые краны – они значительно проще в монтаже, да и стоимость их относительно невелика.

Обвязка полипропиленовыми трубами выполняется следующим образом:

в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой;
посредством заранее прикрепленных скоб на стене фиксируются трубы

Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.. Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора

Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Мы уже практически знаем, как правильно подсоединить радиатор отопления. Подсоединение кранов выполняется так:

• изначально кран необходимо разобрать;
• в радиатор вкручивается штуцер с накидной гайкой;
• при помощи специального ключа закручиваем гайку.

Для качественного выполнения столь простого, и в то же время, достаточно важного действия необходимо будет использовать специальный ключ – без него вы не сможете нормально затянуть «американку». Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

• уплотнители;
• набор ключей;
• пакля;
• резьбовая паста;
• нити для резьбы.

Инструменты и материалы для монтажа радиаторов отопления

Где установить радиатор?

Правильное подключение радиаторов отопления позволяет получить помимо непосредственно обогрева еще и защитную функцию. Это значит, что поднимающиеся теплые потоки формируют полосу, препятствующую поступлению холодных потоков в помещение. При создании этого эффекта вам станет совершенно не интересно, по какой схеме подключать радиатор. Как раз в связи с этой особенностью чаще всего устройства и устанавливаются под оконными проемами.

Для обеспечения наилучшей защиты подобного рода, вам до того, как начинать установку радиаторов, следует правильно определиться с местом установки. Продумать это заранее не будет лишним, т.к. потом вы ничего не сможете изменить.

Еще не лишним будет не только определиться с местом расположения, но и типом расположения, т.к. это пригодится при дальнейшем планировании монтажа батарей отопления.

Существует несколько основных правил размещения от предметов и поверхностей, которые требуется соблюдать:

1. Расстояние от подоконника до батареи
– не меньше, чем 10 сантиметров;

2. Расстояние от пола до батареи
– не меньше, чем 12 сантиметров;

3. Расстояние от стены до батареи
– не меньше, чем 2 сантиметра.

Подбор вида обвязки

Схема обвязки радиаторов отопительной системы подбирается исходя из следующих факторов:

• типа системы, подающей тепло в помещение;
• способа соединения радиатора с центральными магистралями.

Определение типа системы

Прежде чем приступать к подбору обвязки отопительного оборудования необходимо определить тип системы отопления помещения. В настоящее время применяются следующие типы:

• однотрубные системы;
• двухтрубные системы.

Однотрубное отопление – это система, в которой все отопительное оборудование связано одной трубой. Теплоноситель последовательно попадает в каждый радиатор и возвращается в котел по одному замкнутому контуру.

Отопительная система с одним замкнутым контуром

Преимуществами однотрубной отопительной системы являются:

• сбалансированность системы, что позволяет добиться равномерного прогрева всех подключенных радиаторов;
• увеличенная скорость прогрева;
• эстетичный вид и минимальное количество занятого пространства;
• простота монтажа;
• экономия на материалах.

К недостаткам можно отнести:

• взаимосвязанность всех элементов системы, что приводит к невозможности выполнения ремонтных работ одного из них без отключения другого;
• сложность регулирования температуры теплоносителя;
• необходимость установки насоса с большим показателем мощности.

Двухтрубное отопление включает в себя два магистральных трубопровода. Один доставляет теплоноситель к радиаторам, а второй – возвращает к отопительному оборудованию.

Отопительная сеть с двумя магистральными трубопроводами

Достоинствами такой системы являются:

• одинаковая температура всех радиаторов, так как теплоноситель на отдельную батарею поступает непосредственно из отопительного прибора;
• возможность сооружения системы с меньшим внутренним давлением, что позволяет устанавливать оборудование меньшей мощности.

Наиболее существенным недостатком является стоимость системы. Принято считать, что затраты на приобретение материалов увеличиваются в 2 раза. На самом деле данное утверждение неверно, так как при однотрубной системе требуются меньшее количество труб, но с большим диаметром, а для двухтрубной – наоборот.

Однотрубная система отопления организована практически во всех многоквартирных домах старой постройки. Также ее целесообразно устанавливать в дачных домиках, площадью до 150 м². В новых домах и загородных коттеджах устанавливается двухтрубная система.

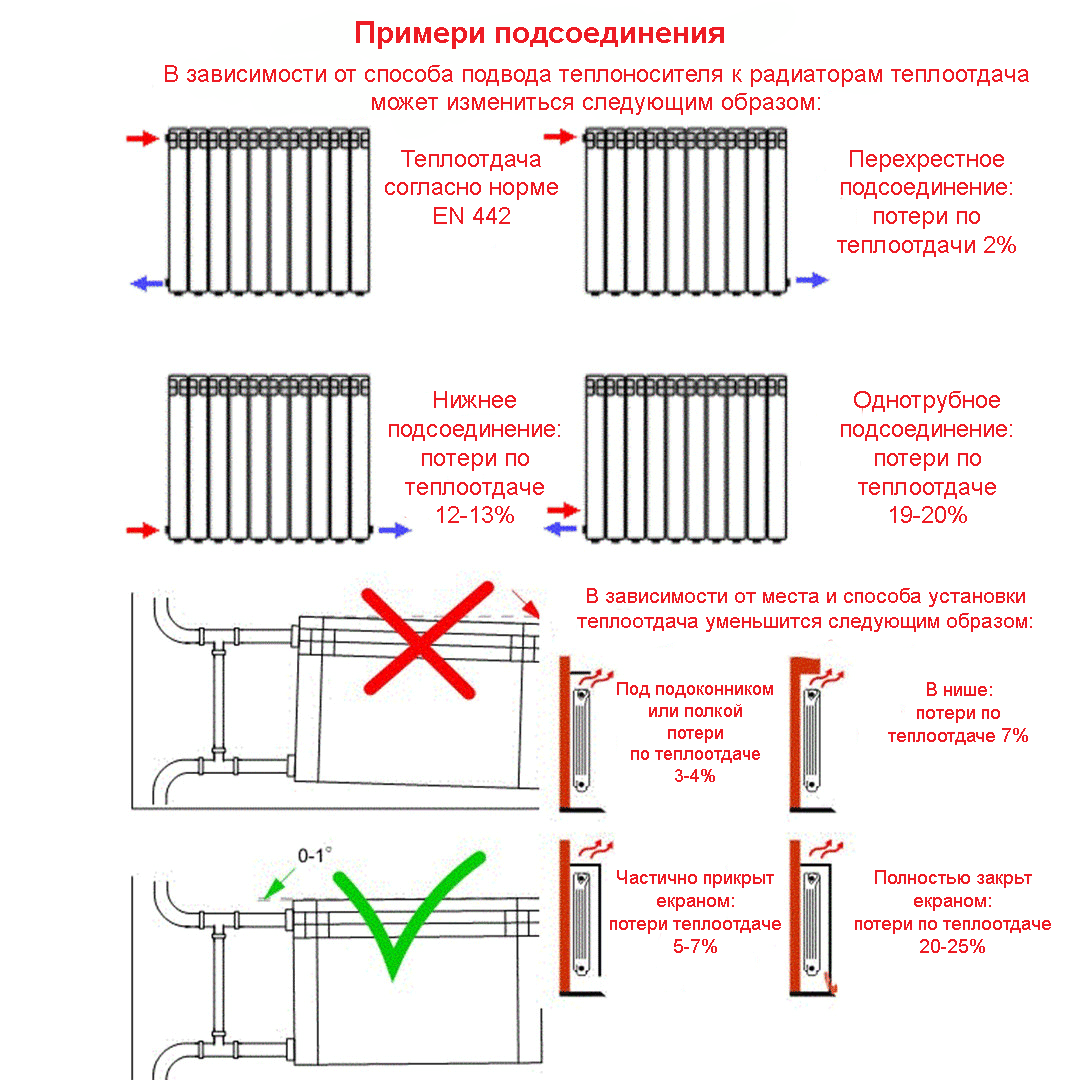

Варианты подключений

Способы подключения радиаторов также зависят от расположения труб в частном или многоквартирном доме. Выделяют:

боковое соединение, при котором входящий и отводящий патрубки располагаются с одной стороны радиатора. Такой тип отличается минимальными затратами на обустройство подключения (последовательное соединение), эстетичностью и минимальными потерями тепловой энергии. Как правило, применяется в большинстве многоквартирных домов;

Боковое подключение радиатора

диагональное соединение. В отличие от предыдущего случая ввод и вывод располагаются с противоположных сторон батарей отопления. Основное преимущество – возможность равномерного прогрева радиаторов с большим количеством секций (от 12 штук);

Диагональное подключение батареи

нижнее соединение – входящий и выводящий патрубки подводятся снизу. Достоинствами такого способа является эстетичность и возможность вмонтировать магистрали с пол или стену. К недостаткам относятся значительные потери тепловой энергии, находящиеся на уровне 1 % – 15%.

Нижнее подключение отопительного прибора

Этапы подключения

Технология работы зависит от выбранного комплекта фурнитуры и материала труб. Если трубы прокладываются по поверхности стен в комнате, то лучший вариант, это классические металлические трубы.

Если тепловые магистрали заранее прокладываются под штукатуркой, или в специально предусмотренных каналах, то можно использовать более современный вариант. Например, полипропиленовые термостойкие трубы.

Работы со стальными трубами проводятся стандартным сантехническим инструментальным комплектом. С пластиковыми трубами и фитингами требуются специализированные обжимные инструменты. Они нужны не для всех фитингов. Многие системы имеют резьбовую систему обжатия.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Естественное или принудительное движение воды?

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение

Схема подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды

Для домов площадь которых 100 м2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Типы циркуляции теплоносителя и варианты подключения

Теплоноситель, которым в большинстве случаев выступает вода, может циркулировать в отопительной системе двумя способами – принудительно и естественно. Принудительная циркуляция подразумевает наличие в отопительной системе специального насоса, посредством которого и производится перемещение теплоносителя. Насос может быть элементом отопительного котла (то есть, он встроен вовнутрь) или же его устанавливают непосредственно перед нагревательным котлом – на трубу обрата. При разработке схема подключения батарей отопления должна заранее правильно определить место для насоса.

Во многом виды подключения радиаторов отопления зависят не только от типа циркуляции теплоносителя. Помимо этого, необходимо также учитывать продолжительность труб системы и особенность их расположения.

Данный тип подключения радиатора предполагает, что и труба подачи горячего теплоносителя, и труба обрата будут подключены к одной стороне батареи. Использование подобного принципа подключения является наиболее рациональным для одноэтажных домов. Особенно он подходит в том случае, если планируется подключение достаточно длинных радиаторов – до 14-15 секций. Однако в случае если число секций больше 15, возможно снижение эффективности обогрева – то есть, последние секции радиатора будут более холодные, чем те, которые ближе к трубам. Поэтому, в таком случае, следует выбирать иные варианты подключения радиаторов отопления.

Седельное и нижнее подключение

Подобное подключение подходит для тех систем, трубы которых вмонтированы под поверхность пола. В таком случае, над поверхностью будет лишь небольшой отрезок трубы, который подводится к нижнему патрубку. При этом подводящая труба монтируется с одной стороны радиатора, а отводящая – с другой. Недостатком такого метода подключение является существенная (до 15%) теплопотеря. В верхней части радиатор может прогреваться не полностью.

Диагональное подключение радиаторов отопления рациональнее всего применять для радиаторов с большим количеством секций. Конструкция радиатора позволяет теплоносителю распределяться внутри секций максимально равномерно – это дает возможность получать максимальную теплоотдачу. Суть подключения проста – к верхнему патрубку подключается труба подачи нагретого теплоносителя. А к нижнему патрубку с другой стороны радиатора подводится труба обрата. Достоинством подобного типа подключения является минимальная теплопотеря – она составляет всего 2%.

От того, насколько правильно вы определите способы подключения батарей отопления к вашей отопительной системе, и будет зависеть качество обогрева помещения. Предложенные варианты подключения батарей отопления являются предельно простыми и максимально качественными.

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

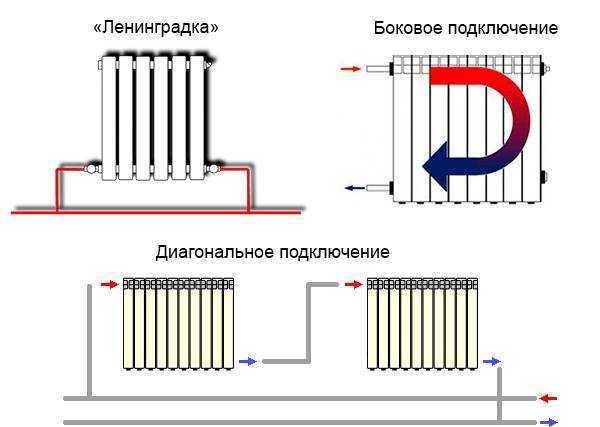

Типы подключения труб и радиаторов

Подключение батарей отопления бывает:

боковое – такое подключение батареи к системе отопления является наиболее распространенным. При таком типе подключения труба с горячим теплоносителем подводится к верхнему патрубку, а труба обрата подключается к нижнему. То есть, обе трубы расположены по одну сторону радиатора. Такое соединение батарей отопления является наиболее продуктивным – при нем наблюдается наименьшая теплопотеря. Однако не стоит использовать подобное присоединение радиаторов отопления, количество секций которых больше 15.
диагональное подсоединение батарей отопления – применяется для достаточно длинных батарей. При таком типе труба с горячим теплоносителем подключается к верхнему патрубку радиатора с одной стороны, а труба оттока остывшего теплоносителя – к нижнему патрубку с другой стороны. Такое подсоединение радиатора отопления позволяет теплоносителю распространяться по всему радиатору максимально равномерно

Важно учесть – если вы выберете диагональное соединение радиаторов отопления между собой, но при этом подача горячей воды осуществляется через нижний патрубок, а отток – через верхний, эффективность работы системы снизится примерно на 10 %.
нижнее соединение радиаторов отопления. Используется лишь в том случае, когда трубы отопления спрятаны под пол

КПД радиаторов, подключенных таким образом примерно на 10% ниже, чем у тех, которые подключены боковым методом.

Варианты подключения радиатора отопления

Как правильно установить алюминиевую батарею своими руками?

Такой процесс проходит поэтапно.

Подготовительные работы

Они начинаются с того, что производится определение места будущей установки радиатора и фиксируются кронштейны.

Для грамотного расчёта монтажа батареи обязательно учитываются следующие строительные показатели отступов:

• от 10 см и более — от подоконника;
• 3–5 см от стены;
• примерно 12 см от уровня пола.

Фиксация кронштейна к стене производится с помощью дюбелей. Отверстия, оставленные сверлом, заполняются цементом.

Если батарея напольного типа, то она помещается на специальную подставку, а к стене крепится слегка, лишь для установки её устойчивого баланса.

Сборка радиатора

Перед непосредственным запуском батареи, необходимо пошагово произвести монтаж:

• вкрутить заглушки и радиаторные пробки;
• стыковка с запорной арматурой;
• сбор терморегуляторов;
• контроль устойчивости ниппелей;
• фиксация воздухоспускных клапанов.

Внимание! Для дальнейшей правильной эксплуатации клапанов требуется установить их выпускные головки таким образом, чтобы они были обращены вверх. После выполнения всех шагов радиатор фиксируется на кронштейны

После выполнения всех шагов радиатор фиксируется на кронштейны.

Крюки располагаются между секций. Подробная инструкция по сборке алюминиевого источника обогрева помещения должна идти с ним в комплекте.

Монтаж

Перед установкой нужно слить воду с системы отопления. При необходимости лучше использовать насос. Если работает центральное отопление, то замену радиатора своими руками нужно согласовать с коммунальными службами. Старые батареи и крепления нужно снять.

Расположение радиатора

Для правильной циркуляции теплого воздуха при установке радиатора нужно соблюдать условия:

1. Центр батареи должен совпадать с центром подоконника. Допускается отклонение в сторону не больше 2 см.
2. Ширина батареи составляет от половины до 2/3 от ширины окна.
3. Расстояние от радиатора до пола должно быть в пределах 6-12 см.
4. Верхний край радиатор должен располагаться в 5-10 см от подоконника.
5. Расстояние между стеной и батареей – от 2 до 5 см.
6. Существует мнение, что систему отопления нужно вешать с наклоном приблизительно в 1 см, чтобы воздух скапливался со стороны крана воздухоотведения. По нормам СНИПа радиатор должен висеть ровно. Это предотвратит скопление воздуха.
7. Если в помещении несколько радиаторов, они должны быть расположены на одном уровне.

Правильное расположение чугунной батареи
