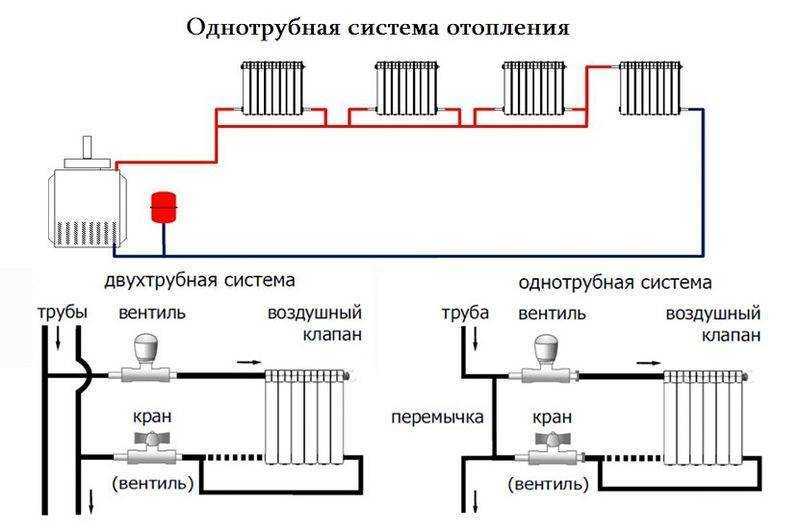

Однотрубная система отопления: ее плюсы и способы подключения

Запуск отопления в многоэтажке

Работоспособность отопительной системы зависит не только от ее конструктивных особенностей, но и от правильности запуска. Неравномерный прогрев отдельных этажей или стояков, завоздушины, массовые течи – распространенные последствия невнимательности слесаря к правилам запуска.

Чтобы правильно запустить отопление в многоквартирном доме, нужно придерживаться следующего порядка:

1. Предварительно произвести опрессовку – гидравлическое испытание системы на предмет ее герметичности и целостности.
2. Осуществить плавный запуск теплоносителя по внутридомовой магистрали. Циркуляционные насосы запускаются на минимальных оборотах, чтобы вода медленно заполнила систему.
3. Заполнять трубопровод через обратку, чтобы снизить лишнюю нагрузку на старые радиаторы и вытеснить из системы воздух.
4. Выпустить оставшийся воздух в верхних точках системы через воздушные клапаны.
5. Когда в квартиры подается отопление, следует проверить степень прогрева и работоспособность всех радиаторов в доме. Если жильцы не жалуются, батареи прогреваются, течей нет, отопление и циркуляционные насосы запускаются на необходимую мощность.

Каким бывает отопление

Имея в виду отопление многоквартирного дома, нельзя похвастать большим выбором. Все дома отапливаются примерно по одной и той же схеме. В каждом помещении находится чугунный радиатор отопления (его размеры зависят от размеров помещения и его назначения), в который подается горячая вода определенной температуры (теплоноситель), приходящая с тепловой станции.

Однако вся схема подачи воды может различаться в зависимости от того, какая разводка отопления предусмотрена в конкретном здании – однотрубная или двухтрубная. Каждый из этих вариантов имеет определенные достоинства и недостатки. Чтобы лучше разобраться в этом вопросе, нужно точно знать все о первых и о вторых. Так что коротко опишем их.

Двухтрубная система отопления

Лишена тех недостатков, которые присущи описанной выше системе отопления. Конструкция этой системы существенно отличается. Горячая вода, пройдя через радиатор отопления, попадает не в трубу, ведущую к следующему радиатору, а сразу в возвратный канал. Оттуда сразу отправляется назад, на тепловую станцию, где будет нагрета до нужной температуры.

Подробней узнать о двухтрубной системе отопления можете из статьи на нашем сайте.

Конечно, этот вариант требует значительно больших затрат как при монтаже системы, так и при обслуживании. Зато эта схема устройства отопительной системы позволяет обеспечить одинаковую температуру во всех отапливаемых зданиях.

Она дает также возможность устанавливать счетчик отопления. Установив его на радиатор отопления, владелец может самостоятельно регулировать уровень его нагрева и, соответственно, снижать затраты на оплату счетов за отопление.

В однотрубной системе отопления такой вариант невозможен. Уменьшая количество горячей воды, проходящей через радиаторы, вы таким образом можете доставить немало хлопот соседям, к которым теплоноситель попадает, пройдя через вашу квартиру. То есть правила отопления в этом случае будут откровенно нарушены.

Изменить тип системы отопления в квартире невозможно, это требует титанических усилий и огромной работы, которая затронет весь дом. Но все же знать о плюсах и минусах разных видов систем отопления будет полезно каждому владельцу квартиры.

В этом видео сделан широкий обзор различных систем отопления.

Особенности теплоснабжения многоэтажных домов

Схема отопления многоэтажного дома

Автономное отопление многоэтажного дома должно выполнять одну функцию — своевременную доставку теплоносителя каждому потребителю с сохранением его технических качеств (температуры и давления). Для этого в здании должен быть предусмотрен единый распределительный узел с возможностью регулирования. В автономных системах он совмещен с устройствами нагрева воды — котлами.

Характерные особенности системы отопления многоэтажного дома заключаются в его организации. Она должна состоять из следующих обязательных компонентов:

• Распределительный узел. С его помощью происходит подача горячей воды по магистралям;
• Трубопроводы. Они предназначены для транспортировки теплоносителя в отдельные комнаты и помещения дома. В зависимости от способа организации бывает однотрубная или двухтрубная система отопления многоэтажного дома;
• Контрольно-регулирующая аппаратура. Ее функция — изменение характеристик теплоносителя в зависимости от внешних и внутренних факторов, а также его качественный и количественный учет.

На практике схема отопления жилого многоэтажного дома состоит из нескольких документов, включающих в себя помимо чертежей расчетную часть. Она составляется специальными проектными бюро и должна соответствовать текущим нормативным требованиям.

Отопительная система является неотъемлемой частью многоэтажного дома. Ее качество проверяется при сдаче объекта или во время осуществления плановых проверок. Ответственность за это лежит на управляющей компании.

Конструктивные особенности схемы отопления

В цепи отопления за элеваторным узлом находятся разные задвижки. Их роль нельзя недооценивать, поскольку они дают возможность регулировать отопление в отдельных подъездах или в целом доме. Чаще всего регулировка задвижек осуществляется вручную сотрудниками теплоснабжающей компании, если возникает такая необходимость.

В современных зданиях нередко используются дополнительные элементы, вроде коллекторов, тепловых счетчиков на батареи и другого оборудования. В последние годы почти каждая система отопления высотных зданий оснащается автоматикой, чтобы минимизировать вмешательство человека в работу конструкции (прочитайте: «Погодозависимая автоматика систем отопления — об автоматике и контроллерах для котлов на примерах «). Все описанные детали позволяют добиться лучшей производительности, повышают КПД и дают возможность более равномерно распределять тепловую энергию по всем квартирам.

Поломки и неисправности

К характерным неисправностям ГВС относятся:

• выход из строя оборудования;

• шумы в работе системы;
• температура отопительных приборов ниже нормы;
• слабый напор горячей воды;
• температурный разброс теплоносителя по этажам дома;
• утечки в соединениях;
• коррозия трубопроводов и запорной арматуры.

Шумы, как правило, вызваны вибрацией неправильно установленных насосов, износом подшипников электродвигателей, ослаблением креплений трубопроводов, выходом из строя регулирующих вентилей.

К понижению температуры отопительных приборов приводят воздушные пробки в самих приборах, разрегулирование элеваторного узла, засоры и нарушение теплоизоляции в отопительных стояках.

Слабый напор воды при отсутствии засоров чаще всего вызывается неисправностями подкачивающих насосов. Своевременное техническое обслуживание повышает надежность системы теплоснабжения.

Вертикальная и горизонтальная двухтрубная система

Есть два типа организации двухтрубной системы – вертикальная и горизонтальная. Вертикальная применяется чаще всего в многоэтажных домах. Она требует большего количества труб, зато легко реализуется возможность подключения радиаторов на каждом этаже. Главное достоинство такой системы – автоматический вывод воздуха (он стремится вверх и там выходит или через расширительный бачек или через спускной вентиль).

Двухтрубная вертикальная разводка системы отопления многоэтажного дома

Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах. Для стравливания воздуха из системы на радиаторах устанавливают краны «Маевского».

Двухтрубная горизонтальная схема отопления двухэтажного частного дома (кликните по картинке чтобы увеличить масштаб)

Вертикальные однотрубные системы с верхней разводкой

Схемы с верхней разводкой характеризуются большой гидравлической устойчивостью и применяются в зданиях с количеством этажей от 4 до 9 и более. Они могут использоваться как с проточными стояками, так и с обходными участками (осевыми или смещенными), с односторонним (схема 1) или двусторонним (схема 2) присоединением приборов к стояку.

В таких системах основная магистраль проходит на чердаке или верхнем этаже, а к ней подключаются вертикальные стояки отопления.

Данная схема доставляет теплоноситель в последующие по ходу движения приборы со сниженной температурой. В зависимости от способа подключения (проточный или с байпасом) в нижерасположенных приборах температура воды будет больше или меньше отличаться от температуры в верхних радиаторах. Поэтому в последних на стояке приборах отопления понадобится больше секций, чтобы добиться требуемой теплоотдачи.

Видеоролик о вертикальной однотрубной системе с верхней разводкой (вертикальной ленинградке) в многоэтажном доме.

На третьей схеме представлена система с «опрокинутой» циркуляцией. Они применяются в зданиях повышенной этажности (10 этажей и более). Стояки в таких системах могут быть проточными или со смещенными обходными участками (осевые обходные участки не применяются). Присоединение приборов к стояку может быть односторонним и двусторонним.

В системах с опрокинутой циркуляцией не рекомендуется применять колончатые стальные и чугунные радиаторы.

Однотрубная система отопления с верхней разводкой в двухэтажном доме

В такой системе горячая вода подается к приборам двух этажей по одной подающей трубе, а охлажденная в приборах вода отводится общей обратной трубой.

На схеме изображена однотрубная (хотя, её уже можно назвать комбинированной) система отопления двухэтажного дома, с верхней разводкой, с двусторонним и односторонним подключением приборов, с естественной циркуляцией теплоносителя и открытым расширительным баком. Данную схему можно реализовать и с закрытым расширительным баком и принудительной циркуляцией. Бачек можно будет расположить поближе к котлу, а насос поставить после объединения обратных линий.

Однотрубные системы характеризуются простотой и экономичностью при монтаже, затраты на их содержание также меньше.

Для жилых зданий однотрубная система отопления с верхней разводкой более целесообразна, чем система с нижней разводкой.

Теплоноситель, применяемый для теплоснабжения

В качестве носителя тепла, циркулирующего по трубопроводам и радиаторам, используется горячая вода. В центральных тепловых сетях и автономных котельных ее специальным образом обрабатывают для удаления растворенного кислорода, солей жесткости и нерастворимых примесей. Это позволяет сделать меньше коррозионное воздействие на металлические трубы, избежать отложений накипи и образования илистых засорений.

Подготовленная вода стоит дороже обычной водопроводной и поэтому ее слив для выполнения ремонта системы отопления многоквартирного дома и последующее ее заполнение, чтобы запустить, могут происходить только с разрешения и под контролем теплоснабжающей или эксплуатирующей организации. Самовольный слив теплоносителя из отопления влечет за собой административное наказание в виде штрафа.

Монтаж однотрубной системы отопления с нижней разводкой в частном доме

Если при естественной циркуляции чаще применяется верхняя разводка магистрали, в случае с принудительной циркуляцией целесообразнее использовать систему с нижней разводкой. Принудительный тип циркуляции в системе отопления подразумевает установку элементов в следующем порядке:

1. Нагревательный котел любого типа: твердотопливный, дизельный, электрический или газовый. Котел в системе с нижней разводкой должен находиться на более низком уровне, чем основная магистраль. Нет необходимости устанавливать котел в подвале, можно сделать для него углубление в полу, залитое бетонной стяжкой.
2. Разгонный коллектор – труба, возвышающаяся над основной магистралью не менее, чем на 1,5 метра. В этом сегменте осуществляется отвод отопительной трубы в расширительный бак.
3. Расширитель, необходимый для регулировки постоянного давления. Использование бака предотвращает возникновение аварийной ситуации, связанной со скачками давления. Во внутренней полости расширителя есть мембрана с воздухом с одной стороны, а с другой – выход для горячей воды. Благодаря закрытой конструкции расширителя вода не остывает при прохождении через него.
4. Трубопровод, распределенный по периметру всего отапливаемого помещения. Монтировать его можно из полипропиленовых, медных, металлопластиковых труб. Схему трубопровода рекомендуется планировать таким образом, чтобы начало контура приходилось на наиболее нуждающиеся в отоплении комнаты.
5. Радиаторы, размещенные в последовательном порядке. Для улучшения теплоотдачи и более сбалансированному прогреву секций в системе с нижней разводкой радиаторы можно подключать в диагональном порядке. При этом вход магистрали в радиатор будет находиться в верхней точке, выход – в нижней.
6. Циркуляционный насос располагается в конце контура перед входом в котел.

Чтобы предупредить скачки давления в системе, следует установить расширительный бак

При установке радиаторов необходимо предусмотреть возможность выпуска воздушных пробок. Краны для выхода воздуха будут размещены в верхней части батареи. Выпускать скопившийся воздух нужно перед началом каждого отопительного сезона. В системе многоэтажного дома вывод воздуха осуществляется на верхних этажах. Существуют также более дорогие- автоматические — воздухоотводчики, включающиеся самостоятельно при необходимости.

Виды систем отопления многоквартирных домов

В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:

По расположению источника тепла

• Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
• Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
• Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.

Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.

По характеристикам теплоносителя

• Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
• Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.

По схеме разводки

Основные схемы отопления в многоквартирных домах:

• Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
• «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.

Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора

Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.

Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора

Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.

При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу

Когда необходима?

Необходимость циркуляции возникает в протяженных линиях с большим количеством абонентов, например, в многоквартирных домах или общественных зданиях. В тупиковом трубопроводе вода быстро остынет.

Это явление ярко выражено в ночное время, когда водоразбор практически прекращается, и вода теряет тепловую энергию.

Запуск циркуляции позволяет:

1. постоянно обновлять поток в трубах,
2. подогревать остывшую воду для обеспечения нормативных значений.

В небольших системах водоснабжения одноэтажных частных домов циркуляция используется редко. Расстояние от водонагревателя до точек водоразбора сравнительно невелико, поэтому нецелесообразно тратиться на приобретение или установку насоса, собирать петлю, запускать процесс.

Проще пропустить немного воды, успевшей остыть, чтобы получить нормальный горячий поток.

В двухэтажных домах или коттеджах система циркуляции становится необходимостью.

Вертикальные однотрубные системы с нижней разводкой

Такие системы выполняются с П-образными (схема а) и Т-образными (схема б) стояками. Их можно применять в жилых зданиях с чердаками и без, выстой в 3 и более этажа.

На первом рисунке (П-образный стояк) радиаторы 1 и 6 присоединены к стояку по проточной схеме. Батареи 2 и 5 подключены через байпас, смещенный от оси стояка. Обогреватели 3 и 4 имеют осевые замыкающие (обходные) участки. Стоит отметить, что затекание воды в приборы лучше при использовании смещенных (от оси стояков) обходных участков (приб. 2 и 5), и при этом обеспечивается компенсация температурного расширения стояков. Обычно в системе применяется какой-либо один (иногда два) вариант подключения.

Отопительные приборы в проточных (приб. 1 и 6) однотрубных системах на нижних этажах должны иметь больше секций по сравнению с приборами верхних этажей.

Так же на схемах показаны различные варианты установки вентилей для отключения приборов от системы.

В П- образных системах теплоноситель поднимается по одному стояку и сразу отдаёт тепло в радиаторах. Поэтому во втором стояке температура воды будет ниже и для получения требуемой теплоотдачи потребуется большее количество секций.

В стояке с Т-образной разводкой вода сначала поднимается вверх, после чего распределяется по двум обратным стоякам и потому понижение температуры теплоносителя будет более равномерным.

Достоинства и недостатки централизованного отопления

Теплопотери всегда присутствуют, так как длина магистрали может быть несколько десятков километров Любому оборудованию, техническим системам и коммуникациям присущи преимущества и недостатки. Доводы «за» и «против» рассматривают в совокупности с экономической составляющей и удобством эксплуатации.

К положительным качествам централизованного отопления относят:

• Текущие расходы при центральной системе сопоставимы или ниже, чем плата за энергоносители, приобретаемые в индивидуальном порядке.
• Большинство ТЭЦ, ГРЭС, районных котельных работают на любом виде топлива, что позволяет создавать аварийные запасы для работы.
• Из теплотехнического оборудования в жилых помещениях находятся только радиаторы. Котельные установки удалены от жилых массивов, вокруг них установлены санитарные зоны, что улучшает экологию.
• Собственник не приобретает дорогостоящее оборудование (котлы).
• Отопление квартиры не зависит от подачи в дом энергоносителей и электроэнергии.
• Снижается вероятность несчастных случаев и катастроф, связанных с утечками газа.
• Нет необходимости заключать договоры и платить за обслуживание газового оборудования.
• Аварии устраняет снабжающая организация в кратчайший срок за собственные средства.

Тарифы на тепло устанавливают региональные комиссии К недостаткам причисляют:

• потери в сетях, доставляющих тепло до дома — длина трубопровода может составлять 10 км;
• возможные расходы снабжающая организация закладывает в тарифы, поэтому оплата существенно выше, чем могла бы быть;
• ограниченную регулировку температуры в квартире, вызванную схемами построения внутридомовых сетей;
• невозможность отключения отдельной квартиры от общедомовой сети без решения суда;
• зависимость от тарифов (устанавливают региональные комиссии), повлиять на которые собственник жилья не в состоянии.

Как радиаторы отопления могут повлиять на температуру в помещении

Говоря про отопление квартиры и дома в целом, нельзя не уделить внимание радиаторам отопления. Все-таки именно они являются главными поставщиками тепла в большинство помещений квартиры

Большая часть людей привыкла к чугунным радиаторам, которые начали устанавливать в домах почти столетие назад.

Владельцы жилья красят их, завешивают шторами и тюлем и даже устанавливают специальные ширмы, чтобы их скрыть.

А ведь любые преграды уменьшают теплоотдачу, из-за чего температура в помещении может упасть на несколько градусов. Именно поэтому многие владельцы квартир предпочитают устанавливать более современные виды радиаторов. Они могут быть изготовлены из разных материалов.

1. Алюминий. Прекрасный материал – легкий, обладающий высокой теплопроводностью и изящный. Его не нужно красить, нагревается очень быстро, и через считаные минуты начинает отдавать тепло помещению. Увы, у него есть минусы. Например, вода с повышенной кислотностью может со временем нанести радиаторам отопления непоправимый вред. Кроме того, алюминий является довольно пластичным и мягким материалом. Слишком высокое давление (чаще всего на первых этажах 12–16-этажных зданий) может просто разорвать их.
2. Сталь. Выглядят эти радиаторы просто великолепно. Так же как и алюминиевые, очень быстро нагреваются и передают тепло окружающему помещению.

Так выглядит на сегодняшний день основной рынок радиаторов отопления. Большой выбор позволяет подобрать подходящее решение даже самому придирчивому покупателю, которого не устраивают устаревшие массивные радиаторы из чугуна.

Впрочем, если вы живете в доме, в котором часто наблюдаются перебои с подачей воды в систему отопления, не стоит спешить менять старые радиаторы. Да, они не слишком привлекательны. Кроме того, еще и медленно нагреваются.

Но стоит учитывать, что, не быстро нагреваясь, они также медленно остывают. То есть они обладают очень высокой тепловой инерцией. Поэтому такие радиаторы способны защитить вас от частых перепадов температуры, негативно сказывающихся на здоровье и самочувствии людей.

• Почему франции были необходимы реформы в 18 веке кратко



• Исследовательские проекты краеведческой направленности в начальной школе



• Что такое панисламизм кратко



• Упражнения с вопросами кто что в доу



• Почему в школе не учат

Способы поднять давление

Централизованное отопление проверяют холодной водой. Если обнаруживается падение давления, необходимо вернуть его на прежний уровень. Затем делают испытание горячей водой.

В многоквартирном доме решить подобную проблему самостоятельно невозможно. Лучшее, что получится — вывести воздух из труб. И также могут помочь:

• Ослабление резьбы путём нарушения сварных стыков.
• Остановка подачи в разные части обвязки.
• Уменьшение мощности системы на короткий срок.
• Осмотр вентилей на предмет пропускания рабочей жидкости.
• Нанесение мыла на соединения.

Внимание! Чтобы вернуть давление на нормальный уровень, рекомендуется обратиться к специалистам, особенно при обнаружении проблем в многоквартирном доме

Имеют ли право ЖКХ придумывать наименования своих услуг?

Государство стремится стандартизировать процедуру оплаты услуг ЖКХ, т. к. она проводится каждый месяц по всей стране. Поэтому был составлен перечень услуг, которые имеют свои названия. Организация не имеет право придумывать названия, т. к. это может привести к возникновению проблем у жильцов дома с расчетом и подтверждением расходов.

Приведенная выше информация указывает на то, что существует несколько различных систем водоснабжения и отопления. При разработке должны учитываться планировка, площадь сооружения, климатические условия и другие моменты. Поэтому составлением проекта занимаются профессиональные компании. Если в дом не попадает должное количество горячей воды или сушилка полотенца постоянно холодная, то есть вероятность того, что разработанный проект не соответствует установленным стандартам.

Назначение и принцип действия элеваторного узла

Выше было сказано, что вода в отопительной системе многоэтажного здания разогревается до 130 градусов. Но такая температура не нужна потребителям, и нагревать батареи до такого значения абсолютно бессмысленно, независимо от этажности: система отопления девятиэтажного дома в данном случае не будет отличаться от любой другой. Объясняется все довольно просто: подача отопления в многоэтажных домах завершается устройством, переходящим в обратный контур, которое называется элеваторным узлом. В чем смысл этого узла, и какие функции на него возложены?

Разогретый до высокой температуры теплоноситель попадает в элеваторный узел. который по принципу своего действия похож на инжектор-дозатор. Именно после этого процесса жидкость осуществляет теплообмен. Выходя через элеваторное сопло, теплоноситель под высоким давлением выходит через обратную магистраль. Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Требования и нормы обогрева квартиры

Комфортная температура для жизнедеятельности каждого человека определяется рядом факторов. Слишком высокая, как и слишком низкая температура, негативно влияет на состояние человеческого организма. Поэтому нормальной считается та температура, при которой организмом не включаются механизмы охлаждения и обогрева. К таким факторам относят:

• интенсивность рода деятельности человека;
• время года;
• суточные колебания температуры.

Люди, работающие в горячих цехах, или спортсмены, которые тренируются, не замерзнут и при низких температурах в помещении. В то время как офисным работникам нужны более теплые условия.

Также организм каждого человека подстраивается под общие климатические условия. Поэтому для комфортного существования зимой достаточно обогреть помещение до +19…+22°С, а летом — до +22…+25°С.

По правилам и нормам, в жилых помещениях порог минимальной температуры не должен опускаться ниже +18°С. Нормы обогрева для квартир разрабатывается проще, чем для рабочих площадей, потому что активность людей дома ниже, чем на производстве. Колебания допустимой температуры для каждой комнаты разное:

• кухня: оптимальной считается температура +19…+21°С, а допустимой — от +18…+26°С;
• туалет: +19…+21°С; +18…+26°С;
• ванная: +19…+21°С; +18…+24°С;
• коридор: +18…+20°С; +16…+24°С;
• кладовая: +16…+18°С; +12…+18°С.

Доказано, что во время сна организм не нуждается в дополнительном источнике подогрева, поэтому по ГОСТу разрешается понижать температуру в жилых помещениях на 3°С с 0 до 5 утра.

Преимущества и недостатки

Преимуществами данной системы считают:

• низкая себестоимость вследствие использования меньшего количества материалов;
• быстрый монтаж из-за минимального количества соединений, монтажных проемов, количества трубопроводов;
• простота и наглядность эксплуатации;
• более эстетичный, чем, например, у двухтрубной системы, внешний вид.

Недостатками же являются:

• невозможность регулировать проток теплоносителя через отопительный прибор независимо от последующих приборов;
• необходимость наличия циркуляционного насоса вследствие высокого гидравлического сопротивления, или устройства системы с естественной циркуляцией;
• повышенная изнашиваемость элементов отопления вследствие наличия избыточного давления, создаваемого циркуляционным насосом;
• необходимость компенсировать снижение температуры теплоносителя в каждом следующем приборе за счет увеличения его поверхности нагрева.

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.
