Замена напольного газового аогв на настенный котёл

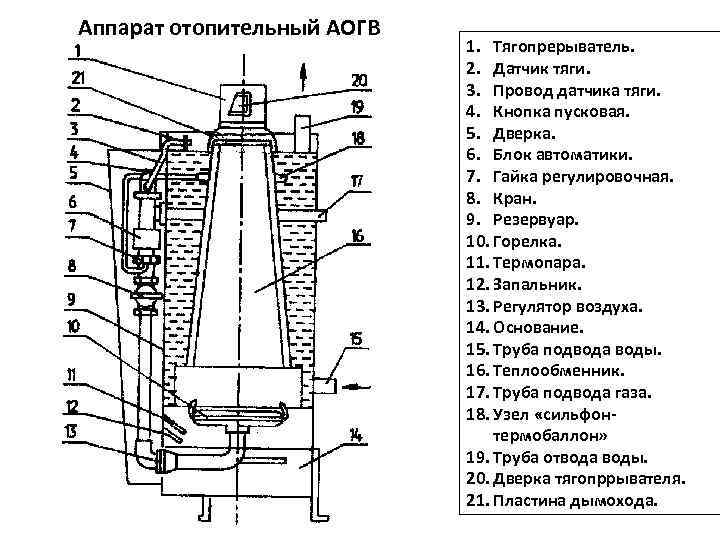

Как устроен котел АОГВ

Главным изменением в конструкции котлов АОГВ стало наличие современной системы автоматического контроля, по-прежнему работающей без подключения к электрической сети.

Котлы АОГВ, так же, как и их предшественники, представляют собой бак, заполненный водой, нагрев которой производится горелкой, установленной в нижней части резервуара. Нижний нагрев создает мощные конвективные восходящие потоки, отвод которых из котла нагрева осуществляется через трубу в его верхней части.

Нагретые дымовые газы поступают в жаротрубный теплообменник, проходящий через центральную часть котла и подключенный к дымовой трубе. Нагрев теплоносителя также осуществляется через стенки теплообменника, с которыми контактирует вода в котле.

Такое устройство обеспечивает КПД котла до 89%. Интересная особенность: при оптимальном соотношении тяги и давления в газопроводе КПД котла может быть значительно выше заявленного производителями.

Холодная вода из системы отопления поступает в котел самотеком, поэтому при монтаже котел АОГВ располагают в самой нижней части отопительной системы, иногда искусственно занижая его местоположение.

Розжиг горелки осуществляется от запальника. Непременным условием горения является наличие тяги, для контроля над которой котел снабжен датчиком тяги. При отсутствии тяги происходит автоматическое отключение подачи газа. Что характерно, при недостаточном разрежении в дымоходе или при задувании его ветром, подача газа в зону горения блокируется полностью. Горение запальника также прекращается.

Для контроля над уровнем нагрева теплоносителя используется термопара. При нагреве теплоносителя выше заданного значения подача газа отключается. При снижении температуры теплоносителя происходит возобновление горения газа.

Столь простая система автоматического контроля котла не обеспечивает постоянный уровень температуры в помещении и не позволяет менять режимы обогрева дома, но работает в любых условиях, что позволяет использовать котлы АОГВ в районах с перебоями электроэнергии или вовсе без подключения к ней.

Система автоматического контроля котла АОГВ выполняет следующие функции:

Какое газоснабжение выбрать: централизованное или автономное?

Автономное газовое отопление подразумевает использование в качестве топлива газа. Без его сжигания отопить дом не получится. При этом может использоваться магистральный или сжиженный газ. Если населенный пункт находится далеко от газовой магистрали, то отличным вариантом станет обустройство газгольдера для хранения сжиженного газа.

По газопроводу подается только природный газ, который состоит из метана. Сжиженная разновидность – это смесь пропана и бутана, которая для хранения и транспортировки помещается в баллоны или газгольдеры. Причем давление в таких емкостях достигает 15-18 атм.

При отсутствии газоснабжения АГВ отопление обустраивают с использованием сжиженного газа. При этом топливо в баллонах вместительностью 50 л использовать невыгодно, потому что емкости придется менять каждые три дня. Намного выгоднее обустроить газгольдер, который вмещает 20 м³ газа. При выборе габаритов емкости учитывают не только отопление дома газом, но и расход топлива на газовую плиту и камин.

Если учитывать стоимость подключения, то газопровод намного выгоднее, но эту схему можно реализовать только в газифицированных населенных пунктах. Однако при значительном удалении от магистрали установка газгольдера обойдется дешевле.

Другие особенности использования газгольдеров:

• не нужно переживать о давлении газа в трубе;
• простая эксплуатация;
• нужно не забывать производить заправку;
• периодически придется вызывать специалистов для проверки безопасности;
• монтаж системы проходит за 3 дня;
• при выборе котла отдайте предпочтение универсальным разновидностям, которые работают на сжиженном и природном газе, или тем, которые используют только СУГ (сжиженные углеводные газы).

Расшифровка АОГВ

Аббревиатура котел АОГВ 11 6 расшифровывается просто:

• А — аппарат;
• О — отопительный;
• Г — газовый;
• В — водогрейный.
• 11 6- мощность котла 11,6 кВт.

От обычных, типовых котлы АОГВ для индивидуального отопления квартир и домов, отличается энергонезависимостью, поскольку способны работать без источника тока, оснащением АСУП — автоматической системой контроля и управления, самостоятельно контролирующий режимы работы оборудования и горение в топке.

Принцип функционирования стандартной установки с закрытым контуром:

1. Теплоноситель выходит из агрегата к отопительным приборам с воздухоотводчиками.
2. Циркуляционный насос с предстоящим грязевиком размещается на обратном трубопроводе перед входом в котел.
3. Расширительный бачок монтируют в самой высокой точке системы отопления.
4. В системах, работающих с естественной циркуляцией, требуется проложить трубы с уклоном.

Все об отоплении с помощью АГВ

АГВ — в доме

В пятидесятые годы прошлого столетия, решая проблемы отсутствия централизованного отопления в небольших городах и поселках, правительство Советского Союза дало указание ученым разработать котел, который бы эффективно работал от газовой трубы и при этом не создавал больших проблем.

Так на свет появился АГВ — аппарат газовый водонагревательный. После этого агв отопление начало распространяться по всей стране, доказывая правильность принятого решения. К тому же аппарат стал использоваться еще и для организации горячего водоснабжения. Двойная выгода плюс экономия топлива.

Это устройство особенно отметили жители частных домов, площадь которых не превышала 100 квадратных метров. АГВ превосходно справлялся с возложенными на него обязанностями, работал эффективно, бесперебойно, не требуя присутствия человека. Обслуживать такой аппарат было легко, да и стоил он по тем временам не так уж дорого.

С тех пор много воды утекло, но старый АГВ до сих пор эксплуатируется во многих загородных домах, и менять его на другой, более современный агрегат, хозяева домов почему-то не спешат.

Производители не стали снимать этот вид отопительных котлов с производства — если есть спрос, зачем терять доходы. Они просто видоизменили его, усовершенствовали конструкцию, добавили современные контролирующие и регулирующие приборы, и АГВ снова в строю, только в новом виде.

Как работает АГВ

Конструкция аппарата достаточно проста. Он похож на самовар. Это емкость, в которой расположена вертикальная труба, а в пространство между стенками трубы и стенками самой емкости заливается вода. Она и будет играть роль теплоносителя.

Газ, сжигаемый в топке котла, проходит по трубе, отдавая ей свое тепло. Соответственно труба отдает тепло воде, размещенной в баке, после чего по законам физики та начинает свое движение вверх по стояку отопления.

Современные АГВ снабжаются автоматическим устройством, которое отвечает за подачу газа на горелку и контролирует эту подачу. Процесс контроля также прост.

В емкость аппарата установлен температурный датчик, который следит за температурой теплоносителя. При достижении необходимой величины, которую выставляют, налаживая режим работы отопительной системы, срабатывает автоматически заслонка. Она перекрывает газ, подводимый к горелке. Но при этом остается гореть небольшой фитиль. Температура теплоносителя понизилась — опять срабатывает датчик, и включается подача газа, который зажигается от фитиля.

Автоматика этого котла работает очень эффективно. Ведь газ является капризным видом топлива, поэтому обращаться с ним надо деликатно. В том случае, если погасло пламя фитиля, упало давление газа в трубопроводе, или забился дымоход, автоматика АГВ не включит его ни под каким предлогом.

Достоинства и недостатки АГВ

Перечень положительных качеств АГВ выглядит следующим образом:

1. Независимость от электричества. Данное качество зачастую оказывается основополагающим при выборе АГВ. Для работы рассматриваемого оборудования совершенно не требуется электричество, поэтому оно отлично впишется в ситуации, где с электричеством проблемы, или же если есть желание сэкономить на нем.
2. Дешевизна. В сравнении с любыми зарубежными аналогами АГВ выигрывают во всем, что касается стоимости оборудования. Это достоинство остается таковым даже с учетом крайне низкого КПД автономных газовых водонагревателей.
3. Экономичность. АГВ по праву считаются одним из самых экономичных видов газового отопительного оборудования.

Недостатки АГВ сводятся к следующему списку:

1. Большие размеры. Для установки АГВ требуется около 1 м 3 пространства – а это довольно много. Зачастую для монтажа подобного оборудования отводится отдельное помещение.
2. Внешний вид. АГВ с визуальной точки зрения представляет собой сугубо утилитарную вещь, в которой нет ни малейшей эстетической ценности. Помимо непрезентабельного вида самого нагревателя, система отопления обязательно дополняется крупногабаритными трубами и радиаторами, поэтому для создания хорошего интерьера приходится изощряться.

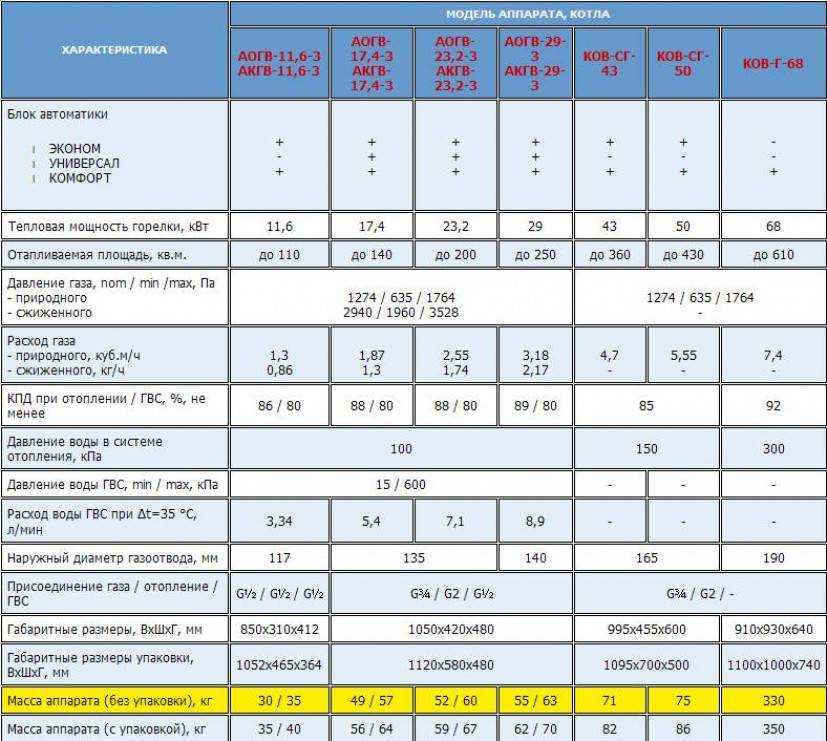

Обзор моделей

Модели напольных газовых котлов АОГВ имеют три модификации:

…

• эконом;
• универсал;
• комфорт.

Все изделия оборудованы стальным теплообменником.

АОГВ «Эконом»

Модель «Эконом» включает одноконтурные газовые напольные котлы и минимальный набор необходимых функций. Они оснащены стальным теплообменником, температурными датчиками, атмосферной горелкой, датчиком тяги и пьезоэлектрическим розжигом.

Автоматика управляет нагревом теплоносителя от 45º до 90ºC. Газовые агрегаты эффективно эксплуатируются как с открытыми камерами сгорания, так и с закрытыми.

Циркуляционный насос, встроенный в котел, осуществляет принудительное движение теплоносителя в контуре.

АОГВ «Универсал»

Модель АОГВ «Универсал» в отличие от «Эконом» дополнена модулирующей горелкой, которая постепенно меняет мощность горения, что способствует экономии топлива. Его можно переоборудовать на работу на сжиженном топливе.

Котлы АОГВ «Универсал» оснащены более совершенной автоматикой  SIT европейского производства. В нем имеются термический регулятор и пьезорозжиг.

…

Система безопасности блокирует работу агрегата при перегреве или для предотвращения аварийной ситуации.

Модификация «Универсал» имеет два контура и, помимо отопления, производит горячую воду.  Линейка «Универсал» представлена следующими моделями: АOГВ-11,6-3, АОГВ-17,4-3, АОГВ-23,2-3 и АКГВ-29-3. Их КПД в режиме отопления составляет 85%, при включении ГВС – 80%. Наиболее мощный агрегат способен отопить площадь до 250 м².

АОГВ «Комфорт» (КОВ)

Агрегаты серии «Комфорт» наиболее популярны у потребителей из ассортимента  газовых котлов Жуковского завода. Они представлены 15-ю моделями различной мощности от 11 до 43 кВт. Самый производительный агрегат способен отопить площадь до 350 м².

Напольные газовые котлы «Комфорт», как и предыдущие модели, имеет форму цилиндра. В нижней части размещена коробка управления, которая укомплектована американским блоком управления VS8620C “Honeywell” или итальянским  SIT 820 NOVA. Подробно о модели «Комфорт» можно узнать из видео.

Серия АКГВ

Двухконтурные напольные газовые котлы АОГВ представлены серией АКГВ (Аппарат комбинированный газовый водогрейный) и изготавливаются в 12 модификациях. Модель с максимальной мощностью 17,5 кВт способна отопить площадь до 150 м². Для переоборудования горелки под работу на сжиженном топливе имеется комплект жиклеров.

Данный агрегат абсолютно энергонезависим и имеет более высокий КПД в режиме отопления 88%. Он оборудован горелкой атмосферного типа. Расход природного газа небольшой – 1,87 м³/ч при мощности 17,4 кВт и 2,55 м³/ч при показателе 23,2 кВт.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

К обслуживанию аппарата допускаются лица, изучившие настоящий паспорт.

Монтаж и эксплуатация аппаратов должны соответствовать требованиям «Правил устройства и безопасности эксплуатации водогрейных котлов, водонагревателей и паровых котлов с избыточным давлением», а также требованиям «Правил безопасности систем газораспределения и газопотребления. ПБ 12 — 529», утвержденных Госгортехнадзором России.

Эксплуатация аппаратов должна осуществляться согласно «Правилам пожарной безопасности для жилых домов, гостиниц, общежитий, зданий административных учреждений и индивидуальных гаражей ППБ – 01 – 03».

Работа аппарата разрешается только с исправной автоматикой безопасности и терморегулирования.

Газовая автоматика безопасности должна обеспечивать:

1. Уменьшение подачи газа при достижении температуры воды в отопительной системе заданного значения.
2. Отключение подачи газа на основную горелку при превышении заданной температуры нагрева.
3. Отключение подачи газа в аппарат в следующих случаях:
   • при прекращении подачи газа на аппарат (за время не более 60 сек);
   • при отсутствии разрежения тяги или в топке котла (за время не менее чем 10 сек и не более чем 60 сек);
   • при погасании факела запальной горелки (за время не более 60 сек.).

При эксплуатации аппарата температура горячей воды не должна превышать  95 °С.

Запрещается:

1. эксплуатировать аппарат при частично заполненной водой системе отопления;
2. применять в качестве теплоносителя вместо воды другие жидкости**;
3. устанавливать запорно – регулирующую арматуру на подающей линии и трубопроводе, соединяющем систему отопления с расширительным баком;
4. эксплуатировать аппарат при утечке газа через соединения газопровода;
5. применять открытое пламя для обнаружения утечек газа;
6. эксплуатировать аппарат при неисправности газовой сети, дымохода или автоматики;
7. самостоятельно устранять неисправности в работе аппарата;
8. вносить какие-либо конструктивные изменения в аппарат, газопровод и систему отопления.

При неработающем аппарате все газовые краны: перед горелкой и на газопроводе перед аппаратом – должны быть в закрытом положении (ручка крана перпендикулярна газопроводу).

Обо всех неполадках при работе аппарата на газе необходимо немедленно сообщить аварийной службе эксплуатационного предприятия газового хозяйства.

В случае обнаружения в помещении газа следует немедленно прекратить его подачу, проветрить все помещения и вызвать аварийную или ремонтную службу. До устранения неисправности запрещается в помещении зажигать спички, курить, применять

** Допускается применение бытового теплоносителя «Ольга» (изготовитель: ЗАО «Завод органических продуктов») согласно инструкции на применение. После периода эксплуатации теплоноситель необходимо слить и провести его утилизацию.

Производитель оставляет за собой право вносить изменения в конструкцию и внешний вид изделия. Настоящая техническая документация может отличаться от описания выше, смотрите руководство по эксплуатацие вложенное каждый котел при покупке.

На данной странице использованы материалы сайта производителя ОАО «Боринское»

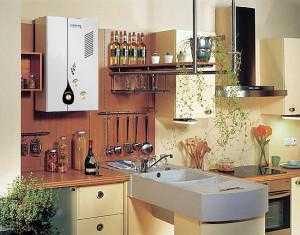

Процесс монтажа настенного котла

1. Участок стены под котел необходимо защитить слоем любого материала, не поддерживающего горения. Между ним и стеной оставляют зазор (4,5 см).
2. Перед началом установки настенных газовых котлов, рекомендуется под напором пропустить через котел воду. Это очистит входные трубки от мелкого сора, который неизменно остается на стенках после сборки.
3. На трубке, по которой подается вода, устанавливают фильтр и запорную арматуру (перед фильтром и после него).
4. Монтируют дымоход. При необходимости выполняют проверку тяги.
5. Самый ответственный момент – подключение к газопроводу. Его должны выполнить специалисты газовой службы. Для этого потребуется металлическая труба и специальный сгон, через который она устанавливается.
6. В завершение установки настенного газового котла в частном доме, необходимо подсоединить его к электросети, обеспечив автоматическим устройством для защиты от перегрузок.

Чем отличается аогв от газового котла

Вопросы и ответы

Да, при эксплуатации котлов марки АОГВ можно использовать сжиженный газ. При этом необходимо учитывать, что такой способ отопления рекомендован лишь для хорошо утепленных помещений площадью не более 70 кв.м. и при использовании котлов мощностью до 18 кВт.

Для котлов АОГВ установка циркуляционного насоса не обязательна. Тем не менее, при установке циркуляционного насоса увеличивается срок службы котла, возрастают его теплоотдача и характеристики эффективности всей отопительной системы.

При установке котла и пуске газа представитель специализированной организации газового хозяйства, произведший установку, в паспорте изделия обязан заполнить раздел «Отметка об установке аппарата и проведении технического обслуживания».

В случае возникновения каких-либо сомнений в исправности отопительного аппарата, необходимо обратиться в специализированную организацию газового хозяйства. Специалист организации производит осмотр системы и, при обнаружении неисправностей отопительного аппарата, заполняет «Акт дефектов», в котором обязан описать дефект и причину его возникновения.

В случае обнаружения дефекта, определённого в «Акте дефектов» как «заводской дефект», необходимо предоставить в организацию, где был приобретен аппарат, либо на завод-изготовитель: дефектный узел, заполненный «Акт дефектов», и копию заполненного раздела «Отметка об установке аппарата и проведении технического обслуживания».

АОГВ и котёл – изделия с одинаковыми потребительскими свойствами. В просторечии эти названия часто используются людьми для обозначения одних и тех же изделий. Строгое же различие между ними определяют два действующих стандарта, описывающих технические условия их производства. Термин «АОГВ» введен «ГОСТ 20219-74 – Аппараты отопительные газовые бытовые с водяным контуром. Технические условия» и распространяется на бытовые аппараты, работающие только на природном и сжиженном газе. Термин «котлы» введен «ГОСТ 20548-87 – Котлы отопительные водогрейные теплопроизводительностью до 100 кВт. Общие технические условия» иохватывает все остальные отопительные системы, работающие на твердом, жидком и газообразном топливе.

Для правильной установки отопительного оборудования необходимо обратиться в специализированные организации, имеющие право на данный вид работ.

Техническое обслуживание необходимо проводить по мере необходимости, но не реже одного раза в год. Объем технического обслуживания изложен в руководстве по эксплуатации в виде перечня обязательных работ.

Отопительные котлы могут иметь один или два водяных контура. Обычные, или одноконтурные котлы, содержат лишь один замкнутый водяной контур, используемый только для отопления помещений. Двухконтурные котлы дополнительно содержат второй проточный водяной контур, соединенный с водопроводной магистралью и предназначенный для горячего водоснабжения помещений. Оба контура гидравлически никак не связаны между собой и контур горячего водоснабжения нагревается путём косвенного нагрева от контура отопления.

Принцип работы АГВ

Основным элементом АГВ является бак. Через него нагретый теплоноситель (вода) подается в отопительную сеть квартиры. При горении газ осуществляет нагрев жаровой трубы-теплообменника, которая расположена внутри самого бака.

Жаровая труба уже и отдает тепло воде в баке. Она связана с дымоходом, в который и выводятся все продукты сгорания. Автоматическое устройство связано с клапаном, который включается для подачи газа. Так поддерживается необходимая температура теплоносителя в нагревательном баке.

Общий вид подключенного АГВ

Отопительная сеть состоит из таких элементов:

• расширительный бачок;
• трубопровод (восходящий);
• радиаторы;
• разводящая магистраль (верхняя);
• обратная магистраль.

Нагретая вода, которая легче холодной, поднимается по трубопроводу, попадает в радиаторы, охлаждается, попадает в обратную магистраль и снова оказывается в нагревательном баке. Перемещение воды в системе создается за счет разницы в высоте между нагревательным баком и радиаторами, где происходит теплоотдача.

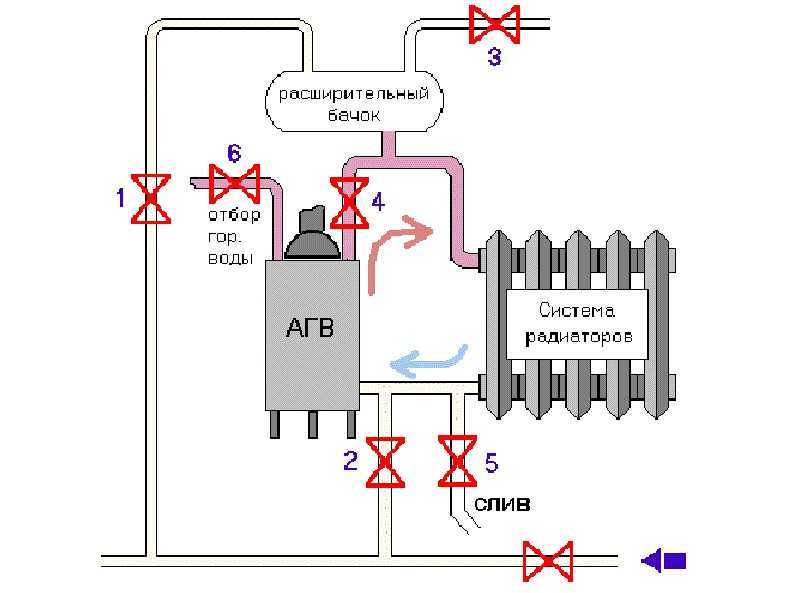

Схема работы АГВ

Такая система отопления называется термосифонной (самотечной). Перемещение воды совершается за счет естественной циркуляции. При работе системы теплоноситель (вода) нагревается и увеличивается в объеме. Избыточный объем воды попадает в расширительный бачок, который устанавливается в наиболее высоком месте магистрали.

По переливной трубке избыток воды из этого бачка сливается обратно в магистраль. За счет воды, которая находится в бачке, происходит компенсация потерь воды, которая находится в системе, а также выравнивается давление в ней за счет того, что расширительный бачок сообщается с атмосферой.

Автоматика АГВ предусматривает прекращение подачи газа при нарушении тяги дымохода, падения давления самого газа или если пламя запальника гаснет.

Газовые котлы АОГВ-11.6-3: инструкция по применению

В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.

В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.

АОГВ что это такое

Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.

АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.

Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.

Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом

Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.

Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.

Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.

Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.

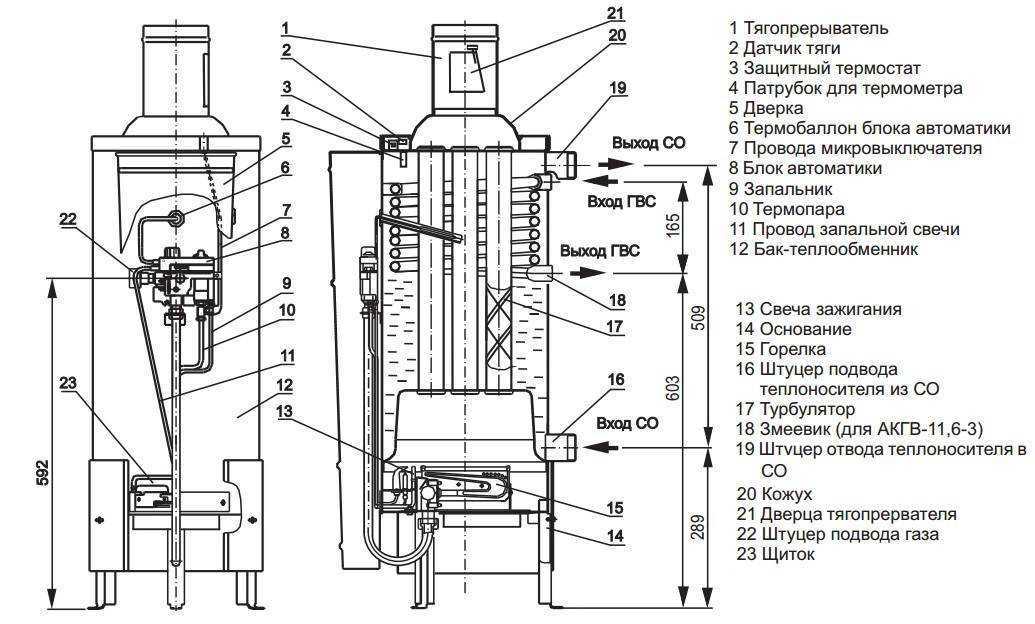

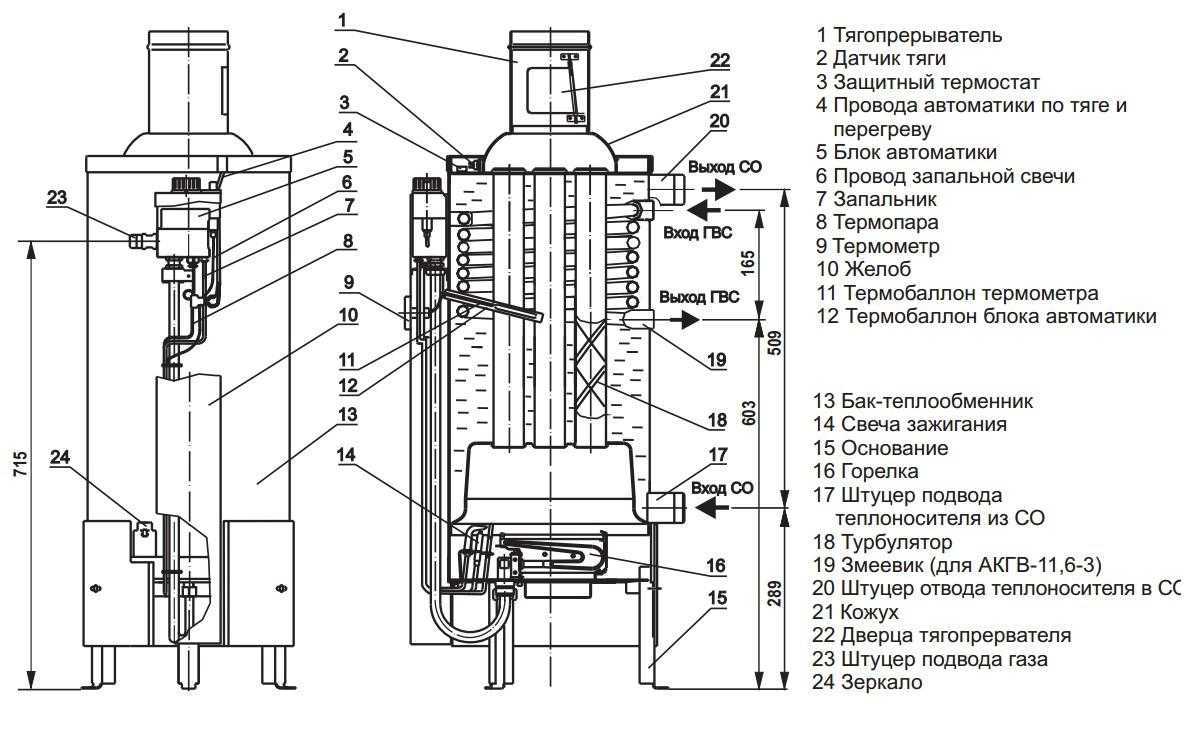

Устройство котла АКГВ-11.6

Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.

Чем отличаются напольные газовые котлы АОГВ

Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.

Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.

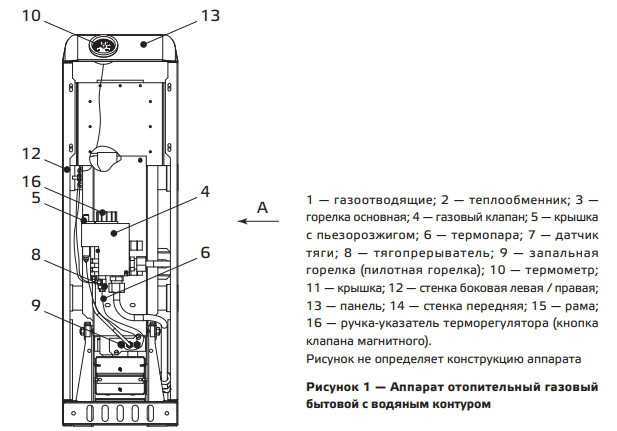

Котел АОГВ-11.6-3 Эконом

Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.

Автоматика котла АОГВ-11.6-3 серии Эконом

Котел АОГВ-11.6-3 Универсал с автоматикой Sit

Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.

Преимущества котлов АОГВ-11,6-3

— возможность работы в системах с естественной и принудительной циркуляцией

— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)

— возможность работы на природном и сжиженном газе

Недостатки котлов АОГВ

— устаревшая автоматика на котлах серии Эконом

— трудно найти запчасти, если требуется их замена при неисправности

— довольно высокая цена по сравнению с конкурентами

Котлы АОГВ-11.6: цена на продукцию

На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.

В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.

Поколение новых систем АГВ

Некоторые агрегаты производятся на российских заводах. Один из них — АОГВ-23.2-1, который конструктивно выглядит как бытовой отопительный баллон. Используется он в домах, площадь которых составляет 140-200 квадратных метров. Есть агрегат с меньшей мощностью обогрева — примерно 100-140 квадратных метров. Кроме мощности, эти два аппарата не чем не отличаются друг от друга.

Недавно была выпущена новая система под названием АКГВ (Аппарат комбинированный газовый водонагревательный) по методу использования он ни чем не отличается от АГВ, используется как для обогрева дома, так и для снабжения горячей водой. А вот конструкция агрегата АКГВ отличается — вместо трубы, которая идет внутри котла, производится установка трех стальных секций, которые штампуются особым способом, они смонтированы в вертикальном положении и соединяются в один дымоход.

Этот аппарат по праву называют «два в одном», потому что он изначально нагревает воду с помощью змеевика, который опоясан по всему контуру котла. Вода идущая по змеевику используется для быта, а в котле происходит нагрев воды для отопления.

В новейших моделях предусмотрена инжекционная горелка. Она обеспечивает сгорание газа без остатка и работает даже в том случае, когда давление газа падает.

Автоматика нового АГВ

Эта незаменимая вещь полностью контролирует нагрев воды и состоит из:

• Термодатчика, который даёт системе представление о текущей температуре;
• Электромагнита — устройство управления клапаном;
• Термопары, которая установлена рядом с запальником и отвечает за выработку электротока при нагревании от факела;
• Датчика тяги. Он устанавливается в дымоходе, для контроля тяги.

При правильной регулировке блок автоматики предотвратит внезапное отключение АОГВ в случае поломки или сбоя в настройках котла, а главное продлит срок его службы.

Если говорить об истоках, то данный тип отопительного оборудования был разработан ещё в далёких 50-х, в связи с отсутствием центрального отопления в сёлах, деревнях и небольших городках. С тех пор АГВ начали планомерно набирать популярность, и вскоре большинство домов в СССР стали отапливаться именно ими. Таким образом, данная система, разумеется, после модернизации и доработок, хорошо вписалась и в современные реалии

Важно только знать, как выбрать АГВ отопление, помнить правила обращения с данной системой и соблюдать их, тогда котёл прослужит вам гораздо дольше, чем заявленный срок эксплуатации. Ведь система, в которой циркулирует горячая вода, не терпит шуток и самодеятельности

В целом же, данная система достаточно экономична как с точки зрении средств, так и с точки зрения занимаемого пространства. А с внедрением АСУ (Автоматизированных Систем Управления) ее эксплуатация и обслуживание вообще не доставляет хлопот. После грамотной настройки, по инструкции или при помощи специалиста, коэффициент вмешательства с вашей стороны становиться минимальным, и гарантирует тепло вашему дому.

Правила установки оборудования

Чётко следуйте всем правилам и нормам СНиП «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Модификации АГВ

Учитывая разнообразие модификаций газовых водонагревательных аппаратов на рынке, стоит разобраться, чем отличается АОГВ от газового котла. Забегая немного вперед – принципиальной разницы между устройствами нет, все отличия заключаются в небольших нюансах.

Если же говорить детально, то все, чем отличается АОГВ от котла, сводится к следующим пунктам:

• Стеклянные термометры заменены современными итальянскими комплектующими;
• В качестве элементов автоматики стала использоваться продукция компании Honeywell;
• Конструкция дополнена устройством пьезорозжига;
• Последнее отличие АОГВ от котла – внешний вид современных модификаций был немного улучшен, для чего использовано более качественное покрытие.
