Устройство газового котла и классификация устройств

Установка

Установка газового котла в квартире предполагает прохождение ряда обязательных этапов:

получение ряда разрешений от газоснабжающей организации;
подготовка проектной документации;
покупка оборудования и материалов в соответствии с проектом;
подготовка помещения и переделка существующей системы;
устройство вентиляции и дымохода.

Из всех перечисленных выше этапов получение документации от специализированной организации является наиболее затратным по времени и силам.

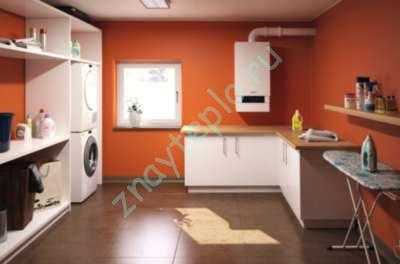

Газовый котел для квартиры подбирается с учетом предпочтений хозяев, площади помещений, а также схемы отопления.

Установка отопительного оборудования данного типа возможна только в тех случаях, когда квартира отвечает определенным требованиям, таким как строгие параметры света, высота потолков, ширина входной двери, наличие дымохода, определенная площадь помещения и др.

Потребляемая мощность настенного газового котла

Мощность настенного газового котла отопления в Ваттах

Полезная мощность — главный технический параметр котла, который должен перекрывать полные теплопотери вашего дома.

Строго говоря, расчет тепловых потерь дело сложное и его должен делать специалист с теплотехническим образованием.

Но у нас в стране таких спецов мало, поэтому их услуги стоят дорого и к ним прибегают только владельцы больших коттеджей.

А для случая обычного сельского дома используют приближенное соотношение — для обогрева 1 квадратного метра площади требуется от 100 до 150 Вт мощности котла.

Последняя цифра берется если у вас плохая теплоизоляция конструкций или суровая и долгая зима.

Если вам хочется иметь более точные данные о тепловых потерях своего жилища, то я рекомендую вам воспользоваться специальным калькулятором, который делает расчет методом «укрупненных данных»

Как работает теплообменник

Основной показатель, влияющий на качество работы этого функционального элемента газового котла – материал, из которого он произведен.

Сегодня популярностью пользуются теплообменники, изготавливаемые из стали. Этот материал не подвержен частым поломкам, он стойко переносит высокие температуры и перепады давления. Современные модели, где применяется сталь высокого качества, могут составить достоянную конкуренцию чугунным агрегатам в плане срока службы. Порой, чтобы увеличить этот показатель, изнутри на стальной теплообменник наносится слой меди, а сверху – устойчивая к высокой температуре краска.

Виды

Двухконтурные газовые котлы напольного строения бывают разными. Познакомимся поближе с разновидностями таких агрегатов.

С камерой сгорания закрытого типа

Котлы отопления с камерой сгорания закрытого вида (турбированный) обладают такими отличительными характеристиками:

В них присутствует забор воздуха в принудительном порядке, работающий благодаря вентилятору (турбине). Эта составляющая сгоняет углекислый газ и производит забор свежего воздуха. Турбина действует все время, поэтому работают подобные агрегаты довольно шумно.
В таких моделях имеется горелка встроенного типа. Она представляет собой модулируемое устройство. Автоматика подстраивает уровень мощности горелки под конкретное требования площади в тепле, а также показатели системы газоснабжения/отопления.
Работают подобные виды котлов в двух основных направлениях – «зима» и «лето».
Технику закрытого типа можно монтировать не только в частных домах, но и квартирах в многоквартирных постройках. Их закрывают коробом и встраивают в мебельный ансамбль.

С открытой камерой

Такие агрегаты отличаются довольно простой конструкцией. В них горелка находится прямо под тепловым обменником. По ходу сжигания топлива из помещения забирается свежий воздух.

Оборудование с открытой горелкой иначе называется атмосферным и имеет следующие особенности:

В нем забор воздуха осуществляется по ходу сжигания газа. В работе применяются воздушные массы, которые поступают непосредственно из пространства котельной, из-за чего предъявляются большие требования к расположению аппарата.
Такие разновидности котлов отличаются высоким КПД (около 92%). В настоящее время имеют место довольно строгие нормы, которые ограничивают возможность монтажа и расположения этих агрегатов. Например, следует знать, что закрывать атмосферное устройство декоративным камнем или панелями ни в коем случае нельзя, а его установка позволительна только в помещении с площадью не менее 9 кв. м.
В подобных агрегатах присутствует две горелки – главная и пилотная. Так, пилотная горелка функционирует постоянно. Интенсивность горения главного элемента регулируется при помощи включения/отключения горелки.

Конденсационные

Такие котлы являются самыми экономичными среди огромного ассортимента отопительного оборудования, действующего от газа. Для подобных агрегатов характерен очень высокий показатель КПД – 108 и 109%. Работает подобное устройство путем использования тепла, исходящего от газов.

Сгоревшие газы покидают такое устройство так:

По ходу сжигания топлива постоянно поддерживается температура росы. Из-за этого нагрев теплового носителя варьируется от 60 до 70 градусов. Поддержание температурного режима в точке росы провоцирует активное образование влаги, что содержится в дымовом газе.
Дым, в котором содержится много влаги, направляется в конденсатор, необходимый для аккумулирования тепла, сохраняющегося в разогретом паре.
Конденсация приводит к получению дополнительной теплоэнергии (примерно 15-16%).
После теплопередачи дым отправляется непосредственно в дымоход.

Газовые напольные котлы также подразделяются на энергозависимые и независимые от электроэнергии.

Энергозависимые аппараты имеют специальный пьезорозжиг, который нужно запускать вручную. Механическая автоматическая система при этом подключается к термической паре, которая отвечает за выработку напряжения низкого потенциала. При этом регулятор мощности опирается на принцип термического расширения металлов. Подобная работа теплового оборудования является полностью энергонезависимой – ее не нужно подключать к сети.

Аппараты, которые зависят от электроэнергии, чаще всего имеют камеру сгорания закрытого типа. В них горелка оснащена электрическим розжигом, а запуск происходит благодаря специальной клавише. Автоматика в подобных моделях действует на базе микропроцессора, который дает сигнал на включение или отключение горелки, а также модуляцию огня. Кроме того, автоматическая система энергозависимых агрегатов отвечает за контроль интенсивности вращения вентилятора.

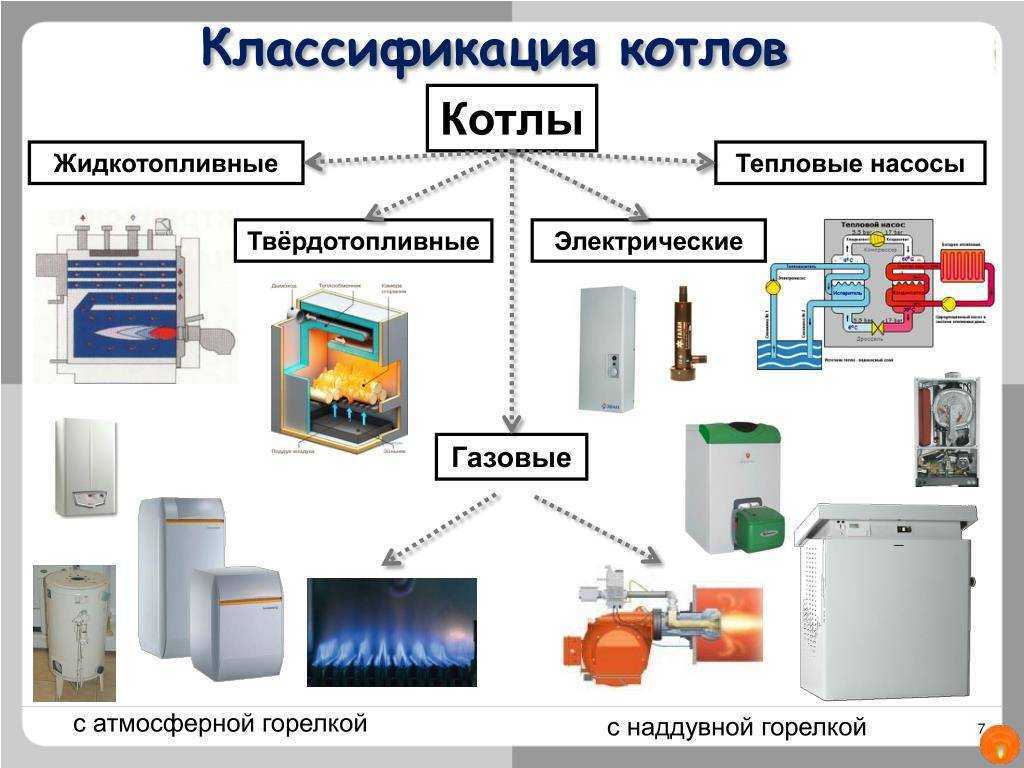

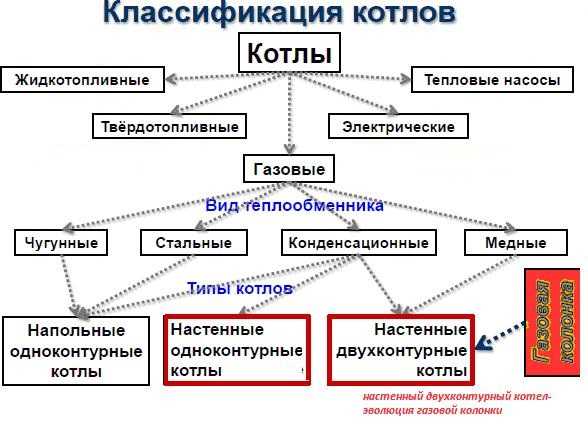

Какими бывают?

На рынке техники для автономных систем отопления можно встретить разнообразные модели. Разберемся, какими бывают котлы, предназначенные для бытового использования.

Способ установки

Котлы выпускают в двух вариантах исполнения:

Напольные. Это, как правило, мощные модели, рассчитанные на обогрев больших площадей.
Навесные. Этот вариант отопительного оборудования более компактный, но и имеющий меньшую мощность. Закрепляется агрегат на стене при помощи специальных кронштейнов, входящих в комплект поставки.

Вид тяги

Для осуществления процесса горения необходимо обеспечить поступление кислорода в камеру сгорания, а также отведение продуктов горения. Поэтому для нормальной работы котла отопления необходима хорошая тяга. Существует два типа оборудования:

С естественной тягой. Такие агрегаты называют атмосферными или дымоходными. Принцип работы этого агрегата такой же, как и у самой простой печи: продукты горения отводятся через дымоход, а воздух поступает в топку из помещения.

С принудительной тягой. Это всегда энергозависимые котлы, поскольку для их работы необходим вентилятор. Именно при помощи вентилятора производится отведение продуктов сгорания и нагнетается воздух в топку. Причем воздух поступает не из помещения, а с улицы.

Тип горелки

Одним из основных элементов котла отопления является горелка. Это устройство, снабженное форсунками, через которые подается газ. Горелка может быть:

обычной;
модулируемой.

При использовании последнего варианта удается эффективно экономить газ, так как горелка автоматически будет регулировать расход.

Тип розжига

Современные газовые котлы не нужно разжигать при помощи спичек. Существует два способа розжига:

Ручной. При нажатии кнопки срабатывает пьезоэлемент, дающий искру, поджигающую запальную горелку.

Количество теплообменников

Для установки в домашней системе отопления используются два типа котлов:

С одним контуром. Это модели, предназначенные для обеспечения работы системы отопления.

С двумя контурами. Это агрегаты, работающие и на систему отопления, и на ГВС.

Конструкция прибора

Двухконтурный котел — это устройство, которое отапливает помещение и греет воду. Чтобы понять, как работает отопительное устройство, следует разобраться с тем, из чего оно состоит. В конструкции котла есть компоненты, отвечающие за нагрев теплоносителя и выполняющие переключение на контур горячего водоснабжения. При обеспечении стабильной работы всех деталей будет осуществлена бесперебойная эксплуатация устройства.

В схеме прибора вне зависимости от его разновидности есть следующие детали:

Горелка. Она устанавливается в камере сгорания. Является основной рабочей частью отопительной конструкции. Основная задача – нагрев теплоносителя и генерация тепла для работы водонагревательного контура. Чтобы поддерживались точная температура, оснащается системой электронной модуляции пламени.
Камера сгорания. Бывает открытой и закрытой. Представляет собой корпус для горелки. В закрытой камере имеется вентилятор, который разгоняет воздух и удаляет продукты сгорания. При работе дает небольшой шум.
Циркулярный насос. Обеспечивает циркуляцию носителя тепла по отопительной системе и контуру водонагревателя. Работает бесшумно.
Трехходовой клапан. Отвечает за переключение отопительного контура на водоснабжение и наоборот. Напрямую зависит от водопроводного крана.
Основной теплообменник. В этой части осуществляется нагрев теплоносителя. Устанавливается над горелкой в камере хранения.
Вторичный теплообменник. Отвечает за подготовку горячей воды.
Система автоматизации прибора. Датчики, установленные в нагревателе, контролируют параметры оборудования, отвечают за безопасность, активируют разные узлы, обнаруживают и исправляют ошибки и выполняют ряд других полезных функций.

В некоторых установках есть сдвоенный теплообменник. Принцип его работы остается неизменным, хотя конструкция немного отличается.

Как выбрать

Если вы решили установить в своем доме напольное газовое отопительное оборудование, то стоит помнить о некоторых особенностях.

Во-первых, такое оборудование достаточно громоздкое, и для его монтажа необходимо выделить много свободного места, желательно в отдельном помещении. Также под такие напольные газовые котлы должно быть тщательно подготовлено основание, способное выдержать вес всего оборудования.

Дымоход

Во-вторых, для работы такой техники необходимо наличие дымохода. Если вы устанавливаете котел в частном доме, то с этим не будет проблем, а для квартиры выбор напольного оборудования может быть не совсем рациональным.

Если такие требования для вас легко выполнимы, стоит обратить внимание на некоторые другие показатели, чтобы выбрать идеально подходящее отопительное оборудование

КПД

Обратите внимание на КПД. От этого показателя будет зависеть соотношение стоимости потребляемого топлива и выдаваемого тепла

Чем выше показатель КПД, тем более экономично и эффективно будет работать оборудование. Как правило, у двухконтурных напольных котлов, работающих на газе, такой показатель колеблется в пределах 80-92 процентов.

Но в последнее время появилось оборудование с использованием конденсационных систем, здесь КПД может быть значительно выше.

Горячая вода

Также обратите внимание на количество горячей воды, которое выдает котел за 1 минуту. Если у вас семья только из двух человек, то этот показатель не столь важен

Даже самое маломощное подобное оборудование способно выдать 2,5 литра горячей воды в минуту. Такого объема вполне хватит. Если же системой горячего водоснабжения вы пользуетесь часто и помногу, то желательно, чтобы «кипятка» выбранный вами напольный газовый котел выдавал гораздо больше.

Современные котлы способны выдавать горячей воды до 17 литров в минуту, конечно, есть мощное оборудование, которое выдает и 40 литров в минуту. Не стоит забывать и о максимальной температуре, до которой ваш котел способен нагреть теплоноситель.

При этом температура воды в контуре отопления должна находиться в пределах 80-90 градусов. Это оптимальный вариант.

Давление в контуре

Есть еще такой параметр, как давление в контуре отопления.

Современные напольные котлы с двумя контурами способны выдавать от 1 до 10 бар давления теплоносителя.

В противном случае горячая вода просто не дойдет до самого дальнего участка трубы, и радиатор в дальней комнате будет постоянно холодным.

Основные узлы

Теперь давайте ближе познакомимся с узлами, необходимыми для работы газового котла.

Горелка

Изображение	Описание
	Атмосферная. Достоинство — возможность энергонезависимой работы. Недостатки: расход воздуха из помещения, чувствительность к порывам ветра, монтаж котла только вблизи дымохода. Атмосферной горелкой комплектуется большая часть напольных котлов.
Турбированная. Достоинства: гибкая регулировка тепловой мощности, независимость от ветра, возможность монтажа котла на любой внешней стене дома. Недостаток — энергозависимость. Используется в настенных котлах с электронным розжигом.

Теплообменник

Теплообменники одноконтурных котлов различаются, прежде всего, материалом, из которого изготовлены.

Изображение	Описание
	Стальной. Достоинства: дешевизна, стойкость к высоким температурам. Недостатки: недолговечность, низкая теплопроводность.
	Медный. Достоинства: высочайшая теплопроводность (медь по этому параметру превосходит сталь в 7 раз), стойкость к коррозии. Недостатки: высокая стоимость; сравнительно низкая термостойкость, ограничивающая максимальную температуру пламени горелки.
	Чугунный. Достоинства: долговечность (чугун стоек к коррозии), большая тепловая мощность (до сотен киловатт). Недостаток: большой вес. Чугунный теплообменник типичен для напольных котлов высокой мощности и часто делается разборным, состоящим из нескольких секций.

Теплообменник двухконтурного газового котла может быть, кроме того, раздельным и коаксиальным битермическим.

Изображение	Описание
	Раздельный. Достоинства: возможность независимой замены (при этом второй теплообменник во время ремонта может функционировать), более простая чистка от накипи. Недостаток: более сложное устройство двухконтурного котла и, как следствие, его более высокая стоимость.
Коаксиальный битермический: горячая вода и теплоноситель системы отопления циркулируют через разные каналы в одной трубе. Достоинства: компактность, дешевизна. Недостаток: невозможность раздельной замены теплообменников ГВС и отопления, сложная чистка своими руками от неизбежной в контуре ГВС накипи.

Система розжига

Изображение	Описание
	Пьезорозжиг: деформация пьезоэлемента при нажатии кнопки розжига приводит к высоковольтному разряду, поджигающему пилотную горелку. Достоинство: энергонезависимость. Недостатки: невозможность автоматического включения, высокий расход газа постоянно горящим запальником.
	Электронный: источником высоковольтного разряда становится управляемый автоматикой трансформатор. Достоинства: возможность программирования и подключение внешних устройств (термостатов, модулей GSM). Недостаток — энергозависимость.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;
Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
Вторичный теплообменник – именно в нем происходит подготовка горячей воды;
Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

В некоторых моделях газовых двухконтурных котлов используются сдвоенные теплообменники. Но принцип работы остается практически тем же самым.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности.

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Функционирование агрегата

Описание принципа работы двухконтурного газового котла отопления поможет понять особенности функционирования агрегата, который обеспечивает не только автономное отопление, но и горячее водоснабжение.

В ходе эксплуатации в работу агрегата вмешиваться не нужно — достаточно корректировать уровень нагрева теплоносителя при помощи регулятора, если не установлена автоматическая программируемая система с термодатчиками.

Рассмотрим, как работает двухконтурный газовый агрегат. При понижении температуры теплоносителя ниже указанного значения (или температуры воздуха в помещении, если используются выносные датчики), автоматика запускает насос, под действием которого происходит разрежение теплоносителя в обратном трубопроводе. Нагретая жидкость попадает в контур отопления, когда достигается необходимое давление, срабатывает реле и происходит запуск горелки.

Процесс запуска и работы котла контролируется микропроцессором. Когда теплоноситель в контуре нагревается до заданной температуры, горелка переходит на работу в режиме модуляции или ожидания. Цикл повторяется, когда температура вновь упадет ниже заданных значений.

Циркуляционный насос обеспечивает транспортировку теплоносителя в контуре, функция трехходового клапана — отключать отопительный контур от подачи теплоносителя, когда с его помощью готовится горячая воды в теплообменнике. С этой целью теплоноситель перемещается внутри котла по малому контуру, отдавая тепло воде для ГВС.

Летом, когда отопление не требуется, двухконтурный агрегат может выполнять только функцию нагрева воды для горячего водоснабжения.

Сбои в работе агрегата обычно связаны с засорением теплообменника отложениями. Осадок, накипь скапливаются на внутренних стенках трубок. Чтобы избежать проблем, не рекомендуется подключать отопительный контур для заливки и подпитки напрямую к водопроводу, как и контур ГВС. Как минимум, следует установить сетчатые фильтры.

Итоги. Двухконтурные агрегаты автоматизированы, что обеспечивает удобство эксплуатации и надежность. К преимуществам газовых котлов также относится компактные габариты — настенные модели занимают минимум места и пригодны для установки в жилом помещении. Модельный ряд дает возможность подобрать многофункциональный котел подходящей ценовой категории.

Современная панель управления двухконтурного конденсационного газового котла

Преимуществом двухконтурных моделей является доступная стоимость — дешевле купить один такой агрегат, чем комплект из одноконтурного котла и бойлера прямого или косвенного нагрева.

К недостаткам можно отнести относительно небольшую производительность горячей воды, особенно если речь о моделях без встроенного бойлера — если одновременно открыто два и более крана, агрегат не справится с нагревом до заданной температуры. В то время как отдельно установленный бойлер всегда хранит достаточный запас горячей воды.

Еще один недостаток — энергозависимость. В конструкцию двухконтурного теплогенератора входит циркуляционный насос, автоматика, привод для трехходового клапана, которые требуют электроснабжения. Если в доме регулярно отключается свет из-за перебоев в подаче электроэнергии, необходимо предусмотреть резервный источник электричества.

В остальном двухконтурные котельные агрегаты вполне подходят для домовладельцев, желающих создать эффективно работающую автономную систему отопления и ГВС без лишних финансовых затрат.

Видео по теме:

Как устроены газовые котлы

Основные узлы газового котла

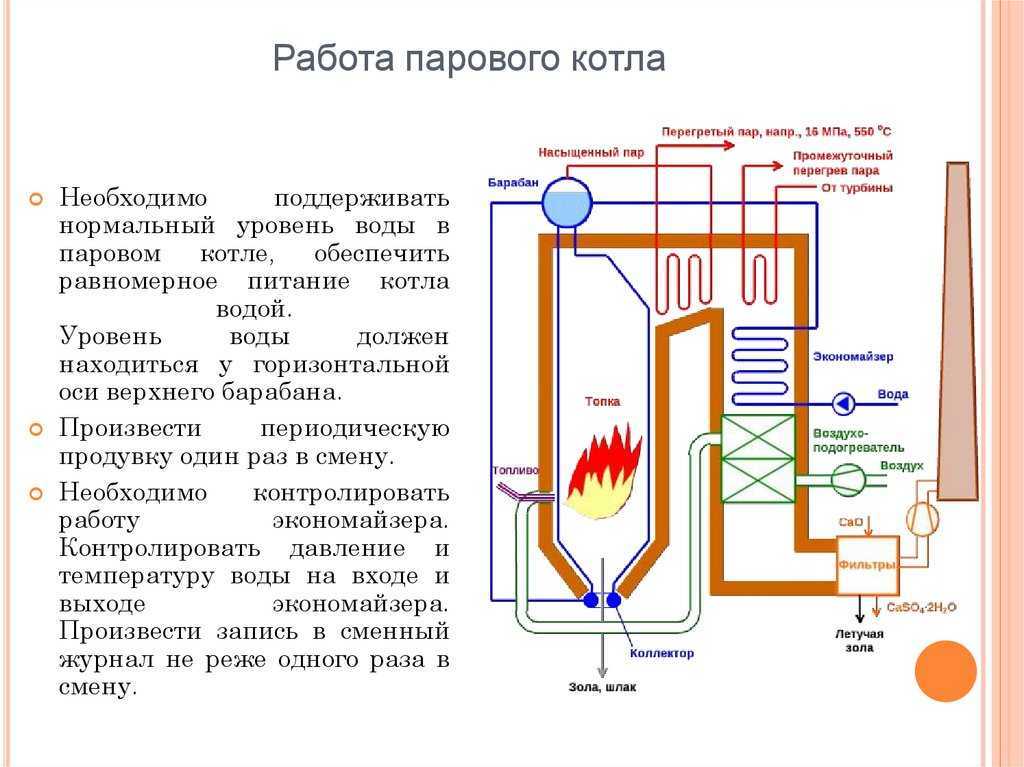

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

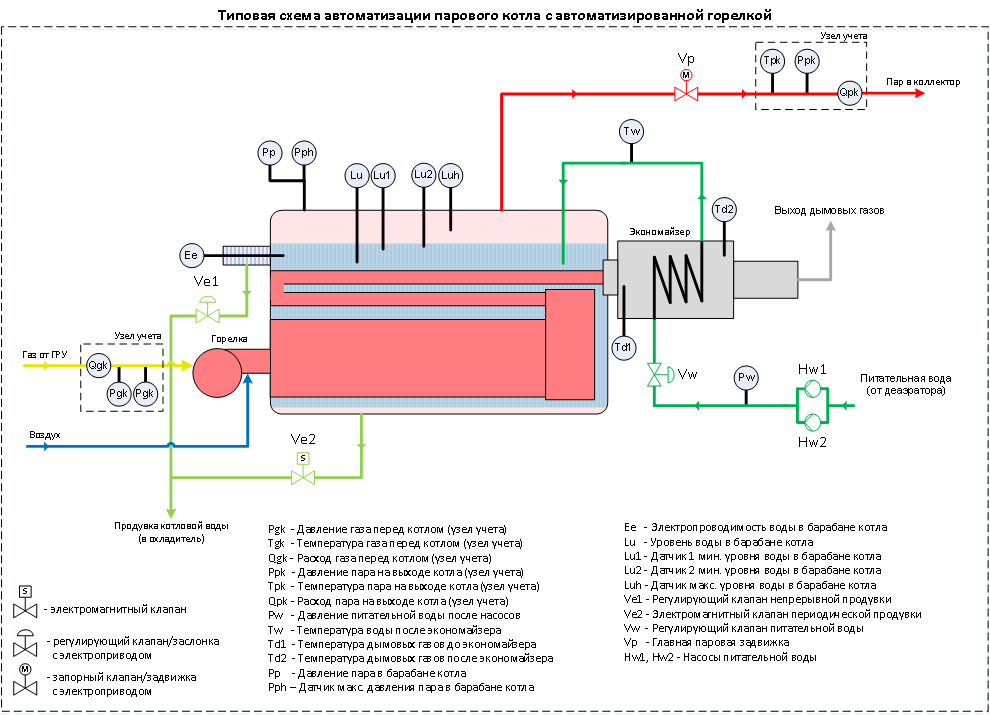

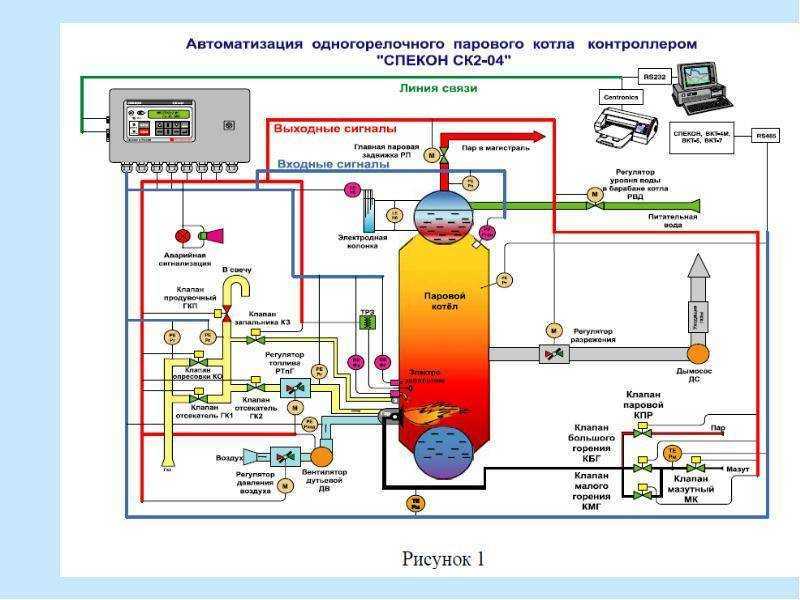

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
Двухуровневая, обеспечивает работу котла на двух режимах — 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Принцип работы и особенности конструкции

Двухконтурный газовый котел выполняет две функции: отапливает жилые помещения и обеспечивает дом горячей водой. Однако эти 2 функции работают не одновременно, а поочередно. Если вы включаете горячую воду в душе или на кухне, котел переключается на режим нагрева горячей санитарной воды, в остальное же время нагревается теплоноситель в системе отопления. Такие устройства намного сложнее по своей конструкции в сравнении с одноконтурным, т.к. обладают множеством модулей, отвечающих за переключение системы с отопительного контура на контур горячего водоснабжения.

Специфика конструкции двухконтурных агрегатов:

Наличие двух теплообменников. Первичный нагревает теплоноситель в контуре отопления, вторичный обеспечивает циркуляцию нагретой воды в системе ГВС.

Встречаются также и двухконтурные агрегаты с одним теплообменником комбинированного типа, так называемым битермическим («труба в трубе»). Принцип его работы заключается в следующем:

В основной трубе теплообменника выполняется подогрев жидкости для контура отопления. Частично тепло от первичного теплообменника передается внутренней трубе.
При включении контура ГВС агрегат работает на подогрев жидкости во второй трубе теплообменника.

Главным недостатком такого типа теплообменника является высокая вероятность появления накипи.

Трехходовой клапан. Именно это устройство разделяет поток теплоносителя на 2 контура, тем самым переводит газовый котел с режима отопления в режим ГВС. Как только включается водопроводный кран, срабатывает трехходовой клапан, который прекращает циркуляцию теплоносителя в отопительном контуре и перенаправляет часть нагретой воды во вторичный теплообменник. Когда кран закрывается, контур ГВС переходит в режим ожидания.

Горелка в открытой или закрытой камере сгорания. Прибор обеспечивает получение достаточного объема тепловой энергии для отопления жилья и подогрева горячей санитарной воды. При первичном включении газовая горелка работает до тех пор, пока не будет установлена необходимая температура обогрева. Как правило, это достаточно длительный процесс. По достижении оптимальной температуры отопления подача газа прекращается. За дальнейший запуск горелки и частоту ее включения отвечает датчик температуры.

Автоматика газового оборудования. Автоматическое управление гарантирует безопасную и стабильную работу двухконтурного котла и его основных модулей, поддерживает температуру теплоносителя в двух контурах, а также выполняет энергосберегающую функцию.

Двухконтурные

Газовые двухконтурные котлы также обеспечат ваше жилье подачей горячей воды, что делает их более функциональными. Если вы желаете обеспечить свой дом горячим водоснабжением, то установите напольные или настенные котлы с двумя контурами.

Двухконтурные приборы производят поочередный нагрев теплоносителя или воды для водоснабжения. Если нагревается одно, то другое остывает. Если вы будете долго пользоваться горячей водой, например, принимать душ или мыть большой объем посуды, то теплоноситель для системы отопления будет остывать. Чтобы его температура не упала меньше минимальных допустимых значений, двухконтурные газовые котлы оснащают автоматикой. Она включает нагрев воды, если температура теплоносителя опустилась слишком низко. Это требования безопасности.

Положительные стороны

Если вы выбираете оборудование для отопления своего дома, то стоит обратить внимание именно на напольные двухконтурные газовые котлы. Используя такие устройства, вы получаете:

независимый источник горячего водоснабжения;
более совершенную систему автоматики;
высокий КПД, особенно если применяются системы коаксиального дымохода.

Не стоит забывать и о стоимости. Использование газа в системе отопления существенно удешевляет весь процесс. Сегодня газопроводы есть практически во всех поселках, а поставляемый газ стоит недорого. Если вы отапливали свой дом с помощью электричества, а затем установили напольный газовый котел, то приходящие счета вас приятно обрадуют.

К тому же двухконтурные напольные котлы имеют большую мощность. Если вы купите настенное оборудование, то с его помощью можно отопить помещения площадью менее 500 квадратных метров. Если ваш дом существенно больше, то без системы напольного типа вам не обойтись.

Как работает

Напольный газовый котел с двумя контурами может работать в двух режимах:

нагрев теплоносителя для системы отопления;
нагрев воды для системы горячего водоснабжения.

При работе в первом режиме вода нагревается в теплообменнике. Температура теплоносителя на выходе регулируется настройками. Как правило, она может лежать в пределах от +35 до + 80 градусов. Как только термостат регулирует понижение температуры воды ниже заданного уровня, аппаратура включается. К горелке подается газ, который, сгорая, нагревает теплоноситель. Вода подается в систему отопления под определенным давлением. Когда теплоноситель нагрелся выше верхней установленной планки, то котел переходит в режим ожидания.

Также происходит нагрев воды во втором контуре, который служит для обеспечения горячего водоснабжения. Чтобы вода из одного контура не попала во второй, используется сложный трехходовый клапан. При наступлении лета, когда в отоплении нет необходимости, напольный газовый двухконтурный котел можно перевести в летний режим. В этом случае трехходовый клапан перекрывает систему отопления. В результате теплоноситель будет обращаться только в одном контуре.

Нагрев включается от сигнала датчика давления. Как только реле замыкается от расхода воды более 2,5 л, происходит розжиг горелки, а затем автоматика подает команду на подачу газа. Аппаратура начинает нагревать теплоноситель до определенной температуры, а затем переходит в этап плавного регулирования.

Автоматика настраивается так, что горелка выключается, если температура воды на 5 градусов выше от заданной. А если вода остынет на 1 градус от минимального значения, то горелка вновь включится. При этом напольный газовый двухконтурный котел, настроенный на летний режим, не тратит мощность на нагрев контура отопления. Это позволяет существенно экономить топливо, а значит и средства пользователя.

Требования для установки котла

Нормы и правила, обеспечивающие безаварийную эксплуатацию котлов, разнятся для каждого типа отопителя. Наиболее жёсткие требования предъявляются для агрегатов, работающих на газообразном топливе. Это связано с риском разгерметизации и последующим взрывом газовоздушной смеси. При обустройстве отопления в частном доме домовладельцу следует руководствоваться несколькими документами:

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»;
СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для утверждения проекта домовладелец подаёт заявку в местную коммунальную службу, в которой указывается тип устанавливаемого оборудования. После рассмотрения запроса контролирующий орган согласует технические условия, которые должны быть полностью реализованы при монтаже котла и системы отопления. Следующий этап — составление и согласование проекта. Сроки рассмотрения последнего зависят от сложности и могут составить от нескольких недель до 3 месяцев. Если проект не получил одобрения, то заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.
