Элеваторный узел системы отопления что это такое

Особенности элеваторных узлов

Элеваторные узлы лет 20 — 30 назад являлись основным видом арматуры, регулирующей давление и температурные параметры теплового носителя да входе отопительных контуров различных зданий и сооружений. В настоящее время их можно считать морально устаревшими, и они не столь популярны в силу приведенных ниже особенностей:

Зависимость выходного напора от перепадов давления теплосети. Так как в простых элеваторных узлах нет обратной связи и каких-либо построечных регулировок, то чем выше давление на их входе, тем больше оно на выходе. В некоторых ситуациях расположенные рядом здания могут потреблять пиковое количество тепловой энергии (объем теплового носителя), что приводит к подсаживанию элеватора.
Температура среды после элеватора напрямую связана с температурными параметрами теплоносителя, поступающего на его входной патрубок из теплосетей. Если вода на его входе не слишком горячая, то и на выходе ее температура будет пониженной, и наоборот.

Рис. 4 Номера элеваторов

Корректное функционирование элеватора напрямую связано с качеством поступающей воды. При сильных загрязнениях узкое сопло (диаметр около 6 мм) может забиваться, что приведет к неправильной работе узла.
Любые аварийные и критические ситуации в теплосетях оказывает непосредственное влияние на корректность функционирования элеваторного узла.
Применение стандартного элеватора является экономически невыгодным, так как не позволяет оптимизировать энергозатраты из-за отсутствия каких-либо подстроек, связанных с температурными параметрами теплового носителя.
Учитывая, что у элеватора отопления принцип работы основан на понижении давления, для его корректного функционирования необходим высокий напор рабочего тела на входе. Если входное давление слишком мало, выходного напора может не хватить для подачи отопительной жидкости на большие расстояния или высоты.

Рис. 5 Регулируемый узел и его особенности

Принцип работы элеваторного узла в системе отопления и режим его функционирования несовместимы с переменным потреблением тепловой энергии. То есть если в радиаторах квартир многоэтажного дома установлены термостатические клапаны (а такие регулировки присутствуют практически во всех современных зданиях), то объемы протекающего по контуру теплоносителя будут постоянно меняться при корректировке настроек. Соответственно из обратки в смесительный узел будут поступать разные объемы жидкости, что вызовет скачки температуры и давления на выходе элеватора. Иными словами, элеватор эффективен в коммунальных домах старой постройки с чугунными радиаторами без подстроек или встроенными в панели теплообменниками.
Ограниченный диапазон применения. Система отопления с элеваторным узлом не может функционировать в высотных зданиях, если давление на его входе невелико. Также его функционирование неэффективно при изменении графика подачи тепла на теплостанциях.
Если используют регулируемые элеваторные узлы, то при снижении давления на входе падает напор в линии обратки, и соответственно ее температура.
Нет возможности оптимально подобрать параметры элеваторного узла под определенный отопительный контур — все выпускаемые номера рассчитаны только на несколько типовых диаметров трубопроводов.

Рис. 6 Узлы с автоматикой регулировки

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
при 0 градусов 76 градусов;
при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем.

Схемы подключения

Элеваторный узел может быть использован в системах с различными специфическими особенностями — однотрубных, автономных или иных линиях теплоснабжения. Принципы подачи теплоносителя, параметры потока не всегда позволяют обеспечить неизменный и стабильный результат на выходе. Для организации нормального теплоснабжения квартир или корректировки параметров потока, поступающего из магистральной сети, используются различные схемы подключения элеваторных узлов. Все они нуждаются в наличии дополнительного оборудования, иногда в достаточно больших объёмах, но результат, который достигается вследствие этого, компенсирует понесённые расходы. Рассмотрим существующие схемы подключения:

С регулятором расхода воды

Расход воды является основным фактором, делающим возможной регулировку режима обогрева помещений. Изменения расхода вызывают колебания температуры в жилых комнатах, что недопустимо. Вопрос решается установкой перед узлом смешивания регулятора, обеспечивающего постоянный расход воды и стабилизирующего тепловой режим.

Схема элеваторного узла смешения с регулятором расходом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления

Особенно важным такое решение становится в однотрубных системах, где имеется нагрузка в виде ГВС, дестабилизирующая расход горячей воды и создающая существенные колебания во время активного водоразбора (утренние и вечерние часы, праздничные и выходные дни). При этом данная схема не способна исправить ситуацию при изменениях температуры теплоносителя в магистральной линии, что является её недостатком, хоть и не слишком существенным. Падение температуры теплоносителя в питающих трубопроводах означает аварию на ТЭЦ или ином пункте нагрева, а это случается редко.

С регулирующим соплом

Схема подключения элеваторного узла с возможностью регулировки пропускной способности сопла позволяет оперативно реагировать на изменения параметров теплоносителя в магистральной линии.

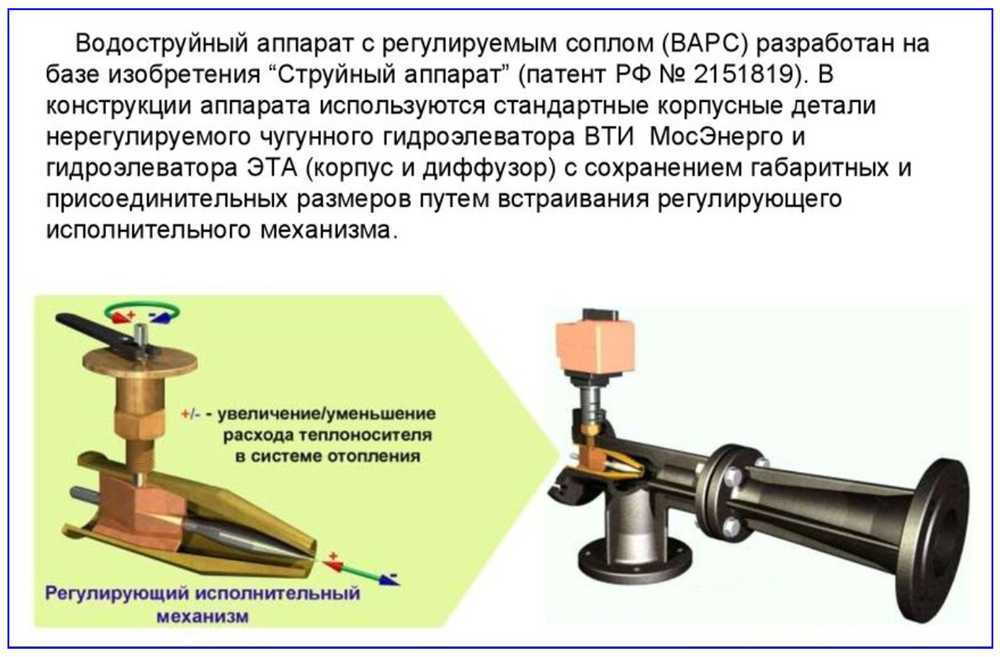

Схема элеваторного узла с регулирующей иглой: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 5 — местная система отопления ; 6 — регулятор с иглой, вдвигаемой в сопло элеватора

При этом ручная регулировка малоэффективна, поскольку для этого надо постоянно подходить к элеватору, который обычно расположен в подвальном помещении. Наибольшая эффективность системы с регулируемым соплом достигается при полной автоматизации процесса, с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора. Такая схема позволяет получить дополнительные возможности при настройке режима работы, но необходимость в ней возникает не всегда, а только в перегруженных или нестабильных системах с возможными колебаниями температуры теплоносителя.

Схема элеваторного узла с использованием датчиков температуры и давления, подающих сигнал на сервопривод элеватора

К недостаткам подобных схем принято относить необходимость изначально обеспечить высокое давление в системе, так как регулировка возможна лишь в пределах параметров потока в магистрали. Кроме того, нагрузки на механику, в частности — на сопло и иглу, создают необходимость постоянного наблюдения и своевременной замены элементов, вышедших из строя.

С регулирующим насосом

Подобные схемы используются при отсутствии достаточного для функционирования элеватора давления в питающих трубопроводах.

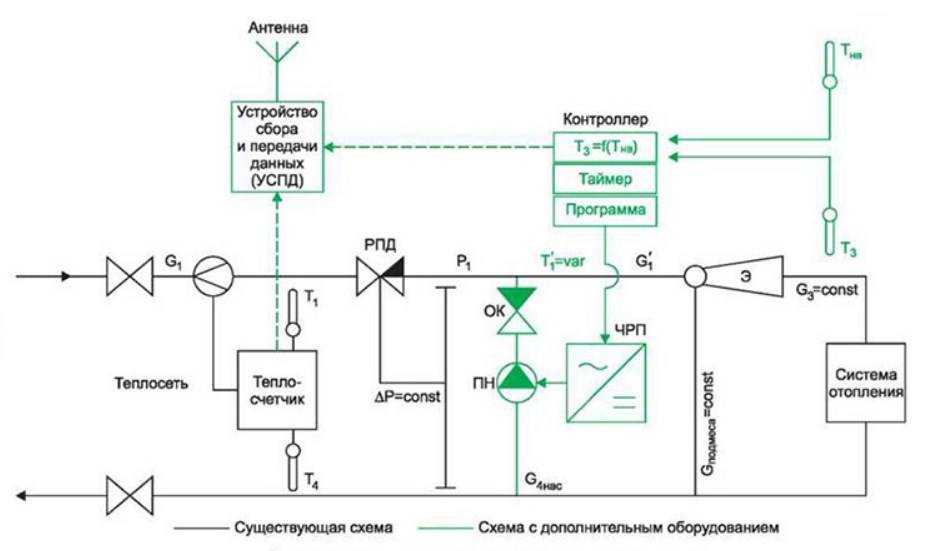

Схема элеваторного узла с корректирующим насосом: 1 — подающая линия тепловой сети; 2 — обратная линия тепловой сети; 3 — элеватор; 4 — регулятор расхода; 5 — местная система отопления ; 7 — регулятор температуры; 8 — смесительный насос

Увеличение давления делает возможным применение элеваторного узла в автономных тепловых сетях частного дома, позволяет обеспечить циркуляцию теплоносителя при исчезновении давления в магистрали. Насос устанавливается перед элеватором или на перемычке между прямым и обратным трубопроводами перед входом в элеватор. Для обеспечения нормального режима работы в дополнение к насосу требуется использовать регулятор температуры, а также необходимо подключение электропитания.

Возможные неисправности и ремонт

Невзирая на надежность оборудования, в некоторых случаях элеваторный отопительный узел может давать сбои. Горячий теплоноситель и повышенное давление быстро находят уязвимые участки и провоцируют выход из строя этого устройства. Это неизбежно происходит, если отдельные элементы имеют некачественную сборку, расчет размера сопла произведен неправильно, а также из-за появления засоров.

Шум в отопительном трубопроводе. Элеваторный узел отопления во время своей работы может создавать шум. Если это отмечается, это значит, на выходе сопла во время эксплуатации появились неровности или трещины.

Причина образования этих дефектов заключается в перекосах сопла, которые вызваны подачей горячей воды под высоким давлением. Это может случиться, если чрезмерный напор не дросселируется расходным регулятором.

Неверный температурный режим

Качественную работу отопительного элеватора можно поставить под сомнение, если температура на входном и выходном контуре значительно отличается от температурного графика. Вероятней всего, причиной для этого является завышенный размер сопла.

Неправильный расход теплоносителя

Неисправный дроссель может привести к изменению расхода теплоносителя в отличие от проектного показателя.

Это нарушение можно с легкостью определить за счет изменения температуры в подающей и обратной трубе. Проблему можно решить с помощью ремонта расходного регулятора.

Неисправные части узла

Если схема подключения системы отопления к наружной магистрали независима, то причину некачественной работы элеватора могут вызвать неисправные водонагревательные элементы, циркуляционные насосы, защитная и запорная арматура, различные утечки в оборудовании и трубах, выход из строя регуляторов.

К главным причинам, которые негативно влияют на принцип работы и схему насосного оборудования, относится разрушение эластичных мембран в соединениях валов электрического двигателя и насоса, износ подшипников и выход из строя посадочных участков под них, появление трещин и неровностей на корпусе, протекание сальников. Все вышеперечисленные поломки можно устранить только с помощью ремонта.

Некачественная работа водонагревателей может наблюдаться, если нарушена герметичность трубопровода, произошло слипание или разрушение трубного узла. Решить проблему можно только с помощью замены труб.

Засоры и загрязнения

Засоры являются одной из самых частых причин некачественного теплоснабжения. Их появление обусловлено попаданием грязи в отопительную систему, если грязевые фильтры не справляются со своей задачей. Увеличить проблему могут и наросты коррозий внутри трубопровода.

Уровень загрязнения фильтров можно узнать по данным манометров, которые установлены возле фильтра и за ним. Сильный перепад давления сможет подтвердить или опровергнуть предположение об уровне загрязненности. Для очистки фильтров необходимо вывести грязь через спускные клапаны, которые находятся внизу корпуса.

Любые неисправности работы в системе отопительного оборудования и труб необходимо исправить незамедлительно!

Любые замечания, которые не влияют на работу системы отопления, в непременном порядке должны быть зарегистрированы в специальной документации, ее необходимо включить в план капитальных или текущих работ по ремонту оборудования. Устранение неисправностей необходимо производить в летнее время перед сезоном отопления.

Устройство теплового узла отопления

Тепловой пункт отопительной системы – это место, где магистраль поставщика горячей воды соединяется с системой отопления жилого дома, а также производится подсчет потребленной тепловой энергии.

Основные типы тепловых пунктов

Узлы подключения системы к источнику тепловой энергии бывают двух типов:

Одноконтурные;
Двухконтурные.

Одноконтурный тепловой пункт – это наиболее распространенный тип подключения потребителя к источнику тепловой энергии. В этом случае для системы отопления дома используется непосредственное соединение с магистралью горячего водоснабжения.

Одноконтурный тепловой пункт имеет одну характерную деталь – его схема предусматривает трубопровод, соединяющий прямую и обратную магистрали, который называется элеватор. Назначение элеватора в системе отопления стоит рассмотреть подробнее.

У котельных системы отопления есть три стандартных режима работы, различающихся температурой теплоносителя (прямого/обратного):

150/70;
130/70;
90–95/70.

Использование перегретого пара в качестве теплоносителя для системы отопления жилого дома не допускается. Поэтому, если по погодным условиям котельная поставляет горячую воду температурой в 150 °C, ее требуется охладить перед подачей в стояки отопления жилого дома. Для этого используется элеватор, через который «обратка» попадает в прямую магистраль.

Элеватор открывается ручным или электрическим (автоматическим) приводом. В его магистраль может быть включен дополнительный циркуляционный насос, но обычно это устройство делают особой формы – с участком резкого сужения магистрали, после которой идет конусообразное расширение. За счет этого оно работает как инжекторный насос, закачивая воду из обратки.

Двухконтурный тепловой пункт

В этом случае теплоносители двух контуров системы не смешиваются. Для передачи тепла от одного контура другому используется теплообменник, обычно пластинчатый. Схема двухконтурного теплового пункта приведена ниже.

Пластинчатый теплообменник – это устройство, состоящее из ряда полых пластин, по одним из которых прокачивается нагревающая жидкость, а по другим – нагреваемая. У них очень высокий коэффициент полезного действия, они надежны и неприхотливы. Количество отбираемого тепла регулируется изменением числа взаимодействующих друг с другом пластин, поэтому забор охлажденной воды из обратной магистрали не требуется.

Как оборудовать тепловой пункт

h3_2

Для организации теплоснабжения жилого дома тепловые пункты оснащаются следующим дополнительным оборудованием:

Задвижками и вентилями;
Фильтрами-грязеуловителями;
Приборами контроля и учета – термометрами, манометрами, расходомерами;
Вспомогательными насосами.

Состав оборудования одноконтурного пункта отопления приведен на рисунке.

Цифрами здесь обозначены следующие узлы и элементы:

1 — трехходовый кран;
2 — задвижка;
3 — пробковый кран;
4, 12 — грязевики;
5 — обратный клапан;
6 — дроссельная шайба;
7 — V—штуцер для термометра;
8 — термометр;
9 — манометр;
10 — элеватор;
11 — тепломер;
13 — водомер;
14 — регулятор расхода воды;
15 — регулятор подпара;
16 — вентили;
17 — обводная линия.

Установка приборов теплового учета

Пункт приборов теплового учета включает:

Термодатчики (устанавливаются в прямую и обратную магистрали);
Расходомеры;
Тепловычислитель.

Приборы теплового учета устанавливаются как можно ближе к ведомственной границе, чтобы предприятие-поставщик не высчитывало теплопотери по некорректным методикам. Лучше всего, чтобы тепловые узлы и расходомеры имели на своих входах и выходах задвижки или вентили, тогда их ремонт и профилактика не будут вызывать трудностей.

Совет! Перед расходомером должен быть участок магистрали без изменения диаметров, дополнительных врезок и устройств, чтобы уменьшить турбулентность потока. Это увеличит точность измерения и упростит работу узла.

Тепловой вычислитель, получающий данные от термодатчиков и расходомеров, устанавливается в отдельном запирающемся шкафу. Современные модели этого устройства оборудованы модемами и могут соединяться по каналам Wi-Fi и Bluetooth в локальную сеть, предоставляя возможность получать данные дистанционно, без личного визита на узлы теплового учета.

Расчет элеватора отопления

Следует отметить, что расчет водоструйного насоса, коим является элеватор, считается довольно громоздким, мы постараемся подать его в доступной форме. Итак, для подбора агрегата нам важны две главных характеристики элеваторов – внутренний размер смесительной камеры и проходной диаметр сопла. Размер камеры определяется по формуле:

Температуры и расход воды, показанные на фиг. 5, типичны для испарительного конденсатора, подаваемого в систему охлаждения или кондиционирования воздуха при заданной расчетной температуре влажного колба с аммиаком или галогенуглеводородным хладагентом. Эти условия приводят к экономичному выбору испарительного конденсатора. Однако более низкая температура конденсации и более низкий расход энергии компрессора могут быть получены с большим конденсатором при такой же температуре влажного термометра.

Испарительный конденсатор обладает рядом важных преимуществ по сравнению с другими системами конденсации. Испарительный конденсатор объединяет градирню, поверхность конденсатора, циркуляционный насос и водопровод в одном собранном оборудовании. Первоначальная экономия затрат.
. Испарительные конденсаторы требуют только около 50% площади плана установки с воздушным охлаждением сопоставимого размера.

dr – искомый диаметр, см;
Gпр – приведенное количество смешанной воды, т/ч.

В свою очередь, приведенный расход вычисляется таким образом:

Принцип работы устройства

Вся вода в конденсаторном бассейне сливается с внутренним отстойником всякий раз, когда рециркуляционный насос не работает. Внутренний дистанционный отстойник должен иметь размеры, чтобы обеспечить рабочую всасывающую головку для насоса и объем выброса выше этого рабочего уровня, чтобы удерживать всю воду, которая будет сливаться, когда насос выключится. Это включает воду в суспензии в конденсаторе и воду в бассейне конденсатора во время нормальной работы, а также в трубопроводах между конденсатором и отстойником.

В этой формуле:

τсм – температура смеси, идущей на отопление, °С;
τ20 – температура остывшего теплоносителя в обратке, °С;
h2 – сопротивление отопительной системы, м. вод. ст.;
Q – потребный расход тепла, ккал/ч.

Чтобы подобрать элеваторный узел системы отопления по размеру сопла, надо его рассчитать по формуле:

Видео: не простой коллекторный узел

Рециркуляционные водяные насосы для удаленных отстойников должны быть выбраны для требуемого потока на общей головке, которая включает вертикальный подъем, трение трубы плюс заданное давление, требуемое на впускном коллекторе системы распределения воды. Балансирующий клапан всегда должен устанавливаться в нагнетательной линии из насоса, чтобы обеспечить регулирование потока в конденсатор.

Иногда из-за расположения конденсатора или ограниченного пространства приложение удаленного отстойника может быть непрактичным. В таких случаях электрические электронагреватели или паровые катушки могут быть установлены в бассейне конденсатора для предотвращения замерзания при низких температурах окружающей среды, когда конденсатор полностью холост. Кроме того, линия всасывания насоса, насоса и выхлопная труба насоса должны быть проложены с помощью нагревательной ленты и изолированы.

dr – диаметр смесительной камеры, см;
Gпр – приведенный расход смешанной воды, т/ч;
u – безразмерный коэффициент инжекции (смешивания).

Первые 2 параметра уже известны, остается только отыскать значение коэффициента смешивания:
