Разница давлений в системе отопления

Какие должны быть нормативы ГОСТ и СНиП для многоквартирных домов

Документы оговаривают диапазоны, обеспечивающие отопление здания. Показатели рассчитаны для поддержания температуры около 20 °C при влажности порядка 40%.

Для их достижения на стадии подготовке к строительству разрабатывается проект. Выделяют три значения рабочего давления:

2—4 атм для домов до 5 этажей;
5—7 для 6—9;
12 и выше для 10-этажных и больших строений.

Факторы, определяющие показания

Современные дома оборудованы элеваторами, которые разделяют сеть на части. Их цель — смешать потоки воды разной температуры. Они оборудованы регуляторами, при помощи которых управляют соплами. Это влияет на определение давления: частично закрытый узел изменяет показатель.

Достичь значений, указанных в ГОСТ, также мешают следующие факторы:

Мощность приборов, установленных в здании, редко подходит под расчёты, проведённые перед началом работ.
Состояние оборудования. В течение эксплуатации оно изнашивается.
Диаметр трубопровода. Иногда, при ремонте, участок обвязки заменяют, выбирая другой размер, что приводит к падению давления.
Расположение квартиры: чем дальше от магистрали и котла, тем больше шанс снижения показаний.

Проверка нормы в многоэтажных зданиях

Осуществляется манометрами в трёх точках:

на подаче, около котла, а также на обратке в аналогичной точке;
возле всего используемого оборудования: насосов, фильтров, регуляторов и прочего;
на магистрали около котельной и у отвода к дому.

Требования к показателям определены ГОСТ и СНиП.

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

Состояние и мощность оборудования, подающего теплоноситель.
Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

на подаче теплоносителя от источника и на выходе;
перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

1 Общая информация

Когда наступает сезон отопления, владельцы частных домов и коттеджей самостоятельно открывают клапаны и форсунки котельных установок. В многоквартирных домах дела обстоят немного иначе, и жильцы вынуждены с нетерпением ждать слесаря-водопроводчика из управляющей компании, который запустит систему обогрева и позволит людям ощутить уверенность в завтрашнем дне.

Не секрет, что в многоквартирных постройках экономкласса отопление осуществляется посредством централизованной системы теплоснабжения. Все обогревательные магистрали спрятаны в подвальном помещении, а подача теплоносителя регулируется с помощью водных задвижек, за которыми расположены грязевики и стояки. Проходя через последние узлы, жидкость подается в батареи и радиаторы, запускающие обогрев окружающего пространства.

Создание жидкости для обогревательной установки происходит на ТЭЦ или в котельной. Нормы подачи тепла в многоквартирном доме регулируются соответствующими строительными правилами: теплоноситель должен быть прогрет до 130−150 градусов Цельсия. При составлении актуальных норм необходимо учитывать параметры окружающего воздуха. К примеру, для Южного Урала следует брать к расчету минус 32 градуса.

Чтобы предотвратить закипание жидкости, ее подают в сеть под давлением 6−10 КГС. Однако это только теоретическое утверждение. По сути, значительная часть отопительных магистралей функционируют на 95−110 градусах Цельсия, что объясняется их плохим состоянием.

Понятие «норма» является очень растяжимым. Отопительные радиаторы никогда не прогреваются до тех показателей, которыми обладает носитель тепла. В таком случае энергосберегающая функция будет возложена на еще одну часть системы — элеваторный узел, который представляет собой перемычку между прямой и трубой «обратки». Согласно актуальным нормам, температура жидкости в системе по обратной трубе в зимний период может составлять 60 градусов Цельсия.

Если давление в системе поднимается

ля обеспечения эффективной работы котла важно, чтобы он работал при правильном давлении, а любой воздух, попавший в систему, удалялся» из радиаторов. Общие симптомы избытка давления:

Холодные радиаторы сверху или снизу.
Шум от котла, насоса или системы.

Если в газовом котле поднимается давление воды и остается слишком высоким несмотря на то, что вода сливается из системы через сливной кран, это свидетельствует о неисправности. В этом случае следует определить, почему растет давление в закрытой системе отопления, и где предохранительная труба из предохранительного клапана 3 бар сливает воду. Если системная вода проходит через защитную трубу, и манометр котла постоянно показывает более 3 бар, несмотря на слив воды, есть две вероятные причины.

Одна из них заключается в том, что наполнительный контур оставлен подключенным, а запорные клапаны оставлены открытыми или не идеально закрытыми. В этом случае система постоянно пополняется. Заливные клапаны должны быть закрыты, а контур отключен. Воду нужно сливать пока давление в системе (холодное) не снизится примерно до 1,5 бар. Если вода продолжит проходить через 3-барный предохранительный клапан и давление в котле упадет, необходимо заменить предохранительный клапан.

Если заправочный контур отключен, но давление в котле все еще остается слишком высоким несмотря на то, что из системы центрального отопления через сливной кран отводится некоторое количество воды, вероятным виновником является пластинчатый теплообменник. Пластинчатые теплообменники являются вторичными теплообменниками. В котлах без комбинированной системы нет вторичных теплообменников, но почти во всех котлах комбинированные.

Эта неисправность, которая вызывает постоянное высокое давление, является внутренней утечкой во вторичном теплообменнике (пластинчатый теплообменник). Это теплообменник в котле, в котором системная вода отделена от чистой водопроводной воды рядом металлических пластин.

Эффективно, горячая вода системы (нагретая котлом) прокачивается через канал во вторичном теплообменнике. Чистая холодная вода проходит по отдельному пути направляясь к горячим водопроводным кранам. Эти пути длинные и «сложены» друг вокруг друга, так что их стенки всегда соприкасаются. Тепло проходит через стены, разделяющие пути, так что вода центрального отопления косвенно нагревает водопроводную воду.

Если есть утечка через стену между двумя путями, вода высокого давления попадает в водяной путь системы отопления, повышая давление в системе. Давление обычно повышается до чуть более 3 бар, в результате чего открывается предохранительный клапан. Поскольку в результате утечки давление в системе регулярно увеличивается, манометр остается на уровне около 3 бар, и вода постоянно проходит через предохранительный клапан и выходит из предохранительной трубы. В этом случае вторичный теплообменник (и, возможно, предохранительный клапан) необходимо заменить.

Давление в системе отопления многоэтажного дома

Отопление многоэтажного дома должно работать бесперебойно и качественно, иначе множество жильцов окажется в сложных условиях. Одним из важнейших факторов является давление в системе отопления и поддержание его в стабильном состоянии на протяжении холодного времени года. От стабильности нормативного давления зависит эффективность отопления и сохранность отопительных приборов многоэтажного или частного дома.

В зависимости от процессов, происходящих в отопительной системе, существуют различные виды давления:

Статическое. Оно определяет физическое воздействие теплоносителя, находящегося в состоянии покоя, на систему отопления. Статическое давление зависит от высоты водяного столба, т. е. от высоты отапливаемого дома.
Рабочее. Соединяет статическое и динамическое давление, которое возникает при работе насоса. Нормативные параметры рабочего давления должны сохраняться на протяжении всего отопительного периода.
Испытательное. Значительно превышает рабочее давление, и тем более статическое. Создается оно принудительно во время запуска системы. С его помощью определяются слабые места, протечки и трещины в теплопроводе.

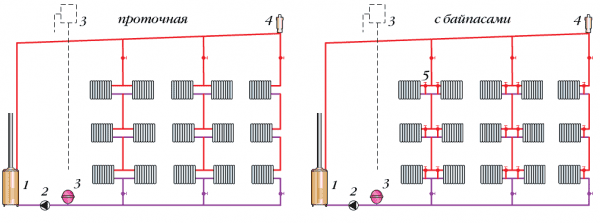

В многоэтажных домах наиболее часто используются две схемы.

Однотрубная

В такой системе теплоноситель с помощью циркуляционного насоса подается по одной трубе. Теплоноситель проходит через нагревательные приборы всех этажей. Недостатком такой системы является то, что в случае завоздушенности или поломки одного из радиаторов, перестает функционировать вся система дома. Чтобы устранить эту проблему устраивается байпас перед отопительным прибором между трубой подачи и выхода, а в местах присоединения батареи к трубопроводу монтируются запорные краны. В такой системе в случае поломки радиатора можно кранами перекрыть ему подачу теплоносителя и выполнять ремонт или замену прибора. Теплоноситель через байпас пойдет дальше по системе.

Двухтрубная

Наиболее часто в многоэтажных домах используется двухтрубная схема отопления. В такой системе имеется труба для подачи и труба для возврата теплоносителя. Каждый радиатор отопления для подачи подключен к одной трубе, а для обратки – к другой. Преимуществом является то, что на всех этажах подается теплоноситель необходимой температуры, а остывший – возвращается по отдельной линии.

Давление в системе отопления необходимо для того, чтобы обеспечить её теплоносителем, чтобы во всех квартирах многоэтажного дома была комфортная температура. Таким образом, чем больше этажей в доме, тем выше давление. Под его значение подбираются соответствующие отопительные приборы

Важно, чтобы показатели сохранялись в допустимых пределах

Превышение значения рабочего давления может привести к поломке отопительных приборов и их протечке, а впоследствии остановке отопления во всем доме. В случае низкой нагрузки теплоноситель может не достигать верхних этажей, а также возможно вскипание (кавитация) теплоносителя.

Котел. Выполняет нагрев теплоносителя.
Циркуляционный насос. Обеспечивает принудительную циркуляцию теплоносителя.
Расширитель. Нивелирует давление в системе при нагреве, а в результате и расширении теплоносителя.
Автоматический воздухоотводчик. При образовании завоздушивания в трубопроводе автоматически выпускает воздух.
Запорная арматура. Кран позволяет заменить радиатор, не спуская теплоноситель из теплопровода.

Нормативное

Нормативное значение определяется технической документацией, в частности «Строительные нормы и правила» (СНиП). На этот показатель влияют следующие факторы:

площадь многоквартирного дома;
удаленность от котельной;
тип трубопровода;
диаметр трубопровода;
мощность отопительной системы.

Норма для многоэтажки высотой до 9-ти этажей составляет 5-7 атмосфер. Если дом превышает 9 этажей, то значение нагрузки должно составлять 7-10 атмосфер. Если нижняя подача с повышением этажности давление падает, какое оно будет на последнем этаже, зависит от мощности насоса. Разница между первым и последним этажом не должна превышать 10%. Таким образом, если на первом этаже давление 10 атмосфер, то на последнем оно должно быть не меньше девяти.

Давление, при котором испытывают систему, (испытательное давление) должно быть на 15-20% выше рабочего, это обеспечит запас прочности.

При запуске системы возможны гидроудары и нагрузка значительно превышает рабочее значение. Поэтому прочность отопительных приборов должна быть способна выдержать такую нагрузку.

Причины падения показателей

Часто у потребителей возникает вопрос, почему падает давление в отопительных системах закрытого и открытого типа. Причин этих сбоев две: утечка теплоносителя и/или поломка элементов в отопительном приборе (котле).

Утечка теплоносителя

В системе открытого типа поднять давление поможет тест на герметичность соединений

Необходимо обратить внимание на все пятна сомнительного происхождения (они могли остаться от испарившейся жидкости), капли воды, лужицы, на места стыков радиаторов (ржавые отметины – показатель протечек). В случае обнаружения убрать дефекты

Но в частном жилище трубы чаще всего не из стали, поэтому увидеть следы протечек, тем более, если вода успела испариться, практически невозможно. Это повод обратиться за помощью к специалистам.

Если в доме установлен скрытый трубопровод, то перепад давления в котле также причина вызвать мастера: он сольет воду, закачает в систему воздух для выявления протечки и ликвидирует недостаток.

Сбой в работе котла

Давление падает из-за повреждений в котле? Необходимо обратиться за помощью к специалистам. Только они смогут выявить причину, повлекшую перепад давления в трубопроводе, привести оборудование в норму.

Падение параметров давления в котле может быть вызвано появлением микротрещин в теплообменнике или его разрушением, скоплением накипи, повреждением расширительного бачка. Каждая проблема решается по-разному: например, снизить уровень жесткости воды и, соответственно, образование накипи, помогут специальные добавки, трещинки в теплообменнике запаивают. Какая бы причина сбоя ни была, определить, из-за чего падает давление, может лишь инженер, имеющий соответствующую квалификацию.

После запуска у системы отопления проходит адаптация. Еще какое-то время давление продолжит свое падение из-за растворенного в теплоносителе воздуха. Удалить его можно путем доведения давления до нормативных значений, подпитывая систему. Потом воздух выйдет сам и перепад исчезнет. Нормальное давление в системе отопления – признак ее безопасной и качественной работы.опубликовано econet.ru. Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь

Установка максимальных показателей

Нормативы максимального давления в отопительной системе устанавливаются с учётом характеристик используемого оборудования и труб.

Например, для радиаторов применимы такие пределы: чугунные батареи — до 6 атм., пластиковые 2—4 атм. Слабыми местами считаются стыки элементов отопительной системы.

Установка максимальных показателей производится в следующей последовательности:

Опрессовка системы. Контур заполняется водой под давлением, превышающим рабочее значение в 2—2,5 раза. Во время проведения опрессовки контролируется изменение по манометру.
Проверка герметичности. Тестирование осуществляется в 2 этапа — холодное и горячее испытание. На первом этапе система заполняется холодной водой с минимальным рабочим давлением. В таком состоянии она выдерживается 2 ч. Если за это время показатели снизились не более чем на 0,2 атм., то можно говорить о хорошей герметичности. На втором этапе отопительный котёл включается на полную мощность и магистраль заполняют горячим теплоносителем с максимальным рабочим давлением. Изменение параметра контролируется манометром.
Установка рабочего давления. После завершения тестирования с помощью клапана сбрасывается избыточное давление, и устанавливается рабочее значение.

Тестирование системы на максимальных показателях помогает выявить проблемные места, в т. ч. утечки. Все нарушения сразу устраняют. Нельзя начинать эксплуатацию системы без устранения слабых мест.

Перепады давления отопления в квартире

Помощь при поддержании давления в системе отопления также должна исходить и от жильцов дома. Они могут:

Проводить визуальный осмотр контура в квартире, проверять все стыки и швы.
Так как стояки имеют диаметр трубы 25-33 мм, то и трубы в квартире должны быть такими же. Иногда приходится менять участок трубопровода, новая устанавливается с учетом определенных размеров.
Следить за воздухом в радиаторах, регулярно его спускать, используя кран. На новых батареях краны есть, а на старых образцах необходимо установить воздухоотводчики.
Часто в трубах слышны гидроудары во время проведения пробного запуска отопления. Чтобы этого не происходило, на трубу, входящую в квартиру, ставится редуктор давления. Он поможет справиться с отрицательным влиянием перепадов давления.

Для нормальной работы отопительной системы необходимо поддерживать оптимальное давление. Заниматься подготовкой отопления следует заранее, чтобы в холодное время года в доме было тепло, а не холодно.

Поэтому необходимо проверять их заранее. Счетчик температуры и манометр должны быть исправными, чтобы вовремя показывать отклонения.

Справляясь вовремя с проблемами в отопительной системе, можно продлить службу всех агрегатов, сэкономить на оплате счетов за отопление. И в зимнее время не беспокоиться о том, что полетит котел или протечет труба.

Тестирование

Для того чтобы проверить соответствие значения нормативам, некоторые сознательные коммунальные хозяйства проводят гидравлические испытания системы отопления:

Тестирование “на холодную”. Происходит заполнение всех магистральных элементов холодной водой (температурой не ниже +5 градусов Цельсия), фиксируется достигнутый параметр. Пункт 4.6 (ВНУТРЕННИЕ САНИТАРНО-ТЕХНИЧЕСКИЕ СИСТЕМЫ-СНиП 3-05-01-85): Испытание водяных систем отопления и теплоснабжения должно производиться при отключенных котлах и расширительных сосудах гидростатическим методом давлением, равным 1,5 рабочего давления, но не менее 0,2 МПа (2 кгс/кв.см) в самой нижней точке системы. Система признается выдержавшей испытание, если в течение 5 мин нахождения ее под пробным давлением падение давления не превысит 0,02 МПа (0,2 кгс/кв.см) и отсутствуют течи в сварных швах, трубах, резьбовых соединениях, арматуре, отопительных приборах и оборудовании. Если удалось уложиться в эти нормативы, допускается запуск. Если температура воздуха ниже +5, то испытание проводят сжатым воздухом.
Тестирование “на горячую”. Как правило, проводится оно перед официальным стартом отопительного сезона. Закачивается горячий теплоноситель под давлением, близким к критическому для конкретной системы. Отсутствие проблем говорит о том, что и во время отопительного сезона не произойдет никаких эксцессов.

Причины нестабильного давления

В многоквартирном доме, особенно если он уже достаточно давно введен в эксплуатацию, жильцы часто начинают самовольную замену отопительных приборов. Это часто приводит к снижению давления, оттого невольными жертвами становятся все жильцы многоэтажного дома. Причин изменения показателей достаточно много:

Диаметр труб. При проектировании теплопровода был задан необходимый диаметр труб, чтобы обеспечить соответствующее давление. В результате самовольной замены труб на отдельных участках оно увеличивается (если замена произведена на трубы меньшего диаметра) или снижается (если диаметр труб больше).
Воздушные пробки. В процессе ремонтных работ или в результате химической реакции теплоносителя и отопительных приборов в системе может образоваться воздушная пробка. Она значительно затрудняет циркуляцию теплоносителя, в результате чего снижается нагрузка.
Износ отопительных приборов, трубопровода и запорной арматуры. С годами в процессе эксплуатации основные узлы трубопровода разрушаются. Кроме того, в отопительных приборах и трубах постоянно выполняется отложение накипи, мусора и прочих примесей. Это значительно ухудшает качество теплоносителя и снижает его нагрузку.
Аварийный случай. Если в результате износа оборудования или некачественно выполненных ремонтно-монтажных работ образовалась протечка теплоносителя, то нагрузка снижается.
Во время запуска системы. Чтобы наполнить все отопительные приборы теплоносителем, давление значительно превышает рабочее.

Засоренный трубопровод до и после очистки

Очень часто при проведении испытаний под действием повышенных нагрузок в изношенной системе образуются протечки. Поэтому прежде необходимо заменить ветхое оборудование и устранить явные поломки.

Перепады давления

Причин изменения давления достаточно много, для эффективного отопления их необходимо устранить. Это легче сделать для частного дома с автономной системой отопления, но некоторые мероприятия возможны и для многоэтажки:

При замене труб важно, чтобы новые трубы были такого же диаметра, как и старые. Правда, в условиях многоквартирного дома нельзя уследить за соседями сверху или снизу, остается надеяться на их благоразумие

В случае, если такое произошло, необходимо обратиться в организацию, отвечающую за эксплуатацию теплопровода. Они должны выяснить причины изменений.
На каждом отопительном радиаторе установлено приспособление для выпуска воздуха, называется оно краном Маевского. О завоздушенности говорит неравномерный нагрев радиатора, посторонние шумы и вибрация в системе. В этом случае необходимо открыть кран Маевского с помощью специального ключа или отвертки и выпустить воздух. С воздухом будет вытекать вода, поэтому нужно предварительно поставить емкость для нее. С помощью крана Маевского выпускается воздух из радиатора. Чтобы выпустить воздух из системы, в самой высокой её точке устраивается автоматический воздухоотводчик.
В случае износа оборудования необходимо заменить все старые батареи и проржавелую запорную арматуру. Также нужно промыть трубопровод, но для многоэтажного дома промывку выполняет организация, отвечающая за состояние отопительной системы в доме. Такие мероприятия помогут повысить давление.
Если произошел аварийный случай, необходимо срочно сообщить мастеру на участке, который перекроет подачу теплоносителя и выполнит ремонт трубопровода либо вызовет бригаду квалифицированных специалистов, в зависимости от масштабов происшествия.

Кран Маевского на радиаторе для спуска воздуха

Под действием высокой температуры пластиковые трубы могут несколько расширяться.

Параметры давления в батареях жилых домов

Функционирование отопительной системы многоквартирного дома требует соблюдения ряда технических параметров. Одним из них является рабочее давление теплоносителя в системе центрального отопления, которое поддерживается в течение отопительного сезона и считается основной характеристикой работоспособности обогревательного контура. От того, какое давление в батареях отопления, зависит эффективность обогрева квартир и безаварийная эксплуатация отопительного оборудования.

При отклонении рабочего давления в системе от параметров, регламентированных специальными нормами и СНиП, может произойти аварийное нарушение работы системы вплоть до разрушения трубопроводов стояка или радиаторов отопления в квартире. Поддержание его стабильного номинального значения позволяет доставлять горячий теплоноситель по всем квартирам практически с одинаковой температурой, полученной при нагреве воды в котельной.

Условия эксплуатации системы центрального отопления в многоэтажках и автономных отопительных частных застройках принципиально отличаются друг от друга.

Для центрального отопления усредненные условия следующие:

качество теплоносителя — низкое, с многочисленными примесями;
температура подачи теплоносителя — 120 0 С;
давление в системе — от 5 до 10 атм.

Для системы в частном доме условия несколько другие:

качество теплоносителя — хорошее, без примесей;
температура теплоносителя — 1000 С;
давление в системе — до 3 атм.

Факторы, влияющие на величину рабочего давления

Величина давления теплоносителя в многоэтажках зависит от множества обстоятельств, которые прямо или косвенно способствуют отклонению от номинального значения, предписанного нормами.

К ним можно отнести:

степень изношенности оборудования котельной;
удаление жилого дома от котельной;
расположение квартиры, на каком этаже и как далеко от стояка она находится. В квартире, находящейся даже рядом со стояком, в угловой комнате давление будет ниже, так как там чаще всего находится крайняя точка отопительного трубопровода;
размеры труб, самовольно установленных жильцами. Например, при установке в квартире трубы диаметром больше, чем у входного патрубка, общее давление в системе понизится, а при монтаже труб меньшего диаметра — повысится;
степень износа батарей отопления.

Рабочие характеристики батарей

Обилие различных радиаторов отопления, наводнивших современный рынок сантехники, буквально провоцирует потребителей на замену устаревшей морально чугунной теплотехники.

Критериями их выбора, в первую очередь, являются:

материал,
рабочее давление,
паспортная тепловая мощность,
внешний вид.

При этом совершенно не учитываются возможные сложности эксплуатации приобретаемого обогревательного устройства в составе непредсказуемой отечественной системы центрального отопления. Зарубежные производители красивых радиаторов из алюминия или стали совершенно не подстраховываются от гидравлических ударов, когда давление в батареях отопления подскакивает до 20−30 атм., коррозии внутренних полостей при выпущенной на полгода воде, от газообразования в алюминиевых радиаторах при протекании теплоносителя с примесями меди и резких перепадов температур. У них этих проблем просто нет, чего нельзя сказать о системах отопления наших многоэтажек.

Характеристики чугунных радиаторов

инертность к плохому качеству теплоносителя;
рабочее давление — 9 атм,, опрессовочное — 15 атм.;
выдерживают температуру теплоносителя 1200 С;
недостатки — боится гидроударов.

Характеристики стальных радиаторов

рабочее — до 10 атм.;
температура теплоносителя — до 1200 С;
хорошо регулируется термовентилем;
недостаток — коррозионно неустойчивы.

Характеристики алюминиевых радиаторов

рабочее — до 6 атм., но для усиленных конструкций — до 10 атм.;
хорошо регулируются термовентилем;
недостаток — подверженность электрохимической коррозии и газообразованию, что приводит к образованию воздушных пробок.

Характеристики биметаллических радиаторов

рабочее — до 20 атм., для усиленных конструкций — до 35 атм.;
неплохая коррозионностойкость;
температура теплоносителя — свыше 1200 С.

Это важно! Собираясь приобретать новые радиаторы, не стесняйтесь обращаться в свою структуру ЖКХ, чтобы точно узнать значения рабочего и испытательного давлений в вашем доме. Раз в год оно подается, более высокое, чем рабочее, для выяснения слабых мест в системе. Оно может оказаться выше разрешенного для вашего нового радиатора

Оно может оказаться выше разрешенного для вашего нового радиатора.

ActionTeaser.ru — тизерная реклама

santehkrug.ru

Предотвращение аварий

Повышенное давление может повлечь непоправимые разрушения. Для защиты коммуникаций в закрытых системах обязательно устанавливают группы безопасности.

В состав группы входят:

манометр;
автоматический воздухоотводчик;
предохранительный клапан.

Манометр служит для визуального контроля давления в системе.

Если выключается насос, но топливо продолжает гореть, может произойти взрыв твердотопливного котла

При выделении воздуха из теплоносителя срабатывает воздухоотводчик. Он устроен таким образом, что пропускает только газы, вода из труб не вытечет.

Для индивидуальных домов выбирают предохранительный клапан, настроенный на срабатывание при 3 Атм. При дальнейшем возрастании теплоноситель выльется из патрубка. Излишки по шлангу попадают в канализацию или могут собираться в специальную ёмкость. Аналогичный клапан установлен в современных газовых и электрических котлах.

Группу безопасности обязательно устанавливают в системах с твердотопливными котлами или энергонезависимыми газовыми бойлерами.

При отключении электричества перестаёт работать циркуляционный насос, при этом топливо продолжает сгорать. Теплоноситель, оставаясь в теплообменнике котла, нагревается, закипает. Давление повышается до критических значений, происходит взрыв с разрушением котлового оборудования.

Регулировка давления централизованного отопления

Редуктор помогает обезопасить батареи от гидроудара

В многоквартирных домах, подключённых к системам централизованного отопления, нередко возникают гидроудары. Особенно часто перепады возникают при технологических работах, при опрессовке, при первом пуске отопления с приходом холодов.

Обезопасить радиаторы можно, установив перед радиатором редуктор. Установить его можно самостоятельно между регулировочным краном и батареей. Работы проводят после сезонного отключения отопления.

Давление в трубах летом есть, оно создаётся водяным столбом в главной магистрали.

Выбирают редуктор, рассчитанный на 6–7 Атм. Этого показателя хватит, чтобы работали радиаторы на любом этаже. Все современные батареи легко выдерживают такой напор.

Часто редукторы оснащают воздухоотводчиками, что упрощает обслуживание системы отопления.

Разновидност

Давление воды в частном доме или другом здании делится на несколько групп:

Статическое. Параметр определяет, насколько интенсивно вода “давит” на радиаторы и трубы на различной высоте.
Динамическое. Формируется в процессе циркуляции теплоносителя по контуру, именно оно способствует износу элементов.
Максимальное. Критическая величина, достижение которой, вполне вероятно, спровоцирует аварию.

В большинстве российских домов данный показатель находится на уровне 7 атмосфер, этого вполне достаточно для корректного функционирования. Тем не менее, определенные явления изменяют значение (критически низкий уровень – 5 атмосфер), из-за чего возникают нежелательные эффекты.
