Методики проведения испытаний систем отопления: гидравлического, теплового, пневматического

Испытания на прочность и герметичность

Предварительную проверку коммуникации на прочность и показатели герметичности проводят в такой последовательности:

Проверка прочности. Для этого в трубопроводе создают проверочное, усиленное давление и выдерживают его около 10 минут. Как уже было сказано выше, во время выдержки нельзя допускать, чтобы давление понижалось. Как правило, проверка нарушается, если давление понижается более чем на 0,1 МПа. По истечению времени проверочное давление понижают до стандартных показателей и поддерживают их с помощью непрерывной подкачки жидкости. После этого выполняется осмотр конструкции, который направлен на выявление повреждений. Если дефекты не обнаружены — выполняется второе испытание на прочность. При обнаружении деформаций в трубопроводной конструкции — их устраняют и проводят повторное испытание. Отдельные части трубопроводной коммуникации проверяются в разное время. Продолжительность гидравлической проверки не может быть меньше, чем 10 минут.

Проверка на герметичность. После того, как коммуникация прошла испытания на прочность, производится проверка на герметичность трубопровода. Герметичность проверяется так:

1. Производится фиксация времени начала проверки.
2. В измерительном бачке определяется начальный уровень жидкости.
3. Когда первые два пункта выполнены, начинается наблюдение за уменьшением показателя давления в конструкции.

Во время испытания необходим строгий контроль давления, его показатель не должен меняться весь период выдержки

При гидравлических испытаниях трубопроводов необходимо чётко следовать этой последовательности.

В каких условиях необходимо проводить гидравлическую проверку трубопроводов?

Гидравлические испытания трубопроводов являются сложным мероприятиям, которое требует определённой подготовки. Испытания должны соответствовать строительным нормам и правилам, поэтому такие проверки производят только высококвалифицированные специалисты.

Испытания проводятся строго по принятым нормам и правилам и к процессом руководят специалисты

Для проведения такой проверки трубопроводной магистрали необходимо придерживаться следующих условий:

• точки пользования в стояке активизируются одновременно для испытания, однако, это положение не всегда является обязательным и определяется индивидуально в зависимости от конкретного случая;
• характеристики устройств для сушки полотенец проверяются при испытании систем горячего водоснабжения;
• температурные замеры выполняются только по крайним точкам в конструкции;
• после проведения испытательных работ необходимо полностью удалить воду из системы;
• наполнение коммуникации производится снизу вверх. Такое правило необходимо для правильного вытеснения воздуха и позволяет избежать аварийных ситуаций, связанных с переизбытком давления, а также воздушных пробок.
• начальный этап по заполнению коммуникации относится только к главному стояку, и только на следующих этапах производится наполнение стояков, ответвляющихся от главного.
• во время гидравлических испытаний температура окружающей среды не должна быть ниже, чем +5 °C.

Эти условия должны быть соблюдены независимо от типа трубопровода и рабочей среды, которую он транспортирует.

Гидравлические проверки проводят для следующего оборудования:

• внутренних пожарных водопроводов;
• систем горячего и холодного водоснабжения;
• отопительных систем.

Испытаниям подвергаются разные типы трубопроводов, в том числе отопительные и сети ГВС

Тепловое испытание отопления

Термометр для тепловой проверки

Своевременное тепловое испытание систем отопления позволит определить равномерность нагрева всех радиаторов и батарей. В отличие от вышерассмотренных документов, эту процедуру рекомендуется выполнять в обязательном порядке и для автономных схем.

Для центрального отопления эти действия выполняются не каждый год. Акт на тепловые испытания системы отопления составляется только в следующих случаях:

• Введение системы в эксплуатацию;
• Замена большей части компонентов на новые, изменение конфигурации трубопроводов.

Испытание системы отопления на прогрев зачастую совмещается с пробным запуском перед отопительным периодом. Для этого недостаточно заполнить трубопроводы теплоносителем и включить котел. Сначала следует выполнить прочистку системы, избавив ее от скопившегося мусора и известкового налета. Если этого не сделать — тепловые испытания системы отопления будут некорректными. Посторонние элементы будут влиять на теплопроводность радиаторов и труб, что напрямую скажется на их энергетической отдаче.

Лучше всего совместить гидравлическую и тепловую проверку. Таким образом можно предупредить появление воздушных пробок.

Центральное отопление

Тепловые испытания центрального отопления

Для централизованной схемы заполнение акта испытания теплового эффекта систем отопления выполняется по определенным правилам. Главным из них является температура воды – она должна быть нагрета до +60°С.

Время проведения проверки должно составлять не менее 7 часов. Одновременно с этим выполняется регулировка отдельных компонентов для температурной балансировки узлов. Это отображается в акте на тепловые испытания системы отопления. В многоквартирных домах для каждого стояка делают отдельные измерения и сверяют общие показатели с аналогичными в элеваторном узле.

Акт теплового испытания

Какие преимущества для жильцов дома дают испытания системы отопления на прогрев?

• Поверка фактических показателей теплоснабжения с заявленными от управляющей компании;
• При установленном приборе учета и регулировки поступления теплоносителя (в элеваторном узле) — возможность определить оптимальный режим работы системы;
• Своевременное выявление воздушных пробок.

Все эти работы должна выполнять управляющая компания. Это отображается в договоре на теплоснабжение. Итогом проверки будет акт испытания теплового эффекта системы центрального отопления.

В акте на тепловые испытания отопительной системы учитывается не только степень нагрева радиаторов и труб, но и температура в помещении.

Автономное отопление

Тепловизор, как один из инструментов теплового испытания

Проведение испытаний автономной системы отопления на прогрев также необходимо. Во время выполнения этой процедуры можно заранее определить точки резкого перепада температуры. С помощью регулировочной арматуры выполняется настройка режимов работы радиаторов и батарей.

На практике для автономных схем не нужно составлять акт испытания теплового эффекта отопления. Но для определения порядка действий лучше всего принять методику для центрального отопления. Разница может заключаться в способах измерения:

• Степень нагрева отопительных элементов проверяется установленными термометрами или по показаниям тепловизора;
• Температура в помещении контролируется с помощью внешних датчиков.

Однако в летний период не будет учтено влияние низкой температуры на улице

Поэтому помимо вышеперечисленных показателей нужно брать во внимание степень теплоизоляции дома – тепловые потери

Помните, что каждый тип испытания систем отопления (гидравлический, тепловой или пневматический) должен выполняться по определенной методике. Она же зависит от типа отопительной системы и внешних факторов.

В видеоматериале рассказывается об особенностях гидравлического испытания отопления в квартире:

Видео описание опрессовка системы отопления воздухом

В этом видео показана проверка отдельного узла системы с помощью воздуха

Опрессовка на частном участке

Для частных участков чаще всего рабочее давление не превышает 2 атмосфер. Поэтому при проверке используется напор в 4 бара. Во время проведения испытаний можно использовать автомобильные насосы или небольшие компрессоры.

Перед проверкой труб на протечки и устойчивость к давлению требуется слить всю жидкость из системы в большую емкость для повторного использования. Это нужно для того, чтобы в систему не попал теплоноситель с примесями. После этого в контур заливается специальная жидкость со специальными присадками, которые помогают промыть трубы от лишней грязи, накипи или ржавчины.

Перед тем, как промывать систему требуется провести очистку всех водных фильтров и поместить их обратно. Прочистку труб можно делать несколько раз, если это нужно, а температура воды при этом должна быть от 55 до 60°С. После каждого прогона очистителя следует проверять водные фильтры. Промывку можно завершать, если они остаются чистыми после теста.

Опрессовка водой

Если вода после промывки остается чистой, то ее можно использовать повторно для набора давления во время опрессовки. Но для этого следует дать ей остыть до 40-45 °С. Если применяется ручной нагнетатель, то воду нужно заливать в его бак и увеличивать давление в системе с помощью рычага. После того, как оно достигло нужной отметки контур требуется проверять в течение 30 минут.

Аналогично с многоэтажными домами для частных участков также требуется проводить повторный тест системы, если давление упало ниже нормы. Для этого вначале следует найти и устранить протечку.

Если трубы находятся под бетонным покрытием, а на открытых участках течи нет, то нужно искать мокрые пятна на поверхности стен или пола, так как если разгерметизация произошла там, то вода их намочит. Также можно использовать тепловизор для обнаружения течи. Если пятен не видно, а давление падает, то при высоких температурах можно найти проблемное место с помощью этого устройства.

Прочность

1. В трубопроводе повышается давление до испытательного (Pи) посредством подкачки воды и поддерживается на протяжении 10 минут. Нельзя допускать понижения давления выше 1 кгс/м2 (0,1 МПа).
2. Испытательное давление уменьшается до расчетного (Pр) внутреннего, затем оно поддерживается при помощи подкачки воды. Производится осмотр трубопроводов на предмет дефектов на протяжении времени, требуемого для осуществления данного осмотра.
3. Обнаруженные дефекты устраняются, после этого производится повторное гидравлическое испытание напорного трубопровода. Только после этого можно приступить к испытанию на герметичность.

Составление акта

Свидетельством о том, что были проведены все работы, является акт гидравлического испытания трубопроводов. Данный документ составляется инспектором и подтверждает, что работы производились с соблюдением всех норм и правил, и что отопительная система выдержала их успешно.

Гидравлические испытания трубопроводов могут осуществляться двумя основными способами:

1. Манометрический способ – испытания производятся посредством манометров, приборов, которые фиксируют показатели давления. В период работы данные устройства показывают текущее давление в отопительной системе. Проводимые гидравлические испытания трубопроводов посредством манометра позволяют инспектору проверить, какой показатель давления был при тестировании. Таким образом, инженер-эксплуатационник и инспектор проверяют, насколько достоверны произведенные испытания.
2. Гидростатический способ считается наиболее эффективным, он позволяет проверить систему отопления на работоспособность при давлении, которое превышает усредненный рабочий показатель на 50%.

В течение разного времени испытываются различные элементы системы, при этом гидравлические испытания трубопроводов не могут длиться меньше 10 минут. В отопительных системах допустимым падением давления считается показатель 0,02 МПа.

Главным условием начала сезона отопления являются грамотно проведенные и должным образом оформленные гидравлические испытания трубопроводов (СНиП 3.05.04-85), в соответствии с требованиями действующей нормативной документации.

Пневматическая проверка СО

Если невозможно соблюдение условий, изложенных выше (например, температура окружающего воздуха будет ниже 5°С или по каким-либо причинам невозможно применение жидкости в контуре), то в таком случае проводят проверку СО сжатым воздухом. Методика практически не отличается от вышеизложенной. Требования по проведению работ следующие:

Давление в контуре 100 КПа.

Проблема в том, что при проведении пневматической опрессовки достаточно сложно определить место утечки. Именно поэтому большинство специализированных организаций применяют гидравлическое испытание трубопроводов систем отопления.

Последовательность проведения работ

Мероприятия по гидравлической проверке выполняются в определённой последовательности. Рассмотрим основные этапы этого процесса:

1. Очистка трубопроводной сети.
2. Монтаж кранов, заглушек и измерительного оборудования (манометров).

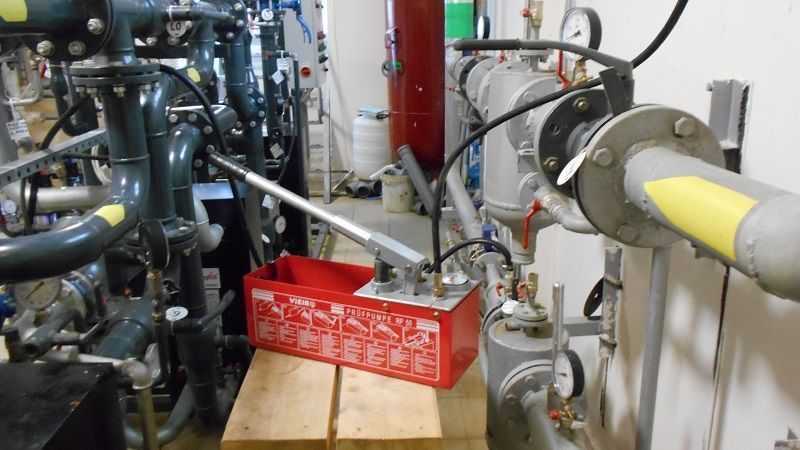

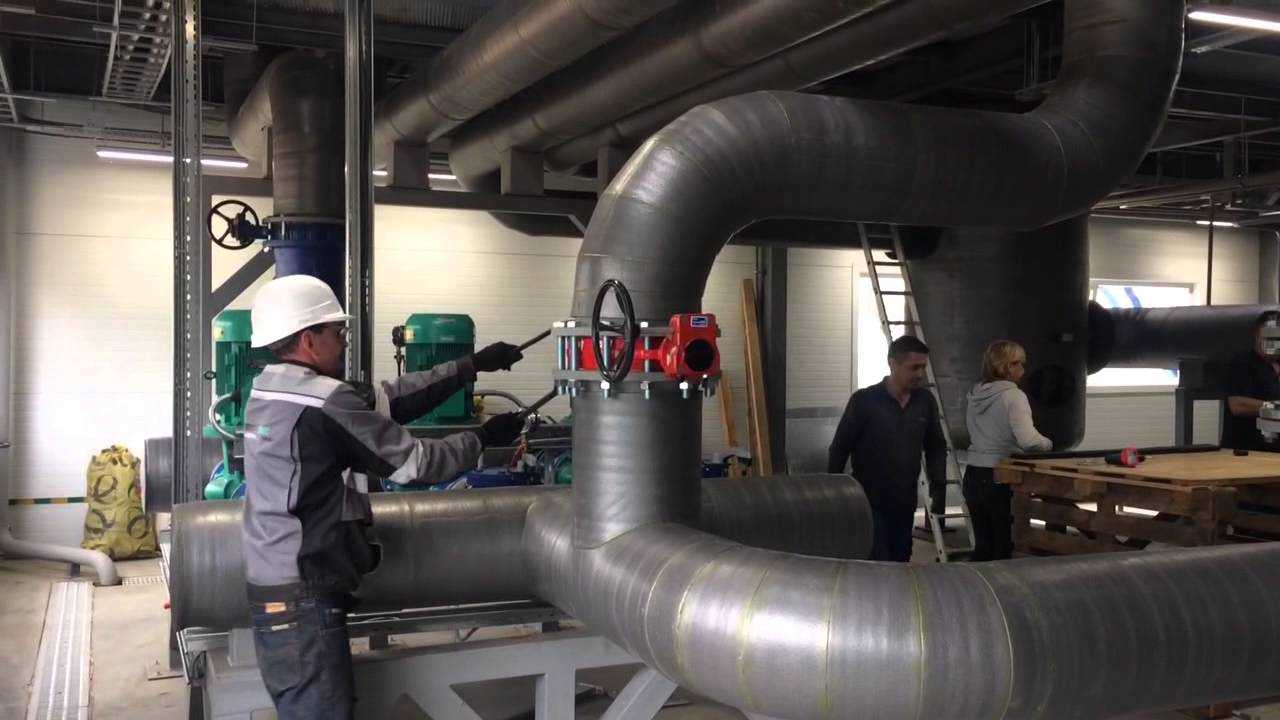

3. Подключение воды и гидравлического пресса.
4. Наполнение коммуникации водой до нужного уровня.
5. Проверка трубопроводной конструкции на наличие повреждений (деформированные места отмечаются).
6. Ремонт проблемных участков.
7. Выполнение повторной проверки.
8. Отключение от трубопровода и удаление жидкости из системы.
9. Демонтаж кранов, заглушек и манометров.

Все эти манипуляции необходимо производить в соответствии со строительными нормами и правилами, чтобы исключить халатность и аварийные ситуации.

Определение дополнительного объёма воды

После выполнения проверки на герметичность, как правило, следует расчёт дополнительного объёма жидкости в системе. Этот процесс проходит в такой последовательности:

1. Уровень давления в конструкции снова увеличивают за счёт подкачки жидкости из измерительного бачка. Показатель давления должен быть таким же, как и при гидравлической проверке, то есть превышать стандартные показатели в 1,25–1,5 раза.
2. Время, когда закончилась проверка на герметичность, необходимо запомнить.
3. На третьем этапе производится замер конечного уровня воды в измерительном бачке.
4. Далее определяется временной отрезок, который заняла проверка коммуникации (в минутах).
5. Расчет объёма жидкости, подкачанной из измерительного бачка (для 1 случая).
6. Высчитывание разницу между подкачанной и удалённой из трубопровода жидкости (для 2 случая).
7. Вычисление фактической траты дополнительно закачанной жидкости по формуле: qn=Q/(Tk-Tn).

ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

4.16. Завершающей стадией монтажа систем вентиляции и кондиционирования воздуха являются их индивидуальные испытания.

4.17. Монтажные и строительные организации при индивидуальных испытаниях должны выполнить следующие работы:

проверить соответствие фактического исполнения систем вентиляции и кондиционирования воздуха проекту (рабочему проекту) и требованиям настоящего раздела;

проверить на герметичность участки возд у ховода, скрываемые строительными конструкциями, методом аэродинамических испытаний по ГОСТ 12.3.018-79, по результатам проверки на герметичность составить акт освидетельствования скрытых работ по форме обязательного приложения 6 СНиП 3.01.01-85 ;

испытать (обкатать) на холостом ходу вентиляционное оборудование, имеющее привод, клапаны и заслонки, с соблюдением требований, предусмотренных техническими условиями заводов-изготовителей.

4.18. При регулировке систем вентиляции и кондиционирования воздуха до проектных параметров с у четом требований ГОСТ 12.4.021-75 следует выполнить:

испытание вентиляторов при работе их в сети (определение соответствия фактических характеристик паспортным данным: подачи и давления воздуха, частоты вращения и т. д.);

проверку равномерности прогрева (охлаждения) теплообменных аппаратов и проверку отсутствия выноса влаги через каплеуловители камер орошения;

испытани е и р е гулировку систем с целью достижения проектных показат е лей по расходу воздуха в воздуховодах, местных отсосах, по воздухообмену в помещениях и о п р е деление в системах подсосов или потерь воздуха, допустимая величина которых через неплотности в воздуховодах и других элементах систем не должна превышать проектных значений в соответствии со СНиП 2.04.05-85;

проверку действия вытяжных устройств естественной вентиляции.

4.19. Отклонения показателей по расходу воздуха от предусмотренных проектом после регулировки и испытания систем вентиляции и кондиционирования воздуха допускаются :

± 10 % – по расходу воздуха, проходящего через воздухораспределительные и воздухоприемные устройства общеобменных установок вентиляции и кондиционирования воздуха при условии обеспечения требуемого подпора (разрежения) воздуха в помещении;

+10 % – по расходу во з духа, удаляемого через местные отсосы и подаваемого через душирующие патрубки.

4.20. При комплексном опробовании систем вентил я ции и кондиционирования воздуха в состав пусконаладочных работ входят:

опробование одновременно работающих систем;

проверка работоспособности систем вентиляции, кондиционирования воздуха и теплохолодоснабжения при проектных режимах работы с определением соответствия фактических параметров проектным;

выявление причин, по которым не обеспечиваются проектные режимы работы систем, и принятие мер по их устранению;

опробование устройств защиты, блокировки, сигнализации и у правления оборудования;

замеры уровней звукового давления в расчетных точках.

Комплексное опробование систем осуществляется по программе и графику, разработанным заказчиком или по его поручению наладочной организацией и согласованным с генеральным подрядчиком и монтажной организацией.

Источник

Испытания водопровода:

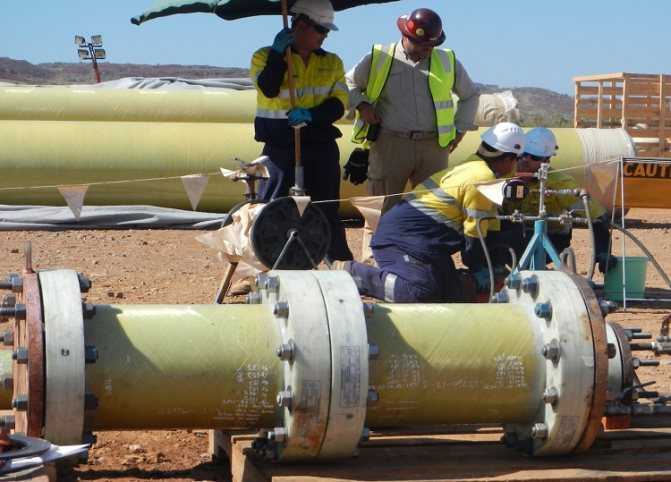

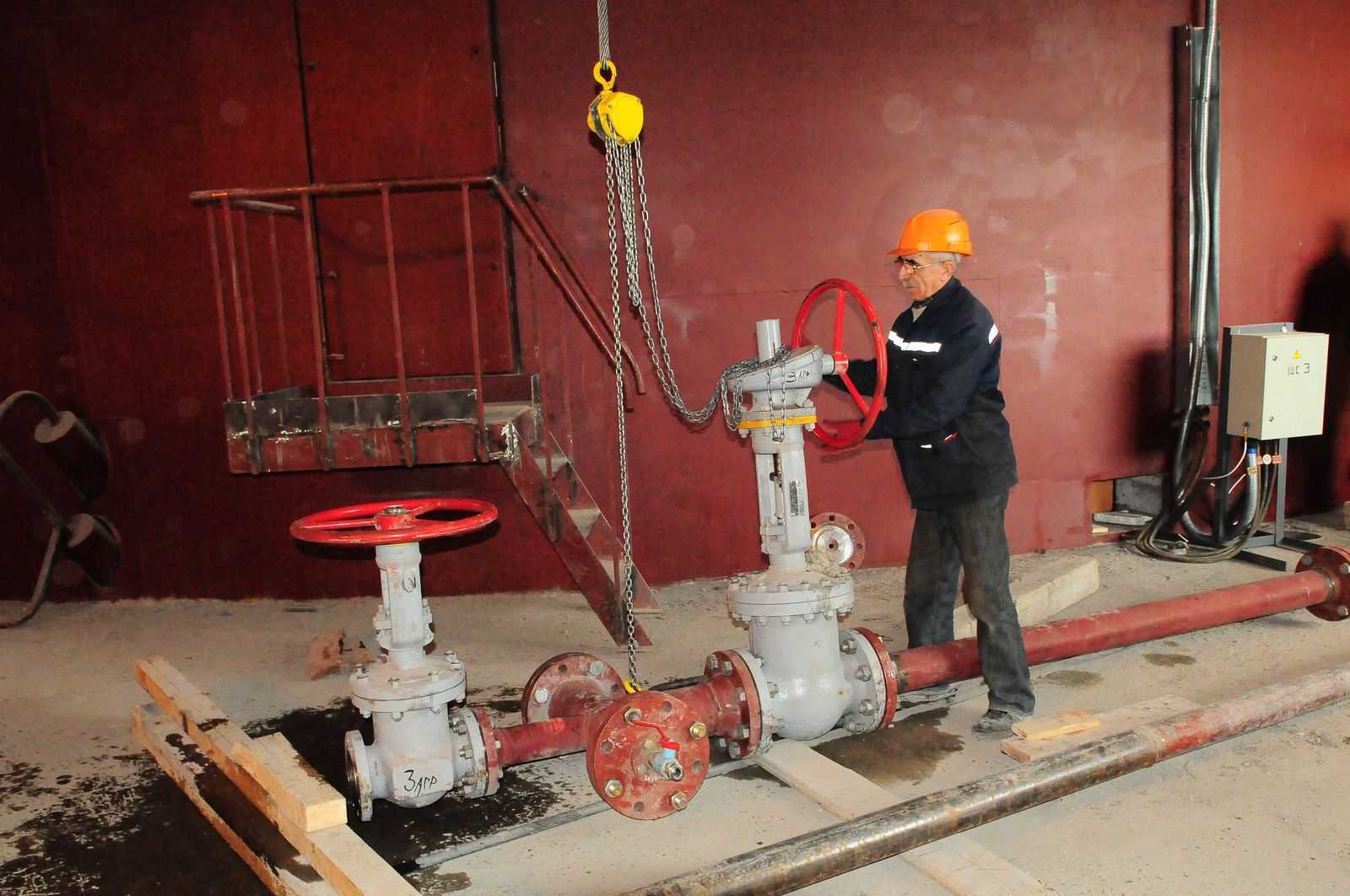

После монтажа водопроводные сети испытывают внутренним давлением на герметичность и прочность. Предварительное испытание водопровода следует начинать лишь после приобретения стыками необходимой прочности.

Трубопроводы испытывают пневматическим либо гидравлическим способом дважды. В первый раз трубы водопровода испытывают до установки арматуры и засыпки траншеи. Это делают для устранения неплотностей при чеканке либо иных соединениях, а также для обнаружения в трубах свищей. Во второй раз трубопровод испытывают после засыпки траншеи, также окончания всех работ на испытываемом участке трубопровода.

Когда осуществляют гидравлическое испытание, предварительно трубопровод заполняют водой, когда пневматическое испытание – воздухом. Испытание трубопровода должно осуществляться отдельными участками, длина которых не превышает 1км.

При испытании водопровода водой, чтоб не появлялось смещение труб, концы трубопровода надо закрыть глухими фланцами, закрепить упорами. Потом трубопровод из временного трубопровода наполняют водой. При этом наблюдают за выходом воздуха из труб через кран, который вмонтирован в самой высокой точке участка трубопровода.

В трубопроводе с помощью поршневого насоса создают требуемое давление. В ходе испытания трубопроводов необходимо считаться с вероятностью разрыва труб, разбрасывания осколков, т.е. надо принять все меры, чтоб не допустить появления травм у людей.

Испытываемое давление должно быть: — для напорных чугунных и стальных трубопроводов — равным рабочему давлению, т.е. установленному данным проектом, с коэффициентом 1,25. Увеличение давления испытываемого над давлением рабочим должно составлять не меньше 5кг/см2, величина же давления испытуемого должна составлять не меньше 10кг/см2; — для асбестоцементных напорных водопроводов – больше рабочего давления на 5кг/см2; — для трубопроводов полимерных – равным давлению, которое предусмотрено ТУ либо ГОСТом для данного вида труб, но не меньше рабочего.

Считают, что трубопровод предварительное испытание выдержал, если в нем не появилось разрывов фасонных частей и труб, не появилось нарушений чеканки соединений стыковых, не обнаружено утечек воды. В процессе предварительного испытания водопровода падение давления на протяжении 10 минут по манометру не должно составлять больше 0,5кг/см2 для трубопроводов не стальных. Если же трубопровод стальной, то падение давление не допускается.

Трубопровод после гидравлического испытания тут же засыпают землей и немедленно проводят окончательное испытание. Трубопровод для этого надо промыть чистой водой, испытуемые участки отключить заглушками либо фланцами от действующего водопровода.

Трубопровод с раструбными и муфтовыми соединениями перед началом испытания надо наполнить водой и выдержать в таком состоянии 24 часа. Окончательное испытание водопровода надо выполнять без предохранительных клапанов, гидрантов и т.д. – вместо них устанавливают заглушки, задвижки же открывают полностью (проверив предварительно сальниковую набивку). Использовать задвижки для отключения от действующих сетей испытуемого участка не допускается.

Водопровод считается пригодным для принятия его в эксплуатацию, если в нем в ходе гидравлического испытания не будет обнаружено разрывов фасонных частей, труб, стыковых соединений, а также, если утечки воды фактической не будут превышать допустимых. Зачастую окончательное испытание водопровода совмещают с его сдачей в эксплуатацию.

Трубопровод перед вводом его в эксплуатацию надо продезинфицировать. Для этого его на сутки наполняют водой, в состав которой входит 30-20мг/л активного хлора. Затем этого трубопровод промывают. Когда бактериологический анализ будет удовлетворительным, воду разрешат использовать для хозяйственно-питьевых нужд.

Особенности проведения опрессовки системы отопления многоэтажного дома

Проведение гидравлических испытаний отопительной системы многоэтажных жилых домов, объектов социального назначения, а также торговых и развлекательных центров регламентируется «Правилами технической эксплуатации тепловых энергоустановок», а также Действующими Санитарными Нормами и Правилами.

Давление опрессовки

В соответствии с ними перед ее началом гидравлических испытаний необходимо рассчитать уровень опрессовочного давления. Его значение зависит от многих факторов:

• Срока ввода в эксплуатацию отопительной системы (для новых систем отопление при опрессовке рабочее давление увеличивают в 1,5-2 раза, а для систем, эксплуатируемых не первый год, рабочее давление увеличивают на 15-50%);
• Вида отопительных приборов, установленных в здании: если в системе используются чугунные радиаторы, то опрессовочное давление не должно превышать 6 атм. Для конвекторов, напротив, необходимо уровень давления поднимать до 10 атм.;
• Количества этажей в здании;
• Назначения здания.

В большинстве случаев проведению гидравлического испытания отопительной системы предшествует ее промывка, после проведения, которой промывочные растворы сливаются, а система заполняется водопроводной водой, температура которой не должна превышать 45 С. В обязательном порядке производится сброс воздуха.

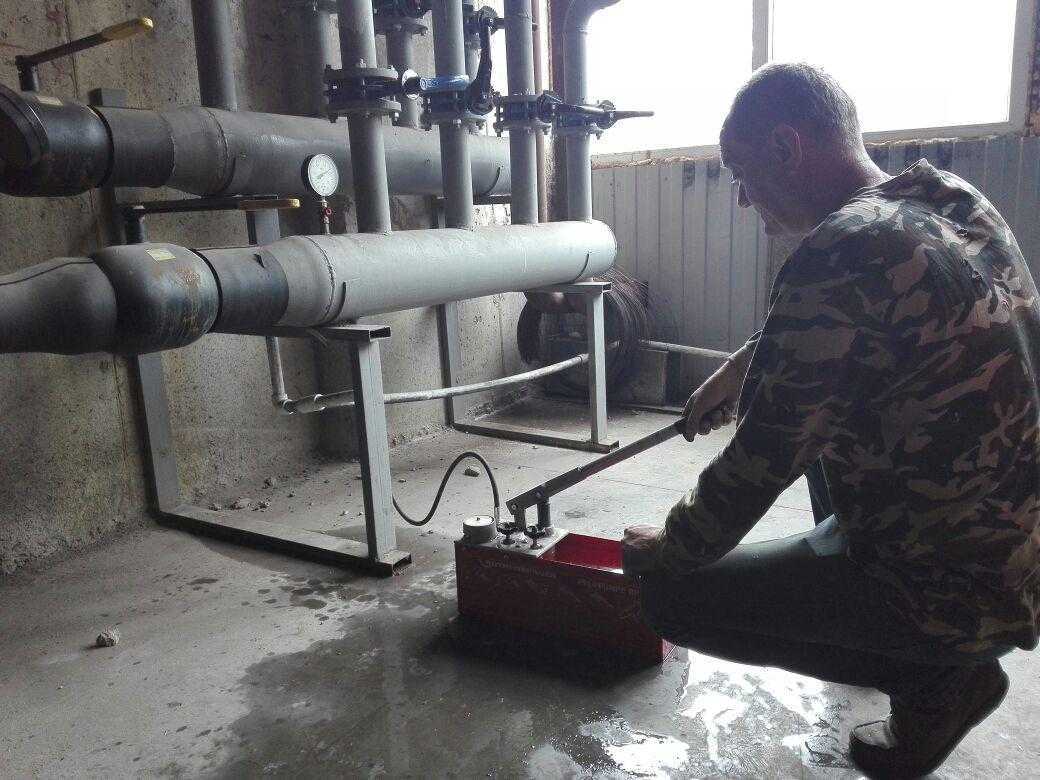

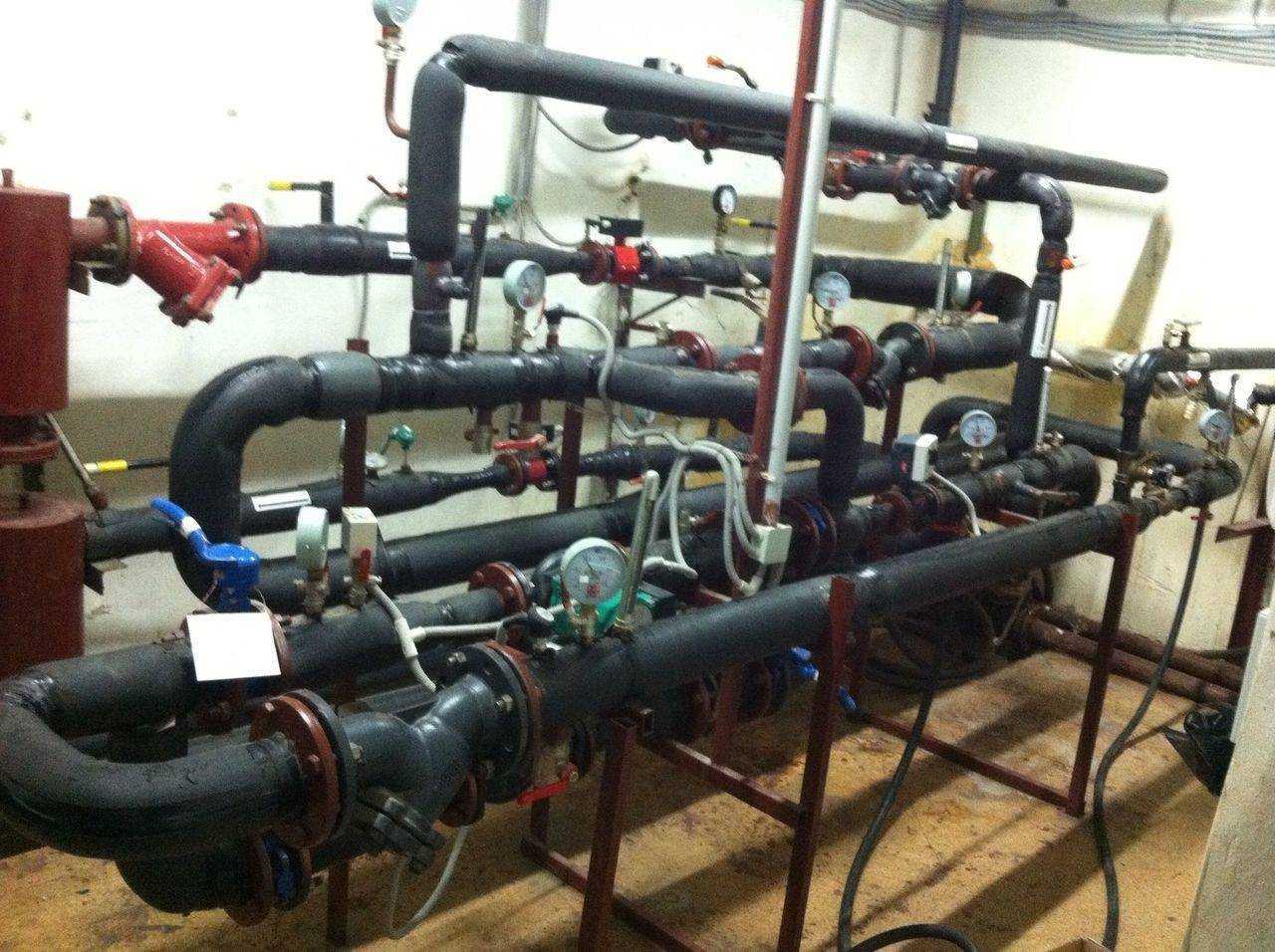

После заполнения системы отопления водой к спускному крану (спускнику) подключается насос для опрессовки системы отопления, с помощью которого создается избыточное давление в сети, уровень которого проверяется в самой высокой точке отопительной системы.

Давление опрессовки максимальное: что дальше?

После достижения в системе необходимого уровня опрессовочного давления его удерживают не менее 15 минут, в течение которых следят за показаниями манометров, а также визуально проверяют наличие течей, сдвигов в системе или появления разрывов.

В ходе проведения гидравлических испытаний проверка каждого отопительного прибора и узла должна производиться в обязательном порядке. При этом не имеет значения, остается уровень опрессовочного давления постоянным, или происходит его падение. Особо тщательно проверяются скрытые участки отопительной системы, например, расположенные в стенах или залитые стяжкой.

Если давление стабильно, а течь не обнаружена, гидравлическое испытание системы считается завершенным. После окончания проверки уровень давления сбрасывается до рабочего значения.

В том случае, если падение опрессовочного давления превышает допустимые параметры, производится тщательное обследование системы и выявление течей. Гидравлические испытания продолжаются до тех пор, пока не будет найден поврежденный участок.

Завершение опрессовки системы отопления

Опрессовка системы отопления считается успешно проведенной, если во время проведения контрольных замеров падение давление составило не более 0,1 атм, не выявлено никаких видимых повреждений в системе, разрывов, течей, сдвигов и запотевания сварных швов.

Если повреждения обнаружены, их устраняют, а затем проводят повторное гидравлическое испытание.

Акт опрессовки системы отопления

По результатам проведения опрессовки составляется акт опрессовки, в котором указывают время проведения испытания системы, приводят расчет опрессовочного давления, указывают время, в течение которого оно выдерживалось, а также сообщают о полученных результатах.

Водяное отопление в современном доме — это сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым происходит сбой, например погрешности при монтаже, износ оборудования со временем, и т.д. Все эти факторы могут влиять на герметичность контуров и вызывать нарушения в работе. Чтобы найти место с повреждением, требуется проведение опрессовки всей системы водяного отопления. Как выполняется эта манипуляция в частном (загородном) доме и возможно ли это сделать своими силами и руками? Какой уровень давления должен быть? Обо всем об этом можно почитать и посмотреть видео.
