Печь экономка своими руками: порядовка, кладка, фото

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

Верхнюю часть баллона удобно использовать в качестве крышки печи
К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

Вместо швеллеров на поршне можно использовать уголки
Приварить рукоятки и подставки.
Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

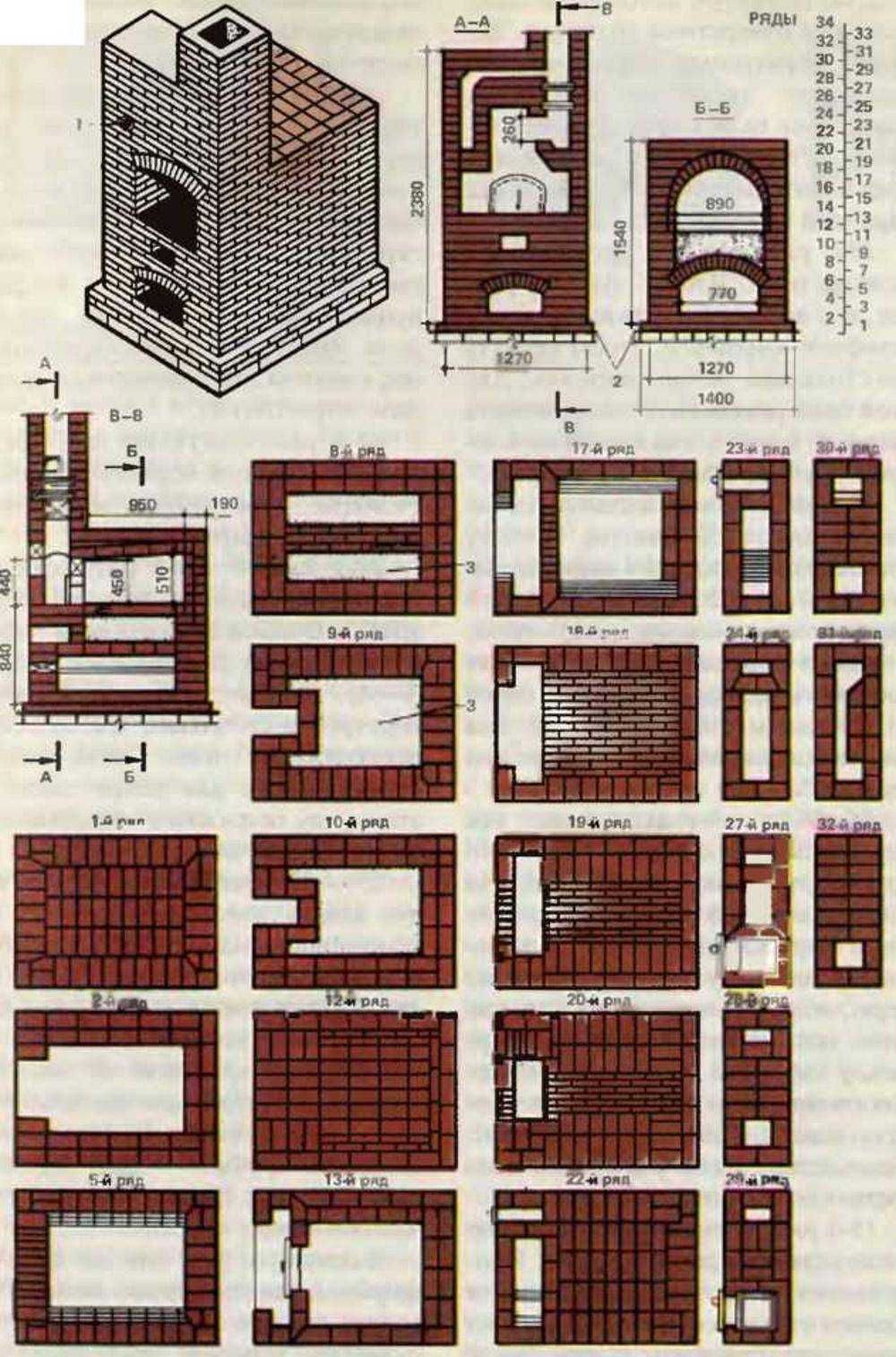

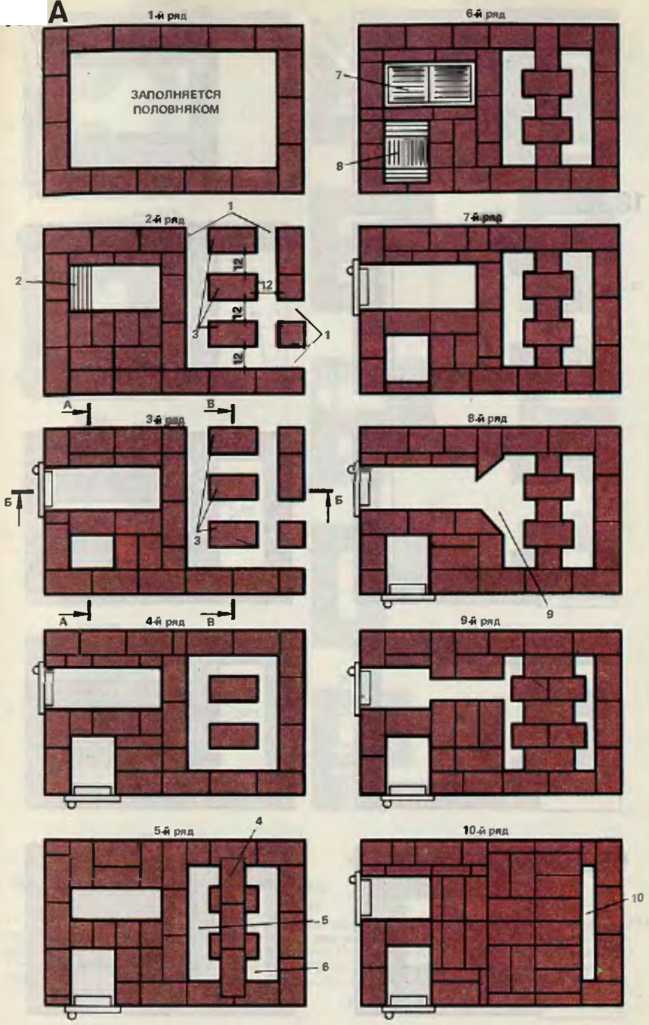

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

Первый и второй ряд необходимо выложить сплошными слоями.
На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
На двенадцатом ряду формируется место для варочной панели.
Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Пользование “Экономкой”

Для прогнозируемых результатов пользования следует знать:

Не следует разжигать одновременно оба топливника, поскольку производительность большего из них может приводить к дымлению меньшего, через кольца плиты и неплотности дверцы.
Если в главной топке разожжён огонь, малую дверцу и поддувало следует плотно закрывать. Вы избежите быстрого расхода дров и сможете регулировать горение.
Во время горения, заслонка должна быть закрыта, а при открытии, обязательно открываться вентиляционная задвижка. Это минимизирует возможность попадания дыма и газов в помещение.
Эффективное пользование “горнилом” возможно после хорошего прогрева. Ставить посуду на под, можно через 5-10 часов. Для выпекания, потребуется определить прогрев поверхности пода. Если брошенная на него щепотка муки покоричневеет, температура подходящая. Белый или чёрный цвет скажут о перегреве или наоборот.

Строительство

Русская печь экономка не является самым простым устройством, однако вполне доступна для строительства своими руками. Качественная порядовка с описанием каждого шага позволит даже начинающему мастеру без особых проблем выполнить все работы. Трудность заключается в том, чтобы понять, как работает печь, особенности устройства, назначение каждого узла. Печь 4-го поколения Подгородникова осложнена только тем, что на пути прохождения газов появляется камера с нижним подогревом. В остальных отношениях принципиальная схема соответствует классике. В составе узловых элементов выделяют малую топку, большую топку, зольник, колосники, прочистные дверцы, варочную плиту, свод кары, под.

Схему порядовки нетрудно найти в доступном виде. Существуют готовые проекты, в которых описаны все подготовительные этапы, произведены расчеты, финансовые затраты. Необходимо отметить, что существует несколько вариантов строительства теплушки. Они имеют незначительные отличия, но разукомплектовывать проект нельзя, так как схемы не являются взаимозаменяемыми.

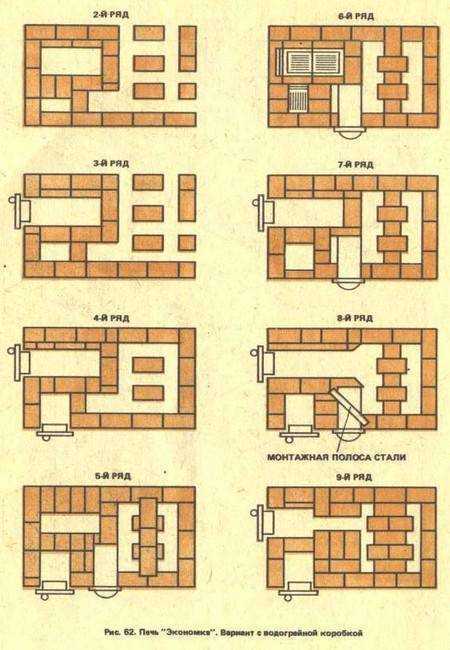

Порядовая кладка печки Подгородникова

Ряд 1 является основанием будущей печи. Облицовочным кирпичом достаточно обложить только внешний периметр. Внутреннюю часть можно заполнить половинками или более мелкими осколками красного кирпича.
Ряд 2. Внешние стенки выполняются с обязательной перевязкой. Можно наблюдать появление каналов нижней камеры. Образованный проем будет использован для установки дверцы поддувала.
Ряд 3-4. Так как проект был создан на основе богатого опыта автора, то все конструктивные особенности обусловлены определенной теорией. Не всегда эту теорию уместно предоставлять в проекте. Так, по определенным причинам некоторые углы в канале нижней камеры делаются скругленными. Отделяется зона, которая будет выступать зольником.
Ряд 5-7. Начинается подготовка к перекрытию канала. В ряду 7 он уже перекрыт.
Ряд 8. Наклон стенки выполняется путем стесывания граней у кирпичей, расположенных над поддувалом. Устанавливается колосник

Важно учитывать температурное расширение металла, поэтому следует между решеткой и кладкой оставить небольшой зазор.
9 ряд. В задней части топливника кирпичи тоже имеют стесанные грани

Эта процедура выполняется для того, чтобы топливо после загрузки распределялось на решетке колосника. Устанавливаются дверцы.
Ряд 10-12. Перекрывается водогрейная коробка, и начинают формироваться стенки варочной камеры, образуется большая топка.
Ряд 13-16. Варочная камера имеет характерный свод. Он выполнен из кирпича, уложенного на ребро. Наклон внутрь обеспечивают небольшие кирпичные клинья.
Ряд 17. Завершается строительство свода. Для более удобной работы перед формированием свода можно установить опалубку. Если ее не получится удалить после завершения работ, то она благополучно сгорит при первой же растопке.

Полезно знать: Как самостоятельно построить муфельную печь для дома

Формирование дымохода не требует комментариев, поэтому данные шаги не станем описывать.

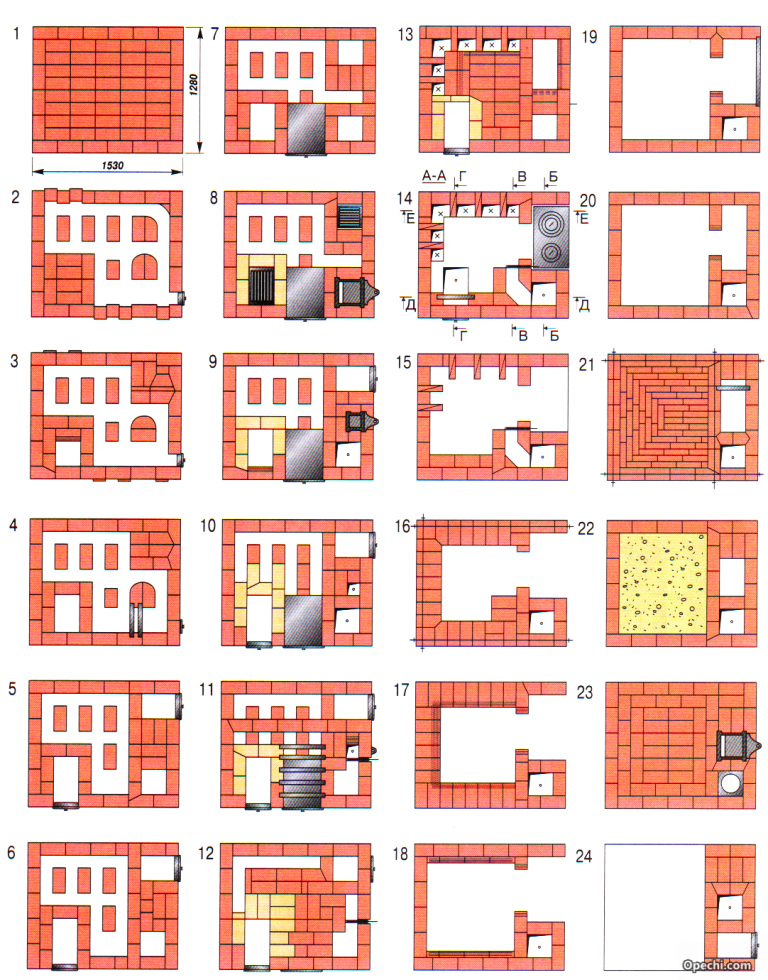

Порядовая кладка печки

После подготовки основания и знакомства с чертежами можно двигаться дальше

Важно строго соблюдать порядовку, указывающую на правильное положение кирпичей и установку печной фурнитуры

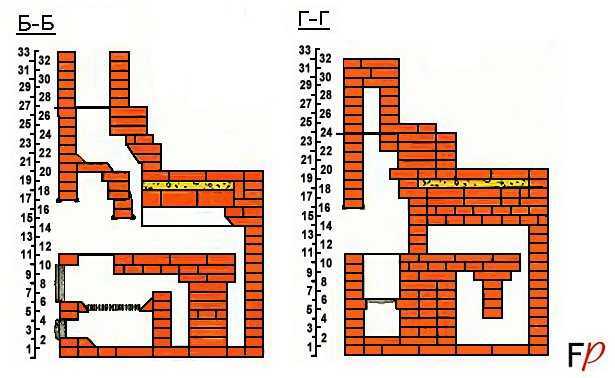

С плитой и лежанкой

Если планируется печь с плитой своими руками, то порядовка простая выглядит так:

Сделайте сплошной и ровный ряд.
Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
Установите водогрейный бак.
Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
Этот ряд объединяется с предыдущим.
Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
Продолжайте алгоритм.
Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
Усильте стенки полосками металла.
Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
Насыпьте песок, уплотните.
Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
Поставьте дверку прочистного окошка.
Установите задвижку для регуляции тяги.
Продолжайте перекрывать пространство.
Работайте по алгоритму.
Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.

Когда труба будет выведена на крышу, сделайте выдру – расширение над кровлей в виде напуска. Зазоры между кровлей и дымоходом закройте гидроизодяцией.

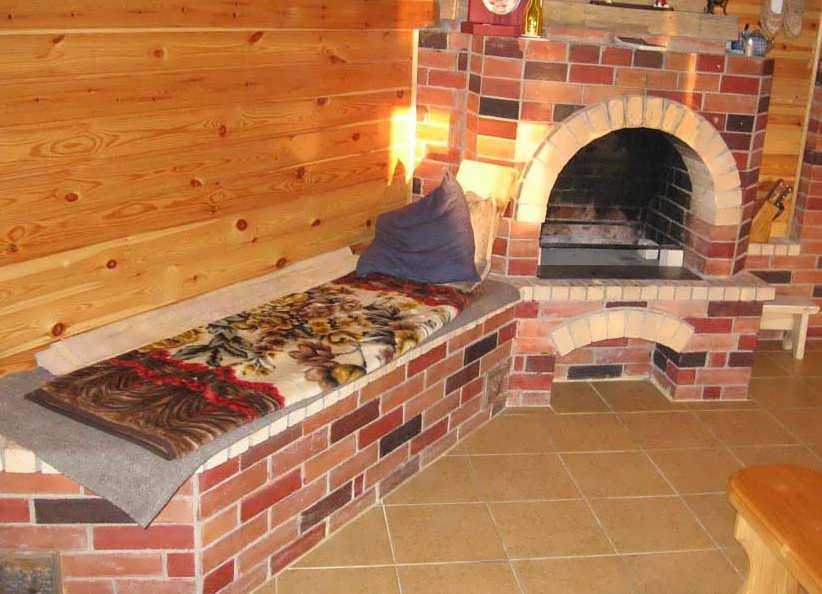

Русская печь с камином и лежанкой многофункциональна. Она дает тепло, на ней готовят еду, наверху отдыхают. На ней будут моментально сохнуть любые вещи.

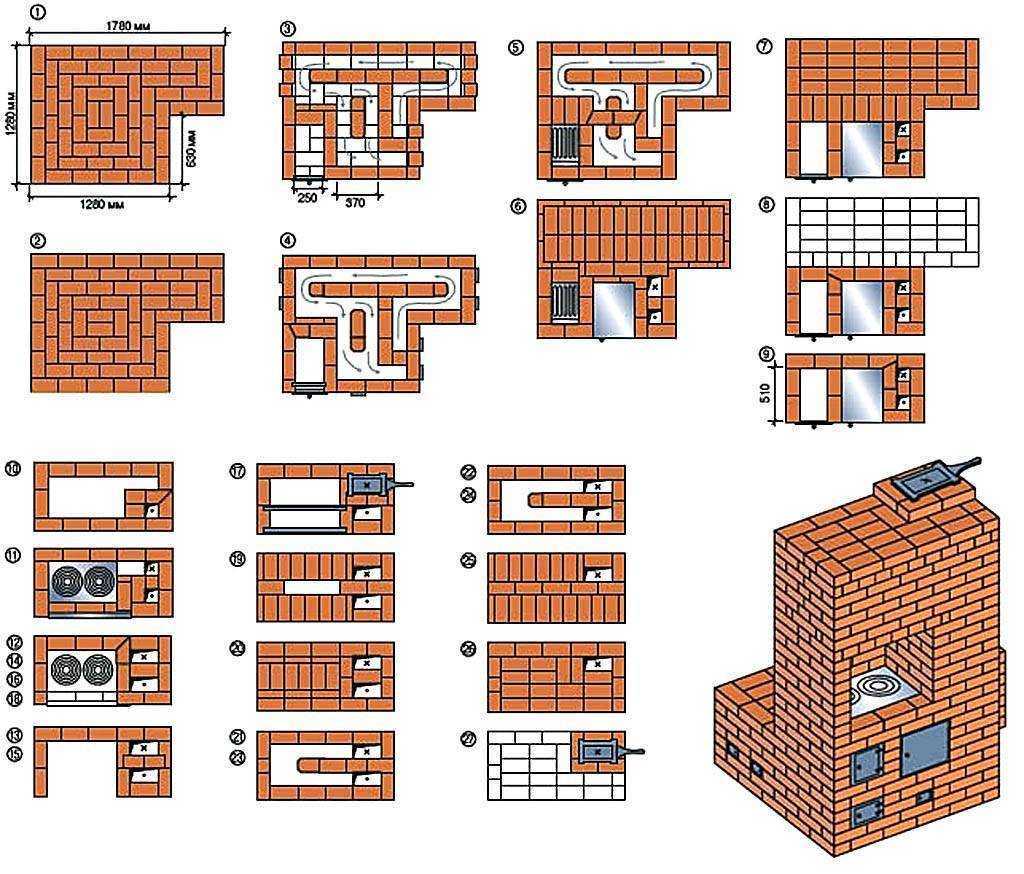

С плитой под казан

И составные части, и кладка напоминают русскую печь с камином и лежанкой. Отказ от последней выгоден сокращением габаритов и плитой, на которую поместится большой казан. Порядовка такая:

Сделайте ровное и сплошное основание.
Поставьте зольную камеру.
Зафиксируйте прочистные дверцы.
Поставьте колосниковую решетку.
Сформируйте подтопочную камеру.
Начинайте футеровку топки.
Приступайте к сооружению стенок.
Выставьте уголки.
Выровняйте под.
Сформируйте хайло.
Поставьте плиту.
Возведите топочно-варочную камеру.
Перекройте дымовой канал.
Сформируйте свод большой топки.
Возводите стенки.
Продолжайте предыдущий ряд.
Свяжите стенки с арками.
Продолжайте ряд.
Выполните теплоизоляцию горнила.
Займитесь общим перекрытием.
Продолжайте алгоритм.
Выставьте задвижки.
Поставьте прочистные дверцы.
Продолжайте предыдущий ряд.
Соблюдайте алгоритм.
Перекройте канал.
Сформируйте дымоход.
Установите задвижки.

Остается возвести трубу до потолка. Обкладывайте ее 2х1,5 кирпича. Для изоляции перекрытия используется негорючий материал – металл, асбест.

Можно возвести печь с подтопком и лежанкой. В таком случае увеличивается длина топочной камеры или сооружается пристройка, внутри которой будут дымовые каналы.

Планируете ли вы для себя строительство русской печки?

ДаНет

Пользование “Экономкой”

Для прогнозируемых результатов пользования следует знать:

Не следует разжигать одновременно оба топливника, поскольку производительность большего из них может приводить к дымлению меньшего, через кольца плиты и неплотности дверцы.
Если в главной топке разожжён огонь, малую дверцу и поддувало следует плотно закрывать. Вы избежите быстрого расхода дров и сможете регулировать горение.
Во время горения, заслонка должна быть закрыта, а при открытии, обязательно открываться вентиляционная задвижка. Это минимизирует возможность попадания дыма и газов в помещение.
Эффективное пользование “горнилом” возможно после хорошего прогрева. Ставить посуду на под, можно через 5-10 часов. Для выпекания, потребуется определить прогрев поверхности пода. Если брошенная на него щепотка муки покоричневеет, температура подходящая. Белый или чёрный цвет скажут о перегреве или наоборот.

Классическая русская печь экономка – это простое и эффективное отопительно-варочное устройство. Благодаря многочисленным достоинствам применения такое оборудование часто устанавливают в частных домах. Печь имеет достаточно несложную конструкцию, поэтому соорудить ее своими руками может даже новичок в печном деле. Что представляет собой печь экономка и как сделать ее самостоятельно?

Как усовершенствовать печь

Модернизация касается удобства работы. Железная печь весит немало (150 – 160 кг), а для очистки от золы ее нужно переворачивать. Улучшение заключается в установке дверок, через которые можно выбрать остатки горения.

Модернизация печи «бубафоня»

Особенность агрегата в отсутствии зазоров и герметичности, поэтому при монтаже дверок нужно делать изоляцию. Вначале приваривают железные бортики в проеме, затем применяют жаростойкие уплотнители.

Крестообразные куски швеллера под основанием поршня меняют металлическими пластинами, чтобы улучшить воздушную подачу. Так поток не будет закручиваться, а ритмично распределится в камере топки.

Модернизация кирпичной печи

Изготавливают печь треугольной формы, чтобы установить ее в углу комнаты. На кладку уйдет меньше кирпича, что сэкономит средства владельца.

Вторым вариантом станет монтаж разделительной заслонки для переключения режима летнего и зимнего использования.

Виды дровяных печей

Металлические печи для дачи дровяные — жаростойкая сталь применяется для быстрого нагрева помещения, но тонкий материал металла это тепло долго не удерживает, оно быстро уходит.

Для более длительного тепла подойдет печка из нержавеющей стали, но ее минус — швы, они могут треснуть при быстром нагреве.

Чугунные печи для дачи дровяные — используются как дополнительный или экстренный источник тепла.

Чугунные печи для дачи дровяные имеют компактную конструкцию, которая позволяет их устанавливать в любой части комнаты и дома.

Для вывода продуктов горения применяется гофрированный рукав или дымоход.

Благодаря чугунной печке, помещение прогревается очень быстро, а воздуходув долго сохраняет тепло.

Кирпичные печи для дачи дровяные — самый надежный, но при этом и дорогой вариант.

Особый змеевидный печной дымоход хорошо прогревает комнату и очень долго его сохраняет.

Безусловно, по сравнению с металлическими печами для дачи дровяными, нагрев комнаты идет медленней, но это компенсируется за счет длительного сохранения тепла.

Еще одним преимуществом кирпичной печи считается возможность приготовления на ней еды или применение в качестве камина.

В свой черед кирпичные печи для дачи дровяные делятся на три категории:

русские — большие печи со спальным местом. Также применяются для приготовления пищи и обогрева, а особо массивные печи — для сушки трав, грибов, яблок и др., а также для водных процедур;
отопительно-варочные — печки с плитой. Эти отопительные печи для дачи дровяные используются для прогревания сразу нескольких комнат и приготовления пищи;
печи-камины — сделаны из кирпича и металла, предназначены для прогревания и просто эстетического наслаждения.

По конструкционным особенностям различают печки:

обычные;
печи длительные горения (или пиролизные).

Дымоходы у таких печей тоже могут различаться.

Это может быть:

кладка из кирпича;
асбоцементная труба;
металлическая труба;
или же гофрорукав.

Порядовая кладка печки

После подготовки основания и знакомства с чертежами можно двигаться дальше

С плитой и лежанкой

Если планируется печь с плитой своими руками, то порядовка простая выглядит так:

Сделайте сплошной и ровный ряд.
Выкладывайте внутренние отсеки, оформляйте прочистные каналы, камеру зольника.
Поставьте дверцу поддувала и прочистной камеры. Закрепляйте их стальной проволокой, концы укладывайте в швы.
Закройте свод, перекройте входы в каналы, сформируйте отверстия и оформите потолок подового канала изнутри.
Зафиксируйте колосниковую решетку в большом топливнике. Внутреннюю кладку выполняйте без раствора, использовать лучше шамот, разрезая пополам в толщину. Поставьте дверку на малый топливник.
Установите водогрейный бак.
Поставьте колосниковую решетку на малый и дверку на большой топливники. Стяните правую стену полоской стали. Сзади большой топки раствор не нужен.
Установите и закрепите дверку малой топки. Продолжайте выводить внутренние каналы.
Этот ряд объединяется с предыдущим.
Выложите дно горнила, объедините топочные своды. Выведите в камеру отверстия каналов, водогрейный бак перекройте.
На краю кладки закрепите между топками уголок из металла 5х5 см. Пространство большой топки за плитой накройте колосниковой решеткой. Закреплять ее не надо.
Формируйте дымоход и стенки горнила. Слева установите задвижку-заслонку.
Продолжайте алгоритм.
Формируйте вход в дымоход. Открывать его будет задвижка (вертикаль). Выводите стенки горнила, оформляйте отверстие для заслонки.
Начинайте сужать кладку, перекрывая свод камеры. Приступайте к выводу дымохода.
Усильте стенки полосками металла.
Стяните заднюю стенку полоской металла. Сужайте свод камеры дальше, готовьтесь к кладке свода. Над нишей с плитой уложите уголок и полосу из металла – основу для кладки, создающей потолок.
Выкладывайте наружные стенки и свод горнила в форме купола. Можно установить шаблон или сварить арку из полос металла.
Укрепите стенку над входом в камеру полосой металла окружите свод горнила стенками.
Насыпьте песок, уплотните.
Приступайте к основанию лежанки. Заложите песчаную насыпь, спереди сужайте перетрубье.
Сузьте перетрубье, поставьте панель с отверстием-кругом, чтобы менять направление дыма.
Поставьте дверку прочистного окошка.
Установите задвижку для регуляции тяги.
Продолжайте перекрывать пространство.
Работайте по алгоритму.
Объедините перетрубье и дымоход на 27-29 рядах. Выкладывайте дымоход до начала формирования разделки. В месте, где дымоход проходит чердачное перекрытие, используйте цементный раствор.

С плитой под казан

Сделайте ровное и сплошное основание.
Поставьте зольную камеру.
Зафиксируйте прочистные дверцы.
Поставьте колосниковую решетку.
Сформируйте подтопочную камеру.
Начинайте футеровку топки.
Приступайте к сооружению стенок.
Выставьте уголки.
Выровняйте под.
Сформируйте хайло.
Поставьте плиту.
Возведите топочно-варочную камеру.
Перекройте дымовой канал.
Сформируйте свод большой топки.
Возводите стенки.
Продолжайте предыдущий ряд.
Свяжите стенки с арками.
Продолжайте ряд.
Выполните теплоизоляцию горнила.
Займитесь общим перекрытием.
Продолжайте алгоритм.
Выставьте задвижки.
Поставьте прочистные дверцы.
Продолжайте предыдущий ряд.
Соблюдайте алгоритм.
Перекройте канал.
Сформируйте дымоход.
Установите задвижки.

Планируете ли вы для себя строительство русской печки?

ДаНет

Общие сведения о самодельных печах

Для экономии финансов обогревающие приборы зачастую изготовляются самостоятельно из подручных материалов и металлолома. Для подобных конструкций характерна простота в обслуживании и эксплуатации. Как указано в нормативах, автомобиль должен храниться при температуре не ниже +5 градусов. Понижение температуры приводит к тому, что машину достаточно сложно завести. Сильные морозы могут спровоцировать также замерзание антифриза, что обычно приводит к повреждению блока цилиндров или его головки.

В такой ситуации владельцу автомобиля приходится заранее включать двигатель для разогрева. Однако ресурс мотора не вечный, и рано или поздно это приводит к преждевременному износу деталей и узлов. Трансмиссия также нуждается в разогреве, для чего используется паяльная лампа или с костер. Более практичным решением вопроса является поддержание внутри гаража комфортной температуры, для чего можно использовать заводскую или самодельную печку на дровах.

Эффективный обогреватель для гаража должен быть:

Компактным.
Универсальным в плане потребляемого топлива.
Способным быстро разогреваться.
Иметь хорошую теплоемкость, что выражается в удержании температуры на протяжении длительного времени после окончания горения.
Обладать простой и компактной конструкцией.
Дешевым.
Обладать надежным дымоотводом и вытяжкой.
Пожаробезопасным. Прибор обычно устанавливают как можно дальше от легковоспламеняющихся материалов.

Особенности конструкции

Благодаря особому внутреннему строению печи, она быстро нагревается и при этом долго сохраняет тепло. Историки утверждают, что помпейская печь появилась на Пиренейском полуострове и изначально использовалась именно для приготовления открытого пирога с сыром, где для обогрева помещения конструкция была не нужна.

Оформление помпейской печи

Позже она получила распространение и по всему миру. Ее еще называют неаполитанская, итальянская печь, тандыр.

Помпейская печь не только станет идеальной конструкцией для приготовления пиццы, пирогов и хлеба, но и украсит любой загородный участок. В сочетании с беседкой или мангалом, она становится настоящим ландшафтным украшением, становясь излюбленным местом отдыха всей семьи.

Печь во дворе

В основном такую печь устанавливают на загородных участках на улице, в зоне барбекю, в саду на открытом воздухе, но при желании и внесении некоторых технических доработок, помпейскую печь можно возвести и в доме. Для этого, конечно, придется предусмотреть не только надежный прочный фундамент, но и дымоход.

В этой статье мы рассмотрим классический вариант строительства итальянской печи на открытом воздухе. Прежде чем приступить к пошаговой инструкции, хочется предупредить, что кладка помпейской печи – очень непростое и дорогостоящее мероприятие.

Но если вы все правильно выполните, то такая печь будет радовать вас не один десяток лет, придавая аутентичный вид даче и помогая готовить вкусную домашнюю выпечку. Благодаря нашей понятной и простой инструкции, осилить кладку помпейской печи своими руками сможет даже новичок.

Устройство помпейской печи чем-то схоже с конструкцией древней славянской печи.

Конструкция помпейской печи

Но, в отличие от традиционной русской печи, она гораздо быстрее нагревается. Готовить пироги в ней можно уже буквально через 30 минут после разогрева, в то время, как русской печи понадобится не менее 3-4 часов, прежде чем достичь оптимальной для приготовления еды температуры.

Такая скорость разогрева в помпейской печи достигается благодаря меньшей термальной массе. Слой кирпича, который нагревается, составляет всего 12 см. Уже за 45 минут после растопки, температура в этой печи достигает 260 градусов, а через час — 370 градусов.

Каким образом происходит распределение температуры в помпейской печи?

Через 30 минут	Через 45 минут	Через 60 минут	Через 90 минут
Наружная часть свода	150	260	370	370
Внутренняя часть свода	315	370	370	370

Особенностью и главным преимуществом помпейской печи является то, что в ней можно приготовить практически любое блюдо за короткое время. Благодаря большой температуре, которая достигается внутри свода, в ней отлично выпекается пицца и хлеб. Особую пикантность выпечке придает дым.
