Установка и подключение дымохода из нержавейки

С помощью модульных дымоотводов можно установить систему любой конфигурации с хорошей тягой и длительным сроком эксплуатации. Подготовительный этап состоит из расчета, составления схемы и разметки стен под крепления. За счет разметки можно максимально точно вычислить общую высоту конструкции, а также определить количество и вид крепежей для соединения участков.

Установку дымоотвода из нержавейки начинают с теплогенератора:

На отопитель надевают переходник, обрабатывают соединение герметическим составом и фиксируют хомутом. Монтируют вставные трубы, модули ставят на глубину, равную половине их внешнего сечения.
После формирования прохода для вывода на кровлю формируют потолочно-проходной узел. Вводят сэндвич-трубу, монтируют к ней угловой проход, конус и верхушку.
Герметизируют все внутренние швы и стыки.

При монтаже наружной системы на патрубок нагревательного агрегата устанавливают переходник и герметизируют его. После крепят хомут и приступают к монтажу горизонтального участка. Его выводят на улицу по проходному узлу. Фиксируют кронштейн на стене в виде пластины, после чего собирают вертикальный отвод, который крепят кронштейнами к поверхности стены. Сверху ставят защитный колпак.

Разновидности дефлекторов

Чтобы тяга отвечала всем нормам, следует учесть диаметр и сечение трубы, а также высоту дымоотвода. Если после установки конструкции тяга недостаточная (объем конденсата слишком большой, а оборудование останавливается при работе), нужно усилить циркуляцию дымовых газов следующими способами:

Поставить дефлектор на дымоотвод. Установка такого ограничителя усиливает интенсивность выведения продуктов горения в 2 раза.
Почистить трубу, если она эксплуатировалась 2-3 года без обязательной чистки. На практике обслуживание газоотвода посредством очищения от сажи позволяет вернуть тяговую силу в полном объеме.
Нарастить длину дымохода, посредством увеличения оголовка.

Ошибки установки

Самыми частыми ошибками при возведении дымоотвода газового котла считаются:

неправильная высота и сечение трубы;
отсутствие утепления при монтаже наружного дымохода, а также при прохождении трубы через неотапливаемые помещения (чердак);
несоблюдение технических норм, установленных на официальном уровне.

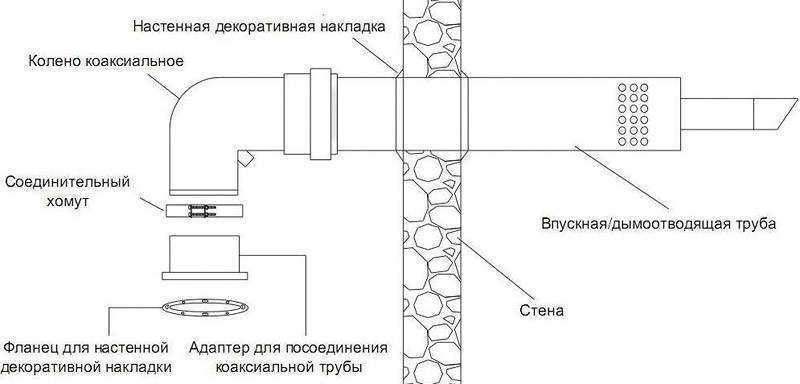

Коаксиальный дымоход для газового котла своими руками

Перед установкой коаксиального дымохода необходимо проверить комплектность приобретённого изделия. Если какой-то из элементов отсутствует, то следует поменять недостающий комплект на полный, который должен включать в себя:

трубу с фланцем;
коаксиальное колено 90о;
соединительный адаптер;
настенные накладки;
уплотнительные кольца;
соединительные хомуты;
декоративную розетку;
крепёжные винты.

Для сборки коаксиального дымохода необходимо иметь полный комплект труб и соединительных элементов

Процесс монтажа коаксиального дымохода состоит из следующих действий:

Выполняется соединение внутреннего колена коаксиальной трубы с выходным патрубком газового котла. Для этого на патрубок наносится термостойкий герметик и надевается соединительный адаптер. Для фиксации адаптера используется соединительный хомут, который затягивается при помощи крестовой или шлицевой отвёртки.
Для вывода коаксиальной трубы через стену сверлится отверстие, диаметр которого должен быть на 1,5–2 см больше диаметра дымохода. Для этого используется перфоратор или электродрель с корончатой насадкой. При сверлении следует соблюдать уклон в сторону улицы в 2–3о.
Далее, в отверстие устанавливается асбестовая труба. Пространство между трубой и стеной заполняется утеплителем. Со стороны дома монтируется декоративная накладка. Через подготовленное отверстие пропускается коаксиальная труба, которая подсоединяется к поворотному колену на 90о.
Со стороны улицы на трубу надевается защитно-декоративная насадка, которая прикручивается к поверхности стены при помощи саморезов. На конец коаксиальной трубы надевается специальный дефлектор или защитная накладка от замерзания.

В зависимости от производителя состав набора для установки дымоход может несколько отличаться, но основные элементы в виде колена, трубы, хомутов и накладок обязательно должны быть в комплекте. Перед монтажом коаксиального дымохода настоятельно рекомендуется изучить инструкцию.

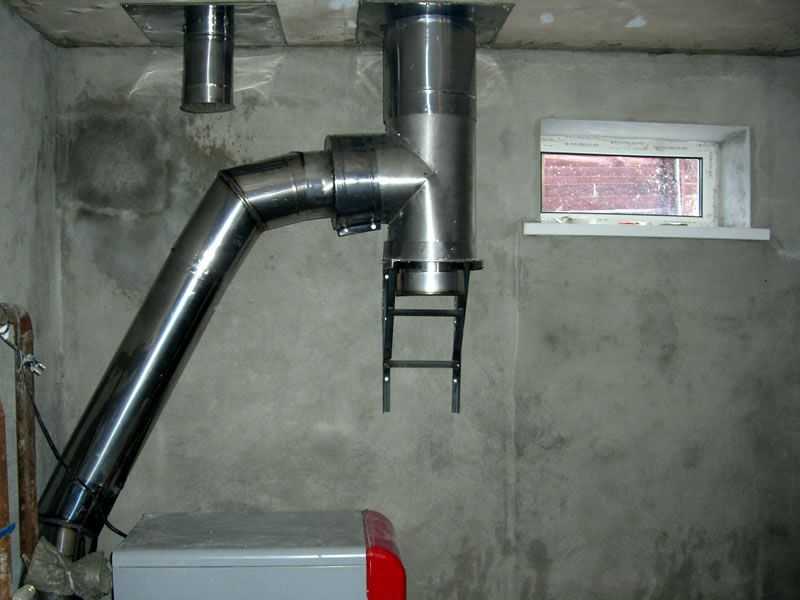

Подключение котла к дымоходу

При подключении газового котла к керамическому дымоходу существуют некоторые требования.

Газовые котлы с атмосферной горелкой забирают воздух у основания котла, поэтому в инструкции по установке Вы найдете пункт о том, что котел нужно устанавливать на постамент высотой до 250 мм. Это нужно для того, чтобы в горелку не засасывалась пыль с пола.

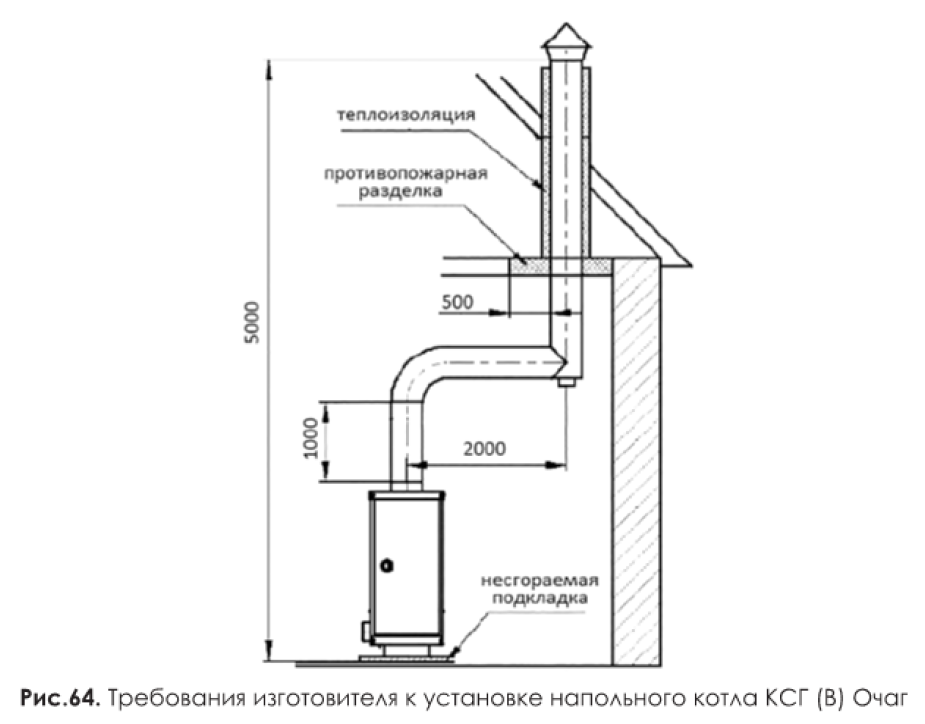

Второе требование к вертикальному участку соединительной трубы. Высота этого участка должна составлять не менее трех диаметров горловины на котле до отвода.

Исходя из этих требований нужно заранее правильно установить тройник керамического дымохода по высоте.

Пример. Будет устанавливаться котел с высотой до дымового патрубка 700 мм. Котел будет стоять на подиуме высотой 250 мм. Диаметр выходного патрубка котла 150 мм. Считаем высоту тройника в дымоходе — 150*3+250+700=1400 мм. Это минимальная высота установки тройника. Если Вы поставите тройник выше, то вероятность ошибки будет исключена. Ведь еще нужно учесть то, что чистый пол в котельной будет поднят.

Чем и как подключить котел к дымоходу.

Для этого используются одностенные трубы из нержавеющей стали, например, из системы Schiedel Prima Plus, диаметр которых должен быть не менее диаметра выпускного патрубка котла. Для примера возьмем 150 мм. Керамический дымоход имеет внутренний диаметр трубы 160 мм, поэтому нам нужно решить, как подключить трубы разного диаметра.

Решений здесь несколько. Первое и самое простое — это подключать котел трубами диаметром 150 мм с вводом во внутрь керамического тройника. Обеспечить герметизацию зазора между сталью и керамикой можно негорючим печным шнуром или специальным герметиком, который есть у Шиделя — Rotempo.

Никогда не используйте печные герметики, которые при высыхании становятся твердыми. Это может привести к повреждению тройника при расширении металла. Также, никогда не вставляйте в тройник трубу одинакового диаметра. В этом случае используйте переходник TF1000.

Второй вариант — использование нескольких переходников. Переходник TF1000 для системы UNI одевается на керамический тройник. К нему стыкуется переходник с диаметра 150 на 160 и уже к этому переходнику подключаются остальные элементы.

Перечень одностенных элементов всегда разный. Как правило, для подключения котла потребуется одна труба длиной 1 м, одна труба длиной 0,5 м и отвод 90 о . Печной шнур 6 мм или тюбик герметика Rotempo. Одноконтруные трубы подключения подрезаются по месту болгаркой. Здесь нужно быть внимательным, чтобы не отрезать на трубе раструб, иначе придется покупать новую. Также нужно знать, что все трубы должны быть собраны по конденсату, т.е. широкая часть на трубе должна быть сверху.

Твердотопливные котлы подключаются аналогичным образом, но у них патрубок дымохода, как правило, находится сзади. Поэтому нужно приобретать два отвода по 90 о . При монтаже дымохода тройник следует устанавливать на нужную высоту, т.е. сделать не хитрый расчет. Высота от пола до дымового патрубка котла плюс 70-80 см на вертикальный участок соединительной трубы.

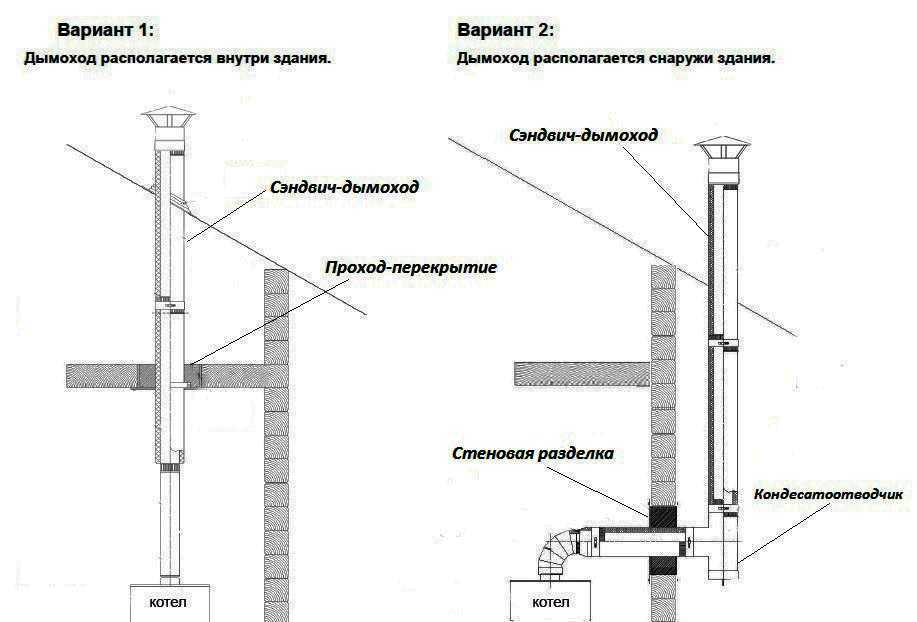

Варианты размещения дымохода

Существует два варианта установки дымохода:

внутренний;
наружный.

Более безопасным и простым для реализации является второй метод.

В зависимости от того, где установлен агрегат и в какую сторону выведен патрубок, выполняется подбор элементов дымохода. В любом случае установка начинается с подсоединения переходника к выходному патрубку. Согласно нормативам, устанавливается отводная труба. Некоторые применяют гофрированный канал, но этого делать нельзя.

Перенос газового котла — согласование и этапы

Подробно об установке газового котла на лоджии или балконе здесь

На отводной элемент устанавливают тройник – это определяет начало вертикальной части дымохода. Снизу подводят элемент со штуцером для отвода конденсата и с заглушкой для проверки.

Следующий этап – разметка перекрытий по ходу размещения трубы и выполнение отверстий. После этого можно приступать к наращиванию вертикальных каналов. На выходе дымохода из крыши необходимо установить короб из кровельного металла с утеплителем. Место выхода трубы должно быть хорошо загерметизировано.

Монтаж наружного дымохода выполняется аналогично, но место выхода из стены только одно. Его теплоизолируют и герметизируют согласно строительным нормативам.

Для устройства наружного дымохода чаще применяют трубы сэндвич. Их собирают на земле, а затем укрепляют к дому хомутами и кронштейнами. Первым крепежом укрепляют с шагом 2 м, а кронштейнами – через каждые 4 м. Цена такого дымохода будет выше, зато надежнее. После установки наружного дымохода его можно окрасить антикоррозийной краской.

Обратите внимание! Можно к одному дымоходу подвести несколько газовых котлов одного типа – с закрытой или открытой топкой. При прохождении трубы через крышу рекомендуется использовать проходной патрубок

Для верхней части дымовой трубы используют фартук, конусообразный наконечник для защиты от снега, дождя или мусора. После окончания монтажа следует все стыки обработать герметиком

При прохождении трубы через крышу рекомендуется использовать проходной патрубок. Для верхней части дымовой трубы используют фартук, конусообразный наконечник для защиты от снега, дождя или мусора. После окончания монтажа следует все стыки обработать герметиком.

Варианты дымоходов для газовых котлов

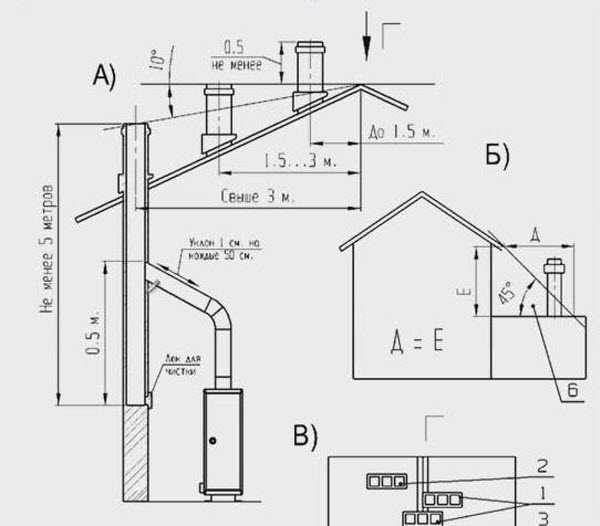

Схема устройства дымохода для газовых котлов.

Сегодня для подключения газовых котлов используются дымоходы из разных материалов. Самыми популярными являются керамические, асбоцементные трубы, из нержавеющей стали. Но могут применяться и такие современные варианты, как специальное жаропрочное стекло.

При подключении используются как наружные, так и внутренние трубы, более подробно плюсы и минусы будут рассмотрены ниже. Необходимо заметить, что наружные системы более безопасны, просты в установке, они применяются чаще всего.

Устройство дымохода представляет собой такую схему:

газоход, который соединяет сам газовый котел и дымоход;
ревизионный люк, который располагается внизу конструкции;
карман для конденсата, который также расположен внизу;
несущий специальный кронштейн, фиксируемый на поверхность стены. Монтаж должен предусматривать минимум одно крепление на каждые полтора метра участка;
сегменты дымохода, из которых набирается необходимая высота.

Схема размещения коаксиального дымохода.

Еще необходимы такие элементы, как отводы, хомуты, тройники, используемые при монтаже. При прохождении через конструкцию кровли применяются специальные фартуки, коробы, которые защищают кровлю, утеплители, герметики.

Коаксиальные дымоходы применяются для многоквартирных домов, которые оборудованы газовыми отопительными котлами. Такие трубы от отдельных установок соединяются в общем дымоходе, который выводится на крышу. Проектируется установка таких дымоходов еще на этапе строительства, что позволяет обеспечить отличный уровень безопасности и эффективности системы.

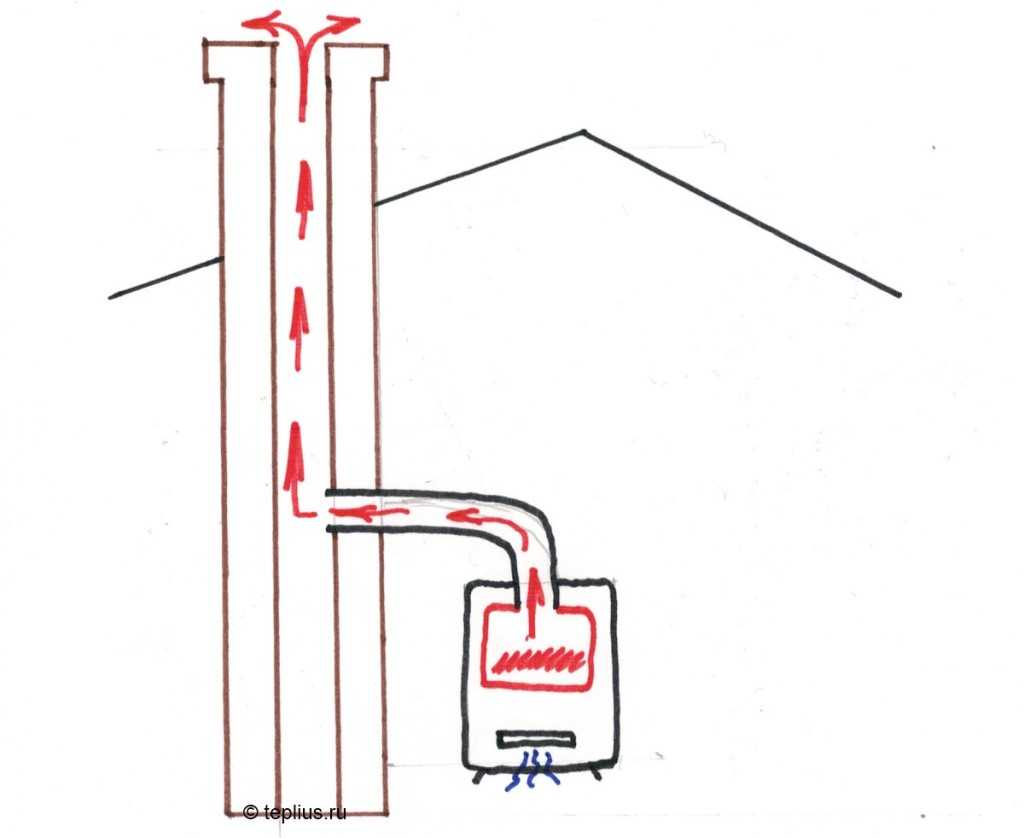

Проверка тяги в дымоходе после монтажа

Корректная и эффективная работа котла может протекать только при наличии хорошей тяги, которая создается профессионально выполненным газоходом.

Почти все современные модификации котлов оснащаются автоматической системой защиты, отключающей котел при низкой тяге в топке.
Перед розжигом котла пользователь должен самостоятельно проверять наличие тяги, то можно выполнить следующими вариантами:

С применением анемометра — специальный измерительный прибор для измерения тяги в топке котла. Достаточный уровень тяги для безопасной работы котлоагрегата — от 2 до 30 Па.
С использованием спички или открытого пламени свечи. Ее подносят в окошко топочной камеры, пламя от свечи должно втягиваться в топку.
Кроме того в процессе обслуживания котла потребуется проводить проверку работоспособности датчика тяги. Для этого помещают рядом с датчиком небольшое зеркало. При нормально работающем устройстве поверхность зеркала не должна запотевать при включенном котле или колонке.

Рейтинг газовых котлов по надежности и качеству 2020 год. Лучшие двухконтурные газовые котлы по цене, качеству и надежности

BAXI ECO-4s 24F 24 кВт

Конвекционный котёл из средней ценовой категории, который можно установить в любомпомещении: спальне или кухне .

Работает как на природном, так и на сжиженном газе. Закрытая камера сгорания позволяет затрачивать на обогрев меньше газа, а теплопроизводительность при этом остаётся высокой.

Первичный теплообменник изготовлен из меди, вторичный — из нержавеющей стали. Есть встроенный циркуляционный насос и расширительный бак.

Дисплей установлен на корпусе, там же: термометр, манометр, индикация включения. Допускается подключение раздельного дымохода (диаметром не более 80 мм) .

В качестве защиты установлены воздухоотводчик, предохранительный клапан и газ-контроль.

Вода очищается при помощи внутреннего фильтра . Весит 30 кг. Срок службы — 10 лет, гарантийный срок — 2 года. Эта модель отлично зарекомендовала себя в 2020 году.

Технические характеристики :

Тепловая мощность: 9.30 — 24 кВт;
Тепловая нагрузка: 10.60 — 25.80 кВт;
Размеры: 400x730x299 мм.

Buderus Logamax U072-12K 12 кВт

Эта модель получила много положительных отзывов покупателей: пользователи отзываются онём как о надежном и удобном настенном агрегате с высоким уровнем безопасности и практически бесшумном .

Перепады электричества и давления никак не влияют на его работоспособность. Мощности хватает для обогрева площади до 350 кв.м.

В комплект включены: насос, расширительный бак, датчик протока, клапан предохранения и устройство регулирования и безопасности.

Размер котла позволяет разместить его даже в маленькой комнате: например, кладовке или санузле .

Индекс «К» означает, что нагревать воду можно без использования дополнительного оборудования.

Дополнительный слой теплоизоляции на стенках агрегата не даст ему перегреться .

Управление интуитивное: LCD-дисплей с индикацией рабочих параметров, 5 кнопок и регуляторы температуры. Вес — 29 кг. Срок гарантии — 24 месяца. Модель актуальна на 2020 год.

Технические характеристики :

Тепловая мощность: 5.40 — 12 кВт;
Габариты: 400x700x299 мм;
КПД: 92%.

Плюсы

прост в установке и эксплуатации;
уровень шума:
температуру держит без нареканий;
может работать и на сжиженном газе;
срок службы теплообменника: 15 лет;
функции газ-контроль, автоподжиг и защита от перегрева.

Bosch Gaz 6000 W WBN 6000-18 С 18 кВт

Данная модель разработана специально для российских условий, а это означает, что котелустойчив к перепадам давления (9-17 мбар) и напряжения в сети (165-240 В), и полностью защищен от замерзания .

Легко и быстро обогреет площадь в 180 кв.м. Вода нагревается в пластинчатом теплообменнике, причем топлива на его работу затрачивается мало.

Основной теплообменник изготовлен из высококачественной меди без примесей. Есть модулируемый вентилятор и датчик герметизации газовой арматуры.

Циркуляционный насос — встроенный, трехступенчатый .

Электрод контроля пламени — ионизационный.

Теплообменник защищен от перегрева при помощи установленного ограничителя температуры .

Дисплей — LCD, с индикацией рабочих параметров. Срок гарантии — 730 суток. Весит всего 28 кг.

Технические характеристики :

Виды современных дымоходов

Специалисты выделяют четыре типа дымоходов в зависимости от материала изготовления.

Классический кирпичный

Классический кирпичный дымоход

Их можно увидеть в домах старой, советской постройки, так как на то время основным строительным материалом являлся именно кирпич.

В последнее время кирпичный дымоход практически не используется, так как обладает рядом существенных недостатков:

требует строительства надежного фундамента (основания);
имеет слабую защиту от конденсата, который со временем разъедает кладку;
кирпич – пористый материал, повышающий сопротивление проходу продуктов сгорания и, как следствие, повышает отложение сажи. Чтобы избежать этого эффекта, в дымоход вставляют стальную или асбестоцементную трубу.

Из нержавеющей трубы

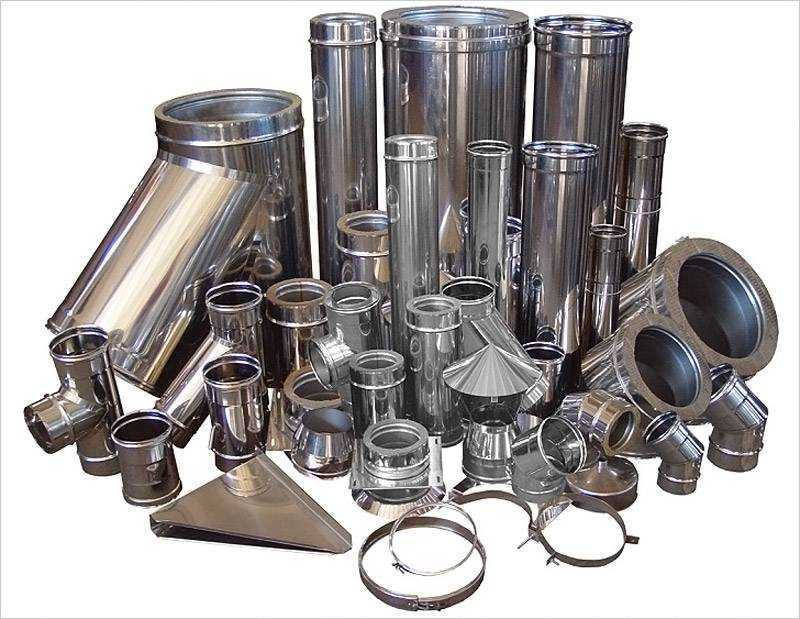

Сэндвич трубы из нержавеющей стали

Среди основных достоинств отмечают высокую стойкость к воздействию агрессивной среды и к механическим повреждениям.

Конструкция дымохода из нержавейки представляет собой сэндвич систему, состоящую из двух труб разного диаметра, вставленных одна в другую. Пустое пространство между трубами заполняется базальтовой жаростойкой ватой.

Сегодня без преувеличения можно сказать, что эта модель является самым удачным решением для газового котла.

Из керамики

Он прост и надежен, устойчив к коррозии, отличается продолжительным сроком службы (до 30 лет). Керамика является жароупорным материалом, что обеспечивает пожаробезопасность дымохода.

Однако керамические дымоходы не пользуются популярностью при строительстве элитных коттеджей и домов. Они находят свое применение там, где необходимо простота и легкость монтажа.

Коаксиальный дымоход

Эту модель сложно перепутать с другой конструкцией, так как её отличительной чертой является презентабельный внешний вид. Эксплуатационные характеристики тоже на достаточно высоком уровне ( в нашем обзоре).

Кроме того, коаксиальный дымоход имеет специфическую форму, благодаря которой на внутренних стенках не образовывается конденсат, что очень важно для систем отопления на газовом топливе

Наружное и внутреннее размещение

Устройство наружного дымохода предпочтительнее внутреннего

В зависимости от месторасположения относительно дома, дымоходы подразделяются ещё на два класса: наружные и внутренние.

По правилам пожарной безопасности труба внутреннего дымохода должна располагаться в кирпичной шахте. Конечно, это существенно снижает ремонтопригодность дымохода, усложняет монтажные и строительные работы. Также возрастает риск утечки угарного газа.

Утеплять его нужно только на участке, который выходит за пределы помещения, т.е. на чердаке и на улице. Однако данный вариант имеет высокий риск возникновения пожара.

Кроме того, имеется определенная сложность монтажа подобной конструкции, так как она подразумевает наличие проходки в кровле и перекрытиях.

Наружный (пристенный) дымоход отличается высокой пожарной безопасностью, легкостью в обслуживании и ремонте. Он имеет более простую конструкция, так как его элементы по длине практически одинаковы.

Единственным недостатком является необходимость качественного утепления.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
диаметр внутри конструкции зависит от разновидности газового оборудования;
при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
для соединения элементов используется жароустойчивый герметик.

Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Watch this video on YouTube

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

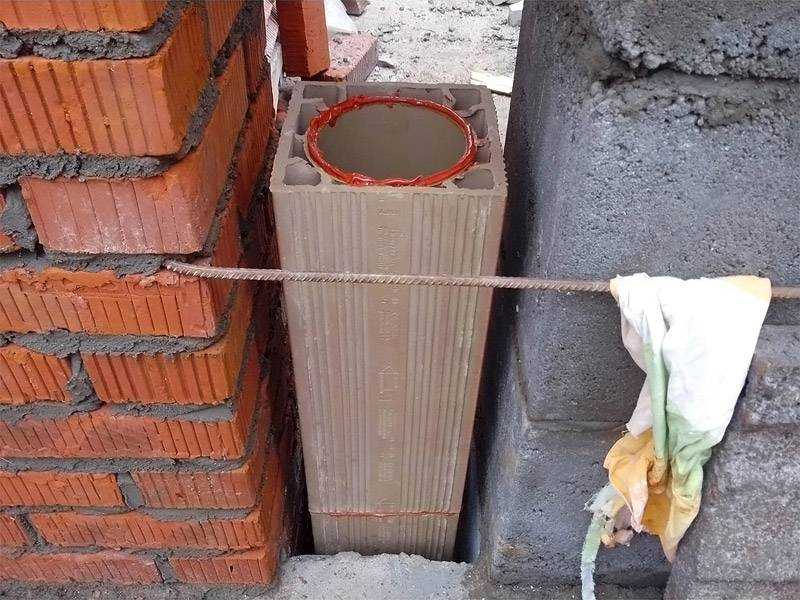

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

труба состоит из отдельных элементов, которые соединены специальной мастикой;
утеплитель выполняется из минеральной ваты;
кожух производится из бетонных блоков с вентиляционными отверстиями.

На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

повышение производительности системы отопления;
полная безопасность;
если размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
для монтажа такой конструкции не нужно затрагивать крышу.

Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Watch this video on YouTube

Заказать или изготовить собственными силами

Собственник котла сам должен принять решение о том, чтобы заказать систему профессионалам либо сделать ее самому. Конечно же, самостоятельный монтаж сэкономит домашний бюджет, тем более, что конструкция очень проста и под силу домашнему мастеру, имеющему навыки работы с металлом и слесарными инструментами и способного работать на высоте.

В противном случае лучше обратиться к специализированной организации и воспользоваться услугами профессионалов. Тем более, что данная работа будет проверяться органами пожарного надзора с оформлением акта допуска в эксплуатацию, без чего котел просто не будет подключен к газовой магистрали.

Как лучше вывести дымоход через крышу или через стену. Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор)

Обратите внимание и на то, что труба дымохода должна находиться от горючих стен и края кровли на расстоянии не менее 500 мм. Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии

Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Начинаем с подготовки:

намечаем в перекрытиях и крыше отверстия для трубы;
сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Коаксиальная и раздельная системы

Все дымоотводящие системы делятся на две группы: с естественной тягой и принудительной. Первая – это когда топочные газы отводятся по вертикально установленному дымоходу, а в топку газового котла поступает воздух для сжигания топлива через поддувало. Такой котел называется с открытой топкой.

Есть котлы с закрытой топкой, в камеру сгорания которых воздух попадает через сам дымоход. Последний носит название коаксиальный. Вторая система называется раздельной. Чем они отличаются друг от друга?

Коаксиальная система дымоудаления

Коаксиальный воздуховод – это две трубы, вставленные друг в друга. Через внутреннюю трубу выводятся топочные газы, через зазор между трубами воздух поступает в топку. Идеальная конструкция с прекрасными характеристиками. Сегодня ее стали часто использовать в частном домостроении, где установлены котлы небольшой мощностью.

Коаксиальная система дымоудаления является пожаробезопасной, потому что топочные газы не нагревают внешнюю трубу. Последнюю обычно выводят через стену, около которой газовый котел и поставлен.

Раздельная система дымоудаления

Раздельная система дымоудаления – это две отдельно расположенные трубы. Через одну отводятся топочные газы, через другую в топку поступает свежий воздух. То есть, в конструкции газового котла два патрубка. Эта разновидность дымоходных труб чаще всего используется в котлах большой мощности, в которых сжигается большое количество топлива, а для этого нужен большого диаметра дымоход.

Необходимо отметить, что для систем раздельного дымоудаления можно использовать любые готовые дымоходы из разных материалов. Основное к ним требование ничем от дымоходов с естественной тягой не отличаются. Но на первом месте стоят условия пожарной безопасности.

Какие факторы нужно учитывать при монтаже

Принцип работы любого дымохода основан на тяге.

Тяга – это вентиляционный эффект, возникающий за счет разницы температур воздуха внутри и снаружи трубы. При увеличении высоты трубы и разницы температур эффект возрастает.

Принцип работы дымохода

Еще до начала возведения дымохода, необходимо определиться с размерами и количеством каналов для вывода «отработанного» газа. Площадь сечения и количество каналов напрямую зависит от мощности газового котла, а также требований производителя.

Диаметр канала, который ненамного превышает расчетное значение, негативно скажется на уровне тяги, что может привести к перебоям в работе газового котла. Также и меньший диаметр вытяжного канала не только затрудняет отведение продуктов сгорания, но и может привести к полной остановке работы газового котла.

Вторым, не менее важным фактором, обеспечивающим хорошую тягу, является атмосферное давление (разница давления на улице и в помещении).

Конструкция дымохода (его высота, количеством углов и поворотов) тоже влияют на тягу.

К нестабильным факторам относятся:

отсутствие или наличие ветра;
температура на улице и в помещении и т.д.

Строительные нормы

Самостоятельная установка дымохода для котла

Дымоход над коньком кровли возвышаться должен минимум на 50 см., если ось дымоотводящего канала расположена на расстоянии 100 см. от конька крыши.
Если ось дымохода расположена на расстоянии от 100 см. до 300 см., дымоход располагается вровень с коньком.
Если дымоход возвышается над коньком свыше, чем на 150 см, то в таком случае дымоход закрепляется добавочными растяжками.

Перечень основных требований

Идеальное положение дымохода – вертикальное. При наличии в устройстве дымохода горизонтальных участков, следует следить за тем, чтобы их длина не превышала 3,5-5 м.
Угол наклона на отдельных участках дымохода не должен быть больше 300. Кроме того, угол наклона дымохода в сторону газового котла не должен быть меньше 0,010.
Дымоход не должен иметь в своей конструкции более трех колен. Каждый поворот дымохода обязательно оснащается специальным люком, через которые можно без труда произвести чистку трубы.
Для долгосрочной и безопасной эксплуатации дымохода обязательна установка емкости для конденсата. Емкость устанавливается чуть ниже патрубка газового котла прямо в дымоход.
Во время сборки конструкции дымохода необходимо следить за тем, чтобы на отдельных деталях не появились какие-либо механические повреждения (трещины либо вмятины).

Полный список предъявляемых требований к монтажу представлен на этой странице.
