Подключение настенного газового котла своими руками

Особенности схемы обвязки газового двухконтурного котла

Итак, к любой модели газового двухконтурного котла примыкает 5-ть труб. Одна труба рассчитана на подачу топлива, остальные четыре предназначены для циркуляции теплоносителя (вода). С газовой трубой сложностей нет, а вот с остальными несколько сложнее:

Первая труба устанавливается для соединения основного патрубка теплоносителя с обратным контуром системы;
Вторая соединяет эту же трубу, но с другого ракурса с подающей трубой контура;
Третья соединяет дополнительный патрубок теплоносителя с трубой водопровода;
Четвертая соединяет канал, по которому ГВС подается в кран потребителю со вторым теплоносителем.

Следует отметить, что монтаж подобной схемы газового оборудования определяется и выполняется с учетом принципа работы конкретной модели прибора. В случае с двухконтурным оборудованием выполняется следующим методом:

Первостепенно осуществляется распределение теплоносителя из основного теплоносителя;
После этого 3-хходовым краном закрывается отопительный контур, в результате теплоноситель поступает в дополнительный теплообменник. Начинается нагрев ГВС, отопление находится в режиме ожидания;
Как только потребление горячей воды прекратится, система переключается автоматически на нагрев циркулирующего по трубам теплоносителя.

ВАЖНО! Подобная схема имеет свои недостатки. Так, для семьи из 3-4-х человек ее использования будет достаточно, но если семья большая, то подобная система не сможет эффективно справляться одновременно с нагревом ГВС и теплоносителя, будут происходить перебои в работе оборудования.

Классические схемы обвязки

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией долгосрочного использования отопительной системы.

В самом начале циркуляция выполняется по малому контуру, пока не достигается определенная температура.

При достижении нужной температуры, циркуляция выполняется по большому контуру. Правильным будет создание нескольких контуров, для того чтобы обеспечить качественную регулировку температурного режима.

Котел отопительный газовый двухконтурный настенный имеет классическую схему, которая включает в себя:

Насос циркуляционный.
Распределительный клапан.
Бачок расширительный.
Фильтры.
Хомуты, крепежные и другие элементы.

Обвязка настенного двухконтурного газового котла может быть проведена несколькими способами.

Обвязка настенного двухконтурного газового котла может проводиться по прямой и смесительной схеме.

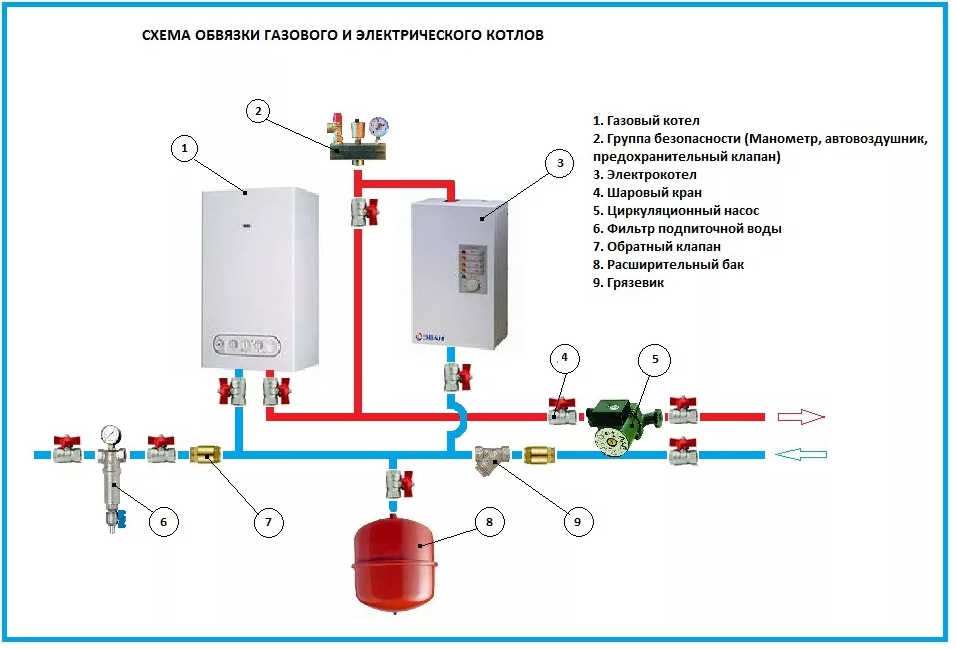

Стандартная схема и комплектация обвязки для газового котлоагрегата

В каждом частном случае обвязка системы отопления может отличаться по оснащению, комплектации, количеству контуров, элементов и прочим параметрам. Обвязка зависит от требований пользователя, вида оборудования, метража дома, мощности теплогенератора, количества радиаторов и комнат и многих других нюансов. Поэтому перед покупкой и установкой, рекомендуется создавать технический план, проект будущей системы. Это сильно облегчает задачу, так как согласно готовому проекту становится возможным оперативная покупка именно тех элементов и комплектующих отопительной схемы, которые требуются.

В целом, существуют стандартные схемы подключения газовых теплогенераторов и список оборудования, элементов, которые для этого потребуются. Перечислим базовый набор приспособлений:

насос циркуляции теплоносителя: отвечает за движение тепла по системе;
различные клапаны, например, распределительный, обратный, предохранительный и другие;
расширительный бачок;
балансировочный кран, сливной кран;
фильтры очистки воды или иного вида теплоносителя;
манометр;
трубы подключения радиаторов и батарей;
непосредственно сами радиаторы и батареи.

Большим преимуществом современных моделей котельных установок выступает наличие многих из перечисленных выше компонентов в заводской комплектации. То есть, купив котел с данными устройствами, уже включенными в конструкцию агрегата, дублировать эти элементы в других, внешних частях отопительной системы не требуется.

В преимущественном большинстве случаев не требуется также монтаж узлов внешнего типа, так как большинство моделей можно подключать напрямую к системе. Исключение составляют котлы энергонезависимого вида.

Плюсы и минусы

К плюсам следует отнести:

Появляется возможность подачи тепловой энергии в помещения посредством циркуляции теплоносителя.
Становится возможной организация ГВС.
Некоторые модели котлов лишены встроенных циркуляционных насосов. Обвязка позволяет использовать внешние устройства, полностью решающие проблему.
Повышение эффективности и экономичности работы котла и всей системы в целом.

Недостатками обвязки можно считать:

Необходимость тщательного проектирования отопительного контура.
Приходится выполнять комплекс сложных и трудоемких работ.
Для обвязки приходится привлекать опытных специалистов.

Несмотря на существование некоторых недостатков, работа системы без обвязки невозможна. Поэтому основной задачей становится грамотное проектирование и качественная работа монтажников.

ОБРАТИТЕ ВНИМАНИЕ!

Все попытки минимизировать трудозатраты или финансовые расходы в данном случае опасны — они могут привести к разрушению или непроизводительной работе системы.

Примерная стоимость работ

Работы по подсоединению к газовому котлу любого водонагревательного прибора следует поручить профессионалам. Стоимость их услуг будет зависеть от требуемых действий. К примеру, проектирование бойлерной стоит от 300 рублей, за монтаж бойлера нужно заплатить от 3000 рублей, а за установку насосной группы – минимум 3300 рублей. Привет вам, мой читатель или читательница! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди. Звучит этот вопрос следующим образом: «Я слышал, что можно подключить к двухконтурному котлу накопительный водонагреватель и не покупать бойлер косвенного нагрева. Правда ли это?» Скажу сразу, такая схема существует. Давайте разберемся вместе зачем это все нужно.

Какие материалы используют

Материалами для изготовления трубопроводов в системах отопления служат:

Сталь. В советские времена стальные трубы были практически единственным вариантом. Они дешевы, способны выдерживать высокое давление. Недостатком является необходимость сварных работ и склонность к коррозии и образованию на внутренних стенках известкового налета, способного полностью перекрыть сечение трубопровода. Позже появились трубы из нержавеющей стали, которые не склонны к возникновению известковых отложений и коррозии.
Медь. Наиболее распространенный материал для создания обвязки газовых котлов. Соединяется с помощью пайки, выдерживает высокое давление. Не склонна к коррозии или появлению отложений на внутренних стенках трубок.
Металлопластик. Трубы появились относительно недавно. Их основная ценность состоит в простоте монтажа — для него не требуется сварка, все соединения выполняются с помощью гаечных ключей. Металлопластиковые трубы обладают пластичностью, позволяющей в ряде случаев обходиться без фитингов.
Полипропилен. Для его монтажа используется специальный паяльник, но он недорогой, как и сами трубопроводы. В последнее время этот материал активно применяется для сборки систем в частных домах, поскольку при замерзании такие трубы не лопаются. Собранная из полипропиленовых труб автономная система останется целой в случае аварии, что высоко ценится пользователями. Стенки трубопроводов довольно толстые, что некоторым кажется недостатком.
Полиэтилен низкого давления (ПНД). Эти трубы также не разрывает замерзшая вода. Однако, для отопительной системы ПНД трубы не годятся, поскольку имеют низкую рабочую температуру. Они могут быть использованы только для наружной части систем теплого пола.

Выбор наиболее подходящего материала обусловлен возможностями и предпочтениями владельца дома.

Рекомендуется делать систему с некоторым запасом прочности, поскольку переделывать ее в отделанном и благоустроенном доме чрезвычайно дорого и затруднительно.

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система — регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Какие элементы содержит схема

Схема обвязки представляет собой комплекс, составленный из следующих элементов:

Циркуляционный насос.
Клапаны разного назначения (предохранительный, обратный, распределительный и т.д.).
Расширительный бак.
Шаровые краны — сливной, балансировочный и т.п.
Манометр.
Фильтры для очистки жидкости от твердых частиц.

Как правило, большинство этих компонентов встроены в настенный двухконтурный котел, и дублировать их во внешней части системы незачем. Такие элементы, как циркуляционный насос, расширительный бак, все краны и клапаны изначально присутствуют в конструкции котла в качестве составных элементов.

Современный агрегат практически не нуждается в установке внешних узлов, подключаясь к системе напрямую. Исключением становятся энергонезависимые котлы, не оснащенные циркуляционным насосом и другими важными элементами.

Важным элементом обвязки являются устройства для удаления воздуха. Эту функцию способен выполнять циркуляционный насос, но эффективность процесса низка и занимает много времени.

Проще устанавливать краны Маевского на радиаторы и размещать подающий трубопровод в вертикальном положении ( на энергонезависимых системах)

Кроме этого, большую важность имеют приборы контроля давления и температуры, дающие информацию о работе системы

Запорная арматура позволяет регулировать или отсекать линии системы в случае возникновения нештатных ситуаций.

Монтаж

Даже простейшая обвязка, которая делается своими руками, подразумевает грамотный выбор труб. Столь простыми и любимыми многими людьми изделиями, как трубы из полипропилена также нужно пользоваться правильно. Легкость работы не должна вводить в заблуждение, хотя нужно использовать лишь паяльник. Допускается применение труб PN25, которые упрочнены изнутри алюминиевой фольгой.

Для соединения с теплым полом можно обвязать котел трубами категории PN10. Их стенки весьма тонкие и рассчитаны на прокачку воды, прогретой до +45 градусов под напором в 1000 кПа. Трубопроводы из полимеров могут быть использованы и в открытой, и в скрытой схемах прокладки, но необходимо учитывать тепловое расширение. Связка фитингов с трубами производится либо созданием резьбы, либо с использованием холодной (горячей) сварки. Нарезка резьбы упрощает дело, но стоимость такого решения сразу вырастает.

До начала сварки фольга должна быть вычищена, иначе о прочности соединения можно забыть. Стеклянное волокно при использовании для армирования такой обработки не требует. Холодная сварка с использованием специализированного клея почти вышла сейчас из оборота, поскольку она не гарантирует надежного стыка. Если в системе установлено два небольших отопительных котла или большее их число, допускается обвязка параллельно ориентированными ходами. Как показывает практика, это может быть более экономично, чем применение единственного котла той же по сумме мощности.

Чтобы вода не двигалась через временно отключенные контуры, очень важно позаботиться о перекрытии их разделяющими вентилями и другой отсечной арматурой. В ряде случаев оборудование монтируется на фундаментную подушку (глиняную, высотой 0,1 м), поверх которой кладется листовое железо либо асбест. Основное требование – монтаж котла ниже по уровню, нежели установка батарей

Прибегать к медным трубам нужно только в том случае, когда планируется отапливать дом с очень высокими температурами и давлениями. Во всех остальных случаях никакого смысла в этих дорогих комплектующих нет

Основное требование – монтаж котла ниже по уровню, нежели установка батарей. Прибегать к медным трубам нужно только в том случае, когда планируется отапливать дом с очень высокими температурами и давлениями. Во всех остальных случаях никакого смысла в этих дорогих комплектующих нет.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Параметры, которые влияют на выбор схемы обвязки

Как уже говорилось, выбор конкретной схемы обвязки зависит от индивидуальных, частных параметров строения, вида комплектации оборудования и, конечно, от предпочтений пользователя. Перечислим основные факторы, которые имеют влияние на выбор того или иного решения при организации обвязки котла.

Элементы, перечисленные выше, могут различными способами сочетаться, комбинироваться и взаимодействовать друг с другом. На основе разных сочетаний могут реализовываться и различные варианты подключений:

Прямое. Такое подключение практикуется в системах, которые не подразумевают каких-либо дополнений. Наиболее распространенный вариант, характеризуется надежностью, простым монтажом и эксплуатацией;
Гидравлическое. Основано на применении гидравлического разделителя. Используется в случаях наличия сразу нескольких (как минимум двух) контуров, каждый из которых имеет свою температуру. Например, теплые полы могут иметь максимальную температуру в 30 градусов Цельсия, тогда как радиаторы и батареи поддерживают и требуют температуры много выше;
Применение дополнительного теплообменника. Данный вариант подключения предполагает циркуляцию теплоносителя, исходящего из котла, по малому кругу, в то время как дополнительный теплообменник отвечает за передачу тепла другой жидкости, которая уже циркулирует по основной системе. Вариант довольно редкий, применяется в тех случаях, когда требуются теплоносители разных видов.

Оборудование при открытой гравитационной системе

При открытой гравитационной системе вся нагрузка ложится на открытый расширительный бачок.

Он выполняет следующие функции:

забирает себе избыточное количество теплоносителя;
компенсирует увеличение давления;
выводит воздух и горячий пар при закипании теплоносителя.

По объёму бак не должен быть меньше 10 процентов от объёма теплоносителя. Больше — можно. Устанавливают его в верхней точке контура, там, где заканчивается разгонный коллектор. От бака розлив идёт назад, в теплообменник, с уклоном, который обеспечивает вывод воздушных пробок и продвижение теплоносителя самотёком.

Через открытый расширительный бачок обычно заливают холодную воду для компенсации испарения.

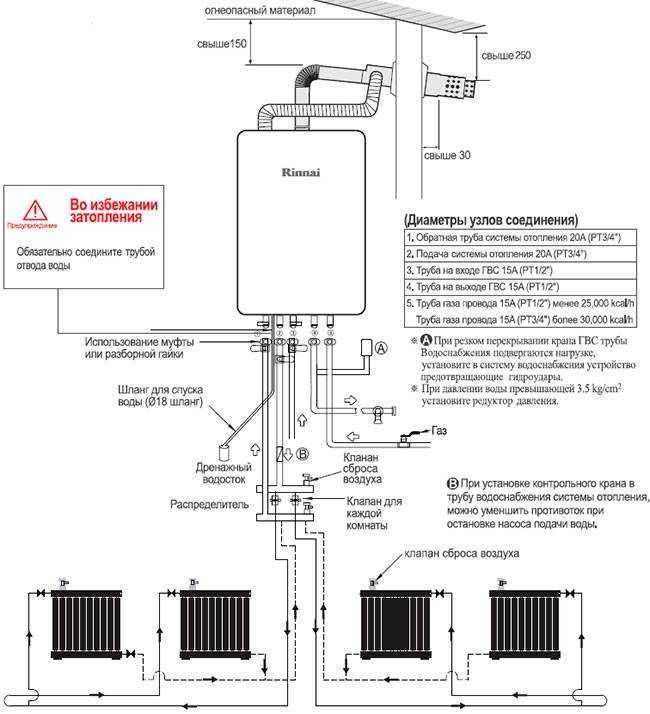

Схемы обвязки двухконтурного котла

Обвязка газовых котлов производится посредством пайки, что исключает появление протечек как, например, при использовании фитингов. Сварка полипропиленовых труб может происходить по-разному. При этом следует избегать большого количества соединений.

Газ к патрубку двухконтурного котла подсоединяют с помощью гибкого стального шланга путем жесткого «сгона» или «американки». В качестве прокладки можно использовать только паронит.

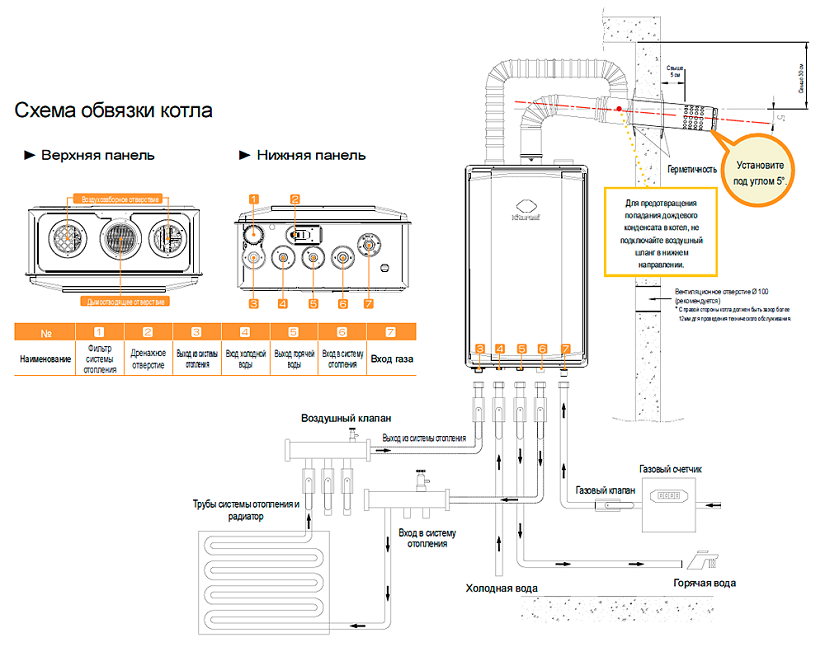

Любой двухконтурный газовый котел имеет 5 патрубков:

первый – подача нагретого теплоносителя из отопительного контура к радиаторам;
второй – подача горячей воды из контура ГВС потребителям;
третий (желтый) – подключение газовой магистрали;
четвертый – вход холодной воды из магистрали;
пятый – обратка из отопительной системы.

Обвязку производят по следующей схеме:

Краны с размером ½ дюйма устанавливают на патрубки газа, подачи холодной и выхода горячей воды американками вниз.
Вентили на ¾ дюйма монтируют на штуцеры обратки отопительной системы перед фильтром. Это необходимо для возможности слить теплоноситель из системы отопления, не снимая при этом котел.
Фильтры устанавливают на обратку отопления и вход холодной воды горизонтально «носиком» вниз.
При наличии дополнительного расширительного бака его подсоединяют к обратной трубе отопления перед вентилем, отсекающим фильтр и газовый котел от системы радиаторов.

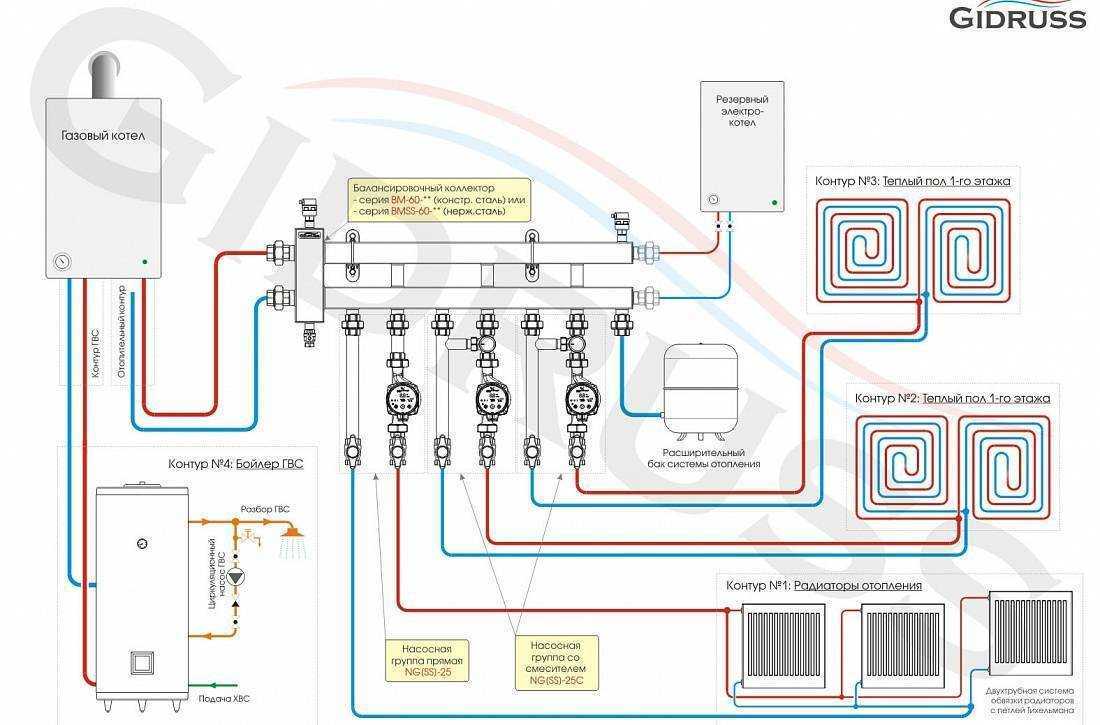

Если Вы хотите подключить дополнительные устройства: «теплые полы», подогрев оранжереи или другие, — следует установить гидравлическую развязку.

Соединения из труб можно загерметизировать паклей, фум-лентой или другими специальными герметиками.

Обратите внимание! У большинства двухконтурных газовых котлов принцип работы следующий: при включении крана с горячей водой контур отопления перекрывается, и теплоноситель нагревает воду во вторичном контуре. Большую производительность горячей воды сможет обеспечить двухконтурный газовый агрегат с битермическим теплообменником

Он обладает высоким КПД и может быстрее нагреть воду, чем агрегаты с раздельными контурами. Схема обвязки у них аналогична обычному агрегату

Большую производительность горячей воды сможет обеспечить двухконтурный газовый агрегат с битермическим теплообменником. Он обладает высоким КПД и может быстрее нагреть воду, чем агрегаты с раздельными контурами. Схема обвязки у них аналогична обычному агрегату.

Однако недостатком котлов с битермическим теплообменником является быстрое засорение контура ГВС. В итоге приходится заменять теплообменник целиком, что стоит недешево.

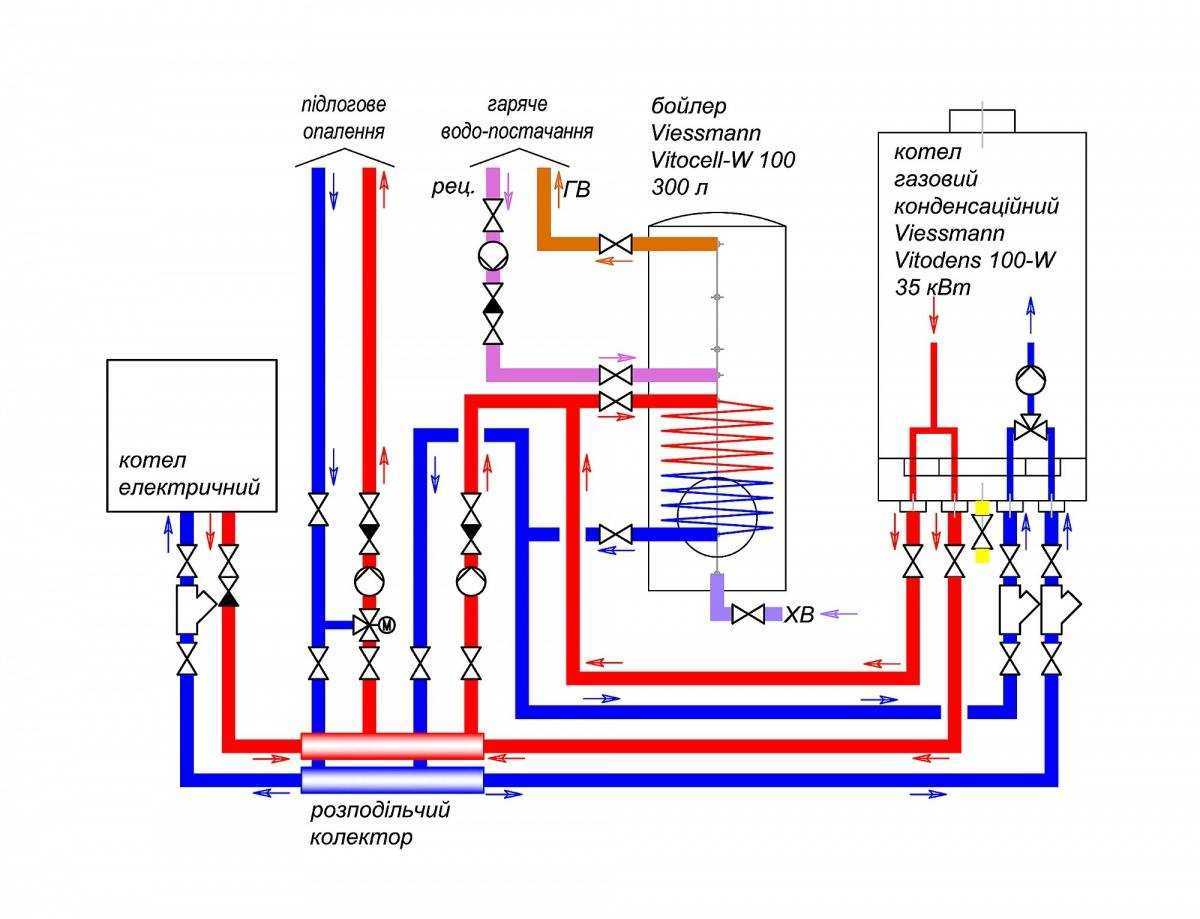

Обвязка с бойлером

Двухконтурный газовый котел имеет проточный водонагреватель, который имеет ограниченную производительность ГВС. Для маленькой семьи из двух-трех человек этого обычно достаточно. Если же потребителей больше, можно добавить в обвязку бойлер косвенного нагрева. В этом случае трубопровод холодной воды подвязывается к бойлеру, а вода из него подается во вторичный теплообменник. Там она нагревается и возвращается обратно в бойлер, а из него, при открытии крана, потребителю.

Подключение косвенного бойлера позволит двухконтурному агрегату одновременно подавать горячую воду и производить отопление.

Преимущества схемы обвязки двухконтурного газового котла отопления с бойлером следующие:

теплообменник для ГВС не засоряется известковым налетом;
позволяет нагреть больше воды.

В качестве резервного источника ГВС можно использовать электробойлер. Он способен сам подогревать воду и подавать ее на точки водозабора. Если двухконтурный газовый котел работает стабильно, элетробойлер можно отключить и использовать только в качестве накопительной емкости. В случае если агрегат вышел из строя или нужно больше горячей воды, электробойлер включают и используют по прямому назначению.

Выполнение обвязки двухконтурного газового котла – очень ответственный процесс. От него зависит, сможет ли Ваш котел правильно работать. Первый пуск агрегата должен производить специалист газовой службы. Он включает котел и проверяет его на наличие протечек и возможности полноценно выполнять свои функции.

Самая популярная схема

Рассмотрим порядок создания наиболее популярного вида обвязки — прямой. Наиболее распространены энергозависимые котлы, поэтому будет описана схема обвязки с имеющимся циркуляционным насосом.

Необходимые действия:

Монтаж всех устройств

Выполняется установка всех радиаторов, умывальников, ванн или душевых кабинок, кухонной мойки. Необходимо, чтобы к моменту соединения элементов отопительного контура или ГВС все элементы были установлены и готовы к подключению.

Особенно важна готовность отопительной линии, так как контур ГВС работает на выдачу и может наращиваться в процессе эксплуатации.

Подключение трубопроводов системы отопления

Все радиаторы последовательно соединяются между собой трубопроводами. Один конец подключается к промой линии (подаче) котла, второй — к обратной.

Важно обеспечить герметичность и целостность системы. Для исключения ошибок следует постоянно сверяться со схемой обвязки, созданной во время проектирования системы

Подключение ГВС

Устанавливается трубопровод,Присоединенный к патрубку ГВС газового котла. В разрыв через тройники подключаются отводы для смесителей. Рекомендуется каждый смеситель снабдить собственными шаровыми кранами для отсечки подачи воды при возникновении необходимости.

Последним действием станет подключение котла к линии питания — подаче холодной воды. После этого можно произвести пробный запуск и проверить качество работы и целостность всех трубопроводов.

Все обнаруженные ошибки немедленно устраняются, для чего систему останавливают, сливают воду и выполняют переналадку контура.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

Установить теплообменник на дымовую трубу – самый простой вариант;
Соорудить вокруг корпуса котла сплошную водяную рубашку;
Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.
