Все о системе отопления «ленинградка»

Группа безопасности системы «Ленинградка»

Циркуляционный насос может устанавливаться на подачу и на «обратку». Расширительный бак устанавливается до насоса, чтобы он не давил на бак. Система, имеющая расширительный бак, называется закрытой системой. Если используется обычный открытый бак, в который можно доливать воду, является открытой системой.

Перед насосом последовательно устанавливается перекрывающий кран с фильтром. После него нужно также поставить еще один кран, чтобы в любой момент была возможность перекрытия промежутка, в котором находятся фильтр грубой очистки циркуляционный насос. Это позволяет прочистить фильтр, а также снять насос (на накидных гайках) без слива воды из системы.

Отличие от обычной однотрубной схемы

По сути дела, можно было бы считать «ленинградку» стандартной однотрубной отопительной системой, если бы не одно «но» — перемычки под радиаторами.

В обычном варианте нагретый теплоноситель проходит через радиатор и отдает следующему тепло в той мере, в какой оно осталось после нагрева предыдущей батареи. В «ленинградке» ситуация немного другая. Нагретая вода идет через радиатор и через перемычку, то есть в следующую батарею она попадает чуть теплее, чем если пройдет только через радиатор – этот эффект возникает за счет смешивания жидкости в отрезке трубы, идущим от перемычки к последующему элементу системы. Схема в обоих случаях показана на шести составляющих, и разница на последнем составляет всего пять градусов, но даже это различие стоит дополнительных усилий и затрат по созданию байпасов.

Типы однотрубных систем отопления

Выше мы рассмотрели однотрубную схему отопления с естественной циркуляцией воды. Отметим ее преимущества:

• Простая конструкция, простой монтаж.
• Байпас позволяет регулировать температуру в каждом помещении.
• Систему можно использовать для коттеджа с мансардой, вторым этажом, подвальным помещением.
• По сравнению с другими системами, расход материала меньше.
• Для работы отопления не нужна электроэнергия.

В случае, когда у вас в розетке всегда есть 220 V, «Ленинградку» можно усовершенствовать. Установив циркуляционный насос, мы получим другой тип системы отопления, с принудительным движением жидкости. При этом:

• Сечение труб основной магистрали можно уменьшить. Трубы с небольшим диаметром продаются дешевле. Значит, затраты на систему отопления можно сделать еще ниже.
• Разводку магистральной трубы можно делать без уклона. Дизайн комнат выигрывает, да и монтаж становится проще.
• «Ленинградку» можно сделать в доме с низкими комнатами, без организации разгонного модуля.
• Эффективность работы системы отопления увеличится на 2 – 7% за счет более быстрого движения теплоносителя.

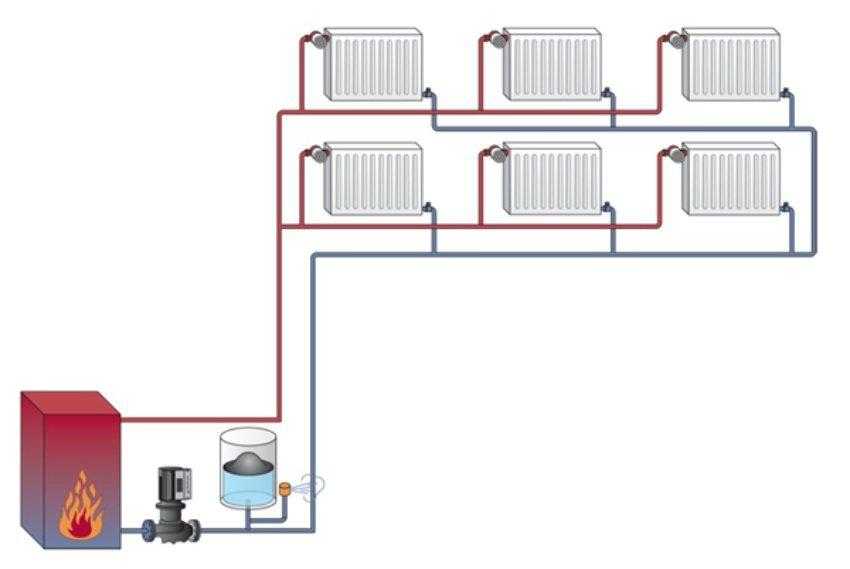

«Ленинградка» с принудительной циркуляцией теплоносителя.

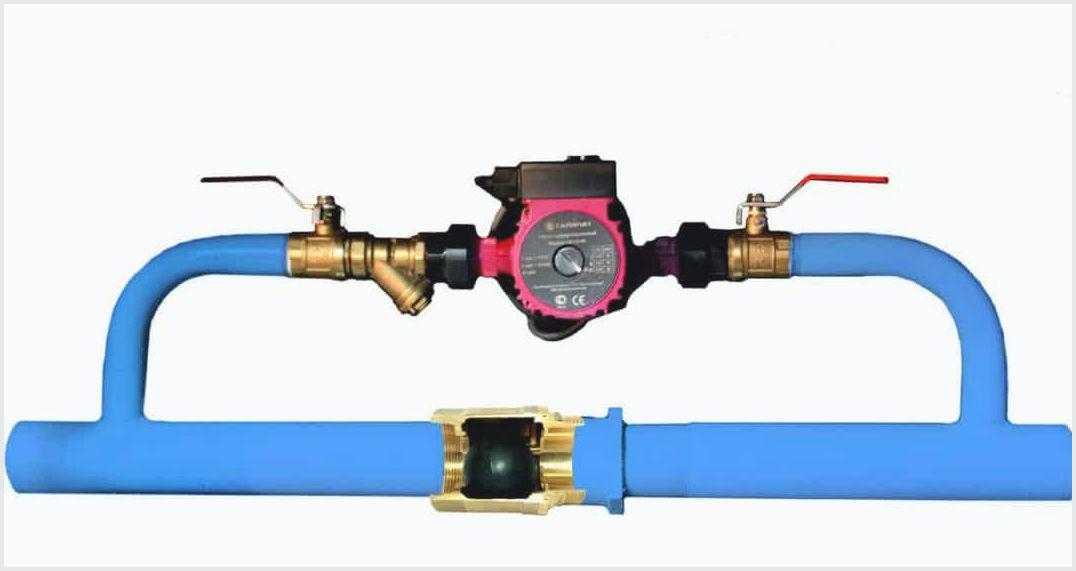

Установка циркуляционного насоса с байпасом и клапаном.

Нагреваясь, вода расширяется. Это обязательно учитывается в системе отопления. При этом различают два вида «Ленинградки»:

1. Открытая система. Расширительный бак ставят в самой верхней точке. Такой вариант изображен на рис. 8.
2. Закрытая система. Кроме герметичного резервуара с компенсатором расширения воды обязательно предусматривается клапан для аварийного сброса давления.

Открытая система дешевле закрытой. Если не менять воду, то коррозия труб из-за попадания воздуха через расширительный бак будет незначительна.

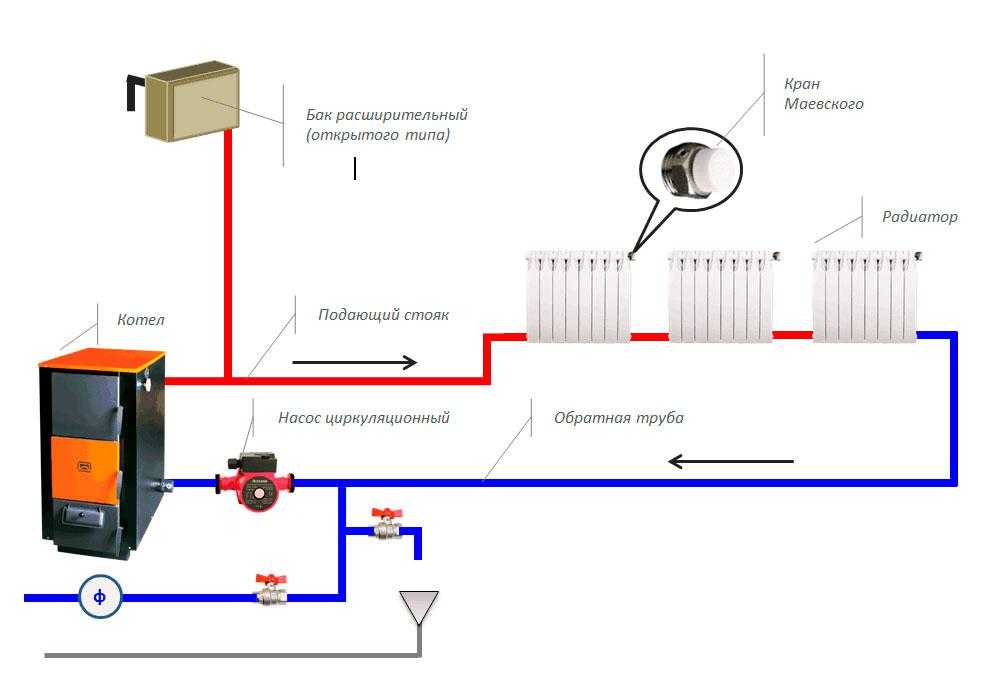

Открытая система. Расширительный бак установлен в самом верху.

Закрытая система не требует установки бака в верхней точке трубопровода. Это удобно, когда используется только принудительная циркуляция жидкости.

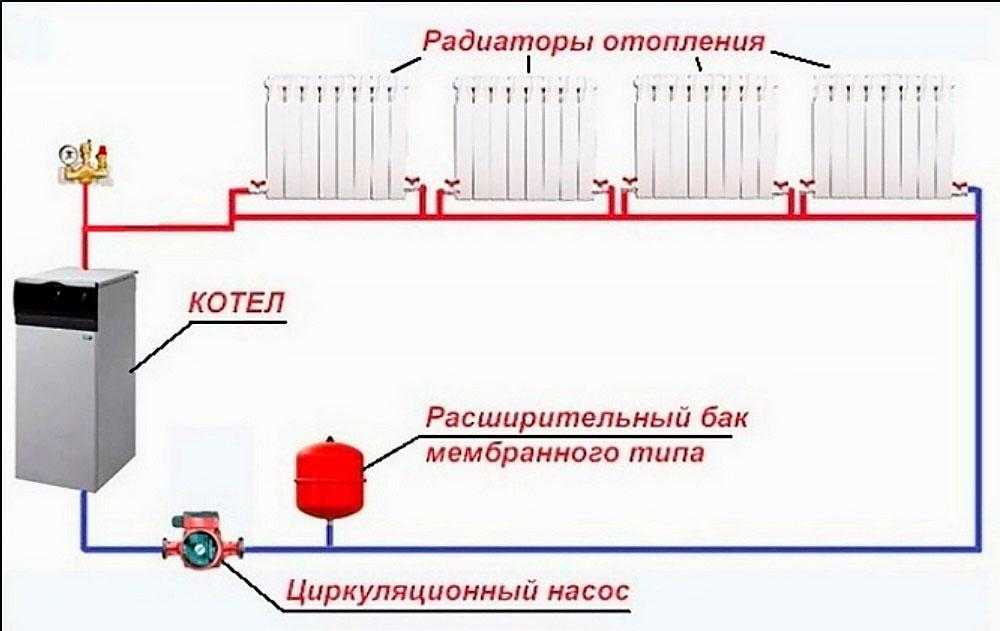

Расширительный герметичный бак установлен перед котлом. Клапан аварийного сброса давления не указан.

Кроме рассмотренной последовательной схемы подключения радиаторов, есть возможность и параллельного размещения теплообменников и контуров в «Ленинградке». При этом появляется возможность уменьшить нагрев или отключить набор батарей. Это полезно, если не нужно отапливать мансарду или комнату для гостей весь зимний сезон.

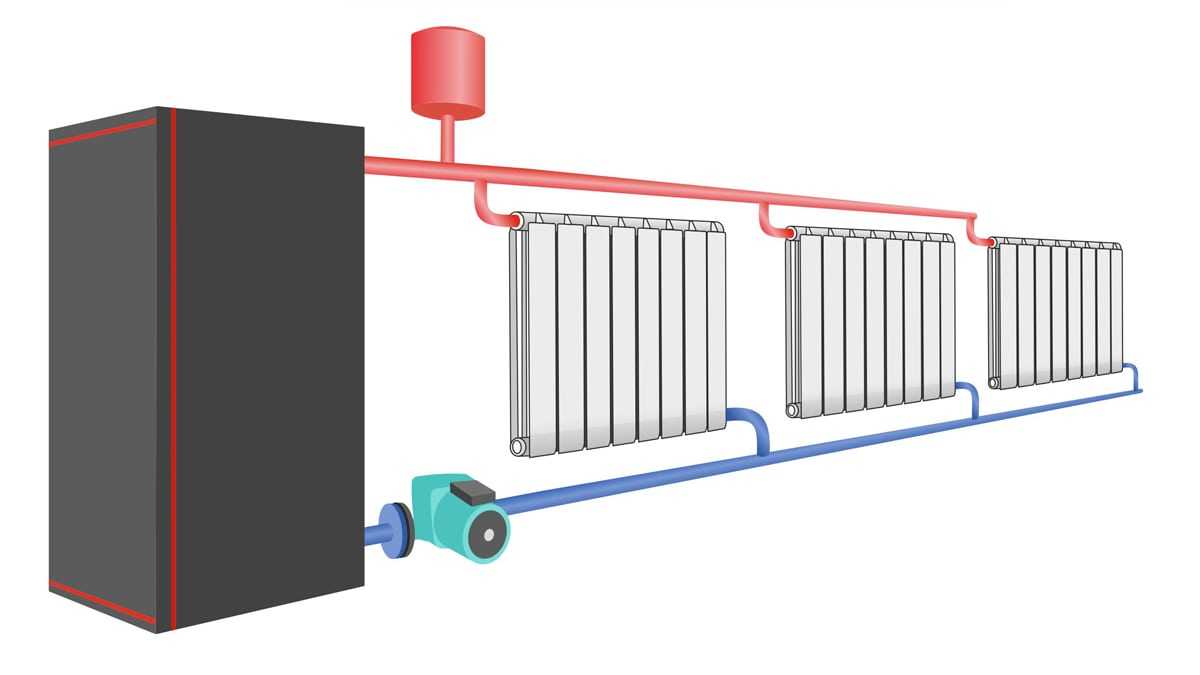

Параллельное подключение нескольких радиаторов в однотрубной системе отопления.

Однотрубная система с естественной циркуляцией (без насоса)

При таком варианте циркуляция осуществляется лишь за счет гравитации. Ускорить кругооборот теплоносителя можно увеличением расстояния между верхними трубами прямой подачи и обраткой. Для этого подающая труба от котла сначала заводится под потолок, откуда по наклонной трубе опускается к радиаторной магистрали. Обратка и котел располагаются как можно ниже, в идеальном случае ниже уровня пола частного дома.

Необходимость соблюдения углов наклона и точного выбора усложняют монтаж. Однако такая схема является полностью энергонезависимой. Кроме того, возможность установки дешевого расширительного бака открытого типа избавляет от необходимости покупки мембранного бака и воздухоотводчика. Место подключения бака — самая высокая точка системы.

Использование теплоаккумулятора

Теплоаккумулятор представляет собой емкость, подключенная к системе отопления, наполненная теплоносителем. Нагревается теплоноситель в такой емкости с помощью змеевика, подключенного к отоплению.

Главная задача теплоаккумулятора сгладить пиковые теплопотребления в системе. Оправдано использование таких емкостях в случаях:

1. Использования твердотопливного котла. В таких котлах требуется постоянная закладка топлива. Днем это сделать просто, но ночью огонь гаснет, и система перестает работать. В таких случаях энергия, накопленная за день в теплоаккумуляторе, будет расходоваться ночью, поддерживая температуру в доме.
2. Использование альтернативных источников энергии: солнечных батарей, солнечных панелей. В течение дня эта энергия расходуется на увеличение энергии теплоносителя в буферной емкости. А при использовании газовых, электрических котлов, уменьшается нагрузка на основные источники тепла. Значительно экономятся средства на обогрев помещения .

Принцип устройства «ленинградки»

Есть много причин для выбора монтажа именно простого водяного отопления. Используются обычные радиаторы, монтаж трубопроводов можно выполнить самостоятельно и дополнительно получить экономию средств. Система отопления может быть подключена к газовому котлу, котлу на твердом топливе, электрическому обогревательному прибору.

Ленинградка – это однотрубная отопительная система. Теплообменники (радиаторы отопления) смонтированы по одной линии, закольцованы все элементы как будто нанизанные на одну нитку. Теплоноситель (обычно вода) проходит от врезки в центральное отопление или автономный котел по порядку через все радиаторы.

При этой системе отопления, радиаторы расположенные ближе к котлу, нагреваются сильнее, чем теплообменники, которые удалены от котла. Это происходит из-за того, что вода, проходя по трубопроводу, успевает частично потерять свою температуру.

Данная разводка обычно применяется в одноэтажных зданиях и с небольшим количеством теплообменников (радиаторов). Радиаторы в подобном случае монтируются по одной горизонтальной отметке. Магистральная труба всегда расположена вдоль уровня пола. Сразу отметим, что плюс этого варианта в том, что без больших проблем можно «спрятать» магистраль декоративным коробом.

Система отопления «ленинградка» работает в загородном доме, как с естественной, так и с принудительной циркуляцией теплоносителя. При принудительной циркуляции дополнительно монтируется специальный циркуляционный насос. С использованием насоса теплоноситель передвигается по трубопроводу быстрее, что несколько может улучшить КПД работы всего отопления.

При монтаже системы отопления «ленинградка» в двухэтажных зданиях, используется только принудительная циркуляция теплоносителя. Отметим, что при монтаже «ленинградки» можно применить расширительные баки, как для открытой, так и для закрытой систем.

Схемы разводки отопительных сетей

Если принято решение соорудить ленинградскую систему отопления частного дома своими руками, существует несколько схем. При выборе определенной разновидности нужно учитывать особенности монтажа, преимущества и недостатки. Комбинированная отопительная система для частного дома

Вертикальная разводка

Вертикальная схема однотрубной системы отопления Ленинградка применяется в небольших двухэтажных домах. Можно использовать контуры атмосферного и закрытого типа с естественным или принудительным движением теплоносителя.

Вертикальные схемы сложнее реализовать, потому что трубопроводы нужно укладывать по верху стен с определенным уклоном для создания тока жидкости. Сначала теплоноситель поступает из котла в расширительный бак, а затем под давлением перемещается по трубопроводам к отопительным агрегатам. Для эффективной работы отопительной системы нагревательное оборудование монтируется ниже уровня радиаторов.

Горизонтальная разводка

Если решено использовать горизонтальную схему однотрубной системы отопления Ленинградка, то она применяется только в компактных домах с одним этажом. Все отопительные приборы монтируются по периметру комнаты вдоль стен.

Составляющие элементы горизонтальных систем с принудительной циркуляцией:

• нагревательное оборудование, подключающееся к трубам водоснабжения и канализации;
• циркуляционный насос, устанавливаемый на трубопроводе с обраткой;
• открытая расширительная емкость с отдельным патрубком для слива теплоносителя с целью защиты от перелива;
• отопительные приборы, укомплектованные кранами Маевского;
• трубы подачи и отведения;
• фильтрующее оборудование устанавливается перед котлом;
• шаровые краны для слива теплоносителя и заполнения системы водой.

В системах закрытого типа дополнительно устанавливается группа безопасности, состоящая из предохранительного клапана, манометра и воздухоотводчика. Здесь применяется компенсационный бак закрытого типа с двумя камерами и мембранной перегородкой.

Самотек и принудительная циркуляция

Отопительные сети могут быть с принудительной или гравитационной циркуляцией теплового носителя. Система отопления Ленинградка в частном доме от газового котла или электрического нагревателя бывает только с принудительным током. В противном случае повышается вероятность перегрева теплообменника, завоздушивания системы. Для принудительной циркуляции устанавливается насосное оборудование.

Для выбора оптимального варианта нужно сравнить обе разновидности:

В сетях с гравитационным течением жидкости используются трубы большего диаметра

Важно правильно рассчитать сечение трубопровода, определить его уклон и протяженность. Контуры с естественным током целесообразно применять только в небольших одноэтажных домах, поскольку в других постройках они будут неэффективны. Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения

Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно. В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

Для устройства системы с принудительной циркуляцией можно использовать трубопроводы небольшого сечения. Небольшие трубы стоят дешевле и в интерьере смотрятся более привлекательно. В самотечных системах нагревательное оборудование устанавливается в самой низкой точке, а расширительный бак – в самой высокой, поэтому должен быть утепленный чердак, а также цокольный или подвальный этаж

В контурах с принудительным током оборудование можно устанавливать в любом месте. Самотечные сети в двухэтажных домах имеют один существенный недостаток – отопительные приборы на втором этаже нагреваются сильнее, поэтому на первом этаже приходится увеличивать количество секций. Гравитационные схемы не применяются в постройках с мансардными этажами и домах сезонного пребывания.

Классификация

Горизонтальная схема разводки труб отопления

Вертикальная схема разводки труб отопления

Ленинградка – это однотрубная открытая система отопления, которая имеет несколько конструкционных особенностей:

• систему можно монтировать горизонтально, вертикально и даже диагонально;
• контур отопления может быть открытым либо замкнутым;
• теплоносителем может выступать вода или антифриз;
• циркулировать теплоноситель может принудительно (в цепь включается гидравлический насос) либо самотеком (естественная гравитационная циркуляция, реализуется в контурах длиной максимум 30 метров).

В каких домах выгоден монтаж насосных однотрубных систем

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

Полезные советы

Схема обустройства ленинградской отопительной системы напрямую зависит от применяемого типа и деталей. Самым сложным считается монтаж гравитационной системы открытого типа. В процессе установки есть много нюансов, которые необходимо выполнить.

В частности, вам необходимо будет составить точный план по установке всех элементов. На нем также следует обозначить главные характеристики приборов – габариты, способы установки и т.д. Перед выполнением работ надо тщательно рассчитать все параметры отопительной системы – скорость циркуляции жидкости, температурные режимы. Именно на этих показателях и разрабатывается план ленинградки, и только потом можно начинать установку.

При выполнении работ по монтажу надо руководствоваться такими советами:

• Трубы должны укладываться под наклоном. Для естественной циркуляции теплоносителя надо сделать наклон от стояка к батареям и от последнего радиатора к нагревательному устройству. Чаще всего делают уклон в 1 сантиметр на каждый метр трубопровода;
• Длина коммуникацией. При использовании схемы с естественной циркуляцией надо помнить, что длина трубопровода не должна превышать 30 метров;
• Установка расширительной емкости. Такой бак монтируется в верхней части отопительной системы, сразу за разгонным стояком. Объем бака должен зависеть от производительности котла. Так, при мощности в 20-25 кВт нужен расширительный бак на 15 литров;

• Применение байпаса в системе батарей отопления. Такой простой элемент сделает более комфортной и простой эксплуатацию системы ленинградка и позволит при необходимости отремонтировать одну из ее частей;
• Усиление конструкции при установке в двухэтажных постройках. Чтобы система была безопасной, в местах прохождения коммуникаций через межэтажные перекрытия надо дополнительно поставить гильзы. Такие конструкции помогут защитить стены и потолок от воздействия высоких температур трубы;
• При использовании комбинированной схемы (вертикальная + горизонтальная), обязательно нужен циркуляционный насос;
• Чтобы нагрев был равномерным, последние батареи должны иметь больше секций;
• Для плавной регулировки специалисты советуют применять только игольчатые краны.

При правильном составлении проекта и выполнении установки, ленинградская система отопления будет работать не менее эффективно, чем сложные варианты. При этом она достаточно простая и экономичная.
