Батареи с нижним подключением

Установка батареи

Вопрос о выборе радиатора и том, как его подключать, решают до начала сантехнических работ в доме. Когда бетонный слой пола готов и уже кладут листы внешнего покрытия, поздно думать о нижнем подводе. Поэтому решение принимают до залива стяжки.

Собственно, сам процесс подсоединения радиатора состоит из следующих этапов:

Замеры. Устройство удалено от пола минимум на 15 см. От стены радиатор отстоит на 2 см.
Радиатор устанавливают на специальную подставку, поверх кладут строительный уровень для выравнивания.
Просверливают отверстия для крепежей.
Вбивают крепежи (по числу секций). Для пятисекционного агрегата достаточно двух креплений, но если секций семь, десять или пятнадцать, то требуются как минимум три.
Устанавливают агрегат на подготовленную поверхность.

Внимание! При нижней подводке Г-образную трубу топят в полу и заливают монтажной пеной. Однако это делают только в конце работ и только после того, как система опрессована

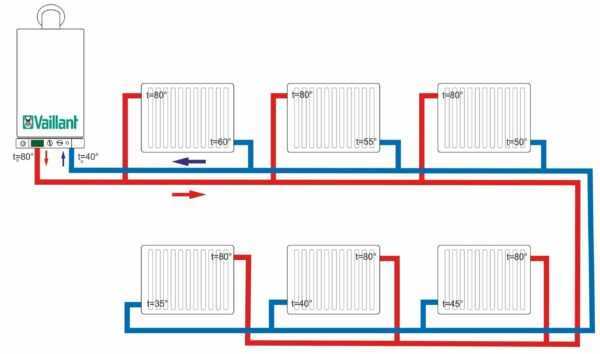

Схема подсоединения к двухтрубной системе отопления

При работах рекомендуется опираться на нормы СНиП 3.05.01-85.

По одному контуру идет нагретая вода. Охлажденная отходит по другому. Радиаторы в этой системе подсоединяют параллельно. В каждый радиатор поступает вода примерно равной температуры, благодаря чему обеспечивается равномерный прогрев всех помещений.

Двухтрубная система позволяет отслеживать уровень температуры и, если требуется, скорректировать его. Для этого на радиатор устанавливают специальный вентиль.

Фото 3. Схема нижнего подключения батарей к однотрубной (слева) и двухтрубной (справа) отопительной системе.

Виды разводок труб батарей отопления

Особенности однотрубной системы

В однотрубных системах отопления радиаторы подключаются последовательно к одной трубе. Теплоноситель поочередно проходит через все радиаторы, после чего возвращается в котел для нагрева. Монтаж такой закольцованной системы обходится относительно недорого, так как позволяет сократить количество расходных материалов и объем работ, однако на этом все ее преимущества заканчиваются. К основным недостаткам таких систем относится:

невозможность точной регулировки температуры каждого отдельного прибора – срабатывание термовентиля или ручная регулировка подачи теплоносителя на первом радиаторе повлияет на работу всех последующих устройств;
при проходе через первые радиаторы температура теплоносителя постепенно снижается и на удаленном от источника нагрева участке она может быть ниже на 15-20 °C, чем на выходе, что требует установки более мощных и, соответственно, более крупных и дорогих отопительных приборов.

Из-за этих особенностей применение такой системы разводки наиболее оправдано на дачах или в небольших загородных домах, в которых количество радиаторов не превышает 3-5 штук, в противном случае ее работа будет неэффективной.

Особенности двухтрубной разводки

Двухтрубная система более прогрессивна, экономична и удобна в эксплуатации. В этом случае монтируется две отдельных магистрали: по одной из них теплоноситель подается к радиаторам (при этом ответвления создаются на каждый отдельный прибор), а по второй он возвращается к источнику нагрева. Такую систему отличают следующие преимущества:

возможность регулировки режима работы каждого отдельного прибора;
минимальные потери тепла в процессе транспортировки теплоносителя;
отсутствие потребности в установке более мощных приборов даже в удаленных комнатах.

Единственный недостаток двухтрубных систем – большие капитальные вложения в приобретение материалов и оплату работ

Особенности лучевого способа подключения

Лучевая (коллекторная) разводка – наиболее прогрессивный и эффективный способ подключения, обеспечивающий максимальную экономию энергоносителей и удобство управления работой радиаторов. В этом случае теплоноситель сначала поступает на коллектор (распределитель, который может оснащаться терморегуляторами, расходомерами и другими дополнительными устройствами), а уже к нему подключается подача и обратка каждого радиатора. Если раньше такие системы использовались преимущественно в частных домах, то сейчас довольно часто их применяют не только в элитных, но и в стандартных многоквартирных новостройках. Основными преимуществами таких систем являются:

максимально точная регулировка температурного режима работы каждого отдельного прибора, а также возможность применения единой системы управления;
максимальное снижение теплопотерь – проходящая через бетонную стяжку труба служит своеобразным аналогом теплого пола, отдавая большую часть тепла на нагрев помещения;
удобство и разнообразие выборов вариантов управления (при помощи установленных на самом коллекторе вентилей и расходомеров, термовентилей на каждом радиаторе, автоматических систем управления и т.д.).

Особенностью таких систем является необходимость прокладки отдельной ветки подачи и обратки к каждому радиатору в бетонной стяжке, что приводит к существенному увеличению объема работ и расхода материалов. Теоретически при такой системе может применяться любой способ подключения радиаторов, но в абсолютном большинстве случаев устанавливается нижний подвод трубы.

Преимущества и недостатки верхнего подключения радиатора

К сожалению, преимуществ у такого варианта подключения просто нет. Применяется он в основном в зданиях старой застройки, где уже просто невыгодно выбирать другие способы установки радиаторов и выполнять реконструкцию трубной системы, но возникает необходимость замены вышедших из строя приборов отопления. Объясняется все очень просто: по законам физики теплая жидкость поднимается вверх, а холодная опускается вниз – в данном случае теплоноситель проходит только в верхней части радиатора, нижняя же остается холодной в любом случае. При монтаже современных систем отопления такой способ подключения не применяется.

Преимущества и недостатки

К преимуществам нижнего подключения радиатора биметаллического можно отнести:

Эстетичный вид. При этой схеме подключения трубы легче скрыть. Например, это можно сделать, скрыв их под пол, в стену, или под плинтус.
Простота монтажа. Трубы соединяются напрямую, при таком варианте получается мало изгибов, поворотов и т.д. Таким образом, теплоноситель поступает без существенных препятствий.
Цена нижней схемы подключения меньше остальных;
Нижняя система подключения более стабильна, то есть ее сложно разбалансировать.

Недостатки нижнего подключения:

Если для достижения эстетичного вида трубы ведутся под полом, то будет весьма сложно устранить протечку. Нужно будет демонтировать пол. В многоквартирном доме такая система не подключается, так как там действует система центрального отопления.
Уровень теплоотдачи радиаторов при нижней схеме подводки несколько меньше чем при других подключениях.

Что касается небольшой теплоотдаче, то это можно объяснить конструкцией каналов в биметаллических радиаторах. Горячий теплоноситель подается в батарею и очень быстро нагревает ее нижнюю часть. Верх батареи прогревается благодаря процессу конвекции. Таким образом, верх батареи может быть не прогретым полностью, и постоянно там будет собираться воздух.

Также это касается ситуации, когда теплоноситель состоит из воды и антифриза (рис. 4). Антифриз тяжелее воды и он находится всегда внизу, а вода будет подниматься вверх. Таким образом, при нижней схеме подводки нарушается циркуляция теплоносителя внутри прибора. Это приводит к маленькой теплоотдаче и неэффективности нижней схемы подключения.

Как правильно подключить биметаллический радиатор? Конечно, для этого нужно обладать определенными знаниями и умениями. Правильное подключение биметаллического прибора отопления заключается в соблюдении некоторых правил. Следует отметить, что лучше подключить нижнюю схему труб в начале ремонтных работ. Так как эта подводка и выполняется собственно из-за эстетичного вида, то трубы идут либо под полом, либо в стене.

Следует строго соблюдать все расстояния, например, от пола до радиатора правильное расстояние должно быть не меньше 15 см, между стеной и прибором не меньше 2 см.

Далее с помощью уровня нужно точно расчертить места для кронштейнов. Лучше установить радиатор на подставку и положить сверху уровень, тогда можно быть уверенным, что все замеры правильно сделаны. Кронштейны, как правило, идут в комплекте с биметаллическим прибором отопления. Количество этих креплений должно соответствовать размеру прибора.

Чтобы правильно подключить трубы, важно не перепутать подающую и обратку. Чтобы этого не произошло нужно внимательно изучить все надписи, так как на радиаторе есть соответствующая маркировка

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%

Конечно, от этого зависит и модель прибора отопления

При неправильном подключении биметаллического радиатора отопления теплоотдача снижается в разы, а именно на 60%. Конечно, от этого зависит и модель прибора отопления.

Нижние трубки, которые имеют Г-образную форму, должны укрепляться, но только после проверки всей системы. Делают это, как правило, с помощью монтажной пены.

Установку и подключение биметаллических радиаторов нужно производить в защитной упаковке

Это очень важно, так как если повредить краску на радиаторе, то может пойти необратимый процесс. От повреждения краска и дальше будет вздуваться

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину

Упаковка должна быть на радиаторе до подключения

Если это произошло, но нужно приобрести специальную краску на основе эмали и обработать царапину. Упаковка должна быть на радиаторе до подключения.

Все комплектующие заглушки и краны должны быть в комплекте с радиатором, но это нужно уточнять у консультанта в магазине. А именно это кран Маевского и заглушки на другой коллектор. Кран Маевского правильно устанавливать динамометрическим ключом, для того чтобы не перетянуть соединение и не повредить кран. Соединения ни в коем случае нельзя ничем зачищать, так как при запуске системы может проявиться протечка.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

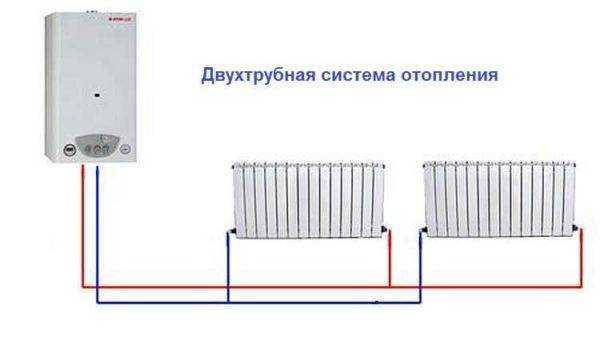

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Какое подключение радиатора лучше выбрать

При выборе способа подключения нужно учитывать, что преимущества и недостатки каждого из них зависят от множества факторов. Например, проблему недогрева крайних секций можно легко решить очень простым и недорогим способом: установкой дополнительного насоса, обеспечивающего более интенсивную циркуляцию теплоносителя и потребляющего относительно небольшое количество электроэнергии. И боковое, и нижнее, и диагональное подключение при условии грамотного монтажа и расчета работы системы способны обеспечить полноценное отопление как частного дома, так и квартиры, но верхнее стоит применять только в крайнем случае – в этом случае падение КПД может достигать 50%, что, естественно, приведет к существенному росту расходов на отопление.

ОПРОС: Какая для вас комфортная среда? Когда дома …
Poll Options are limited because JavaScript is disabled in your browser.

Особенности монтажа батарей с нижним подключением

Двойной шаровой кран.

Как и любой прибор отопления, они должны устанавливаться с соблюдением определенных принципов и технологии. Монтажник должен придерживаться следующих правил:

обеспечение легкого доступа к соединительным частям батареи с нижней подводкой;
от пола до радиатора должно быть не менее 70 мм;
места установки и точки крепления выбираются заблаговременно;
устанавливать термостатический клапан необходимо строго по инструкции, которая прилагается;
полное соответствие схеме монтажа.

До подоконника должно быть не менее 100 мм. Это необходимо, чтобы улучшилась конвекционная составляющая теплообмена от радиатора. Кроме того, такой запас позволит без сложностей проводить демонтаж батарей отопления с нижним подключением. Полезно знать: «Жидкость для батарей и котлов «.

Ошибки при подключении приборов приведут к падению теплоотдачи. Потому необходимо тщательно выполнять технологию установки.

Неправильная установка чревата тем, что снижается эффективность, нарушается функционал радиатора. Это выражается в плохой регулировке температуры или повышении давления в отопительном приборе. Самостоятельная установка может привести к некорректной работе системы отопления. Также всегда есть риск нарушить целостность дизайна помещения.

Стоит понимать, что батарея с нижней подводкой – прибор, в который вода входит в нижнюю его часть. Выход теплоносителя находится с обратной стороны, тоже снизу. Потому вода течет только в этой его части, что способствует быстрому прогреву нижней части и медленному нагреванию верха. Потому стоит несколько раз подумать перед тем, как выбирать отопительные приборы с такой схемой подключения.

Собрать отопление из металлопластиковых труб своими руками можно на цанговых или пресс фитингах.

Что важно при установке полипропиленовых труб отопления читайте в этой статье

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.

Установка батареи отопления под окном

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться

Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет

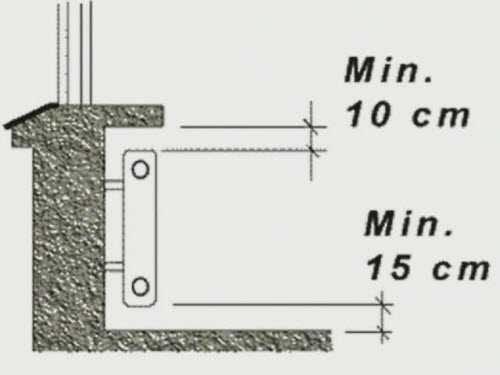

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
от задней стенки радиатора до стены должно быть не менее 2 см.

Требования к установке радиаторов отопления

Схемы подключения радиаторов с нижней подводкой

В однотрубных системах отопления с нижним подключением мы рекомендуем использовать циркуляционный насос для обеспечение хорошей циркуляции теплоносителя.

Как мы уже говорили, системы отопления могут быть однотрубными и двухтрубными. В однотрубных системах теплоноситель последовательно проходит через все установленные в доме радиаторы, постепенно отдавая им свое тепло. Для того чтобы компенсировать потери тепла, подводящие и отводящие трубки соединяются между собой перемычками (схема «ленинградка»). Дополнительно в отопительную систему устанавливаются циркуляционные насосы, обеспечивающие более интенсивное протекание теплоносителя по радиаторам.

В однотрубных системах отопления необходимо уменьшить гидравлическое сопротивление. Это достигается за счет применения труб увеличенного диаметра, а также за счет применения радиаторов с нижней подводкой. В результате теплоноситель протекает по батареям практически по прямой линии, не теряя своего напора. Также такая схема подключения позволяет немного сэкономить на трубах и прочих материалах.

Нижнее подключение к двухтрубной системе дает возможность добиться более эффективного выделения тепла. Сама двухтрубная система позволяет значительно снизить тепловые потери, способствуя равномерному распределению теплоносителя по всем радиаторам. Что касается радиаторов, то они соединяются друг с другом параллельно, а не последовательно. В двухтрубных системах принято использовать диагональную или нижнюю подводку, но если есть цель спрятать трубы в пол, допускается использование более скрытой нижней подводки.

Использование нижнего подключения в двухтрубной системе отопления оправдано лишь в случае, когда вы хотите спрятать трубы отопления.

Что мы получим, используя радиаторы с нижней подводкой в двухтрубной системе?

Равномерный прогрев всех помещений (в однотрубных системах в дальних комнатах будет немного прохладнее).
Отсутствие видимых труб отопления – они будут спрятаны в стенах или полах.
Возможность быстрого демонтажа радиаторов для их ремонта.

Таким образом, использование радиаторов с нижней подводкой в составе двухтрубной системы отопления позволит увеличить эффективность обогрева и сделать отопительную систему максимально невидимой.

Для маскировки батарей отопления следует использовать специальные декоративные экраны или же позаботиться о приобретении дизайнерских радиаторов с нижней подводкой.

Особенности нижнего подключения

Любые радиаторы имеют 4 коллектора. Они расположены по обеим сторонам батареи в углах плоского корпуса. К каждому из них теоретически можно подключить трубу, по которой будет доставлен теплоноситель.

Что такое нижнее подключение? Это разновидность разводки, в которой и подача, и обратка подсоединяются к двум нижним коллекторам. Два верхних отверстия в этом случае просто заглушаются специальными заглушками или кранами, позволяющими спускать излишки воздуха из секций.

У подобного варианта подключения есть как положительные, так и отрицательные стороны. Их обязательно нужно учитывать, выбирая эту схему. К положительным моментам можно отнести:

Простоту установки. Трубы соединяются напрямую. Их монтаж производится без изгибов и поворотов, без сложных сочленений, поэтому теплоноситель не встречает на своем пути особых препятствий.
Нижнюю подводку проще скрыть. Трубы легко утопить при ремонте в пол или спрятать под половой плинтус. Эстетичность — главное достоинство такого варианта подключения.
Относительно невысокая цена монтажа.

https://youtube.com/watch?v=esXEbda3_qg

Есть и существенные минусы. Специалисты считают, что:

Радиаторы с нижним подключением не отличаются большой теплоотдачей.
Если трубы спрятать в пол, то доступ к ним в случае протечки будет невозможен. По этой причине подобная схема не используется в многоквартирных домах, где функционирует центральная система отопления. Такое подключение можно увидеть только в частных домах с автономной отопительной системой и алюминиевыми или биметаллическими радиаторами.

Как движется теплоноситель?

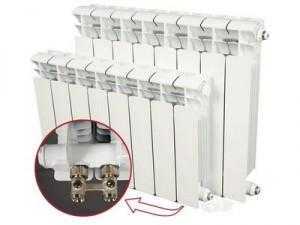

Rifar Base Ventil 500

Именно биметаллические и алюминиевые радиаторы отопления больше всего подходят для описываемой схемы. Они обладают максимальной теплоотдачей, если используются особенности нижней подачи. Конструкция таких батарей формирует особые теплопотоки. Эти радиаторы работают, задействовав два метода обогрева — конвекцию и излучение.

Самое простое нижнее подключение позволяет подавать горячий теплоноситель через нижние входные коллекторы, поэтому низ батареи очень быстро нагревается. А что происходит с верхней частью тепловой точки? Она прогревается за счет процесса конвекции.

В основе конструкции биметаллического радиатора лежит стальной сердечник, который обеспечивает необходимую устойчивость к перепадам давления воды. К нему прикрепляются ребра, изготовленные из алюминия. Они увеличивают уровень теплоотдачи.

Принципиальная схема

Современные биметаллические радиаторы имеют сложное оребрение. Отдельные секции можно легко перегруппировать, поменять местами, увеличить их количество, добавив несколько лишних пластин. Каждая пластина имеет с двух сторон соединительный ниппель, который и позволяет легко видоизменять конструкцию прибора.

Но чтобы все работало, необходимо быть уверенным в надежности теплообменника

Поэтому специалисты рекомендуют обращать пристальное внимание на страну-производителя

Полезный совет

При выборе биметаллических радиаторов специалисты рекомендуют обращать внимание на продукцию отечественных производителей. Прекрасными техническими характеристиками отличаются батареи Рифар

Они обладают необходимым запасом прочности, демонстрируют высокий уровень теплоотдачи и прекрасно справляются с высоким давлением теплового потока. Некоторые модели Рифар способны выдерживать температуру теплоносителя до +135 градусов. При этом, чтобы заполнить батарею, нужен совсем небольшой объем воды.

Модель Kermi FKV

Схема нижней подводки предполагает соблюдение нескольких правил. Именно они способны обеспечить максимально возможную теплоотдачу. Обозначим основные их них:

Ставить батарею Рифар на пол нельзя. Так эффект обогрева резко снижается. А все потому, что пол в этом случае будет впитывать в себя все тепло, которое принесет теплоноситель.
Минимально допустимый зазор между полом и батареей составляет 6 см. При этом расстояние до подоконника должно быть не менее 10 см.
Необходимо так повесить радиатор Рифар, чтобы между его задней поверхностью и стеной образовался зазор в 5 см.
Целесообразно, обвязывая батареи, установить радиаторы с небольшим наклоном. Это поможет избежать образования воздушных полостей в верхней части теплообменника.

При таком расположении придется использовать несколько отрезков труб, которые будут соединять входные коллекторы с нижней подводкой. Их легче всего спрятать не в полу, залив их стяжкой, а в стене, вырезав штробу. В этом случае нижней развязки вообще не будет видно.

Преимущества и недостатки бокового подключения радиатора

Подвод к радиатору труб подачи теплоносителя (сверху) и обратки (снизу) сбоку с одной стороны – наиболее распространенный, классический способ подключения радиаторов любого типа: алюминиевых, стальных, биметаллических, чугунных или других. Обратное расположение труб (подача снизу, а обратка сверху) приведет к снижению КПД работы радиатора на более чем 10%.

Плюсы и минусы

в большинстве многоквартирных домов предусмотрена именно такая схема подключения, поэтому замена труб и выполнение большого объема работ не потребуется (однако при выборе радиаторов важно учитывать межосевое расстояние точек подключения); практически все стандартные модели алюминиевых, биметаллических и чугунных радиаторов рассчитаны именно на такое подключение, то есть отпадает потребность в приобретении дополнительных комплектов запорно-регулирующей арматуры; обеспечивается равномерное распределение тепла по всей поверхности радиатора (при стандартной длине); экономия труб; существует возможность установки байпаса, обеспечивающего возможность ремонта или замены отдельного прибора без отключения всей системы; при нормальных условиях КПД достигает 97%. Хорошие радиаторы с боковым подключением:

Хорошие радиаторы с боковым подключением:

STOUT Space 500
Rifar Monolit 500
Electrolux C22
Rifar Base 500
Rifar SUPReMO 500

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Любой из четырех способов подключения может быть реализован при наличии в отопительной системе циркуляционного насоса

Итак, разберем эти варианты более подробно.

Способ № 1 — одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

Способ № 2 — нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Способ № 3 — перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

Направление движения теплоносителя при перекрестном подключении (1-кран Маевского; 2-заглушка; 3- радиатор отопления; 4- направленное движение теплоносителя)

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.

Типы нижней подводки приборов отопления

При выборе нижнего подключения к системе отопления нужно учесть особенности самих батарей. Существует 3 вида отопительных приборов, пригодных для этой цели:

Биметаллические радиаторы, оснащенные секциями с конвекционными пластинами. Они универсальны, так как имеют 4 точки подсоединения для труб, позволяющих подключать их разными способами. В таких батареях тепловые потери незначительны. Спад мощности в них устраняется путем настройки термостата.
Панельные батареи — гладкие и рифленые. В них отсутствует возможность диагонального и верхнего подключения. Для таких систем поставки приборов и элементов подсоединения осуществляются обособленно.
Батареи со стальными трубами обладают высокой теплоотдачей. В них предусмотрена возможность одностороннего подключения труб.

Фото 1. Три схемы нижнего подключения радиаторов отопления: разносторонняя и две односторонних.

Различают два вида нижнего подсоединения системы отопления: одностороннюю и разностороннюю. При первом варианте трубы находятся на одной стороне батареи. Схема циркуляции теплоносителя может быть осуществлена путем подачи горячей воды в верхнюю часть батареи, а выход — через нижнюю пробку, предназначенную для отвода холодной воды. Некоторые виды приборов позволяют разместить обе трубы в нижней части.

Разностороннее подсоединение батарей еще называют «седельным». Здесь подача и выход теплоносителя осуществляется с разных сторон радиатора. Особенностью такой системы является минимальное расстояние между подающей и отводящей трубой. Циркуляция теплоносителя происходит в разных направлениях. Этот способ подключения идеально подходит для индивидуальной системы отопления.

Правила и особенности монтажа

Правильная установка отопительных приборов с соблюдением всех требований монтажа обеспечивает максимальную теплоотдачу.

Первым делом производится разметка места крепления батареи. Если ее установить слишком низко, то все тепло уходит на обогрев пола.

Близко к стене и подоконнику располагать радиаторы тоже не рекомендуется. Оптимальные расстояния можно выразить следующими показателями: от пола 6-7 см, от подоконника — 10 см, от стены — от 3 до 5 см. При таких параметрах обеспечивается лучшая конвекция тепловых потоков.

Важно! Для предотвращения образования воздушных камер на верхней части теплообменника целесообразно произвести установку батареи с некоторым наклоном

При подключении системы с одной стороны прибора нужно следовать заводской маркировке, чтобы не перепутать подающую и отводящую трубы

Необходимо обратить внимание на наличие термостатического вкладыша. Термостат позволит регулировать тепло в помещении при изменении внешней температуры воздуха

Чем хорош именно этот тип прибора

Если говорить открыто, никаких особых достоинств у этого типа обогрева нет — его применяют в основном в частных домах, да и то, если для хозяина эстетичность интерьера выше того, тепло ли будет людям, сидящим в комнате.

Поэтому, если жилище позволяет установить прибор другого типа (лучше всего боковой) — рисковать не надо.

Особенно если у устанавливающего нет опыта в сантехнических работах — при любой аварии придется вызывать спецбригаду, рискуя за время ожидания уничтожить и собственный ремонт, да еще и залить соседей, живущих снизу. После окончания предстоит восстанавливать покрытие заново. Своими силами на должном уровне подобное удается немногим, а значит, предстоят новые финансовые затраты.

Особенности подключения нижней подводки

Отопительные системы частных домов выполняются по однотрубным и двухтрубным схемам. У каждой из этих схем есть свои преимущества и недостатки, о которых мы еще поговорим в рамках нашего обзора. Что касается радиаторов, то они могут подключаться к отопительным системам следующими способами:

одностороннее подключение – подводящие и отводящие трубы располагаются сбоку;
диагональное подключение – подводящая труба располагается в верхней части с одного бока, а отводящая – в нижней части с другого бока;
нижнее подключение – подводящие и отводящие трубы располагаются в нижней части, с одной или обеих сторон.

Боковое, диагональное и нижнее подключения.

Одностороннее подключение чаще всего используется в многоэтажных домах. Теплоноситель спускается с чердака вниз, последовательно проходя квартиры – оба стояка идут параллельно. Естественно, что самым оптимальным здесь будет именно боковое подключение. Что касается диагонального способа, то он применяется в постройках любого типа, как в многоэтажных домах, так и в частных домовладениях. Диагональное подключение обеспечивает сравнительно равномерное распределение теплоносителя и максимальную теплоотдачу.

Что касается нижней подводки, то она не может похвастаться высокой теплоотдачей, но характеризуется сниженным гидравлическим сопротивлением. Для чего же тогда нужна нижняя подводка, если она снижает тепловую мощность? Все дело в том, что такой способ подключения позволяет упрятать трубы в пол или в стены. В этом случае подводящая и отводящая трубки располагаются в нижней части каждого радиатора, с правой и левой стороны.

Несмотря на некоторые недостатки нижней подводки, она активно используется в частных домах, позволяя скрыть непрезентабельные трубы отопления в стенах.

Также встречаются батареи, в которых отверстия для подключения отопительных труб располагаются рядом друг с другом. Для их монтажа нужен узел нижнего подключения радиаторов. Он включает в себя миниатюрные шаровые краны, позволяющие отрегулировать поступление теплоносителя или полностью перекрыть его подачу. Существуют узлы как для однотрубных, так и для двухтрубных отопительных систем. Первые включают в себя встроенные байпасы, позволяющие компенсировать потери тепла, образуя схему «ленинградка».

Узел нижнего подключения радиаторов позволяет сделать процедуру стыковки элементов отопительной системы более легкой и упрощает снятие батарей для их последующего ремонта. Кроме того, подключение получается максимально компактным и миниатюрным. Если трубы выходят из стены, используются Г-образные узлы.
