Радиаторы керми нижнее подключение подача и обратка

Характеристика модельного ряда оборудования производства Kermi (Германия)

Опросы потребителей показали, что в России относительно популярны оборудования компании Kermi (Германия) и особое внимание эти стальные батареи получили, благодаря:

1. высокому уровню теплоотдачи и производительности. Так, один стальной блок Kermi выигрывает перед 10 алюминиевыми приборами;
2. штампованному стальному листу, выступающему в качестве конструкционного материала, толщиной 1,25 мм, нагревательный элемент может выдержать предельное давление в системе и гидравлические удары;
3. двойное окрашивание продлевает срок службы радиаторов Kermi Россия. Нагревательные элементы функционируют при любом показателе рН теплономителя;
4. широкий модельный ряд и богатый ассортимент типоразмеров дают возможность потребителю России выбрать себе то, что ему нужно среди всего ассортимента товара батарей Kermi. А ведь панельным радиаторам свойственна цельная структура и в отличие от секционного оборудования, их длину нельзя увеличить или уменьшить на свое усмотрение;
5. стальные панельные батареи Kermi используются со всеми видами труб – стальными, пластиковыми, медными. В случае с медными трубами – можно не бояться электрохимической коррозии, пластиковые конструкционные элементы никогда не потеряют целостности, при этом дополнительное оборудование, которое идет в комплекте с радиатором, обеспечит герметичное подключение.

Характеристика типоразмеров – панельных стальных батарей Kermi (Германия)

Стальные радиаторы отопления Kermi обладают высоким уровнем теплоотдачи.

В состав прибора входят две стальные панели, сваренные между собой. В них выдавлены каналы, по которым циркулирует теплоноситель. Для увеличения теплоотдачи с тыльной стороны каждой панели привариваются п-образные ребра. Они могут быть выполнены в несколько рядов, от этого зависит и размер радиатора, и его мощность. Вся конструкция сверху и сбоку закрывается декоративными планками. Они повышают декоративную ценность прибора.

Каждый панельный радиатор производства Kermi Россия имеет определенную маркировку. По ней можно определить и размер прибора, и его мощность, и строение.

Так, сегодня панельные батареи Kermi встречаются следующей маркировки. Батареи с маркировкой типа 10 указывает на наличие всего одной панели. Такой прибор отлично впишется в тесной прохожей малогабаритной квартиры. Далее следует тип 21 – имеет две панели, между которыми находится одно оребрение, тип 22 – две панели и два ряда ребристых конвекторов, тип 33 – соответственно три ряда ребер и три стальные панели.

Относительно размеров. В общем оборудование, производства Kermi (Германия) выпускается в высоту 300-900 мм, шириной – 400-3000 мм, глубина радиатора – 45-158 мм.

Обзор модельного ряда – стальных, панельных батарей от Kermi (Германия)

Приборы отопления Kermi сегодня на российском рынке можно найти в составе следующих линеек:

Радиаторы Kermi несколько дороже чем Purmo.

1. Kermi FKO Россия – вариант с боковым подключением. Присутствуют все типоразмеры. Отличительной особенностью является не только боковое подключение, но и дополнительные конвекторы. Они повышают теплоотдачу Kermi FKO до 60%. Стальные панельные батареи отопления данного типа могут выпускаться как с гладкой, так и ребристой поверхностью. Уникальным является декоративный слой. Он состоит из сверкающего лакового покрытия (фосфат железа), грунтовка или нижний слой — катодная лакировка по методу катафорезного погружения и порошковое напыление в соответствии с DIN 55900FWA. Дополнительная комплектация радиатора – система крепежей (консоли, распорки, держатели), есть термовентильные конвекторы, доукомплектованные термоголовкой и термовентилем. Присутствуют заглушки и воздухоспускной клапан Маевского;
2. Kermi FKV Россия – нижнее подключение и наружная резьба. Присутствуют все заявленные типоразмеры. Эти приборы отопления отлично подойдут для встроенной системы отопления, так как имеют нижнее подключение. Они могут выдержать давление до 10 атм. Двухслойная система окраски повышает прочность изделия. Kermi FKV для российского потребителя поставляется в комплексе с термостатическим клапаном, системой крепления, краном Маевского и заглушками;
3. Kermi FTV Россия – нижнее подключение с обычной насеченной резьбой. Стальные пластины и ребра жесткости могут присутствовать в любом количестве. Эти панельные радиаторы поставляются в комплекте со стандартным набором дополнительного оборудования.

Важно! В отличие от продукции Purmo (Финляндия) панельные стальные батареи отопления Kermi (Германия) стоят несколько дороже

Модели Kermi FTV 11

Радиаторы с нижним подключением такого типа универсальные в дизайне и отличные по качеству, но подходят для небольших помещений. Батареи обеспечивают тепло конвекционным элементом и всего одной панелью. Данный вид отопительного оборудования обладает следующими свойствами:

• высокопрочная углеродистая сталь имеет мощную теплоотдачу;
• наличие гофрированной панели обеспечивает рассеивание тепла по всему периметру;
• рабочее давление – 10 бар;
• нижнее подключение через две внешних трубы.

Стоимость

Цена обогревателей зависит от индивидуальных особенностей каждой модели. На стоимость влияют высота, ширина, емкость, теплоотдача. Чем выше показатели, тем больше стоимость. Несколько примеров:

• радиаторы отопления высотой 300 мм, шириной 400 мм, теплоотдачей 298 Вт и емкость 0,72 л стоят 2500 руб;
• обогреватели 600х1200 мм с теплоотдачей 1615 Вт и емкостью 3,78 л стоят 5000 руб;
• радиатор керми 900х3000 мм с теплоотдачей 5778 Вт и емкостью 13,5 л в среднем стоят 13000 руб.

Минимальная стоимость оборудования отопления составляет 2500 руб., максимальная может доходить до 21 000 руб.

Особенности

В отличие от стандартных обогревателей, имеющих давление 8,7 бар, радиаторы керми поддерживают давление в 10 бар. Все модели демонстрируют высокий коэффициент теплоотдачи и низкий поглощения энергии.

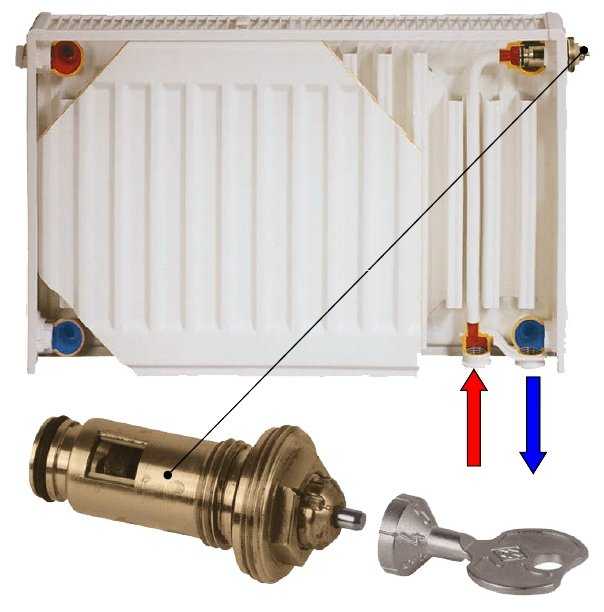

Устройство радиатора отопления

Гидравлическая конструкция радиаторов несложная – два горизонтальных коллектора, соединенных между собой перемычками. По ним перемещается теплоноситель. Система металлическая, обеспечивает высокую теплоотдачу, либо покрыта специальным кожухом, который максимально контактирует с воздухом.

В схеме радиаторов выделяют:

• верхний и нижний коллекторы;
• вертикальные каналы в секциях;
• теплообменный корпус;
• выходы у коллекторов.

При подключении радиатора к трубным контурам подключается 2 выхода из 4-х, оставшиеся глушатся. От схемы подключения зависит эффективность работы батареи. При планировании установки необходимо понять, какая система уже есть или будет в квартире.

Отопительные приборы

Тот, кто хочет иметь все со вкусом, подбирает материалы тщательно. Все должно сочетаться друг с другом: цвета, освещение, мебель. То, чем уж точно нельзя пренебречь — это радиаторы. Они относятся к предметам интерьера, которые дольше всего будут влиять на ваш личный психологический климат. Поэтому Kermi предлагает широчайший выбор высококачественных радиаторов самых различных типов и размеров. Абслолютно все равно, предпочитаете ли вы сдержанную гармонию или хотите расставить агрессивные акценты, с Kermi вы можете рассчитывать на качественную систему отопления с великолепным соотношением цены и качества.

Дизайн, излучающий тепло

Из любви к совершенным формам. Простым и понятным или экстравагантным с элементами скульптуры. Дизайн-радиаторы Kermi, такие как Tabeo, Signo, Diveo,Credo plus или Casteo, за свой инновационный и универсальный дизайн были многократно отмечены авторитетными премиями в области дизайна.

Выдающееся качество

Для всех продуктов и услуг первейшим приоритетом является качество. От разработки продукта и выбора материалов до жёстких испытаний и строгого контроля на завершающем этапе. Гарантировано международными знаками качества и подтверждено бескомпромиссной системой обеспечения качества.

Настоящие инновации

Будь то революционные технологии для энергоэффективного распределения тепла или передовой дизайн, отмеченный многочисленными премиями за уникальную мультифункциональность — для Kermi инновации стали доброй традицией. Как постоянный процесс оптимизации от разработки до монтажа. Как новатор, ищущий решения для все новых и новых вызовов современности. Для того, чтобы домашнее тепло и уют всегда оставались для вас волнующим и приятным чувством.

Правильная тепловая мощность

Чем больше поверхность радиатора, тем выше тепловая мощность — естественно в неразрывной связи с величиной помещения. При необходимости обеспечения высокого уровня теплоотдачи лучше других подойдут модели с обширной площадью или двухслойные, как например, Credo-Duo, Duett или Kermi Decor. Если речь идет, в первую очередь, о теплых полотенцах, то здесь любой дизайн-радиатор Kermi окажется великолепным дворецким и носителем тепла. Полезно знать: для обеспечения конроля расходов за отопление все вентильные модели Kermi поставляются в комплекте с предустановленными на заводе вентильными вставками. Эффективное регулирование, позволяющее оптимизировать процесс экономии энергии.

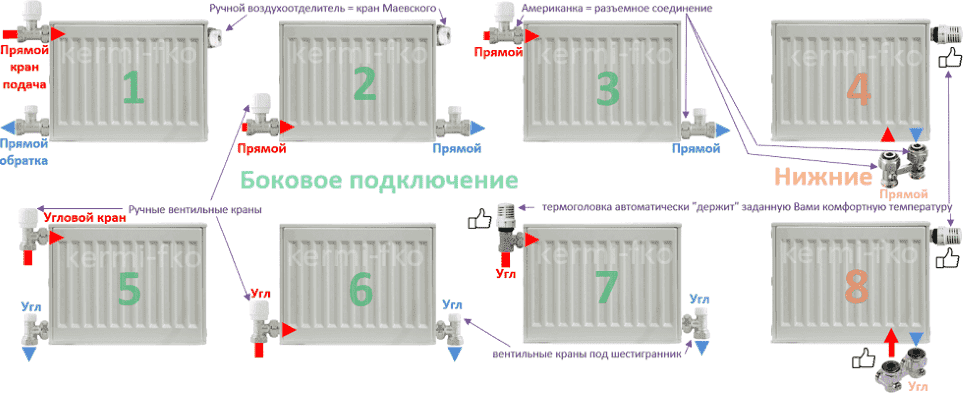

Виды подключения и положение радиаторов

Благодаря унифицированному стандарту с центральным подключением 50 мм от Kermi вы получаете возможность абсолютно свободного планирования до самого конца. Практически при любом исполнении вентиля место подключения полностью спрятано под одной заглушкой. Хотя и классические варианты подключений, право- и левосторонние, возможны еще во многих моделях.

При выборе оптимального оптического решения вы ограничены лишь минимальным расстоянием, составляющим 150 мм от нижней кромки радиатора до пола. Для этого радиатор может быть подогнан, например, к верхней кромке душевой кабины, зеркального шкафа или дверной рамы. В случае, если в непосредственном окружении не находится никакой оптической привязки, центральное расположение радиатора, ориентированное на высоту помещения, является адекватным решением. Причем не следует забывать и о функциональных аспектах, таких как удобный доступ к полотенцу и т.д.

Для некоторых радиаторов Kermi комплект подключений x-link и x-link plus для комбинации с системами теплого пола x-net от Kermi. Он монтируется непосредственно на радиатор и полностью закрывается решёткой. Для оптимально регулируемого комфорта без мешающих блоков подключений и электропроводки, без прокладки электрокабелей и строительно-монтажных работ.

Решения Kermi для проектов, связанных с реновацией

Перестройка, реновация, модернизация — Kermi и здесь предлагает многофункциональные решения. Никакие реновационные мероприятия сами по себе не являются настолько эффективными, как модернизация системы отопления. Это выгодно для вас, так как тем самым вы в значительной степени сокращаете энергозатраты и вредные выбросы. В конце концов абсолютно ясно, что тепловые насосы, конденсационные котлы и солнечные коллекторы — это энергоэффективные источники тепла будущего. Однако новая система отопления окупится еще быстрее, если её использовать в комбинации с высокопроизводительными радиаторами. Благодаря идентичным размерам подключения старые радиаторы можно легко и просто заменить.

Монтаж радиаторов Kermi с боковым подключением

Для начала нужно ознакомиться с подробной инструкцией по монтажу, она обязательно прилагается к прибору. Там четко описан планустановки батареи и его монтажа. Радиаторы такого образца крепятся при помощи специально предназначенных для этого элементов. Производится монтаж пластин с применением прочных креплений. Пробка для разделения подачи устанавливается непосредственно на систему трубопровода. В процессе монтажных работ именно она отвечает за правильность вращения ключа.

К такому радиатору применяется два типа вентилей: первый – на подачу воды, а второй – на отвод. С помощью вентиля подачи детали конструкции надежно соединяются в единую систему и агрегат приходит в полную готовность к подключению.

Модели Kermi FTV 12

Эта модельная линейка обладает усиленной теплопроводностью: свойство обеспечивают две греющие панели с циркулирующим теплоносителем (в линейке FTV 11 – 1 панель).

Обогреватели оснащены одним конвекционным элементом, благодаря чему радиатор даже при одинаковых размерах с моделью FTV 11 способен выделять значительно больше тепла.

Характеристики

Приборы отопления с нижним подключением имеют следующие свойства:

• материал – высокоуглеродистая сталь;
• компактный внешний вид и обработка корпуса лаком;
• длина – от 400 до 3000, высота – от 300 до 900, глубина – от 64;
• подключение к системе отопления через 2 внешних проема (форма – евроконус);
• левый патрубок обеспечивает подачу теплоносителя, правый – обратный ход.

Стоимость

Цена радиатора с нижним подключением так же зависит от точных параметров: длина, ширина, теплоотдача и емкость. Благодаря богатому ассортименту отопительного оборудования можно выбрать наиболее подходящее устройство.

• модель 300х400 с теплоотдачей 372 Вт и емкостью 1,44 л — от 3000 руб.;
• радиатор 500х1200 с теплоотдачей 1916 Вт, емкостью 6,48 л – от 6000 руб.;
• обогреватель 900х1000 с теплоотдачей 2314 Вт и емкостью 9 л – от 7000 руб.

Особенности

Оборудование монтируется просто. Рекомендуется не снимать заводскую упаковку с прибора до окончания всех установочных работ — это обеспечит сохранность изделия. Базовый цвет устройства – белый, но его можно изменить на любой другой.

Радиаторы Керми (Kermi) и монтаж своими силами.

Прежде чем приступать к монтажу своими силами, Застройщику придется решить: -Полипропилен: придется покупать или брать в аренду. Потренироваться в пайке.

-Металлопластик: купить или взять в аренду инструмент для опрессовки фитиингов. Потренироваться. Здесь тренировки дорогие.

-Сшитый полиэтилен (РЕХАУ, Упонор, Вирсбо).

Купить или взять в аренду инструмент для опрессовки фитингов и потренироваться.

то вместо верхнего вентиля, вкручиваем термовентиль.

Проверяем установку заглушки и воздухоудалителя.

Термоголовку пока не навинчиваем.

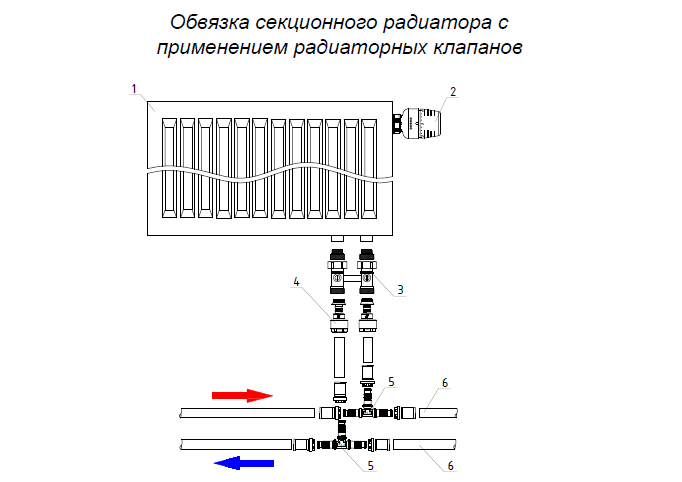

Под входом трубы к радиатору и выходом, труба разрезается и на ней фиксируется тройник. От тройника пойдёт подводка к вентилю на радиаторе (или мультифлексу,

если радиаторы Керми (Kermi) FTV, с нижней подводкой ).

При веерной подводке, от шкафа с коллектором ( надо купить!) пойдет пара труб к каждому радиатору, и в тройниках необходимости не будет.

Во всех случаях, трубу не всунешь в вентиль или мультифлекс. Для их сопряжения надо покупать адаптеры (в быту называемые концовкой).

Эти адаптеры имеют конусный зажим для трубы и накидную гайку для вентилей, термовентилей и мультифлексов. В котельной, на прямую трубу, делается отвод вверх, для группы безопасности котла, труба же ведется через тройник к расширительному баку и далее к радиаторам.

Или коллекторному шкафу, в случае с веерной системой отопления, откуда разводится веером к радиаторы Керми (Kermi).

Функции коллекторного шкафа, разводки к тёплым полам, элементов горячего водоснабжения, рассмотрим в статье «Автоматика котельной».

Источник

Термоголовка: принцип работы

Термоголовка — это специальное приспособоление, которое необходимо для регулировки температуры в радиаторе. Первые версии таких головок появились еще в 1943 году, разработанные компанией DANFOSS.

Со дня появления первых термостатических головок с выносным датчиком прошло несколько десятков лет. Естественно, как и в случае с любой другой техникой, за это время продукт успел перетерпеть огромное количество изменений, в результате чего поднималось качество и точность термостатов. Их конструкция состоит всего из двух основных частей: клапан и термоголовка. Соединяются они специальным механизмом фиксации.

Сам принцип работы механизма выглядит следующим образом: термоголовка постоянно измеряет и анализирует температуру радиатора и влияет на нее клапаном, открывающим и закрывающим поток воды в радиатор.

Данный метод регулировки температуры называют количественным, поскольку механизм изменяет количество теплоносителя, который проходит через радиатор отопления. Существует и другой метод, который называется качественным. Здесь суть состоит в регулировке температуры непосредственно в самой системе. Этот вопрос поможет решить специальный смесительный узел, который устанавливается в котельной.

Модели Kermi FTV 22

Оборудование данной серии можно устанавливать даже в гостиной, а нижний тип подключения обеспечит маскировку всех труб и проводов под полом. Хорошая теплопроводность обеспечена двумя греющими панелями и двумя конвекционными элементами (в предыдущих вариантах только один элемент).

Характеристики

Для моделей с нижним подключением керми 22 характерны:

• материал – углеродистая сталь толщиной 1,25 мм;
• высокая теплоотдача;
• не громоздкие габариты;
• гофрированная поверхность дает лучшее распространение тепла;
• давление – 10 бар, длина – от 400 мм, высота – от 300 мм, глубина – от 100 мм.

Стоимость

Данный вид обогревателей предназначен для обогрева домов с просторными комнатами. Наличие двух конвекционных элементов позволяет сделать работу системы отопления эффективней и быстрее. Стоимость радиаторов типа FTV 22 ориентировочно может быть следующей:

• модель 400х2000 мм с теплоотдачей 3210 Вт и емкостью 9 л будет стоить 9000 руб.;
• радиатор 600х2300 мм с теплоотдачей 5173 Вт, емкостью 14,49 л – 11000 руб.;
• обогреватель 900х1200 мм с теплоотдачей 3797 Вт и емкостью 10,8 л стоит 9800 руб.

Последняя модель считается самой популярной – она выполняет максимальное число функций.

Вызвать мастера для монтажа радиаторов в Москве недорого

Вопрос сколько стоит установить радиаторы, интересует многих домовладельцев, в интернете много объявлений частных мастеров предлагающих услугу достаточно дешево, однако доверять задачу первому встречному не стоит. Во-первых, мастер может быть недостаточно квалифицированным, во-вторых, можно попасть на аферистов и потерять деньги.

Установка радиаторов проводится мастером в удобный для Вас день, все необходимые инструменты специалист привозит с собой, поэтому вам не нужно искать или брать в аренду дрель и прочие инструменты, необходимые для подключения батарей.

Стоимость монтажа зависит от количества радиаторов и сложности работы, в целом выходит недорого, выезд мастера включен в сумму.

Как производится сборка панельных радиаторов

Большинство радиаторов можно установить, не снимая их с заводской упаковки. Повесив на стену, они должны оставаться в них. Благодаря этому они не будут повреждены и загрязнены.

Однако, если вы не хотите решаться на такое решение, следует оставить трубы с большим количеством запасных в месте установки радиаторов. Их будет намного легче отрезать по длине, чем потом удлинить.

• При установке радиаторов обязательно проверяйте количество соединительных патрубков на радиаторе. Некоторые модели имеют пустые форсунки, а некоторые защищены от загрязнения пластиковыми заглушками.
• К сожалению, перед заливкой установки водой необходимо заменить их на металлические, потому что они негерметичны. Если радиатор оборудован вентиляционным отверстием, повесьте его так, чтобы соединение с вентиляционным отверстием было немного выше.
• Радиаторы всегда вешают под прямым углом, а не горизонтально. Тогда можно будет эффективно удалить любые пузырьки воздуха.

Также следует помнить, что радиаторы нельзя накрывать, а можно выбрать ажурную крышку. В последнем случае следует использовать термостатическую головку с выносным датчиком. В противном случае температура, измеренная датчиком, будет выше, чем фактическая температура в комнате, и в результате комната будет недогреваться.

Как выбрать стальные радиаторы

При выборе отопительной техники в первую очередь необходимо учитывать её мощность, например компания Керми предлагает своим клиентам достаточно широкий модельный ряд, включающий в себя агрегаты небольшой мощности, разработанные для отопления малогабаритных квартир и конструкции, обладающие высокой мощностью, необходимые для отопления больших площадей, например загородных коттеджей, офисных зданий, торговых площадей, цехов. Тепловая мощность основное достоинство стальных отопительных конструкций, поскольку именно сталь обладает самой лучшей тепловой отдачей.

Мощности приборов должно быть достаточно для обогрева определенной площади, поэтому перед выбором узнайте площадь помещения, для которого приобретаются агрегаты. Запас мощности может быть небольшим, не следует покупать модели высокой мощности для обогрева небольшого помещения, это приведет к неоправданным расходам

Кроме мощности нужно обратить внимание на тип подключения приборов и диаметр присоединительных отверстий

Kermi выпускает две линейки радиаторов: FKO с классическим боковым, и FKV с нижним присоединением. Приборы с привычным боковым подключением на сегодняшний день по-прежнему востребованы, однако, популярности отопительных приборов с нижним типом подсоединения растет с каждым днем.

Виды радиаторов

Радиаторы для изготовления отопительных трубопроводов в народе называются батареями. Новые модели изготавливаются из разных металлов, которые превосходят по техническим характеристикам, эстетике чугунные изделия. Виды радиаторов:

1. Алюминиевые — эффективные батареи, которые устанавливаются в новых многоэтажных домах. Быстро выходят из строя, если теплоноситель содержит щелочи, кислоты.
2. Стальные — бывают секционными, трубочными. Уровень теплоотдачи не зависит от формы батареи.
3. Биметаллические — наиболее эффективные в обогреве помещений. Изготавливаются из смеси алюминия и стали.

Любой из представленных видов актуален при сборке отопительного контура с трубами из полипропилена.

Условия эксплуатации

Радиаторы Kermi FTV предусматривают нижнее подключение и установку в системах автономного и центрального отопления при использовании независимой схемы теплоснабжения. Стальные батареи предназначены для эксплуатации в закрытых отопительных системах, так как в них снижен риск развития коррозионных процессов из-за проникновения в теплоноситель атмосферного кислорода.

Батареи рассчитаны на работу при давлении до 10 бар при температуре теплоносителя 70/90 ℃. Опрессовка производится при 13 бар.

При монтаже радиаторов с нижним подключением имеется возможность скрытой проводки трубопровода в стене или плинтусе.

Регулировка радиаторов отопления даёт возможность создавать в жилом помещении наиболее комфортные условия проживания. Степень нагрева батареи зависит как от температуры теплоносителя, так и от физического объёма горячей воды, поступающей в радиатор. Существует несколько способов регуляции температуры радиаторов от очень хороших до опасных, по-этому прежде чем приступить к делу лучше ознакомьтесь с кратким руководством изложенным в этой статье.

Регулировка даёт возможность:

• избавиться от завоздушивания, что помогает теплоносителю без проблем перемещаться по системе отопления;
• значительно уменьшить оплату за отопление (в основном в частных домах);
• не устраивать сквозняки, при существенном перегреве воздуха в квартире или частном доме.

Внимание! В стандартных панельных домах с верхней подачей теплоносителя, регулировка радиаторов практически невозможна

Выбор типа радиатора Kermi с учётом необходимой мощности

Таблица демонстрирует мощность различных радиаторов бренда. Красным выделены подходящие к нашему случаю значения. Эти батареи можно устанавливать в помещении с похожими характеристиками.

Но для радиаторов Kermi таблица мощности работает только при условии соблюдения средних значений температуры теплоносителя и воздуха в помещении:

• t теплоносителя (подача) – 70 градусов;
• t теплоносителя (обратка) – 65 градусов;
• t воздуха – 20 градусов.

Если системные характеристики отличаются от средних, требуется умножение полученной мощности на ещё один коэффициент. Последний можно определить с помощью таблицы.

Например, системные параметры в нашем случае (соответственно) – 65/50/24. Тогда требуемый коэффициент – 1,71. Остаётся вычислить значение и определиться с вариантом батарей Керми – таблица мощности опять приходит на помощь. Для нашего примера справедливо произведение 2480х1,71=4240 Вт. Зелёным выделены подходящие варианты.

• Назад
• Вперёд

Принципы подключения стальных батарей

Боковое подключение.

Наиболее популярным является классическое боковое подключение, проходящее следующим путем подводящая труба подключается к верхнему патрубку, труба по которой проходит «обратка» соответственно подсоединяется к нижнему патрубку. Обе трубы находятся параллельно друг другу с одной стороны.

Этот принцип позволяет добиться максимального эффекта от эксплуатации системы теплоснабжения. Максимальная теплоотдача основное достоинство данного метода.

Стальные радиаторы с боковым типом подключения имеют цены несколько ниже, чем аналогичные по техническим характеристикам модели с нижней подводкой.

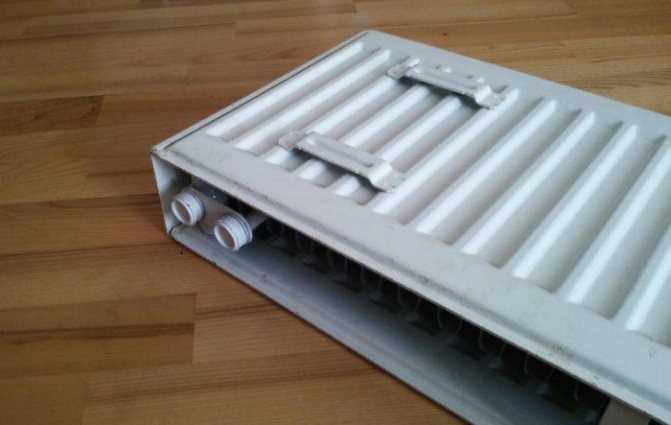

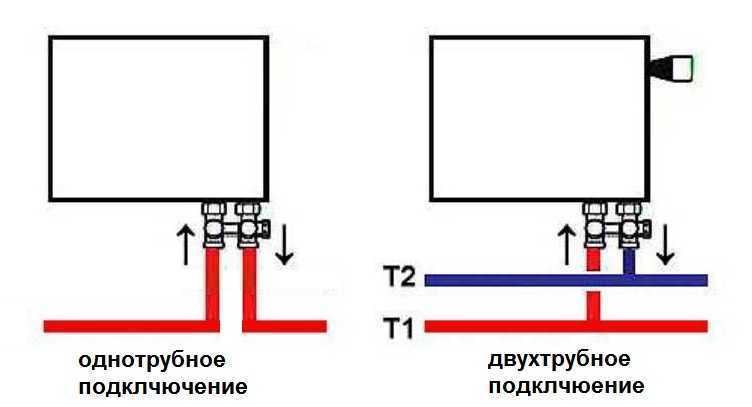

Нижнее подключение радиаторов.

Если планируется организация системы с нижней разводкой, в которой трубы проходят под полом или плинтусами. Считается, что данный методом самый эстетичный, поскольку позволяет скрыть от

посторонних глаз все трубы, ведущие к отопительным приборам.

Для системы с подобной разводкой необходимо купить радиаторы с нижним типом подключения, в которых патрубки выведены снизу конструкции. Стоимость таких моделей зависит от мощности и производителя, немецкий производитель отопительной техники, предлагает качественные и доступные для большинства россиян стальные радиаторы KERMI FKV (FTV) с нижним подключением.

Подобный принцип подключения сегодня набирает все большую популярность, благодаря своей эстетике. Однако, рассматривая его с точки зрения практичности, можно подчеркнуть, что в сравнении с классическим методом наблюдается снижение показателей теплоотдачи.
