Устройство дымоходов дровяных печей

Особенности монтажа и подключения дымовых труб

Монтаж металлического дымохода осуществляется следующими способами:

по ходу дыма – сборка элементов производится вставкой нижней трубы в раструб верхней;
по стоку конденсата – обратным порядком в раструб нижней трубы вставляется вышерасположенная.

Дымовая труба выполняется из стали толщиной не менее 1 мм и устанавливается вертикально.

Допустимые отклонения на отдельных участках не более 30о. Обязательно наличие специального разгонного участка длинной не менее 1 м после патрубка котла. Допустимо наличие горизонтальных участков длиной не более 0,5 м.

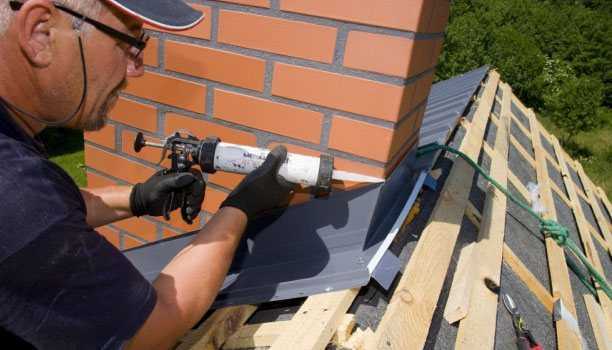

Возвышение оголовка трубы над кровлей устанавливается в пределах 50 см. Стыки уплотняются термостойким герметиком.

При монтаже на стену крепление производится с шагом не менее 1,5 м.

При установке трубы внутри помещения недопустимо соприкосновение с горючими материалами, расстояние до стен и деревянных конструкций перекрытий не менее 0,25 м. Необходимо устанавливать на дымоход специальный защитный экран.

Критерии выбора

Итак, нами уже определенно, по каким критериям надо выбирать дымоход. Но все же основной выбор будем проводить по чисто технической составляющей, то есть по тяге. Она обеспечит нормальное функционирование отопительного котла, качество его работы и эффективность сжигания топлива. Чем же конкретно отражается действие тяги?

Хотелось бы обратить внимание на тот факт, что внутри котла (топочной камеры) и дымохода сталкиваются две воздушные среды с разными температурами и с разным показателем давления. Горячие газы стремятся вверх, где они сталкиваются с холодным атмосферным воздухом. И чем разница температур будет больше, тем тяга будет меньше

Это законы физики, от которых никуда не деться

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Тяга – это скорость движения горячих газовых масс. И определять эту скорость надо не в дымоходе, а в камере сгорания топлива. Это важный момент. Поэтому на данный показатель будут влиять:

Диаметр (сечение) дымохода для твердотопливного котла.
Высота дымохода для твердотопливного котла.
Количество отводов (колен).

К примеру, чтобы достичь максимального показателя тяги в котле, необходимо установить прямолинейную без изгибов трубу, которая будет сужаться к выходу. Поэтому еще на стадии проектирования отопительной системы и при выборе самого нагревательного агрегата, необходимо точно рассчитать, какой дымоход по размерам будет вами установлен.

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

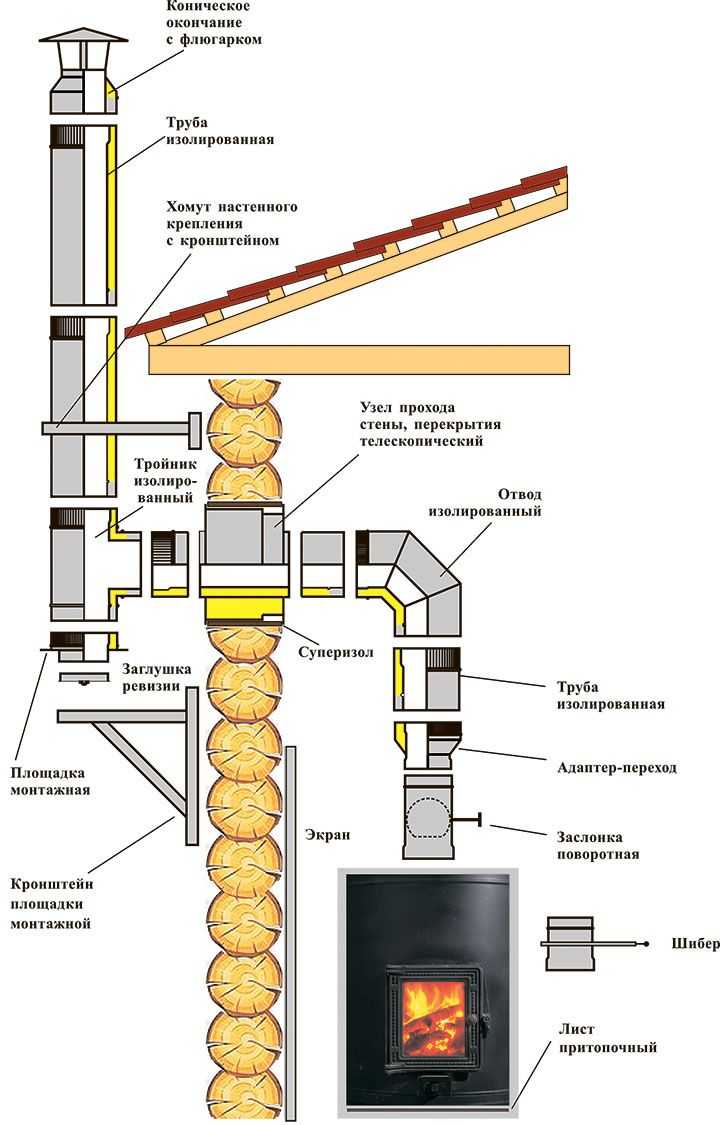

Схема установки дымохода

И еще один немаловажный момент, который влияет на тягу. По законам физики топочные и угарные газы из камеры сгорания движутся вверх по спирали. И чем выше их подъем, тем с большей скоростью они поднимаются. Поэтому оптимальная форма сечения дымохода – это круг или овал. В прямоугольных сечениях при движении газов образуются специфичные завихрения, особенно в углах конструкции. Именно они и снижают тягу

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

Устройство подсоединения

Основные факторы выбора

Когда проводится расчет дымохода для твердотопливного котла необходимо учитывать несколько очень важных показателей.

Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При выборе второго варианта данный показатель будет являться основным.
Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

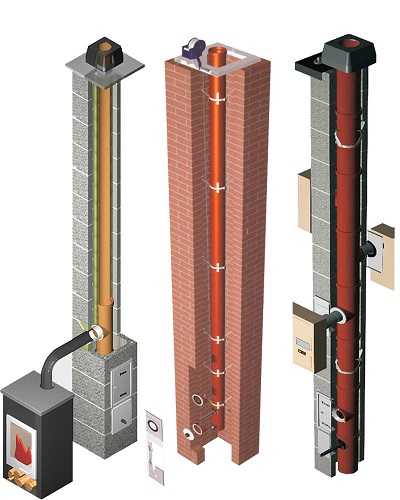

Керамические трубы

Металлические дымоходы

Такие дымоходы для твердотопливных котлов выполняются из нержавеющей и черной стали. Конструкции из черной стали являются неустойчивыми к агрессивной среде, поэтому их нежелательно использовать. При непрерывном функционировании котла подобная труба для дымохода, цена которой сравнительно невысока, предельно быстро станет непригодной к применению и пожароопасной для вашего жилища.

Стоимость труб зависит от марки стали, которая используется для их изготовления. Так, 1 м трубы из самой недорогой коррозионно-стойкой стали диаметром 115 мм имеет цену от 400 руб. Аналогичная труба из стали марки AISI 439 с добавлением титана стоит уже от 800 руб./м.

Основные правила монтажа дымоходов

Крепление дымохода к стене всегда начинают от отопительного оборудования. Для того, чтобы подобрать правильный диаметр трубы дымохода, необходимо изучить рекомендации производителя котла или камина.

При этом следует учитывать такие характеристики:

мощность котла влияет на диаметр трубы дымоотвода;
помимо падения мощности, короткий дымоход может стать причиной задымления внутреннего помещения;
в то же время, длинный дымоход имеет свойство «форсировать» отопительное оборудование. Таким образом, затраты на энергоноситель значительно возрастут, при этом эффективность отопления может упасть.

Подключают прибор отопления к дымоходу с помощью специального перехода или соединительного элемента — тройника, трубы или колена.

Давайте рассмотрим пример. Предположим, что дом уже полностью готов, а внутри уже стоит котел отопления. Таким образом, устанавливать классический внутренний дымоход уже нецелесообразно — затраты на проход сквозь перекрытия этажей и кровлю будут колоссальными. Поэтому в данной ситуации оптимальным решением будет вывод дымохода через стену. Для этого достаточно возвести внешний дымоход, а с котлом его соединяют горизонтальной трубой. При этом стоит помнить, что длина данного перехода не должна превышать 1 метр. В ином случае значительно снижается тяга в дымоходе. Если возникает ситуация, когда выполнить данную рекомендацию конструктивно невозможно, то необходимо компенсировать тягу с помощью увеличения высоты дымохода.

Для организации одноконтурной системы используется труба из эмалированной или нержавеющей стали. Такой дымоход отличается простотой монтажа и гораздо меньшей себестоимостью.

Двухконтурная система изготавливается по принципу «труба в трубе», при этом между их поверхностями прокладывается теплоизоляция. Данная система более практична, так как имеет большую защиту от внешних повреждений и не образовывает конденсата. Благодаря этим свойствами, такая система нашла широкое применение при строительстве деревянных домов.

Какие трубы подходят к каминам

Степень надежности и эффективности работы дымоходов в значительной мере зависит от подключенных к ним отопительных устройств, и наоборот. Поэтому для каждого типа каминов существует оптимальный вариант дымовой трубы.

Применение термоизолированных модулей по всей длине дымовой трубы (начиная от топки) оправдано в тех помещениях, где камин выполняет в основном декоративные функции. Обычно, чтобы использовать тепло отводимых газов, первые 1,5-2 м дымохода собирают из одностенных труб с соблюдением необходимых мер пожарной безопасности.

К дымоходу классического кладочного камина с открытой топкой предъявляют следующие требования: канал его может быть только прямоточным, с сечением не менее 1/10 сечения топочного проема.Камин-очаг, у которого топка открыта с двух или более сторон (его «экстремальная» разновидность — «островной» камин), снабжают колпаком-дымоуловителем, переходящим в дымоход. Последний должен иметь увеличенное сечение, причем довольно часто его оборудуют и вытяжным устройством (дымососом).

Pixels

«ЭкоКамин»

Наиболее распространены сегодня камины с закрытой топкой. Принципиальное их отличие от классических в том, что необходимый для горения воздух поступает не через топочный проем, а через поддувало, и, манипулируя заслонками, вы регулируете интенсивность горения. На подавляющее большинство каминных топок можно установить модульный дымоход из нержавеющей стали.

«ЭкоКамин»

У многих каминных топок выходной патрубок оборудован заслонкой (шибером). В зарытом положкении она частично перекрывает дымоход, ограничивая тягу, и процесс горения замедляется.

«ЭкоКамин»

Если заслонка открыта, дымовые газы выходят беспрепятственно — это требуется на этапе розжига, а также когда приходит время подбросить в топку дров. Иногда заслонка открывается автоматически одновременно с дверцей топки.

И наконец, последний тип — каминопечи. Главная отличительная черта подобных устройств, придающая им сходство с настоящей печью, — наличие встроенного дымового канала, проходя по которому дымовые газы охлаждаются до довольно низкой температуры. Всвязи с этим возникает потребность в массивном кладочном либо хорошо утепленном модульном дымоходе. Дымоходы для каминов и их характеристики

Тип камина	Особенность горения	КПД, %	Температура отводимых газов, °C	Тип дымохода
С открытой топкой	Доступ воздуха не ограничен	15-20	До 600*	Кирпичный, из жаропрочного бетона
С закрытой топкой	Доступ воздуха может быть ограничен	70-80	400-500	Кирпичный, из жаропрочного бетона, модульный утепленный из нержавеющей стали или керамический, в пределах отапливаемых помещений — одноконтурный стальной эмалированный
Каминопечи	Доступ воздуха ограничен, газы охлаждаются, проходя по интегрированным каналам	До 85	160-230**	Кроме перечисленных выше: из талькомагнезита или талькохлорита — массивный либо с внутренней трубой (стальной, керамической)

* — при использовании в качестве топлива твердолиственных пород, каменного угля, а также при избыточной тяге температура может превысить указанное значение; ** — для каминопечей из талькомагнезита; для металлических — до 400 °C

Виды дымоходов

Существует два типа дымоходов – для газовых и твердотопливных котлов. Независимо от вида и формы дымохода, важнейшим его показателем является тяга. От нее зависит скорость перемещения продуктов сгорания. Возникает тяга на фоне различия температурных показателей и давления между улицей и домом. Как показывает практика, тяга в ровных дымоходах, которые не имеют никаких изгибов, намного лучше.

Дымоходы бывают разных типовДлина дымохода влияет на тягу

Для твердотопливных котлов

О качестве тяги в дымоходе для твердотопливных котлов могут свидетельствовать несколько факторов. К ним относятся:

запах дыма в доме (говорит о недостаточной тяге);
в дымоходе появилось гудение или шум (говорит об избыточной тяге – ее необходимо уменьшить).

Как выбрать место для дымохода

При покупке дымохода нужно обращать внимание на термостойкость изделия. При горении температура газов достаточно высокая, поэтому материал, из которого дымоход изготавливался, должен без проблем выдерживать подобные температурные колебания. Для изготовления дымоходов могут использоваться разные материалы, например, сталь, керамика или специальный огнестойкий кирпич

Для изготовления дымоходов могут использоваться разные материалы, например, сталь, керамика или специальный огнестойкий кирпич.

Выбранный дымоход должен быть термостойким

Изделие из огнеупорного кирпича способно выдерживать температуру до 800 градусов, сохраняя при этом все свои характеристики. Поэтому кирпич часто используют при внутренней облицовке. Но данный материал также имеет и минусы. Например, при длительном нагревании на кирпиче появляется конденсат, который со временем приводит к повреждению дымохода.

Горизонтальное и вертикальное размещение

Сталь – второй по популярности материал для дымоходов. Используется нержавеющая или черная сталь, но изделия из черной стали недолговечны. Они неустойчивы к разным раздражителям. Если говорить о нержавеющей стали, то такие изделия не подвергаются воздействию внешних раздражителей, поэтому служат намного дольше. Подобные показатели достигаются за счет особенного химического состава материала.

Для газовых котлов

Такие дымоходы обязательно должны быть качественными и безопасными. Стоит отметить, что дымоходы для газовых котлов имеют одну проблему – появление конденсата. Как правило, конденсат появляется из-за неправильного монтажа дымохода или при попадании прохладного воздуха. Как и в случае с твердотопливными котлами, дымоходы для газовых котлов изготавливаются из разных материалов

Разнообразие изделий создает дополнительные проблемы при выборе, поэтому важно ознакомиться с основными видами дымоходов, предназначенных для газовых котлов

Дымоход для газового котла

Таблица. Разновидности дымоходов для газовых котлов.

Название, фото Описание Из нержавеющей стали Изделия из данного металла просты в монтаже. К тому же нержавеющая сталь неплохо противостоит раздражителям кислотной природы. Срок службы дымоходов, выполненных из нержавейки, намного больше, чем изделий из обычной стали. Эмалированный Внутренняя поверхность изделий не подвергается скоплению сажи, поэтому эмалированные дымоходы хорошо подходят для газовых котлов. Дымоход-сэндвич Разновидность дымоходов, преимущественно используемая для домов без кирпичной шахты. Среди всех преимуществ сэндвича стоит выделить неспособность дымохода скапливать влагу

Это важно, особенно для зданий из бруса. Коаксиальный Используются коаксиальные дымоходы в тех случаях, если постоянную циркуляцию воздуха в здании обеспечить не удается

Само изделие представляет собой две трубы разного размера, вставленные друг в друга

Дымоход обеспечивает полное сгорание топлива в котле.

Основные виды сборки дымоходов

Критерии выбора

И чем разница температур будет больше, тем тяга будет меньше. Это законы физики, от которых никуда не деться.

Дымоход из стальной трубы

Диаметр (сечение) дымохода для твердотопливного котла.
Высота дымохода для твердотопливного котла.
Количество отводов (колен).

Причины некачественной работы

Чисто визуально определить, что дымоход работает некачественно, можно по двух показателям.

В самой трубе будет слышен гул. Не самая сложная проблема. В конструкции устройства обычно устанавливается заслонка (шибер), с помощью которой можно изменять сечение трубы. Чтобы гул исчез, вам придется экспериментальным путем найти необходимое сечение, уменьшая его или увеличивая.
Если при растопке котла дым с угарными газами начнет поступать в помещение, то это результат низкой тяги. Это говорит о том, что неправильно был собран дымоход или его конструкция изначально была спроектирована неправильно. Здесь два выхода: все переделать заново или установить на трубе вытягивающий вентилятор. Когда дело касается кирпичного дымохода для твердотопливного котла, то разбирать его нет смысла, лучше воспользоваться вторым вариантом.

Схема установки дымохода

Поэтому при выборе дымоходной трубы для твердотопливного котла на это необходимо обратить внимание

Устройство подсоединения

Основные факторы выбора

Температура угарных и топочных газов. Здесь приходиться учитывать материал, из которого дымоход будет сооружаться. Все дело в том, что у разных материалов есть свой температурный максимум, при котором газы могут проходить через трубу без сопротивления. При этом температура газов должна быть всегда меньше номинального показателя материала.
Давление газов. Этот показатель зависит от конструкции дымохода и котла. Основная масса отопительных приборов рассчитана на естественный отвод, но сегодня все чаще производители стали предлагать модели, в которых установлены вентиляторы или турбины. При выборе второго варианта данный показатель будет являться основным.
Образуется ли конденсат. Эта проблема самая неприятная. Если внутри дымохода будет образовываться конденсат от угарных газов, то такой прибор долго не прослужит. Особенно это касается обычных металлических и кирпичных конструкций. В настоящее время производители стали решать и эту проблему, предлагая трубы из керамики или нержавейки.
Стойкость к процессам коррозии. Классификация материалов по данному критерию делиться на три группы. Так вот для твердотопливного котла подходят материалы из второй и третьей группы.
Пожарная безопасность. В технической документации, которая поступает вместе с изделием, производитель обязательно ставить приоритеты, касающиеся расстояний от элементов конструкции здания. Особенно это касается легковоспламеняющихся материалов. Обычно указывается минимальное расстояние, которое необходимо придерживаться очень строго.

Керамические трубы

Конструкция дымохода для твердотопливного котла

Неважно какой материал вы предпочтете для обустройства системы дымоудаления. Все дымоходы для ТТ котлов имеют схожу. Конструкцию, которая включает в себя следующие части:

Конструкцию, которая включает в себя следующие части:

Труба или дымоход – это участи круглой или прямоугольной формы, по которым и происходит движение продуктов горения от котла во внешнюю среду. Материал трубы должен быть прочным и термостойким, чтобы выдерживать высокую температуру отходящих газов.
Узел для сбора конденсата – необходимый элемент дымохода. Всем известный закон физики: когда горячий воздух контактирует с холодным предметом, образуются мелкие частички влаги – конденсат. Они оседают на стенках поверхности. Сборник конденсата, как вы поняли, и служит для удаления излишков влаги из системы. Образуется он в верхней части системы дымоудаления и может стекать низ, рискуя попасть внутрь котла. Поэтому сборник и монтируют в нижней части дымохода. Таким образом котел и дымоход не контактируют напрямую, а подключаются друг к другу через специальный тройник.
Шибер – это специальная заслонка, которой можно перекрыть доступ воздуха из котла в систему. Она закрывается, когда котел не работает, чтобы тепло не улетучилось в трубу.
Отверстие для ревизии – оно расположено сразу поверх сборника для конденсата. Именно через него и происходит удаление влаги из системы.

Это общая конструкция дымохода. Конечно она может изменяться в зависимости от материала. Например, у дымохода из стали предусмотрен компенсатор линейнойдеформации – это узел, сохраняющий прочность конструкции и ее герметичность. Дело в том, что при регулярном нагревании/охлаждении дымоход из стали может «гулять», нарушая плотность стыковки.

Как определить температуру выходящих газов дымохода

Определить температуру выходящих газов можно простым способом. Для этого поперек отверстия вьюшки во время топки кладут сухую лучину. Через 30-40 мин вынимают лучину и соскабливают закопченную поверхность.

— Если цвет лучины не меняется, значит, температура в пределах 150С,
— Если лучина желтеет (до цвета корки белого хлеба), значит, температура достигает 200С,
— Лучина стала коричневой (до цвета корки ржаного хлеба) — температура поднялась до 250С.
— Почерневшая лучина указывает на температуру 300С,
— Когда лучина превращается в уголь, температура достигает 400С.

При топке печи температуру газов надо регулировать так, чтобы у вьюшки она была в пределах 250, Трещины и отверстия в трубе и печи, сквозь которые проникает холодный воздух, также способствуют охлаждению газов и образованию конденсата. Когда сечение канала трубы или дымохода выше требуемого, дымовые газы поднимаются по ней медленно и холодный наружный воздух охлаждает их в трубе, Большое влияние на силу тяги оказывает также поверхность стенок дымоходов: чем они глаже, тем сильнее тяга, Шероховатости в трубе задерживают на себе сажу и снижают тягу.

При топке печи температуру газов надо регулировать так, чтобы у вьюшки она была в пределах 250С, Трещины и отверстия в трубе и печи, сквозь которые проникает холодный воздух, также способствуют охлаждению газов и образованию конденсата. Когда сечение канала трубы или дымохода выше требуемого, дымовые газы поднимаются по ней медленно и холодный наружный воздух охлаждает их в трубе, Большое влияние на силу тяги оказывает также поверхность стенок дымоходов: чем они глаже, тем сильнее тяга, Шероховатости в трубе задерживают на себе сажу и снижают тягу.

Здравствуйте, дорогие читатели! Меня зовут Виталий Иванович, и я занимаюсь строительством печей, каминов и установкой отопительного оборудования.

Источник

Особенности монтажа с выводом на фасад

В этом случае сборка дымохода своими руками осуществляется примерно по той же методике, что и при выводе трубы на крышу. Однако при таком способе монтажа расположенный на улице наружный участок трубы обычно имеет значительную длину. Из-за сильных перепадов температур в таком дымоходе в последующем может образовываться очень много конденсата.

Чтобы такого не происходило, трубу при монтаже с выводом на фасад обычно утепляют. Выполняют эту процедуру примерно следующим образом:

обматывают собранный железный дымоход фольгированной базальтовой ватой отражающим слоем наружу;
закрепляют теплоизоляционный материал на дымоходе посредством обмотки стальной проволокой.

При таком способе утепления для надежности поверх теплоизолятора на дымоход можно надеть кожух из стальной трубы большего диаметра, изготовленный из тонкой стали. В этом случае дымоотводящая конструкция в последующем прослужит намного дольше.
