Расстояние от пола до радиатора и батареи: нормы снип от подоконников

Разновидности радиаторов

Современные системы отопления изготавливаются из разнообразных материалов, соответственно, выбор достаточно большой. Существуют следующие виды секций:

Чугунные

Благодаря физическим свойствам чугунные изделия хорошо нагреваются и удерживают тепло достаточно долго, так как у них улучшенный теплообмен. На сегодня чугунные секционные батареи имеют более презентабельный вид, чем производимые в советское время.

Схемы установки

Срок эксплуатации таких секций составляет 25–50 лет. Изъянами отмеченного вида является значительный вес, поэтому его нельзя устанавливать на стены, выполненные из ГКЛ и древесины.

Из алюминия

Внешний вид представленных батарей для отопления по внешнему виду практически не имеет различий с чугунными, но одним из преимуществ считается легкий вес секции (всего 1 кг). Благодаря малому весу алюминиевые радиаторы допускается устанавливать на любую гладкую поверхность. Что касается недостатков, то это чувствительность к минеральному составу проточной воды, а также к возможным скачкам давления непосредственно в трубопроводе.

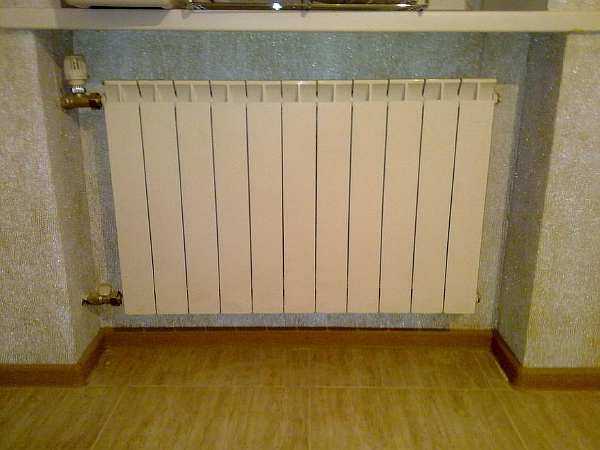

В гостиной

Биметаллические

Такой тип батарей является хорошим вариантом для отопительной системы помещения. Это обусловлено тем, что подобный материал не подвергается воздействию состава воды, также он устойчив к перепадам давления в системе. Нагреваются биметаллические батареи достаточно быстро и при верной установке прекрасно греют воздух в квартире.

Стальные

Большая часть обозначенных радиаторов отопления имеет рельефную поверхность, так как делается точечная сварка непосредственно между каналами. Сегодня многие производители изготавливают стальные батареи с гладкой лицевой панелью. Преимуществом считается отличная теплоотдача, а также простота подключения.

В квартире

Вакуумные

Инновационные отопительные системы, представленные вакуумными радиаторами, не совсем востребованы, поскольку имеют много недостатков. Среди них можно отметить такие:

1. Нагреваются достаточно быстро, но обогревают помещение значительно дольше. Это связано с тем, что находящийся внутри секций литиево-бромный раствор закипает при температуре 35 °С.
2. Быстро остывают, если сравнивать с радиатором отопления из чугуна.
3. Достаточно хрупкие, так как изготовлены из полуторамиллиметровой углеродистой стали.
4. При повреждении секции возможна утечка находящегося внутри специального раствора.

Схема монтажа

Общим недостатком всех отопительных радиаторов считается то, что при несоблюдении расстояния, то есть при близком расположении к стене, снижается возможность нормальной циркуляции теплого воздуха. Кроме этого, подобная установка затруднит уборку скопившейся пыли за батареей. Поэтому рекомендуется соблюдать главное правило расположения секций для отопления согласно общеустановленным нормам, что отмечено в СНиП.

Нижнее подключение

Схемы подключения по СНиП

Перед началом монтажа, не обращая внимания на то, где выполняется установка: на кухне, в жилых комнатах, подключение батарей на площадке между этажами или утепляется прихожая – следует выбрать необходимую схему подключения. Для рассмотрения представлены несколько вариантов.

Нормы и правила

Боковое подключение

В большинстве случаев осуществляется боковое подключение, способствующее достижению максимальной теплоотдачи отопительных батарей. При этом требуются минимальные траты на прогрев помещения. Принцип установки представленного варианта заключается в том, что подводящая труба подсоединяется к верхнему патрубку секции, а отводящая – соответственно к нижнему патрубку. При подключении таким образом трубы будут находиться на одной стороне отопительного радиатора.

Диагональное подключение

Обозначенный метод подключения предусмотрен для крепления батарей, имеющих большую длину. В данном случае подсоединяется подводящая труба к верхнему патрубку, а отводящая – к нижнему патрубку, который располагается на противоположной стороне радиатора. В результате осуществляется максимальное нагревание радиатора по всей его длине.

Дистанция от пола

Нижнее подключение

Используется такой метод подключения для нагревающих систем, располагающихся под полом. Единственным недостатком представленного варианта является снижение КПД приблизительно на 5–15 %, если сравнивать с боковым подключением радиаторов.

В спальне

Все нормативы зафиксированы в СНиП. Необходимо придерживаться обозначенных правил и рекомендаций, соблюдая требуемое расстояние между радиатором и стеной. При монтаже батарей даже без привлечения специалистов не должно появиться никаких проблем, но все же такую работу лучше доверить профессионалам.

Правила установки радиатора согласно СНиП

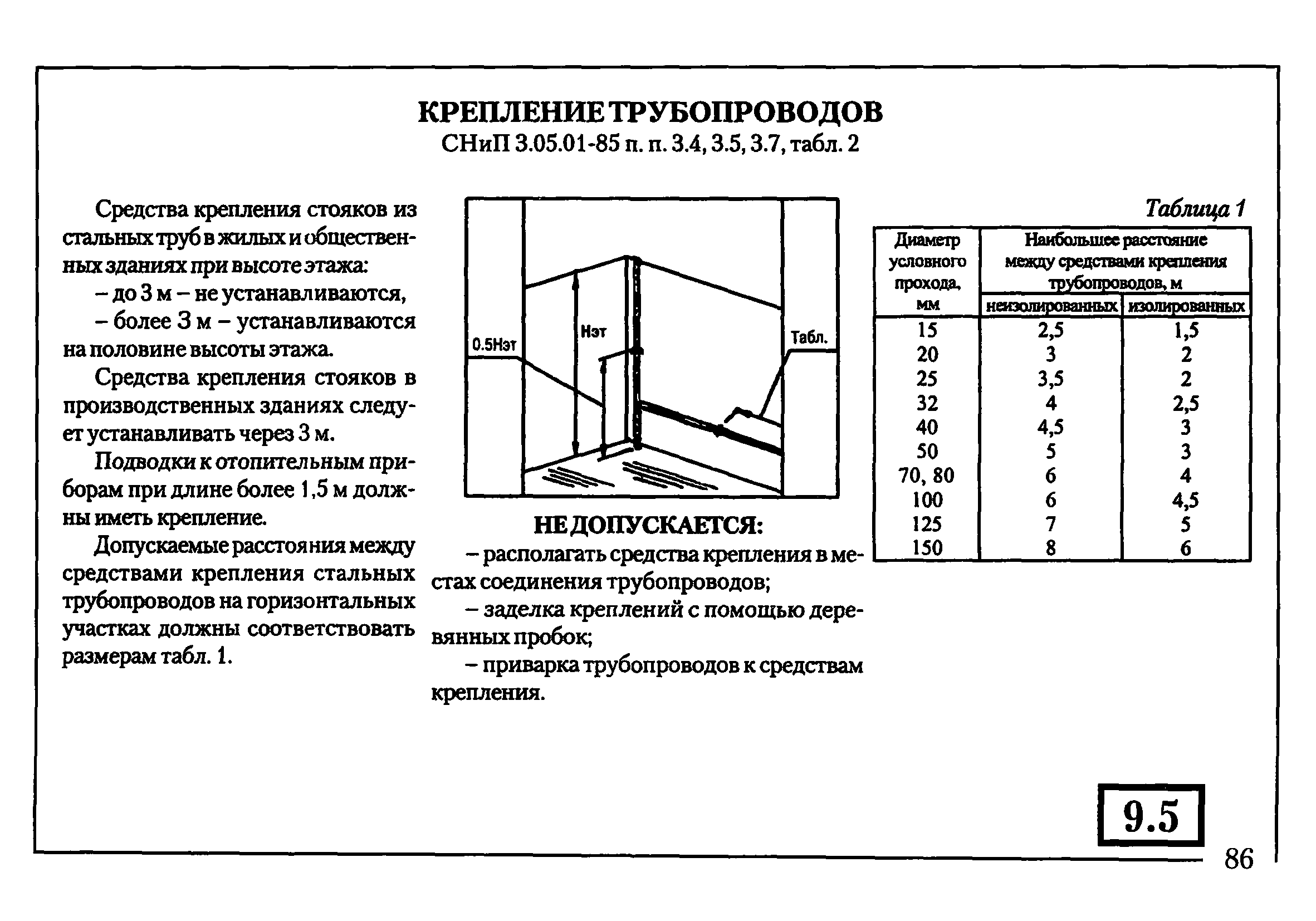

Монтаж радиаторов в помещении должен производиться в соответствии со СНиП 3.05.01-85.

От радиатора до стены должно быть не менее 2-х см.

1. Норма установки радиаторов правильно предполагает монтаж батареи относительно центра окна: центр окна и батареи должны совпадать, погрешность при этом допускается не более 2 см.
2. Ширина батареи должна быть равна 50-70% ширины подоконника.
3. Высота батареи над полом не должна быть более 12 см от чистового пола, расстояние от верхнего края батареи до подоконника не должна быть больше 5 см.
4. Расстояние от радиатора до стены — 2-5 см. В качестве исключения может послужить специальная обработка стены теплоотражающим материалом.

Внимание! Нельзя устанавливать радиатор слишком близко к полу и стене, так как это влияет на показатели теплоотдачи. В однотрубных системах отопления использовать большее количество секций, чем было до этого, исключено

В системах с искусственной циркуляцией воды, если количество секций более 24, при установке необходимо применять разносторонний метод подключения приборов обогрева.

Необходимая теория

В наши дни наиболее широко распространены два вида отопительных систем:

• однотрубная;
• двухтрубная.

Особенностью однотрубных систем следует назвать подачу в дом теплоносителя сверху вниз. Такая схема применяется в большинстве типовых многоквартирных домов. Минусом системы является невозможность управления температурным режимом в жилище без установки дополнительного оборудования. При таком способе отопления вода в радиаторах на верхних этажах будет существенно теплее, чем на расположенных ниже.

Монтаж отопительной системы

При двухтрубном отоплении нагретый теплоноситель подается по одной трубе, а по второй (обратке) циркулирует отдавшая свое тепло вода. Такая система отопления применяется в коттеджах и частных домах. Достоинством двухтрубных систем является относительное постоянство температуры батарей и возможность регулирования режима отопления.

Схемы установки радиаторов

Различия в схемах установки заключаются в способе подключения их к частной либо централизованной сети.

Наиболее распространенными схемами являются следующие:

1. Боковое подсоединение. Позволяет достичь наибольшей теплоотдачи.Питающая труба присоединяется к расположенному вверху патрубку, а обратка – к нижнему. При подключении наоборот (подаче воды снизу) мощность системы снижается.
2. Подключение диагональное. Оптимально для батарей значительной длины, характеризуется минимальными теплопотерями.При этом происходит равномерный прогрев радиаторов. Подключение подводящей трубы осуществляется с одной стороны верхнего патрубка, а отводящей – с обратной стороны расположенного снизу патрубка.
3. Нижнее подключение («ленинградка») применяется для скрытой прокладки труб.

Варианты схем подключения

Монтаж приборов отопления по такой схеме, характеризующейся существенными теплопотерями, используется при прокладке труб отопления в зоне нижнего перекрытия.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Поправки, вносимые в расчет и советы

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Поправочные коэффициенты

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

• Окна с обычным остеклением – увеличивающий коэффициент 1.27
• Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
• Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
• Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
• Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
• Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
• Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Подводим итоги

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.

Подготовительные работы

Перед началом работ нужно учитывать некоторые нюансы:

Подключение батареи можно доверить квалифицированному специалисту, который выполнит всю работу быстро и качественно.

1. Самостоятельно заменять батарею не стоит, а лучше доверить это дело специалисту, на которого и ложится вся ответственность за дальнейшие неисправности в работе радиатора. К тому же, при замене своими руками есть риски оставить без воды всех жильцов дома, чьи квартиры расположены по стояку. Воду перед работами в квартире должны перекрывать только сотрудники ЖЭКа, имеющие соответствующую квалификацию.
2. Если при установке и замене используется метод изгиба труб и работа газосваркой, то работа должна производиться также рабочими с определенной квалификацией на проведение работ с повышенной безопасностью.

Выбор радиатора

На рынке сегодня представлен широкий ассортимент радиаторов, рассчитанный на разных покупателей. Здесь не всегда работает принцип «чем дороже, тем лучше». Делать свой выбор нужно исходя из следующих оснований:

• места проживания;
• разводки отопительной системы;
• от того, каким способом нужно будет установить отопительные радиаторы;
• температурного режима в отопительной системе;
• учета, какой материал был использован при производстве труб;
• необходимости регулирующих элементов и арматуры;
• расположения помещения в здании.

Произведя данный анализ, можно перейти к выбору батареи.

Сегодня чугунные радиаторы могут  выглядеть вполне презентабельно, их можно задекорировать. Тем самым они легко могут вписаться в общий дизайн помещения.

Чугунные радиаторы современного типа — это уже не огромные гармошки, которые были в советской квартире, а плоские панели со сглаженными углами и презентабельным внешним видом. Имея хорошие физические свойства нагрева, чугун долго сохраняет тепло и постепенно отдает его в помещение. Такие радиаторы имеют большой срок службы, 20-50 лет. Основным недостатком является большой вес (одна секция весит около 8 кг), поэтому смонтировать правильно их невозможно в помещениях, где стены сделаны из древесины, гипсокартона. Имея шероховатую поверхность, они не совсем удобны в уборке.

Алюминиевые радиаторы мало чем по конструкции отличаются от чугунных, единственное отличие — это вес секций (1 кг). Также такие приборы обладают хорошими качествами теплоотдачи, гладкой поверхностью, вентиляционные окошки равномерно распределяют воздух в помещении, закрепить их можно на любую поверхность. Основной недостаток — это легкое восприятие химического состава воды и скачков давления в трубопроводе.

Биметаллические радиаторы являются компромиссным решением между чугуном и алюминием. Внешне почти не отличаются от алюминиевых, но не чувствительны к составу воды и скачкам давления. Имеют хорошие показатели теплоотдачи, легко монтируются и недороги.

Стальные радиаторы имеют панельный внешний вид и рельефную поверхность. Имеют различные возможности подключения, хорошие тепловые свойства. Больших недостатков не выявлено.

Правила установки отопительных радиаторов согласно СНиП

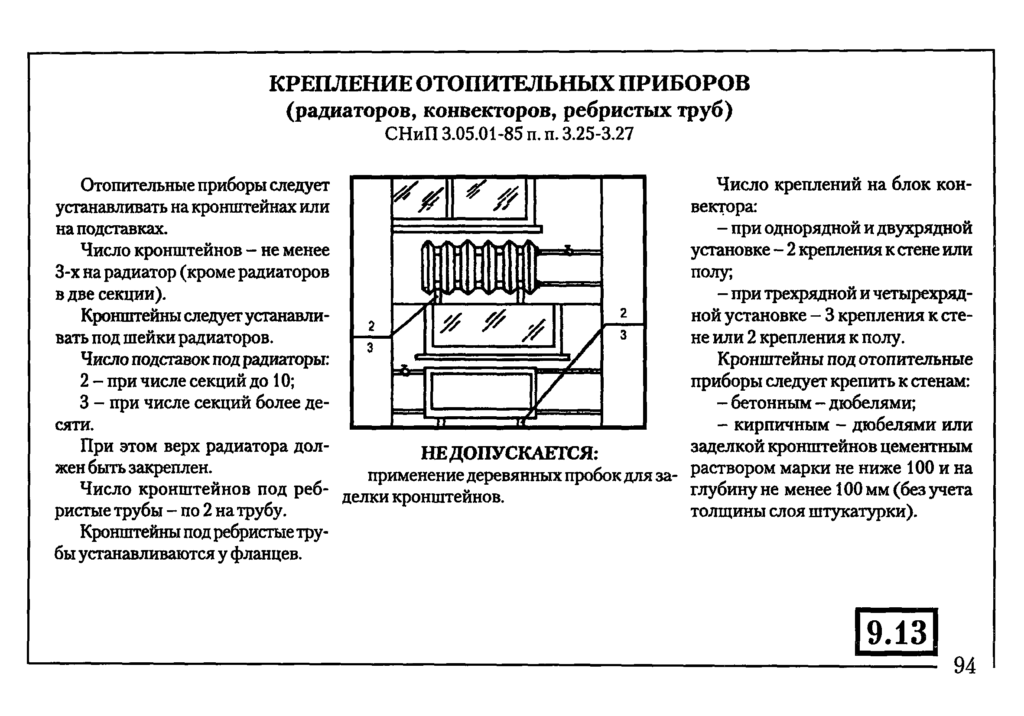

СНиП 3.05.01-85 – это документ, согласно которому производится монтаж секций для отопления любого помещения. В нем зафиксированы следующие положения:

1. Батареи должны размещаться так, чтобы центр окна и отопительного радиатора полностью совпадал. Допускаемая погрешность составляет не более 20 мм.
2. Ширина непосредственно отопительной батареи по правилам не должна превышать 50 % ширины оконного проема, где располагается подоконник в жилых помещениях. Батареи в школах, в домах для престарелых и инвалидов, больницах и в детском саду должны занимать 75 % светового проема. Регламентировано такое положение п. 3.48 СНиП 2.04.05-91 и п. 6.5.5 СНиП 41-01-2003.
3. При осуществлении монтажа необходимо учитывать, что расстояние от поверхности пола до нижней точки секции не должно быть больше 12 см. Зазор между верхним краем батареи и имеющимся подоконником по нормам составляет не менее 5 см.
4. Что касается расстояния, которое предусматривается от стены до радиатора, то оно должно быть в пределах 10–12 см. Хотя допускается изменение указанных параметров, но тогда потребуется между стеной и радиатором прикреплять специальный теплозащитный материал (зеркальный утеплитель или экранирующий лист, выполненный из алюминиевой фольги).

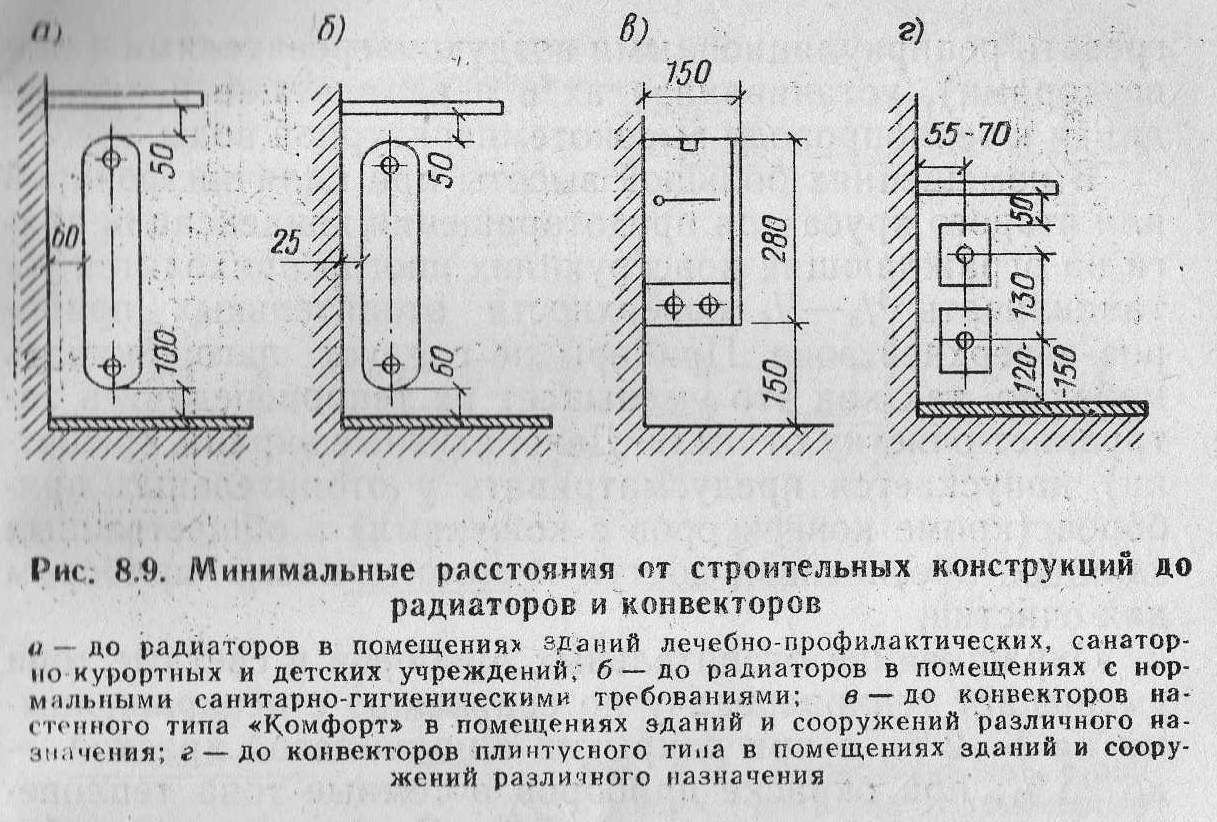

Схема установки радиатора согласно нормам СНиП

В своде правил (СП 31.13330.2012) и норм засвидетельствовано, что в П-образных системах отопления нельзя устанавливать больше секций, чем использовалось раньше. Если предусматривается метод принудительной циркуляции воды непосредственно в системе отопления, то при количестве 24 и более секций необходимо использовать разносторонний способ подключения.

Смотрите ниже полезное видео на эту тему.

Инструкция по установке радиаторов отопления

Итак, как правильно повесить батареи отопления? Вы приобрели радиаторы и даже определились, каким именно способом они будут установлены. Теперь необходимо ознакомится со всеми требованиями СНИП – и можно приступать к установке. На самом деле, все довольно просто.

Большинство производителей радиаторов, стараясь максимально облегчить жизнь пользователей, к каждой батарее прилагают детальную инструкцию и правила установки радиаторов отопления.

И им на самом деле необходимо следовать – ведь если радиатор будет установлен неправильно, в случае его поломки в ремонте по гарантии будет отказано.

Схема установки радиатора отопления

Если вы хотите уберечь прибор от царапин, пыли и иных повреждений, которые могут возникнуть во время монтажа, то в процессе установки можете не снимать защитную пленку – это допускают правила установки батарей отопления. Единственным наиболее важным требованием, которому необходимо следовать неукоснительно, является четкое соблюдение необходимых для нормальной циркуляции нагретого воздуха отступов. Вот какие правила монтажа радиаторов отопления к отступам выдвигает СНИП:

• согласно действующим нормам, расстояние от подоконника или нижней части ниши должно составлять минимум 10 см. При этом следует учитывать, что в случае если промежуток между радиатором и стеной будет менее ¾ глубины батареи, то поток теплого воздуха будет попадать в помещение значительно хуже.
• столь же строгие требования выдвигаются и к высоте установки радиаторов. Как правильно разместить батареи отопления? Так, если расстояние между нижней точкой радиатора и уровнем пола меньше 10 см, то отток теплого воздуха будет затруднен – а это отрицательно скажется на степени прогрева комнаты. Идеальным считается расстояние в 12 см между полом и радиатором. А если этот промежуток будет более 15 см, то тогда возникнет слишком большая разница температур между верхней и нижней частями помещения.
• если радиатор устанавливается не в нише под окном, а возле стены, то расстояние между поверхностями должно составлять минимум 20 см. Если оно будет меньше, то будет затруднена циркуляция воздуха, а кроме того, на задней стенке радиатора будет скапливаться пыль.

Установка радиаторов отопления у стены

Для того чтобы получить максимум полезной информации, которая касается установки радиаторов можно воспользоваться нашим ресурсом. Вы сможете найти множество ценных советов и рекомендаций, как осуществляется правильная установка радиатора отопления.

Расчет по объему

Чтобы точно произвести расчёт количества секций отопительного радиатора, необходимых для эффективного и комфортного отопления жилого помещения, следует принимать во внимания его объем. Принцип весьма прост:

1. Определяем потребность тепла
2. Узнаем количество секций, способных его отдавать

СНиП предписывает учитывать потребность в тепле для любого помещения – 41 Вт на 1 м. куб. Однако этот показатель весьма относителен. Если стены и пол плохо утеплены, это значение рекомендуют увеличить до 47-50 Вт, ведь часть тепла будет утрачиваться. В ситуациях, когда по поверхностям уже уложен качественный теплоизолятор, смонтированы качественные окна ПВХ и устранены сквозняки – данный показатель можно принять равным 30-34 Вт.

Если в комнате расположены экранированные радиаторы отопления, потребность в тепле необходимо увеличить до 20%. Часть тепловой нагретых воздушных масс не будет пропускаться экраном, циркулируя внутри и быстро остывая.

Формулы расчета количества секций по объему помещения, с примером

Определившись с потребностью на один куб, можно приступит к вычислениям (пример на конкретных цифрах):

1. На первом шаге рассчитываем объем помещения по простой формуле: ** (3х4х5=60 куб м.)
2. Следующий этап – определение потребности теплоты для конкретно рассматриваемого помещения по формуле: * (60х41=2460 Вт)
3. В паспорте, прилагаемом к радиатору отопления, необходимо узнать мощность одной секции – средний показатель современных моделей 170 Вт
4. Определить желаемое количество ребер можно по формуле: / (2460/170=14.5)
5. Округление рекомендуется делать в большую сторону – получаем 15 секций

Многие производители не учитывают, что теплоноситель, циркулирующий по трубам, имеет далеко не максимальную температуру. Следовательно, мощность ребер будет ниже, чем указанное предельное значение (именно ее прописывают в паспорте). Если нет минимального показателя мощности, значит имеющийся для упрощения расчетов занижают на 15-25%.

Правила установки чугунных и биметаллических радиаторов

Процесс установки чугунных радиаторов мало чем отличается от установки алюминиевых

Здесь важно не перегружать стену, а рекомендуется устанавливать их под небольшим наклоном, чтобы внутри батареи не накапливался горячий воздух, что приводит к низкой теплоотдаче прибора

Перед установкой нужно радиатор правильно развинтить, подкрутить ниппели, снова собрать все воедино. В деревянных домах, имеющих более слабую конструкцию стен, предусмотрено крепление не на кронштейны, а на напольные подставки, крепления же на стену несут поддерживающую функцию.

Основное преимущество биметаллических радиаторов заключается в том, что они мало весят и по показателям теплоотдачи не уступают алюминиевым. К тому же они способны работать без сбоев даже при высоком давлении в системе.

При установке необходимо правильно следовать рекомендациям производителя относительно применения в комплексе с биметаллическими радиаторами труб, сделанными из определенного материала, поскольку для монтажа большинства домов предназначены металлические трубы, а в частных домах — металлопластиковые, так как в них отопительная система работает при высоком давлении.

Критерии выбора радиаторов отопления

Основные показатели, характеризующие работу отопительного прибора:

теплоотдача, которая показывает, сколько тепла отдает одна секция. Зная этот показатель для каждой отдельной секции и площадь помещения, можно рассчитать необходимое количество секций в радиаторе. Самое большое достоинство алюминия – высокая теплопроводность. Теплоотдача одного радиатора отопления из этого металла может достигать 200 кВт, если, конечно, конструкция удачная и правильно собраны радиаторы в отопительной системе; рабочее давление. Этот параметр характеризует прочность радиатора отопления. В любой принудительной системе отопления поддерживается давление, под которым подается теплоноситель. В период запуска системы давление в ней, как правило, повышается, а если нарушаются правила эксплуатации сетей, то оно может подскочить и до 20 кгс/см². Поэтому радиатор должен выдерживать давление, превышающее обычное рабочее давление в системе хотя бы втрое. Например, в многоэтажных жилых домах теплоноситель подается под давлением 5 кгс/см², а основная масса современных радиаторов рассчитывается на 16 кгс/см²; максимальная температура. Система отопления обычно рассчитывается на 95° С в отопительный период

Верится с трудом, конечно, но бывают моменты, когда температура теплоносителя достигает точки кипения и очень важно, чтобы материал и самого радиатора, и стыков с запорной арматурой и трубами выдерживал высокие температуры; тип теплоносителя. Поскольку в системах центрального отопления в теплоноситель добавляются различные химические компоненты, которые ускоряют коррозионные процессы в материалах, то важна устойчивость металлов именно к химической коррозии

Алюминий чувствителен к химическому составу теплоносителя и неустойчив к гидроударам, поэтому специалисты советуют устанавливать алюминиевые радиаторы только в индивидуальных домах

Алюминий чувствителен к химическому составу теплоносителя и неустойчив к гидроударам, поэтому специалисты советуют устанавливать алюминиевые радиаторы только в индивидуальных домах.

В индивидуальном доме прочностные характеристики и коррозионная стойкость отходят на второй план. Как правило, владельцы частных домовладений контролируют и проектирование и работу отопительной системы, химические компоненты в теплоноситель не добавляются. Обычно в частных домах высотой не больше трех этажей, рабочее давление в отопительной системе 2 кгс/см² (2 атм.), а температура жидкости — 80 °С. Поэтому здесь на первый план выходят другие характеристики:

• размеры и их разнообразие. Мощность радиатора зависит от площади поверхности, отдающей тепло. Алюминиевые радиаторы могут быть маленькими и большими. Диапазон типоразмеров велик, некоторые модели выпускают радиаторы высотой два метра;
• маленький вес. Алюминий – металл достаточно легкий, секции весом 1,5 кг легко транспортировать и монтировать даже в одиночку;
• маленький объем внутренней полости. От количества теплоносителя в радиаторе зависит скорость прогрева прибора, а, значит, чем меньше объем жидкости, тем быстрее она прогревается, тем ниже инерционность системы в целом и дешевле отопление.

И важна эстетика, ведь обычно радиатор находится на виду. Да, его можно закрыть экраном, но в таком случае уменьшается теплоотдача отопительного прибора, то есть не выдерживается главный показатель работы системы. Алюминий хорошо поддается обработке без снижения качества, поэтому радиаторы из него красивы, привлекательно выглядят и не требуют декорирования.
