Какое подключение радиаторов отопления лучше

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

Не учтено место для установки регулировочных кранов.
Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

Допускается применение труб малого диаметра.
Магистраль устанавливают в любом положении, вертикально или горизонтально.
Требуется меньший объем теплоносителя.

Схемы подключения радиаторов отопления – какая лучше

Поговорим сегодня о комфорте и тепле в доме, будь то частный дом, квартира или дача.

Правильно сделанное отопление это — тепло, комфортно и экономно. Схем подключения радиаторов, в практике достаточно много:

параллельное подключение (односторонняя схема);
диагональное (перекрестное);
однотрубная (квартирный вариант);
однотрубная с перемычкой (квартирный вариант);
двухтрубная схема (квартирный вариант);
однотрубная нижняя (автономное отопление);
однотрубная нижняя с перемычкой или краном (автономное отопление);
двухтрубная нижняя (седельная);
двухтрубная диагональная (автономное отопление, с насосом и без).

В статье рассмотрим перечисленные выше схемы подключения радиаторов отопления.

Если в квартире со способами подключения радиаторов к централизованной системе отопления у нас выбор не большой, то есть при замене радиатора повторить существующую схему подключения. То для автономного отопления (дома, дачи, коттеджа и т.д.), мы постараемся определиться с самой эффективной и экономной.

Какая схема подключения батареи самая эффективная?

Различают три способа установки радиатора.

Диагональная

Считается наиболее эффективной и используется в большинстве случаев.

Фото 1. Четыре варианта диагонального подключения радиатора к отоплению, для однотрубной и двухтрубной систем.

Это связано с высоким КПД:

Теплоноситель поступает в батарею из верхнего угла.
Жидкость расходится по всему доступному объёму.
Вытекает в противоположной точке.

По этой схеме проводят испытания систем на фабриках.

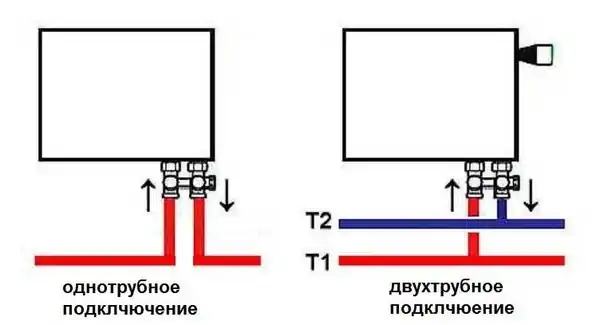

Нижняя

Встречается реже прочих, поскольку обладает меньшим коэффициентом полезного действия. Обе трубы подключают к нижней части батареи. Средние потери составляют 15%.

Фото 2. Однотрубный и двухтрубный способ нижнего подключения батареи отопления. Во втором случае нужно больше материалов.

Из плюсов следует выделить возможность монтажа в полу, что скрывает обвязку. А для компенсации низкого КПД рекомендуется устанавливать более мощный радиатор.

Не следует использовать подобную схему в обвязке без насоса, поскольку возникает явление вихря. Поток разогревает поверхность труб, увеличивая теплоотдачу при естественной циркуляции воды. Явление пока не изучено, поэтому непонятны возможные последствия.

Боковая или односторонняя

Соответствуя названию, трубы включают с одного бока: у верхнего и нижнего углов. Подобный вариант установки используют в домах с вертикальными магистралями, например, в многоквартирных. Эта схема не применяется при подводке теплоносителя снизу, поскольку значительно усложняется монтаж.

Фото 3. И однотрубная, и двухтрубная системы позволяют выполнить боковое подключение батареи. В первом случае обязателен байпас.

Обладает высоким КПД, чуть меньшим, чем диагональная схема. Это касается радиаторов с 10 и менее секциями. Длинные батареи хуже прогреваются, поскольку рабочей жидкости приходится совершать долгий путь в одну сторону.

Важно! Этот фактор не затрагивает панельные теплообменники, в которые ставят специальные стержни, улучшающие подачу

Двухтрубная схема

В этой схеме присутствует два контура — подача и обратка. По первому контуру теплоноситель поступает на радиаторы отопления (алюминиевые, биметаллические, чугунные или стальные), а по второму он отводится к котлу. Но что удивительно, теплоноситель равномерно распределяется по всем батареям, что и является огромным плюсом этой схемы подключения.

Немаловажный момент — с двухтрубным подключением появляется возможность регулировать температуру в каждом отдельном радиаторе путем открытия или закрытия прохода в него. Здесь устанавливается обычный отсекающий вентиль, который позволяет увеличивать или уменьшать объем теплоносителя в каждой батарее.

Двухтрубная схема

Естественное или принудительное движение воды

Существует два различных вида циркуляции теплоносителя в системе отопления:

Естественная.
Принудительная.

Первый вариант можно считать более бюджетным. В данном случае не приходится монтировать специальный насос для циркуляции теплоносителя.

Естественная циркуляция теплоносителя применяется чаще в загородных домах небольшой площади. Главным условием при монтаже трубопроводов является небольшой уклон в сторону движения теплоносителя. Он нагревается в котле и при расширении циркулирует по трубе подачи, проходит через смонтированные радиаторы отопления и по обратке поступает обратно в котел самотеком.

Принудительная циркуляция используется в загородных домах большой площади. В данном случае следует выполнить монтаж циркуляционного специального насоса. Мощность насоса подбирается исходя из площади дома, монтируется оборудование, как на подаче, так и на обратке.

На подаче лучше смонтировать насос в том случае, если циркуляция теплоносителя будет выполняться по обе стороны от обогревательного котла. Если циркуляция теплоносителя идет только в одну сторону от котла, то лучшим вариантом является монтаж насоса на обратке (можно даже «скрыть» его рядом с котлом).

Для принудительного удаления из системы воздуха монтируются краны Маевского на каждом радиаторе (могут идти в комплекте с прибором).

Однотрубная схема подключения радиаторов отопления в частном доме

Система отопления с однотрубным подключением батарей прекрасно справляется с обогревом частного дома в несколько этажей. Простота и ценовая доступность делают этот тип системы самым распространённым.

Отличить однотрубное подключение очень просто. Единая магистраль трубопровода, по которому циркулирует теплоноситель, закольцована и замыкается на отопительном котле.

Все радиаторы в помещениях подключены к ней параллельно или последовательно. Теплоноситель идёт через радиальные пути сверху вниз, на вышестоящие этажи тепло проводят подающие трубы. Циркуляция жидкости может быть естественной.

Минусы однотрубного подключения:

Последовательное подключение подразумевает, что вход и обратка остаются цепью единой магистрали. А это значит, что от радиатора к радиатору температура теплоносителя будет становиться все ниже. Если сравнить нагрев первого и последнего «звена» отопительной системы, разница станет очевидна. Решением этой проблемы становится увеличение секций по ходу магистрали трубопровода. При этом стоимость может значительно возрасти.
Нет возможности отрегулировать теплоотдачу отдельного радиатора.
Давление в трубах не должно опускаться, циркуляция должна быть постоянной и равномерной. Любые перепады приведут к теплопотере. При естественном движении теплоносителя в трубопроводе соблюдайте уклон труб, что затруднительно при их низком расположении. Справиться с этой проблемой установка насоса.
Невозможно врезать контуры водяного отопления полов.

Плюсы:

Экономично и не требует большого количества материала. Соответственно сокращается масштаб работ при подключении.

С простой схемой разводки можно справиться самостоятельно, имея минимальные навыки проведения сантехнических работ. Не требует монтажа дополнительных приборов и сложных узлов.
Не требует повышенного внимания. При условии правильного монтажа будет долговечна и надёжно справится со своей задачей.
Монтируется как в одноэтажном помещении, так и в несколько этажей.
Трубопровод в большинстве случаях расположен низко, что открывает простор для декорирования и маскировки отопления при создании интерьера помещения.

Принципы установки: фото

Часто встречается расположение магистрали вдоль стен комнаты, параллельно, или под небольшим уклоном к плоскости пола. Различия возникают только в схемах врезки трубы в радиатор.

Фото 1. Так выглядит схема однотрубного подключения с естественной циркуляцией теплоносителя с уклоном магистрали.

Самый простой способ подключения открытого типа с установкой расширительного бака в высшей точке разводки. Радиаторы врезаны последовательно, трубопровод находится внизу, вход и выход расположены на противоположных частях. Предпочтительна установка насоса.

При естественной циркуляции теплоносителя необходим не допускающий застоя «разгонный коллектор» и дальнейшее соблюдение уклона магистрали. Для предотвращения появления воздушных пробок устанавливаются краны Маевского или воздухоотводчики.

Фото 2. Стандартный кран Маевского, используемый для предотвращения возникновения воздушных пробок.

Усовершенствованное подключение однотрубной системы получило название «ленинградка». Этот способ позволяет отапливать многоквартирные дома, оставаясь простым в монтаже и экономичным в плане расхода материала. Отличие «ленинградки» заключается в байпасе — трубной перемычке между входом и выходом каждого радиатора. Его наличие позволяет равномерно регулировать температуру теплоносителя относительно удалённости от котла.

Фото 3. Однотрубная система подключения «ленинградка» с диагональным подключением радиаторов.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Естественное или принудительное движение воды?

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение

Схема подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды

Для домов площадь которых 100 м2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

Двухстороннее с верхней и нижней подачей

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи.

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

Подача — в верхний патрубок.
Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

Подача — к верхнему патрубку батареи.
Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Виды разводок труб батарей отопления

Особенности однотрубной системы

В однотрубных системах отопления радиаторы подключаются последовательно к одной трубе. Теплоноситель поочередно проходит через все радиаторы, после чего возвращается в котел для нагрева. Монтаж такой закольцованной системы обходится относительно недорого, так как позволяет сократить количество расходных материалов и объем работ, однако на этом все ее преимущества заканчиваются. К основным недостаткам таких систем относится:

невозможность точной регулировки температуры каждого отдельного прибора – срабатывание термовентиля или ручная регулировка подачи теплоносителя на первом радиаторе повлияет на работу всех последующих устройств;
при проходе через первые радиаторы температура теплоносителя постепенно снижается и на удаленном от источника нагрева участке она может быть ниже на 15-20 °C, чем на выходе, что требует установки более мощных и, соответственно, более крупных и дорогих отопительных приборов.

Из-за этих особенностей применение такой системы разводки наиболее оправдано на дачах или в небольших загородных домах, в которых количество радиаторов не превышает 3-5 штук, в противном случае ее работа будет неэффективной.

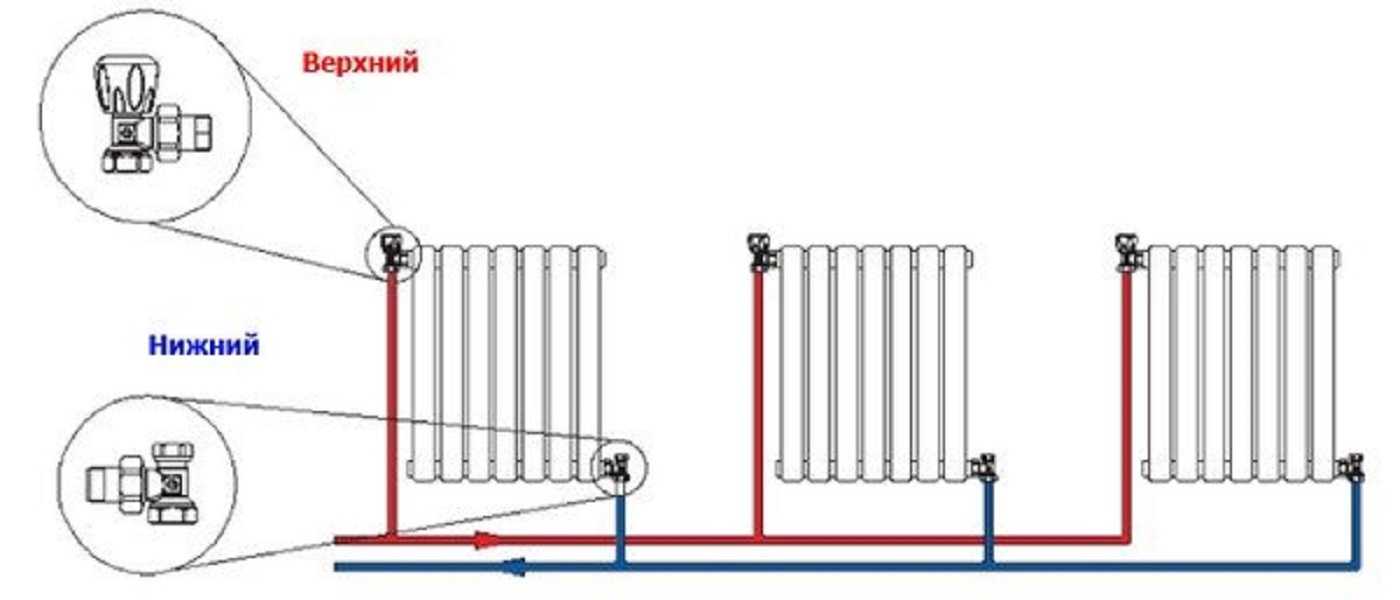

Особенности двухтрубной разводки

Двухтрубная система более прогрессивна, экономична и удобна в эксплуатации. В этом случае монтируется две отдельных магистрали: по одной из них теплоноситель подается к радиаторам (при этом ответвления создаются на каждый отдельный прибор), а по второй он возвращается к источнику нагрева. Такую систему отличают следующие преимущества:

возможность регулировки режима работы каждого отдельного прибора;
минимальные потери тепла в процессе транспортировки теплоносителя;
отсутствие потребности в установке более мощных приборов даже в удаленных комнатах.

Единственный недостаток двухтрубных систем – большие капитальные вложения в приобретение материалов и оплату работ

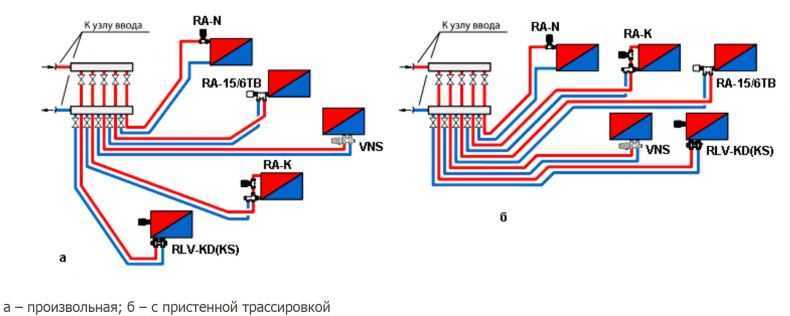

Особенности лучевого способа подключения

Лучевая (коллекторная) разводка – наиболее прогрессивный и эффективный способ подключения, обеспечивающий максимальную экономию энергоносителей и удобство управления работой радиаторов. В этом случае теплоноситель сначала поступает на коллектор (распределитель, который может оснащаться терморегуляторами, расходомерами и другими дополнительными устройствами), а уже к нему подключается подача и обратка каждого радиатора. Если раньше такие системы использовались преимущественно в частных домах, то сейчас довольно часто их применяют не только в элитных, но и в стандартных многоквартирных новостройках. Основными преимуществами таких систем являются:

максимально точная регулировка температурного режима работы каждого отдельного прибора, а также возможность применения единой системы управления;
максимальное снижение теплопотерь – проходящая через бетонную стяжку труба служит своеобразным аналогом теплого пола, отдавая большую часть тепла на нагрев помещения;
удобство и разнообразие выборов вариантов управления (при помощи установленных на самом коллекторе вентилей и расходомеров, термовентилей на каждом радиаторе, автоматических систем управления и т.д.).

Особенностью таких систем является необходимость прокладки отдельной ветки подачи и обратки к каждому радиатору в бетонной стяжке, что приводит к существенному увеличению объема работ и расхода материалов. Теоретически при такой системе может применяться любой способ подключения радиаторов, но в абсолютном большинстве случаев устанавливается нижний подвод трубы.

Какие выбрать радиаторы отопления

При выборе модели радиаторов отопления ориентируются не на свои предпочтения, а на важнейшие показатели:

Способность реагировать на повышение/понижение tº системы.
Время прогревания радиатора и способность удерживать тепло без подачи теплой воды.
Рабочее давление системы, что является определяющим при подсоединении отопления в многоквартирном доме и менее существенно в частном секторе (самоточная и принудительная циркуляция). Эти расчеты на радиаторы измеряются в барах или атмосферах (в пределах 3 – 10 единиц).
Модульная вариативность или доступное наращивание количества секций.
Способность работы в замкнутой системе, снабженной автоматикой, и регулировка тепла в доме с термореле.
Доступ к промывке засорений и устранения воздушных пробок.
Тепловая мощность отопительных приборов, на нее ориентируются при обеспечении теплом больших площадей (на 10 м² идет порядка 1кВт).

Большинство радиаторов, предлагаемых в торговой сети, пригодны к монтажу системы с большим количеством секций при любой схеме подключения. Конструктивно они бывают панельные и секционные.

Радиатор панельного типа

Панельные радиаторы заводской сборки гарантируют герметичность установки в помещении. Они рассчитаны на силу гидроудара, поэтому в городских квартирах такой формат в предпочтении.

Есть также дизайнерские и узкоспециализированные приборы отопления, которые призваны решать определенную задачу, даже если это будет в минус потокам теплого воздуха. Предлагаются и плинтусные конвекторы, не влияющие на дизайн помещения. Но их чаще приобретают для офисов и торговых залов, чтобы работать в системе с тепловыми завесами на входе.

Можно приобрести радиаторы отопления из разных материалов:

чугунные;
латунные;
медные;
стальные;
алюминиевые;
биметаллические;
композитные;
металлопластиковые;
из высокотехнологичных сплавов.

Дизайнерские варианты отличаются эстетикой – батареи не экранируют, скрывая место их расположения. Нередко это вполне самостоятельный декор необычной конфигурации. Единственный их недостаток – высокая стоимость.

Чугунный радиатор с декоративной поверхностью может стать украшением интерьера

Наиболее удобны в эксплуатации отопительные приборы простой конструкции с высокой степенью защиты от коррозии. Это нержавейка, хромирование и композитные материалы с пластиковым покрытием. Данные модели можно применять в многоквартирном и частном доме – любой вариант схемы подключения радиаторов.

Биметаллические радиаторы отопления

Батареи данного типа наверняка придутся по душе тем, кто хочет оснастить дом надежными устройствами и при этом не потратить на них много денег.

К преимуществам таких установок также можно отнести то, что они:

Легко выдерживают интенсивную эксплуатацию;
Не капризны в плане подбора теплоносителя.

Исходные материалы и рабочие характеристики

Производятся биметаллические батареи из двух материалов:

Алюминия;
Сплава меди и стали.

Данная технология позволяет наделить изделия сразу двумя немаловажными параметрами:

Высокой тепловой отдачей;
Устойчивостью к коррозии.

Хорошую эстетику таким батареям обеспечивает наличие покрытия из глянцевой или матовой эмали.

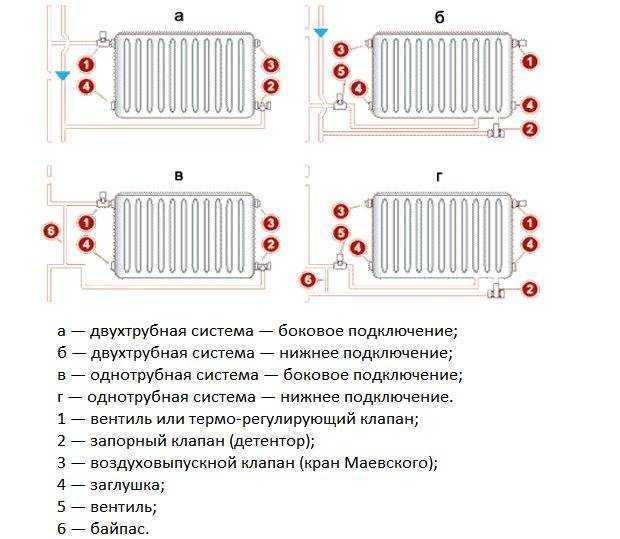

Как подключить радиаторы к однотрубной системе отопления

Широко распространена благодаря дешевизне и простоте монтажа. В большинстве многоквартирных домов обвязка выполнена именно этим способом. В частных строениях она встречается реже. Радиаторы включают в разводку последовательно. Теплоноситель совершает круг из котла, по очереди посещая каждую батарею. Из крайнего участка цепи жидкость возвращается в обратный вход.

Подобная система обладает парой недостатков:

Невозможность регулировки отдельных радиаторов. Установка контролёра возможна, но управлению поддаётся только полная цепь.
Последовательное подключение ведёт к ухудшению прогрева в дальних участках обвязки, поскольку рабочая жидкость теряет тепло в пути.

Цены: итоговая таблица

Модель	Рабочее давление, атм	Максимальное давление, атм	Теплоотдача, Вт*	Стоимость 1 секции, руб.	Цена, за 1 кВт мощности, тыс. руб.
Loten Grey V 1750	16	24	208	3400-4000	19
КЗТО Гармония 1-1750	15	20	512	1200 – 2100 (отпускная с завода)	2,3–4
Arbonia 2180	10	15	209	3000 – 4000	15–20
Royal Thermo PianoForte Tower	15	45	200	2000	10
Mandarin 1200 Alum	15	16	210	3500 – 4000	16–19
Purmo Vertical	6	10	В зависимости от размера	По прайсу

*Примечание. Измерения проводятся при разности температуры теплоносителя и воздуха в помещении равной 70ОС

Выбирая вертикальные радиаторы, следует обращать пристальное внимание на заявленные производителем и подтверждённые сертификатами технические характеристики изделий. В этом случае удастся избежать аварий в системе отопления и дополнительных расходов на ремонт оборудования

Радиаторы отопления
