Вентили на батареи отопления

Функции регулировочного крана

Регулировочные краны применяются в обвязке системы отопления

Согласно общепринятой классификации регулировочный вентиль для отопления относится к элементам запорной арматуры, входящей в обвязку системы. Его основное назначение – открытие и закрытие канала для прохождения теплоносителя непосредственно через батареи. Современные требования к обустройству обвязки предписывают обязательное оснащение отопительных систем запорными элементами различного типа.

Их наличие позволяет при аварии перекрывать движение теплоносителя и выполнять операции по устранению неполадок без удаления жидкости из труб. Помимо этого благодаря ограничению объемов циркулирующего носителя удается поддерживать комфортное распределение температур в частном доме или квартире.

Зачем нужны краны

В первую очередь следует сказать, что в народе принято называть краном любое устройство для управления потоком жидкости, которое имеет рукоятку. Технически же правильней называть краны запорной арматурой.

Причем последняя позволяет лишь полностью перекрывать или открывать поток теплоносителя, но не регулировать его поток. Для регулирования же используются вентили и клапаны.

Как правило, на входе в радиатор устанавливают именно регулирующую арматуру, которая выполняет следующие функции:

Позволяет отключить батарею, что может потребоваться по разным причинам.
Позволяет перекрыть теплоноситель для промывки прибора или ревизии.
В ручном или автоматическом режиме регулирует поток теплоносителя и тем самым температуру радиатора.

Следует учитывать, что разные типы арматуры могут обладать разными функциями. Ниже ознакомимся с особенностями и устройством всех типов кранов, которые применяют совместно с радиаторами системы отопления.

Схема устройства шарового крана

Зачем нужна запорно-регулирующая арматура при установке батареи

Вообще в эту категорию устройств стоит отнести не только краны различных типов, но и различные заслонки, задвижки. А запорная арматура для радиаторов отопления включает еще и заглушки, которые устанавливаются на отверстия в боковой части батареи.

При установке батареи желательно использовать:

пару шаровых кранов – они пригодятся для того, чтобы быстро прекратить поступление теплоносителя в батарею. Для этого устраивается байпас, а запорная арматура устанавливаются на подающую и обратную трубу;

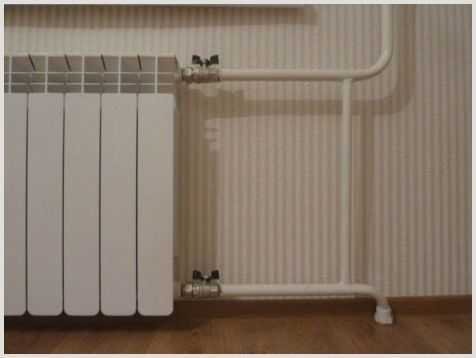

Байпас повысит надежность отопительной системы

при подключении радиатора к системе может использоваться специальный запорный кран, в котором предусмотрена возможность быстро спустить воду.

Из регулирующий устройств полезным будет автоматический терморегулятор, он позволит изменять теплоотдачу каждой батареи в отдельности. Благодаря этому можно будет сэкономить на отоплении, да и в доме будет комфортнее.

Обратите внимание!. К самому радиатору подключается терморегулятор, далее идет запорный кран, затем – трубка байпаса

Только при такой последовательности работать система будет нормально.

Другие виды

Иным видом кранов являются вентили, которые обеспечивают регулировку напора воды

Выбирать этот элемент нужно очень осторожно, поскольку он должен по маркировке подходить к определенной коммуникационной системе. Вода в трубопроводе должна циркулировать в одном направлении

Для чугунных или иных труб отопительной системы нужно приобретать вентиль, оснащенный коническим клапаном. Он открытый, поэтому пропускает много воды — теплоотдача конструкции будет высокой. При необходимости, когда комната чрезмерно нагревается, можно снизить теплоотдачу и уменьшить поток горячей воды. можно самостоятельно регулировать воду.

Вентиль регулировочный используется в автономном отоплении, но в них нет датчика температуры и специальной шкалы. Также вентиль может оснащаться термоголовкой или терморегулятором.

Разновидности приспособлений для сброса воздуха

Любая полезная вещь, в том числе и кран Маевского, развивается, усовершенствуется, становится более удобным в эксплуатации и функциональным. Появляются различные разновидности, что приводит к появлению такого вопроса, а что лучше? Не исключением является и кран Маевского, который сегодня производится в двух вариантах. Какой кран Маевского установить? А вот с этим вопросом мы и разберемся дальше.

Классический ручной кран Маевского. Его основным достоинством считаются компактные размеры – на батарее такой кран практически незаметен. Тем не менее для его работы требуется дополнительное приспособление, которое имеет свойство теряться – это небольшой ключик с квадратным отверстием. Ключ для крана Маевского надевается на винт с квадратной головкой и позволяет удобно вращать ее – чтобы это приспособление не терялось, его оставляют на батарее. Но по всем известному закону он все равно куда-то девается – предвидя это, производители таких изделий делают на квадратной головке крана дополнительную прорезь под отвертку. Также существует кран Маевского с несъемным воротком, который полностью снимает проблемы, связанные с использованием ключика, но добавляет новую проблему, связанную с детьми и их любознательностью. Третий вариант ручного крана Маевского предусматривает использование обычного рожкового ключа – то есть перекрывающий винт в нем имеет шестигранную головку. По мнению многих людей, это самый оптимальный вариант, который позволяет стравливать воздух с отопления даже в ситуациях, когда радиаторы отопления посажены в нишу, и отверткой до крана не добраться.Ручной кран Маевского: принцип работы фото

Автоматический кран Маевского. Он вообще полностью решает все вопросы удаления воздуха из отопительной системы – работает он самостоятельно и выгоняет воздушные пробки по мере их появления

Ничего здесь крутить не нужно, что и привлекает внимание всех людей. Всем хорош автоматический воздухоотводчик для отопления, кроме двух моментов. Во-первых, его большие размеры – к примеру, на батарее он смотрится грубо и некрасиво, а если батарея установлена немного не так, как положено, он вообще может не поместиться под подоконником

Придется делать переустановку, что не всегда возможно и не всегда хочется. Во-вторых, это механика, в которой используется пружинный клапан – механике, работающей в воде, свойственны постоянные поломки. Ее клинит, пружина ржавеет – в общем, адекватно работают они только пока новые. Изготавливаются такие автоматы в различных исполнениях – прямые, угловые и комбинированные с другими приборами.Автоматический воздухоотводчик для отопления фото

Во-первых, его большие размеры – к примеру, на батарее он смотрится грубо и некрасиво, а если батарея установлена немного не так, как положено, он вообще может не поместиться под подоконником. Придется делать переустановку, что не всегда возможно и не всегда хочется. Во-вторых, это механика, в которой используется пружинный клапан – механике, работающей в воде, свойственны постоянные поломки. Ее клинит, пружина ржавеет – в общем, адекватно работают они только пока новые. Изготавливаются такие автоматы в различных исполнениях – прямые, угловые и комбинированные с другими приборами.Автоматический воздухоотводчик для отопления фото

Подводя итоги и решая вопрос, какой кран Маевского лучше устанавливать, можно сказать только одно: надежнее всего – это ручной вариант. Тем не менее существуют такие обстоятельства, когда лучше устанавливать автоматический сброс воздуха – тогда, когда он устанавливается в плохо доступное место, в котором воздух приходится сбрасывать часто.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

посередине оконного проема, допустимое отклонение — 2 см;
расстояние от радиатора до пола — 8-12 см;
до подоконника — 10-12 см;
от задней стенки до стены — 2-5 см.

Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как выбрать трубы из полипропилена читайте тут.

Какие краны лучше устанавливать

Если не нужна особая регулировка температуры, то достаточно будет установить обычный регулировочный вентиль или шаровой кран. Такие устройства весьма легко установить, и они несложны в эксплуатации. Такие краны устанавливаются очень часто в квартирах и домах.

Причем шаровые имеют только два положения, то есть либо отопление есть, либо его нет, регулировочные вентили способны регулировать расход и тем самым уменьшать или же увеличивать температуру в доме, но при такой регулировке невозможно измерить точную подачу и температуру.

Если же наоборот необходима полная, а главное – точная регулировка температуры воздуха в комнате, то необходимо ставить термостатические клапаны, которые смогут это обеспечить.

Обычно такие клапаны либо имеют градуировку, соответствующую определенной температуре, а совсем продвинутые модели имеют небольшой дисплей, показывающий точную температуру, напор и расход. Такие устройства стоят обычно дороже, чем предыдущие, но обеспечивают больший комфорт и удобство.

Краны для радиатора отопления

Каким производителям можно доверять?

Рынок предлагает большой выбор запорно-регулировочной арматуры авторитетных брендов и неизвестных компаний.

В рейтинге популярности лидируют вентили шведского бренда Esbe, отличающиеся надёжностью и долговечностью. Не менее качественные изделия выпускает корейский концерн Navien.

Трехходовые полностью автоматические клапаны с высокой точностью регулировки изготавливает Danfoss (Дания). Изделия американской марки Honeywell отличаются простой конструкцией и удобством установки. Сочетание демократичной цены и качества — отличительная черта клапанов компании Valtec.

Виды регулировочных кранов и их параметры

К разновидностям специальной запорной арматуры для управления подачей тепла в радиатор относят:

регуляторы, изготавливаемые в виде клапанных механизмов с термическими головками, задающие фиксированную температуру;
шаровые затворы;
особые балансировочные вентили, управляемые от руки и устанавливаемые в частных домах – с их помощью удается равномерно обогревать внутридомовые пространства;
стравливающие воздушные клапаны – ручные механизмы Маевского и более совершенные автоматические отводчики воздуха.

Список дополняется образцами вентильных регуляторов, используемых для промывания батарей и слива воды. К этому же классу относят и обратный клапан, препятствующий движению теплоносителя в противоположную сторону в сетях с принудительной циркуляцией.

К числу показателей, характеризующих работу любых типов запорных вентилей, относят:

типоразмеры приборов, по которым они подбираются к конкретным видам радиаторов;
давление, выдерживаемое в рабочих режимах;
предельная температура носителя;
пропускная способность изделия.

Для правильного выбора запорного вентиля потребуется учитывать все параметры в совокупности.

Механизм запирания крана

Кран для системы отопления имеет стандартный механизм запирания, строение которого зависит от его типа. Работа устройства контролируется при помощи специальной рукоятки или ручки на самом вентиле. Ручка приводит кран в действие и помогает двигать его вокруг своей оси. Если повернуть вентиль по направлению к патрубкам или входу трубопровода, поток теплоносителя будет остановлен. Обычно вентиль открывают для обеспечения максимальной подачи жидкости, чтобы обеспечить помещение теплом. Кран можно регулировать и ставить на нужный уровень, поворачивая против часовой стрелки. Для удобства на устройстве есть специальные выступы, указывающие на уровень ограничения при его открытии.

После закрытия крана циркуляция теплоносителя прекращается полностью. Его закрывают, когда требуется понизить температуру радиатора до минимального уровня, к примеру, в летний сезон. В закрытом положении ручка вентиля должна образовывать угол в 90 градусов между осью и трубопроводом. В этом случае движение рукоятки идет по часовой стрелке в соответствии с выступами, чтобы циркуляция жидкости останавливалась не сразу и равномерно. Если кран заклинило, понадобится снять фиксирующую гайку и рукоятку при помощи ключа для регулировки штока. Чтобы поставить его в нужное положение, прижимную втулку под шестигранником разрабатывают и фиксируют свободнее.

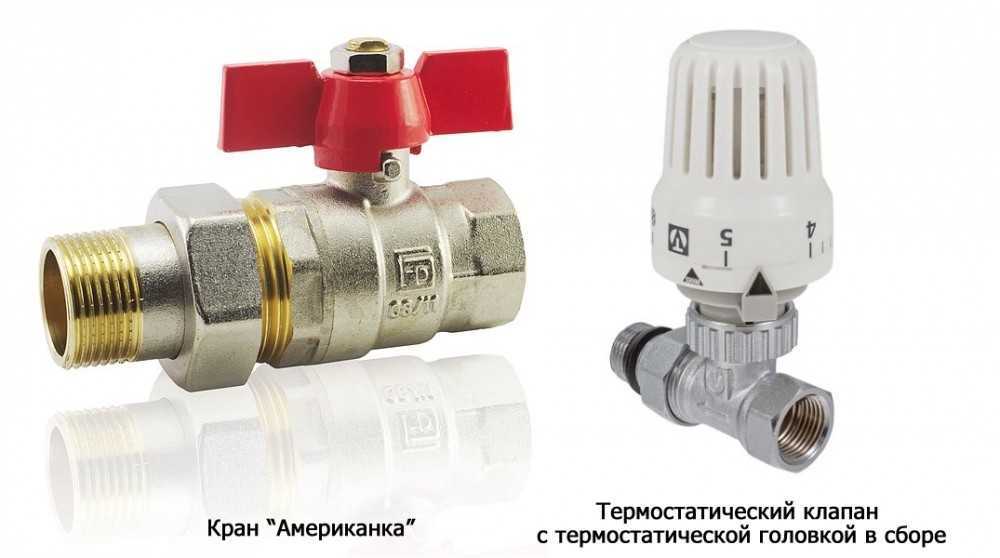

Виды кранов для батарей

Для установки на батарее предназначаются:

запорная арматура для радиаторов (шаровые краны полуоборотные);
воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
балансировочные вентили для радиаторов;
регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются:

по материалу изготовления корпуса (латунь, силумин, полипропилен);
по конструкции (прямой и угловой);
по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

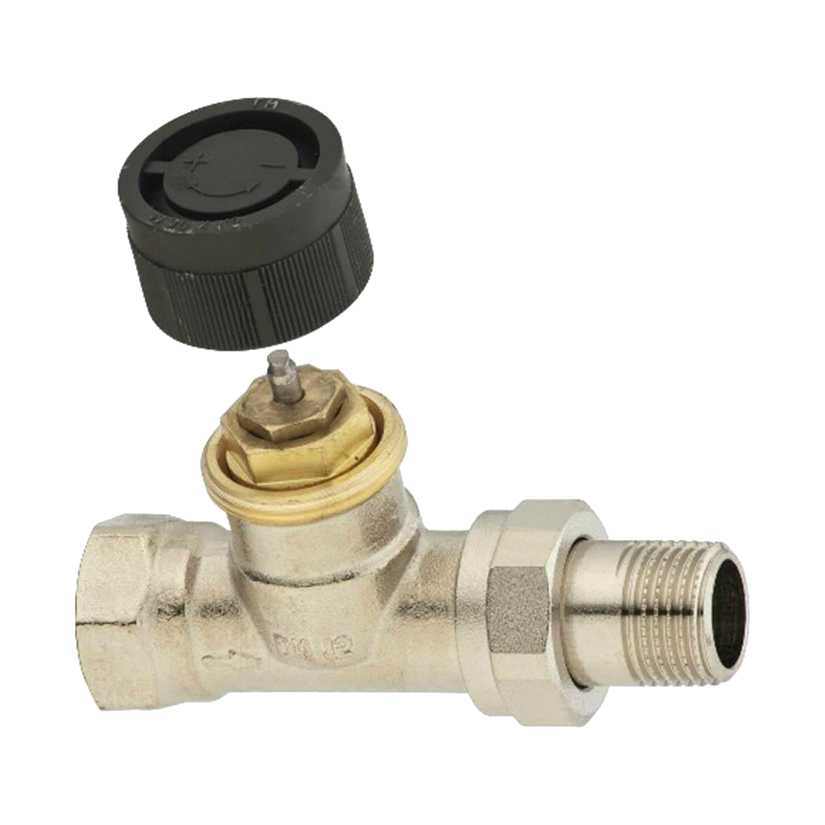

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Промывочный кран

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

Балансировочный вентиль

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Кран «Маевского»: для чего нужен и как пользоваться

Это небольшое устройство — одна из разновидностей воздухоотводчиков. Воздухоотводчики бывают автоматические и механические. Кран «Маевского» относится к категории механических. То есть сам он ничего не делает, необходимо выполнить некоторые действия, чтобы он сработал. Ставят его для того чтобы можно было легко удалять воздух из батарей. Находится вверху радиатора справа или слева. Там, где есть свободное место для установки.

Внешний вид крана «Маевского»

Часть радиатора, где будет стоять воздухоотводчик, во время монтажа немного приподнимают (выше второго края примерно на 1 см). Тогда весь воздух будет скапливаться в этой части и отводиться полностью.

Сам кран «Маевского» — это небольшая шайба с резьбой, запаянная в пластиковом корпусе. Имеется в ней сквозное конусообразное отверстие ебольшого диаметра. Внутри отверстия почти на всю длину нанесена резьба. С лицевой стороны туда вставляется металлический конус с аналогичной насечкой. Для того чтобы вкручивать/выкручивать его было удобно, на вершине имеется продольная канавка. В нее вставляется специальный ключ (идет в комплекте) или обычная отвертка.

Еще на корпусе есть небольшая пластиковая шайба с отверстием сбоку. Через это отверстие и выходит воздух. Шайба свободно проворачивается и вы можете отверстие направить в ту сторону, в какую вам удобно.

Спускать воздух из батарей с его помощью легко: нужно вставить отвертку в прорезь и провернуть на один оборот

Теперь о том, как спускать воздух из радиатора. Вставляете отвертку в паз, поворачиваете на один оборот влево. Сразу появляется характерный звук: шипит воздух. Постепенно с воздухом начинает выходить и вода. Но не пугайтесь, ее будет немного. Для сбора вполне хватит небольшой емкости или тряпки. Когда вода пошла сплошной струйкой, кран можно закрывать. Вставляете снова отвертку и поворачиваете, но уже по часовой стрелке. Не бойтесь перепутать направление: резьба достаточно длинная, и один или два оборота ничего не изменят. А вот выкручивать запорный конус полностью лучше не нужно: если давление в системе приличное, вам трудно (или невозможно) будет вернуть его на место.

Вместо этого устройства можно ставить обычный кран, хоть тот же шаровой, но с точки зрения эстетики он проигрывает

Обратите внимание, что кран «Маевского» неэффективен при установке на чугунные радиаторы. Из-за особой конструкции они требуют установки именно крана: чтобы удалить воздух из верхушек секций приходится сливать приличное количество воды

А с этим небольшим устройством это невозможно.

Есть еще автоматические воздухоотводчики. Обычные модели на радиаторах ставят редко: массивные они, и направлены должны быть вверх. Эти устройства имеет смысл ставить в верхней точке индивидуальной системы отопления, в группе безопасности или перед насосом (если у него нет функции отведения воздуха). Зато есть специальные автоматические радиаторные воздухоотводчики, которые и места занимают немного, и в контроле особом не нуждаются.

Как поставить кран «Маевского» на батарею смотрите в видео.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%.
Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Это интересно: Микатермический обогреватель: устройство, достоинства и недостатки

Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: “Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств”). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Установка запорной арматуры

на вводе тепломагистрали в здание;
на всех стояках отопительной системы;
на месте выхода трубы из элеваторного узла;
в верхних точках отопительного контура.

Регулировка системы отопления при помощи дополнительной арматуры поможет быстро и эффективно наладить ее стабильную работу, выполнять терморегулирующую функцию — выключить подачу тепла в экстренных случаях или демонтировать ту или иную секцию с целью ремонта или замены. Таким образом, применение запорной арматуры существенно повышает безопасность всей отопительной системы и облегчает ее ремонт и регулярное обслуживание.

Как установить кран на батарею

Для того чтобы иметь возможность перекрыть воду в системе, следует установить по одному шаровому крану на подаче и обратке. Если не предусмотрена установка другой терморегулирующей аппаратуры, имеет смысл подсоединить вентили непосредственно к входу радиатора.

Сначала на трубу накручивают вентиль, после этого в радиатор монтируется сгон, после этого кран подводится к радиатору и система скрепляется при помощи накидной гайки.

Функция крана для радиатора

Разновидности кранов в зависимости от принципа действия и целевого назначения

Большинство современных радиаторов способны выполнять свои основные функции без использования дополнительных элементов. Но существуют ситуации, при которых кран на радиатор для отопления просто незаменим. Это происходит, когда нужно установить, убрать или заменить батарею, проверить ее работоспособность, протестировать после монтажа либо провести другие работы. Регулировочный смеситель помогает частично перекрыть тепловую подачу во время промывания или профилактической диагностики различных элементов системы. Это позволяет заметно сократить время, потраченное на ремонтные работы, поскольку не понадобится полностью сливать воду во всей отопительной системе.

Кран также дает возможность остановить работу батареи в одном помещении, если эту комнату не нужно отапливать в течение определенного периода. При помощи устройства можно регулировать подачу тепла в автоматическом либо ручном режиме, убирать воздушные пробки из батарей, из-за которых система не будет нормально функционировать. Стандартные и шаровые краны для отопления необходимы для регулировки температурного режима в помещении. К примеру, если весной в центральной системе еще не отключили отопление, поменять температуру радиатора будет невозможно без помощи вентиля.

Частые ошибки и проблемы при установке

Поскольку головка термостата при работе должна свободно контактировать с воздухом, при монтаже устройства нельзя допускать следующих ошибок:

Устанавливать головку в вертикальном положении. На термостатическую головку будет попадать воздух, нагретый подводящей трубой, что не позволит ей правильно оценить температуру в помещении.
Устанавливать прибор без учета направления потока.
Закрывать доступ к клапану основной воздушной массы мебелью, плотными шторами, декоративными экранами и т.д.
Размещать под широким подоконником или в нише, где существует зона повышенного нагрева.

Ошибки в размещении термостатической головки приводят к созданию вокруг нее зоны с более теплым воздухом, чем в помещении. Поэтому прибор заблокирует движение теплоносителя слишком рано и не позволит создать в комнате оптимальный температурный режим.

Устройство и принцип работы

В состав термоклапана входит два основных узла:

Клапан.
Термостатическая головка.

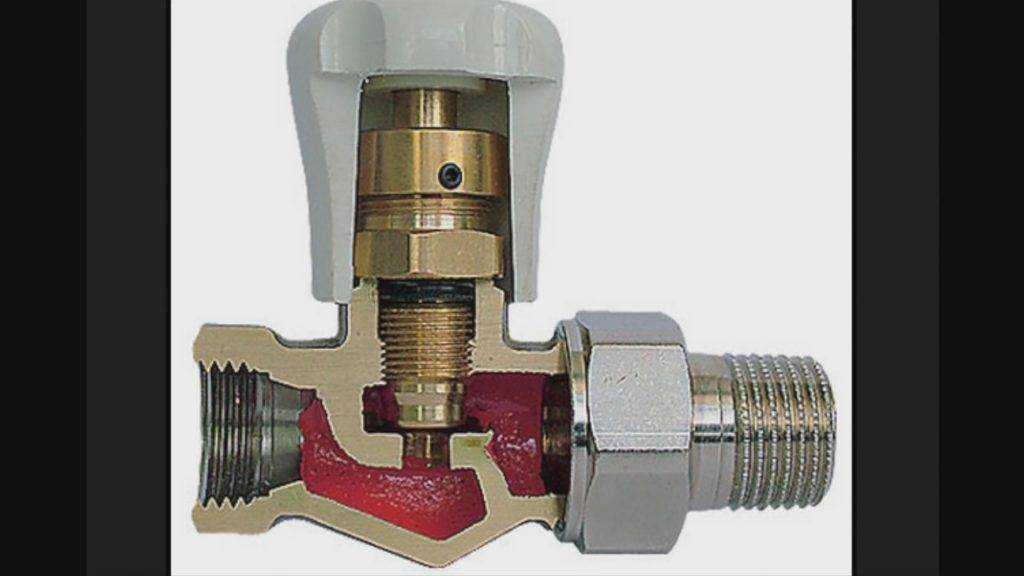

Конструкция термостатического клапана представляет собой полый корпус с крышкой. Внутри него находится подвижный шток с уплотнительной поверхностью, обеспечивающей герметичное перекрытие седла клапана. Шток подпружинен возвратной пружиной, для ее фиксации предусмотрено кольцо с шайбойц.

Резьбовая крышка клапана оснащена сальниковым узлом, состоящим из сальникового кольца и гайки. Для обеспечения дополнительной герметичности соединению на штоке установлено уплотнительное кольцо.

Радиаторный термоклапан присоединяется к приборам посредством полусгона, имеющего контргайку с тефлоновым вкладышем. Он закреплен на корпусе прибора накидной гайкой через уплотнительную прокладку.

В полости термостатической головки расположен сильфон, наполненный термореагирующим веществом, и шток. При повышении температуры наполнитель в сильфонной емкости расширяется и воздействует на шток, который, в свою очередь, передает усилие через удлинитель на шток термостатического клапана. Когда шток клапана опускается, он перекрывает поток теплоносителя.
