Подключение батарей отопления в частном доме

Где лучше устанавливать радиатор?

Отопительные радиаторы, устанавливаемые в любом помещении, помимо отопительной функции, имеют еще одну, не менее важную – защитную. То есть, поток теплого воздуха, идущий от отопительного прибора, создает своеобразный щит, который защищает помещение от проникновения холодного воздуха. И, в таком случае, не имеет значения, каким образом подключены радиаторы – параллельное подключение радиаторов отопления или это последовательное подключение радиаторов отопления.

Поэтому – параллельное или последовательное подключение батарей отопления будет в таком случае – не имеет значение.

Для того чтобы помещение было максимально защищено от холода, прежде чем приступать непосредственно к установке радиаторов, необходимо правильно определить места, где они будут располагаться

Это не лишняя мера предосторожности – ведь в дальнейшем изменить что-либо возможности не будет

В частности, есть несколько правил относительно того, на каком расстоянии от поверхностей должен быть установлен отопительный прибор:

• от нижней точки подоконника до верхней точки радиатора должно быть не менее 10 см;
• от поверхности пола до нижней точки радиатора должно быть не менее 12 см;
• от задней стенки радиатора до стены должно быть не менее 2 см.

Подготовительные действия

Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.

Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.

Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.

Как подключить два радиатора отопления, схема

1. Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.

Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров

При этом продумывается грамотная настройка дымохода: тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
После производится подключение магистрального трубопровода

Важно избегать изгибов при прокладке.
По периметру всего дома проходит труба, параллельно которой врезаются все батареи.. Фото 2. Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом

Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом

Фото 2. Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом.

1. Радиаторы размещаются под оконными проёмами.
2. Замыкаться такая схема должна на отопительном котле.

Внимание! Перед котлом рекомендуется поместить фильтр, очищающий теплоноситель от любых примесей

1. А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
2. В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.

При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.

Радиаторы с нижней подводкой

Выпускаются следующие виды радиаторов с нижним подключением:

• стальные панельные;
• стальные трубчатые;
• биметаллические;
• алюминиевые.

Стальные панельные радиаторы

Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.

Трубчатые стальные радиаторы

Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях

Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.

Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.

Трубчатые вертикальные радиаторы

Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.

Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.

Биметаллические радиаторы

Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.

Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).

Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.

Применение биметаллических радиаторов с нижней подводкой в частных домах не оправдано. Они годятся для промышленных и административных зданий, а также для многоэтажных домов, подключенных к централизованным котельным. Здесь наблюдается высокое давление теплоносителя, иногда случаются гидроудары. Поэтому нужны именно биметаллические радиаторы, стойкие к повышенному давлению и прочим неприятностям. В частных домах, подключенных к автономным системам, установка биметаллических радиаторов приведет к практически бесполезным затратам.

Функция напора в отопительной системе

Рабочее давление в системе отопления служит для поддержания высокого КПД контура искусственного обогрева. Условие обеспечивает доставку горячей воды с котельной к конструкции жилого дома, пока радиаторы не возьмут на себя некоторое количество тепловой энергии.

Напор отопительных сетей насчитывает несколько видов:

• статический – определяющий давление на внутренние стенки трубопроводов в зависимости от этажности строения, причем жидкость остается неподвижной;
• динамический – формируется вследствие запуска центробежного насоса и подаваемого носителя;
• рабочий, представляется суммой первых двух давлений, обеспечивающий беспрерывное функционирование всех элементов отопительной системы.

Последняя включает циркуляционный насос, генератор тепла, расширительный бак и трубы.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Циркуляция и виды подключения радиаторов отопления

Жидкость-теплоноситель (обычно вода) перемещается в системе отопления 2 методами – естественно и принудительно.

При обеспечении принудительного перемещения в систему включается специальный . Подобный насос мы рассматривали на примере системы . Благодаря этому насосу и происходит движение воды. Он может быть встроен в прибор отопления (котел), а может быть дополнительно смонтирован на трубопроводе обратки. Когда планируется использовать насос, то место установки необходимо определять заранее.

Название естественной циркуляции говорит само за себя. В его основе лежит основополагающие физические законы. Подобный способ циркуляции является лучшим вариантом для домов, которые находятся в зоне с частыми отключениями электричества. Котлы в подобных системах тоже энергонезависимы.

В целом схемы подключения отопления выбираются не только исходя из способа циркуляции

Помимо всего прочего стоит принимать во внимание длину труб и отдельные нюансы их прокладки.

Односторонняя схема подключения радиатора

Подобный способ рассчитан на то, что оба трубопровода (и подающий, и обратка) подключаются на одном ребре радиатора. Наиболее оправдан этот способ в 1-этажных домах, при планировании монтажа до 15 секций батарей. Если же число планируется больше 15, то следует выбрать другой способ, т.к. как уже говорилось выше, последние в цепи батареи не будут прогреваться достаточно хорошо.

Седельное и нижнее подключение радиаторов

Этот метод предназначен при прокладке трубопроводов в полу. При такой укладке над полом будут выступать маленькие трубки, к которым впоследствии и будут подключаться батареи. Подводящий трубопровод подключается на одной стороне, а обратка – на другой. Этот вариант обладает следующим недостатком: верхняя часть батареи не всегда прогревается полностью и происходить до 15% теплопотерь.

Диагональное подключение радиаторов

Этот способ подключения наилучший для тех отопительных устройств, которые имеют значительное число секций. С подобным вариантом теплоноситель лучше всего распределяется, а это ведет к максимальной теплоотдаче. Принцип соединения очень прост – верхний патрубок монтируется к подающему трубопроводу, а нижний – к обратному. Теплопотери достигают лишь 2%.

Многие домовладельцы не довольны эффективностью отопления своей квартиры. Особенно остро этот вопрос встает во время сильных холодов. Иногда плохой обогрев связан с износившимся радиатором. В этом случае проводят замену отопительной конструкции на более производительное и мощное оборудование. Сегодня в продаже имеются керамические батареи отопления, биметаллические и . Но самыми надежными и долговечными остаются все же чугунные модели. Если же батарея находится в отличном состоянии, менять ее нецелесообразно. В этом случае можно добавить секции к радиатору. Тому, как нарастить батарею отопления, посвящена данная статья.

На данный момент схем подключения радиаторов существует несколько.

Если дополнительные секции присоединены неправильно, система будет прогреваться неравномерно. А малейшая ошибка, дефект может стать причиной протечек и прорывов

Поэтому важно знать, как правильно соединить батареи отопления, и выполнять работу аккуратно и внимательно

Способы соединения радиаторов приведены ниже:

Надо отметить, что последовательное соединение радиаторов отопления является самым надежным и экономически оправданным. Самый легкий в реализации метод – провести один общий канал подачи теплоносителя.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Схемы разводки труб

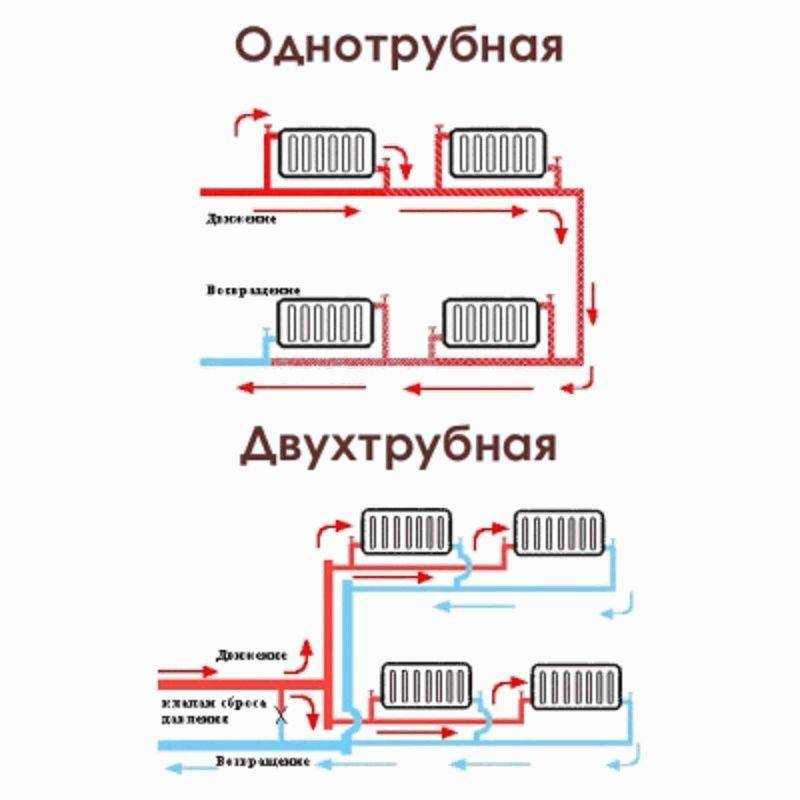

Для частных домов характерна однотрубная и двухтрубная разводка. В чем их отличие?

Однотрубная разводка

Является самым экономным вариантом. Благодаря схеме должно получиться следующее:

• По низу пола от котла отопления проводится труба, проходящая через все помещение и возвращающаяся обратно к котлу.
• Поверх трубы устанавливают радиаторы, а соединение осуществляется по нижним патрубкам. Одновременно с этим из трубы внутрь отопительного прибора происходит поступление горячей воды, которая полностью его заполняет. Отдавшая тепло часть теплоносителя начинает опускаться вниз и выходит через второй патрубок, опять поступая в трубу.

В результате происходит поэтапное соединение радиаторов с нижним подключением батарей

В этом случае стоит обратить внимание на один негативный момент, влияющий на эффективность отдачи тепла. В результате такого последовательного соединения однотрубной разводки происходит постепенное уменьшение температуры теплоносителя в каждом последующем элементе отопления

Из-за этого последняя комната будет самой холодной.

Решается эта проблема двумя способами:

• в систему подключают циркуляционный насос, который равномерно распределяет горячую воду по всем приборам отопления;
• в последней комнате можно нарастить радиаторы, в результате увеличится площадь тепловой отдачи.

Эта схема имеет такие преимущества, как:

• простота подключения;
• высокая гидродинамическая устойчивость;
• небольшие расходы на оборудование и материалы;
• можно использовать различные виды теплоносителя.

Двухтрубная разводка

Для частного дома такая схема отопления считается самой эффективной. Однако стоит учесть тот факт, что затраты поначалу будут немалыми, ведь потребуется провести разводку двух труб, для осуществления подачи и отвода горячей воды. Но все равно такая схема имеет определенные преимущества перед однотрубной:

• теплоноситель равномерно распределяется по всему помещению;
• можно контролировать и регулировать определенный режим температуры в каждой комнате;
• осуществление ремонта любого элемента системы отопления возможно без ее отключения;
• топлива расходуется очень мало.

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

• несколько кронштейнов для установки устройства;
• переходные гайки;
• нужное количество заглушек;
• воздухоотводчик (кран Маевского);
• быстроразъемные соединения по типу «американок»;
• запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

• труборезы;
• калибровка;
• пресс-клещи;
• накидные и разводные гаечные ключи;
• трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Схемы системы отопления Ленинградка

В зависимости от типа здания, различаются схемы подключения батарей. Для одноэтажного дома приемлемо много вариантов. С многоэтажным зданием возникают определенные трудности.

Схема системы отопления Ленинградка для одноэтажного дома

В одноэтажном здании Ленинградка одинаково хорошо будет работать открытого и закрытого типа. Батареи монтируют по кольцу контура на одном уровне. Подключение зависит от выбранной схемы.

Схема параллельного подключения приборов обогрева без кранов простая, но неудобная для ремонта

В самой простой схеме батареи параллельно подключают отводками, отходящими от боковых пробок нижнего коллектора, к пролегающей по полу трубе. Плюсом считается простота монтажа. Неудобство заключается в обслуживании. Чтобы отремонтировать один потекший отопительный прибор, со всего контура придется сливать воду.

Наличие шаровых кранов позволяет безболезненно отсоединять батареи от работающего контура

Вторая схема аналогично основана на параллельном подключении батарей. Однако подводящие патрубки каждого прибора оснащены шаровыми кранами. Запорная арматура позволяет отключать их от работающего отопления. Циркуляция будет продолжаться через участок трубы, который выступит в роли байпаса.

Совет! Запорная арматура позволяет регулировать теплоту нагрева каждого радиатора.

Диагональное подключение считается более эффективное в плане теплоотдачи

В третьей схеме батареи подключены по диагонали. Принцип практически тот же, но подающий патрубок подводят не к нижнему, а к верхнему коллектору. Отводящий патрубок аналогично подключают к нижнему коллектору, но с другой, противоположной стороны. При такой схеме теплоноситель равномерно прогревает все секции батареи.

Схема системы отопления Ленинградка для двухэтажного дома

В небольших двухэтажных зданиях систему устанавливают открытого и закрытого типа. Она может быть самотечная и принудительная. Отличием является то, что применяют вертикальную схему подключения батарей.

В вертикальной схеме с самотеком подача от котла идет на расширительную емкость, а от нее отходит к радиаторам верхнего этажа

Еще одна схема с принудительной транспортировкой теплоносителя устроена так, что каждый этаж имеет свой горизонтальный контур, где установлены радиаторы на одном уровне с параллельным нижним подключением. Между собой контуры соединены стояками.

Контуры нижнего и верхнего этажа между собой соединены стояками

Самотек в двухэтажном здании сложно реализовать. Чаще всего отопление оснащают насосным оборудованием.

Схема системы отопления Ленинградская для многоэтажного дома

В классическом виде Ленинградку для многоэтажных домов не используют. Схема больше представляет собой компромиссное решение, так как без межэтажных стояков здесь не обойтись. К ним подключают радиаторы по вертикальной схеме. Батареи каждого этажа расположены последовательно на одном уровне.

В больших многоэтажных домах систему делят на контуры так, чтобы на одной трубе работало максимум 5 радиаторов

Подача теплоносителя в однотрубную вертикальную систему осуществляется двумя способами:

1. Нижняя подача способствует уменьшению теплопотерь подающего стояка. Ленинградка работает с маломощным циркуляционным насосом.
2. Верхняя подача выгодна тем, что движение теплоносителя усиливается дополнительно за счет гравитации.

В вертикальной системе батареи многоэтажного дома подключают по тупиковой схеме. Подающийся теплоноситель, дойдя до конечной точки, изменяет направление на 180 о.

Разметка радиаторов с кронштейнами

Благодаря тому, что батареи имеют секционный принцип устройства, это позволяет точно определиться с количеством секций, которые будут необходимы для отопления помещения, имеющего конкретные условия. Информацию о том, как правильно рассчитывать это количество, нужно изучить заранее – еще перед покупкой радиаторов. Если следовать правилам монтажа, то 1 кв.м площади нагревательной плоскости радиатора будет оснащен 1 кронштейном.

Батарея отопления своими руками должна быть размечена с учетом следующих нюансов:

• Размечаем точки монтажа кронштейнов с учетом правил, которые приведены выше.
• Перед тем, как высверлить отверстия, все расстояния нужно снова проверить.
• В высверленные отверстия вставляются дюбели, в них затем вкручиваются крепления.

Далее мы будем подключать самодельный радиатор отопления к коммуникационной системе.

Выбор составляющих элементов отопительной системы

Собрать отопительную систему без специальных знаний
достаточно сложно. Но реально. Для этого нужно приобрести:

Котел отопления

Сердцевина всей системы, базис – это отопительный котел. Как
уже отмечалось, его тип зависит от типа топлива. Кроме того, нужно правильно
подобрать мощность котла. Эффективность — важный момент, т.к. нужно обогревать
дом без лишних затрат.

Конструкция котлов, работающих на разном топливе,
принципиально не отличается. Каждый из них состоит из двух камер – камеры
сгорания и теплообменника. Первая предназначена для сгорания энергоносителя
(газ, керосин, солярка, дрова, уголь, брикеты), вторая для нагрева
теплоносителя (воды, антифриза).

Совет. На этом этапе нужно решить будет ли котел работать
только на обогрев дома или же обеспечивать пользователей горячей водой. В этом
случае нужно будет установить двухконтурный котел. Или же подключить бойлер к
одноконтурному котлу.

Трубы для отопления частного дома

Назначение труб — перенос тепла от котла к радиаторам в
помещении. Исходя из разных подходов к разводке труб, выделяют три популярные
схемы отопления: однотрубная, двухтрубная и лучевая (коллекторная), принцип
устройства которых описан выше – «водяное отопление дома»

Для разводки используют трубы из разного материала

Металлические трубы (стальные, нержавеющие, оцинкованные, медные)

Стальные трубы почти вытеснили полимерные аналоги. Монтаж
железных труб связан со сваркой, плюс, они подвержены коррозии и менее
долговечны. Конечно, нержавеющие и трубы с оцинкованной поверхностью лишены
таких минусов при условии правильного монтажа (резьбовые соединения). Что
касается медных труб, то они имеют высокие показатели надежности, а также
хорошо переносят высокое давление и температуру. Но, стоимость делает их
малодоступными.

Пластиковые трубы (металлопластиковые, полипропиленовые, полиэтиленовые)

Оптимальный и распространенный вариант. Металлопластиковые трубы
доступны и не требуют особой квалификации для монтажных работ. Соединяются
методом горячего прессования. Главный минус – высокий показатель теплового
расширения.

Радиаторы отопления (батареи)

С учетом популярности и распространенности можно выделить три типа:

традиционные чугунные радиаторы. Отличаются сравнительной
дешевизной, большим внутренним объемом, соответственно, вмещают больше
теплоносителя и хорошо отдают тепло;

конвекторы. Нагревают помещение благодаря проходящему по ним
воздуху, который нагревает отдельные секции.

панельные радиаторы – комбинация двух предыдущих типов.

Расширительный бак

Устанавливается с целью компенсировать расширение теплоносителя.

Выделяют расширительный бак открытого и закрытого типа
(фото).

В первом случае расширительный бак устанавливается в верхней
точке системы. Во втором случае – место установки не имеет определяющего
значения.

Схемы подключения радиаторов отопления

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Технология работы

Хозяева частных домов могут производить замену радиаторов в любое удобное для них время. Для этого достаточно лишь отключить котел и слить воду из отопительного контура. А вот в квартире многоэтажного дома замену радиатора придется предварительно согласовывать с обслуживающей коммунальной организацией.

Если все монтажные работы будут проводиться летом, когда отопление отключено, затруднений будет меньше. Однако все равно придется уточнить, спускали ли воду из системы или нет.

От того, насколько качественно будет выполнено крепление радиаторов к полу или к стене, будет зависеть эффективность их работы. Крепежные элементы должны быть установлены абсолютно ровно, поскольку в случае перекоса могут возникнуть проблемы при подключении системы.

Используя подручные средства – карандаш, уровень, отвес и рулетку – выполняют первоначальную разметку. Отмечают центральную ось окна, которая должна совпадать с серединой радиатора. Через эту точку проводят горизонтальную линию, по которой будут крепиться верхние опоры.

В тех случаях, когда нижний опорный элемент только один, он монтируется на центральной оси. Если же их несколько, параллельно верхней линии проводится еще одна горизонталь. После разметки приступают к сверлению отверстий и монтажу кронштейнов.
