Отопление в частном доме из полипропиленовых труб

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

• При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
• Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
• При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

1. Отсутствует парный трубопровод под потолком и над уровнем пола.
2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

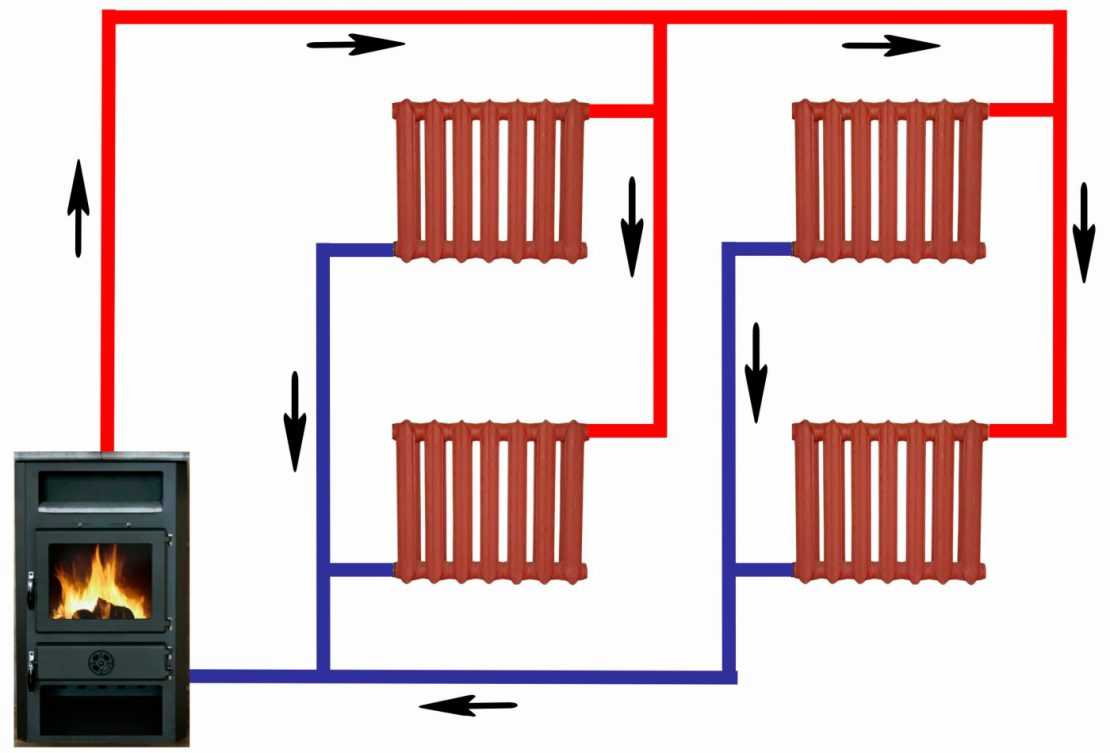

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

1. Подача и обратка проходят по разным трубам.
2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

1. Равномерное распределение тепла.
2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
3. Проще выполнить регулировку системы.
4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Разновидности гравитационных схем

Существует четыре схемы монтажа контуров с гравитационной циркуляцией. Выбор определенной разновидности делают с учетом особенностей постройки и требуемой производительности. Для выбора схемы выполняют гидравлический расчет, оценивают параметры котла и определяют диаметр трубопровода.

Закрытая

Принцип работы контуров закрытого типа следующий:

• Нагретый и расширившийся теплоноситель вытесняет воду из отопительного контура.
• Вытесненная вода попадает в расширительный бак закрытого типа. Это емкость с эластичной мембранной перегородкой, разделяющей газовую и водяную камеры.
• Поступившая под давлением жидкость продавливает мембрану и сжимает газ в воздушной камере. При остывании теплоносителя давление снижается, и газ выдавливает жидкость из емкости в трубопроводы.

Главный недостаток такой схемы в зависимости работы сети от объема расширительного бака. В доме большой площади с протяженным контуром придется устанавливать вместительную емкость.

Открытая

Если используется отопление самотеком, схема открытого типа отличается от предыдущей разновидности только конструкцией расширительного бака. В этом случае расширительную емкость можно изготовить самостоятельно из подходящих материалов. Бачок небольшого размера устанавливают на чердаке или высоко под потолком.

Главный минус открытого контура в том, что через расширительную емкость в сети попадает кислород, который способствует коррозии трубопроводов и радиаторов. Еще один недостаток в завоздушивании системы, поэтому на каждый прибор монтируют кран Маевского.

Двухтрубная

Двухтрубная схема системы отопления частного дома с естественной циркуляцией делается с использованием подающего и отводящего трубопровода, то есть все радиаторы подключаются к разводке параллельно, что способствует равномерному прогреву каждой комнаты и всего дома.

Преимущества двухтрубной разводки:

1. Тепло равномерно распределяется по всему строению.
2. Не нужно устанавливать дополнительные секции для регулировки теплоотдачи приборов.
3. Отрегулировать работу сети с двухтрубной разводкой намного проще.
4. Можно использовать трубы меньшего диаметра, чем при использовании однотрубной разводки.
5. Эффективность и простота конструкции.

Главный недостаток в высокой материалоемкости системы. Перед монтажом нужно провести расчеты. От правильности их проведения и соблюдения технологии монтажа зависит эффективность отопительной сети.

Однотрубная

Однотрубная система отопления одноэтажного дома с естественной циркуляцией применяется редко, потому что не отличается эффективностью. В такой сети каждый отопительный прибор последовательно подключается к трубопроводу. Из-за этого в каждую последующую батарею поступает жидкость с меньшей температурой, чем в предыдущий. Для компенсации тепловых потерь приходится увеличивать количество секций в дальних радиаторах.

Преимущества однотрубной разводки:

• Простота монтажа и использования. Не нужно проводить сложные расчеты для прокладки сети.
• Экономия на материалах, потому что прокладывается только один трубопровод, к которому подключаются все приборы. Обратка поступает от последнего радиатора к котлу.

Главный недостаток однотрубной разводки в необходимости увеличения количества секций в дальних радиаторах, а также в неравномерном прогреве постройки. Удаленные от котла комнаты отапливаются хуже.

В чем заключаются преимущества пропиленовых труб и о каких недостатках надо помнить

Точные данные о ценах приведены в соответствующем разделе статьи. Но надо отметить сразу, что отопление из полипропиленовых труб стоит дешевле по сравнению с применением аналогичных изделий из стали, меди. Также необходимо учитывать следующие весомые преимущества:

• Малый вес полимерных изделий упрощает погрузочно-разгрузочные и монтажные операции. Установленная система не станет слишком большой нагрузкой на силовой каркас здания.
• Полипропилен – химически нейтральное соединение. Он не загрязняет воду и окружающую среду, не разрушается коррозией.
• Типовые изделия из этого материала сохраняют целостность при температуре жидкости +80°C и более. Этого вполне достаточно для полноценного функционирования индивидуальных систем теплоснабжения.
• На гладких внутренних стенках не задерживаются частицы накипи. Их прикрепление блокирует также изменение размеров при уменьшении/увеличении температуры теплоносителя.
• Такие изделия не повреждаются механическими примесями, электрохимическими формами коррозии.
• Они способны выполнять свои функции на протяжении десятков лет без засорения рабочих каналов.
• Толстые стенки и особая структура обеспечивают наличие великолепных изоляционных свойств. Даже при высоком напоре система отопления из полипропилена не создает сильный шум. Снаружи не образуется конденсат.
• Полимерная труба сохранит целостность после неоднократных циклов замораживания, оттаивания. Это свойство особенно полезно при оснащении автономных объектов недвижимости, так как предотвращает аварийные ситуации.

Отдельно необходимо оценить превосходный ассортимент

Для отопления полипропиленовыми трубами не трудно подобрать подходящие основные и дополнительные компоненты. С их помощью самый сложный проект можно реализовать точно, без компромиссных и сомнительных решений.

Объективный анализ необходимо дополнить имеющимися недостатками:

• Трубы и другие комплектующие детали из этого материала проще повредить, чем металлические изделия, механическим воздействием.
• Срок службы системы снижается при слишком высоком давлении и повышенной температуре.
• Производители не рекомендуют сгибать трубы.
• Простейшие по конструкции изделия этой категории отличаются большими коэффициентами теплового расширения. Заметное изменение продольных размеров на длинных участках приходится компенсировать с применением специальных элементов трассы.

Для предотвращения (минимизации) температурных изменений применяют трубы с армированием из стекловолокна.

Также создают многослойные конструкции с металлическими вставками

Монтаж

1. Как самому спаять полипропиленовые трубы?

Для этого понадобятся:

Шейвер (зачистка) для удаления армирования из области пайки;

Шейвер для ручной зачистки.

• Ножницы — труборез;
• Паяльник с насадками соответствующего диаметра и рабочей температурой 260 градусов.

Монтаж соединения выполняется так:

Шейвер надевается на трубу и делает несколько оборотов, удаляя алюминиевую фольгу;

Зачистка армирования.

• Труба вставляется в раструб нагретой до рабочей температуры насадки. Одновременно на вторую сторону насадки надевается фитинг;
• Оплавленные детали совмещаются поступательным (без вращения) движением и несколько секунд удерживаются неподвижно. После того, как оплавленный пластик схватится, можно переходить к монтажу следующего соединения.

Пайка соединения на полипропилене.

1. Где установить группу безопасности?

На выходе из котла. Именно там начинает расти давление при недостаточной проходимости розлива или низкой скорости циркуляции.

Группа безопасности стоит на выходе из котла.

1. Где ставится расширительный бак?

В любой точке контура, но не ближе двух диаметров розлива от насоса при установке перед ним и не ближе десяти диаметров розлива при установке после насоса. Иначе возникающие при вращении крыльчатки турбулентности резко уменьшат ресурс мембраны бачка.

Монтировать бачок лучше подводкой вверх. Тогда в нем не будет задерживаться воздух.

1. Может ли гравитационная система отопления быть переведена на принудительную циркуляцию?

Вполне: насос можно поставить и в закрытый, и в открытый контур.

Обычно монтаж отопления с возможностью работы и с естественной, и с принудительной циркуляцией выполняется так:

• Диаметр и конфигурация розлива (уклон, разгонный коллектор, разница в высоте между котлом и отопительными приборами) делаются типичными для гравитационной системы;
• Перед котлом параллельно розливу ввариваются два отвода, между которыми подключается насос;
• Между врезками ставится шариковый обратный клапан.

Врезка насоса с шариковым обратным клапаном на байпасе.

При работе насоса клапан срабатывает и перекрывает байпас. Теплоноситель циркулирует с высокой скоростью принудительно. Стоит насосу отключиться из-за перебоев с подачей электроэнергии — и система самостоятельно переходит в режим естественной циркуляции: клапан открывается, и вода свободно движется по розливу.

Розлив разрывается шаровым краном. Режимы работы системы отопления переключаются вручную.

https://youtube.com/watch?v=P_edPhyi0hY

Заливаем систему и запускаем котел

Система смонтирована осталось залить её и запустить котел. Настоятельно рекомендую использовать деминерализованную воду. Иначе котел становится автоматически не гарантийным. Залить систему можно используя насос малыш и емкость на 10-15 литров.

Откручиваем переднюю панель котла. Откручиваем колпачок с автоматического воздухоотводчика и на насосе.

Включаем котел, на нем есть встроенный манометр. На этапе закачки давление в системе не нужно превышать 3 бар иначе сработает перепускной клапан. Накачиваем 1,5-2 бара и стравливаем воздух со всех радиаторов по очереди. Незабываем немного при открутить винт на насосе и спустить воздух оттуда. Далее добавляем воды. И так несколько раз пока весь воздух не выйдет.

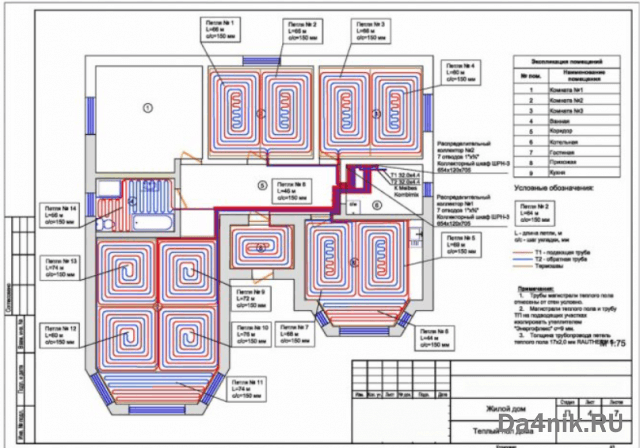

Далее самое долгое и сложное выгнать весь воздух из веток теплого пола. По одной ветке открываем и стравливаем. Могу уверить, что абсолютно весь воздух может выйти только спустя несколько суток. Поэтому если ветка стабильно зацепилась (видно по расходомерам), то переходите на следующую.

Конечно нужно еще опрессовать это все давлением порядка 6 бар (нужно не забыть перекрыть вход и выход с котла).

В остальном все работы завершены.

Полипропиленовые трубы в конвекционных системах

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0

Виды полипропиленовых труб

На всем протяжении изделия производитель делает маркировку. В ней указываются вид материала, номинальное давление, температура эксплуатации, диаметр, толщина стенки, защита от ультрафиолета.

В зависимости от материала стенки выделяются трубы:

• Монолитные. Служат для транспортировки жидкостей при невысоком давлении и температуре. Применяются для водопровода, в поливочных системах. Обозначаются как PPH, PPB. Номинальное давление PN15, PN 20.
• Рандомсополимерные. Применяются в водопроводах и при организации низкотемпературного отопления — тёплые полы. Обозначаются PPR. Номинальное давление PN20 — PN 25.
• Термостойкие армированные — PPS. Прочность таких труб выше металлопластика, применяются в системах отопления. Номинальное давление PN 25. Выдерживают температуру 95 °C, используются в любых системах отопления частных домов.
• Армированные. Стенки полипропиленовых труб могут выполняться как из монолитного полипропилена, так и усиливаться стекловолокном или алюминиевой фольгой. Армирование нужно для увеличения прочности, долговечности и снижения линейного расширения.

Важно! В системах отопления наиболее универсальны и широко используются композитные — армированные стекловолокном изделия

Схемы водяного отопления из полипропилена для частного дома

Энергонезависимую или напорную, одно- или двухтрубную схему выбирают исходя из соображений экономичности и комфорта. Традиционно частные дома оборудуют горизонтальной разводкой с независимыми поэтажными контурами. Система отопления небольших домов с естественной циркуляцией представляет цепочку последовательного соединения радиаторов. Эффективное теплоснабжение дома большой площади осуществляют двухтрубной разводкой с принудительным движением теплоносителя.

Качественный монтаж и обвязка оборудования невозможны без расчета пропускной способности и определения диаметра труб на каждом участке. Совпадение расчетных и фактических расходов снизит тепловые потери, обеспечит стабильную, надежную и бесшумную работу системы.

Руководство по монтажу отопления

Технология пайки полипропиленовых труб

Предварительно подготовьте схему разводки системы, монтажа батарей, подключения котла. В дальнейшем вы будете выполнять все необходимые работы в соответствии с этой схемой.

Непосредственно работа по монтажу труб выполняется в несколько простых шагов.

Таблица времени сварки полипропиленовых труб

Аппарат для пайки пластиковых труб

Второй шаг

Высчитайте длину отрезков полипропиленовых труб на каждом участке системы отопления. Установите подходящий вид фитинга.

Разметка

Третий шаг

Определите необходимое время сварки соединений. Оно зависит от диаметра применяемых труб и уточняется в соответствующей справочной литературе. Предварительно занесите все элементы отопительной системы в помещение и дайте им нагреться до комнатной температуры.

Пятый шаг

Сделайте срез при помощи специальных ножниц. Режьте перпендикулярно по отношению к поверхности.

Ножницы для резки полипропиленовых труб

Резка ПП труб

Протрите срезы раствором спирта, удалите присутствующую грязь при помощи сухой тряпки.

Подготовка фитинга

Седьмой шаг

Возьмите насадку для паяльного аппарата, соответствующую диаметру сечения труб, обезжирьте ее, а затем установите горизонтально и дайте нагреться до 265 градусов.

Монтаж ПП труб

Поместите трубу и фитинг в отверстия нагревателя, по таблице подберите необходимое время нагревания и выполните непосредственный нагрев соединяемых элементов. После этого аккуратно выньте изделия, вставьте трубу в фитинг и выдержите в течение требуемого времени. Соединяемые элементы лучше не трогать до их полного остывания.

Сварка труб

По аналогичной схеме спаяйте все трубы отопительной системы, ориентируясь на имеющиеся у вас чертежи. Подключение труб к отопительному прибору и радиаторам также выполняйте по чертежам.

Чтобы в дальнейшем трубы не провисали, обеспечьте их частое крепление к поверхности с помощью клипс. Для системы из полипропилена оптимальной температурой теплоносителя является показатель в 60 градусов.

Придерживайтесь полученных рекомендаций, и ваше отопление из пропилена будет безукоризненно служить долгие годы.

Удачной работы!

Видео – Отопление из полипропилена своими руками

• -sistemy/otoplenie-chastnogo-doma-svoimi-rukami-iz-polipropilena
• -v-dome-svoimi-rukami-iz-polipropilena
• -sistemy/otoplenie/sistemy-otopleniya/
• -doma/otoplenie/

Монтаж отопления из полипропиленовых труб

Первым этапом монтажа отопительных коммуникаций своими руками является разработка подробной схемы отопления. Отопление бывает нескольких видов:

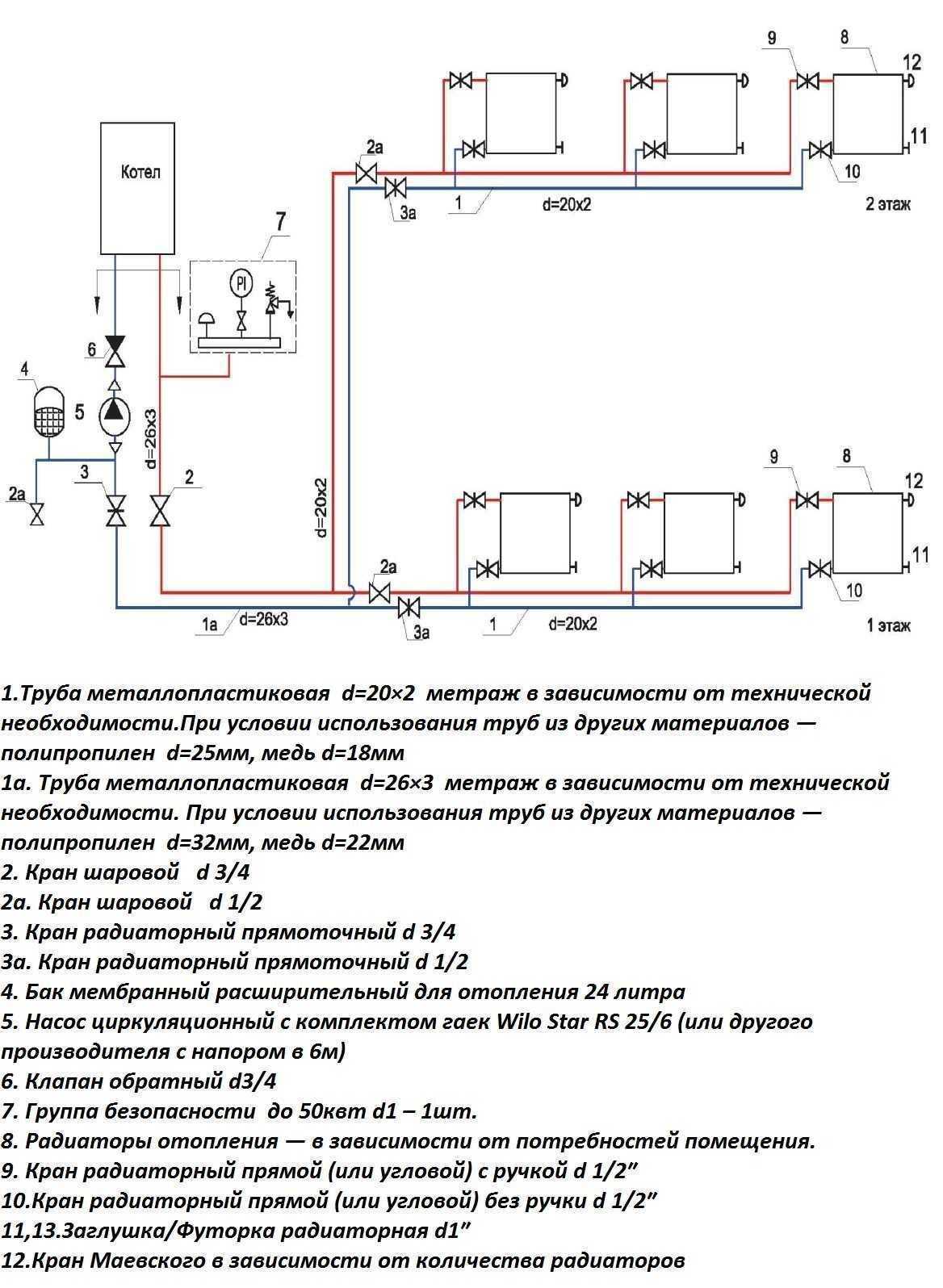

Схема системы отопления из полипропиленовых труб.

1. Однотрубное отопление заключается в том, что элементы теплоотдачи (радиаторы, теплые полы) соединяются с котлом одной трубой, идущей последовательно от одного элемента системы к другому. Такая система хороша, если теплоотдающих элементов немного и они небольшого размера, так как в каждый последующий радиатор поступает вода, слегка охлажденная после прохождения предыдущего радиатора и отдавшая часть тепла ему. К последнему элементу цепочки горячая вода может дойти настолько охлажденной, что будет неспособна согреть помещение. Преимущество прокладки такого вида отопительной системы в его экономности, так как для соединения элементов системы используется минимальное количество труб.
2. Двухтрубное отопление предполагает монтаж к каждому элементу системы двух труб. По одной поступает горячая вода, по другой отработанная вода возвращается в котел. Такой способ подключения позволяет равномерно разогреть все теплоотдающие элементы системы отопления. От котла отходит две параллельно идущие трубы, прокладываемые от одного теплового элемента к другому. В точке подключения батареи от основной трубы с горячей водой делается ответвление, направляющее часть горячей воды в батарею. От батареи вода отводится в основную трубу для отработанной воды (называемую обраткой). Так происходит монтаж каждого радиатора и теплого пола. Кроме того, что все элементы разогреваются одинаково, такой способ прокладки отопления подразумевает использование в 2 раза большего количества труб, нежели однотрубный способ.
3. При лучевом подключении каждый теплоотдающий элемент подключается в котлу независимо. Этот способ позволяет регулировать подачу горячей воды в каждый элемент отдельно прямо из котельной, но по количеству используемых труб он превосходит все предыдущие способы.

Чтобы правильно осуществить монтаж пластиковых коммуникаций своими руками, нужно знать особенности материала полипропиленовых труб.

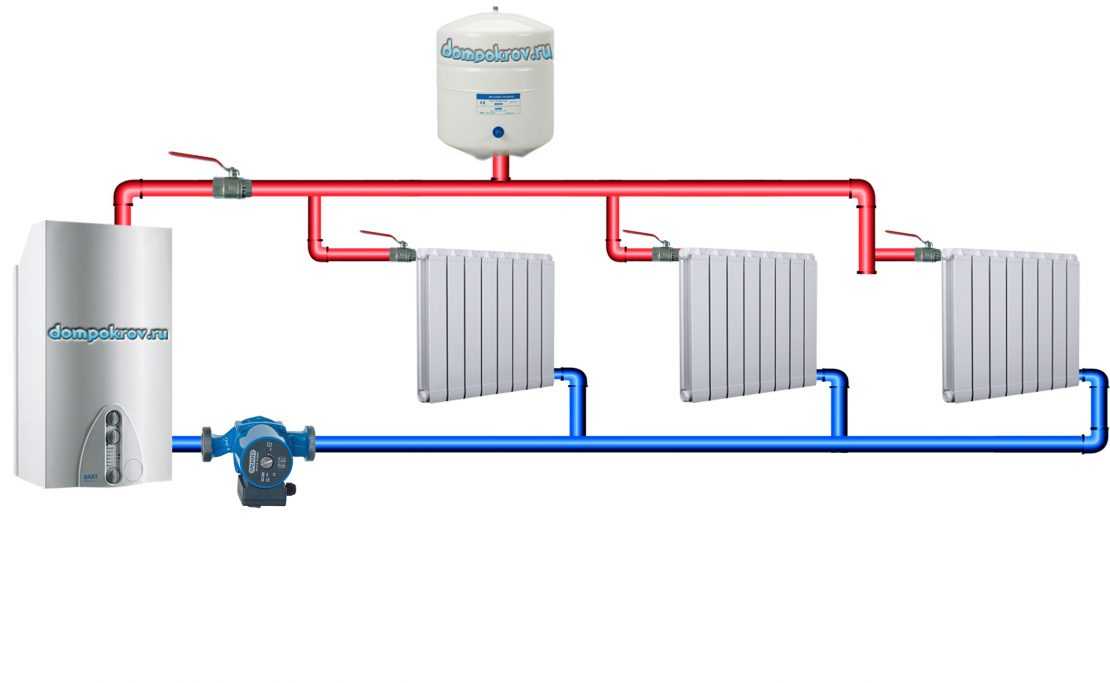

Схема монтажа радиатора отопления на полипропиленовых трубах.

Пластиковые трубы имеют широкий диапазон выдерживаемого давления: от 10 до 20 атмосфер. Единственное ограничение в применении полипропиленовых труб — их низкий температурный порог. Большинство пластиковых коммуникаций имеет рабочий диапазон температур от 75 до 95 градусов по Цельсию, чего достаточно для обустройства отопления в частном доме. Для обеспечения безопасности отопления желательно использовать котлы с ограничением температуры нагрева воды.

Еще одна их особенность — высокий коэффициент линейного расширения. Это значит, что при нагреве они способны довольно сильно увеличиваться в размерах, но этот фактор нейтрализуется гибкостью самих коммуникаций и вставками в трубопровод специальных компенсирующих конструкций. Такие конструкции бывают Г-образными, П-образными и кольцевыми. Также из-за особенности полипропиленовых труб расширяться необходимо прокладывать коммуникации из них внутри стены с использованием специальных гильз.

По той же причине расширения полипропилена монтаж их должен производиться частично на специальные крепления, удерживающие трубу, но позволяющие ей свободно двигаться внутри крепления.

Инструменты для сварки: полипропиленовые трубы, фитинги,сварочный аппарат, набор насадок, перчатки, шейвер, нож, труборез.

Для прокладки отопительных коммуникаций в доме своими руками нужно использовать полипропиленовые трубы для горячей воды. Они обязательно армированы алюминиевой фольгой, что повышает их эксплуатационные характеристики и снижает коэффициент линейного расширения. Для удобства сварки таких коммуникаций своими руками нужно выбирать модели с глубоким залеганием армирования, чтобы не тратить время на очистку поверхности трубы при сварке.

Список инструментов и материалов:

• полипропиленовые трубы;
• фитинги;
• сварочный аппарат для сварки полипропиленовых труб;
• набор насадок нужного размера;
• перчатки;
• шейвер;
• нож;
• труборез.

Самостоятельный монтаж

В частном секторе отопление чаще монтируют своим силами. Для этого сначала разрабатывают проект, покупают требуемые материалы, отопительное оборудование и инструменты.

Разработка проекта

Проект – это генплан и руководство к действию. Он позволяет заранее определить, какие материалы и в каком объёме необходимы для сборки и монтажа отопления.

В ходе разработки проекта требуется учесть:

• тип и количество труб, а также коллекторов;
• материал изготовления стен и полов;
• необходимое количество электронасосов и фильтров;
• число точек водоразбора;
• вместимость всей системы и расширительного бачка;
• обустройство нижней точки системы;
• места расположения всех узлов контура и расстояние между ними.

Чтобы точно рассчитать все размеры, понадобится общий чертеж дома.

Требуемые для монтажа инструменты и материалы

В соответствии с разработанным проектом рассчитывают количество требуемых для монтажа отопления материалов.

Основными являются:

• пластиковые тубы;
• фитинги;
• запорная арматура;
• регистры;
• расширительный бачок;
• крепежные элементы;
• электрический насос.

Кроме того, нужны крепежи (хомуты, кронштейны и т.д.) и отделочные материалы (грунтовки, шпатлёвки, краски, строительные растворы и т.д.).

Потребуются также следующие инструменты:

• перфоратор и электродрель;
• болгарка;
• рулетка и уровень;
• молоток;
• шуруповерт;
• паяльник для сварки пластиковых труб с набором насадок.

Для соединения фитингов, батарей и других элементов системы нужны разводные ключи.

Монтаж полипропиленовых труб

Трубопровод – это одна из главных частей отопительной системы, поэтому он должен быть обязательно указан в проекте с точными размерами, рабочими параметрами и т.д.

Поэтапный процесс монтажа:

1. Нанесение разметки на стены и пол.
2. Установка монтажных креплений: кронштейнов, хомутов и желобов.
3. Резка полипропиленовых труб и поэтапная сварка участков.
4. Подключение запорной арматуры.
5. Монтаж регистров отопления.
6. Подключение батарей к трубам из полипропилена.
7. Подсоединение котла отопления.
8. Заполнение системы теплоносителем.
9. Проверка работы системы.
10. Запуск контура отопления в работу.
