Схемы подключения электрического и твердотопливного котла

Система отопления с электрокотлом схема

Электрокотел стал незаменимым помощником для жителей квартиры и частного дома. Обычно при покупке в магазине вам уже предлагают за деньги выполнить подключение котла. Везде суммы разные, но сделать эту операцию сможет каждый хозяин, который потратит 20 минут на прочтение этой статьи. Проводить установку электро котла для отопления вы сможете при помощи схем, которые присутствуют в нашем материале. И еще одно обязательное требование заключается в прочтении инструкции электрокотла, так как основная конструкция не меняется, но мелочи могут повлиять на работу агрегата в дальнейшем.

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети », в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две. одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой », а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником ».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами. самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи :

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт. пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. ( ВВГнгLS 5×4кв.мм. ) и поставить дифференциальный автоматический выключатель на 25А. либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

Обязательные элементы обвязки

Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования:

Изображение	Элемент обвязки
	Циркуляционный насос, обеспечивающий движение антифриза или воды по контуру. Его производительность проще всего рассчитать как 0,043хQ, где Q — мощность котла в киловаттах. Формула верна для перепада температуры между выходом и входом котла в 20 °С.
	Расширительный мембранный бачок. Он разделен упругой мембраной на два отсека — воздушный и предназначенный для теплоносителя. Поскольку воздух сжимается куда лучше жидкости, рост давления при увеличении объема теплоносителя незначителен. Объем бачка — примерно 10% от объема контура, который грубо рассчитывается как 15 литров на 1кВт мощности котла.
	Группа безопасности. Она включает манометр для зрительного контроля давления, автоматический воздухоотводчик для удаления воздуха и пара и предохранительный клапан, который сбрасывает теплоноситель в дренаж при превышении заданного давления (обычно 2,5-3 атмосферы).

Как расположить элементы обвязки в системе отопления частного дома при ее монтаже своими руками?

• Насос ставится на обратке, перед котлом. Наиболее низкая во всем контуре температура воды благотворно скажется на ресурсе прибора: пластиковая крыльчатка и резиновые уплотнительные прокладки не любят нагрева;
• Группа безопасности всегда монтируется на подаче, сразу после выходного патрубка котла. Именно там начнет расти давление при остановке циркуляции (например, при поломке насоса);

Котельная с двумя электродными котлами. Насосы стоят перед ними, группа безопасности — после них.

Расширительный бак можно ставить в любой точке розлива на некотором удалении от насоса (за 2 диаметра розлива до крыльчатки и в 8 диаметрах розлива после крыльчатки). Порождаемые насосом завихрения потока плохо сказываются на ресурсе упругой мембраны бачка.

Особый случай

Современные ТЭНовые котлы отличаются от электродных и индукционных большим размером корпуса. Кроме бачка с ТЭНами, в нем размещен полный комплект обвязки: насос, расширительный бачок, предохранительный и воздушный клапаны. Показания датчика давления выводятся на индикаторную панель прибора.

Внутренности современного ТЭНового котла. На фото хорошо видны циркуляционный насос (спереди) и автоматический воздухоотводчик (на заднем плане).

Именно поэтому при монтаже ТЭНового котла его можно подключать непосредственно к розливу отопления. На входе и выходе есть смысл поставить только пару отсекающих шаровых кранов: они позволят обойтись без сброса всей отопительной системы при демонтаже котла для ремонта или обслуживания.

ТЭНовый котел в моем доме используется в качестве резервного источника тепла. Он подключен непосредственно к розливу отопления через пару шаровых кранов.

Проводка

Источниками нагрева проводки могут стать:

• Провод с заниженным сечением;
• Разъемные соединения (розетки, клеммы и т.д.).

Полностью исключить нагрев провода поможет простая инструкция: сечение каждой жилы медного провода должно быть не менее 1 квадратного миллиметра на 10 ампер пикового тока. Подчеркиваю: пикового, то есть соответствующего максимальной мощности котла. Для напряжения питания 220 вольт 10 ампер соответствуют мощности 2,2 кВт (220х10/1000), для напряжения 380 вольт — 3,8 кВт (380х10/1000).

Таблица соответствия сечения проводки мощности трехфазного котла.

Подключение котла через обычную розетку допустимо лишь при его мощности до 3,5 кВт. Котел отопления мощностью до 8 киловатт может подключаться к одной фазе питания выделенным кабелем до щитка; прибор большей мощности нужно запитывать от сети напряжением 380 вольт. Чем выше напряжение питания при неизменной потребляемой мощности, тем ниже токи в проводке и тем меньше нагрев проводов и клеммных соединений.

Прокладка проводки в деревянном доме. Провода разводятся в гофрированных металлорукавах.

Система отопления ленинградка

Однотрубная система отопления ленинградка с диагональным подключением.

Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.

Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы

Что такое система отопления ленинградка?

Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.

Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.

Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:

• регулировка температуры в отдельно взятом помещении;
• демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
• автоматический контроль и поддержание нужного давления в отопительном контуре.

Варианты монтажа

Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.

При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.

Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».

Плюсы и минусы

Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

• невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
• большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.

Система отопления ленинградка в частном доме с нижним подключением.

Из минусов отметим:

• ограничение этажности (высоты) здания;
• невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
• необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).

Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.

Советы профессионалов для самостоятельной установки котла

Простейшая схема автономной системы отопления загородного дома.

Электрокотлы, схема подключения которых может быть не каждому понятна, обладают некоторыми нюансами, учесть которые необходимо при его монтаже. Учитывайте устройство прибора и его функциональное назначение в отопительной системе

Если он относится к типу электродиодных, то обратите внимание на комплектацию отопительного контура, которая должна включать обратно-предохранительный клапан, манометр и воздухоотводчик

Если схема отопления подразумевает, что оборудование будет открытого типа, то обязательно нужно установить запорную арматуру на участке трубопровода, который размещен сразу за расширительным баком.

Для выполнения заземления вам потребуется провод из меди в 4 мм. Нужно будет подключить проводник к нулевой клемме. вы сможете найти ее в корпусе прибора внизу.

Проще всего монтировать оборудование вместе с системой. Однако иногда приходится устанавливать прибор в уже готовый контур. В этом случае его нужно будет тщательно промыть с использованием специально предназначенных средств.

Таким образом, схема подключения электрического отопительного оборудования играет ключевую роль в создании отопительной системы на основе этого прибора

Обратите внимание на некоторые нюансы, которые нужно учесть при сборке и установке подобного оборудования

Валерий Николаевич Арсеньев

Однотрубная система отопления

Однотрубная система отопления типа “Ленинградка” имеет довольно простую схему устройства. От нагревательного котла прокладывается подающая линия, к которой, последовательно, подключается требуемое число радиаторов.

После прохождения сквозь все отопительные элементы, труба обогрева возвращается обратно к котлу. Таким образом, данная схема позволяет теплоносителю циркулировать по замкнутому кругу, по контуру.

Циркуляция теплоносителя может быть как принудительной, так и естественной. Помимо этого, схема может представлять собой систему отопления закрытого либо открытого типа, это будет зависеть от выбранного Вами источника теплоносителя.

На сегодняшний день однотрубная схема ленинградки может монтироваться с учетом требований современного строительства относительно частного жилья. По Вашему желанию стандартная схема может быть дополнена радиаторными регуляторами, шаровыми клапанами, клапанами – термостатами, а также вентилями для балансировки.

Установив данные дополнения, можно качественно улучшить систему отопления, сделав ее более удобной для совершения контроля над температурным режимом:

• Во-первых, Вы сможете уменьшить температуру в тех помещениях, которые используются крайне редко, либо не используются вовсе, при этом всегда рекомендуется оставлять минимальное значение, для поддержания помещения в надлежащем состоянии, либо наоборот, повысить температуру в помещении детской комнаты;
• Во-вторых, усовершенствованная система позволит понижать температуру в отдельном отопительном приборе, не затрагивая и не понижая температурный режим следующего, идущего за ним.

Помимо этого, в однотрубную систему ленинградки рекомендуется включить схему кранов на байпасах на подключении радиаторов отопления.

Это даст возможность производить ремонт либо замену каждого отопительного прибора независимо от других и без необходимости отключения всей системы.

Монтаж горизонтальной схемы однотрубной системы

Установить горизонтальную систему отопления Ленинградка довольно просто, однако она имеет свои особенности, которые следует учитывать при планировке частного дома:

Магистраль обязательно должна устанавливаться в плоскость пола.

При горизонтальной схеме монтажа система закладываются либо в конструкцию пола, либо же укладывается поверх нее.

В первом варианте необходимо позаботится о надежной теплоизоляции конструкции, в противном случае Вам не избежать значительной теплоотдачи.

При установке отопления в пол, половое покрытие монтируется непосредственно под ленинградку. При установке однотрубной системы отопления на пол, схема монтажа может перерабатываться в ходе строительства.

Подающая магистраль устанавливается под углом таким образом, чтобы создать необходимый уклон по направлению движения теплоносителя.

Отопительные радиаторы должны быть установлены на одном уровне.

Перед началом отопительного сезона воздушные пузырьки удаляются из системы при помощи кранов Маевского, которые устанавливаются на каждом радиаторе.

Особенности установки вертикальной системы

Вертикальная схема подключения системы ленинградка, как правило, с принудительной циркуляцией теплоносителя.

Данная схема имеет свои преимущества: все радиаторы нагреваются быстрее, даже при наличии труб маленького диаметра в подающей и обратной магистралях, однако данная схема требует наличия циркулярного насоса.

Если же насос не был предусмотрен, циркуляция теплоносителя осуществляется самотеком, без использования электричества. Это говорит о том, что вода либо антифриз перемещаются благодаря законам физики: измененная плотность жидкости либо воды при нагревании, либо охлаждении, провоцирует перемещение масс.

Самотечная система требует установки труб большого диаметра и монтажа магистрали под соответствующим уклоном.

Подобная система отопления не всегда органично вписывается в интерьер помещения, а также может возникнуть опасность не дотянуть магистраль до точки назначения.

При вертикальной безнасосной системе длина ленинградки не может превышать 30 м.

В вертикальной системе также предусмотрены байпасы, позволяющие проводить демонтажные работы отдельных элементов без отключения всей системы.

Подходит ли электрокотел для постоянного отопления

Перед тем, как собрать схему подключения электрического котла отопления, многие потребители интересуются, а можно ли такое оборудование использовать для постоянного отопления частного дома. Современные агрегаты позволяют обеспечить длительную круглосуточную эксплуатацию, обладая целым рядом преимуществ:

• Для установки прибора не требуется выделения специального помещения, отвечающего требованиям эксплуатирующих служб.
• Электрокотлы считаются одними из самых безопасных устройств для приготовления теплоносителя.
• Монтаж может производиться своими руками, без согласованного проекта и вызова специализированных служб.
• Подключение автоматики электрического котла обеспечивает полный контроль за состоянием системы.Автоматика электрического котла
• При монтаже не требуются специальная вентиляция и дымоход.
• Помимо данных преимуществ, такие агрегаты, как правило, стоят дешевле аналогов, работающих на сгораемом топливе.

Однако, помимо преимуществ, большая часть такого оборудования требует наличия трёхфазной силовой сети, а стоимость эксплуатации может в 2–3 раза превышать счета за оплату газа. Таким образом, схема подключения электрического агрегата целесообразна только в тех случаях, когда на участке отсутствуют другие источники энергии, а объёмно-планировочные показатели здания не позволяют установить твёрдотопливный или другой агрегат с топкой.

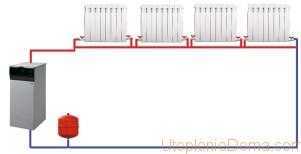

Однотрубная схема отопления с электрическим котлом

Однотрубная схема отопления с электрокотлом и мембранным расширительным баком (насос встроен в нагреватель).

Как работает однотрубная схема отопления дома электрическим котлом:

• горячая вода поступает от нагревателя в трубу (она одна);
• из трубы теплоноситель заходит в батарею и возвращается обратно, вовлекаясь в общий поток подачи;
• в итоге вся жидкость, сделав круг, возвращается к нагревателю.

Лучше забыть об однотрубной схеме системы отопления с электрическим котлом и не возвращаться к ней никогда. Никаких преимуществ она не несет, а вот сложностей хоть отбавляй.

Проблема заключается в том, что после каждого радиатора общий поток становится холоднее, так как вода отдала часть энергии на обогрев воздуха. Разница температуры теплоносителя в первой и последней батареях существенная. Судите сами, если в двухтрубной системе нормой дельты температуры подачи и обратки считается 20 градусов. Приблизительно столько же и в однотрубной. Выходит, что в последнем помещении нужно ставить батарею больше, чем в первом. А насколько – это уже надо считать в каждом случае отдельно.

Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок. Лучше чтобы он был немного уже основной магистрали. Это, по сути, байпас для отопления . Вариант, когда подача входит в торец батареи и выходит с другой стороны нельзя рассматривать априори. Это грубая ошибка. Случись что с радиатором, мороки будет уйма.

Чем расширительный бачок для отопления закрытого типа отличается от негерметичного экспанзомата.

Здесь поэтапная инструкция как сделать расширительный бачок для отопления дома своими руками.

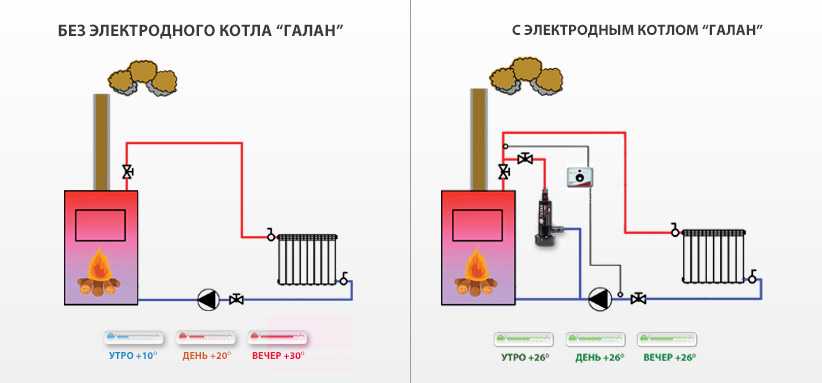

Что собой представляют комбинированные котлы «дрова-электричество»

Котлы смешанного типа, работающие на твердом топливе и электричестве, – это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования ТЭНов (трубчатых электронагревателей) – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, кокс, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

Модель Куппер Практик.

Для чего нужны и как применяются

Отопление электричеством является наиболее дорогим. Однако если использовать его в качестве резервного источника тепла в твердотопливном котле, можно получить больше выгод, чем может показаться на первый взгляд:

• сохранение комфортного уровня температуры после прогорания твердого топлива в течение более длительного срока, например, до утра, если загрузка догорела в полночь;
• сглаживание цикличности твердотопливных котлов, когда на пике горения достигается чрезмерная теплопроизводительность, а между загрузками она сильно снижается. Как следствие, трудно сохранять постоянный комфортный уровень температуры в доме;
• возможность более быстрого нагрева теплоносителя при одновременном использовании дров и электроэнергии;
• серьезная экономия пространства котельной, поскольку для установки двух отдельных однотопливных котлов нужно по крайней мере 6 м2 свободной площади.

В отличие от газово-дровяных моделей, котлы на твердом топливе и электричестве более оправданы, практически не отличаются по стоимости от обычных твердотопливных аналогов.

Однако если есть финансовые возможности, а место в котельной не ограничено, мы рекомендуем установить два отдельных котла, которые можно подключить параллельно (если система с естественной циркуляцией) или последовательно (если планируется закрытая система отопления с принудительной циркуляцией теплоносителя). На это есть несколько причин:

• функциональность отдельного электрического котла сильно выше, особенно при использовании комнатного термостата;
• блок ТЭНов уменьшает объем топочной камеры в среднем на 5-15 литров, что сказывается на длительности горения одной загрузки;
• КПД ТЭНов при работе после прогорания загрузки снижается на несколько процентов (от стандартных 99%) в виду наличия в топке постоянной тяги. Кроме того, водяная рубашка, в которую помещены трубчатые электронагреватели обычно не отделена слоем теплоизоляции, что добавляет теплопотери через теплообменник (когда нагревательный узел даже бюджетных электрокотлов имеет слой теплоизоляции).

Котлы с длительностью горения одной закладки топлива до 7 суток

Устройство и принцип работы

Котлы со встроенным ТЭНом имеют абсолютно такую же конструкцию, как и классические твердотопливные аналоги, за исключением отведенного в водяной рубашке места под блок ТЭНов, часто это подразумевает уменьшение объема топочной камеры. Блок трубчатых электронагревателей – съемный, нагревательная часть помещена непосредственно в теплообменник, а контакты выведены через отверстие в стенке корпуса котла.

Работают даже 6 кВт блоки от однофазной электросети, управляются с котла, автоматически или с помощью отдельного пульта управления, как в моделях Zota и Теплодар Куппер.

Алгоритм работы прост:

1. При растопке дровами или углем котел работает как и любой другой твердотопливник. Уровень тяги и температуры поддерживает механический терморегулятор.
2. После сгорания загрузки топлива, температура теплоносителя падает и, при достижении критической отметки, датчик температуры подает сигнал блоку ТЭНов.
3. Если во время обогрева ТЭНами загрузить новую порцию твердого топлива, температура теплоносителя поднимется и ТЭНы отключатся.

Так выглядит готовый комплект замены (ПУ, ТЭН и проводка) длякотлов Zota.

Экономичное электрическое отопление

Как можно снизить расходы на обогрев дома?

Вот описание трех решений разной эффективности.

Выносной термостат

Автоматика современных котлов предусматривает подключение выносных термостатов. Они позволяют прибору гибко реагировать на изменения температуры воздуха, подстраивая под нее текущую мощность нагрева. Без термостата котел поддерживает заданную температуру теплоносителя, что не всегда оправданно: в оттепель при той же температуре батарей дома станет заметно теплее.

Расходы: от 1500 рублей (при самостоятельном монтаже термостата).

Экономия: до 20% электроэнергии.

Выносной термостат позволит вам поддерживать постоянную температуру воздуха, а не теплоносителя.

Внутрипольное отопление

Более эффективное решение — обогрев дома внутрипольной системой отопления. При укладке в стяжку или под паркетную доску труб теплообменника весь пол превращается в отопительный прибор.

Экономия достигается за счет более рационального по сравнению с радиаторным отоплением распределения холодных и горячих зон:

• При конвекционном обогреве при +20 на уровне пола под потолком воздух нагреется до 26-28 °С, что даст среднюю температуру в помещении 23-24 градуса;
• Теплый пол, нагретый до тех же +20, прогреет воздух под потолком только до +16. Средняя температура — +18 °С.

Так распределяется температура воздуха при конвекционном и внутрипольном отоплении.

Расходы: от 1000 рублей за квадратный метр отапливаемой площади. Дорого, не спорю. Бонусом вы получите незабываемое ощущение комфорта: ходить по теплому полу очень приятно, а играющий на полу ребенок никогда не простынет.

Экономия: при уличной температуре 0 °С снижение средней температуры в доме с +24 до +18 градусов сэкономит 33% электроэнергии.

Укладка инфракрасной пленки под ламинат. Монтаж внутрипольного отопления можно выполнить после окончания чистовой отделки дома или квартиры.

Теплоаккумулятор

Буферная емкость, или теплоаккумулятор — это объемный бак для воды с теплоизоляцией и несколькими патрубками для подключения к отопительным контурам. Его функция понятна из названия — аккумуляция тепловой энергии.

Буферные емкости для подключения к отопительным контурам.

Размеры, масса и тепловая производительность буферных емкостей.

Что дает наличие теплоаккумулятора: при наличии двухставочного счетчика — возможность использовать электроэнергию для отопления только ночью, во время действия дешевого тарифа. Накопленное за ночь буферной емкостью тепло днем постепенно расходуется для нужд обогрева дома.

Как подключить теплоаккумулятор к котлу и системе отопления: в ней формируется два контура с циркуляционным насосом в каждом из них. Первый контур соединяет котел с буферной емкостью, второй — емкость с радиаторами. Постоянную температуру батарей при падении температуры воды в баке обеспечивает смесительный узел с трехходовым термостатическим смесителем.

Схема системы отопления с двумя котлами (твердотопливным и электрическим), теплоаккумулятором, ГВС и двумя контурами отопления — радиаторным и внутрипольным.

Расходы: при объеме бака 3000 литров с учетом стоимости дополнительного циркуляционного насоса и узла смешения — от 180 000 рублей.

Экономия: сокращение расходов на отопление в 2,5-3 раза. Одноставочный и ночной тарифы для Москвы на начало 2017 года соотносятся как 5,38/1,64 рубля.

Прошлогодние московские тарифы на свет. Сравните одноставочный и ночной тарифы, чтобы оценить размер экономии.

https://youtube.com/watch?v=Gynoc8a7lYw

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

1. Очистите стену от пыли и грязи.
2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.
Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.
   На фото – пример траншеи и уже готовой заземляющей конструкции.
2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Простая регулировка мощности электрического отопления

Замкнутое или разомкнутое положение контактов зависит от того, подано или снято напряжение с его катушки управления. Получается, чтобы собрать автоматику, на клеммы этих самых катушек мы должны через какие-то другие элементы подавать управляющие сигналы (напряжение).

Катушка имеет два контакта А1, А2.

При покупке обращайте внимание, пускатели могут идти с катушками на 380В и 220В. Лучше брать последний вариант

В этом случае на один из контактов вы напрямую подключаете нулевой проводник, а в разрыв второго устанавливаете кнопки-микровыключатели.

Для чего они нужны? Благодаря им, у вас появляется возможность включать поочередно 1,2 или 3 тэна, тем самым увеличивая или уменьшая мощность отопления.

К примеру, на улице за окном температура -5С. Нажимаете одну кнопку и запускаете в работу всего один ТЭН мощностью 2квт. Ударили морозы -25С, нажимаете все три кнопки и повышаете мощность в три раза.

При этом количество ступеней обогрева будет зависеть от номинальной мощности каждого нагревательного элемента. Если они все будут по 2квт – это всего три ступени.

А вот если один будет 2квт, второй 3квт, а третий 4квт, то количество ступеней автоматически возрастает до семи!

Все будет зависеть от того, какие фазы (тэны) и в какой последовательности подключать.

по отдельности 2квт – 3квт – 4квт

вместе 2квт+3квт+4квт

раздельно 2квт+3квт

раздельно 2квт+4квт

раздельно 3квт+4квт

Ток в цепях управления катушек очень небольшой (несколько миллиампер). Соответственно ставить сюда полноценные выключатели не нужно.

На все эти три микровыключателя должна быть подана одна фаза. Допустим фаза С. Берете ее с нижних контактов вводного автомата.

Вот именно из этой точки и начинается вся дальнейшая схема автоматики.
