Чтобы система отопления работала более эффективно, важно учитывать и другие факторы, влияющие на внутренний климат в доме

Например, часто уделяя огромное внимание утеплению окон, стен, дверей и потолков, совсем забывают об огромных площадях полов в доме. Для их утепления можно применять современные гидроизоляции основания пола

Варианты утепления

Существует три основных вида гидроизоляции пола в квартире перед стяжкой. Она просто необходима не только для сохранения тепла, но и для звукоизоляции, защиты нижних этажей от протечек воды при авариях. Пол может быть утеплен следующим образом:

Оклеиванием. Специальные изоляционные материалы укладываются ровными слоями друг на друга и надёжно закрепляются.
Покраской. Есть специальные смеси, которые наносят кистью на изолируемую поверхность в несколько слоёв. Основной недостаток такого метода — это его недолговечность.
Наливанием. Готовится специальный цементно-битумный раствор, который равномерно заливается в помещении.
Насыпанием. Такой метод применяется в домах без подвального помещения. Из щебня и песка делается изоляционная подушка.
Комбинированный. Чаще всего применяют несколько методов сразу.

Основной процесс укладки

Процесс укладки заключается в следующем:

Утепление дома — непростая задача. В её решении нет мелочей. Всё — от дымохода до толщины перекрытий — должно быть хорошо продумано и рассчитано.

Процедура разборки

Разъединить прикипевшие межсекционные стыки очень непросто. В некоторых случаях они прикипают так сильно, что бессильными оказываются даже значительные физические усилия. В подобных ситуациях стыки перед разборкой прогреваются с помощью паяльной лампы или фена.

Как разобрать радиатор отопления из чугуна:

Чугун прогревают паяльной лампой до тех пор, пока он не начнет издавать малиновое свечение. После этого можно начинать процедуру разборки.
Первым делом необходимо вывернуть заглушки.
Радиаторный ключ подводится к верху батареи: его головка должна попасть на участок отвинчивания ниппель-гайки. На торце секции нужно с помощью мела отметить круг расположения стержня инструмента.
Сплющенная часть вставляется в нижний внутренний паз. Далее, перемещая инструмент в нужном направлении, доводят его до отмеченного круга.

Перед началом операции важно выяснить, в какую сторону необходимо проводить скручивание секций. При наличии ниппельной гайки ее по очереди накручивают на правый и левый торец батареи: это дает возможность определиться с направлением вращения ниппеля. Если резьба сдвинется, полное откручивание производить не следует

Чтобы избежать перекосов, верхний и нижней ниппели нужно поочередно отвинчивать на один полный оборот

Если резьба сдвинется, полное откручивание производить не следует. Чтобы избежать перекосов, верхний и нижней ниппели нужно поочередно отвинчивать на один полный оборот.

Подключение ТЭН в системе отопления в паре с твердотопливным котлом.

Установка ТЭН в котел.

Как правило большинством производителей твердотопливных котлов предусмотрена врезка электроТЭН, а за частую они уже поставляются в комплекте. Наиболее распространёнными вариантами являются тэны мощностью 6 кВт (3 тэна по 2 кВт) и 9 кВт (3 тэна по 3 кВт). В котле предусмотрено резьбовое отверстие в 1” с противоположной стороны обратки в нижней части. Устанавливается ТЭН через уплотнительное резиновое кольцо, Затяжка производиться разводным ключом ( будь те внимательны не повредите выводы на керамических втулках)

Схема подключения ТЭН на котле:

Обычная коммутация через АТ выполняется следующим образом: По одному концу с каждой тэны запараллелить установкой перемычки – это будет общий ноль со своим автоматом. На оставшиеся три вывода через АТ подаем фазы. По данной схеме подключения можно за питать как каждый ТЭН в отдельности по 220 вольт. Но так же и без нуля можно подать последовательно на две тэны 380 Вольт получив большей диапазон в подборе мощности.

Подключение ТЭН через автоматический блок управления:

Отличный вариант для автоматической поддержки рабочей температуры в котле. Именно для этого и предусмотрены тены в котле, в ночное время или в процессе ревизии поддерживать температуру. Имея терморегулятор управление тенами выполняется по включению от заданной нижней температуры и отключение при установочном верхнем значении. Тэны подключаются на колодку, термодатчик устанавливается на выход из котла.

При решении вопроса по организации теплоснабжения центральное место занимает правильный выбор оборудования. Теплогенератор является центром любой системы отопления, и от эффективности его работы зависит продуктивность функционирования всего отопительного контура в целом. Рынок отопительного оборудования предлагает массу всевозможных решений.

Твердотопливные котлы по-прежнему остаются востребованными и популярными во многом благодаря возможности модификации. Установка ТЭНов (трубчатых электронагревателей) — это довольно простой и относительно дешевый способ превращения котла на твердом топливе в комбинированное устройство, вырабатывающее тепло с использованием электроэнергии. Твердотопливный котел с ТЭНами по сути является агрегатом, в котором существует возможность альтернативного или совместного использования основных видов топлива и электричества.

Климат контроль с воздушным датчиком

Чтобы батарея могла автоматически включаться-отключаться не только при перегреве, но и при достижении заданной температуры в комнате, в схему можно добавить еще один элемент автоматики – реле с воздушным датчиком температуры помещения.

Такие зачастую ставят на теплые полы. Они обеспечат своеобразный климат контроль.

Есть вообще термореле розеточного типа. С ним даже не понадобится изменять схему подключения.

Достаточно будет воткнуть вилку в розетку и система автоматики готова. Подробнее

Особенно это актуально в период отсутствия сильных заморозков, когда на улице еще не так холодно. Конечно, температуру в комнате можно регулировать и встроенным термостатом, тем самым вручную уменьшая нагрев секций, однако:

во-первых, это не удобно – каждый раз приходится наклоняться к полу и крутить регулировочное колесико

во-вторых, влечет за собой сильный разброс колебаний температуры в комнате

в-третьих, с электронным термостатом по воздуху вы забудете про раздражающие щелчки от реле

https://youtube.com/watch?v=XgB6dKNXXl4%3F

С чего начинается изготовление радиатора

Перед тем, как сделать его своими руками, нужно знать, какие размеры он должен иметь. Для этого выполняются такие действия:

Определяются с комнатой, в которой он будет находиться. Вычисляют объем помещения и определяют мощность, которой должен обладать радиатор. Согласно полученной цифре определяют размеры подходящего к ситуации панельного радиатора

Их следует брать во внимание потому, что агрегат изготавливается из стали. Собственно с этого сплава сделаны те профильные трубы, которые будут применяться для изготовления самодельной батареи

Используя специальную таблицу, рассчитывают объем воды. которая может поместиться в панельном отопительном устройстве. Такой внутренний объем должна иметь и профильная, используемая для изготовления радиатора своими руками, труба. Зная этот объем, определяют ее длину. Для этого главную цифру делят на площадь поперечного сечения выбранного материала.

Площадь поперечного сечения является равной произведению длин двух стенок трубы.

Пример расчета: если объем воды в радиаторе составляет 10 л, а площадь поперечного сечения профильной трубы равна 3 600 мм² (размеры 60х60 мм), то длина трубы составляет 10 х 1 000 000 / 3 600 = 2 777,78 мм. Число 1 000 000 использовано для того, чтобы перевести литры в куб. мм. Длина используемой трубы должна составлять 2,77 м. Так как батарея состоит из трех отрезков, то эту цифру делят на 3. В итоге получается, что длина будет составлять 93 см. Если такая длина слишком велика, подбирают трубу с большим сечением и проводят повторный расчет.

Теперь можно отправляться в магазин и покупать все необходимые материалы и инструменты.

Профильная гладкостенная труба с толщиной стенки 3 мм. Размеры могут быть различными. От 30х30 до 80х80 мм.
Круглая труба с такой же стенкой. Диаметр 25 мм.
Стальной лист с толщиной, равной 3 мм.
Стальная муфта с внутренней резьбой. Диаметр 15 мм. Количество — 2-3 шт.
Кран Маевского .
Запорная арматура.

Самодельные радиаторы

Взвесив все за и против, хозяин определяется с выбором. Трубный, электросварной вариант хорош своей простотой и доступностью. Приступая к изготовлению радиаторов, предусмотрительный мастер сразу готовит все необходимые инструменты и материалы. Вот что понадобится для работ:

Болгарка.
Сварочный аппарат и расходный материал для него.
Молоток.
Электродрель.
Рулетка.
Деревянные козлы или подложки для удобства.
Труба профильная (не менее 3 мм толщиной) согласно произведённым измерениям.
Труба круглая для соединений регистров.
Стальной лист для заглушек (не менее 3 мм толщиной).
Кран Маевского и муфта из стали (диаметр 15мм).
Патрубки с резьбой для труб теплотрассы — 2шт.

Сварочные работы лучше проводить в специально оборудованном месте или на улице

При этом важно помнить о соблюдении мер безопасности как пожарной, так и электрической. Когда место подготовлено и произведён расчёт всех технических характеристик будущей отопительной системы, приступают к её изготовлению и монтажу:

Готовят точные чертежи всей системы с размерами и дополнительными объяснениями.
Режут стальные трубы на детали по указанным размерам и количеству.
Прорезают отверстия для соединений и сгонов.
Наживляют соединительные трубки согласно чертежам.
Проверяют правильность сборки.
Проваривают основательно все швы.
Зачищают места соединений.
Приваривают патрубки для соединения с системой подачи воды.
Устанавливают кран Маевского.
Проверяют батарею на течь, если необходимо, устраняют огрехи.
При необходимости красят радиатор.
Устанавливают батарею на место.

Проверив работоспособность системы, убеждаются в надёжности всех блоков отопительной системы. Сделанная своими руками система отопления будет намного дешевле промышленного аналога. Даже если хозяин не умеет пользоваться сваркой, расценки на услуги мастера будут ниже, чем покупка современных фирменных приборов.

Установка

Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.

Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
После монтажа радиатора отопления необходимо провести опрессовку.

Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.

Расчет

Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

На 1 квадратный метр помещения берется 100 ватт тепла;
В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);

Низкие зимние температуры увеличивают потребность в тепле.

Теплоотдача секции в среднем оценивается в 180 ватт.

Крепление

Как повесить биметаллический радиатор на стену?

Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?

Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.

Комплект для подключения радиатора.

Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.

Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики

С чем связана эта инструкция?

Они обладают высокой прочностью на разрыв;

Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
Они монтируются компрессионными фитингами с использованием пары разводных ключей.

Радиатор на фото подключен гофрированной нержавеющей трубой.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.

Диагональное подключение позволит прогреть максимальное количество секций.

Изготовление самодельного радиатора

Давайте посмотрим, как сделать батарею отопления своими руками на примере секционного радиатора. Мы будем отапливать большое помещение, поэтому нам нужен большой радиатор шириной три метра, состоящий из четырех труб. Для сборки нам потребуются:

Четыре отрезка трубы длиной по три метра (диаметр 100-120 мм);
Листовой металл для сооружения заглушек;
Обычная металлическая водопроводная труба для перемычек;
Арматура – так как радиатор получается большим, нужно придать ему дополнительную жесткость;
Фитинги с резьбой.

Из инструментов понадобятся болгарка (углошлифовальная машина) и сварочный аппарат (газовый или электрический).

Отрезаем заглушки, перемычки и трубы нужной длины. Затем вырезаем отверстия для перемычек и привариваем их. Последним этапом привариваем заглушки.

Если труба была целой, нарезаем из нее четыре отрезка по три метра. Края труб обрабатываем с помощью болгарки, чтобы обрезка была гладкой. Далее вырезаем из куска листового металла восемь заглушек – в две из них мы позднее врежем фитинги. Водопроводную трубу режем на кусочки, длина которых должна быть чуть больше, чем диаметр используемых труб (на 5-10 мм). После этого приступаем к сварочным работам.

Наша задача заключается в том, чтобы соединить между собой четыре большие трубы с помощью перемычек. Для придания дополнительной жесткости добавляем перемычки из арматуры. Перемычки из трубы располагаем вблизи торцов – здесь можно отступить на 90-100 мм. Далее привариваем к торцевым частям наши заглушки. Лишний металл на заглушках отрезаем болгаркой или сваркой – кому как удобнее.

При проведении сварочных работ нужно уделить особое внимание качеству сварных швов – от этого зависит надежность и прочность всего радиатора.

Схемы подключения радиаторов:
1. Боковое подключение;
2. Диагональное подключение;
3. Нижнее подключение.

Далее приступаем к монтажу резьбовых фитингов на боковые заглушки. Здесь нужно определиться, как будет поступать теплоноситель – исходя из этого вы можете выбрать диагональную, боковую или нижнюю схему подключения. На последнем этапе аккуратно зачищаем болгаркой все наши соединения, чтобы радиатор приобрел нормальный внешний вид. При необходимости, покрываем радиатор краской – желательно, чтобы она была белой.

Когда все будет готово, можно приступать к тестированию радиатора – для этого нужно заполнить его водой и осмотреть на предмет протечек. Если есть возможность, следует подать воду под давлением, например, подключить радиатор к водопроводу. Когда проверка будет завершена, можно приступать к установке радиатора в отопительную систему.

Сегодня отопительные системы прокладываются с использованием пластиковых труб небольшого диаметра, задействуя для движения теплоносителя циркуляционные насосы. Поэтому нужно обеспечить качественный крепеж радиатора, чтобы тот не переломал трубы. Лучше всего подвесить его на несколько металлических штырей, вбитых в стену, либо смонтировать его на металлических напольных опорах.

Как сделать самодельные батареи отопления из профильных труб

К счастью многих потребителей, радиаторы отопления можно изготовить самостоятельно, избегая покупки дорогих устройств от промышленных компаний. Для самостоятельного изготовления понадобится потратить немало усилий и времени. Самый простой способ – использовать для изготовления радиатора профильную трубу квадратной или прямоугольной формы.

В состав радиатора, изготовленного из профильной трубы, входят горизонтальные трубы в количестве 3 штук, вертикальные перемычки (4 штуки), заглушки (6 штук), муфты, которые приваривают к концам верхней трубы и нижней трубы. Вертикальные перемычки размещают на концах труб, таким образом, вода может попадать через верхнюю трубу в нижнюю. Перед тем как приступить к изготовлению радиатора, нужно определиться с размерами будущего устройства.

Как определить размер радиатора:

Определить место, в котором он будет располагаться.
Рассчитать объем помещения, определить мощность, которую будет иметь радиатор.
Опираясь на данные об объеме комнаты и мощности прибора, необходимо определить размеры, которые будут подходить к размерам панельного радиатора.
Объем воды можно определить, пользуясь специальной таблицей.
Зная объем внутренней профильной трубы, можно рассчитать ее длину. Полученное число нужно разделить на площадь поперечного сечения материала, который будет выбран.

Если дина получается слишком большой, необходимо подобрать трубу, которая имеет большое сечение, после чего производят новый расчет. Все материалы для изготовления радиатора можно приобрести в специализированном строительном магазине. Обычно для изготовления используют профильную гладкостенную трубу, круглую трубу, стальной лист, стальную муфту, кран Маевского , запорную арматуру.

Чтобы изготовить радиатор самостоятельно, следует предварительно подготовить все необходимые инструменты. Любому мастеру обязательно понадобится: сварочный аппарат, болгарка, молоток, маркер, линейка. Радиаторный ключ понадобится только в том случае, если необходимо убрать старую батарею и разобрать ее на отдельные секции.

Длина отрезков определяется индивидуально, так как размеры радиатора могут быть разными. Круглую трубу необходимо разрезать на равные отрезки. Обычно их длина составляет 10 см. Сделать нужно четыре таких отрезка.

Советы по подготовке материалов:

Листовой металл нужно разрезать на шесть квадратов или шесть прямоугольников – это зависит от профиля труб.
Вырезать квадраты нужно таким образом, чтобы они имели меньший размер, чем длина стенок трубы. Зазор крайне необходим – он не позволяет сварному шву выходить за трубу.
Трубы кладут на два горизонтальных деревянных бруса. Трубы ставят так, чтобы их концы располагались на одном друг с другом уровне.
От каждого конца нужно отступить по 5-10 см, чтобы сделать отметки для будущих отверстий, которые будут сделаны в вертикальных трубах.
В крайних трубах проделывают по два отверстия. Их диаметр должен составлять 25 мм. Располагаться отверстия должны на одной стенке.
Средняя труба должна быть оснащена четырьмя отверстиями. Двум отверстиям необходимо располагаться друг напротив друга.
Муфту из стали нужно разрезать так, чтобы образовалось две невысоких трубы.

Чтобы сварить конструкцию, трубы нужно разместить так, чтобы между ними можно было поместить круглые трубки размером в 10 см. Отверстия труб должны «смотреть» в разные стороны. А вот концы профильных труб следует расположить по прямой линии.

Материал изготовления

Если делать выборку в зависимости от материала изготовления, то регистры можно классифицировать на следующие категории:

Стальные;
Алюминиевые;
Чугунные.

Какие регистры отопления лучше выбрать? Самыми распространенными стали стальные регистры. Их подключение к системе отопления осуществляется посредством резьбы или сварки. Такие устройства имеют хорошую теплоотдачу и приемлемую стоимость.

Алюминиевые регистры имеют гораздо меньший вес, чем стальные. К тому же, они устойчивы к коррозийному влиянию, изготавливаются без соединительных швов и обладают хорошей теплоотдачей. Основной недостаток таких устройств – очень высокая цена.

Регистры, изготовленные из чугуна, подключаются к отопительной системе при помощи фланцевого соединения. Они довольно просты в установке и дешево стоят. К минусам чугунных изделий можно отнести малую инертность, которая существенно снижает время прогрева регистров.

Каналы сбыта

Для организации сбыта произведенной продукции необходимо определить основных крупнооптовых покупателей в непосредственной близости от предприятия. Такое сотрудничество будет наиболее выгодным, поскольку существенно снизит транспортные расходы на доставку. Это могут быть как непосредственные потребители, использующие радиаторы в своей деятельности (например, строительные компании), так и посредники, реализующие товар в розницу. С такими клиентами необходимо работать напрямую, предлагая выгодные условия сотрудничества.

Кроме того, для привлечения внимания к новому предприятию необходимо организовать рекламную кампанию. Для этого нужно:

создать информационный сайт и еще один одностраничник (landing page) для более активной раскрутки;
обеспечить продвижение обоих ресурсов с использованием разных видов онлайн-рекламы;
зарегистрироваться на тематических форумах, городских порталах, торговых площадках и регулярно делать публикации.

Из других видов рекламы эффективными будут наружные носители (баннеры, стенды, бигборды) и печатная продукция (листовки, флаеры, визитки).

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Для повышения тепловой мощности закрепите на стене фольгу

Как сделать радиатор из труб своими руками

Для изготовления самодельного радиатора нужно уметь работать со сварочным аппаратом и иметь навыки «обращения» с болгаркой

Важно правильно определить размер источника тепла – для этого нужно рассчитать необходимую мощность

Принцип работы самодельного прибора

Расчет мощности батареи

Мощность радиатора для жидкостного отопления зависит от площади поверхности прибора и теплопроводности материала. Для расчета мощности используют специальные формулы, но неспециалисту непросто ориентироваться в сложных уравнениях. Если планируется отопление хозяйственных построек, где не нужны точные значения, можно взять за основу чугунную батарею.

К примеру, мощность одной секции чугунного радиатора составляет 160 Вт, а ее объем – 1,45 литра. Чтобы заменить стандартный чугунный прибор из 10 секций на обогреватель из труб, необходимо количество труб, вмещающих 14,5 литра жидкости.

Согласно нормам, в жилых зданиях на каждый квадратный метр помещения требуется 1 Квт мощности отопительного прибора. Это значение увеличить при расчете системы в домах с плохой теплоизоляцией.

Необходимые материалы

Чтобы не бегать в поисках недостающей мелочи, желательно сразу приготовить все необходимые материалы и инструменты. Для самодельного радиатора объемом 14,5 литра потребуются:

труба из углеродистой стали длиной около 2 метров и диаметром 10-12 см с толщиной стенок 3,5 мм;
стальной лист толщиной не менее 3,5 мм для торцевых заглушек;
водопроводная труба для пропускных каналов;
два сгона диаметром 2,5 см;
арматура для усиления жесткости;
резьбовые соединения для врезки в систему.

Дешевле приобретать материалы в пунктах приема металлолома, но для постоянного жилья лучше сделать выбор в пользу новых гладких стальных труб. Нет смысла брать для регистров трубы диаметром более 12 см – это увеличит объем теплоносителя, повысит нагрузку на котел и текущие расходы на отопление.

Технология изготовления

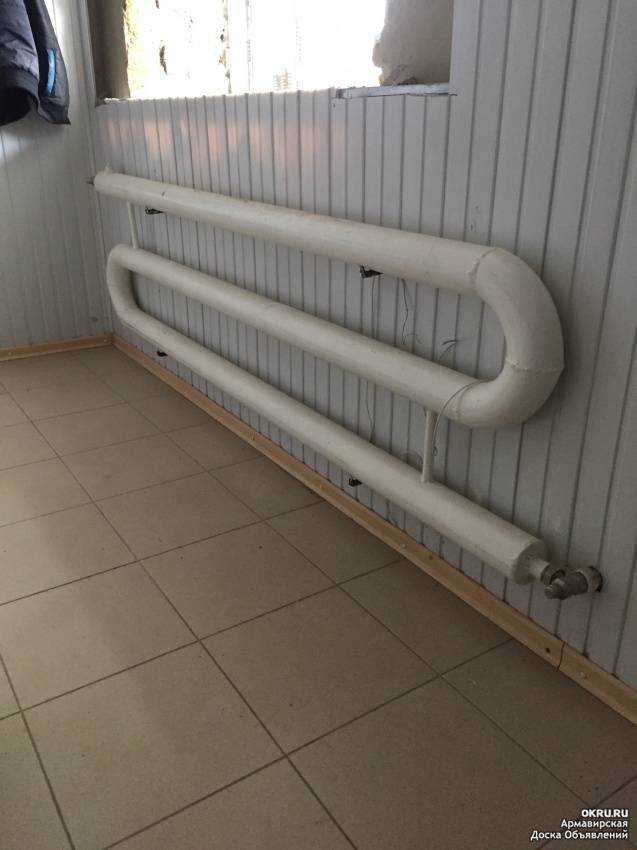

Двухметровую стальную трубу разрезают на три одинаковых части и в каждой из деталей вырезают по два отверстия для присоединения пропускных трубок. Отверстия должны находиться на расстоянии 5 см от торца и располагаться в разных концах под углом 180 градусов относительно друг друга.

На следующем этапе из листов стали вырезают круглые заготовки для закрытия торцов. Диаметр крышек должен соответствовать размеру трубных отверстий. Заглушки приваривают к торцам, закрывая элементы для регистров.

Трубки для подачи теплоносителя приваривают к отверстиям, получая конур для движения горячей воды. Чтобы придать конструкции прочность, трубы соединяют между собой арматурой. В больших регистрах предусматривают дополнительные страховочные перемычки

Важно, чтобы расстояние между секциями было на 0,5 см больше диаметра основной трубы

После завершения сварочных работ, самодельные радиаторы из труб обязательно проверяют на прочность. Перед испытанием нижнее отверстие закрывают, а в верхнее подают воду под давлением, полностью наполняя прибор. Если протечек нет – батарею устанавливают в систему. Для напольного монтажа приваривают ножки или предусматривают кронштейны. В отопительных системах с естественной циркуляцией регистры устанавливают с небольшим уклоном по ходу движения теплоносителя.

Аналогично изготавливают радиатор для ванной комнаты в виде змеевика или лесенки. Для полотенцесушителя нет смысла брать трубы с большим диаметром – чем больше планируется перекладин, тем меньше должен быть обхват трубы. Если вместо стальных труб взять медные, получится долговечный и практичный прибор.

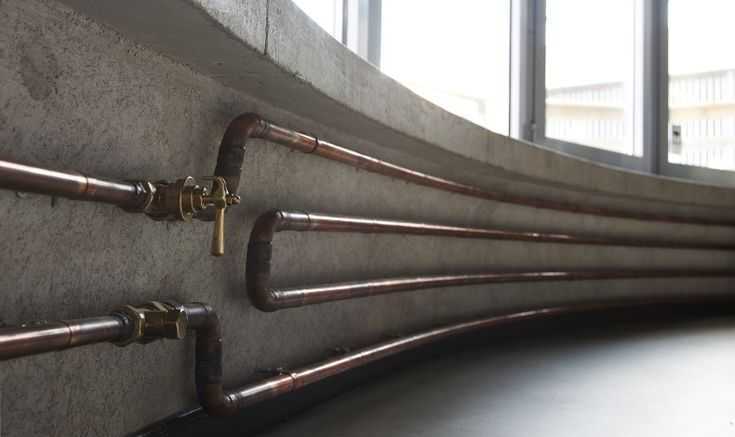

Змеевик для ванной

Если вы никогда не пользовались сварочным аппаратом, настоятельно не рекомендуем учиться этому непростому делу на отопительных устройствах. Даже если очень хочется установить дома самодельные радиаторы, лучше доверить их сварку специалисту.

Установить систему отопления в частном доме — главная задача любого человека, желающего комфортной и безопасной жизни. Печное отопление не актуально для большого помещения, так как коэффициент полезного действия рассчитан всего на 20-30 м2.

Система радиаторов является значительной статьей расходов, поэтому экономия – главный аспект, на который следует обращать внимание. Зачем же тратить большие деньги на то, что можно сделать своими руками? Экономия на металлических деталях и на фурнитуре составляет около 90% от рыночной стоимости готового оборудования

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.
