Стандартная схема системы отопления хрущевки и её устройство: возможность модернизации и установки автономных комплексов

Особенности отопительной системы многоквартирных домов

При оборудовании отопления в многоэтажных домах необходимо в обязательном порядке соблюдать требования, устанавливаемые нормативной документацией, к которой относятся СниП и ГОСТ. В этих документах указано, что отопительная конструкция должна обеспечивать в квартирах постоянную температуру в пределах 20-22 градусов, а влажность должна варьироваться от 30 до 45 процентов.

Несмотря на наличие норм, многие дома, особенно из числа старых, не соответствуют данным показателям. Если это так, то в первую очередь нужно заняться установкой теплоизоляции и поменять отопительные приборы, а уже потом обращаться в теплоснабжающую компанию. Отопление трехэтажного дома, схема которого изображена на фото, можно приводит в качестве примера хорошей отопительной схемы. Чтобы достичь необходимых параметров, используется сложная конструкция, требующая качественного оборудования. При создании проекта отопительной системы многоквартирного дома специалисты используют все свои знания, чтобы достичь равномерного распределения тепла на всех участках теплотрассы и создать сопоставимое давление на каждом ярусе здания. Одним из неотъемлемых элементов работы такой конструкции является работа на перегретом теплоносителе, что предусматривает схема отопления трехэтажного дома или других высоток.

Как это работает? Вода поступает прямо с ТЭЦ и разогрета до 130-150 градусов. Кроме того, давление увеличено до 6-10 атмосфер, поэтому образование пара невозможно – высокое давление будет прогонять воду по всем этажам дома без потерь. Температура жидкости в обратном трубопроводе в таком случае может достигать 60-70 градусов. Конечно, в разное время года температурный режим может меняться, поскольку он напрямую завязан на температуру окружающей среды.

Назначение и принцип действия элеваторного узла

Выше было сказано, что вода в отопительной системе многоэтажного здания разогревается до 130 градусов. Но такая температура не нужна потребителям, и нагревать батареи до такого значения абсолютно бессмысленно, независимо от этажности: система отопления девятиэтажного дома в данном случае не будет отличаться от любой другой. Объясняется все довольно просто: подача отопления в многоэтажных домах завершается устройством, переходящим в обратный контур, которое называется элеваторным узлом. В чем смысл этого узла, и какие функции на него возложены?

Разогретый до высокой температуры теплоноситель попадает в элеваторный узел. который по принципу своего действия похож на инжектор-дозатор. Именно после этого процесса жидкость осуществляет теплообмен. Выходя через элеваторное сопло, теплоноситель под высоким давлением выходит через обратную магистраль. Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Открытые

Принцип работы

Принципиальная схема системы отопления открытого типа

Открытые системы отопления независимы, так как теплоноситель циркулирует в контуре под действием естественного давления, без использования циркуляционного насоса. Как правило, в качестве обогревателя могут использоваться твердотопливные котлы, в том числе газовые, а также печи и камины с водяной рубашкой (водонагревательные баки).

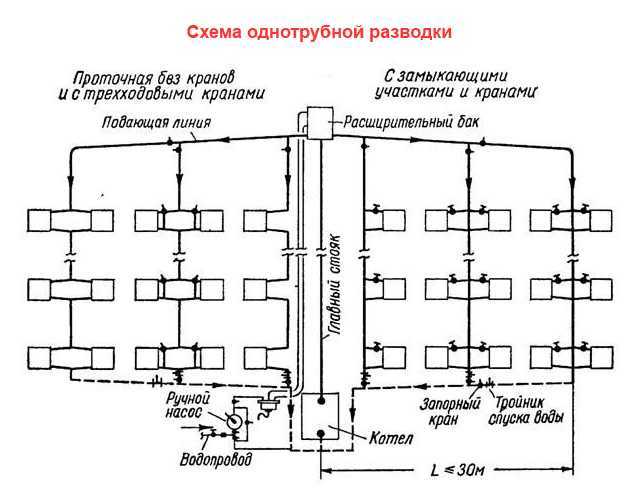

По количеству контуров схема может быть однотрубной или двухтрубной, но при установке необходимо соблюдать уклон 0,01% от начальной точки подачи хладагента. Поскольку произвести такие расчеты достаточно сложно, можно исходить из расчетов уклона 8-10 мм на один погонный метр.

Открытый расширительный бак из стали

Для нормальной работы этого контура расширительный бачок должен располагаться над горизонтальным патрубком подачи теплоносителя для создания давления в колонке. То есть горячая вода из котла при расширении попадает в контур.

Но когда давление превышает норму, его просто сливают в расширительный бачок, а при остывании теплоносителя за счет давления колонки он возвращается в контур. Такие контейнеры в частных домах, как правило, устанавливают на чердаке.

Циркуляция воды в таких системах довольно медленная, но это позволяет равномерно нагревать трубы, которые в таких случаях должны быть не менее 40 мм в диаметре. По этой причине эти схемы часто изготавливаются из стали, хотя они также могут изготавливаться из полипропилена.

Вставка циркуляционного насоса. Фото

Но инструкция нисколько не мешает установке вспомогательного насоса в независимую систему открытого типа для повышения КПД. Как видно на фото выше, на основной трубе между линией насоса находится запорная арматура.

он закрывается и вода начинает двигаться по циркуляционному насосу и при аварийном отключении электроэнергии открывается основная труба и замыкается контур. Увеличение скорости циркуляции теплоносителя существенно влияет на эффективность отопления помещения.

Преимущества

• Основным преимуществом однотрубной или двухтрубной системы открытого типа является ее полная независимость от сторонних энергоносителей (линий электропередач, дизельного или карбюраторного электрогенератора).
• Для монтажа открытых систем не требуется специальных знаний, а также лицензии или допуска при установке и подключении газового или электрического котла.
• Твердотопливные котлы или печи, как правило, неприхотливы в использовании топлива – помимо угля и дров они могут быть органическими материалами в сухом состоянии.

Недостатки

• Вода в расширительном бачке может замерзнуть, поэтому ее необходимо утеплить, но при этом категорически запрещается добавлять антифриз, чтобы жидкость не замерзла.
• Когда в этих местах образуются воздушные карманы, трубы подвержены коррозии, так как естественное давление не может вытолкнуть воздух. Для устранения пробок необходимо закачивать воду в контур до тех пор, пока не будет выпущен весь воздух.
• Низкая эффективность.

Схема разводки системы отопления

При вынесении обогревательных приборов внутрь помещения или при ремонтных работах часто встает вопрос о схеме разводки труб. Стандартные схемы: буковой П или перевернутой буковой Ш. Какая именно их схем реализована в вашей квартире зависит от панельного дома.

Два стояка располагаются рядом друг с другом. Иногда они разделены стеной, разделяющей комнаты. В этом случае стояк имеет вид буквы Т, по 2 стояка располагаются с одной стороны и один – с другой. Проходят они в стенах. Вывод зон соединения конструкций – потолок и пол.

Плюсы и минусы

Радоваться или готовится к суровому зимнему периоду, если вы переехали в панельный дом с трубами отопления, вмурованными в стену? Рассмотрим плюсы и минусы такого варианта. Среди основных преимуществ следует отметить:

• Эстетичность. Конструкции, вынесенные вовнутрь, часто портят общий вид квартиры. Система внутри перегородки позволяет сохранить дизайн помещения без этого «бельма на глазу»;
• Экономия пространства. Этот фактор особенно актуален для небольших квартир. Обогревательные элементы не занимают свободное пространство, которого и без того мало;

Эффективность. Не стоит бояться того, что все тепло будет уходить в перегородку. Обогревательные элементы в подобных конструкциях рассчитаны на большую мощность, которой хватает на качественный прогрев помещения. Кроме того, для повышения эффективности системы используются конструкции с выверенными диаметрами, и применяется наиболее подходящая схема разводки.

Однако у труб отопления в стене есть также и минусы:

• В некоторых случаях малая мощность. Мощность системы во многом зависит от поставщика услуг. Иногда тепла от обогревающих элементов не хватает;
• Сложности с проведением ремонтных работ. При возникновении аварийных ситуаций добраться до конструкции будет непросто. Однако такие непредвиденные обстоятельства возникают очень редко;

Проблемы при работе с перегородкой

Если вы желаете просверлить перегородку, делать это нужно с большой осторожностью, чтобы не задеть конструкции. Для этого нужно, в первую очередь, изучить схему разводки в вашем доме; Сложности с проведением косметического ремонта в квартире

Горячие конструкции могут спровоцировать трескание штукатурки. Также могут отходить обои.

Трудно сказать однозначно, насколько эффективными и удобными будут трубы отопления в стене. Все зависит от личных предпочтений человека. Некоторые желают вывести трубы отопления вовнутрь помещения, другие же – напротив, вмуровать в стену. Но, в любом случае, следует помнить о том, что работа со стояками должна предварительно обговариваться с ответствующими службами. Самовольное вмешательство в схему конструкций может повлечь за собой немалый штраф.

Какие бывают виды систем отопления многоквартирного дома

В зависимости от монтажа теплогенератора или местоположения котельной:

1. Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
2. Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;

Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

1. Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-700C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-1050C;
2. Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

Исходя из схемы трубной разводки:

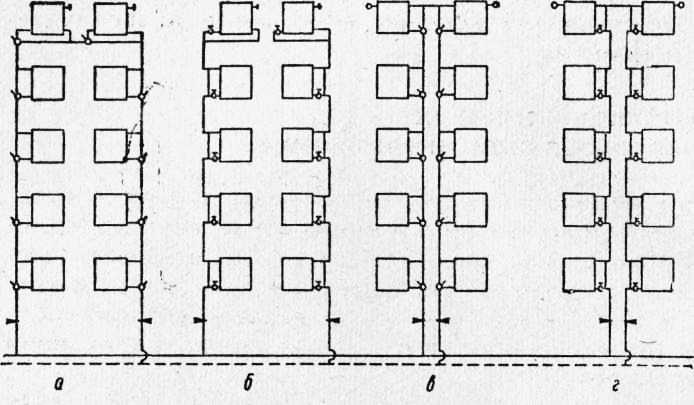

1. Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;
2. Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Рассмотрим вариант с нагревательной пленкой

Это один из прогрессивных видов обогрева с технологией нагревания элементов инфракрасной полимерной пленки (а от нее, в свою очередь, пола) с помощью электроэнергии. Толщина такой пленки из полиуретана или лавсана с токопроводящими полосками, уложенными в определенном порядке, минимальна — всего 0,2-0,4 мм.

Даже при укладке со слоем теплоизоляции (около 3 мм) и тонкой пластиковой сеткой это практически не скажется на уменьшении высоты комнат.

Теплоизоляция нужна, чтобы Вы не грели соседей этажом ниже, а пластиковая сетка предохраняет нагревательную пленку от повреждений, а также позволяет легче монтировать плитку.

Как правило, пленка поставляется в виде рулонного полотна заданной длины, при этом указывается шаг линии отреза (к примеру, 18 или 25 см). Еще один вариант комплектации — готовые секции определенной длины, ширины и мощности, которые легко соединяются между собой Поэтому выполнить монтаж несложно даже непрофессионалу. Все варианты и характеристики пленок рекомендую смотреть тут).

Что можно сделать

Что делают, когда старая деталь какой-либо конструкции приходит в полную негодность? Выбрасывают и заменяют новой. Может быть, недешевой, но гарантирующей стабильную работу много лет.

Так, и в нашем случае – замена безнадежно устаревших элеваторных узлов на современные индивидуальные тепловые пункты (ИТП) с погодным регулированием – является единственно правильным решением в сложившейся в нашей стране ситуации.

Все больше ОСМД в различных городах Украины принимают подобные решение: Львов, Черкассы, Винница, Одесса, Луцк, Киев. Члены этих ОСМД уже ощутили преимущества тепловых пунктов с погодным регулированием, которые позволяют эффективно использовать тепло, а значит, экономить на оплате за отопление. Кроме того, уровень комфорта жильцов в таких домах существенно повышается.

Классификация систем централизованного отопления

Существующее на сегодня многообразие схем организации центрального отопления позволяет произвести их ранжирование по некоторым классификационным признакам.

По режиму потребления тепловой энергии

• сезонные
  , обеспечение теплом требуется только в холодный период года;
• круглогодичные
  , нуждающиеся в постоянном теплоснабжении.

По виду используемого теплоносителя

• водяные
  – это самый распространенный вариант отопления, используемый для обогрева многоквартирного дома; такие системы просты в эксплуатации, позволяют транспортировать теплоноситель на большие расстояния без ухудшения качественных показателей и регулировать температуру на централизованном уровне, а также характеризуются хорошими санитарно-гигиеническими качествами.
• воздушные
  – эти системы позволяют осуществлять не только отопление, но и вентиляцию зданий; однако вследствие высокой стоимости такая схема не находит широкого применения;

Рисунок 2 – Воздушная схема отопления и вентиляции зданий

паровые
– считаются самыми экономичными, т.к. для отопления дома используются трубы небольшого диаметра, а гидростатическое давление в системе мало, что облегчает ее эксплуатацию. Но такая схема теплоснабжения рекомендуется для тех объектов, которым помимо тепла требуется и водяной пар (в основном это промышленные предприятия).

По способу подключения отопительной системы к теплоснабжающей

независимые
, в которых циркулирующий по теплосетям теплоноситель (вода или пар) нагревает в теплообменнике подаваемый в систему отопления теплоноситель (воду);

Рисунок 3 – Независимая система централизованного отопления

зависимые
, в которых нагретый в теплогенераторе теплоноситель подается непосредственно к потребителям тепла по сетям (см. рисунок 1).

По способу присоединения к системе теплоснабжения горячего водоснабжения

открытые
, горячая вода забирается непосредственно из теплосети;

Рисунок 4 – Открытая система отопления

закрытые
, в таких системах забор воды предусмотрен из общего водопровода, а ее нагрев осуществляется в сетевом теплообменнике централи.

Рисунок 5 – Закрытая система центрального отопления

Короб

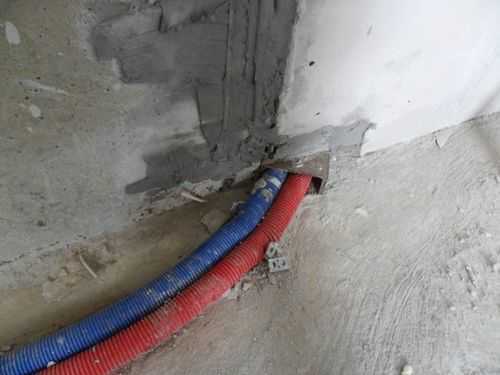

Выполняя современный качественный ремонт, мы прячем трубы отопления в стену. Такой вариант монтажа требует тщательного расчета и составления подробной схемы. Если прячут обогревательную сеть на этапе строительства дома, то поставленную задачу выполнить не трудно.

Но, при уже действующем трубопроводе, протянутом вдоль стен, поступают так. Кроме фальш – стены его можно зашить коробом. При этом из деревянных досок, или из профиля собирают каркас, который впоследствии обшивают различными, подходящими для дизайна материалами. Ни постройка, ни обшивка каркаса особых трудностей не доставляют.

Если мы прячем трубы в короб, а не в стену, то плюсы такого варианта говорят сами за себя. Конструкцию не трудно выстроить, при небольших финансовых вложениях. Так же явным плюсом такой постройки является возможность быстро добраться до узлов для проведения ремонтных работ.

Смотреть видео

Как спрятать трубы отопления.

Если прячут магистраль под коробом без проемов, то это тоже не составляет больших проблем, так, эта постройка легко демонтируется, а потом так же возвращается на прежнее место. И еще один важный нюанс нельзя оставить без внимания. Когда прячут магистраль обогрева под короб, то такая постройка выступает деталью декора, которую можно оформить по своему вкусу.

Выполнять изоляцию или без этого можно обойтись

Перенос труб отопления в стену предусматривает использование изоляции. Многие ставят вполне оправданный вопрос: «Зачем нужна эта изоляция при переносе труб под штукатурку?». Ответ простой, иначе тепло будет уходить на прогрев в стены. Преимущественно тепло теряется в стенках, которые контактируют с улицей. Во внутренних стенах проблема теплопотери не большая, так, как тепло все равно перейдет в помещение, но его количество будет немного меньше.

Выполняя перенос трубопровода отопления в стенку, осуществляют не только теплоизоляцию. При этом создается препятствие для образования конденсата. Ведь любая влага – это благоприятная почва для развития грибка.

Смотреть видео

Почему трубы, которые проходят в полу нужно изолировать

Выбирая вариант изоляции при переносе трубопровода, важно принять во внимание, что каждый из предложенных материалов имеет свои плюсы и минусы. Например, монтажную пену необходимо брать с самым маленьким показателем теплового увеличения, в случае со вспененным полиуретаном нужно брать материал, точно соответствующий размеру системы, и т. д

д.

Как закрепить трубопровод

Укладка труб отопления в стену производится различными приспособлениями. Рассмотрим несколько вариантов:

• скользящий;
• жесткий.

Недвижимая опора для трубопровода держит конструкцию «намертво». При такой укладке контур смещаться не может. А при укладке со скользящим крепежом он может немножечко перемещаться. При протяжке магистрали эти два типа крепежа рекомендуют чередовать.

Типы крепежа, которые применяют при укладке сети под штукатуркой:

• Хомуты из металла. Это достаточно простые приспособления, в которых фиксация производится посредством затяжки болта.
• Клипса. Эти устройства так же отличаются простой конструкцией. Плюсом такого приспособления является то, что фиксация выполняется одним щелчком.
• Стягивающиеся хомуты из пластика. В отличие от металлических аналогов, такие устройства для укладки трубопровода оснащены только одной точкой крепежа.
• Дюбель – крючок. Эти варианты рекомендуют для укладки системы по ровной поверхности. Такой шуруп закручивают или аккуратно забивают в приготовленное место.
• Краб – системы. Эти механизмы используют при фиксации трубопровода к стенкам, и для крепежа магистралей между собою.

Плюсы и минусы такого вида прокладки

Профессионалы склоняются к мнению, что монтаж труб отопления в стену является непростой, и дорогостоящей процедурой.

Объективные плюсы таких действий назвать сложно, не считая эстетического оформления. Но, минусы в данной ситуации очевидные.

Важнее всего, это сложность монтажа

Прежде, чем приступать к работе, важно учесть, что состыковать детали тяжело. Особенно трудно выполнять качественную сварку в штробах.
Высокая вероятность протечки

При таком монтаже, в случае аварии придется разбивать стенку.
Весь спектр монтажных работ в данном случае сопряжен с большими физическими и финансовыми затратами. А это очень значимый минус этого варианта монтажа.

Смотреть видео

Перенос труб радиатора в стену

Автономные системы отопления в хрущёвке: выбор котла и правильная разводка труб

Вопреки бытующему мнению можно сделать индивидуальное отопление в хрущевке. Для этого необходимо подобрать соответствующий нормам котел и предоставить управляющей компании разработанный проект. Предварительно она дает технические условия, на основе которых составляется автономная система отопления в хрущевках.

На что следует обратить внимание при решении этой задачи? Рассмотрим основные составляющие автономного отопления в хрущевке – котел, систему трубопроводов и радиаторы

Котел отопления для хрущевки

Средняя площадь двухкомнатной квартиры в хрущевках не превышает 60 м2. Поэтому оптимальная мощность газового котла должна составлять 7-8 кВт. Следующим условием является тип горелки – она обязательно должна быть закрыта. Так как устройство системы отопления в хрущевке по схеме не предусматривает монтаж котла – следует обеспечить нормальный воздухообмен для его работы. Это необходимо для забора воздуха с улицы при помощи коаксиального дымохода. В некоторых случаях можно устанавливать системы отведения угарных газов в воздушные каналы здания. Но перед этим необходимо получить согласование пожарной службы. Нередко именно это является препятствием для монтажа индивидуального отопления в хрущевке.

Трубы и радиаторы отопления

Для прокладки магистрали лучше всего использовать армированные трубы из полипропилена. Они характеризуются простым монтажом, доступной стоимостью. К их преимуществам можно отнести возможность скрытой установки. Ее можно выполнять только в полу, так как штробирование несущих стен запрещено. Схема системы отопления в хрущевке устроена так, что место установки радиаторов чаще всего находится под окнами. При проектировании автономной системы отопления можно предусмотреть монтаж дополнительных батарей. Чаще всего их устанавливают в ванную комнату.

Проект и схемы отопления хрущевки

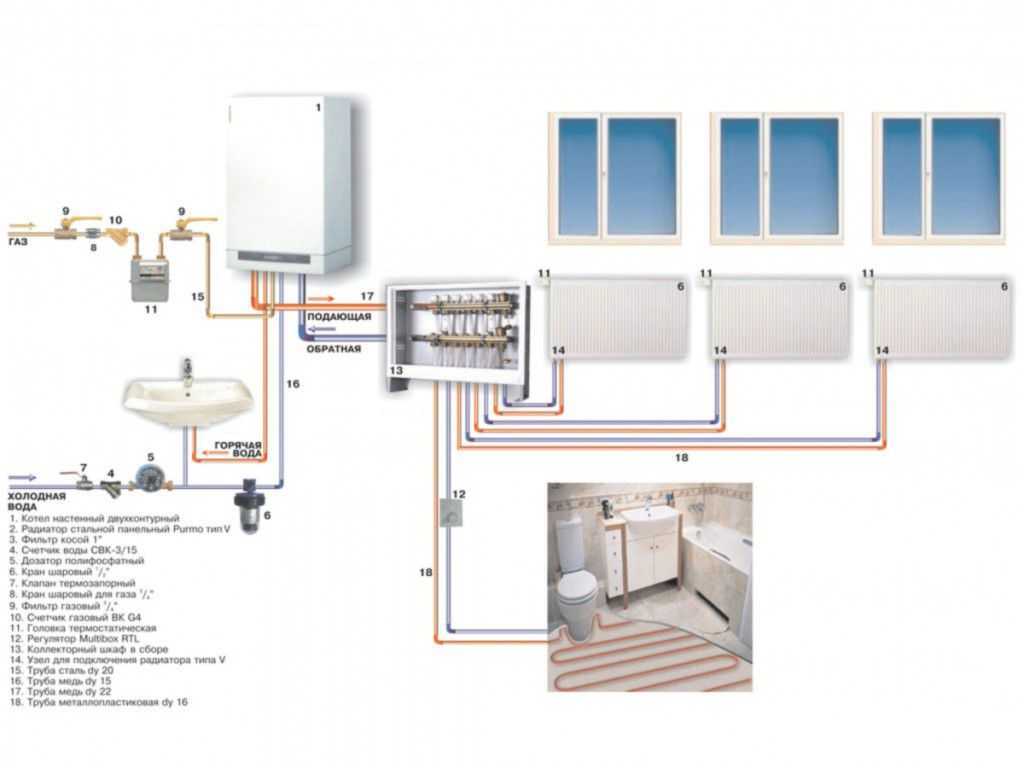

При разработке схемы отопления хрущевки нужно предусмотреть все нюансы. В частности – обеспечение горячего водоснабжения. Поэтому лучше всего приобретайте двухконтурные котлы отопления.

Требования к схеме ничем не отличаются от стандартных.

• Соответствие температурного режима и давления эксплуатационным характеристикам труб, радиаторов;
• Подключение к системе водоснабжения для подпитки отопления;
• Установка расширительного бака и циркулярного насоса.

В этом случае возможен монтаж водяного теплого пола. Для этого схема отопления хрущевки предусматривает монтаж коллектора. Он выполнит распределение теплоносителя по трубопроводам теплого пола, встроенная система смешивания горячего и холодного потоков воды (двухходовой клапан) будет автоматически регулировать температуру.

Помимо модернизации установки автономного отопления можно выполнить ряд действий, результат которых приведет к уменьшению текущих затрат на эксплуатацию и оплату услуг ЖКХ. Учитывая специфическую схему системы отопления в хрущевке монтаж счетчиков учета тепла в квартире нецелесообразен. Это связано с отсутствием центрального стояка, т.е. даже для однокомнатной квартиры придется поставить минимум три счетчика – в ванной, на кухне и жилой комнате.

Общие затраты на монтаж одного устройства могут составить от 25 до 30 тыс. рублей. Выходом из создавшейся ситуации является установка общедомового счетчика. Он будет учитывать количество потребляемой тепловой энергии для всего здания. Благо централизованная схема, свойственная всем типам отопления хрущевки позволяет это сделать. В качестве дополнительной функции может быть предусмотрен режим регулировки подачи теплоносителя в зависимости от температуры на улице.

Для центральной схемы отопления пятиэтажной хрущевки можно установить балансировочный стояк. Он будет выполнять функции равномерного распределения теплоносителя по всем этажам дома. Однако какой проект осуществляется только по согласованию с ЖЭКом, так как относится к разряду изменения принципа подачи горячей воды.
