Пространство неправильной формы
Как найти площадь комнаты, если она имеет нестандартную конфигурацию? Для начала разделите ее на несколько правильных геометрических фигур. Их можно нарисовать на простом листе бумаги. Затем определите площадь каждой из них, а результаты сложите. Как вычислять размеры классического пространства вам уже известно. Разберемся с остальным.
Круг
Как посчитать площадь комнаты, если она обладает круглой формой? Здесь вам также понадобятся общеизвестные геометрические формулы:
Трапеция
Рассматривая современные новостройки, можно заметить, что большинство из них имеет нестандартную трапециевидную форму. Но волноваться не стоит! Найти площадь такого пространства будет не сложнее, чем во всех предыдущих случаях.
Выполнить измерения поможет простая формула
Комната с эркером
Посчитать квадратуру жилого пространства, дополненного нишами, эркерными окнами, выступами и другими сантехническими или интерьерными конструкциями, не составляет большого труда. Чтобы узнать общую площадь подобного помещения, разделите его на несколько отдельных участков и «поработайте» с каждым из них.
При этом нужно учитывать несколько важных нюансов. Так, если речь идет о нише, то размеры углубления прибавляют к полученной цифре, если о выступе – то вычитают.
Также следует отметить, что в жилой комнате часто присутствуют участки, в основе которых лежит окружность. Это может быть как эркерное окно, так и дверной проем в стене, оформленный по типу арки.
Площадь комнаты с эркером, высчитывается как:
Точные расчеты тепловой нагрузки
Значение теплопроводности и сопротивление теплопередачи для строительных материалов
Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.
Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:
Расчет по стенам и окнам
Сопротивление теплопередачи стен жилых зданий
Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.
В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:
- Площадь стен – 280 м². В нее включены окна – 40 м² ;
- Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
- Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
- Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
- Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).
Фактически тепловые потери через стены составят:
(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С
Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:
Расчет по вентиляции
Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:
(480*40*5)/24= 4000 кДж или 1,11 кВт/час
Суммируя все полученные показатели можно найти общие тепловые потери дом:
Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:
(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт
Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.
К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.
Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.
Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.
Анатолий Коневецкий, Крым, Ялта
Анатолий Коневецкий, Крым, Ялта
Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.
Анатолий Коневецкий, Крым, Ялта
Расчет теплопотерь дома — считаем сами правильно!
Расчет отопления частного дома можно сделать самостоятельно, проведя некоторые замеры и подставив свои значения в нужные формулы. Расскажем, как это делается.
Вычисляем теплопотери дома
От расчета теплопотерь дома зависит несколько критических параметров системы отопления и в первую очередь – мощность котла.
Последовательность расчета следующая:
Вычисляем и записываем в столбик площадь окон, дверей, наружных стен, пола, перекрытия каждой комнаты. Напротив каждого значения записываем коэффициент теплопроводности материалов, из которых построен наш дом.
Если вы не нашли нужный материал в приведенной таблице, то посмотрите в расширенной версии таблицы, которая так и называется – коэффициенты теплопроводности материалов (скоро на нашем сайте). Далее, по ниже приведенной формуле вычисляем потери тепла каждого элемента конструкции нашего дома.
ΔT — разница температур внутри и снаружи помещения для самых холодных дней °C
R — значение теплосопротивления конструкции, м2·°C/Вт
λ — коэффициент теплопроводности (см. таблицу по материалам).
Суммируем теплосопротивление всех слоев. Т.е. для стен учитывается и штукатурка и материал стен и наружное утепление (если есть).
Складываем все Q для окон, дверей, наружных стен, пола, перекрытия
К полученной сумме добавляем 10-40% вентиляционных потерь. Их тоже можно вычислить по формуле, но при хороших окнах и умеренном проветривании, смело можно ставить 10%.
Результат делим на общую площадь дома. Именно общую, т.к. косвенно тепло будет тратиться и на коридоры, где радиаторов нет. Вычисленная величина удельных теплопотерь может колебаться в пределах 50-150 Вт/м2. Самые высокие потери тепла у комнат верхних этажей, самые низкие у средних.
После окончания монтажных работ, проведите тепловизионный контроль стен, потолков и других элементов конструкции, чтобы убедиться, что нигде нет утечек тепла.
Приведенная ниже таблица поможет точнее определиться с показателями материалов.
Определяемся с температурным режимом
Этот этап напрямую связан с выбором котла и способом отопления помещений. Если предполагается установка «теплых полов», возможно, лучшее решение – конденсационный котел и низкотемпературный режим 55С на подаче и 45С в «обратке». Такой режим обеспечивает максимальный кпд котла и соответственно, наилучшую экономию газа. В будущем, при желании использовать высокотехнологичные способы обогрева, (тепловой насос, солнечные коллекторы) не придется переделывать систему отопления под новое оборудование, т.к. оно рассчитано именно на низкотемпературные режимы. Дополнительные плюсы – не пересушивается воздух в помещении, интенсивность конвекционных потоков ниже, меньше собирается пыли.
В случае выбора традиционного котла, температурный режим лучше выбрать максимально приближенным к европейским нормам 75С – на выходе из котла, 65С – обратная подача, 20С — температура помещения. Такой режим предусмотрен в настройках почти всех импортных котлов. Кроме выбора котла, температурный режим влияет на расчет мощности радиаторов.
Подбор мощности радиаторов

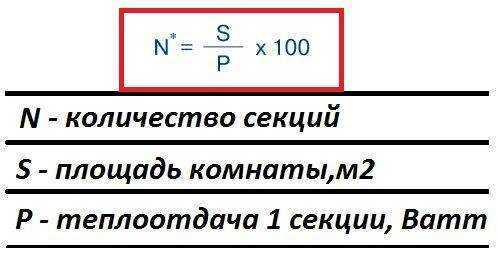

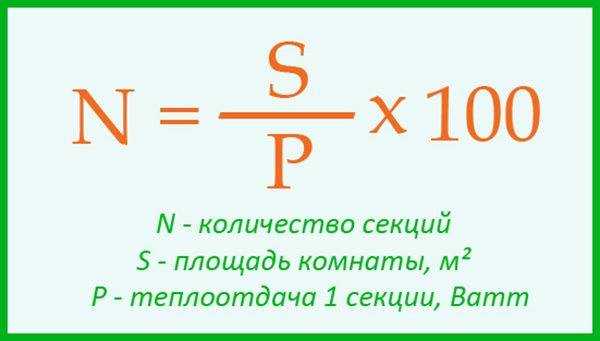

Для расчета радиаторов отопления частного дома материал изделия не играет роли. Это дело вкуса хозяина дома. Важна только указанная в паспорте изделия мощность радиатора. Часто производители указывают завышенные показатели, поэтому результат вычислений будем округлять в большую сторону. Расчет производится для каждой комнаты отдельно. Несколько упрощая расчеты для помещения с потолками 2,7 м, приведем простую формулу:
Где К — искомое количество секций радиатора
P – мощность, указанная в паспорте изделия
Пример вычисления: Для комнаты площадью 30 м2 и мощности одной секции 180 Вт получаем: K= 30 х 100/180
K=16,67 округленно 17 секций
Тот же расчет можно применить для чугунных батарей, принимая что
1 ребро(60 см) = 1 секция.
Гидравлический расчет системы отопления
Смысл этого расчета – правильно выбрать диаметр труб и характеристики циркуляционного насоса. Из-за сложности расчетных формул, для частного дома проще выбрать параметры труб по таблице.
Отапливаемая площадь
пересматривался четыре раза и снизился почти в 2,5 раза: с 11 куб м до 4,5 куб м на кв м отапливаемой площади
в месяц. Кроме того, пересматривались региональные коэффициенты для отдельных регионов и этажности зданий, продолжительность отопительного периода и социальная. 1news.info 30.05.2018 14:04
счетчикам 1. Количество домовых счетчиков в прошлом отопительном сезоне __366__шт, покрыто счетчиками _1196383,74_м 2, что составляет 78,7% от общей отапливаемой площади
. 2. Количество домовых счетчиков в текущем отопительном сезоне _585_шт, покрыто счетчиками __1486221,49__м 2, что составляет _97,9_% от. 6264.com.ua — сайт города Краматорска 22.05.2018 11:25
Особенности методики
Данная методика, которую можно использовать, применяя калькулятор расчета отопления, регулярно используется для расчета технико-экономической эффективности внедрения различного типа энергосберегающих программ, а также во время применения нового оборудования и запуска энергоэффективных процессов.
Для того чтобы произвести расчет отопления помещения – расчет тепловой нагрузки (часовой) в отопительной системе отдельного здания, можно использовать формулу:
В данной формуле, производящей расчет отопления здания:
- а – коэффициент, показывающий возможную поправку разницы температуры внешнего воздуха при расчете эффективности работы отопительной системы, где to от to = -30°С, и при этом определяется необходимый параметр q;
- Показатель V (м 3 ) в формуле – это внешний объем отапливаемого здания (его можно найти в проектной документации здания);
- q (ккал/м3 ч°С)является при отоплении здания удельной характеристикой с учетом to = -30°С;
- Kи.р выступает коэффициентом инфильтрации, который учитывает такие дополнительные характеристики, как сила ветра, тепловой поток. Данный показатель указывает на расчет затрат на отопление – это уровень теплопотерь здания при инфильтрации, при этом теплопередача осуществляется по внешнему ограждению, и учитывается температура внешнего воздуха, применяемая ко всему проекту.
При этом высота определяется до верхней точки теплоизоляции чердачного помещения. Если же в здании крыша совмещена с чердачным перекрытием, то формула расчета отопления использует показатель высоты здания до средней точки крыши. Следует отметить, что в случае наличия в здании выступающих элементов и ниш, они не учитываются при вычислении показателя V.
После того, как рассчитать объем потребления отопления, для определения площади цокольного этажа (подвала) следует умножить площадь его горизонтального сечения на высоту.
Для определения показателя Kи.р используется следующая формула:
- g – ускорение, получаемое при свободном падении (м/с 2 );
- L – высота дома;
- w – согласно СНиП 23-01-99 – условная величина скорости ветра, присутствующего в данном регионе в отопительный период;
В тех регионах, где используется расчетный показатель температуры внешнего воздуха t £ -40, при создании проекта отопительной системы, перед тем, как как рассчитать отопление помещения, следует добавлять теплопотерю в 5%. Это допустимо в тех случаях, если планируется, что в доме будет неотапливаемый подвал. Такая теплопотеря вызвана тем, что пол помещений 1-го этажа будет всегда холодным.
Для каменных домов, возведение которых уже закончено, следует учитывать более высокую теплопотерю в первый отопительный период и вносить определенные поправки. При этом расчет отопления по укрупненным показателям учитывает срок окончания строительства:
Отопительный сезон (октябрь-апрель) – 30%.
Для расчета удельной отопительной характеристики здания q (ккал/м 3 ч) следует рассчитывать по такой формуле:
Когда лучше менять батареи
Чтобы самостоятельно поменять батареи отопления нужно иметь определенный опыт, инструменты. В частном доме обычно эта операция проблем не вызывает. Иное дело в многоэтажных домах. Летом в них довольно просто заменить батарею, ведь отопление не работает, теплоноситель обычно сливается, и замена происходит быстро и легко. Но, к сожалению, аварии случаются обычно зимой, следовательно, нужно перекрыть или слить воду из системы отопления, вызвать мастеров из ЖЕКа и т. д.
Проблем много и поэтому поменять батареи отопления в квартире цены стартуют обычно от 4 тысяч рублей. Некоторые компании и частные мастера предлагаю бонус – уменьшают стоимость, если заказ на установку 3 и более батарей. Ответить на вопрос — сколько стоит точка отопления однозначно нельзя. Все зависит от региона, места расположения дома, времени года и сложности работ. Ориентировочные значения: за одну точку около 4000 рублей, а при заказе 3 и более точек – 2800 рублей.
Расчет
Порядок расчета счета за отопление будет полностью зависеть от того, каким способом отапливается дом и какие отопительные приборы установлены в помещении. Существует несколько основных вариантов оборудования дома устройствами и приборами, от которых во многом зависит то, как рассчитывают отопление в квартире:
- В доме жилого типа установлен только один прибор, который является общим, а в квартирах и помещениях нежилого типа учетные приборы полностью отсутствуют.
- В доме установлен общий прибор, который нужен для учета отопления, но также и отдельные помещения в доме снабжены индивидуальными приборами.
- В доме полностью отсутствует общий прибор учета отопления.
Один из вариантов установки прибора учет тепла
В первую очередь, нужно выяснить, если в доме установлен один общедомовой прибор, а также есть ли в жилых или в помещениях нежилого типа другие приборы индивидуальные учета отопления.
Как узнать, что входит в жилую площадь частного дома, и как ее можно посчитать
Если управляющая компания неправильно рассчитывает стоимость отопления из-за неверно указанной в документах общей площади, необходимо переоформить технический паспорт, после чего соответствующие изменения вносятся в кадастровый паспорт и свидетельство о собственности. После этого управляющая компания должна будет провести перерасчет.
- Если в здании есть ниши, высота которых составляет менее 2 м, они не могут учитываться в составе жилой площади помещения.
- Если площадь пространства под лестничным маршем составляет не более полутора метров, она также не будет учитываться при оценке размеров дома.
