Самодельные батареи отопления из металлических труб: основные этапы изготовления

Как сделать самодельные батареи отопления из профильных труб

К счастью многих потребителей, радиаторы отопления можно изготовить самостоятельно, избегая покупки дорогих устройств от промышленных компаний. Для самостоятельного изготовления понадобится потратить немало усилий и времени. Самый простой способ – использовать для изготовления радиатора профильную трубу квадратной или прямоугольной формы.

В состав радиатора, изготовленного из профильной трубы, входят горизонтальные трубы в количестве 3 штук, вертикальные перемычки (4 штуки), заглушки (6 штук), муфты, которые приваривают к концам верхней трубы и нижней трубы. Вертикальные перемычки размещают на концах труб, таким образом, вода может попадать через верхнюю трубу в нижнюю. Перед тем как приступить к изготовлению радиатора, нужно определиться с размерами будущего устройства.

Как определить размер радиатора:

  • Определить место, в котором он будет располагаться.
  • Рассчитать объем помещения, определить мощность, которую будет иметь радиатор.
  • Опираясь на данные об объеме комнаты и мощности прибора, необходимо определить размеры, которые будут подходить к размерам панельного радиатора.
  • Объем воды можно определить, пользуясь специальной таблицей.
  • Зная объем внутренней профильной трубы, можно рассчитать ее длину. Полученное число нужно разделить на площадь поперечного сечения материала, который будет выбран.

Если дина получается слишком большой, необходимо подобрать трубу, которая имеет большое сечение, после чего производят новый расчет. Все материалы для изготовления радиатора можно приобрести в специализированном строительном магазине. Обычно для изготовления используют профильную гладкостенную трубу, круглую трубу, стальной лист, стальную муфту, кран Маевского , запорную арматуру.

Чтобы изготовить радиатор самостоятельно, следует предварительно подготовить все необходимые инструменты. Любому мастеру обязательно понадобится: сварочный аппарат, болгарка, молоток, маркер, линейка. Радиаторный ключ понадобится только в том случае, если необходимо убрать старую батарею и разобрать ее на отдельные секции.

Длина отрезков определяется индивидуально, так как размеры радиатора могут быть разными. Круглую трубу необходимо разрезать на равные отрезки. Обычно их длина составляет 10 см. Сделать нужно четыре таких отрезка.

Советы по подготовке материалов:

  • Листовой металл нужно разрезать на шесть квадратов или шесть прямоугольников – это зависит от профиля труб.
  • Вырезать квадраты нужно таким образом, чтобы они имели меньший размер, чем длина стенок трубы. Зазор крайне необходим – он не позволяет сварному шву выходить за трубу.
  • Трубы кладут на два горизонтальных деревянных бруса. Трубы ставят так, чтобы их концы располагались на одном друг с другом уровне.
  • От каждого конца нужно отступить по 5-10 см, чтобы сделать отметки для будущих отверстий, которые будут сделаны в вертикальных трубах.
  • В крайних трубах проделывают по два отверстия. Их диаметр должен составлять 25 мм. Располагаться отверстия должны на одной стенке.
  • Средняя труба должна быть оснащена четырьмя отверстиями. Двум отверстиям необходимо располагаться друг напротив друга.
  • Муфту из стали нужно разрезать так, чтобы образовалось две невысоких трубы.

Чтобы сварить конструкцию, трубы нужно разместить так, чтобы между ними можно было поместить круглые трубки размером в 10 см. Отверстия труб должны «смотреть» в разные стороны. А вот концы профильных труб следует расположить по прямой линии.

Что нужно для изготовления?

Самый простой в этом плане вариант – батарея из стальной трубы. В этом случае необязательно использовать новую трубу, можно купить б/у. Главное, чтобы она была в приличном состоянии. Что необходимо для того, чтобы собрать радиатор своими руками?

Из материалов:

  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • лист стальной толщиною 3 мм;
  • два сгона диаметром 25 мм.

Из инструментов:

  • сварочный аппарат;
  • болгарка;
  • рулетка;
  • молоток;
  • маркер.

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

  1. площадь комнаты.
  2. высота потолка.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла

Нижнее подключение

Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

  • Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
  • Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение

Оно происходит через теплопровод, встроенный в отопительную систему

Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.

Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней

Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.

Батареи своими руками: правда без прикрас

Современные радиаторы – сложные технические приборы, работающие одновременно по принципу излучения и конвекции. Производители учитывают при создании батарей множество факторов и используют в процессе производства новые технологии, повышающие КПД системы отопления и сокращающие объем и температуру теплоносителя. Безусловно, заводской прибор всегда будет работать эффективнее домашней самоделки и превзойдет ее в компактности и дизайне.

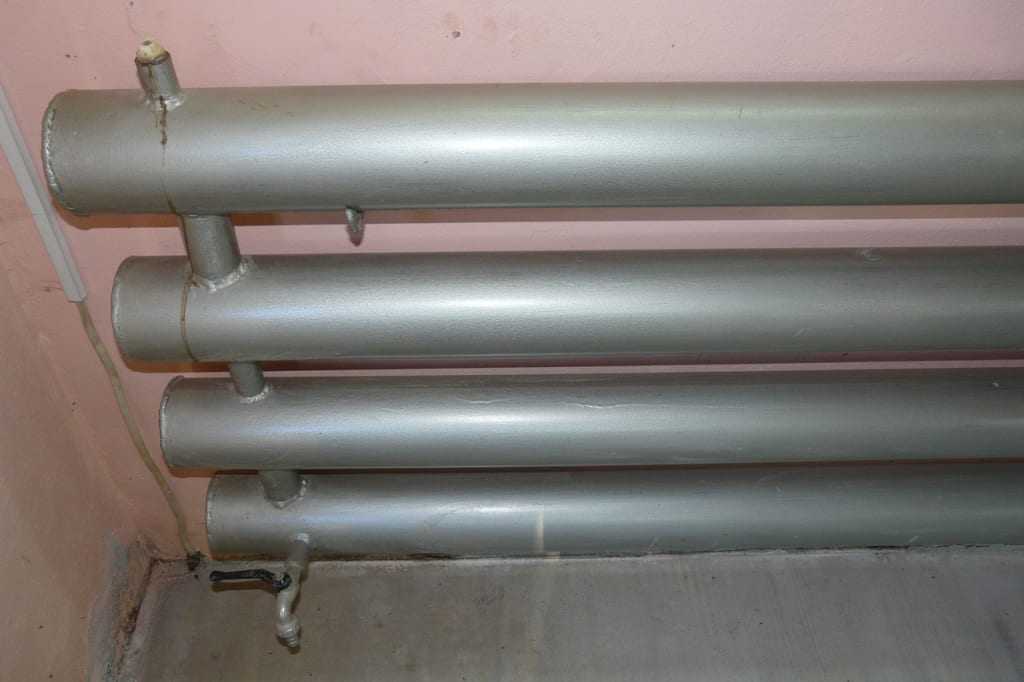

Простейший самодельный радиатор из двух труб

Самостоятельно мастерить приборы отопления целесообразно только в том случае, если в распоряжении имеются бесплатные или недорогие трубы, сварочный аппарат, инструмент для нарезки металла (болгарка) и навыки работы с техникой.

Важно! Малейшая ошибка чревата протечками и серьезными аварийными ситуациями. Не рекомендуется устанавливать приборы собственного производства в квартирах – они больше подходят для просторных помещений и хозяйственных построек

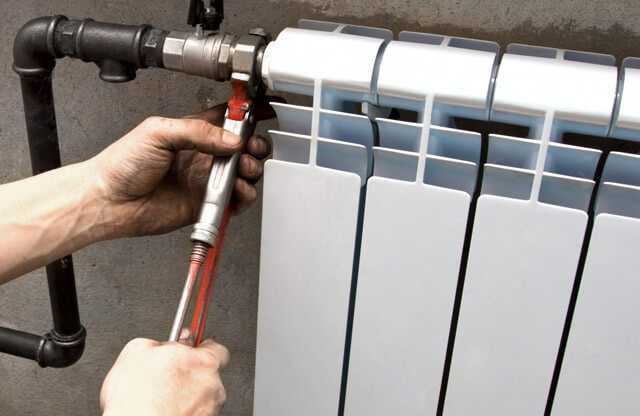

Монтаж радиатора

Чтобы установить радиаторы отопления из металлических труб своими руками, важно иметь некоторые практические навыки и определенный запас базовой подготовки. Кроме того, стоит заранее позаботиться о наличии полного комплекта инструментов, которые могут понадобиться в процессе работы, чтобы не отвлекаться и не ошибиться.. Инструменты, необходимые для работ:

Инструменты, необходимые для работ:

Инструменты, необходимые для работ:

  • разводной ключ;
  • гаечные ключи для монтажа;
  • дрель со сверлами;
  • уровень, рулетка и простой карандаш.

Подготовив рабочее место и инвентарь, можно начинать установку самодельных радиаторов. Естественно, если вы планируете замену старых приборов новыми, то вышедшие из строя отопительные батареи предварительно следует демонтировать.

Если кратко, то технология монтажа радиаторов будет выглядеть так:

  1. В первую очередь необходимо определиться с расположением будущих радиаторов и выполнить разметку для установки креплений под них.
  2. После того, как кронштейны будут закреплены, можно навесить на них самодельные батареи.
  3. На следующем этапе самодельную систему отопления частного дома трубами без радиаторов оборудуют запорными элементами – заглушками и кранами.
  4. Затем монтируют головку с краном, который потребуется для активации всей системы.
  5. На финишной стадии производится врезка только что смонтированных отопительных приборов из труб к общей системе отопления.

Во избежание ошибок приведем более подробную инструкцию, как сделать отопление из металлических труб.

Итак, прежде чем начинать работы по монтажу отопления трубами по периметру дома, все участки, где будут расположены отопительные приборы, необходимо подготовить – оштукатурить, покрасить или облицевать каким-либо материалом. После установки батарей это сделать будет уже невозможно.

В случае, когда в системе отопления присутствуют старые радиаторы, все приборы, установленные за отопительным котлом необходимо демонтировать.

Чтобы избежать ошибок в процессе установки батарей, желательно предварительно составить подробный план, в котором указать места, где они будут расположены. Тогда схема будет у вас перед глазами, и вы будете видеть, что и когда необходимо монтировать.

На следующем этапе на входящих и выходящих сгонах необходимо установить муфты. Затем, для удаления из труб воздушных пробок в результате запуска центральных отопительных магистралей, на самодельный радиатор нужно установить кран Маевского.

Следующим шагом будет подготовка термоголовки. Под нее необходимо смонтировать специальный кран и клапан

Обратите внимание, что клапан должен находиться на входе в радиатор, а кран – на обратном контуре. Все места соединений в процессе работы необходимо уплотнить герметиком или ФУМ-лентой, чтобы в процессе эксплуатации батарей не возникло протечек.

По окончании подготовительных мероприятий можно приступать непосредственно к монтажу системы отопления без радиаторов.

По окончании подготовительных мероприятий можно приступать непосредственно к монтажу системы отопления без радиаторов.

В тех случаях, когда в системе отопления будет находиться сразу несколько отопительных батарей, для работы вам понадобится водный уровень. Он поможет смонтировать систему таким образом, чтобы добиться правильного давления в магистрали.

Теперь можно заполнить систему отопления в частном доме без радиаторов водой. Для этого нужно открыть краны для удаления воздушных пробок. Затем в контур заливают воду, используя для этого расширительный бак или подающую трубу

Обратите внимание, что при заливке воды в трубу потребуется насос небольшой мощности.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Характеристика батарей из меди

Преимущества

Медные батареи занимают лидирующую позицию по эффективности, оставляя далеко позади все остальные существующие модели, включая биметаллические радиаторы.

Ведь помимо этого показателя, они имеют еще множество других неоспоримых преимуществ:

  • большой коэффициент полезного действия — по этому параметру медь обгоняет широко распространенный чугун более чем в 5 раз;
  • антисептичность — особые свойства цветного металла препятствуют размножению в системе отопления микроорганизмов, которые могут причинить вред человеку и стать источником опасных заболеваний;
  • прочность и гибкость — сочетание этих двух качеств позволяет использовать медные батареи в отопительных системах, не опасаясь их разрушения от гидро- или пневмоудара, а также легко монтировать изделия в конструируемую инженерную сеть;
  • способность выдерживать высокое давление — медь может эксплуатироваться в системах отопления, где давление теплоносителя достигает 16 атмосфер, что намного выше, чем необходимо;
  • возможность использования высокотемпературного теплоносителя — батареи могут эксплуатироваться даже при температуре воды, превышающей + 140 градусов Цельсия.

Особенности

Сырьем для производства медных радиаторов отопления служит высококачественная медь без каких-либо примесей, потому помимо превосходных технических характеристик, они отличаются привлекательным внешним видом.

Декор батареи: советы сантехника

Второй, не менее важный момент – доступность радиатора и подводящих труб. Не секрет, что батарея – один из потенциально возможных источников проблем в квартире. Любой радиатор может дать течь – причин тому множество, от гидроудара до некачественного материала. Кроме того, учитывая низкое качество теплоносителя (воды), может потребоваться снять батарею, чтобы её промыть – в противном случае, число активно греющий секций будет постоянно сокращаться. Так что с точки зрения сантехники лучшая накладка (панель) на батарею должна обеспечивать свободный доступ к радиатору – либо не иметь постоянного крепления, либо быть приставным.

Декор батареи должен обеспечивать свободный доступ к ней

Как закрыть батарею – рассматриваем варианты на видео:

Как правильно установить

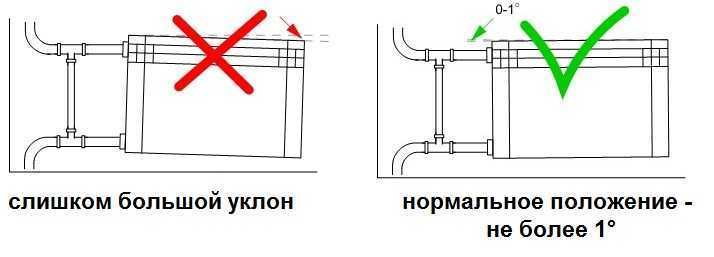

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

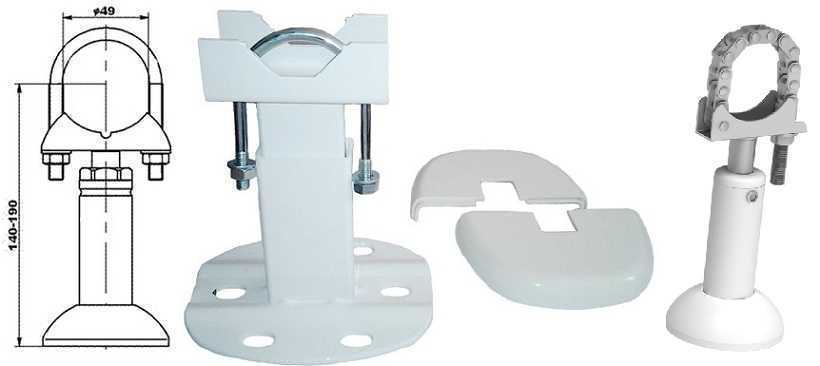

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

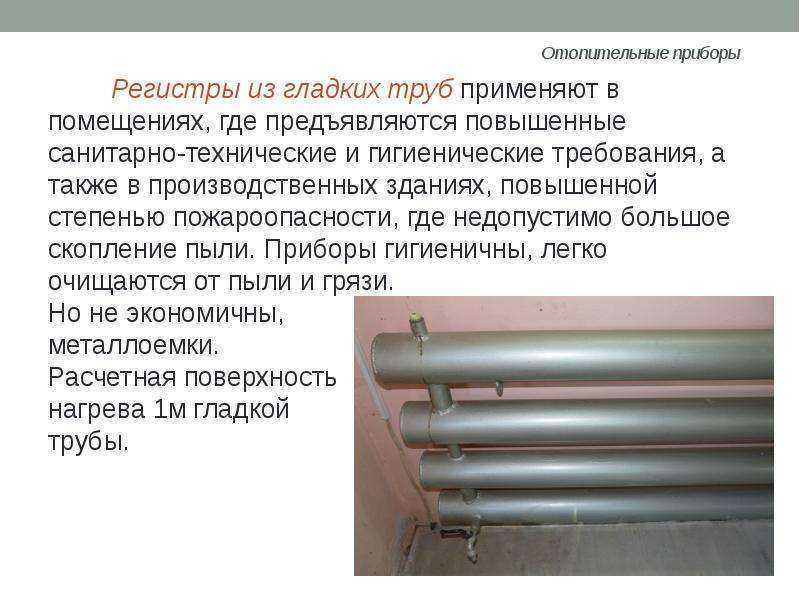

Расчет тепловой мощности

Перед тем как взяться за изготовление регистров отопления, нужно рассчитать тепловую мощность отопительного прибора. При этом нужно учитывать желаемую температуру, которую нужно получить в помещении, а также площадь комнаты. Внешний диаметр стальных труб в зависимости от площади обогрева можно найти по таблицам. Однако подбирать трубы только, исходя из площади, неправильно, потому что при этом не учитываются другие факторы.

Для проведения более точного расчета используют следующую формулу – Q=St x K x t, где:

  • Q – показатель тепловой мощности трубы;
  • St (м²) – площадь теплообмена;
  • К – табличный коэффициент теплоотдачи трубы из стали (этот показатель принимаем равным 11,63 Вт/м²х°С);
  • t – показатель теплового напора.

Чтобы найти площадь теплообмена, нужно длину окружности трубчатого элемента (по внешнему краю) умножить на протяженность участка. Чтобы найти показатель теплового напора, находим половину суммы температур в подающем и отводящем трубопроводе. От полученного числа отнимаем показатель желаемой температуры воздуха в помещении.

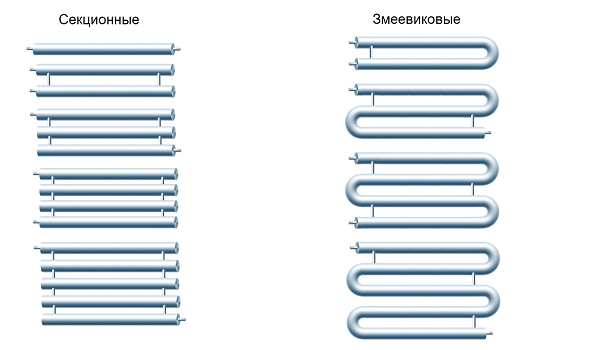

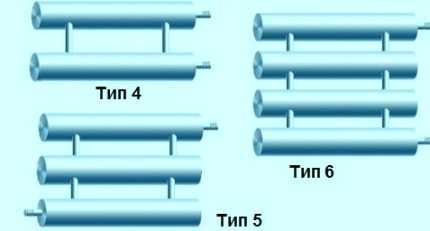

Поскольку мы говорим о регистре, состоящем из параллельно соединенных труб, по которым теплоноситель движется последовательно, значит, теплоотдача в каждой последующей секции будет уменьшаться на 10%. Иными словами, суммарную мощность одного регистра нельзя найти, умножив мощность одной секции на общее количество секций. Обязательно нужно вносить соответствующие поправки и уменьшать мощность каждой последующей секции на 10%.

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.
