Лучевая система отопления: принцип работы и основные преимущества, разводка своими руками

Плюсы и минусы лучевой схемы

Остановив свой выбор на коллекторно-лучевой системе обогрева необходимо учитывать все её стороны.

Достоинства коллекторной схемы:

Лучевая схема имеет следующие преимущества:

Один диаметр труб от гребёнок до конвекторов.
Количество фитинговых соединений, особенно, при укладке труб в полу, минимально, что делает всю систему более надёжной.
Гидравлическая стабильность и сбалансированность по обогреву.
Ремонт отдельных участков или радиаторов выполняется без отключения от системы и её слива.

Гибкие трубы системы, не имеющие соединений, легко скрыть под полом, за счёт чего не портится интерьер помещения, а для ремонта системы пол не нужно демонтировать.

Коллекторная разводка труб

Ещё одно существенное преимущество лучевой системы, которое делает отопление многоквартирного или частного дома более энергоэффективным, и с комфортной для любой комнаты температурой, — это возможность настраивать параметры обогрева отдельно для каждого контура, в ручном или автоматическом режиме.

Какие недостатки необходимо учитывать

Кроме материалозатратности лучевой схемы, следует учитывать и некоторые другие её минусы:

оборудование дополнительного места для установки коллекторного шкафа;
установка циркуляционных насосов в каждый независимый контур для компенсации больших гидравлических сопротивлений;
применение дополнительных специальных устройств.

Установка этих элементов, кроме увеличения стоимости, требует ещё и точных расчетов.

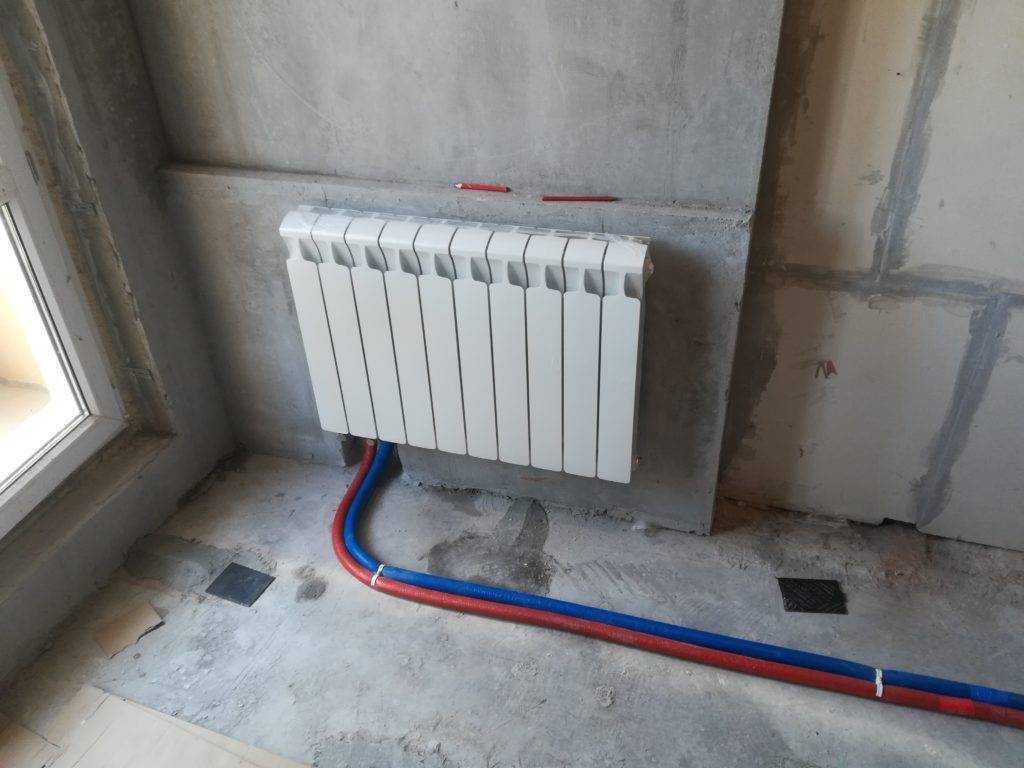

Подключение радиаторов отопления при лучевой разводке.

Каким образом подключить радиаторы отопления при лучевой разводке? Здесь вариантов много. Кто-то говорит, что лучше всего применять диагональное подключение, и только в этом случае прогрев будет равномерный. Кто-то сторонник нижнего подключения. Можно и сбоку.

При лучевой разводке подключение радиаторов отопления лучше всего сделать снизу. Это более эстетично с точки зрения внешнего вида. К тому же при такой схеме подключения равномерность циркуляции теплоносителя легко добиться с помощью балансировочных клапанов на коллекторах.

А лучше всего приобрести радиаторы именно с нижними выходами для подключения. Тогда выход из стены будет вообще не виден. А при использовании мультифлексных групп эта задача становится самой простой при монтажных работах.

При разводке труб следует сделать небольшой изгиб, для компенсации линейного расширения трубы. А на всех углах следует использовать фиксаторы поворота.

Изгиб труб при подходе к радиатору для компенсации линейного удлинения

Трубы: требования к материалу

Какие трубы рекомендуется подбирать при монтаже лучевой системы отопления своими руками? Есть несколько критериев, определяющих эксплуатационные и технические качества будущей магистрали. Исходной точкой можно считать условия установки – трубы монтируются в цементную стяжку или под декоративное покрытие деревянного пола.

Специфика прокладки подобной магистрали заключается в необходимости изгиба труб, углы которого чаще всего не равны стандартным. Поэтому рекомендуется применять достаточно гибкий материал, чтобы избежать большого количества стыков. Лучше всего для лучевой системы отопления частного дома подходит сшитый полиэтилен.

Это обязательное условие, так как без нее полиэтилен будет пропускать молекулы воздуха, обогащающие теплоноситель. В результате этого на внутренней поверхности радиаторов и теплообменника котла будет прогрессировать процесс ржавления. Материал изготовления обязательно указывается на лучевой схеме отопления.

Помимо этого при выборе труб нужно обратить внимание на такие факторы:

Для коллекторной разводки характерно использование труб для контуров меньшего диаметра, чем сечение общего подводящего патрубка. Оптимальным размером будет 32 или 24 мм;
Обеспечение защиты от механических воздействий. Трубы лучевого отопления дома, проложенные по полу, заливаются цементной стяжкой. Во время этого нужно следить, чтобы не произошло передавливания магистрали.

При монтаже лучевой системы отопления частного дома только своими силами проводится проверка целостности и правильности соединения труб перед заливкой стяжкой. Для этого после установки всех элементов запускают котел отопления. В процессе циркуляции жидкости по магистралям не должно быть протечек. Только по окончании такой проверки можно обустраивать декоративный пол.

В отличие от стандартной схемы установки, монтаж лучевой система отопления для двухэтажного дома имеет ряд нюансов. Прежде всего это касается места монтирования регулирующих коллекторов. Общий распределительный узел должен располагаться непосредственно после выхода теплоносителя из котла. Чаще всего это специально оборудованная котельная.

Если дом достаточно большой, то распределительных коллекторов может быть несколько

Для двухтрубной системы отопления с лучевой конфигурацией важно, чтобы пользователь имел свободный доступ к каждому из них. Поэтому их устанавливают в специальном закрытом ящике

Для обеспечения контроля работы системы лучевой разводки теплоснабжения устанавливаются датчики и запорная арматура:

Манометры и термометры
. Как минимум одна пара этих приборов должна находиться на выходе горячего теплоносителя из котла. Также рекомендуется их монтаж на каждом коллекторе. Таким способом можно визуально контролировать уровень нагрева воды в лучевой разводке отопления для каждого радиатора (или группы) в отдельности. Это одно из основных правил организации лучевой системы отопления своими силами;
Защитная арматура
. К ней относятся воздушные краны Маевского и предохранительные клапаны для стабилизации давления;
Запорная арматура
. Устанавливается перед входным патрубком котла и для каждого коллектора в отдельности. С их помощью можно выполнять ремонтные или профилактические работы с лучевой разводкой отопления не отключая все контуры. Достаточно ограничить приток теплоносителя в определенный из них.

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

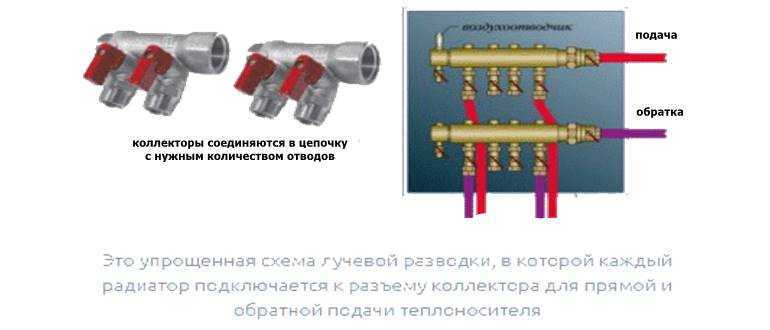

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

определить места расположения радиаторов;
выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Виды разводки

Лучевая система является очень эффективной и недорогой, по сравнению с другими вариантами отопления. Установить ее можно самостоятельно.

Коллекторно-лучевую систему можно разделить на два типа: однотрубную и двухтрубную. Однотрубная разводка является универсальным вариантом для любого дома, так как она выгодна и проста в реализации. Двухтрубная несколько дороже, но отличается большей продуктивностью.

Двухтрубная система.

Также лучевую систему можно подразделить еще на два подтипа: вертикальную и горизонтальную разводку. Вертикальная разводка монтируется в зданиях с несколькими этажами и дает возможность ремонта или замены одного из стояков без отключения всех остальных. Горизонтальный тип применяется в том случае, когда имеется один главный стояк и горизонтальные ответвления на каждом этаже, как в однотрубном, так и в двухтрубном вариантах.

Чем эта система отличается от тройниковой?

Лучевая разводка системы отопления предполагает параллельное подключение отопительных приборов к распределительному коллектору. От каждого его узла к радиатору отдельно идут две трубы: подающая и обратная. Сам коллектор является крупногабаритной техникой, поэтому в большинстве случаев его предпочитают размещать в специальном шкафу.

Коллектор лучевой системы позволяет отключать каждый радиатор или петлю теплого пола по отдельности. Остальные ветки при этом работают в обычном режиме, поэтому жильцы могут не покидать дом зимой на время ремонта, в нём всё также тепло

Привычная тройниковая разводка требует, конечно, меньшего метража труб, но при этом соединений и фитингов понадобится несравнимо больше. А это и монтаж усложняет, и увеличивает вероятность поломки, от тех же скачков давления или ошибок при сборке.

При коллекторной разводке расход труб увеличивается, но все соединения остаются доступны, поэтому ремонт можно провести намного быстрее. Каждый отдельно взятый «луч» системы легко отключается без ущерба для остальных помещений.

Одно из главных преимуществ такой системы – возможность спрятать все трубы. При тройниковой разводке скрытую прокладку сделать просто невозможно, иначе при ремонте придётся ломать стены или пол.

Лучевая система отопления с принудительной циркуляцией

Ещё пять-десять лет назад такая система была по карману лишь одному из двадцати домовладельцев. Но теперь цены на автоматику и отопительную технику снизились, сделав её более доступной.

Эффективность лучевой разводки отопления, в особенности это касается систем с принудительной циркуляцией, обуславливается возможность установки целого комплекса запорной и регулирующей арматуры: воздухоотводчики, температурные датчики, запорные краны и термоголовки. Всё это даёт возможность экономить на отоплении даже во время отсутствия хозяев дома

Главное преимущество принудительной циркуляции – искусственный прогон теплоносителя по трубам и радиаторам. Насос может устанавливаться и на обратной магистрали, и на подающей. Такая система не требовательна к геометрии помещений дома, протяжённости веток и гидравлическому сопротивлению трубопровода.

Лучевая система отопления с естественной циркуляцией

Естественная (самотечная) циркуляция теплоносителя в системе отопления предполагает использование труб большого диаметра и установку расширительного бачка. Это не всегда удобно: компенсатор расширения теплоносителя должен устанавливаться в самой высокой точке дома. При этом лучевая разводка отопления с естественной циркуляцией позволяет сэкономить на дополнительном оборудовании. Дорогостоящие насосы, датчики температуры, воздухоотводчики – ничего из этого такая система не требует.

Ещё на этапе проектирования дома нужно определиться будет ли осуществляться циркуляция в системе естественным образом или посредством насосного оборудования. Первый вариант больше всего подходит для дач или неэлектрифицированных домов, второй же, являясь более эффективным, в последние десять лет получил широкое распространение

Лучевое подключение системы отопления какие ограничения?

При лучевом подключении системы отопления нам невозможно организовать её работу без насоса циркуляции. Конечно о том, чтобы делать гравитационную систему сейчас вряд ли кто задумывается, но всё же. Теплоноситель свободно не сможет циркулировать по системе и ему нужно помогать.

В большинстве случаев, когда у нас будет настенный котел отопления, встроенного насоса будет достаточно, но если частный дом большой, то необходимо будет ставить дополнительные насосные группы (например, одну на этаж) и тем самым обеспечить необходимую циркуляцию.

Также лучевое подключение системы отопления лучше всего делать по этажам. Таким образом у нас все ветки (лучи) будут иметь не очень большую протяженность. При этом расход трубы сократится, а балансировка будет проще.

Выбор распределительного коллектора

Его ещё называют гребёнкой. Необходим для подачи жидкости на тёплый пол, батареи, конвекторы и пр. При помощи него осуществляется отток по обратному контуру, жидкость откуда потом направляется в котёл либо опять смешивается в контуре для температурной регулировки. Коллектор справляется с максимум двенадцатью ветвями.

Как правило, гребёнки имеют резервные запорно-регулирующие и регулирующие температуру элементы. При помощи них возможна настройка рационального расхода теплового носителя по всем контурам обогрева. Присутствие развоздушивателей может гарантировать качественное и стабильное функционирование системы.

Зачем нужен предохранительный клапан в системе отопления?

Разберём на примере

Есть дом 200 кв. м. и на такую площадь нам потребуется:

конденсационный котёл 24 кВт
этого котла будет питаться радиаторная система 12 кВт
8 кВт – это у нас будет потреблять теплый пол
и заложим сюда еще приготовление горячей воды – бойлер 200 литров для горячей воды.

Вот такие у нас исходные данные.

24 кВт котёл, потому что у нас площадь 200 квадратных метров. На 10 м²приходится 1 кВт энергии для того, чтобы её отопить. Соответственно на 200 квадратных метров нам потребуется 20 кВт. Берём чуть-чуть с запасом, потому что котёл не должен работать в напряг, он должен работать свободно. Поэтому в линейке конденсационных котлов есть котёл 24 кВт. Его и будем использовать и его сюда заложим.

Почему конденсационный?

Минимальная полезная мощность данного котла всего 3-4 кВт. Это существенно позволит вам экономить топливо, на котором он будет работать. Но мы работаем на сжиженном газе. И соответственно, экономия сжиженного газа на данном виде котлов, именно конденсационных, очень существенна. Поэтому мы закладываем в расчёт именно его.

Обычный (слева) и конденсационный (справа) газовый котел

И так, мы определились с котлом. Далее у нас на очереди бойлер косвенного нагрева.

Что такое бойлер косвенного нагрева?

Это металлический бак, имеющий слой теплоизоляции, который позволяет держать тепло намного дольше, чем просто обычный металлический бак. Внутри него установлен змеевик, который нагревает воду. И правильный подбор этого бойлера косвенного нагрева позволяет обеспечить горячей водой бесперебойно практически всё потребление у в вашем доме.

Если привести пример с проточным водонагревом без бойлера, чтобы вы понимали, то когда вы на кухне открываете горячую воду и одновременно кто-то принимает душ, то у кого-то течёт холодная вода, у кого-то, льётся кипяток. Поэтому для того, чтобы это исключить и обеспечить всех горячей водой одновременно, устанавливается бойлер.

В данном случае может использоваться бойлер косвенного нагрева, так как газовый котел конденсационный, может нагревать воду одновременно и в бойлере. Так же существуют бойлеры электрические, которые от электричества нагревают воду. А бойлер косвенного нагрева нагревается уже от газового котла. Вот в этом их принципиальная разница.

В продолжении статьи читайте, как подобрать бойлер косвенного нагрева, если вы “чайник” в отоплении?
