Биметаллические батареи отопления

Установка (монтаж) радиаторов отопления биметаллических

Конструкция системы отопления включает в себя трубы и непосредственно радиатор. Соединение радиатора и труб производят точечной сваркой. Монтаж производится сантехниками или другими квалифицированными специалистами в короткие сроки без серьезных разрушений стеновых перегородок. Возможна самостоятельная установка при наличии необходимых инструментов, приборов и представления о порядке проводимых работ. Инструкция по установке от завода-изготовителя обычно идет в комплекте с биметаллическими радиаторами.

Как показывает практика, с биметаллическими радиаторами наиболее удачно сочетаются трубы из полипропилена (армированные стекловолокном или алюминием). При использовании труб с глубоким залеганием алюминиевого армирования, использование шейвера и процесс зачистки становятся ненужными. Это значительно сокращает сроки установки радиаторов. Менее популярными трубами для подключения радиаторов из биметалла в связи с часто появляющимися протечками и засорами являются железные (стальные) и металлопластиковые трубы в сочетании с цанговыми зажимами.

Установку биметаллических радиаторов отопления производят на место демонтированных старых после подготовки рабочей зоны, включающей в себя демонтаж трубопроводов от стояка, разметку места под монтаж нового радиатора и высверливание отверстий для кронштейнов.

— Расстояние от низа радиатора до уровня пола принимают в диапазоне 60-120 мм. Если радиатор установлен выше или ниже указанной высоты, уровень теплообмена снижается. При этом от задней части радиатора до стены оставляют около 20 мм, а от верхней части радиатора до подоконника должно быть не менее 50 мм для улучшения конвекции и удобства установки.

— Традиционно радиаторы монтируют строго горизонтально под окном, в центре. При этом если в помещении уже есть радиаторы, их уровень должен строго соответствовать.

После разметки (с использованием строительных уровней) на стене высверливают отверстия под кронштейны и закрепляют последние дюбель-гвоздями и цементным раствором. Кронштейны должны располагаться так, чтобы крюки свободно прошли между горизонтальными коллекторами. В этом случае корпус радиатора будет надежно закреплен на стене.

Перед монтажом биметаллический радиатор оснащают всем необходимым: краном Маевского (для удаления из системы излишков воздуха) сверху, переходниками и футорками в месте соединения радиатора с трубами.

Далее водный стояк оснащают специальными кранами и производят монтаж труб (с изгибом или без такового), соединяющих радиатор и стояк.

Схемы подключения радиаторов могут быть различными:

Традиционная односторонняя схема или боковое подключение. При таком варианте трубу, подающую в радиатор теплоноситель, подключают к патрубку, расположенному сверху радиатора. Соответственно, отводящую трубу монтируют к нижнему патрубку радиатора. Теплопотери при таком способе подключения не более двух процентов.

Традиционная схема подключения радиаторов

Нижняя схема. Практикуется, когда система отопления скрыта или вмонтирована в напольное покрытие. Трубы отвода и подачи теплоносителя подключают с противоположных сторон радиатора, к нижним патрубкам. Теплопотери доходят до 12%.

Нижнее подключение радиаторов

Диагональная схема подходит для радиаторов с большим количеством секций. Трубу подвода теплоносителя подключают к верхнему патрубку, а отводящую трубу подключают с другой стороны, снизу.

Диагональная схема подключения радиаторов

После подключения систему заполняют теплоносителем. Для этого стабилизирующий кран закрывают на 2/3 для предотвращения гидравлического удара.

Рекомендации по эксплуатации

Биметаллические радиаторы с декоративным покрытием (два слоя термостойкой краски) нельзя чистить абразивными материалами и порошками. Окраску рекомендуется производить не чаще одного раза в десять лет. При этом закрашивать термостат строго запрещено.

Внешнее оформление биметаллических радиаторов отопления

Если вас беспокоит вопрос дизайна, то вам обязательно стоит знать – у каждой фирмы он фактически уникален и не похож один на другой. На данный момент существует значительное количество различных фирм, производящих биметаллические радиаторы. Мы перечислим самые крупные и известные рядовому покупателю. Это такие фирмы как Sira (Италия), Royal (Италия), Rifar (Российская Федерация), Tenrad (Германия).

Дизайнерский пример радиаторов от компании Sira:

Дизайнерский пример радиаторов от компании Royal:

Дизайнерский пример радиаторов от компании Rifar:

Дизайнерский пример радиаторов от компании Tanrad:

Как вы можете видеть – в чём-то они все похожи, но всё же их отличают различные черты. Какой выбирать – решать только вам. Всё зависит от ваших вкусовых предпочтений.

Особенности размеров и конструкций

В линейке готовых изделий все производители практически обязательно имеют радиаторы со стандартными межцентровыми расстояниями 350 и 500 мм. Следует понимать, что маркировка радиаторов этими цифрами не отражает реальные характеристики, а обозначает расстояние между центрами нижнего и верхнего коллекторов. Размеры всех секций в действительности выше на 80 мм, например, радиаторы с маркировкой 350 имеют фактическую высоту 430 мм.

Реже встречаются радиаторы с межцентровым расстоянием 200 мм (фактические размеры в высоту 280 мм) – их производят только RIFAR, Sira и еще пара малоизвестных фирм. Самые высокие радиаторы с межосевым расстоянием 800 мм (880 мм) изготавливает Sira. Какие еще модели достойны упоминания? Из особенных радиаторов можно упомянуть RIFAR MONOLIT – это батареи с монолитным стальным сердечником. Технические характеристики таких батарей направлены на то, чтобы изделия могли выдерживать давление до 100 атмосфер.

Радиаторы из серии FLEX от этого же производителя отличаются закругленной формой и изготавливаются на заказ в помещения со стенами, построенными по кругу. Что касается дизайна, сегодня производители радуют самыми необычными формами секций – некоторые делают упор на красоту, некоторые – на удачные характеристики, например, комбинируют строение конвектора с функциями радиатора, а остальные пытаются просто сэкономить на количестве металла. Более традиционны изготовители в цветовой гамме – помимо привычных белых радиаторов, на рынке можно найти разве что батареи, покрашенные в бежевые оттенки.

Биметаллические радиаторы, какие лучше

Биметаллические радиаторы на российском рынке полностью сертифицированы, однако различаются они не только фирмой и страной производителем, есть небольшие, но очень важные нюансы, на которые стоит обратить внимание при покупке. Цена – один из важнейших аспектов, на которые обращают внимание потребители

Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора

Цена – один из важнейших аспектов, на которые обращают внимание потребители. Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора

Самые недорогие радиаторы из биметалла представлены производителями из Китая и России. Цена одной секции не превышает четырехсот рублей. Низкая стоимость обусловлена упрощенной конструкцией, экономией материала при производстве товара. Рабочее давление таких радиаторов чуть ниже аналогов, производимых другими странами, а внешний вид не совершенен.

Если сравнивать биметаллические радиаторы из ценовой категории от 400 до 600 рублей за каждую секцию, то мы встретим двух производителей из Италии (Global, Sira) и еще один бренд из России – RIFAR. Радиаторы этих фирм выглядят более эстетично и привлекательно с покрытием снежно-белого или кремового оттенков. Некоторые модели оснащены воздухоотводчиком или термостатом. Различны способы монтажа и некоторые нюансы производства (межцентровое расстояние, комплектация и т.п.), несущественно влияющие на производительность (мощность) и надежность радиаторов. Но все они успели зарекомендовать себя с положительной стороны у довольных потребителей.

В особой серии RIFAR MONOLIT представлены модели радиаторов, специально разработанных для эксплуатации при рабочем давлении до ста атмосфер. При необходимости подобрать радиатор не прямой, а закругленной формы, следует оценить качество и дизайн серии RIFAR FLEX. А если ваш выбор пал на радиаторы с сердечником из меди, имеющим повышенную устойчивость к коррозии, то модели таких отопительных приборов представлены у фирмы PILIGRIM .

  • Выбираем какие батареи лучше ставить в квартире
  • Установка батарей отопления своими руками
  • Расчет количества секций радиаторов отопления
  • Система отопления — Ленинградка установка,монтаж

Как вам статья?

Мне нравитсяНе нравится

Разновидности биметаллических радиаторов

Радиаторы, выполненные из биметалла бывают двух видов: монолитные и секционные.

Секционные сконструированы из секций, каждая из которых внутри горизонтальных отрезков труб с двух сторон имеет разнонаправленную резьбу, посредством ее вкручиваются соединительные ниппели с уплотняющими прокладками.

Именно такая конструкция и выступает одним из важнейших недочетов батарей из биметалла. Минус заключается в том, что на стыках очень часто появляются дефекты, например, от теплоносителя низкого качества. В результате эксплуатационный период радиаторов уменьшается.

Также на участках, где секции соединяются, под воздействием высоких температур могут наблюдаться протечки. Во избежания таких неприятных моментов, создана другая технология производства биметаллических радиаторов отопления. Суть ее заключается в том, что изначально делается цельный сварной коллектор из стали, затем он укладывается в специальную форму и под воздействием высокого давление поверх него заливают алюминий. Подобные радиаторы именуются монолитными.

Обе разновидности имеют свои достоинства и недостатки. О недостатках секционных мы уже сказали, а вот преимущество их состоит в том, что если одна секций повреждается, то достаточно всего лишь заменить ее. А вот, если поломка или протечка произойдет в монолитной конструкции, то придется приобретать новый радиатор.

Проведем сравнительный анализ монолитных и секционных биметаллических радиаторов.

Эксплуатационные характеристики Секционные биметаллические радиаторы Монолитные биметаллические радиаторы
Срок службы, лет 25-30 до 50
Рабочее давление, Бар 20-25 до 100
Тепловая мощность одной секции, Ватт 100-200 100-200

Отрицательные стороны использования биметаллических радиаторов

  • Как уже говорилось выше, биметаллические радиаторы пригодны к эксплуатации с теплоносителем низкого качества, однако последний существенно снижает срок службы радиатора.
  • Главный минус биметаллической батареи – разный коэффициент расширения у алюминиевого сплава и стали. После длительной эксплуатации может возникнуть скрип и снижение прочности и долговечности радиатора.
  • При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
  • К оспариваемому недостатку можно отнести стоимость радиаторов из биметалла. Она выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью оправдывает себя.

Покупка биметаллического радиатора: что учесть при выборе

В паспорте любого радиатора указывается величина его теплоотдачи как важнейшая рабочая характеристика прибора. При выборе радиатора разумно ориентироваться именно на эту цифру.

Важный критерий выбора – вес и глубина секции

Глубина может составлять 80 или 100 мм, и от нее зависят общие габариты радиатора (при выборе важно, насколько он вписывается в предполагаемое место установки). Глубина секции влияет и на величину теплоотдачи радиатора (каждой секции и соответственно всего прибора в целом)

От веса каждой секции ощутимо зависит реальная теплоотдача радиатора. Вот пример: для китайского биметаллического радиатора в паспорте указана теплоотдача 180 Вт на 1 секцию, при этом вес одной секции 1,3 кг, (стоимость секции 380 руб.) Реальная теплоотдача в тепловой камере при испытаниях составляет 130 Вт на 1 секцию.

Если взять российский радиатор Royal Thermo Revolution, то для него в паспорте указана теплоотдача 162 Вт, а вес одной секции 1,7 кг (стоимость секции 585 руб.) Реальная теплоотдача в тепловой камере при испытаниях равна 160 Вт на 1 секцию. Поэтому не всегда можно ориентироваться на данные паспорта радиатора, особенно при покупке бюджетных китайских радиаторов.

Выбирая биметаллический радиатор, нужно учитывать условия, в которых он будет работать. Прежде всего – уровень рабочего давления. Биметаллические приборы вообще рассчитаны на высокое давление до 20, и даже до 35-40 атмосфер. Если возможны сильные гидроудары, разумнее выбирать радиаторы, рассчитанные на более высокое давление в системе.

Важный фактор при выборе – срокслужбы радиатора. У всяких качественных биметаллических моделей он будет от 20-25 лет и, как правило, намного более

Обращайте внимание на гарантии, которые предлагает производитель на свою продукцию

Сколько тепла отдаёт биметаллический радиатор?

Как показывает практика, биметаллический радиатор отдаёт тепла примерно столько же, сколько чугунный аналог. Этот показатель колеблется в районе 150-180 ватт. Детально об этом написано в паспорте той или иной модели. Мы же опять возьмём за пример несколько самых известных производителей, о которых говорили выше и составим небольшую таблицу с параметрами теплоотдачи.

Обязательно стоит сказать, что чем выше показатель, тем лучше будет теплоотдача поэтому всегда стоит выбирать модели с показателями повыше. Прямо говоря – чем выше будет показатель, тем теплее будет в квартире в отопительный сезон.

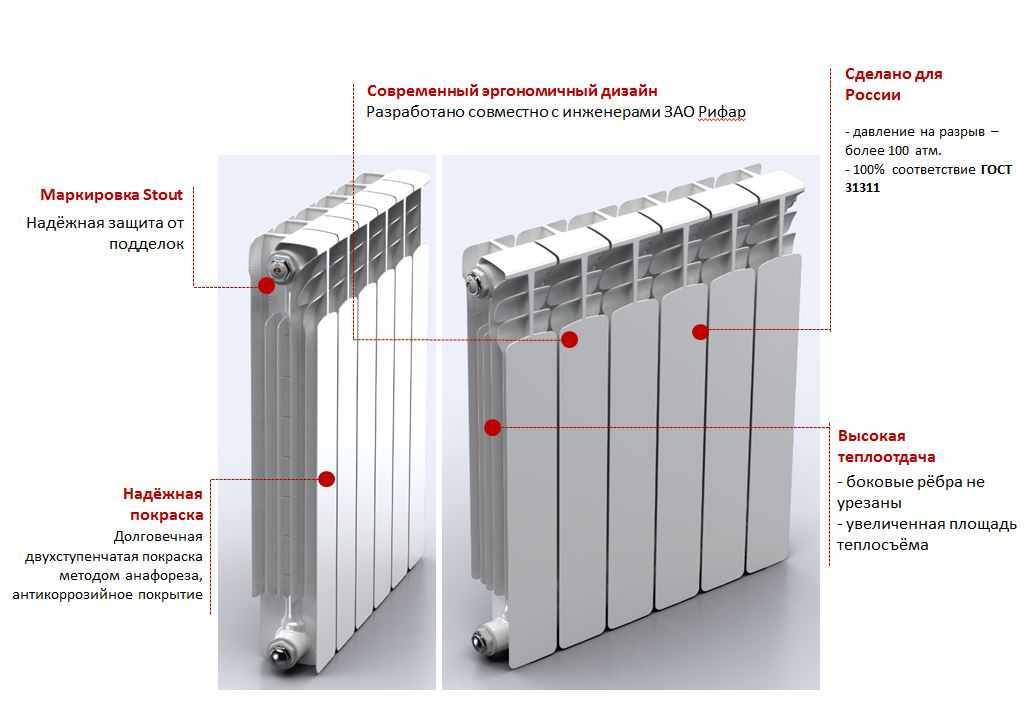

Как устроены биметаллические радиаторы отопления

На устройство биметаллических радиаторов недвусмысленно намекает их название – биметаллические, что означает – состоящие из двух металлов. Внутренняя часть радиатора, по которой протекает теплоноситель, изготавливается из стальных (медных) труб, а внешняя часть, служащая для передачи тепла окружающему воздуху, сделана из алюминия.

Плюсы такой конструкции очевидны. Стальные трубы способны легко выдерживать высокое давление в отопительной системе, помимо этого, в отличие от труб из алюминия, они химически устойчивы к различным вредным примесям, которые могут содержаться в теплоносителе. А алюминиевый корпус имеет наилучшие по сравнению с иными материалами показатели теплоотдачи. Это благотворно сказывается на габаритах, весе и виде биметаллических радиаторов, и ещё делает их очень отзывчивыми на сигналы терморегулирующей аппаратуры.

Биметаллические радиаторы отопления, сердечник которых изготовлен из меди, имеют наилучшие характеристики, но цены на них доступными не назовёшь. Медно-алюминиевые радиаторы рекомендуется к установке в системе с газовым котлом, имеющим медный теплообменник. Для котлов со стальными теплообменниками подойдут алюминиево-стальные биметаллические радиаторы.

Биметаллический радиатор – это совокупность секций, соединённых между собой посредством резьбового соединения. Каждая секция содержит пару стальных труб – верхнюю и нижнюю, которые соединены перемычкой. К наружной поверхности стальных труб по специальной методике литья под давлением плотно присоединяется алюминиевый корпус, выполняющий функции теплообменника. Для максимальной отдачи тепла окружающему воздуху, алюминиевый теплообменник имеет сложную форму с многочисленными протоками для лучшей конвекции.

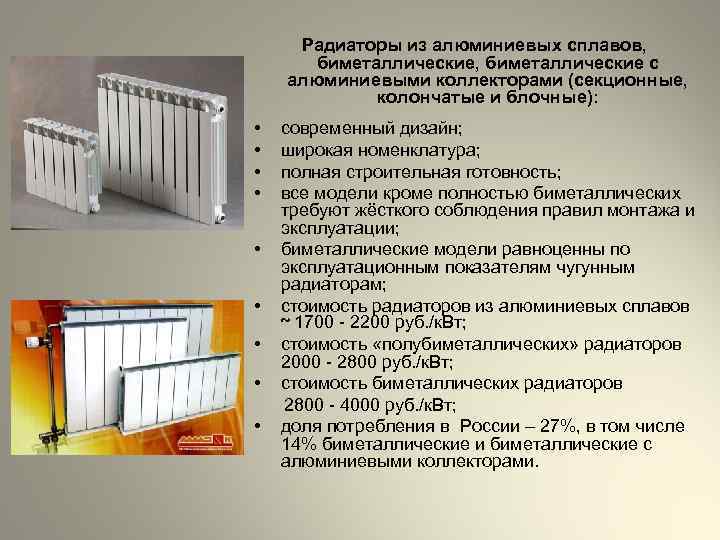

Помимо чисто биметаллических радиаторов выпускаются ещё «полубиметаллические», у которых сердечник выполнен из стали лишь частично – его вертикальные каналы стальные, а горизонтальные – алюминиевые. Цена таких радиаторов примерно на 20% ниже, чем цена батарей с полностью стальными трубами, но они менее прочны, поскольку существует риск протечек в местах стыков двух металлов в сердечнике. Для отопительных систем многоэтажных домов характерны высокое рабочее давление, а также невысокое качество теплоносителя, поэтому для них лучше применять биметаллические батареи с полностью стальными трубами.

Характеристики биметаллических радиаторов некоторых производителей

Известным производителем батарей подобного типа является компания Global Style. Она выпускает изделия, которые отличаются высоким качеством, а в процессе эксплуатации показывают себя как надежные. Если оценивать их технические характеристики, то можно говорить о том, что для условий российских тепловых сетей приборы отопления этого производителя – идеальный выбор. Одним из плюсов этих батарей является гарантия длительностью 20 лет.

Помимо этого биметаллические радиаторы от итальянской компании обладают высоким коэффициентом теплоотдачи и служат долго. Конечно, в плане стоимости продукция Global Style — дорогое удовольствие. Но, потратившись на их приобретение, можно быть уверенным, что они будут беспроблемно служить в течение долгих лет.

Еще одна компания из Италии, предлагающая свою продукцию на российском рынке – Sira. Производство приборов отопления – это основная её специализация за последние более чем пятьдесят лет. Главной особенностью её продукции является высокий коэффициент теплоотдачи выпускаемых биметаллических радиаторов. Изделия прямоугольной формы имеют скругленные углы, что придает итальянским батареям необычный вид.

Биметаллические радиаторы — усовершенствованный вид традиционных радиаторов. Установка этих приборов отопления в своей квартире – отличное решение. Они обеспечат теплую атмосферу и вдобавок к этому отлично впишутся в интерьер квартиры. К тому же срок их службы составляет несколько десятилетий, поэтому они долго не будут требовать к себе внимания.
