Установка насоса на отопление в систему, инструкция, электрическая схема и подключение

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

теплоноситель никак не соприкасается с воздухом в помещении;
внутри герметичной системы трубопроводов давление выше атмосферного;
расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
Трубы подачи и обратки располагают под наклоном.
Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
Давление внутри открытой системы отопления равно атмосферному.
Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
Пришедшая обратка имеет более низкую температуру, чем подача из котла.
Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

когда для обогрева частного дома задействовано больше одной котельных установки;
если в схеме обвязки участвует буферная емкость;
отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
то же, с применением гидравлического разделителя (гидрострелки);
для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Источники

https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html

Пролог.

Пришло лето и тем из нас, кто собирается отправиться в путешествие, так или иначе придётся организовать полив цветов в отсутствие хозяина. Многократно проведённые эксперименты с передачей ключей хорошим людям почему-то плохо отражаются на здоровье цветов. Но, это и не удивительно. Кому под силу, на протяжении месяца или двух, каждые три-четыре дня посещать вашу квартиру и поливать цветы… за получение призрачного сувенира, привезённого из поездки.

Поиск готового автомата для полива растений в Интернете не увенчался успехом. Все эти автоматы, даже те, что стоят много больше 100$ при первом же пристальном рассмотрении перестают внушать доверие. Либо это просто убогие капиллярные системы, либо навороченные автоматы на микропроцессорах, но почему-то собранные в пластмассовых коробочках.

Что касается любительских конструкций, то я тоже просмотрел всё, что сумел найти в сети. К сожалению, мне не удалось найти ни одной конструкции заслуживающей внимания. Все они оказались больше похожими на плод воображения, перенесённый на бумагу. Одну из подобных схем я тоже «нарисовал» в голове, когда гулял по парку и обдумывал конструкцию. Я даже её смакетировал и подключил к датчикам.

Автомат отсчитывал заранее запрограммированное количество суток (ну как же без этого), отслеживал закат солнца, влажность почвы и управлял насосом.

Но, когда я стал подробно объяснять алгоритм работы этой схемы жене, то выяснилось, что машина должна уметь корректировать график полива не только в сторону опережения, но и в сторону отставания от графика, что полностью лишало смысла использование таймера. Собственно наличие суточного таймера в фабричных поливальных машинах и сбило меня поначалу с правильного пути.

И действительно. Если температура воздуха снизилась или возросла влажность, то поливать нужно реже, а если стало сухо и жарко, как в пекле, то чаще.

Получалось, что основным элементом автоматизации становится датчик влажности почвы, а вовсе не таймер. Но, почему же производители ширпотреба выбрали таймер? Может быть потому, что датчик влажности не смог обеспечить правильной оценки влажности почвы…

Поливальную машину я собирал по заданию супруги. Она же и предложила первоначальное техническое задание.

Таймер вкл./выкл. и его монтаж

Сегодня существуют разные типы таймера выключения света, с небольшими различиями в подключении. Здесь будет рассматриваться вариант монтажа двухканального таймера. К верхним контактам подводится напряжение домашней электрической сети 220 Вольт. Обычно на всех моделях питание подводится сверху, а организация работы осуществляется с помощью нижних контактов.

Таким образом, разрывается лишь проводник с фазой, а ноль отправляется прямиком на электроприборы. К среднему контакту подводится фаза от электрического щита. Она будет отдельно управлять боковыми подключениями. В случае управления одной цепью, один из боковых контактов будет свободным.

Описание схемы работы простого цифрового таймера

Как только будет включено питание таймера, конденсатор С1 заряжается через сопротивление R2 в результате чего на выводе 11 кратковременно появляется лог.1, переводя все выходы счетчика в ноль. Транзистор, подключенный к выходу счетчика, откроется и сработает реле, подключив своими контактами нагрузку.

С мигающего светодиода с частотой около 1,4 Гц поступают импульсы на тактовый вход (ножка 10) счетчика DD1. C каждым спадом входного импульса происходит приращение счетчика. По прошествии 256-и импульсов (по времени это займет приблизительно 256 / 1,4 Гц = 183 сек. или ~ 3 минуты), на выводе 12 возникает лог.1. В связи с этим транзистор закроется, обесточив нагрузку. Плюс ко всему лог.1 с выхода 12 поступает на тактовый вход DD1 через диод VD1, останавливая тем самым работу таймера.

Периодичность работы таймера можно подобрать путем подключения точку соединения резистора R3 и диода VD1 к различным выходам DD1. Немного подправив данную схему, возможно построить таймер, исполняющий противоположную функцию работы. Изменение затрагивает транзистор VT1. Его необходимо поменять на транзистор иной структуры.

Теперь при появлении на выходе счетчика лог.1, транзистор будет открываться и включать нагрузку. Взамен электрореле в данном варианте, возможно включить простой звуковой излучатель с внутренним генератором, к примеру, HCM1612X. Подсоединять электроизлучатель необходимо соблюдая полярность.

С дополнительными агрегатами

В любой системе с одним котлом нужно установить прибор для перекачки. Но в более сложных разводках понадобятся и дополнительные. Это случается в следующих ситуациях:

при использовании двух и более генераторов;
при применении буферной ёмкости;
если присутствует несколько контуров или бойлер;
при установке гидроразделителя;
Фото 1. Гидроразделитель модели Heatmix с термоизоляционным кожухом, резьба подключения — 1 1/2», производитель — «Grundfos».
при суммарной длине труб более 80 метров;
при использовании тёплого пола.

Чтобы создать правильную систему из нескольких нагревателей на разном топливе, потребуется разместить резервные насосы. В подобной ситуации магистраль разделится на две части: отопительную и котельную. Буферная ёмкость делает то же самое, хотя контуров может стать больше. Подобные схемы реализуют в 3-этажных и больших домах.

Поскольку происходит разветвление, трубы разбивают на несколько независимых участков, к каждому из которых монтируют насос. Они равномерно распределяют теплоноситель по этажам. Вне зависимости от количества, каждый размещают на байпас. Желательно дополнить их шаровыми вентилями, чтобы уменьшить расход в летний сезон.

При использовании тёплых полов ставят два циркуляционных насоса. Комплекс устройств поможет подготовить рабочую жидкость, прогреть до нужной температуры и поддерживать её.

Чтобы мощности хватало, длина обвязки не должна превышать 50 метров. В противном случае система работает неравномерно.

Справка! При использовании некоторых устройств насосы не нужны. Это касается электрических и газовых генераторов настенного вида. В их конструкцию прибор для принудительной циркуляции устанавливают производители.

Другие параметры для выбора насоса

Кроме ключевых параметров, при выборе конкретной модели нужно обращать внимание еще на ряд ее важных характеристик

Рабочая температура

В документации к насосу указывается, с какой температурой теплоносителя он может работать. У большинства производителей, особенно моделей бюджетного сегмента, данный показатель завышен. Так, если заявлено 90% на недорогом устройстве, на практике оно сможет безаварийно работать с теплоносителем в 70-80 градусов Цельсия.

Здесь ключевое требование — соответствовать параметрам нагревателя и сети отопления в целом. В системе теплых полов температура воды достаточно низка. Равно как и в нескольких других схемах. А вот при использовании нагревательного котла потребуется или покупать достаточно дорогой насос, либо регулировать температуру воды на входе трубной сети.

Качественные и надежные циркуляционники имеют допустимые параметры рабочего тела в 110-130 градусов. Цена таких решений высока. Однако претензий к их надежности у пользователей — минимум.

Рабочее давление

В одно и двухэтажных домах давление в отопительной сети обычно не превышает 2 атм. Очень редко этот параметр составляет от 3 до 4 атм. Правильно рассчитанный по характеристике напора насос справится с возложенной на него задачей

Однако если нужно выбрать недорогой циркуляционник, на его показатель рабочего давления стоит обратить пристальное внимание

Системы защиты

Автоматика защиты — крайне полезная опция циркуляционного насоса. Она значительно продляет срок службы устройства или блокирует возникновения аварийных ситуаций. Сегодня распространены два типа защиты.

От перегрева. Термопара, контролирующая температуру электродвигателя, автоматически выключит насос при его перегреве.
От сухого хода. Особенно важна в моделях с мокрым ротором. Она не даст перегреться двигателю.

Количество скоростей

Насос циркуляционный Grundfos ALPHA2 32-40, 3 скорости

Более сложные насосы могут иметь большее число скоростей или регулироваться электроникой по внешнему сигналу, обеспечивая плавную отдачу мощности и полностью контролируемый расход.

Конструкционное исполнение

Говоря о конструкционном исполнении, имеются в виду размеры штуцеров, габариты и материал корпуса. Относительно последнего все просто. Чугунные корпуса прочны, долговечны, способствуют лучшему отводу тепла от двигателя. Недорогие пластиковые практичны и приемлемы для насосов, устанавливаемых в местах, где им не грозят перепады температуры или механические повреждения.

Штуцеры в идеале должны соответствовать параметрам сети. То есть для пластиковой трубы 25 мм выбирается насос с такой же характеристикой. Больший диаметр штуцера допускается. Насос можно подключить при помощи переходников разного рода. А вот меньший диаметр — не допускается.

Размеры насоса стандартизированы

Габариты стандартного насоса нормированы. Это 180 мм между точками подключения на штуцерах. Все байпасы и сгоны, которые предлагаются в магазинах, рассчитаны именно на такой размер. Есть более компактные решения, для размещения внутри оборудования или в условиях ограниченного пространства. Длина такого насоса 130 мм.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

обратный клапан. Без него работа насоса под давлением будет неполноценной;
фильтр глубокой очистки;
запорная арматура;
байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
специальные ключи для установки.

Принцип работы циркуляционного насоса Wilo MTSL 15/5 HE — 2

Главной частью насоса является электрический двигатель, состоящий из статора с несколькими катушками индуктивности для регулировки скорости вращения, и ротора, который интегрирован на валу с подшипниками.

Когда на одну из обмоток статора подается питание, создается электрическое поле, приводящее в движение ротор с турбиной. Лопасти турбины захватывают жидкость из всасывающего патрубка, и перемещают ее по выходной трубе. Таким способом осуществляется циркуляция теплоносителя по всему контуру отопления.

Рассмотрим основные причины приводящие к поломке насоса Wilo MTSL 15/5 HE — 2.

Нестабильное напряжение в сети

При пониженном питании мотор насоса замедляет свою работу вплоть до полной остановки. При повышенном напряжении происходит нагрев катушек индуктивности, из-за чего может возникнуть межвитковое замыкание или прогар провода обмотки.

Загрязнение механизмов насоса

При температуре жидкости более 60 ᵒС на турбине и валу может образовываться накипь, которая будет тормозить вращение якоря мотора. Причинами заклинивания насоса могут послужить и повышенное окисление движущих механизмов или попадание инородных предметов.

Некачественный материал комплектующих

Если в насосе используются детали, изготовленные из некачественных материалов — его ресурс резко снижается. Например, вал начинает заклинивать из-за образования на поверхности подшипников слоя ржавчины, потому что они изготовлены из бронзы, в состав которой входит железо. Такие симптомы свойственны для неоригинальной модели.

Неправильная эксплуатация прибора

Вода через работающий насос должна постоянно циркулировать с определенной скоростью. При нарушении движения теплоносителя (перекрыт кран обратной или подающей линии, забит фильтр системы и т. д.), в устройстве будут перегреваться подшипники и катушки индуктивности — это приведет к заклиниванию ротора, обрыву или замыканию обмотки статора.

Циркуляционный насос Wilo MTSL 15/5 HE — 2 нельзя использовать, когда в трубопроводе отсутствует вода. Но так как двухконтурные автоматические агрегат фирмы Ariston оборудованы датчиками давления жидкости, котел не включится при отсутствии воды в системе или низком ее давлении.

Обвязка

Как было сказано ранее, существует две схемы отопления – с естественной циркуляцией теплоносителя и с принудительной движением теплоносителя. Если система с естественной циркуляцией, то без насоса функционировать она будет, хотя при этом ее теплоотдача будет на низком уровне, то система отопления с принудительным движением теплоносителя без циркуляционного насоса функционировать не будет. Несмотря на тот факт, что система с принудительной циркуляцией намного эффективнее, она имеет один существенный недостаток. Если пропадает электричество, то пропадает и тепло в доме. При естественной системе циркуляции после исчезновения электричества система отопления продолжает работать, хотя и менее эффективно. В любом случае, лучше тепла меньше, чем полное отсутствие такового. Именно поэтому, в условиях, когда довольно часто пропадает электричество, проектируют комбинированную систему отопления. В основе этой системы лежит отопительная схема естественной циркуляции теплоносителя, но в нее врезается циркуляционный насос. Это повышает не только эффективность работы такой системы, но и повышает надежность в целом.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Система с принудительной циркуляцией

Такая система не будет работать без циркуляционного насоса, что свидетельствует о ее невысокой надежности, несмотря на высокую эффективность.

Невысокая надежность такой системы связана еще и с качеством теплоносителя. Чем чище теплоноситель, тем дольше срок службы циркуляционного насоса. Чтобы обеспечить соответствующее качество теплоносителя, перед насосом обязательно устанавливается фильтр грубой очистки, чтобы снизить вероятность попадания в насос абразивных частиц в виде песка.

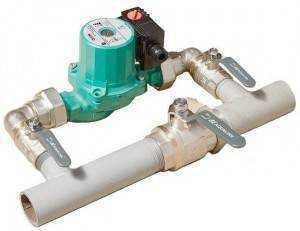

Установка циркуляционного насоса в систему с принудительной циркуляцией

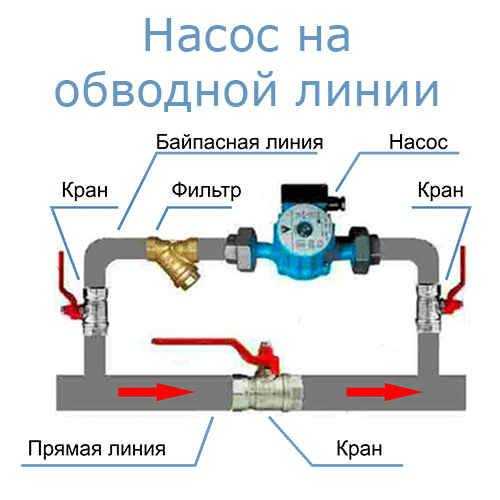

С двух сторон циркуляционного насоса следует установить по шаровому крану, для того, чтобы можно было в любой момент снять насос для замены или для ремонта, не сливая из системы теплоноситель. Достаточно перекрыть краны и снять насос, открутив гайки крепления.

Система с естественной циркуляцией

Чтобы система отопления, работающая по такому принципу, сохраняла свою работоспособность при любых условиях, параллельно насосу устанавливается перемычка (байпас) с одним отсечным краном. Этот кран всегда закрыт, когда работает насос и система отопления работает в принудительном режиме.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Когда электричество отключается, кран на перемычке открывается, а один из кранов на насосе закрывается. В таком положении кранов система работает как гравитационная, с естественной циркуляцией теплоносителя.

Особенности монтажа

Если планируется установка циркуляционного насоса, следует позаботиться о том, чтобы место установки обеспечивало горизонтальное положение ротора

Не менее важно подумать о направлении потока теплоносителя, при этом на корпусе насоса с помощью стрелки указывается направление потока

Существуют насосы, которые способны работать в любых положениях, хотя любой насос можно расположить не только горизонтально, но и вертикально, но в таком случае его производительность падает процентов на 30. Выбирая модель насоса, необходимо учитывать все нюансы.

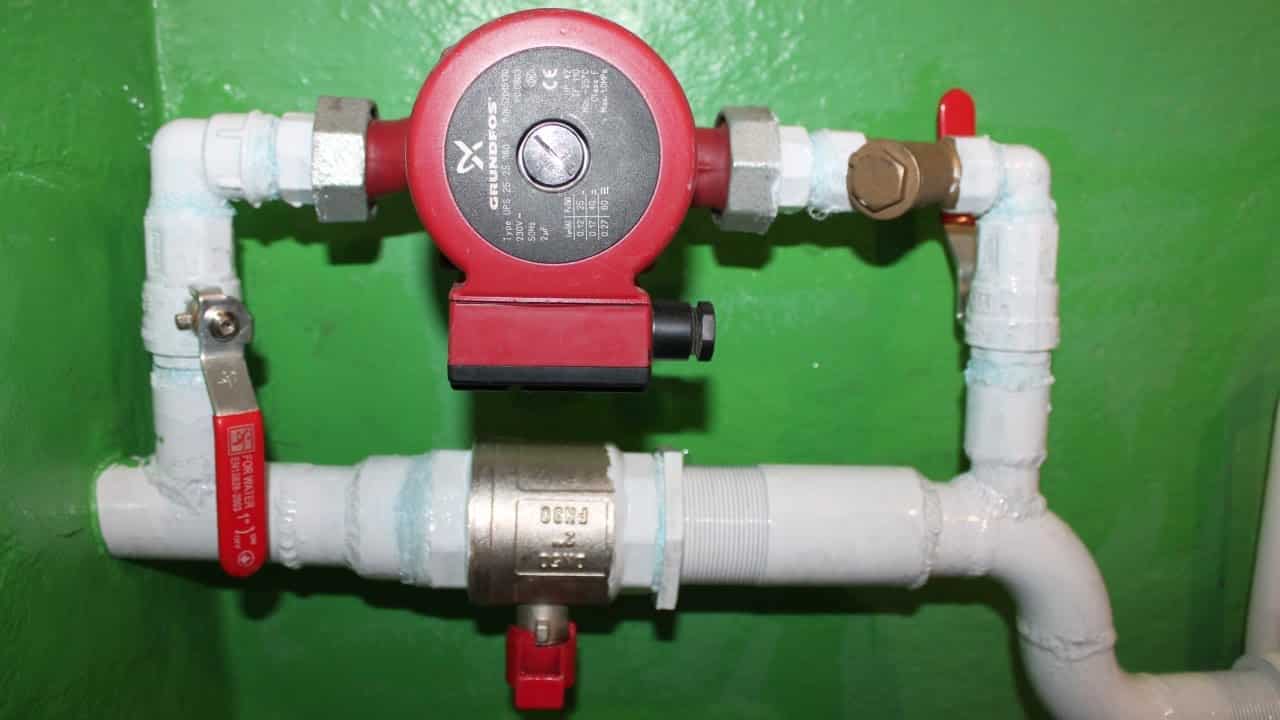

Установка циркуляционного насоса GRUNDFOS в систему отопления. Монтаж байпаса

Watch this video on YouTube

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Как вам статья?

Мне нравитсяНе нравится

Особенности выбора

Помимо указанных разновидностей, драйверы для светодиодных светильников подбираются по таким параметрам:

— Класс защиты (от влаги или пыли);

— Входные и выходные величины;

— Производитель

Марка – это залог высокого качества и сборки. Зачастую, покупатели отдают предпочтение именно качественной продукции, которая отличается продолжительным сроком эксплуатации и постоянным напряжением.

Как и вся электроника, они обладают определенным сроком годности. Профессиональные модели могут работать до 70 000 часов, когда более дешевые и доступные варианты – всего 20 000. Для освещения жилых помещений, где постоянно должна быть подсветка, лучше всего выбирать известных производителей. Бытовые же помещения могут освещаться более дешевыми и малопроизводительными.

В помещениях, где есть повышенные требования (соответственно, и яркость освещения) устанавливаются драйверы типа PLD-40. Коэффициент диммирования не более 20%, что говорит о постоянном и не утруждающим глаза, свете.

К драйверам применимы такие требования:

— Температурный диапазон. В зависимости от него, можно определить вероятность эксплуатации в определенных условиях;

— Виброустойчивость. В случае, если устанавливается в помещении, подверженном постоянным вибрациям;

— Максимальная мощность. Какой параметр входного напряжения выдержит

Чаще всего, выбирается оборудование по характеристикам самого светильника.

Каким проводом можно подключать комнатные термостаты?

Еще одним немаловажным моментом в подключении термостата является выбор провода. Обычно, сечение и количество жил указываются в инструкции на конкретное изделие. Кроме этого надо помнить о расстоянии от термостата до котла или хаба, которому подключается термостат — если выход на термостате потенциальный, то длина провода может оказать существенное влияние на работу автоматики. Связано это с падением напряжения на проводе. Чтобы его уменьшить, стоит взять провод максимально большого сечения.

Чаще всего для подключения механических термостатов используют двухжильный провод с сечением 0,5 или 0,75 «квадратов»

Для электронных, как я описывал выше, важно учитывать длину провода. Чем длиннее провод, тем больше должно быть сечение (обычна сечение не превышает 1,5 «квадрата»)

Но превышать длину провода в 100 метров, производители не советуют, хоть это и не оговаривается в паспортах и инструкциях на изделия.

Неисправности насоса циркуляционного насоса – причины поломок

Существует ряд типичных неисправностей, с которыми чаще всего сталкиваются владельцы циркуляционных насосов. Среди них выделяется:

Агрегат издает шум, но нет вращения – причиной подобной проблемы чаще всего является окисление вала мотора из-за длительного простоя агрегата;
Насос не вращается и не издает шума – проблема связана с отсутствием электропитания или слишком низким напряжением в сети. Чтобы разобраться в поломке, нужно воспользоваться тестером и проверить напряжение на клеммах;
Прибор запускается, но через пару минут отключается – причина кроется в скоплении накипи между ротором и статором. Решить проблему можно путем демонтажа мотора и его тщательной очистки от известняка;
Агрегата начал сильно гудеть при запуске – неисправность связана с воздушными пробками в определенной части трубопровода;
Оборудование создает сильную вибрацию – проблема связана с полным износом подшипника, который отвечает за вращение рабочего колеса. Устранить поломку можно путем замены изношенной детали.

Отремонтировать прибор достаточно просто в домашних условиях. Ниже рассмотрим способы устранения каждой из поломок более подробно.

Cхема подключения циркуляционного насоса к электросети

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения. Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль)

Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя.

И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный.

В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Преимущества
