Подключение трехфазного котла к однофазной сети где установить электрокотел

Ослабление контактов

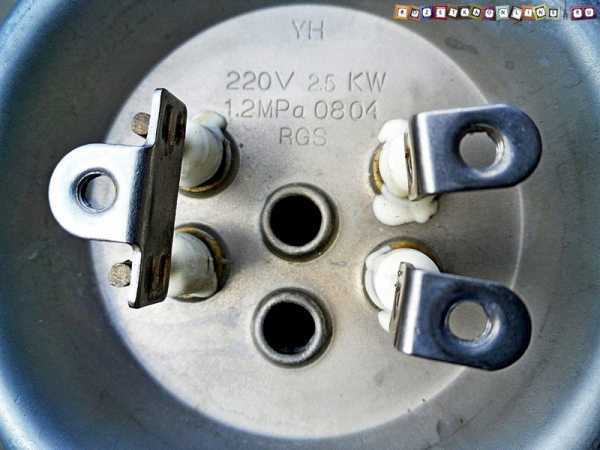

Клеммные контакты в тэновых моделях, причем их большая часть, могут находиться в режиме перепада температур. Нагрев при максимальной нагрузке, и остывание при отключении.

А это накладывает обязательства по их ревизии и подтяжке.

А в индукционных, якобы нет электрических контактов. На самом деле они есть всегда и везде, в том числе и в индукционных.

Но что касается первых, то в последние годы стали выпускаться экземпляры с качественными винтовыми зажимами.

Либо вообще могут присутствовать винтовые соединения с гроверной шайбой, которые не требуют обслуживания, или пружинные зажимы, также годами обходящиеся без контроля и ревизии.

Фактически это высосанные из пальца преимущества.

Подготовка места

Перед тем как устанавливать электрокотел, необходимо подготовить схему включения агрегата к нагревательному контуру и к электрической сети. Размеры труб и их сортамент должны согласовываться с параметрами насоса циркуляции греющего теплоносителя.

Подбирая сечение провода для подсоединения к электросети, учитывают электрическую мощность котла. Для устройств небольшой мощности до 5 кВт допускается подсоединения к бытовой сети 220 В, для более мощных агрегатов необходима трехфазная сеть 380 В.

Место установки нужно подбирать с умом. Источник фото: muzrain.ru

Рекомендованные параметры тепловой и электрических схем, с информацией по допустимым размерам и видам продукции, в обязательном порядке указываются в инструкции завода-изготовителя оборудования.

Изучая вопрос правильного монтажа электрокотла для отопления жилых помещений, необходимо ответственно отнестись к выполнению монтажной разметки.

Электрический котел обязан быть размещен неукоснительно в горизонтальном положении, в связи с этим разметку выполняют с использованием строительного уровня и им же контролируют полученный результат, после завершения навешивания оборудования на монтажные детали.

Кроме настенных модификаций фирмы-изготовители продают установки в напольном исполнении. Монтаж их производиться с применением штатной опоры либо они монтируются на теплоизолированную площадку, способной выдержать вес устанавливаемого оборудования.

Особенности расположения обвязки котельного оборудования

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Провод или кабель?

С точки зрения безопасности разницы между прокладкой нескольких проводов или одного кабеля нет. Есть разница в удобстве. Чтобы проложить провода, их нужно затянуть в металлическую или пластиковую электромонтажную трубу. Для этого нужны приспособления и время. Кабель можно укладывать в пластиковый канал, что значительно проще.

Добавим немного информации о маркировке. Наиболее распространенные типы кабелей: ВВГ, ВВГнг (медные) АВВГА (алюминиевые) и ПВС (с многопроволочной жилой). Из всех марок наиболее предпочтительна ВВГнг. Это кабель с негорючей виниловой изоляцией. От ПВС лучше отказаться: он не предназначен для стационарного электромонтажа.

И напоследок: кабель питания электрического котла обязательно выделяют в отдельную электрическую группу. На нем не допускается наличия стыков, даже если они выполнены с использованием болтовых соединений или клеммных колодок.

Подключение электрокотла к электричеству | Расчет электропроводки

Чтобы правильно подключить любой электрокотел к электричеству, необходимо знать несколько основных, чаще всего применяемых, схем и правил подключения и конечно же понимать, когда их следует использовать.

Начнем с самого начала, с выбора электрокотла для отопления дома.

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов, в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

1 кВт мощности требуется для отопления 10кв.м. дома.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт, модель ZOTA — 12 серия «Econom».

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность. У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Конечно, если электрокотел будет работать на максимуме своих возможностей, на остальные потребители дома останется всего 3кВт из разрешенных, чего достаточно мало. Но так как котел будет резервным, и будет включаться лишь только когда основной газовый котел неисправен, такое решение было принято приемлемым.

ЭЛЕКТРОПРОВОДКА ДЛЯ ЭЛЕКТРОКОТЛА

Теперь, когда определена требуемая мощность котла для отопления дома и выбрана конкретная модель, делаем для него электропроводку.

Для этого воспользуемся данными из статьи «Схема подключения электрокотла к электросети», в которой подробно показаны все основные схемы подключения любых электрокотлов к электричеству, а кроме того даны рекомендации по выбору сечения кабеля и автомата защиты.

Наш котел «ZOTA – 12» трехфазный, рассчитан на работу в сети с напряжением 380 В, эта информация отражена в документации к котлу, кроме того косвенно об этом указывает потребляемая мощность, котлы на 220 В довольно редко бывают более 8кВт.

Кроме того, можно посмотреть на количество установленных ТЭН (Трубчатых электронагревателей) и схему их подключения. У котлов на 380 В обычно установлено не менее трех.

Возможных схем подключения котла к трехфазной сети, как минимум две, одна используется, когда ТЭНы рассчитаны на 220 В и подключены «звездой», а другая применяется в случаях, когда ТЭНы электрокотла рассчитаны на напряжение 380 В и подключены «треугольником».

Определить какая именно схема подключения подходит для вашего котла можно несколькими способами, самый простой — обратиться к схеме в документации, у котла «ZOTA – 12» она расположена на тыльной стороне пульта управления и выглядит вот так:

Как видите, у этого котла реализована схема подключения «Звезда», а значит ТЭН рассчитаны на напряжение 220 В. Это же подтверждает непосредственный осмотр контактов для подключения проводов к ТЭНам, они так же подготовлены к подключению звездой. Их контакты для подключения нулевого проводника соединены перемычкой, к свободным контактам будут подключатся поочередно фазы, к каждому своя.

Отсюда следует, что нам подходит схема подключения трехфазного электрокотла к электричеству с ТЭНами на 220 В, соединение «звездой».

Осталось выбрать нужное сечение кабеля для электрокотла по мощности и номинал защитного автомата. Для этого смотрим в таблицу из статьи:

Откуда следует, что при длине трассы до 50 метров, нам потребуется проложить до трехфазного электрокотла мощность 12кВт, пятижильный кабель ВВГнгLS с сечением жилы 4 кв.мм. (ВВГнгLS 5×4кв.мм.) и поставить дифференциальный автоматический выключатель на 25А, либо связку автоматический выключатель (АВ) рассчитанный на 25 ампер — С25 и устройство защитного отключения (УЗО) на 32А.

Теперь, выбрав электрокотел и определившись со схемой подключения и параметрами электропроводки можно выполнить её монтаж, после чего продолжим подключение к электричеству.

Подключение электрокотла ZOTA к электросети описана в следующей части статьи — ЗДЕСЬ!

Выбор автомата по мощности

То, что с электричеством шутки плохи, известно каждому. Неправильный расчёт схемы электроснабжения может привести как минимум к двум неприятным последствиям. Первое, это когда при включении нескольких энергоёмких электроприборов (например, стиральной машины, электрочайника и утюга) срабатывают автоматические выключатели и сеть обесточивается. Неприятно, но не смертельно. Второе, это когда при включении тех же приборов автоматы не сработают, и начнёт плавиться и дымиться электропроводка. А это уже смертельная опасность: до пожара всего один шаг

Вот почему выбор автомата по мощности нагрузки – дело первостепенной важности

Автоматический однополюсный выключатель Schneider ВА63 1П 25А С на 25 ампер.

Никаких проводов, только кабели?

Первый вопрос, который обычно остается «за кадром», почему для подключения электрокотла нужно использовать кабель, а не отдельные провода?

В теории электромонтажа и нормативах, нет никаких запретов, чтобы для питания электроустановок использовать провода, подобранные по сечению и защищенные по всем правилам.

Другое дело, что делать электропроводку проводами сложнее, или правильнее сказать неудобнее, чем кабелем. Провода нельзя проложить без защиты. Для их прокладки, обязательно, нужно использовать металлические или электротехнические пластиковые трубы. Затяжка проводов в трубы, требует некоторых навыков и специальных приспособлений.

В отличие от проводов, кабельные линии можно прокладывать: ПУЭ 2.3.33: открыто, в коробах или трубах, в том числе трубах проложенных в полах и перекрытиях, … и двойных полах.

С другой стороны, свой дом это не промышленное производство и для пожарной безопасности деревянного дома я бы защитил кабель металлической трубой, особенно если мощность у котла большая мощность.

Автоматическое выключение

При любом отклонении от штатного режима приспособления для защиты в цепи питания котла должны очень быстро выключить его. Схема автоматики электрического бойлера должна включать два защитных устройства:

Устройство защитного отключения (УЗО, или, что правильнее, устройство дифференциального тока). Оно сравнивает токи при входе и выходе котла, регистрируя утечки более 30 миллиампер.

Устройство защитного отключения срабатывает, например, при прикосновении домашнего животного или человека к клеммам оборудования и при прибое изоляции с утечкой тока на заземленные конструкции строения (к примеру, на сетку армирующую фундамента).

Устройство защитного отключения срабатывает фактически очень быстро: размыкание занимает доли секунды.

Защитный автомат. Его функция — выключить питание при превышении уровня минимального тока. Это может случиться при коротком замыкании в проводке, при разрушении оболочки Трубчатого нагревателя коррозией или при избыточном содержании солей в тепловом носителе, с которым не прекращает работу котел галан.

Скорость срабатывания зависит от отклонения тока от номинального значения и может изменяться от 1-2 секунд до пары минут. Ток срабатывания автомата должен как можно меньше разниться от самого большого тока при штатной работе котла.

К примеру, автомат на 25А при однофазном питании (220 вольт) обеспечивает неопасную работу прибора мощностью 25х220=5500 Вт.

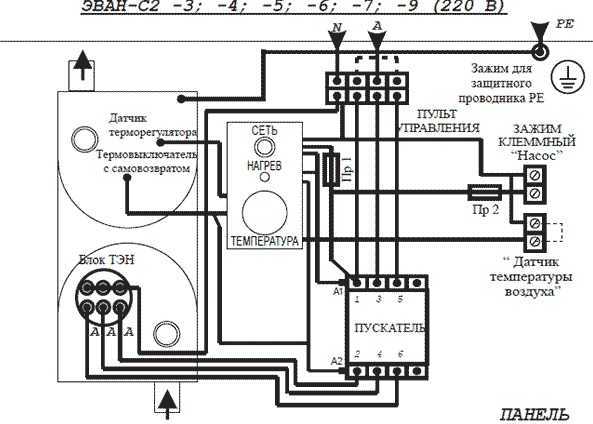

Схема подсоединения однофазного котла через автомат и Устройство защитного отключения.

Электрический щиток в моем доме. Слева направо: трехфазный автомат и Устройство защитного отключения в цепи питания котла.

Говоря иначе автоматический выключатель дифференциального тока исполняет функции двоих приспособлений для защиты: он обеспечивает защиту и по дифференциальным токам, и по сверхтоку.

Подключение трехфазного прибора с защитой цепей питания автоматическим выключателем дифференциального тока.

Источниками нагрева проводки могут стать:

• Провод с заниженным сечением;
• Клиновые соединения (розетки, клеммы и т.д.).

Совсем исключить нагрев провода сможет помочь обычная инструкция: сечение каждой жилы медного провода должно быть не меньше 1 квадратного миллиметра на 10 ампер пикового тока. Подчеркиваю: пикового, другими словами соответствующего самой большой мощности котла. Для напряжения питания 220 вольт 10 ампер соответствуют мощности 2,2 кВт (220х10/1000), для напряжения 380 вольт — 3,8 кВт (380х10/1000).

Таблица соответствия сечения проводки мощности трехфазного котла.

Подключение котла через привычную розетку допускается лишь при его мощности до 3,5 кВт. Отопительный котел мощностью до 8 киловатт подключается к одной фазе питания отмеченным кабелем до щитка; прибор с большой мощностью необходимо запитывать от сети напряжением 380 вольт. Чем напряжение больше питания при неизменной используемой мощности, тем ниже токи в проводке и тем меньше нагрев проводов и клеммных соединений.

В личном доме со стенами из дерева проводка ложится только в железной трубе (стальной, медной или гофрированной нержавеющей). Условие связано с пожарной безопасностью: железная оболочка не даст дереву воспламениться при коротком замыкании.

Прокладка проводки в доме из дерева. Провода разводятся в волнистых металлорукавах.

Электромонтаж в трехфазной сети

Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.

Три фазы нужно подсоединить следующим образом:

Обратите внимание на следующие нюансы:

1. С каждым водонагревателем в комплекте идет технический паспорт, в котором обязательно указывается рекомендуемая производителем схема обвязки электрокотла. Руководствуйтесь только этим документом в своем случае, т.к. далеко не всегда предоставленные в интернете примеры могут подходить для Вашей отопительной системы.
2. Обязательно защитите котел автоматическим выключателем и УЗО. Данные устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в электросети.
3. Обязательно должно присутствовать заземление проводки.

К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:

Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:

Похожие материалы:

Электрокотел, установленный в системе отопления, зачастую является самым энергоёмким устройством во всем доме , более того, его потребляемая мощность нередко выше, чем у всего остального электрооборудования помещений вместе взятого.

И это не удивительно, ведь даже негласное правило выбора котла для дома гласит, что 1кВт (киловатт) мощности, требуется для обогрева 10 квадратных метров дома . Следуя ему, для отопления относительно небольшого (по современным меркам) дома в 100кв.м., потребуется электрокотел мощностью 10кВт.

Конечно, это правило общее, в реальных же условиях, при выборе мощности котла, учитывается множество факторов, но в целом, ориентировочные, средние требования к котлу правило отражает верно.

Поэтому, для такого «прожорливого» потребителя электроэнергии как электрокотел, от стабильной работы которого зимой зависит очень многое, важно сделать правильную электропроводку, подобрать надежную защитную автоматику и верно выполнить подключение. Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает

Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН)

Чтобы лучше понимать принцип подключения котла, необходимо знать из чего он обычно состоит и как работает. Речь пойдет о самых распространённых, ТЭНовых котлах, сердцем которых являются Трубчатые ЭлектроНагреватели (ТЭН) .

Проходящий через ТЭН электрический ток разогревает его, этим процессом управляет электронный блок, следящий за важными показателями работы котла, с помощью различных датчиков. Также электрокотел может включать циркуляционный насос, пульт управления и т.п.

В зависимости от потребляемой мощности, в быту обычно используются электрокотлы рассчитанные на питающее напряжение 220 В — однофазные или 380 В — трехфазные.

Разница между ними простая, котлы на 220В редко бывают мощнее 8 Квт, чаще всего в отопительных системах используются приборы не более чем на 2-5кВТ, это связано с ограничениями по выделенной мощности в однофазных питающих линиях домов.

Соответственно электрокотлы на 380В бывают более мощными и могут эффективно отапливать большие по площади дома. Схемы подключения, правила выбора кабеля и защитной автоматики для котлов на 220В и 380В различаются, поэтому мы рассмотрим их раздельно, начнем с однофазных.

5 Правила монтажа и эксплуатации электрических котлов

В процессе подключения электрического котла необходимо следовать определенным правилам, которые сейчас более детально разберем.

5.1 Электрическое подключение

Подключая электрический котел, необходимо правильно рассчитать сечение силового кабеля. Именно от этого показателя зависит безопасность всей системы отопления.

Стоит отметить, что электрокотлы 380 вольт довольно мощные, поэтому и кабель должен быть соответствующим. Для расчета сечения провода применяется формула, согласно которой на 1 мм2 сечения кабеля должно приходиться не более 8 A тока.

Согласно этой формуле, чтобы подключить 10 кВт агрегат отопления к напряжению 380 вольт, необходимо произвести такие расчеты: 10000/380/8. Результат показывает, что каждая токопроводящая жила кабеля должна иметь сечение не менее 3,3 мм.

5.2 Подключение в систему отопления

Все электрические котлы к системе отопления подключаются по схожей схеме:

• Для подсоединения используют пластиковые трубы или перемычки из диэлектрического материала.
• Циркуляционный насос необходимо устанавливать на трубе обратной подачи.
• На трубе подачи горячего теплоносителя (не далее 50 см от котла) необходимо установить группу безопасности.
• Если в системе отопления используется малый контур, то устанавливать запорную арматуру необходимо после него.
• Расширительный бак открытого типа устанавливается в самой верхней точке системы труб без применения запорных приспособлений. Расширительный бак закрытого типа устанавливается недалеко от котла, до запорной арматуры.

Во время эксплуатации электрокотла 380 вольт необходимо следить за исправностью электропроводки и не допускать протечек теплоносителя.

В заключение хотелось бы отметить, что электрокотлы 380 вольт отлично показывают себя при длительной эксплуатации. За счет большей мощности они реже работают на пределе возможностей, что положительно отражается на их сроке службы. Установить такой котел – отличное решение, позволяющее решить проблему отопления большого дома.

Номинальный ток автоматического выключателя

Показатель номинального тока предохранителя характеризует граничное значение электрического тока в амперах, превышение которого приведет к срабатыванию выключателя. Существуют точные формулы расчета номинального тока, которые используют специалисты. Но, как правило, достаточно приближенных расчетов, чтобы выбрать нужный предохранитель.

Упрощенные формулы расчетов номинального тока

• Для сети 220 В: I ном. = P/224 (A)
• Для сети 380 В: I ном. = P/624 (A)

Получив значение номинального тока вашего контура, выберите ближайшее значение из стандартизированного рядя номиналов автоматических выключателей: 6, 10, 16, 20, 25, 32, 40, 50 или 63 А.

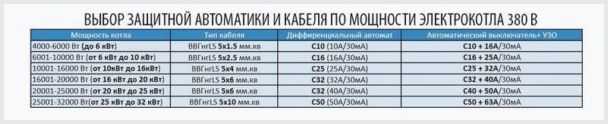

Таблица сечний проводов и тока предохранителя для электрокотлов по мощностям

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

1. Очистите стену от пыли и грязи.
2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

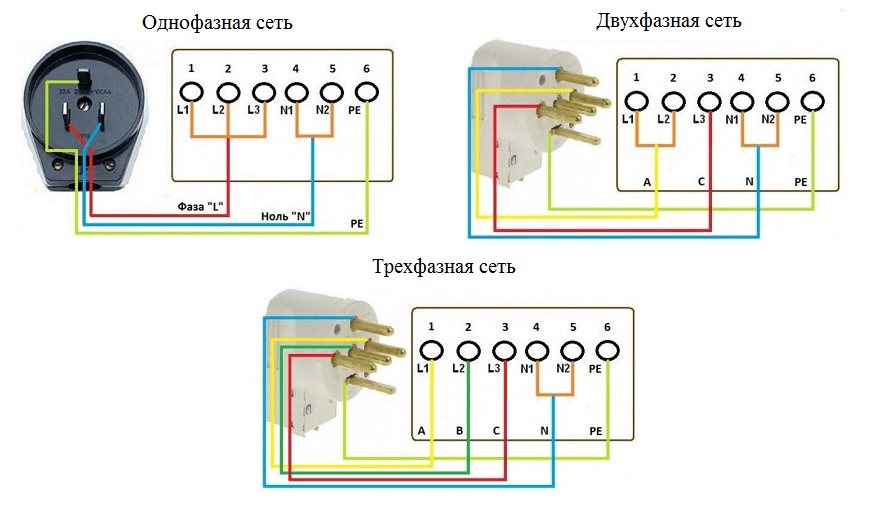

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.

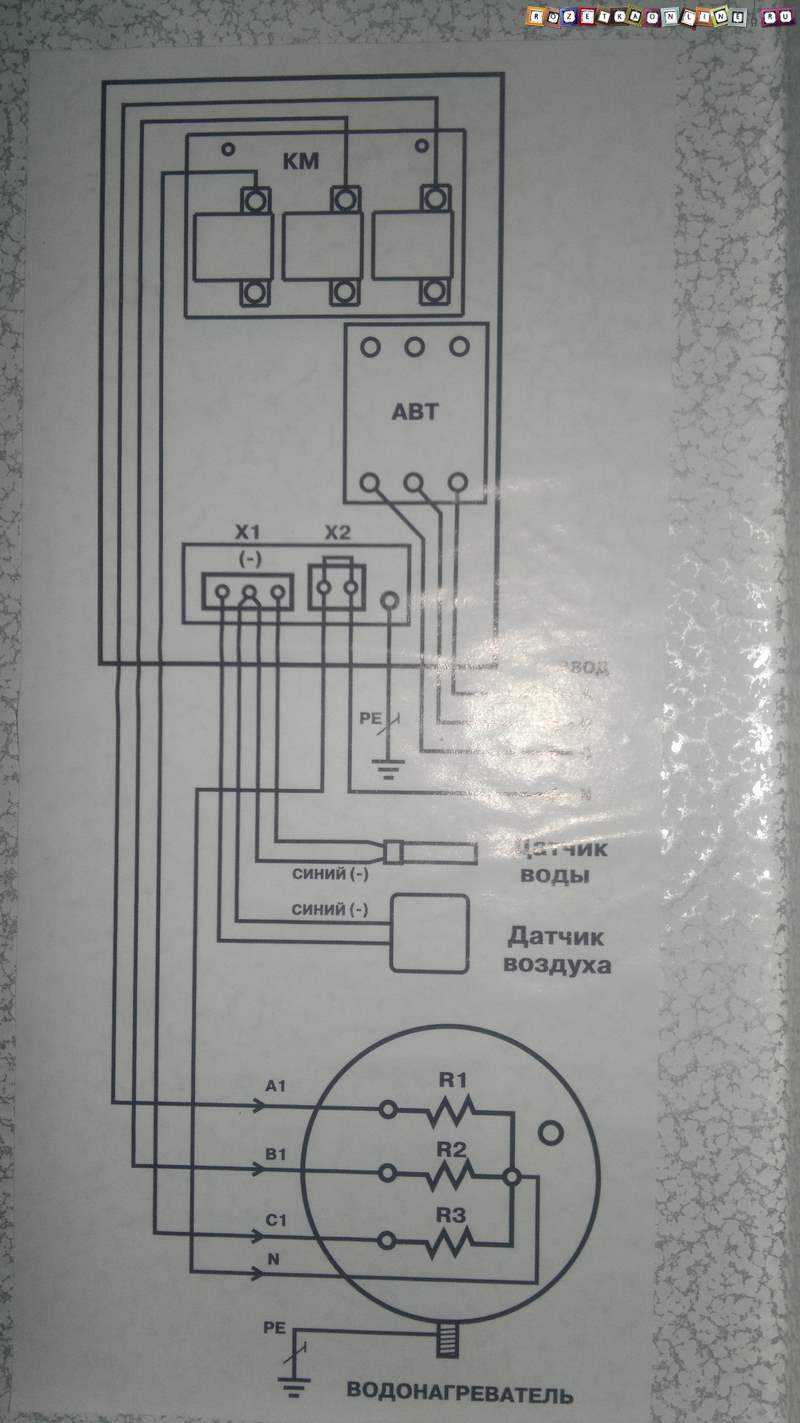

Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.
   На фото – пример траншеи и уже готовой заземляющей конструкции.
2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Заключительный этап

Самодельные электрокотлы после сборки должны быть проверены на проницаемость сварных швов. Агрегат наполняется водой, но этого будет недостаточно, ведь рабочее давление в системе иногда достигает отметки в 2 бара, тогда как аварийное давление и вовсе равно 3 барам.

Швы очищаются от шлаков, а после покрываются мыльной пеной. Затем внутри корпуса следует создать избыточное давление, используя компрессор. Если корпус имеет плохо проваренное швы, то в этих местах появятся пузырьки. После завершения проверки самодельные электрокотлы можно расположить в топочной и осуществить подключение к системе.

Плюсы и минусы электрического котла

Установка электрического котла в частом доме обладает рядом существенных плюсов. Прежде всего, стоимость оборудования сравнительно невелика, так же, как и стоимость установки самого котла и монтажа всей системы отопления.

• Уровень безопасности современного оборудования такого плана достаточно высок. При соблюдении всех правил и норма монтажа, опасность сводится к нулю.
• Отсутствует открытый огонь, нет необходимости монтажа дымохода. Так как нет процесса горения, полностью отсутствует выделение опасных газов, что присутствует при установке газового отопительного котла. Соответственно и КПД выше, так как нет потерь на выхлоп продуктов сгорания.
• Простота в эксплуатации и обслуживания. Практически бесшумная работа, если не считать звука включения и отключения реле в автоматическом режиме.

Однако, в противовес этому есть и ряд минусов установки электрического котла. Среди них высокая стоимость электроэнергии. Данную финансовую нагрузку можно снизить за счёт хорошей теплоизоляции помещения. Кроме того, если оформить систему отопления официально, как работающую на электричестве, стоимость затрат электроэнергии будет снижена за счёт пересмотра норм потребления.

Значительным минусом является 100% зависимость от электроэнергии, которая в некоторых населённых пунктах не всегда стабильна. В случае аварии, которые чаще всего происходят зимой, вы останетесь без отопления.

Достаточно высокие требования к теплоносителю. Обычная вода при систематическом нагреве оставляет известковый налёт на элементах нагрева, что приводит к выходу из строя последних.

Если требуется мощность оборудования свыше 9кВт, потребуется линия подключения на 380В. Получить разрешение на её обустройство не всегда представляется возможным.

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Схема подключения электрического котла отопления своими руками

Главный вопрос, который будет рассматриваться в данной статье – типовая схема подключения электрического котла отопления к сети 220 и 380 Вольт. Именно поэтому основной уклон будет направлен только на правила и последовательность соединения проводов. Что касается схемы установки радиаторов, трубопровода и остальных элементов системы центрального отопления, ее мы предоставим только в общем виде.

Варианты установки

Итак, для начала разберемся с вариантами подключения электрокотла в частном доме и квартире своими руками:

• Если мощность водонагревателя не превышает 3,5 кВт, то обычно он запитывается от розетки. При этом допускается использование однофазной сети 220В.
• В том случае, если мощность варьируется в пределах 3,5-7 кВт, необходимо осуществлять электромонтаж своими руками напрямую от распределительной коробки. Это связано с тем, что розетка может не выдержать высоких токовых нагрузок. Как и в предыдущем случае, 220-вольтная сеть допускается для применения.
• Ну и последний вариант, который может встретиться – электрокотел, мощностью свыше 7 кВт. В этом случае необходимо не только вести отдельный кабель от распредкоробки, но и использовать более мощную 3-х фазную сеть 380В.

Электромонтаж в однофазной сети

Как мы уже говорили, подсоединять водонагреватель к однофазной сети можно через вилку либо отдельно запитанный кабель. На первом варианте даже останавливаться нет смысла, т.к. вставить вилку в розетку сможет любой.

Что касается второго варианта, то для начала необходимо осуществить расчет сечения кабеля по току (если необходимый диаметр жил не указан в паспорте изделия), после чего подвести проводник к месту установки котла. Далее все просто – соединяем фазу, ноль и заземление с соответствующими клеммами в агрегате (на них указана маркировка). К Вашему вниманию принципиальная схема подключения электрического котла с терморегулятором в систему отопления:

Электромонтаж в трехфазной сети

Схема подключения электрического котла к трехфазной сети более сложная, но все же под силу даже новичку.

Три фазы нужно подсоединить следующим образом:

Обратите внимание на следующие нюансы:

1. С каждым водонагревателем в комплекте идет технический паспорт, в котором обязательно указывается рекомендуемая производителем схема обвязки электрокотла. Руководствуйтесь только этим документом в своем случае, т.к. далеко не всегда предоставленные в интернете примеры могут подходить для Вашей отопительной системы.
2. Обязательно защитите котел автоматическим выключателем и УЗО. Данные устройства предотвратят перегрузку агрегата, короткое замыкание и утечку тока в электросети.
3. Обязательно должно присутствовать заземление проводки.

К Вашему вниманию наглядный проект электрического отопления на двухэтажной даче с использованием котла:

Помимо этого рекомендуем просмотреть видео, на котором наглядно продемонстрировано подключение электрического котла на 380 В:

Подсоединение трехфазного электрокотла

Похожие материалы:

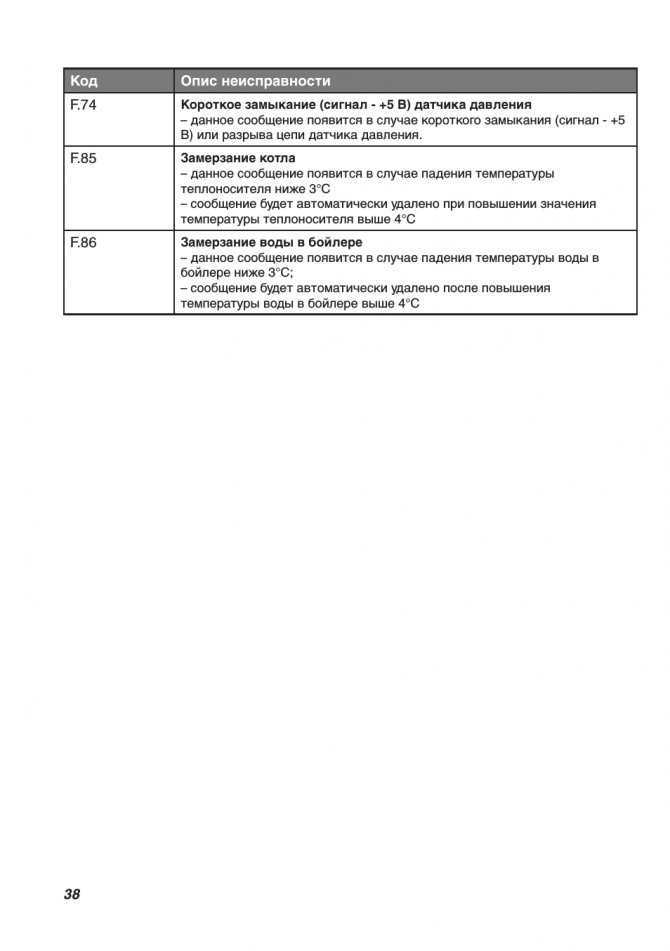

Код Опис неисправности F….

• Изображение
• Текст

38

Код

Опис неисправности

F.74

Короткое замыкание (сигнал — +5 В) датчика давления

– данное сообщение появится в случае короткого замыкания (сигнал — +5 В) или разрыва цепи датчика давления.

F.85

Замерзание котла

– данное сообщение появится в случае падения температуры теплоносителя ниже 3°C – сообщение будет автоматически удалено при повышении значения температуры теплоносителя выше 4°C

F.86

Замерзание воды в бойлере

– данное сообщение появится в случае падения температуры воды в бойлере ниже 3°C; – сообщение будет автоматически удалено после повышения температуры воды в бойлере выше 4°C

Проверка исправности и замена автоматики

Сроки периодичности проверки систем автоматики котлов, работающих на газовом топливе, оговариваются в СНиП. Обслуживание осуществляется дважды в год при плановом осмотре, перед началом и после окончания отопительного сезона.

На необходимость в проведении ремонтных работ, указывают следующие признаки:

• Участившиеся неисправности автоматики котлов, работающих на газе. Проблемной считается ситуация, при которой, котел самостоятельно отключается раз в несколько недель.
• Самопроизвольное затухание огня.
• Отказ системы розжига.

Обслуживание и настройка автоматики газового отопительного котла, согласно действующим правилам, выполняется исключительно квалифицированным персоналом, имеющим соответствующее разрешение и лицензию. Электронный блок управления, требует установки специального программного обеспечения (прошивки).

Во время очередного сезонного осмотра, проводится диагностика микропроцессора, чего требуют правила обслуживания релейной автоматики. В большинстве контроллеров, установлена функция диагностирования проблем, отчет о которых сохраняется в памяти устройства. Информация об ошибках, учитывается при настройке модуля.

Полная замена автоматики, требуется крайне редко. В большинстве случаев, меняются отдельные узлы: термопара, клапаны, датчики и т.п.
