Элеваторный узел системы отопления: что такое, как обслуживать и определить номер - принцип работы устройства, схема и размеры

Особенности монтажа элеваторной системы

Схема элеваторного теплового узла представляет собой двухуровневую систему. Верхняя часть – это цепочка узлов, связанных с регулировкой входного носителя из централизованной сети. Нижняя часть отвечает за поступление и распределение «обратки». Соединительным элементом служит отвод для подачи охлажденной воды в камеру смешения.

Устройство нерегулируемых элеваторов проще, но КПД работы гораздо ниже. Поэтому данный вид оборудования стремительно вытесняют современные и работающие в автоматическом режиме регулируемые узлы. Их несомненное достоинство – в отсутствии необходимости постоянно контролировать работу оборудования. К тому же, автоматизация процессов значительно повышает КПД устройства, в особенности, если за соблюдение необходимых параметров отвечает электроника.

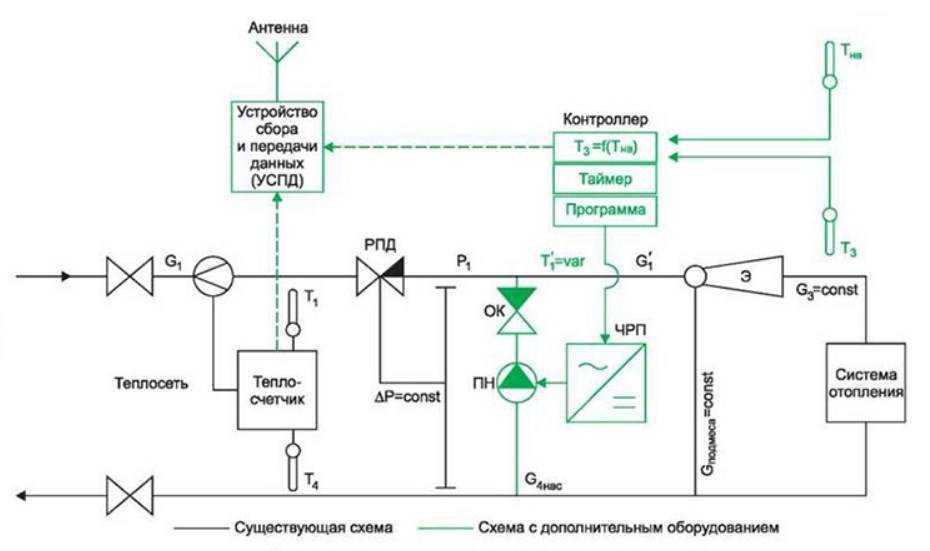

Контроллер и таймер элеваторного узла – неотъемлемая составляющая современных устройств

Как правило, элеватор отопления встраивают в уже существующую отопительную систему. Нередки случаи, когда устаревшее или вышедшее из строя оборудование меняют на новое. Поэтому перед выбором агрегата тщательно обследуют место монтажа, оценивают возможность расширения пространства для сооружения нового узла.

Отсюда следует простой вывод: все работы следует поручить специалистам, имеющим практический опыт работы по монтажу и совершенствованию отопительных систем различных типов. Необходимы устойчивые навыки, знание принципов расчетов, инженерных решений, умение разбираться в чертежах и схемах.

Элеваторный узел отопления предполагает абсолютную герметичность монтажа – иначе не оберешься проблем. Ожидаемая оптимизация расходов на отопление приведет к увеличению затрат и борьбе с потопами. Это еще один аргумент, почему подобные работы стоит доверить компетентным мастерам.

Общедомовые инициативы, направленные на улучшение эксплуатационных характеристик, – эффективный способ совершенствовать сети и добиться экономии. Однако не стоит забывать, что скупой платит дважды. Воспользуйтесь услугами профессионалов, и вам не придется сожалеть о том, что неосмотрительно понадеялись на собственные силы.

Какие функции выполняет элеватор в системе отопления

Для системы отопления в жилых помещениях существует норма температуры теплоносителя. В соответствии с установленной нормой температура воды, которая поступает в радиаторы, не должна быть больше +95 градусов. Но по магистралям тепловых сетей может подаваться теплоноситель, температура которого превышает данный показатель и находится в пределах от 130 до 150 градусов. Поэтому необходимо понижение температуры воды до нужной величины. Решение этой задачи возложено на элеваторный узел отопления.

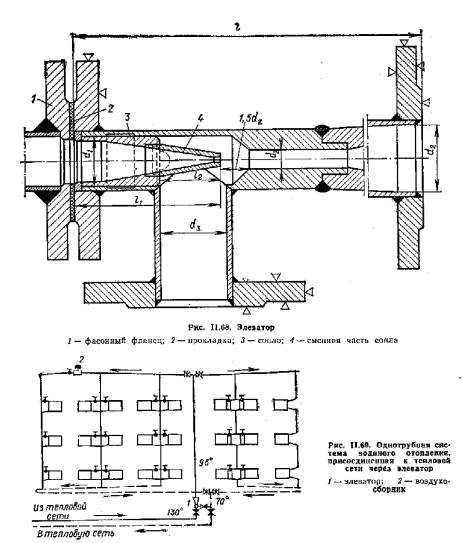

так выглядит элеватор для системы отопления

Элеватор работает таким образом: теплоноситель из магистрали подается в съемное конусное сопло, в котором возрастает скорость движения воды и в результате этого струя воды из сопла попадает в камеру смешивания, где смешивается с охлажденной водой, попадающей туда через перемычку из обратного трубопровода.

После смешивания перегретой магистральной воды и охлажденной, теплоноситель требуемой температуры поступает в систему отопления и нагревательные приборы. А чтобы не допустить попадания в элеватор крупных частиц, перед прибором устанавливают грязевик.

Элеваторы получили широкое распространение, благодаря своей устойчивой работе, направленной на изменение тепловых и гидравлических режимов в тепловых сетях.

Элеваторные узлы отопления не нуждаются в постоянном наблюдении. Их производительность регулируется правильным выбором диаметра сопла. Чтобы подобрать размеры, диаметр труб элеваторного узла и диаметр сопла необходимо обращаться в проектное бюро, соответствующей компетенции.

Теперь рассмотрим более подробно, как работает системе отопления элеватор и можно ли обойтись без этого прибора.

Схема элеваторного узла отопления

Схема элеваторного узла для системы отопления выглядит таким образом.

Здесь мы видим, что данная схема включает подающий теплопровод (№1), а также обратный теплопровод (№2), другими составляющими элементами элеваторного узла являются задвижки (№3), водомер (№4), грязевики (№5), манометры и термометры под номерами 6 и 7, ну и, конечно сам элеватор (8) и нагревательные приборы (9).

Схема элеваторного узла

На приведенной схеме показана простейшая базовая комплектация элеваторного узла. Но при необходимости элеваторный узел можно дополнить другими элементами: регуляторами, ответвлениями первичных и вторичных теплоносителей, фильтрами, приборами учета и т.д.

Принцип действия элеваторного узла в системе отопления

Работа элеваторного узла состоит из нескольких этапов:

Вода из магистральной сети поступает в сопло, суженное на выходе, и ускоряется, благодаря перепаду давления.
Из сопла перегретая вода выходит с пониженным давлением и с большой скоростью. В результате этого создается разрежение и подсасывание в элеватор воды из обратного трубопровода.
Регулируется количество и перегретой, и обратной охлажденной воды таким образом, чтобы температура воды, которая выходит из элеваторного узла, соответствовала проектной величине.

Мы разобрались, что элеваторный узел, размещенный на вводе в местную отопительную систему, снижает температуру теплоносителя, который подается из центральной магистральной сети в систему местного отопления, происходит это путем подмешивания обратной воды.

Теперь рассмотрим, какие последствия могут ожидать местную канализацию, если элеваторный узел не будет установлен.

Нужен ли элеватор в отопительной системе?

Элеватор представляет собой водоструйный насос, который за счет перепада давления увеличивает прокачку теплоносителя во внутренней отопительной системе. То есть берет определенное количество воды из магистральной сети, разбавляет ее обратной охлажденной водой из местной системы отопления и направляет опять для обогрева квартир в радиаторы отопления.

Теперь посмотрим, что может случиться с нашим отоплением без этого нужного прибора. Если в отопительную систему будет поступать вода свыше 130 градусов, то в квартирах, которые находятся в начале отопительной системы, будет очень жарко, а в квартирах, которые располагаются чуть дальше, установится стабильно низкая температура.

Нельзя подавать воду с высокой температурой (свыше 130 град) в чугунные батареи, которые при резком перепаде температуры могут лопнуть. Для полипропиленовых труб, которые сейчас повсеместно устанавливаются в системах отопления, рабочая температура воды выше 95 градусов является недопустимой. Кратковременно полипропилен может выдерживать температуру 100 градусов.

Зачем нужен этот необычный агрегат? Назначение и принцип работы элеватора в системе отопления

Элеваторный узел выполняет несколько функций, обеспечивая потребителей теплом.

С его помощью теплоноситель распределяется в равной степени между всеми, независимо от удаленности.

Несмотря на то что есть более современные модели, классическая модель устройства до сих пор монтируется в домах.

ontakte

Odnoklassniki

Первоначальные параметры теплоносителя, на выходе из ТЭЦ или котельной: 105—150 °C, давление 6—10 Бар. Такие высокие показатели необходимы для:

достижения максимального КПД теплового оборудования;
возможности доставить теплоноситель в районы, которые сильно удалены от поставщика;
для экономической выгоды (в тонне воды с более высоко температурой больше тепловой энергии, чем в тонне с более низкой);
недопущения парообразования воды.

Когда жидкость по трубам подходит к потребителю, она не сразу попадает в радиаторы отопления. Её показатели для внутридомовой сети слишком высоки и опасны. Их необходимо понизить.

Температуру воды необходимо уменьшить до 95 °C, давление снизить. Этого требует СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».

Причины:

горячая вода в батареях с температурой выше 95 °C, может вызвать ожог потребителя;
внутридомовые трубы и радиаторы при таких показателях могут потечь или взорваться;
пластиковые трубы не могут эксплуатироваться при таких высоких температурах.

В этом и заключается основное назначение элеватора. Это устройство, которое приводит параметры теплоносителя к норме. Происходит это путём подмешивания остывшей воды из обратного контура отопления к горячей. Кроме того, он является водяным насосом.

Функции элеватора

понижение температуры теплоносителя;
понижение давления в трубах;
обеспечивает циркуляцию воды в системе.

Элеватор — энергонезависимое устройство. Подключения к электросети не требуется.

Принцип работы в системе отопления

Теловой узел дома расположен, чаще всего, в подвале. Элеватор в этом узле установлен между трубами подачи и обратным контуром. Он соединяет их.

Материал, из которого делают смесительный узел — чугун или сталь. Состоит из 3 фланцев. Принцип работы устройства основан на законах физики. Вода в узле проходит этапы:

Сильно нагретая, под высоким давлением, она попадает в сопло, которое имеет форму конуса, один конец сужается. В результате увеличивается скорость течения теплоносителя, но уменьшается давление. Здесь элеватор начинает действовать как водоструйный насос.
Затем, со сниженным давлением, вода попадает в камеру смешения, где смешивается с остывшей. Жидкость поступает из обратного контура снизу. На этом этапе понижается температура и давление теплоносителя.
Далее, по трубам к потребителю поступает подготовленная вода.

Фото 1. Схема устройства элеваторного узла. Стрелками указаны составные части конструкции элеватора.

Главное условие нормальной работы узла — перепад давлений между входной магистралью и обратным контуром.

Посмотрите видео, в котором рассказывается, зачем нужен элеватор в системе отопления.

Преимущества элеватора:

не требует подключения к электросети;
недорог;
прост в монтаже;
не занимает много места;
лёгок в обслуживании;
работает в системе многоквартирных домов.

Эти плюсы позволяют использовать элеваторные узлы в большинстве домов нашей страны уже очень долгое время.

Недостатки:

Нужен перепад давления воды между обраткой и входом, который сложно обеспечить.
Если система не стандартная, требуется точный индивидуальный расчёт для выбора модели и монтажа элеватора.
Когда установлен энергонезависимый прибор, то невозможно регулировать диаметр сопла. Значит, нельзя регулировать температуру.
Применение только в системе с централизованным отоплением.

Выпускаются модели элеватора, в которых можно автоматически регулировать сечение сопла. Они требуют подключения к электричеству. С помощью такой регулировки меняют температуру и расход теплоносителя. Но теряется одно из основных преимуществ: энергонезависимость.

Оцени статью:

Будь первым!

Средняя оценка: 0 из 5. Оценили: 0 читателей.

ontakte

Odnoklassniki

Первичный нагрев

С большим объемом воды вы действительно будете тратить чуть больше энергии на первичный нагрев. Но когда у вас у вас система придет в баланс, вы будете тратить одинаково, не зависимо от того, из чего у вас сделаны батареи. Ваш дом теряет в единицу времени определенное количество тепла. Задача системы — это тепло компенсировать. Не зависимо от типа системы отопления, вы вернете одинаковое количество тепла в дом и потратите одинаковое количество энергоносителя.

Тут хочется передать привет всем тем, кто говорит, что теплый пол значительно экономичнее радиаторов. Из абзаца выше, вы теперь знаете, что это не так.

Тогда из-за чего возникает большой расход?

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
при 0 градусов 76 градусов;
при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб. Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов стало возможным только благодаря хорошей маркетинговой у нас явление очень редкое, обычно мы все тепло недополучаем.

Создание перепада

Как создается перепад давлений?

Элеватор

Основной элемент системы отопления многоквартирного дома — элеваторный узел. Его сердцем есть сам элеватор — невзрачная чугунная трубка с тремя соплом и фланцами в.Прежде, чем растолковать принцип работы элеватора, стоит упомянуть одну из неприятностей центрального отопления.

Существует такое понятие, как температурный график — таблица зависимости температур автострад подачи и обратки от погодных условий. Приведем маленькую выдержку из него.

Температура наружного воздуха, С	Подача, С	Обратка, С
+5	65	42,55
66,39	40,99
-5	65,6	51,6
-10	76,62	48,57
-15	96,55	52,11
-20	106,31	55,52

Отклонения от графика в громадную и меньшую сторону одинаково нежелательны. В первом случае в квартирах будет холодно, во втором — быстро растут затраты энергоносителя на ТЭЦ либо котельной.

Наряду с этим, как легко подметить, разброс между обратным трубопроводом и подачей велик. При циркуляции, достаточно медленной для таковой дельты температур, температура отопительных устройств будет распределена неравномерно. Обитатели квартир, чьи батареи подключены к стоякам подачи, будут мучиться от жары, а обладатели радиаторов на обратке — мерзнуть.

Элеватор снабжает частичную рециркуляцию теплоносителя из обратного трубопровода. Впрыскивая через сопло стремительную струю тёплой воды, он в полном соответствии с законом Бернулли формирует стремительный поток с низким статическим давлением, который затягивает дополнительную массу воды через подсос.

Температура смеси заметно ниже, чем у подачи, и немного выше, чем на обратном трубопроводе. Скорость циркуляции оказывается высокой, а отличие температур между батареями — минимальной.

Подпорная шайба

Это несложное приспособление является диском из стали толщиной не меньше миллиметра с просверленным в нем отверстием. Оно ставится на фланец элеваторного узла между циркуляционными врезками. Шайбы ставятся и на подающем, и на обратном трубопроводе.

Принципиально важно: для обычной работы элеваторного узла диаметр отверстий подпорных шайб должен быть больше диаметра сопла. В большинстве случаев отличие образовывает 1-2 миллиметра

Циркуляционный насос

В автономных системах отопления напор создается одним либо несколькими (по числу свободных контуров) циркуляционными насосами. Наиболее распространенные устройства — с мокрым ротором — являются конструкцией с неспециализированным валом для ротора и крыльчатки электромотора. Теплоноситель делает функции смазки и охлаждения подшипников.

Устройство и принцип работы

Элеваторный узел похож на чугунный несимметричный тройник

Элеватор теплового узла – цельная отливка из чугуна – представляет собой механическое приспособление, внешне похожее на несимметричный тройник. Единственная изменяемая часть – диаметр сопла, влияющий на степень разряжения и определяющий режим подсоса охлажденной воды из обратки. Величина разряжения не должна превышать 2 бар, для чего диаметр сопла, как единственный регулятор, высчитывается с высокой степенью точности.

В зависимости от решаемых задач элеватор теплового узла изготавливается в нескольких стандартных размерах, которым присвоены номера от 0 до 7.

Длина самого маленького элеватора №0 – 256 мм при весе 6,43 кг.
Длина самого большого элеватора №7 равняется 720 мм, вес – 34 кг.

Выбирают элеватор, ориентируясь на диаметр теплотрубопровода, чтобы не понижать пропускную способность системы.

Манометры контролируют температуру воды и превращение ее в пар

По техусловиям, магистральные теплосети могут работать в трех режимах:

150/70 °С;
130/70 °С;
95/70 °С.

Первая цифра указывает температуру воды в прямом трубопроводе, а вторая – охлажденной жидкости в обратной трубе.

Конечный потребитель может располагаться на значительном расстоянии от котельной – высокие температурные показатели в прямом трубопроводе устанавливаются для компенсации теплопотерь при передаче на расстояние и рассеивании в холодных климатических условиях. При этом бытовое обогревательное оборудование (батареи, трубы) по своим техническим характеристикам и санитарным нормам не может эксплуатироваться при температурах выше 95°С.

Причин для ограничений несколько:

при более высоких температурах чугунные батареи становятся хрупкими, а алюминиевые не способны поддерживать давление системы и выходят из строя;
современные металлопластиковые и полипропиленовые трубы не могут работать при температурах свыше 95°С – они начинают деформироваться, возможно образование трещин;
перегретые отопительные приборы могут вызвать при контакте ожоги.

Узел тепловой элеваторный

Оборудование, окружающее элеватор, формирует систему смешивания и носит название «узел тепловой элеваторный».

Принцип работы устройства:

Перегретый теплоноситель подается на вход элеваторного узла, проходя через сопло, он теряет давление.
Понижение давления вызывает подсос охлажденной воды из обратки в зону разряжения.
В смешивающей камере (длинная часть) потоки перемешиваются до заданных параметров.
Через диффузор (расширяющаяся часть) теплоноситель рабочей температуры поступает в систему отопления.

В общей схеме элеваторный узел располагается на входящей трубе магистрали. Перед ним устанавливают грязевик, выполняющий функцию ловушки для грязи и мелкого мусора, содержащихся в потоке теплоносителя.

Задача окружающего оборудования – задвижек, датчиков давления и температуры – обеспечивать безопасную работу устройства и осуществлять принципы контроля.

Что такое элеватор?

Если говорить простым языком, то элеватор — это специальное устройство, относящееся к отопительному оборудованию и выполняющее функцию инжекционного или водоструйного насоса. Ни больше, ни меньше.

Его основная задача — повысить давление внутри отопительной системы. То есть, увеличить прокачку теплоносителя по сети, что приведет к росту его объема. Чтобы было понятнее, приведем простой пример. Из подающего водопровода забирается 5-6 кубометров воды в качестве теплоносителя, а в систему, где расположены квартиры дома, попадает 12-13 кубометров.

Как такое возможно? И за счет чего происходит увеличение объема теплоносителя? Данный феномен основан на некоторых законах физики. Начнем с того, что если в системе отопления установлен элеватор, значит, эта система подключена к центральным сетям отопления, по которым горячая вода движется под давлением из большой котельной или ТЭЦ.

Так вот температура воды внутри трубопровода, особенно в сильные холода, достигает +150 С. Но разве это может быть? Ведь температура кипения воды +100 С. Вот тут-то и вступает в силу один из законов физики. При такой температуре вода закипает, если она находится в открытой емкости, где отсутствует какое-либо давление. Но в трубопроводе вода движется под давлением, которое создается работой подающих насосов. Поэтому она и не закипает.

Идем дальше. Температура +150 С считается очень высокой. Подавать такую горячую воду в систему отопления квартир нельзя, потому что:

Во-первых, чугун не любит больших перепадов температур. И если в квартирах установлены чугунные радиаторы, они могут выйти из строя. Хорошо, если они просто дадут течь. Но их может разорвать, поскольку под действием высоких температур чугун становится хрупким, как стекло.
Во-вторых, при такой температуре металлических элементов отопления не составит большого труда получить ожог.
В-третьих, для обвязки отопительных приборов сейчас часто используют пластиковые трубы. А максимально, что они смогут выдержать, это температура +90 С (к тому же при таких цифрах производители гарантируют 1 год эксплуатации). Значит, они просто расплавятся.

Поэтому теплоноситель необходимо остудить. Вот здесь и потребуется элеватор.

Как функционирует элеватор?

Если говорить простыми словами, то элеватор в системе отопления – это водяной насос, не требующий подведения энергии извне. Благодаря этому, да еще простой конструкции и низкой стоимости, элемент нашел свое место практически во всех тепловых пунктах, что строились в советское время. Но для его надежной работы нужны определенные условия, о чем будет сказано ниже.

Чтобы понять устройство элеватора системы отопления, следует изучить схему, представленную выше на рисунке. Агрегат чем-то напоминает обычный тройник и устанавливается на подающем трубопроводе, своим боковым отводом он присоединяется к обратной магистрали. Только через простой тройник вода из сети проходила бы сразу в обратный трубопровод и прямо в систему отопления без снижения температуры, что недопустимо.

Стандартный элеватор состоит из подающей трубы (предкамеры) со встроенным соплом расчетного диаметра и смесительной камеры, куда подводится остывший теплоноситель из обратки. На выходе из узла патрубок расширяется, образуя диффузор. Агрегат действует следующим образом:

теплоноситель из сети с высокой температурой направляется в сопло;
при прохождении через отверстие малого диаметра скорость потока возрастает, из-за чего за соплом возникает зона разрежения;
разрежение вызывает подсасывание воды из обратного трубопровода;
потоки смешиваются в камере и выходят в систему отопления через диффузор.

Как происходит описанный процесс, наглядно показывает схема элеваторного узла, где все потоки обозначены разными цветами:

Непременное условие устойчивой работы узла заключается в том, чтобы величина перепада давления между подающей и обратной магистралью сети теплоснабжения было больше, чем гидравлическое сопротивление отопительной системы.

Наряду с явными преимуществами данный смесительный узел обладает одним существенным недостатком. Дело в том, что принцип работы элеватора отопления не позволяет регулировать температуру смеси на выходе. Ведь что для этого нужно? Изменять при необходимости количество перегретого теплоносителя из сети и подсасываемой воды из обратки. Например, чтобы температуру снизить, надо уменьшить расход на подаче и увеличить поступление теплоносителя через перемычку. Этого можно добиться только уменьшением диаметра сопла, что невозможно.

Проблему качественного регулирования помогают решить элеваторы с электроприводом. В них посредством механического привода, вращаемого электродвигателем, увеличивается или уменьшается диаметр сопла. Это реализовано за счет дроссельной иглы конусной формы, входящей в сопло изнутри на определенное расстояние. Ниже изображена схема элеватора отопления с возможностью управления температурой смеси:

1 – сопло; 2 – дроссельная игла; 3 – корпус исполнительного механизма с направляющими; 4 – вал с зубчатым приводом.

Примечание. Вал привода может снабжаться как рукояткой для управления вручную, так и электродвигателем, включаемым дистанционно.

Появившийся относительно недавно регулируемый элеватор отопления позволяет производить модернизацию тепловых пунктов без кардинальной замены оборудования. Учитывая, сколько еще подобных узлов функционирует на просторах СНГ, подобные агрегаты приобретают все большую актуальность.
