Виды регистров отопления

Конструктивные особенности

По сути, регистр — одна или несколько труб, соединённых между собой параллельно

Здесь важно создать условия, чтобы теплоноситель последовательно перетекал из одной трубы в другую, отдавая тепло в помещение. Поэтому изготавливают регистры двух типов

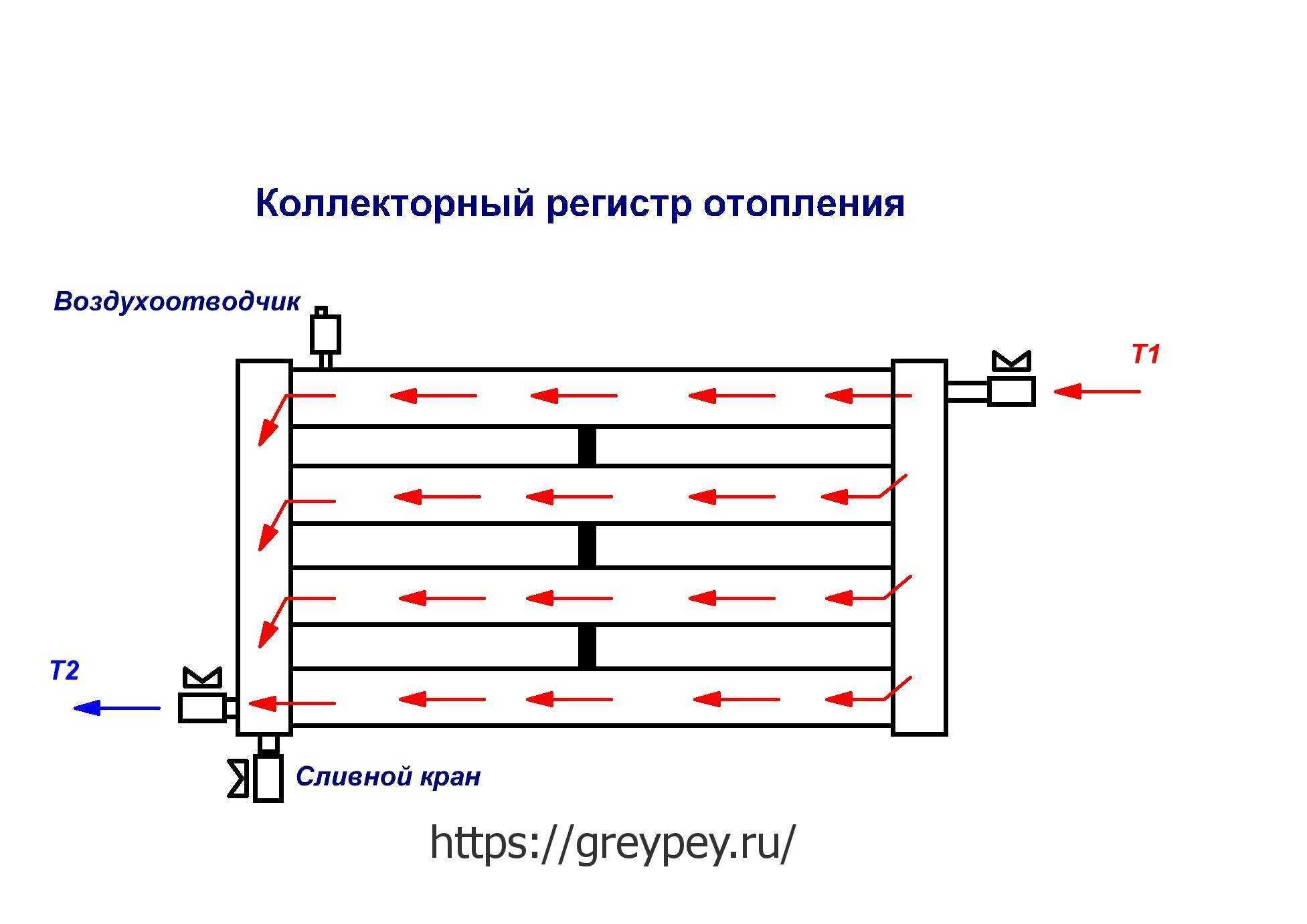

Секционные

Несколько параллельных труб, концы которых закрыты заглушками. Между ними устанавливаются перемычки, через которые теплоноситель перетекает из одной секции в другую. Движется он сверху вниз, то есть, поступает в верхнюю трубу, а выходит из нижней.

Важно! Перемычки устанавливаются в шахматном порядке. Если между первой и второй секцией перемычка устанавливается слева, то между второй и третьей — справа

Диаметр перемычек намного меньше диаметра секций. К примеру, если диаметр основного элемента регистра 80 мм, то перемычки 32—40 мм.

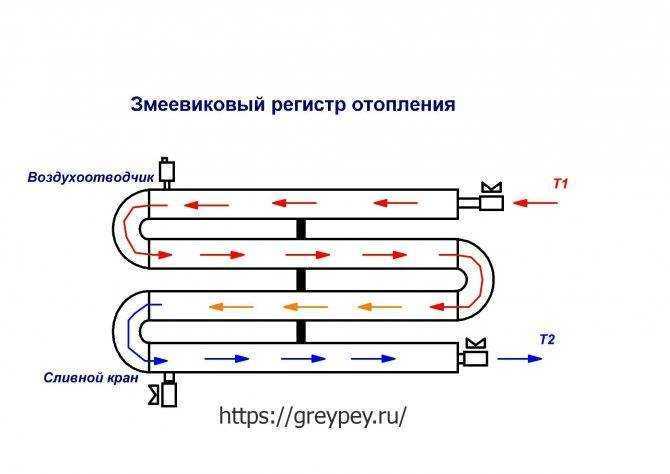

Змеевиковые, их чертеж

Это та же конструкция, только между собой секции соединяют сдвоенными отводами 90° того же диаметра, что и основные трубы и получается сплошная трубная конструкция одного большого диаметра по всей длине. Теплоотдача регистра этого типа намного выше, чем у предыдущего варианта.

Фото 1. Чертеж регистра змеевикового типа, представляющего собой сплошную трубную конструкцию одного диаметра по всей длине.

К плюсам конструкции можно добавить низкое гидравлическое давление теплоносителя внутри прибора, что позволяет пропускать через него достаточно большой объем горячей воды.

Справка! Змеевик можно устанавливать или горизонтально, или вертикально.

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

• Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
• Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
• Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
• Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
• Уровень, рулетка и карандаш (маркер) для нанесения разметки;
• Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

Преимущества и недостатки

Регистры отопления из гладких труб имеют массу преимуществ:

• Для помещений большой площади являются одним из лучших вариантов отопительных приборов. За счет значительной протяженности они обеспечивают равномерный прогрев и создают комфортные условия. Обогрев получается не локальным, а обширным.
• Гидравлическое сопротивление очень маленькое по сравнению с чугунными или стальными радиаторами. Это позволяет заметно уменьшить потери давления в системе, а соответственно и затраты на перекачку теплоносителя. Эта же особенность дает возможность применять для больших помещений открытую систему отопления с естественной циркуляцией.
• Прямые участки труб больших диаметров менее подвержены заиливанию и зарастанию в отличие от радиаторов сложной формы. Поэтому регистры отопления практически не нуждаются в промывке.
• Простая конструкция может быть изготовлена своими руками из доступных материалов с получением существенной экономии.
• Срок службы достаточно большой, минимум 25 лет. Степень надежности зависит в основном от качества сварных швов.
• Гладкая поверхность обеспечивает удобство очистки. Эта особенность позволяет использовать регистры в помещениях с повышенными санитарными нормами.
• Удобны для сушки полотенца, белья и одежды.

К недостаткам регистров из гладких труб можно отнести:

• Малая поверхность нагрева на единицу длины, что заставляет применять приборы больших габаритов;
• Большая металлоемкость;
• Большие диаметры заставляют использовать большой объем теплоносителя, что делает систему очень инерционной и трудно регулируемой;
• Непривлекательный внешний вид бюджетных моделей и огромная цена нестандартных дизайнерских конфигураций.

Расчет количества ребер

Расчет регистров отопления необходимо осуществлять еще до их приобретения. Очень важен диаметр труб: специалисты считают, что для частного дома подойдут трубы с диаметром сечения в диапазоне от 3 см до 8 см. Такое решение обуславливается тем, что обычный отопительный котел не способен выдать большее количество тепла, поэтому слишком большие поверхности не будут прогреваться полностью.

При расчетах нужно обращать внимание на длину одного ребра регистра и теплоотдачу на метр этой длины. Например, метровая труба с 6-сантиметровым сечением может обогреть один квадратный метр площади. При подсчете необходимого количества ребер округлять полученный результат нужно в большую сторону

Расчет количества регистров отопления должен также учитывать особенности здания. Например, если в здании установлено большое количество окон и дверей, или если стены тонкие и плохо утеплены, то количество регистров можно увеличить на 20-50%

При подсчете необходимого количества ребер округлять полученный результат нужно в большую сторону. Расчет количества регистров отопления должен также учитывать особенности здания. Например, если в здании установлено большое количество окон и дверей, или если стены тонкие и плохо утеплены, то количество регистров можно увеличить на 20-50%.

4 Охрана труда, техника безопасности и противопожарная безопасность

При выполнении сборочных и сварочных работ существуют следующие опасности для здоровья рабочих:

• Поражение электрическим током,
• Поражение лучами дуги глаз и открытых поверхностей кожи.
• Ушибы и порезы во время подготовки изделия к сварке и во время сварки.
• Отравление вредными газами и пылью.
• Ожоги от разбрызгивания капель расплавленного металла и шлака.
• Взрывы при сварке сосудов, находящихся под давлением, тары из-под го-рючих веществ

И при работе вблизи легковоспламеняющихся и взрывоопасных веществ.

Пожары от расплавленного металла и шлака.

Поражение электрическим током.

Электрические травматизм возникает при замыкании электрической цепи сварочного аппарата через человеческое тело.

Причинами электрического травматизма являются:

• Недостаточная изоляция аппарата и питающих проводов.
• Плохое состояние спецодежды и обуви сварщика.
• Сырость и теснота помещения.

В условиях сварочного производства электрические травмы происходят по одному из трех путей:

а) Рука -туловище — рука (степень травматизма наиболее опасна).

б) Рука — туловище — нога.

в) Обе руки — туловище — обе ноги (степень травматизма наименее опасна).

Защита от поражения электрическим током.

Для защиты сварщика от поражения электрическим током необходимо:

1. Надежно заземленный корпус источника питания и самого свариваемо­го изделия.

2. Не использовать контур заземления для обратного провода.

3. Хорошо изолировать рукоятку электрододержателя.

4. Работать в сухой и прочной спецодежде и в рукавицах.

5. Прекратить работу при дожде и сильном снегопаде.

6. Не производить ремонт источника питания.

//URL: https://inzhpro.ru/diplomnaya/svarka-registra-otopleniya/

7. При работе внутри сосудов пользоваться резиновым ковриком и пере­носной лампой с напряжением не более 12В.

Изготовление регистров своими руками

Стальные регистры имеют довольно простую конструкцию и не требуют большого мастерства для их создания. Практически любой человек, имеющий опыт работы со сварочным аппаратом может изготовить самодельные радиаторы отопления из профильной трубы. В отличие от круглых, их удобно фиксировать на месте, что облегчает проведение сварочных работ.

Необходимые материалы и инструменты

Перед началом работ нужно запастись всем необходимым. Рассмотрим подробно, что потребуется для простейшего трехрядного регистра.

1. Профильная труба в соответствии с расчетными параметрами. Размеры могут быть от 30х30х3 до 80х80х3 мм.
2. Круглая труба с той же толщиной стенки диаметром 25 или 32 мм в зависимости от сечения профильной трубы.
3. Стальной лист толщиной 3 мм.
4. Патрубки с наружной или внутренней резьбой в соответствии с диаметром и типом подключения – 2 шт.
5. Стальная муфта с внутренней резьбой диаметром 15 мм и кран Маевского.

1. Сварочный аппарат.
2. Дрель.
3. Болгарка.
4. Молоток.
5. Маркер или металлический стержень.
6. Рулетка.

1. Профильная труба режется на отрезки требуемой длины в соответствии с чертежом.
2. Круглая труба режется на 4 отрезка по 10 см.
3. Из листового металла вырезается 6 заглушек в соответствии с размером и формой профильной трубы. Они должны быть на 3-5 мм меньше сечения трубы. Это позволит аккуратно спрятать сварной шов в зазоре.
4. Трубы укладываются на ровную горизонтальную поверхность строго параллельно на расстоянии 10 см. Можно использовать два деревянных бруса для опоры. Торцы выставляются в одну линию. Делаются метки для отверстий на расстоянии около 5-10 см от края.
5. С помощью резака или дрели вырезаются намеченные отверстия в соответствии с диаметром перемычек.

Порядок выполнения работ

1. Перемычки фиксируются на своих местах и прихватываются сваркой в 2-3 точках.
2. Расположив конструкцию вертикально, окончательно приваривают перемычки. Рекомендуется сначала выполнить тонкий шов при малом токе, что позволит хорошо заполнить щели. Далее выполняется толстый основной шов при увеличенном токе.
3. Очищается внутреннее пространство регистра от металлического мусора и шлака.
4. Прикладываются, прихватываются и привариваются заглушки к торцам профильных труб.
5. Обрабатываются сварочные швы. Выступающие части сбивают молотком, затем каждый шов зачищают болгаркой.
6. Отверстия в регистре сверлятся в зависимости от выбранной схемы подключения. При этом их лучше размещать не по центру торцов, а чуть выше или ниже.
7. К отверстиям привариваются присоединительные патрубки.
8. Зачищаются швы и заглушаются все отверстия кроме одного. Регистр заполняется водой под давлением и выполняется проверка качества сварки. Швы должны выдерживать давление до 13 атм.
9. Внешняя поверхность очищается, обезжиривается и красится термостойкой краской.
10. К верхнему ряду приваривается штуцер и устанавливается кран Маевского.

Иногда к регистру привариваются опоры, но более универсальны приборы без них. При необходимости всегда можно воспользоваться подставкой, зато вес меньше и сохраняется возможность крепления на стену.

Расчет параметров котла и подбор материала

Перед тем как приступать непосредственно к конструированию отопительного оборудования, необходимо провести некоторые расчеты, позволяющие смастерить такой котел, который бы максимально эффективно справлялся со своей основной задачей – отоплением помещения. При этом следует учитывать такие данные: объем помещения, который будет обогреваться в холодную пору года; материалы, которые использовались при строительстве здания; наличие теплоизоляционных прослоек; объем воды, необходимый для обеспечения качественного теплообмена.

Далее следует выбрать котел по используемому топливу и подсчитать необходимый его объем. При этом следует учитывать не только стоимость самого агрегата, но и цену на топливо, возможность его подведения к дому или доставку (твердое топливо).

Выбирая материал для изготовления котла, необходимо принимать во внимание толщину металлической заготовки, из которой будут конструироваться стенки агрегата и ее качество. Рекомендуется применять металл, толщина которого больше 3 мм

Особенно важно использовать качественный металл при создании камеры сгорания. В этом случае лучше всего применять жаропрочный сплав, который позволит эксплуатировать котел отопления длительное время. Рекомендуется применять металл, толщина которого больше 3 мм

Особенно важно использовать качественный металл при создании камеры сгорания. В этом случае лучше всего применять жаропрочный сплав, который позволит эксплуатировать котел отопления длительное время

Рекомендуется применять металл, толщина которого больше 3 мм

Особенно важно использовать качественный металл при создании камеры сгорания. В этом случае лучше всего применять жаропрочный сплав, который позволит эксплуатировать котел отопления длительное время

При выборе материала также необходимо учитывать легкость его сварки и прочность сварочных швов. Под такие критерии отлично подходит низкоуглеродистая сталь с содержанием углерода не более 0,25%.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

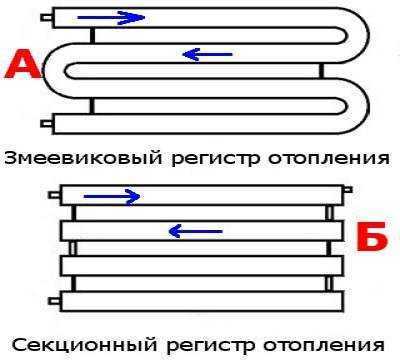

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

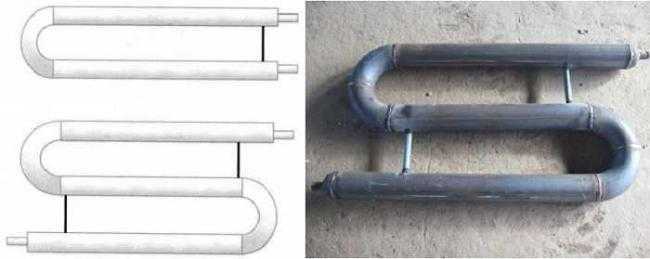

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Как улучшить эффективность регистров?

Регистры обладают относительно малой теплоотдающей поверхностью и для ее увеличения можно использовать металлические пластины, которые вертикально привариваются к трубам. В результате получается некое подобие ребристых труб.

4-ех трубный регистр с профильными конвекторными трубами.

Помимо этого, регистры можно улучшить таким образом, что они будут «выдавать» конвекторное отопление. Для этого, вместо металлических пластин на лицевую часть прибора вертикально привариваются круглые или профильные трубы, которые будут создавать эффект конвекции. Конвекция основана на том, что горячий воздух всегда поднимается вверх. Прохладный воздух, находящийся в районе пола, втягивается через нижнюю часть трубы и разогреваясь, поднимается вверх. Проходя по трубе воздух нагревается и выходит уже разогретый через верхнюю часть трубы.

Выбираем сварочный аппарат и электроды

Выбор электродов и режима сварки в зависимости от толщины металла

В настоящее время производители предлагают несколько моделей сварочных аппаратов, с помощью которых можно делать качественные соединения металла различных марок. Но перед тем, как правильно сварить отопление, нужно выбрать оптимальную модель. Рассмотрим самые популярные виды аппаратов и их основные характеристики.

Трансформаторные

Принцип работы основан на повышении частоты входящего тока. Для этого применяются повышающие трансформаторы. Несмотря на относительно большие габариты, этот тип сварочных аппаратов лучше всего адаптирован к скачкам электросети. С его помощью можно правильно сварить котел отопления соблюдая технологию изготовления.

Инверторные

Формирование тока по установленным параметрам происходит за счет работы электронных схем. Характеризуются стабильной дугой, что в итоге дает качественный шов. Это нужно учитывать перед тем как правильно научиться сваривать отопление самостоятельно. Однако они крайне чувствительны к перепаду напряжения в сети.

В качестве дополнительного оборудования для инверторных аппаратов рекомендуется приобрести стабилизатор напряжения.

Можно ли сварить котел своими руками для водяного отопления с помощью инверторного аппарата? Да, но его характеристики должны соответствовать параметрам используемого металла. Для изготовления элементов отопления чаще всего применяются углеродистые стали.

Таблица материалов для сварки отопления

Также нужно знать зависимость диаметров электродов от толщины свариваемого металла

Что же касается выбора сварочного аппарата, то специалисты рекомендуют остановиться на инверторных моделях, работающих на переменном токе. Их стоимость несколько выше, чем у трансформаторных, но зато они имеют меньшие размеры и с их помощью можно сделать качественный сварной шов

Это важно учитывать, так как самостоятельная сварка котла отопления должна быть качественная

Стоимость аппарата мощностью 7 кВт, током сварки до 200 А и максимальными диаметром электрода 3,6 мм будет составлять около 16 тыс. руб.

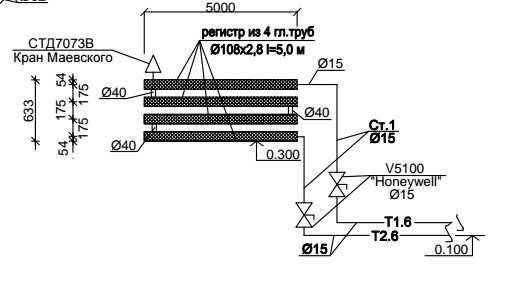

Установка регистров в системе отопления

Отопительная система с регистрами сама по себе особой сложности не представляет. Главное требование — проведение сварочных работ на высшем уровне. Сложность монтажа системы можно свести к минимуму если предварительно изготовить все элементы по отдельности и правильно спроектировать схему системы. Отдельно можно собрать трубопровод и сварить сам регистр.

Готовые составляющие системы отопления можно соединить между собой используя резьбовые соединения. В основном устанавливаются регистры, состоящие из двух расположенных горизонтально труб. Если предполагается установка регистра под одной стеной (5 м) комнаты площадью в 20 кв. метров, размер прибора, состоящего из двух труб диаметром в 60 мм, будет равен длине стены.

В трубах с большим диаметром теплоноситель протекает практически без сопротивления, а сам регистр устанавливается как можно ближе к поверхности пола, что позволяет намного улучшить обогрев помещения.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

регистров из гладких

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Технические характеристики

Технические требования к отопительным приборам, в том числе и к трубчатым радиаторам нормируются ГОСТ 31311-2005. Согласно этому стандарту для их изготовления должны применяться трубы по ГОСТ 3262, ГОСТ 8734, ГОСТ 10705, ГОСТ 10706 с толщиной стенки не меньше 1,25 мм. При этом полотенцесушители разрешается производить из углеродистой стали со стенкой не меньше 3 мм, нержавеющей стали, а также латуни (медно-цинковых сплавов) по ГОСТ 15527.

Допускается использовать и другие материалы, если отопительные приборы будут соответствовать всем положениям стандарта и иметь необходимые характеристики прочности. Конструкция приборов не нормируется и остается на усмотрение производителя при соблюдении основных требований. Это дает полную свободу для творчества и позволяет создавать уникальные дизайнерские конфигурации трубчатых радиаторов, что значительно расширяет сферу их применения.

Характеристики регистров отопления из гладких труб зависят от выбранного материала, размера и конфигурации. Они определяются по специальным формулам, таблицам или материалам производителя.

Рассмотрим основные параметры обычных стальных регистров. Для них характерно применение труб большого диаметра, преимущественно в диапазоне 32 – 219 мм. Они выдерживают рабочее давление до 100 Па (10 кгс/м²). Теплоносителем могут быть как разнообразные жидкости – вода, антифриз, масло – так и пар высокой температуры.

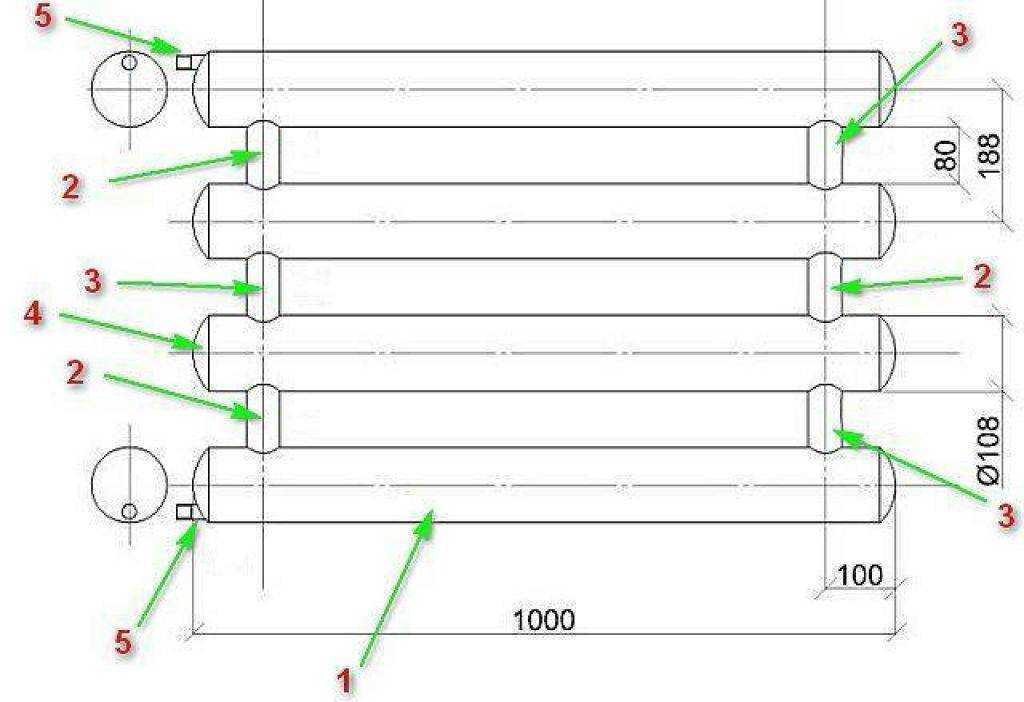

Имея подробный чертеж, регистр из гладких стальных труб может изготовить своими руками любой мастер с навыками выполнения сварочных работ. Для этого достаточно найти исходный материал, сварочный аппарат и угловую шлифмашинку. Можно также заказать регистр на заводе по индивидуальным чертежам.

Для получения наилучших результатов все параметры необходимо определять на основании теплотехнических расчетов, исходя из требуемой теплоотдачи и особенностей помещения. Без грамотного расчета даже хорошо сделанный регистр может не справиться с обогревом имеющейся площади.

Заключение

Самодельные радиаторы из профильной трубы хорошо подходят для отопления больших помещений. Приборы с питанием от сети удобно использовать на объектах периодического использования: строительных площадках, гаражах, мастерских, дачах. Стационарные регистры находят свое применение в производственных цехах, теплицах, складах и других технических объектах.

Они имеют достаточно простую конструкцию, что обеспечивает относительную легкость изготовления. Это позволяет делать стальные регистры своими руками, что дает существенную экономию средств. При желании можно поизощряться и создать аналоги современных дизайнерских моделей, которые могут стать не только эффективными источниками тепла, но и украшением интерьера.
