Установка насоса в систему отопления: разбор основных монтажных правил и хитростей

Выбор места для установки

Перед тем как установить циркуляционный насос, надо определить наиболее подходящее место для монтажа. Обычно такой насос в системе отопления монтируется после котла, на участке трубопровода, расположенном до первого ответвления. При этом нет значительной разницы в том, на какой из магистралей (подающей или обратной) трубопровода выполняется установка насоса на отопление. Для изготовления циркуляционного насосного оборудования производители используют материалы, которые способны выдерживать температуру воды в системе, доходящую до 100–115°, поэтому установка такого устройства даже на подающей магистрали, где температура теплоносителя максимальная, не нанесет ему никакого вреда. На гидравлические характеристики системы отопления и всех элементов, которые в нее входят, также не оказывает никакого негативного влияния то, на какой из магистралей трубопровода выполнен монтаж циркуляционного насоса.

Как установить насос на отопление? Основное внимание следует уделить тому, как выполнена обвязка насоса и как сориентирован ротор. В системах отопления, состоящих из двух отдельных веток (контуров), каждая из которых работает на обогрев разных частей дома или его этажей, лучше ставить два циркуляционных насоса – на каждый из контуров отдельно

Схему установки циркуляционных насосов на каждую из веток системы отопления оставляют такой же – сразу после котла и до первого ответвления на трубопроводе.

Система отопления с двухконтурным котлом и теплым полом

В том случае, если отдельными отопительными контурами обслуживаются первый и второй этажи дома, применение двух циркуляционных насосов позволит еще и экономить на обогреве строения. Заключается такая экономия в том, что на обогрев верхних этажей, где температура воздуха всегда выше, требуется меньше тепловой энергии от системы отопления. Соответственно, циркуляционный насос, обслуживающий контур отопления верхних этажей, можно выставить на меньшую скорость работы, что и позволит экономить на энергоносителях, используемых для нагрева воды в котле.

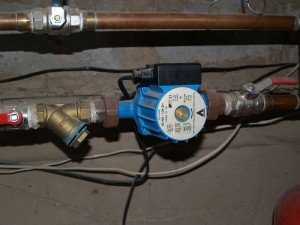

Установка фильтра

Чтобы насос работал надёжнее и длительнее, проходящая через него охлаждающая жидкость должна быть абсолютно чистой. В противном случае подшипники и рабочее колесо могут просто разрушаться от попадания сторонних предметов в них. Фильтр грязи, который установлен перед ним в процессе охлаждения, захватывает все загрязняющие вещества, песок и другие мелкие абразивные частицы, что появляются в системе. Фильтры всегда можно поменять.

В прямом разрезе есть металлическая конструкция, которая отсекает мусор, что может повреждать оборудование. Весь мусор должен оседать в трубе, которую можно периодически очищать, отвинчивая пробку на её конце. Нельзя допускать засорения.

https://youtube.com/watch?v=HwMBi-VCoM8

Originally posted 2018-04-06 09:06:23.

Краткие советы по монтажу

Среди распространённых вариантов – когда циркуляционный насос отопления устанавливают на байпас. Такую систему проще демонтировать при появлении необходимости, когда прибор временно отключают от сети. Работа потребует приобретения таких инструментов:

1. Герметик.
2. Пакля или льняная нить.
3. Плоскогубцы.
4. Сборка ведётся с участием ключей рожкового, разводного типа.

Переходники со сгонами и краны готовят отдельно, «гайки-американки» становятся частью исходных комплектов

Диаметр изделия и надёжный материал – самые важные характеристики, на которые стоит обратить внимание

Действия выполняют при соблюдении такого порядка:

• Сборка кранового узла. Один относят к прямой трубе, два других располагают по краям насоса. Точная сварка фрагмента с краном предполагает предварительный замер участка «обратки».
• Собирают насосную петлю. Пока гайки только накручивают, а их затягивание отодвигают на один из финишных этапов работы.
• Примеряют петлю байпаса. Отдельная разметка – для мест, где идёт приварка к трубе.
• Сварка. Её лучше доверять только мастерам с достаточной квалификацией.
• Собирают нижний узел на обратке.
• Соединение насоса с электропитанием.

На корпусе всегда рисуют стрелку. Она нужна, чтобы указывать, куда движется теплоноситель. Сохранение указанной стороны обеспечивают при развороте агрегатов.

Насос питается от обычных 220-вольтных сетей. Советуют делать выбор в пользу обычного подключения с отдельной линией электропитания. Фаза с нулём и защитой обязательна. Трёхконтактная розетка с вилкой помогает организовать соединение элементов друг с другом. При наличии подключенного питающего провода актуальность решения возрастает. Правильная установка насоса отопления своими руками завершена.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Однотрубные и двухтрубные системы

Специалисты проводят различие между двумя схемами нагрева с принудительной циркуляцией теплового агента — однотрубной и двухтрубной. От выбора того или иного варианта зависит не только расположение схем, но и длина трубопроводов, а также тип и количество оборудования для отключения, регулирования и контроля.

Однотрубная система отопления характеризуется последовательным включением нагревательных радиаторов в цепь. Теплоноситель возвращается через отдельный трубопровод в котёл только после того, как он поворачивается поочерёдно через все устройства системы. Недостатком этого метода является то, что радиаторы, которые ближе к тепловому блоку, становятся теплее, чем удалённые, и это снижает тепловую эффективность и срок службы оборудования. Ввод циркуляционного насоса в цепь и выравнивание температуры достигается во всех точках системы.

Двухтрубная компоновка имеет преимущества перед однотрубной, поскольку все отопительные приборы соединены параллельно с линиями подачи и возврата, что способствует равномерному распределению температуры по всем комнатам. Принудительная циркуляция хладагента приводит к повышению эффективности системы и возможности регулирования её тепловой мощности.

Cхема подключения циркуляционного насоса к электросети

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения. Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль)

Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя.

И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный.

В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Выбор насоса

Прежде всего, следует подобрать насос, который эффективно справится с поставленной задачей. Ключевыми параметрами являются производительность, измеряемая в метрах кубических, которые прокачивает насос в течение часа, а также напор, который он создает.

В эквиваленте напор пересчитывается в метры водного столба, определяя, на какую высоту способен поднять насос воду по трубам.

Целевыми параметрами системы отопления, под которые подбирается насос, являются:

• Скорость течения теплоносителя по трубам – в пределах от 0,8 до 1,5 м/с;
• Напор должен быть больше, чем гидродинамическое сопротивление контура с учетом всех возможных режимов работы отопления.

Скорость теплоносителя рассчитывается исходя из общего объема теплоносителя в контуре отопления и производительности насоса. Обратное вычисление дает возможность определить требуемую производительность для выбора оборудования.

Чтобы подобрать оборудование по напору, важно определить максимальное значение сопротивления току теплоносителя в контуре. При этом важно учесть не только наличие арматуры, трубопровода, котла и его обвязки, но и регулирующие термостаты, количество контуров, наличие байпасов

При этом важно учесть не только наличие арматуры, трубопровода, котла и его обвязки, но и регулирующие термостаты, количество контуров, наличие байпасов. У большинства насосов для отопления частного дома с мокрым ротором есть три режима по производительности и напору

В идеале оптимальная работа в штатном режиме должна осуществляться на второй скорости. Наибольшая производительность будет задействоваться лишь в момент первого запуска отопления для быстрого выхода на рабочий режим

У большинства насосов для отопления частного дома с мокрым ротором есть три режима по производительности и напору. В идеале оптимальная работа в штатном режиме должна осуществляться на второй скорости. Наибольшая производительность будет задействоваться лишь в момент первого запуска отопления для быстрого выхода на рабочий режим.

Наименьшая производительность позволит запустить обогрев в щадящем режиме, например в период относительно слабых морозов в начале и конце отопительного сезона, когда нет смысла перекачивать теплоноситель слишком активно.

Важно определить количество циркуляционных насосов в системе отопления. Если дело касается одноконтурной схемы подключения, в которой включены только радиаторы в одноэтажном доме, то хватит и одного насоса

Однако если параллельно включены два и более контура для различных этажей здания или для подключения системы теплых полов, разводки в раздельные крылья здания надежнее включить для каждого из них свой насос.

Принцип электрического подключения

Циркуляционные насосы работают от сети 220 вольт. Используют обычное подключение, но рекомендуется выделенная линия. Понадобится 3 провода, вилка и розетка на три контакта. Питание также может быть организовано через клеммы напрямую. Последние ставятся под крышку к соответствующим буквам, а провода разделяются по цветам. N — ноль, полностью или частично голубой. Заземление имеет особенный значок, зелёный, иногда в сочетании с жёлтым. L — фаза, практически любого окраса (кроме названных выше).

Создав связь, монтажную коробку закрывают и затягивают винтом. В зависимости от производителя, иногда требуется обработка герметиком. Кабеля должно хватать до разъёмов питания.

От состояния насоса зависит работа всей системы, поэтому рекомендуется сделать резервную подачу электричества. Обычно размещают стабилизатор на аккумуляторах. Даже автоматическое отопление будет расходовать не более 300 Вт, поэтому достаточно приобрести устройство на 400—450 Вт. А также учитывайте ёмкость батарей.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

1. Сечение труб, к которым будет подключаться циркуляционный насос.
2. Габариты места, отведённого для установки перекачивающего агрегата.
3. Максимальную температуру теплоносителя.
4. Мощность и пропускную способность теплогенератора.
5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье. Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Для чего необходимо подключение насоса в систему отопления?

Для обогрева больших зданий или даже домиков с двумя этажами требуется установка циркуляционного насоса в выбранную систему отопления.

Счастливые обладатели частного дома, которые имеют свою, отдельную отопительную систему, могут столкнуться с проблемой неравномерного распределения тепловой энергии по дому.

В дальних от котла комнатах батареи могут просто не прогреваться. Эту проблему нужно решать.

Чаще всего для этого используют такие варианты:

1. Создание новой отопительной системы с трубопроводом большего диаметра.
2. Врезка насоса в систему отопления, которая уже присутствует.

Первый способ, конечно, достаточно действенный и очень практичный, но вот стоит он гораздо дороже, чем монтаж насоса в систему отопления, да и усилий тут потребуется куда больше. Ведь нужно демонтировать старые трубы, а это задача не из простых.

А вот второй из предложенных вариантов будет проще, осуществить его быстрее и дешевле, в чём вы можете самостоятельно убедиться.

Усовершенствование отопительной системы с помощью помпы поможет не только стабилизировать температурные показатели во всём доме, но и избавиться от такой проблемы труб, как воздушные пробки, которые образовываются внутри и не дают теплоносителю циркулировать.

Преимущества циркуляционного насоса явны, поэтому с каждым годом всё больше людей осуществляют подключение насоса к отоплению для того, чтобы оптимизировать систему обогрева своего жилья и избавиться от традиционных проблем, которые возникают у владельцев частных домов.

Как правильно установить насос своими руками в частном доме

Один из важнейших моментов — направление ротора. Если установка вертикальная, систему почти наверняка придётся переделывать. А также учитывают ток жидкости по трубам. Для этого на устройстве есть стрелка.

Принцип монтажа не имеет значения. Изучите инструкцию на возможность использования в определённых схемах. При выборе учитывают падение мощности при установке насоса не горизонтально.

Правильная схема установки

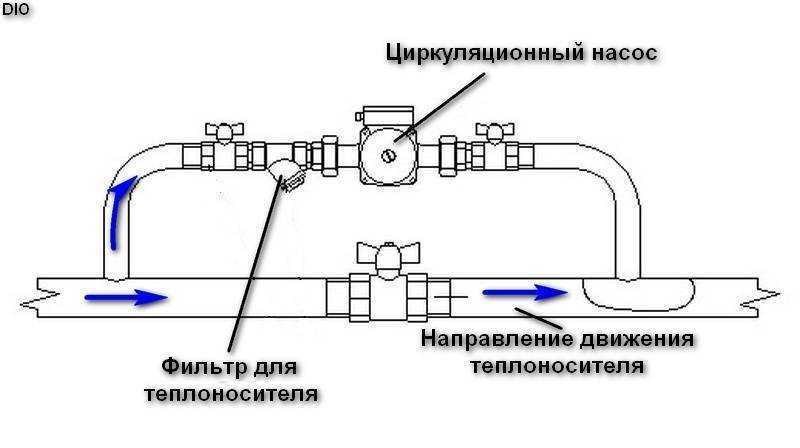

Часто используется установка насоса на байпас. Он позволяет системе работать при отключении электроэнергии. Это также касается возникновения неисправностей с циркулятором, разрешая замену деталей без слива воды.

Фото 1. Схема отопительной системы. Цифрой девять указано место установки циркуляционного насоса.

Для установки потребуются:

• насос;
• накидные гайки или фланцевые соединения (входят в комплект);
• фильтр;
• отсекающие краны;
• байпас и вентиль для него.

Для установки потребуется некоторое пространство. В зависимости от особенностей здания, может понадобиться разработка проекта.

При создании обвязки с принудительной циркуляцией воды рекомендуется монтировать специальный участок трубы, разработанный для насоса. Они нечасто встречаются, но значительно облегчают работу. По той же причине следует искать собранное устройство. В противном случае придётся пригласить специалиста или заняться процессом самостоятельно. Принцип сборки зависит от креплений и материала. Последний делит приборы на два вида: металлические, требующие сложной сварки, и пластиковые.

Монтаж редко занимает больше часа. Это не касается стальных труб, которым требуется создание сложных соединений. При установке не ошибитесь с расчётами длин. Работы заключаются в следующем:

1. Подготовка: подбор комплектующих и их покупка.
2. Выбор инструментов: понадобятся ключи, герметик, возможно, сварочный аппарат.
3. Сначала на паклю запаковывают три узла: два для насоса и один для крана. Первые отличаются присутствием фильтра. Последний ставят в нижней части, объединяя патрубок и сгон. Его прикладывают, намечая место монтажа. И также продумывают точки стыка.
4. Затем собирают петлю, не полностью закручивая гайки. На этом этапе проводят замеры, определяя характеристики узла.
5. Обрезанные части трубопровода размещают по общей оси на произвольных упорах. Петлю затягивают, затем конструкцию сваривают. Перед следующим шагом рекомендуется снять насос, чтобы не повредить.
6. Скрепляют низ, состыковывая сгон. Запаковав последний, насос возвращают на место. Ротор выравнивают по горизонтальной оси. Гайки затягивают, фиксируя положение конструкции. Стыки промазывают герметиком и переходят к электрической части процесса, если она требуется.

Окончив монтаж, нельзя сразу делать проверку. Сначала обвязку заполняют теплоносителем. Чтобы в это время в петле не собрался воздух, откройте кран. Этот шаг необязателен, если есть газоотвод. Когда из отверстия потечёт вода, его перекрывают. Полностью заполнив трубы, делают повторную процедуру. Затем всё вновь обтягивают, смазывают герметиком и приступают к эксплуатации.

Выбираем устройство – на что обратить внимание

Правильная работа насоса с полной отдачей мощности и должной циркуляцией в системе обеспечивается его подбором по нужным параметрам. Повышенная мощность совсем не обязательна для качественного обогрева. Такой агрегат будет издавать повышенный шум, стоимость больше, быстрее изнашивается. Для правильного выбора оптимально подходящего насоса учитывается ряд важных показателей системы.

Перед покупкой нужно рассчитать нужную мощность

Расчет требуемой мощности производится по формулам. Расчеты не очень сложные, но практический опыт пользователей позволил вывести упрощенный подход, который себя оправдал. При этом учитывается только два показателя – площадь помещения и максимальная высота подъема воды. Изучаем маркировку насоса, которая на табличке может выглядеть по-разному. Например, одна из принятых маркировок выглядит так: 25-40/180. Первое число указывает на диаметр присоединительной трубы, последнее – длина комплекта, которая почти всегда равняется 180 мм, изредка – 130 мм.

Эти показатели важны для монтажа, а для выбора по мощности обращаем внимание на второе число. В данном случае 40 – напор, т.е

это устройство способно поднять воду на 4 м. Другой способ маркировки указывает Hmax (m) – максимальную высоту подъема теплоносителя в метрах. Приведенная ниже таблица поможет выбрать устройство принудительной подачи теплоносителя требуемой мощности.

Общая площадь:	Маркировка:	Производительность (объем воды – м3/час)
минимальная	максимальная	числами	Hmax (m)
80	240	25–40	4	0,5–2,5
100	260	32–40	4	0,5–2,5
150	280	25–60	6	0,5–2,7
160	300	32–60	6	0,5–2,7

Таблица ориентировочная, точнее подобрать аппарат помогут продавцы специализированного магазина, но знать необходимые параметры и уметь читать табличку будет не лишним.

Заключение

Продвинутые домашние мастера самостоятельно выполняют монтажные работы с циркуляционным насосом отопления, другими элементами отопительной системы. Сложности могут возникнуть только при необходимости обогреть большой дом. Но тогда и решения для монтажа выбирают другие. Врезка на участке стального трубопровода тоже доставляет хлопоты. Но для решения проблем достаточно отыскать комплект лерок, чтобы выполнять ручную резьбу. Останется вырезать кусок трубы, закончить монтаж узла согласно установленным правилам.
