Грамотное подключение теплоаккумулятора к твердотопливному котлу

Схема подключения

В самом простом случае теплоаккумулятор включается последовательно между котлом и контуром отопления. Между ТА и котлом устанавливается циркуляционный насос, чтобы горячая вода поступала в верхнюю часть ТА, выталкивая холодную воду с нижней части в котел. Между ТА и контуром отопления устанавливается циркуляционный насос для забора горячей воды из верхней части и транспортировки к радиаторам.

Однако при этом существенно поднимается общая теплоемкость системы, и при начальном запуске отопления придется ждать, пока не нагреется весь объем ТА, прежде чем тепло дойдет до радиаторов.

Еще один вариант включения – параллельно котлу отопления. Данный вариант хорошо показывает себя в сочетании с гравитационной системой отопления. Верхний отвод теплоаккумулятора подсоединяется к самой верхней точке раздатки, а в нижнем точк – к котлу.

Недостатки те же, что и в первом случае, нагрев происходит всего объема теплоносителя в системе и в ТА, что существенно увеличивает время на запуск отопления.

Из преимуществ только простота подключения и минимум используемых элементов.

Схема включения с подмешиванием

Лучше всего использовать схему включения с подмешиванием или гидроразвязкой. Используются трехходовые клапаны с термостатом. Теплоаккумулятор при этом устанавливается как отдельный элемент системы, параллельно контуру отопления.

Основная часть автоматики устанавливается на подающем трубопроводе: трехходовой клапан, термостаты, группа безопасности и т.д. По умолчанию трехходовой клапан направляет теплоноситель от котла к радиаторам, пока температура в помещении не достигнет требуемой отметки.

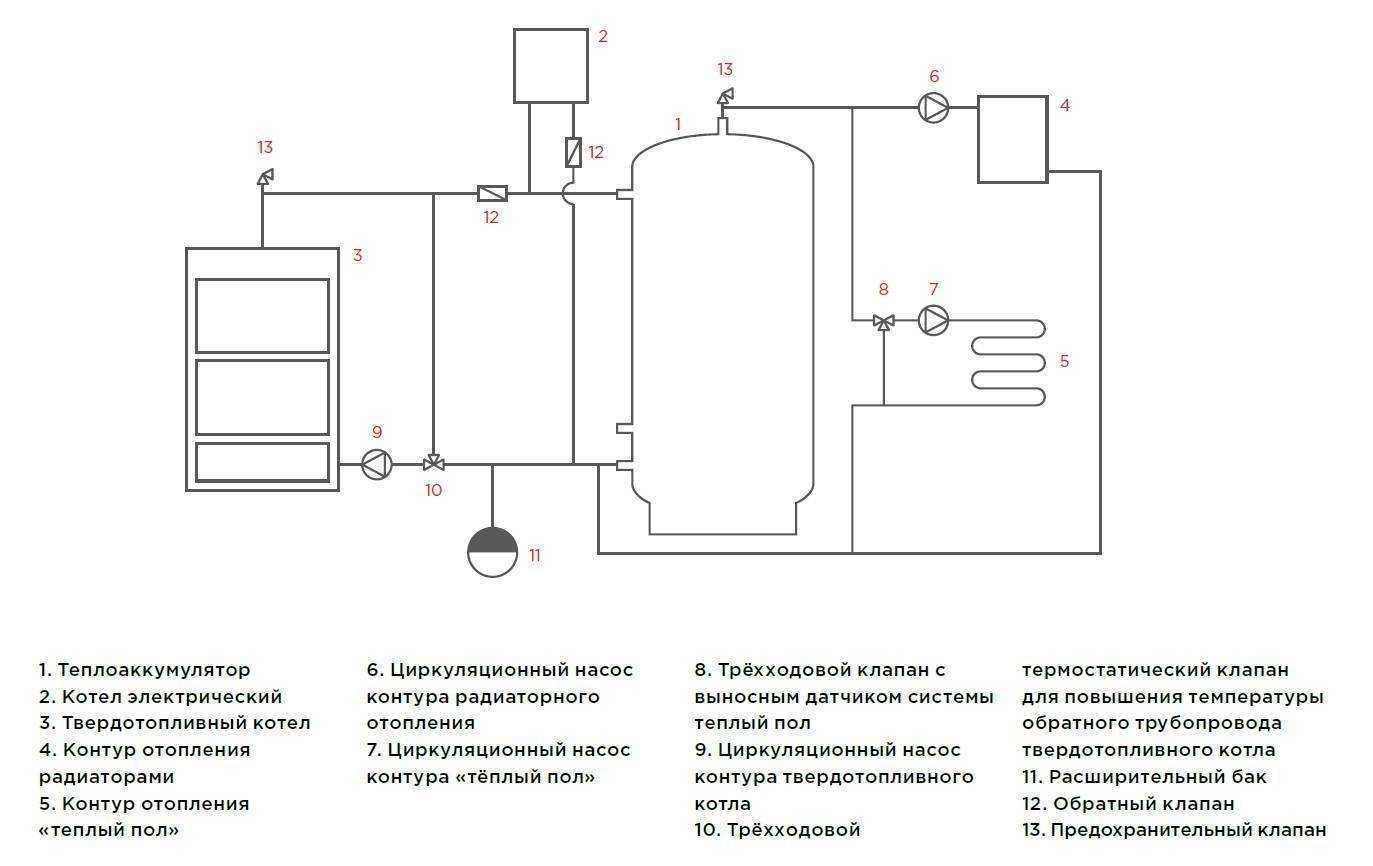

Схема подключения с подмешиванием

Как только необходимости в активном обогреве нет, клапан переводит часть теплоносителя от котла к теплоаккумулятору, сбрасывая лишнее тепло.

При достижении максимальной температуры воды в ТА и целевой температуры в радиаторах, срабатывает датчик, установленный в котле по перегреву, и он отключается. Пока же требуется обогрев или не прогрет теплоаккумулятор, работа котла продолжается.

Если по каким-то причинам котел перестал выдавать номинальную мощность или полностью выключился при снижении температуры на подающей линии, вода из теплоаккумулятора подмешивается в контур отопления, восполняя теплопотери системы.

Использовать можно несколько трехходовых клапанов на раздаче и на обратке и группу термостатов. Как вариант, в продаже имеются готовые сборки для подключения теплоаккумуляторов – блок автоматического подмешивания, например LADDOMAT.

Применение дополнительных котлов

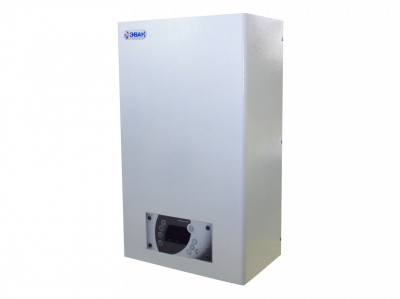

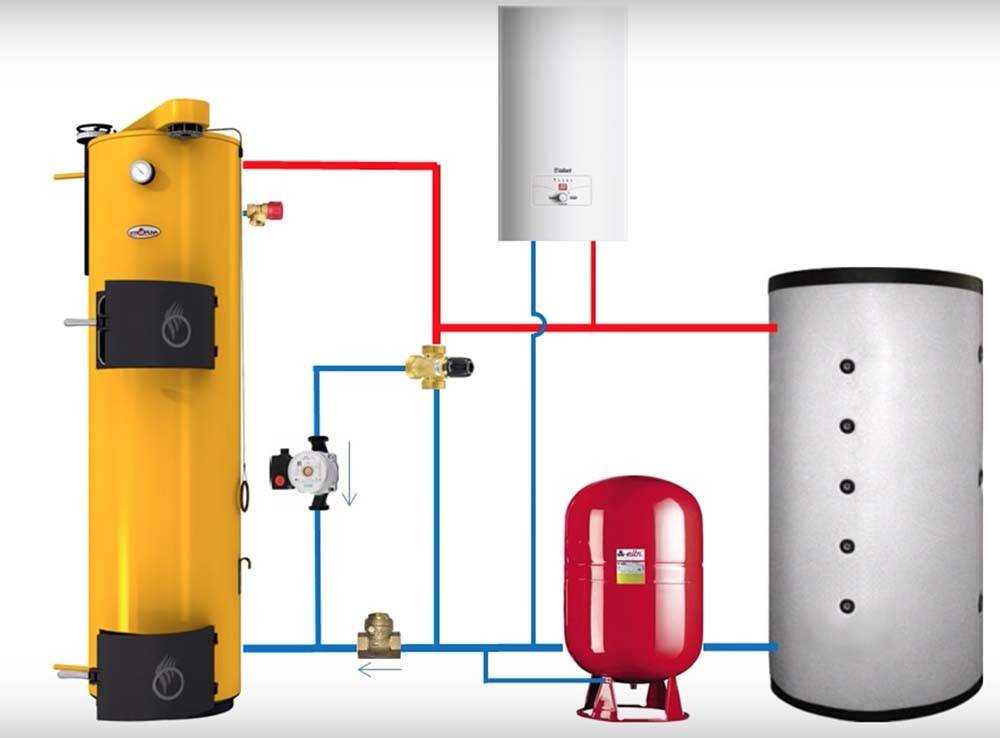

В схему обвязки твердотопливного котла можно включить довольно необычный элемент – это электрический котел. Его нельзя назвать обвязкой, это скорее простое дублирующее дополнение. Такие схемы задействуются при отсутствии места под размещение теплоаккумулятора. Электрокотел работает в паре с дровяным агрегатом, автоматически включаясь при фиксации падения температуры в контуре. Преимущества схемы:

Поддержание стабильной температуры в отоплении;
Не нужно тратиться на бак – самый простой электрокотел стоит всего несколько тысяч рублей;
Возможность обогрева при временном отсутствии дров;
Спокойный ночной сон, так как не нужно выскакивать из теплой постели для заброски следующей порции дров в ненасытную топку.

Есть и недостатки:

Помимо прочего использование резервного электрокотла крайне неэффективно, если в вашем районе случаются частые перебои с электричеством.

Резервный электрокотел потребляет много электроэнергии, что приводит к удорожанию эксплуатации системы отопления – это не самая выгодная схема;
Для питания мощного котла потребуется отдельная линия и хорошая электропроводка;
Особо мощные модели электрокотлов требуют подключения к трехфазной сети.

Поэтому вклад в покупку теплоккумулятора будет более выгодным.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные :

мощность котла, кВт;
время активного горения топлива;
тепловая мощность обогрева дома, кВт;
КПД котла;
температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м 2. время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды :

где:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Подставив цифры в формулу получим 1375 кг воды или 1,4 м 3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м 2 надо установить ТА емкостью 1,4 м 3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле :

где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) ( 2 )

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k ( 3 )откуда находим уточненную массу водыm = W/(c×∆t×k) ( 4 )

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м 3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Совет. Для более точного расчета объема буферной емкости лучше обратиться к специалистам.

Этапы сборки теплоаккумулятора

Для начала нужно подготовить бочку. Если она старая, то очистите ее от загрязнений и следов коррозии.

Берем теплоизоляционный материал и оборачиваем им внешние стенки бака, после чего закрепляем утеплитель с помощью скотча, обмотанного в несколько слоев. Для утепления отлично подойдет минеральная вата, а вот использование экструдированного пенополистирола не рекомендуется, из-за того, что под такой обшивкой в холодное время года могут поселиться мыши. К минеральной вате они равнодушны.

Чтобы окутать бочку, нужно взять фольгированную пленку и зафиксировать ее клейкой лентой. Самодельный теплоаккумулятор можно обшить листом металла.

Следующим шагом станет изготовление змеевика. Для этого понадобится медная трубка длиной 8–15 метров (длина зависит от объема бака) и диаметром 20–30 метров. Согните трубу в спираль и поместите внутрь бочки. При соединении змеевика с котлом спираль будет нагреваться, соответственно, будет нагреваться и вода в накопителе.

Для движения воды нужно сделать патрубки, которые мы оснастим кранами. Краны нужны, чтобы при необходимости можно было быстро перекрыть циркуляцию воды.

Последний этап – это установка теплоаккумулятора. Бак устанавливают на бетонную основу. Можно использовать готовую плиту или же самим залить опалубку бетонным раствором.

Этот тип конструкции подходит для однокотловой системы отопления. Если котлов несколько, новичку будет сложно сделать правильный агрегат самостоятельно.

Твердотопливные котлы и их подключение

Твердотопливный котел Viadrus U22C-5

Корректность работы отопительной системы зависит, в первую очередь, от самой системы, так как правильно подключить твердотопливный котел (с водяным контуром или без) можно лишь в том случае, если разводка труб и радиаторов выполнена профессионально. Ведь, по сути, у водонагревающего устройства дано го типа есть только вход и выход, куда врезается остальная схема.
Чтобы твердотопливный котёл работал с наибольшей отдачей и имел наибольший срок бесперебойной службы, инструкция по эксплуатации предполагает минимальную температуру на выходе – 55⁰C, а на входе (обратка) — 45⁰C. В противном случае, конденсат на холодных стенках агрегата снизит его временные показатели, разрушив металл. Этого можно избежать, используя различные схемы подключения котла к отопительной системе.

Пиролизный котёл

Не менее важна и установка агрегата, потому что котёл должен стоять строго вертикально, на жёстком основании, а это подразумевает цементную стяжку не менее 5 см толщиной с подсыпкой (полушкой) такой же толщины. Расширительный бачок открытого типа должен находиться выше всей системы отопления и для этого чаще всего его определяют в чердачное помещение.
Дымоход у котла должен быть оборудован клапаном из нержавеющей стали, а в нижней его части необходимо устроить сборник для конденсата. Чтобы иметь возможность очищать канал от сажи, по его длине можно сделать небольшие, легкодоступные люки. В неотапливаемой части помещения, через которую проходит труба для отвода копоти следует утеплить её своими руками, чтобы продлить срок эксплуатации.

Схемы подключения ТТ котлов

Подключение ТТ котла

Схем на подключение твердотопливного котла существует множество и все они в тех или иных случаях являются наиболее приемлемыми, а иногда – даже незаменимыми. Но, тем не менее, вовсе не обязательно заучивать все чертежи, чтобы добиться самого оптимального результата – достаточно хорошо знать принцип работы агрегатов на твёрдом топливе, их преимущества и недостатки.

Самая простая и популярная схема подключения пиролизного котла

Чтобы рассчитать идеальную схему отопления, нужно как можно лучше совместить работу твердотопливного агрегата с баком аккумуляции тепловой энергии. Дело в том, что рабочая температура водоподогревающего устройства постоянно колеблется в районе 60⁰C-90⁰C и удержать её в постоянном режиме практически невозможно. Ведь котёл, работающий на дровах или угле – это инертное устройство, в отличие от аналогичных газовых, электрических и даже дизельных установок (схему подключения твердотопливного котла вы можете посмотреть в этом материале).

Подключение твердотопливного котла без принудительной циркуляции

Не всегда есть возможность для установки водяного насоса для принудительной циркуляции теплоносителя и причины для этого могут быть самые банальные. Одна из них – это частые перепады напряжения в сети, которые сложно выровнять стабилизатором или вообще, полное отсутствие ЛЭП вблизи дома. Конечно, цена на такую систему будет ниже за счёт отсутствия дополнительного оборудования, но дл её монтажа понадобится особая тщательность для соблюдения уклонов.

Ещё одна схема подключения ТТ котла к системе отопления

Между котлом и баком в системе отопления будут не лишними предохранительные линии на входной и выходной трубе, как можно ближе к водонагревателю

Также соединение котла с расширительным бачком должно происходить наиболее коротким путём, на котором нельзя врезать краны или предохранительные клапаны

Обратите внимание на расстояние h на схеме, которое определяет подъём расширительного бачка над верхней точкой системы отопления. Если по каким-либо причинам невозможно поднять бак, таким образом, что циркуляционный насос следует врезать в прямую трубу

В противном случае вы откроете возможность для всасывания воздуха в верхние радиаторы.

Принцип врезки циркуляционного насоса

Циркуляционный насос устанавливается на трубе возврата (обратке) поблизости от котла отопления. Это делается для того чтобы в случае сбоя с энергообеспечением система продолжала функционировать без принуждения. Этот агрегат монтируется по обводному пути и в случае необходимости его можно отключить от сети, а обвод перекрыть кранами.

Что такое теплоаккумулятор буферная емкость и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая . Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая . Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья . Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.

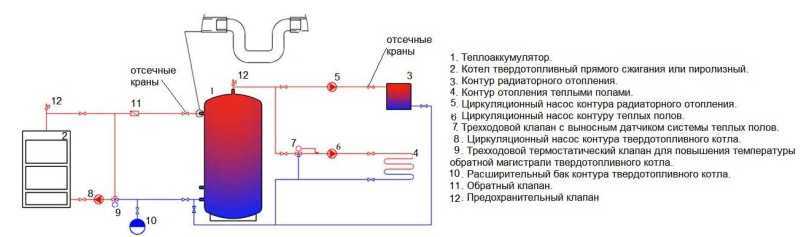

Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов. Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т.ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно

5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

Завершающий этап

Последними действиями перед началом эксплуатации будут:

Зачистка, грунтовка и покраска внутренней стороны бака. Грунтовать и красить следует несколько раз.
После подключаются заранее подготовленные змеевики (теплообменники).
Проверяется герметичность и надёжность конструкции. Это делается при помощи подачи воды под давлением.
Красится бак с наружной стороны.
Устанавливается теплоизоляционный материал. На заранее подготовленные крепления монтируется наружная обшивка из листовой оцинкованной стали.

Если есть возможность доверить это дело профессионалам или купить заводскую буферную ёмкость – лучше так и сделать. Так как самостоятельное её производство требует большого опыта работы со сваркой и навыков в тепло- и гидротехнике. К тому же на это потребуется немало ресурсов, сил и времени.

Расчет теплоаккумулятора для твердотопливного котла

Это устройство имеет довольно внушительные размеры, поэтому его лучше вносить в первоначальный проект отопления. Существует несколько методик расчета его бака. Приведем самые простые из них:

Буферная емкость выбирается из среднего соотношения 30–50 л воды на 1 кВт мощности котельной установки.

Принять за исходную величину площадь отапливаемого помещения. Зная квадратуру отапливаемого помещения, следует умножить ее на 4 и получить объем бака. Например, нагреть домик в 50 м2 способен накопитель в 200 литров.

Не стоит брать бак слишком большого объема. В этом случае нужно нагреть много воды, а котел может не справиться с поставленной задачей. Его мощность первоначально выбиралась исходя из расчета, что она больше в два раза нужной, а в случае использования габаритной емкости потребуется приобрести котельную установку еще с большим запасом мощности.

При выборе накопительной емкости кроме расчетов следует учитывать еще один показатель: если теплопотребление в пиковые часы сильно отличается от среднечасового, и они занимают продолжительное время, то бак нужно покупать с большим объемом, чем получился при расчетах.

Расчёт объема буферной емкости котла

По расчетам, теплоаккумулятор должен принять всю энергию от одной закладки топлива в котел

Объем буферной емкости обычно рассчитывают таким образом, чтобы за время горения одной закладки топлива теплоаккумулятор сохранил все выработанное котлом тепло. Самостоятельно можно произвести лишь приблизительные расчеты, не учитывающие теплопотери от радиаторов отопления и влияние температуры воздуха в помещении. Основная формула для расчетов объема теплоаккумулятора:

W = k × m × с × Δt, где

W – избыточное количество тепла;
m – масса жидкости;
с – теплоемкость теплоносителя;
Δt – количество градусов, на которые нужно нагреть теплоноситель;
k – КПД котла.

Отсюда нужно вычислить массу теплоносителя: m = W / (k × с × Δt).

Так как W определяется как разница значений энергии, выработанной котлом и затраченной на обогрев дома, необходимо также уточнить их и время прогорания закладки топлива. Если мощность котла приводится в паспорте прибора, расход тепловой энергии на отопление нужно рассчитывать. Время прогорания топлива определяется опытным путем. Допустим, это 3 ч, а на отопление дома требуется 10 кВт/ч. Значит, за 3 ч будет потрачено: 10 × 3 = 30 кВт.

Выработка тепла котлом мощностью 22 кВт/ч составляет: 22 × 3 = 66 кВт.

По итогам расчета избыточное тепло составит: W = 66 – 30 = 36 кВт. Переводим в Вт, получаем 36000 Вт.

Используя формулу m = W / (k × с × Δt), определяем искомое значение массы воды. КПД указывается в паспорте в процентах. Это значение нужно перевести в десятичное, разделив на 100. Например, 80/100 = 0,8. Теплоемкость воды равна 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С.

Δt определяют путем измерения температуры трубы подачи и обратки, вычитая из большего значения меньшее. Например: Δt = 88 – 58 = 30°С. Таким образом, m = 36000/(0,8 × 1,164 × 30) = 1 288,7 кг.

Для сохранения всей избыточной энергии, выработанной котлом, потребуется емкость объемом не менее 1 288,7 м3. Подойдет теплоаккумулятор Jaspi GTV Teknik на 1500 л. При более скромных значениях расчета можно ограничиться резервуаром, к примеру, на 750 л.

Теплоаккумулятор в системе с твердотопливным котлом

В настоящее время теплоаккумуляторы чаще всего применяют в системах отопления с твердотопливными котлами. Характерная особенность твердотопливных котлов — оптимальный режим их функционирования связан с полным сгоранием топлива, т.е. достигается при работе на максимальной мощности. В противном случае, в результате неполного сгорания топлива, образуются токсичные газы, происходит засорение теплообменных поверхностей внутри котла, появляется в дымоходе сажа, что приводит к ухудшению эксплуатационных характеристик и даже выходу котла из строя, что небезопасно для дома и его обитателей.

Итак, лучше всего, когда котел работает «на полную». Такой режим вполне оправдан в холода, но большую часть года полученного в избытке количества тепла системе отопления дома просто не нужно — будет слишком жарко. Если у вас нет теплоаккумулятора, единственным выходом остается «отапливать улицу», т.е. открывать форточки. Это и дорого, и неэффективно.

Поэтому в систему отопления встраивают буферную емкость — она забирает излишки тепловой энергии, которые в противном случае попросту терялись бы бесцельно, чтобы впоследствии их использовать по назначению, не тратя на это топливо!

Вкратце, система отопления с твердотопливным котлом и теплоаккумулятором действует так. Во время работы твердотопливный котел не только подает нагретый теплоноситель в систему отопления дома, но и производит его нагрев в баке теплового аккумулятора. После того, как котел прекращает работать, дом, соответственно, начинает охлаждаться. В этот момент датчик температуры воздуха или датчик температуры теплоносителя в системе отопления подают сигнал на включение циркуляционного насоса, который обеспечивает подачу теплоносителя, накопленного в баке теплоаккумулятора, в систему отопления дома.

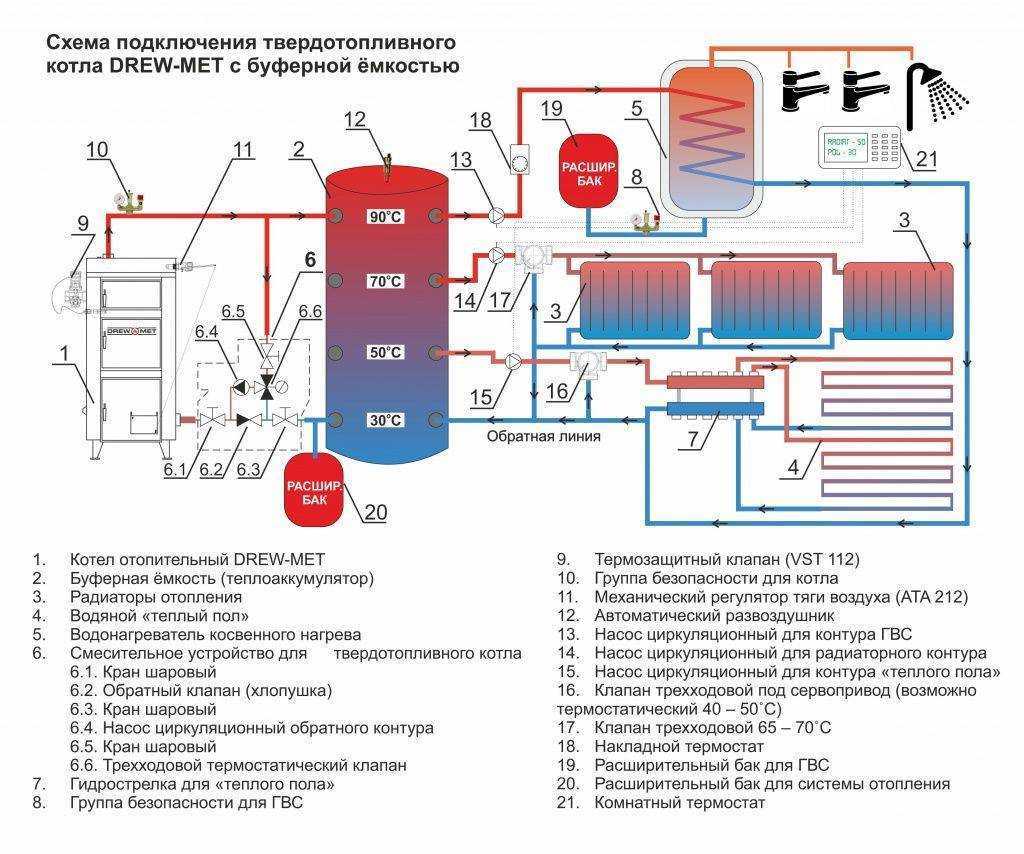

Cистема отопления с твердотопливным котлом и теплоаккумулятором.

Когда температура воздуха (теплоносителя) повышается до установленного значения, датчик выключает насос, и подача тепла прекращается. Температура теплоносителя в баке при этом немного уменьшается, т.к. часть энергии была передана в систему отопления. Следует отметить, что из-за хорошей теплоизоляции теплоаккумулятора, теплоноситель, находясь внутри бака, сам по себе остывает очень медленно. Циклы включения и выключения насоса продолжаются до тех пор, пока температура теплоносителя в теплоаккумуляторе будет оставаться выше, чем в системе отопления. А дом при этом не будет остывать.

Специалисты по-разному оценивают экономический эффект от установки теплоаккумулятора. Этот эффект зависит от многих факторов, о некоторых из них речь пойдет ниже. В среднем, он составляет от 20%, т.е. экономится каждый 5-й рубль. Отметим, что тепловой аккумулятор особенно эффективен в межсезонье, с его частыми температурными скачками.

И тут возникает еще одно полезное свойство теплового аккумулятора — помимо повышения безопасности дома и экономии ваших денег, он еще и дарит вам комфорт. Во-первых, с появлением в вашем доме буферной емкости, вам придется гораздо реже загружать топливо в котел. Если вы все рассчитали и установили правильно, если в вашем доме хорошая теплоизоляция, применяя теплоаккумулятор, вы сможете топить свой твердотопливный котел не несколько раз в день, а до 1 раза в 2 суток.

Во-вторых, тепловой аккумулятор способен сгладить «температурные скачки», связанные с остыванием теплоносителя в системе отопления, т.к. эта система становится более устойчивой и инерционной. В-третьих, он помогает упростить обслуживание твердотопливного котла и даже повысить срок его службы. В-четвертых, с помощью теплоаккумулятора можно дополнительно обеспечить ваш дом горячей водой, но данная возможность предусмотрена не во всех моделях.

Назначение теплоаккумулятора

Установленный в системе отопления он в автоматическом режиме:

накапливает излишнее тепло;
отдает накопленное тепло теплоносителю в нужный момент;
предотвращает закипание воды в котле при отсутствии электроэнергии;
обеспечивает работу котла без вмешательства человека.

ЧИТАТЬ ДАЛЕЕ: Клей для газобетонных блоков — обзор смесей выбор расчет количества

Буферная емкость предназначена для работы в автоматическом режиме

В теплоаккумуляторе накопителем излишков тепла является буферная емкость для воды. (На фото красная). Представляет собой ёмкость для воды со змеевиком, укрытую теплоизоляцией. Пока горят дрова, она накапливает избытки тепла. Как только котел перестает выдавать нужную температуру, излишнее тепло из этой емкости отдается в систему отопления.

Вода в радиаторах не остывает. Система отопления в домах не устанавливается без электрических насосов, которые обеспечивают циркуляцию теплоносителя. Не трудно представить, что происходит в момент перебоев с электроэнергией. Дрова горят, тепло выделяется, а вода неподвижно стоит в трубах. Начинается ее закипание в котле.

Если этот момент упустить, то возможен взрыв со всеми вытекающими последствиями. Теплоаккумулятор для отопления препятствует этому. Пока горит топливо, его приходится периодически добавлять. Если не сделать это вовремя, котел потухнет. Чем это опасно в сильные морозы, знает каждый. Имея ТА процесс между закладками дров увеличивается в разы. При этом не создается опасность размораживания системы из-за затухания котла.

Подбор теплоаккумулятора

Остальные критерии выбора емкости не столь важны и в основном касаются разных опций. Одна из них – встроенный змеевик, нагревающий воду для хозяйственных нужд. Может оказаться полезной, если нет других средств подогрева, но для больших расходов в сети ГВС этот способ точно не подойдет. Кроме того, теплообменник отнимет часть «заряда» теплоаккумулятора, уменьшив время автономной работы отопления. Полезная опция – встроенный в верхнюю часть бака ТЭН, способный поддерживать температуру теплоносителя на определенном уровне. Благодаря электрическому подогреву система не разморозится в случае аварии и даже сможет обогревать дом какое-то время после того, как аккумулятор «разрядился», а котел еще не запущен.

Второй змеевик для подключения гелиосистемы полезен лишь в южных регионах, где солнечная активность позволит загрузить теплоаккумулятор

А вот на что стоит обратить внимание при подборе, так это рабочее давление резервуара. Надо учитывать, что большинство твердотопливных котлов рассчитано на давление в рубашке до 3 Бар, значит, и буферная емкость должна спокойно выдерживать столько же

Теплоаккумулятор своими руками

Чаще всего для данной цели используется готовый цилиндрический бак. В качестве материалов для изготовления ёмкости подойдут:

ресиверы от железнодорожных вагонов или промышленных компрессоров;
баллоны, ранее используемые для хранения пропана;
старые бойлеры из железа;
баки из нержавейки для хранения жидкого азота.

Фото 3. Старый бак после хранения пропана хорошо подойдет для изготовления теплоаккумулятора своими руками.

Утепление

Самодельный теплоаккумулятор лучше всего утеплить базальтовой ватой в рулонах. Её толщина составляет около 7 см, а плотность — до 60 кг/м3.

Внимание! Не стоит использовать пенопласт и другие полимерные материалы. Чтобы утеплить устройство системы отопления, нужно наполнить резервуар водой

Тем самым произвести проверку на герметичность. После этого произвести следующие действия:

Чтобы утеплить устройство системы отопления, нужно наполнить резервуар водой. Тем самым произвести проверку на герметичность. После этого произвести следующие действия:

зачистить поверхность, покрыть её грунтовкой и краской;
обернуть бак утеплителем, зафиксировать последний шнуром;
нарезать облицовочный металл, сформировать отверстия под патрубки;
зафиксировать обшивку саморезами к креплениям.

Расчёт конструкции

Он начинается с определения почасового и суточного показателя теплопотери в помещении. Полученный параметр подскажет, какое количество топлива понадобится для обогрева, и сколько при этом выделится тепловой энергии.

Умножение почасового показателя теплопотери на время сгорания одной закладки топлива определит потребность на обогрев здания в целом.

Разность между количеством выделяемой тепловой энергии и необходимой величиной на обогрев дома даёт показатель запаса аккумулирующего бака.

Поделив полученный результат на часовую теплопотерю, можно рассчитать, на какой срок хватит этой энергии. Так выводится число необходимых закладок топлива.

После подсчёта этих параметров определяется время полной и неполной загрузок системы, указывается, на какое время приходится максимальный заряд аккумулятора тепла. Исходя из того, сколько энергии содержится в 1 кВт, можно определить её запас путём перемножения этого значения на максимальный заряд устройства.

Запас по температуре высчитывается путём разности между максимальным и необходимым параметрами. Зная теплоёмкость жидкости, можно рассчитать необходимый объем теплового агрегата через формулу: запас энергии/(теплоёмкость жидкости*разницу температур).

Справка! При расчёте конструкции важно учитывать все особенности системы отопления и её эксплуатации

Этапы изготовления

Формирование теплового агрегата производится пошагово:

Подготовка ёмкости. Если она использовалась ранее — очистить от всех загрязнений.
Произвести утепление бака с внешней стороны, закрепляя теплоизоляционный слой скотчем, обмотанным несколько раз.
Изготовление змеевика. В качестве исходного материала подойдёт трубка из меди длиной 9–15 м и диаметром около 25 м. Труба формируется в спираль и встраивается внутрь бака.
Создание патрубков, оснащённых кранами. Последние понадобятся для возможности перекрывания циркулирующей по системе воды.
Монтаж теплоаккумулятора. Производится фиксация бака на заранее подготовленную бетонную площадку.
Такой вид конструкции устройства подойдёт для однокотловой системы отопления. В ситуации, когда котлов несколько, изготовить агрегат самостоятельно будет затруднительно.

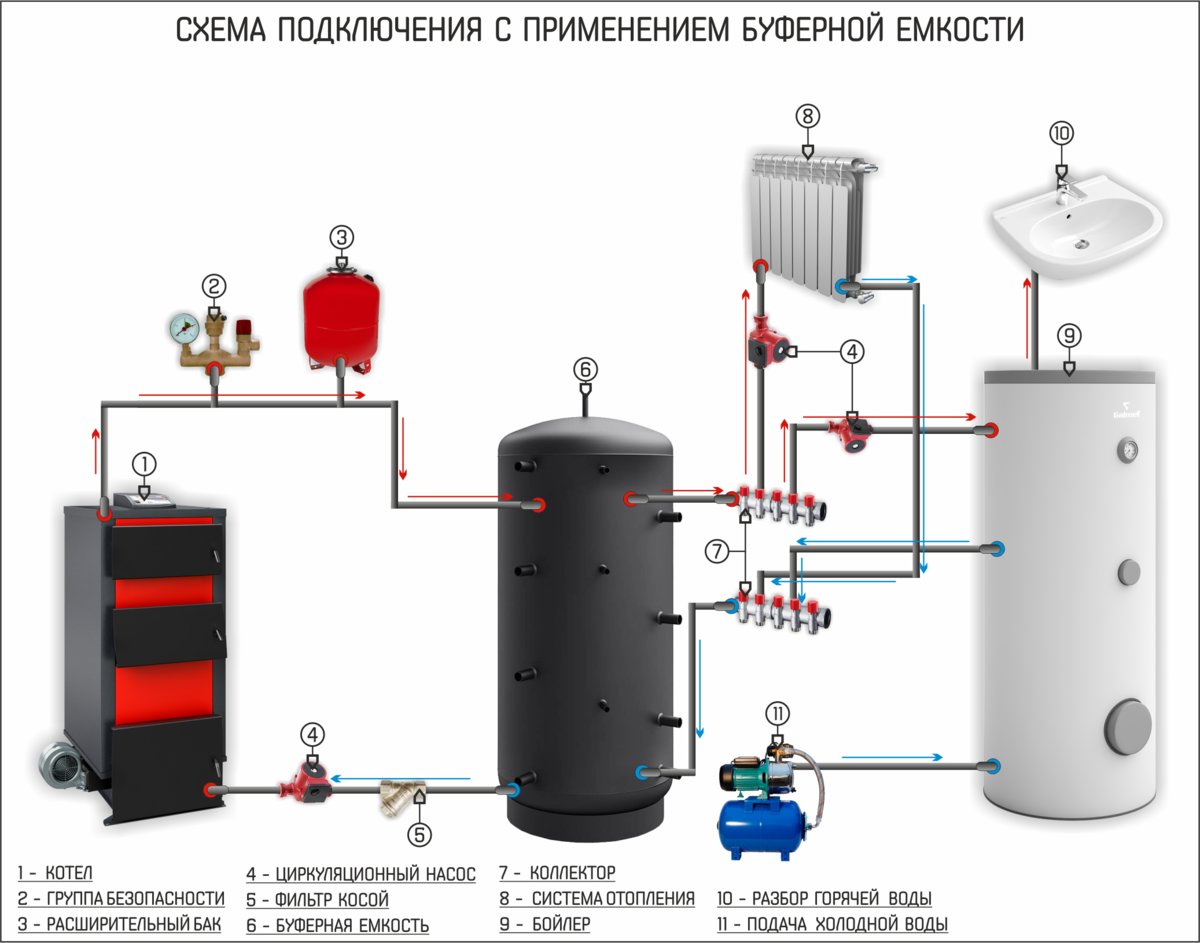

Схемы подключения

Способов обвязки котла твердотопливного с теплоаккумулятором и системой отопления существует немало. Но все они производные от базовой схемы, изображенной ниже. С ее помощью легко разобраться, как эти агрегаты работают в паре, а после все смонтировать своими руками.

Источник тепла, работающий на твердом топливе, имеет традиционный котловой контур со смесительным узлом, чья задача – не допустить подачу холодного теплоносителя в котел. Затем подающий и обратный трубопроводы подключены к буферной емкости, соответственно, сверху и снизу. Таким же образом к теплоаккумулятору присоединяется система отопления, тоже оснащенная узлом смешивания. Его цель – поддерживать в системе требуемую температуру воды, подмешивая часть горячего теплоносителя при необходимости.

Важный момент. Фактическая производительность циркуляционного насоса котлового контура должна быть немного выше, чем у насосного агрегата отопительной сети. Соблюдение этого условия позволит потокам внутри теплоаккумулятора двигаться в правильном направлении (показаны на схеме белыми стрелками).

На самом деле сетевой насос будет мощнее котлового и вот почему. Сопротивление сети трубопроводов и радиаторов выше, нежели 3—5 м трубы от твердотопливного котла до теплоаккумулятора. Более высокая мощность и напор нужны агрегату, чтобы преодолеть это сопротивление. Поэтому более слабый насос котлового контура сможет обеспечить больший расход, надо только верно настроить оба агрегата. Есть 2 варианта решения вопроса:

При использовании 3-скоростных насосов можно настроить их производительность переключением скоростей.

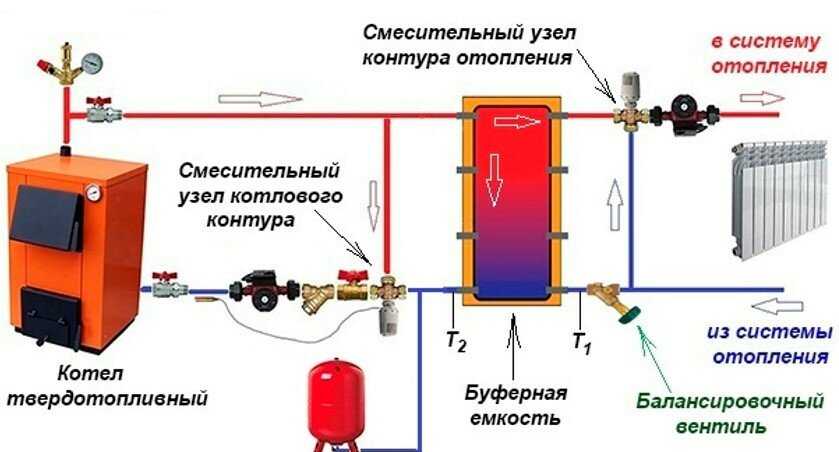

Поставить на входе обратки из системы в буферную емкость балансировочный вентиль, которым и производить регулировку.

Одновременный прогрев отопительных приборов и послойная загрузка теплоаккумулятора возможна, когда потоки внутри бака движутся по горизонтали с небольшим преобладанием со стороны твердотопливного котла. Возникает вопрос – как это проверить? Возникает ответ: на обеих вводах обратки в бак надо поставить термометры (как на схеме) и выполнять регулировку, переключая скорости насосов или вращая балансировочный вентиль

Важное условие: трехходовой клапан отопительной сети нужно полностью открыть вручную

Регулировкой необходимо добиться, чтобы температура на входе в теплоаккумулятор (Т1) была меньше, чем на его выходе (Т2). Это означает, что часть горячей воды идет на «зарядку» батареи. Подробнее обо всех моментах вы сможете узнать от эксперта, просмотрев видео:

Альтернативная схема

Данная схема обвязки буферной емкости и твердотопливного котла предложена одним из участников популярного форума. Ее особенность состоит в том, что при отключении электроэнергии работоспособность схемы сохраняется, хотя за это приходится расплачиваться увеличенными диаметрами стальных труб. Ниже на рисунке изображено подключение теплоаккумулятора к закрытой системе отопления, но при монтаже ее лучше сделать открытой, о чем говорит и сам автор.

Вкратце суть такова: благодаря Т-образному вводу сверху бака происходит одновременный нагрев радиаторов и «зарядка» термоаккумулятора, сделанного своими руками. Насосом котлового контура управляет накладной датчик на подающей магистрали, включая агрегат по достижении в нем температуры 60 °С. Циркуляция в сети зависит от комнатного термостата, с которым связан сетевой насос.

Примечание. Предложенная схема обвязки проверена ее создателем на собственном опыте. Все подробности ее монтажа и эксплуатации описаны автором на форуме
