Установка циркуляционного насоса: виды, назначение и особенности его монтажа

Подбор насоса для системы отопления дома.

К подбору циркуляционного насоса для котельной частного дома, котетжа или дачи необходимо отнестись очень ответственно. Лучше конечно поручит это профессионалам, хотя при наличии небольших базовых знаний и не слишком серьезных требованиях к системе отопления расчет можно сделать самому, основываясь на наших рекомендациях.

Циркуляционный насос подбирается по расходу воды в системе отопления в м3 в час и развиваемому напору в М, исходя из размеров дома и материалов использованных при строительстве дома. Опытный проектировщик подберет насос именно для системы отопления в вашем доме. Если же вы готовы взять ответственность при выборе на себя, то рекомендуем выбрать насос с автоматической регулировкой или хотя бы несколькими скоростями работы. Он конечно дороже, но зато позволит скорректировать ошибки монтажа системы отопления или выбора циркуляционного насоса. У насосов с так называемым мокрым ротором имеется регулировка скорости вращения, и поэтому можно в определенных пределах подрегулировать циркуляцию теплоносителя и исправить  ошибку с подбором насоса.

И так для подбора циркуляционного насоса для частного дома вам необходимо:

Насос UPS с резьбовым или муфтовым подключением

1. Знать высоту от точки установки насоса до верхней точки самого верхнего отопительного прибора.

2. Отапливаемую площадь помещения.

3. Определить ориентировочно  сопротивление вашей системы отопления. Для примера с нее и начнем.

Трубу так называемые в народе пластмассовые (Pilsa или PPR PN10, 20,25) специально не заостряю внимание на материале – свойства примерно одни и те же. Диаметр Ду40 с чугунными батареями сопротивление системы отопления 1м

Ду 32 с алюминиевыми радиаторами отопления — 1,2 – 1,5м. Ду25 с биметаллическими отопительными приборами – 2м.

Выбираем напор, развиваемый насосом. Например, высота от насоса до верхней точки самого верхнего отопительного прибора у нас 4 метра (в доме два этажа, трубы тонкие, отопительные приборы биметаллические) насос должен развивать напор 4+2 = 6 метров.

Теперь чтобы найти м3/час, отапливаемую мощность переводим в необходимое тепло 10 м отапливаемой площади это 1 кВт, если стены теплые и толстые берем 0,8 кВт тонкие и холодные 1,2 кВт.

Дом теплый площадью 200 м2, стены толстые. 200/10х0,8=16 кВт или 16х0,86=13,76 ккал

Теперь определитесь, какая разница по температуре в системе отопления вам нужна, мы рекомендуем 8-10 градусов, не более и не менее. Больше плохо для котла и комфорта, меньше вам придется приобрести более мощный и дорогой насос, к тому же потребляющий больше электроэнергии. Выбираем 10 градусов.

13,76/10=1,37 м3/час

Следовательно для теплого двухэтажного дома площадью 200 м2, с пластиковыми трубами спрятанными в стенах и биметаллическими радиаторами вам необходим циркуляционный насос с производительностью 1,4 м3/час при напоре 6 метров. Во избежание ошибки эти характеристики у циркуляционного насоса должны быть на второй скорости, а сам насос следует выбирать трехскоростным.

Данным условиям соответствует циркуляционный насос с мокрым ротором UPS 25-70 фирмы GRUNDFOS. Цена фирменного насоса 140 Евро, китайского 70-80 Евро. Электроэнергии он потребляет 150 Вт в час.

Если бы мы использовали более толстые трубы и алюминиевые радиаторы, то подошел бы циркуляционный насос UPS 25-60 180, а он уже стоит 110 Евро. Этот насос потребляет электроэнергии меньше – 110 Вт в час.

Как видите проектирование системы отопления, и подбор циркуляционного насоса лучше делать до начала работ, так вы еще сможете сэкономить на материалах и эксплуатационных затратах.

О том, как правильно смонтировать циркуляционный насос для системы отопления читайте в следующей статье.

Парамонов Ю.О. ООО предприятие Энергостром, 2013 год.

Типы циркуляционных насосов

Для циркуляции теплоносителя в системах отопления может быть использовано 2 вида устройств. Первые называются «сухие» насосы, вторые – «мокрые». Главное их отличие состоит в конструкции.

«Сухие»

Wilo VeroLine-IP-Z

В «сухих» устройствах теплоноситель не контактирует с ротором и другими его деталями, только с крыльчаткой. Все стыки герметично соединены уплотнительными кольцами и прокладками.

«Сухой» циркуляционный насос имеет высокий коэффициент полезного действия – 80-85% (в зависимости от модели и производителя). Единственный недостаток – повышенный уровень шума, из-за чего устанавливать его лучше в отдельном помещении, подальше от жилых комнат, например, котельной. Охлаждается насос благодаря вентилятору и ребристой поверхности.

Этот тип устройства рекомендуется использовать для систем отопления больших размеров (многоэтажные дома).

Обратите внимание! Чтобы циркуляционный насос «сухого» типа прослужил как можно дольше, необходимо вовремя проводить его техобслуживание, смазывая двигающиеся детали.

«Мокрые»

Wilo TOP-Z

В устройствах этого типа помимо крыльчатки в теплоноситель погружается и ротор. Благодаря этому происходит его охлаждение, а также жидкость играет роль смазки. По сравнению с «сухими» циркуляционными насосами, «мокрые» работают тихо, поэтому для их установки не требуется отдельное помещение. Однако их КПД заметно меньше – на 20-30%.  Эти насосы рекомендуется устанавливать в зданиях с маленькой обогреваемой площадью, например, в частном доме.

«Мокрые» могут работать длительное время без техобслуживания, их легче ремонтировать, меньше потребляют электричества, а также обладают маленькими габаритами и весом. Все детали, соприкасающиеся с теплоносителем, произведены из качественных материалов, не подвергающихся воздействию коррозии.

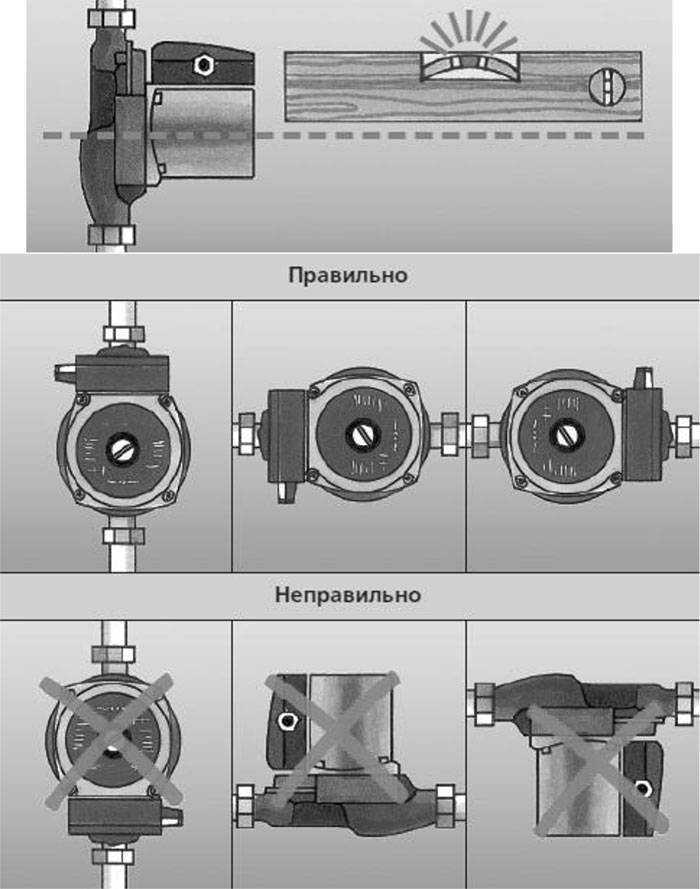

Обратите внимание! Ось вала циркуляционного насоса «мокрого» типа должна находиться только в горизонтальном положении, чтобы подшипники постоянно смазывались.

Как должны работать циркуляционные насосы с электронным управлением

Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.

Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.

В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.

Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы

Критерии выбора

Перед тем, как идти в магазин, следует составить себе список параметров системы— объем жидкости, перепады высот, количество радиаторов, протяженность и т.п. Эти данные позволят свериться с характеристиками установки и выбрать наиболее подходящий экземпляр. Прежде всего, надо составить список параметров самого котла, так как он обеспечивает начальные условия работы отопительного контура. Надо руководствоваться правилом максимального соответствия — если прибор уступает требованиям системы, его нельзя покупать — не справится. Избыточность характеристик также вредна — появится шум. Необходимо постараться отыскать оптимальный вариант, позволяющий удовлетворить потребности отопительного контура без излишней мощности или напора.

Производительность насоса вычисляется по формуле:

Q = 0,86 x P/dt, где

  • Q — производительность насоса (расчетная);
  • P — мощность системы (тепловая);
  • dt — разница температур на выходе и на входе котла.

Полученное значение нельзя рассматривать как окончательное. Надо сделать поправку на высоту системы, иначе реальная производительность будет намного меньше.Не следует считать, что высота системы может быть уравновешена обраткой. На практике всегда имеется гидравлическое сопротивление, созданное радиаторами, узлами поворота, разветвлениями и прочими компонентами системы. Как правило, для двухтрубной системы (простая петля без разветвлений) производительность вычисляется умножением высоты на коэффициент 0,7-1,1 (в зависимости от длины и количества радиаторов), а для коллекторной системы коэффициент выше — 1,16-1,85.

В паспорте насоса есть графики, демонстрирующие его производительность на разных скоростях. Надо отыскать такой вариант, где расчетное значение и высота подъема будут примерно посередине. Это положение называется «средней точкой». Если расчетные параметры находятся в ней, устройство будет работать в оптимальном режиме.

Мнение эксперта
Куликов Владимир Сергеевич

Не следует покупать насос «на вырост». Если планируется расширение контура, в любом случае придется покупать новое устройство. Надо выбирать образец, соответствующий имеющимся условиям.

Разновидности циркуляционных насосов для отопления частных домов

На сегодняшний день все модели подобных устройств, классифицируются по принципу действия на два типа:

  • «сухие»;
  • «мокрые».

Многих людей интересует вопрос, какой выбрать циркуляционный насос для установки в частном доме. Устройства «сухого» типа отличаются более объемными размерами и включают в себя моторное отделение, выдвинутое в сторону. Такие модели нечасто монтируются в жилых домах. Это связано с тем, что при работе они издают довольно много шума. Однако такие устройства имеют высокий КПД – до 80%.

Проект системы отопительных коммуникаций жилого дома

Как правило, такие устройства монтируются в отдельных пристройках из-за своей шумности. Эксплуатационная сфера насосов «сухого» типа – тепловые пункты, которые отличаются высокой мощностью. А также их могут использовать в автономных отопительных коммуникациях, нуждающихся в максимальной производительности. В частных домах такие приборы практически не устанавливаются.

Особенности «мокрых» насосов для отопления в частном доме

Устройства «мокрого» типа являются гораздо более компактными и универсальными. Их монтаж выполняется путем врезки в трубопроводную конструкцию, в отличие от «сухих» аппаратов, которые требуют консольной установки. А также они не требуют организации дополнительной системы охлаждения, так как лишнее тепло отдается рабочей среде, которая через них проходит.

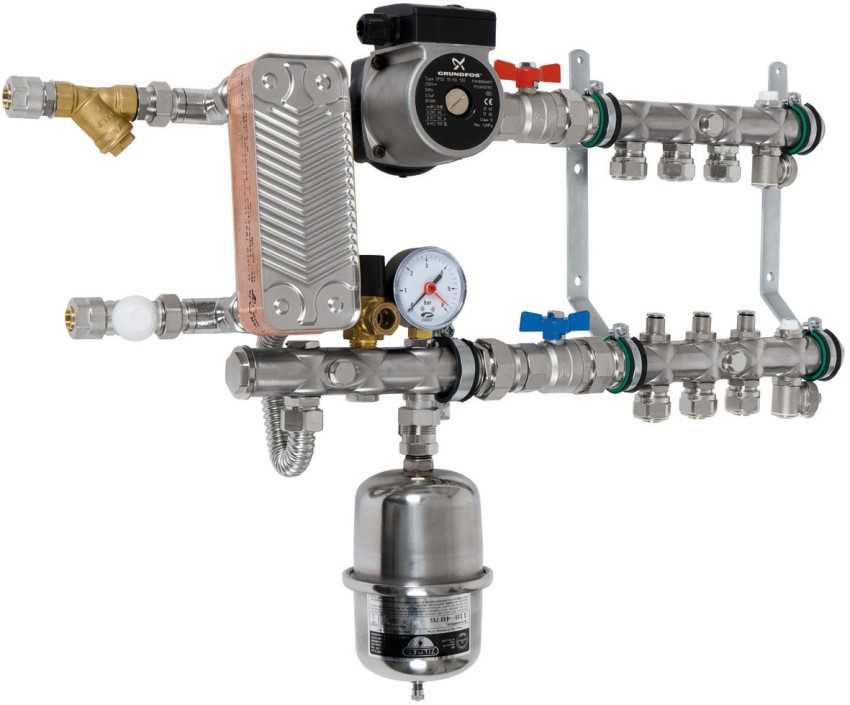

Монтаж «мокрого» типа насоса выполняется путем врезки в трубопроводную конструкцию

Производительность циркуляционных насосов «мокрого» типа ниже. Это связано с тем, что ротор функционирует в жидкой рабочей среде, которая оказывает определенное сопротивление. Поэтому КПД «мокрых» насосов колеблется в пределах от 50 до 60%. Тем не менее использование подобного оборудования считается наиболее оптимальным в условиях автономных отопительных систем.

Характеристики циркуляционных насосов такого типа позволяют монтировать их даже в жилых комнатах. Во время работы они практически не издают шума. А также стоит сказать о том, что низкая производительность этих устройств полностью окупается, так как для их работы требуется гораздо меньше электрической энергии.

Мощность небольших моделей, применяемых в частных домах, составляет приблизительно 25-50 Ватт, что сравнимо с энергией, которую потребляет обычная электрическая лампочка. А также стоит сказать, что для небольших частных домов отлично подойдут циркуляционные насосы для отопления (12 Вольт).

Циркуляционные насосы «мокрого» типа не требуют специального ухода

Эксплуатационный срок «мокрого» циркуляционного насоса может составлять несколько десятилетий (при нормальном использовании). Такие устройства отличаются неприхотливостью ухода и не требуют профилактического обслуживания.

Таким образом, для домашнего использования эти изделия подходят как нельзя лучше. Еще одно преимущество данных насосов заключается в их конструкции. Она включает в себя отдельные модули (узлы), которые в случае необходимости легко заменить.

Циркуляционные насосы для отопления

Очень часто, владельцы частных домов, не подключенных к центральному отоплению, сталкиваются с проблемой неравномерного обогрева всех помещений. Для исключения этого эффекта в системах обогрева коттеджей предусматривается циркуляционный насос для отопления.

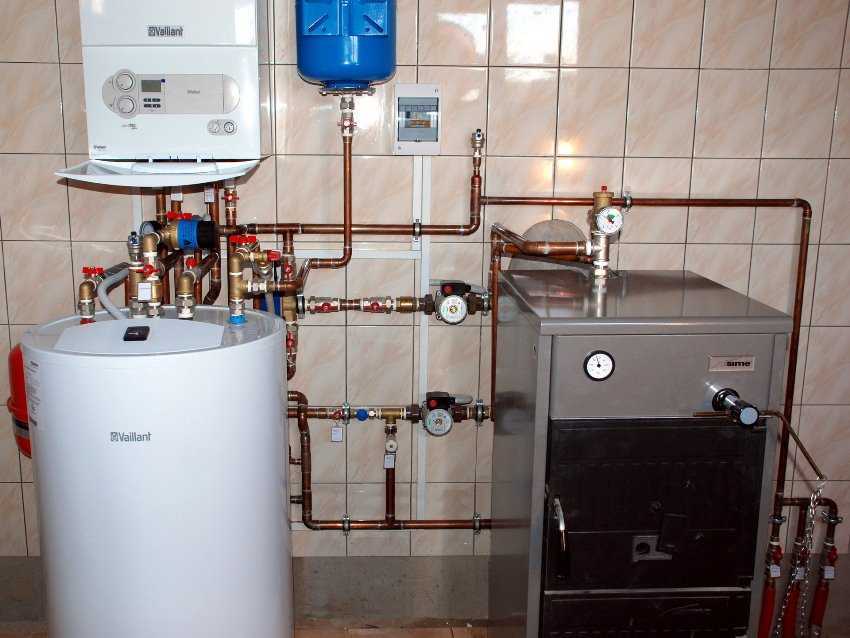

Пример установленного циркуляционного насоса

От этого элемента отопительной системы зависит уровень комфорта людей, проживающих в доме, поэтому к его выбору следует отнестись очень ответственно.

Показания к применению циркуляционных насосов

Неравномерный обогрев всех помещений дома – это довольно распространенная проблема. В случаях, когда отопительный котел работает, что называется, в полную силу, а в наиболее отдаленных комнатах прохладно, следует принять меры по улучшению ситуации.

Для того чтобы обеспечить равномерное распределение теплоносителя по системе отопления, можно сделать следующее:

  • Увеличить пропускную способность труб системы, заменив их большими по диаметру;
  • Оставить трубную разводку без изменений и установить циркуляционный насос.

Первое решение имеет право на существование, ведь оно позволяет решить вопрос с неравномерным отоплением очень действенно.

Разные виды циркуляционных насосов

Выбирая этот способ необходимо понимать, что он понесет за собой большие траты, ведь придется сначала демонтировать старый трубопровод в доме, а потом устанавливать новый. Цена циркуляционного насоса будет дешевле, чем покупка и монтаж труб, к тому же благодаря его установке не будут образовываться воздушные пробки, которые тоже могут повлиять на качественный обогрев в частном доме.

Как работают циркуляционные насосы

Насосы для систем отопления дома обеспечивают принудительное движение теплоносителя в системах обогрева домов. Устройство представляет собой корпус из нержавеющей стали и электромотор, который и принуждает теплоноситель двигаться. Процесс движения теплоносителя возникает из-за центробежных сил, возникающих от движения лопастей на валу двигателя. При выборе мощности насоса необходимо предусмотреть сопротивление всех элементов отопительной системы (трубопровод, батареи и др.).

Виды насосов

Тепловые насосы для отопления подразделяются на «мокрые» и «сухие». Сухие типы отличает невзаимодействующий с теплоносителем ротор. Их рабочая камера разделена от электромотора уплотнительными кольцами из нержавейки. При запуске циркуляционного насоса кольца вращаются, образуя водяную прослойку между собой.

Потому как давление в трубопроводе до и после насоса разное, тонкая прослойка герметизирует стык между ротором и двигателем.

Установка насосов сухого типа, предполагает наличие отдельного помещения желательно с хорошей звукоизоляцией, так как их работа сопровождается громким шумом. КПД таких агрегатов 80%.

Стоит отметить, что сухие тепловые насосы для отопления могут быть вертикального, горизонтального и блочного исполнения. Горизонтальные насосы монтируются в горизонтальном положении, при этом нагнетательный патрубок находится на корпусе, а всасывающий на фронтальной части.

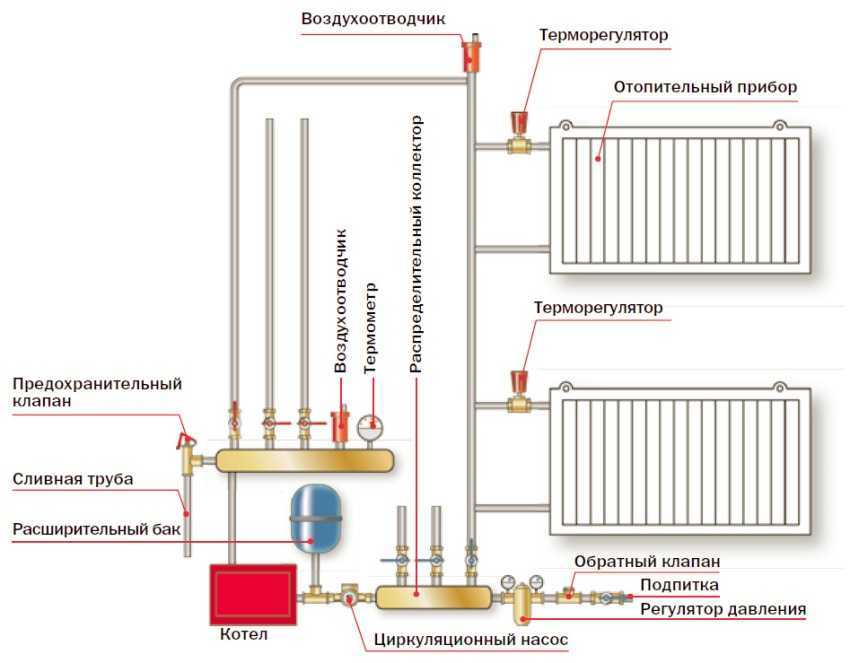

Схема устройства системы отопления

Мотор вертикальных агрегатов находится в вертикальном положении, а патрубки расположены соосно. Блочные насосы отличаются нагнетательным патрубком на корпусе, и всасывающим на одной оси с валом. Конструкция сухих насосов не допускает их использование в пыльных средах. Все из-за того, что пыль, или мелкие частицы могут стать причиной повреждения уплотнительных колец.

В мокрых типах насосов ротор контактирует с теплоносителем. Для того чтобы отделить статор, находящийся под напряжением, от ротора, расположенного в водной среде, используется герметичный стакан из нержавейки. Мокрые насосы для систем отопления, в большинстве своем, обладают бронзовым корпусом и керамическим ротором. Такие агрегаты отличаются низким шумом, а также не потребуют частого обслуживания. Производительность мокрых насосов гораздо ниже по сравнению с сухими – 50%.

Куда лучшее установить насос?

Мнения в вопросе установки насоса на подачу или обратную трубу существенно расходятся. Некоторые эксперты утверждают, что монтаж насоса доступен только на обратную трубу, другие же считают, что место установки не влияет на эффективность работоспособности.

Сторонники идеи установки на «обратку» аргументируют свою позицию следующими утверждениями:

температура нагревания на подаче существенно выше

Здесь важно учитывать предельные температуры определенного циркуляционного насоса, чтобы устройство прослужило много лет;
статистическое давление выше, за счет чего насос работает быстрее и с минимальными усилиями.. По факту циркуляционные насосы допускается монтировать двумя способами

Это не влияет на эффективность работы агрегата и скорость прогрева помещения. Это объясняется следующими принципами:

По факту циркуляционные насосы допускается монтировать двумя способами. Это не влияет на эффективность работы агрегата и скорость прогрева помещения. Это объясняется следующими принципами:

  • температурный максимум для работы агрегата – 115 градусов. Вы редко встретите в частном доме нагрев отопительной системы свыше 90 градусов (область установки котла). Выше температура не поднимается, поэтому решение по выбору способа врезки остается за вами;
  • показатели плотности не отображаются на эффективности работы циркуляционного насоса;
  • статическое давление сохраняется примерно на одном уровне, независимо от способа крепления.

Устройство и технические параметры насоса

Конструкция оборудования включает корпус, к которому присоединяется улитка, а к улитке – трубы контура. Корпус оснащен электродвигателем с платой управления и клеммами, чтобы подсоединять провода электросети. Для движения воды по магистралям системы применяется ротор с крыльчаткой: с его помощью вода засасывается с одной стороны, а с другой стороны нагнетается в трубы контура.

Выбирать циркуляционный насос следует, исходя из следующих технических параметров:

  1. Производительность устройства (расход) – представляет объемную величину, численно равную максимальному объему воды, прокачиваемого за один час времени через прибор.
  2. Напор – представлен максимальным значением гидравлического сопротивления, оказываемого всеми элементами отопительных контуров по отношению к движению теплоносителя, и способного для преодоления насосом. Измеряется в метрах.
  3. Характеристика прибора – представляет производственную величину, которая определяет взаимосвязь напора устройства и его производительность.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

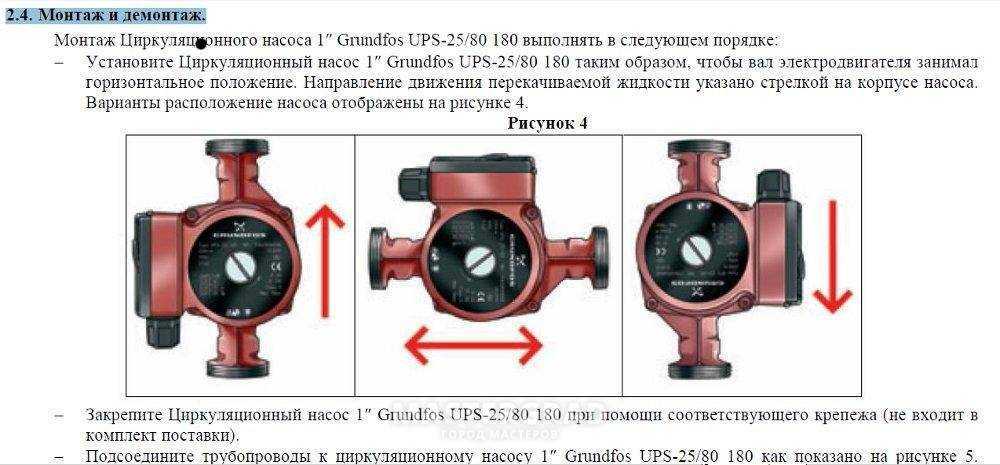

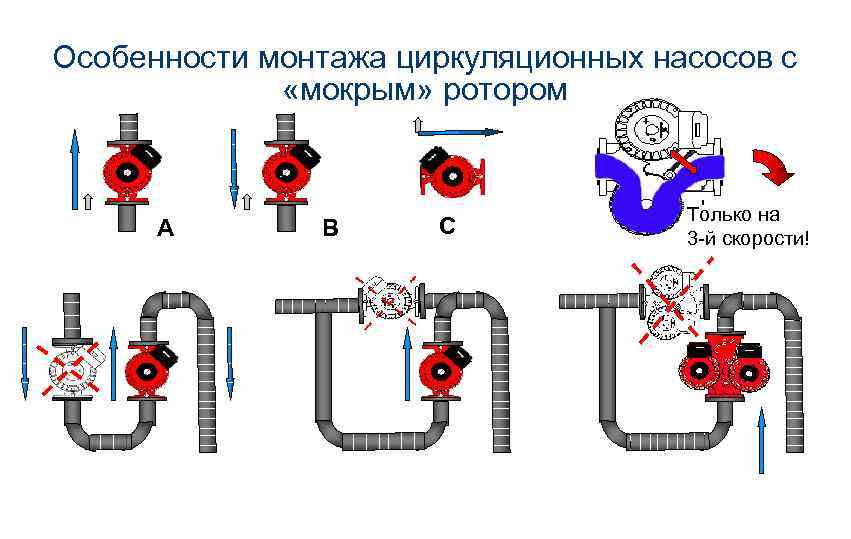

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Циркуляционный или повысительный насос?

Главное отличие таких насосов заключается в функции, которую они выполняют. Циркуляционный обеспечивает принудительную циркуляцию ресурса, а повысительный – увеличивает давление в трубопроводе на конкретных участках системы.

Касательно повысительного (нагнетательного) насоса, то принцип его работы заключается в точечном поднятии давления. Увеличение происходит на конкретном требуемом участке. Такие агрегаты относятся к узкопрофильному классу оборудования, поэтому на рынке не так много моделей. Но все же существуют лидеры, пользующиеся огромной популярностью:

  • AC159-160A AQUARIO;
  • PB WILO;
  • GRUNDFOS UPA 15-90.

Наиболее широкой востребованностью пользуются насосные агрегаты, способные обеспечить рост давления с 0,2 до 1 атм, итог – 0,8 атм. Но нередко бывают ситуации, когда нужно повысить давление на более высокую отметку. Тогда используются целые нагнетательные станции, повышающие давлении на более чем 3 атм. В таком случае станции отличаются более сложной структурой и несколько другим принципом работы.

Принцип работы и назначение насоса

Основная проблема жителей последних этажей многоквартирной постройки и владельцев загородных коттеджей — это холодные батареи. В первом случае теплоноситель просто-напросто не доходит до их жилья, а во втором — не обогреваются самые дальние участки трубопровода. А все это из-за недостаточного давления.

Когда необходимо применять насос?

Единственным правильным решением в ситуации с недостаточным давлением будет модернизация отопительной системы с теплоносителем, циркулирующим под действием силы гравитации. Здесь поможет установка насоса. Основные схемы организации отопления с насосной циркуляцией рассмотрены здесь.

Этот вариант будет эффективен и для владельцев частных домов, позволяя ощутимо уменьшить расходы на отопление. Существенное преимущество такого циркуляционного оборудования — возможность менять скорость движения теплоносителя. Главное, не превышать максимально допустимые показания для диаметра труб своей отопительной системы, чтобы избежать излишнего шума при работе агрегата.

Так, для жилых комнат при условном проходе труб в 20 и более мм скорость составляет 1 м/с. Если установить этот параметр на самое высокое значение, то можно за максимально короткое время прогреть дом, что актуально в случае, когда хозяева были в отъезде и постройка успела остыть. Это позволит получить максимальное количество тепла при минимальных затратах времени.


Насос — важный элемент системы обогрева дома. Он помогает повысить ее эффективность и снизить траты топлива

Принцип работы прибора

Циркуляционный агрегат функционирует за счет электродвигателя. Он забирает нагретую воду с одной стороны и подталкивает в трубопровод, находящийся с другой. А с этой стороны снова поступает новая порция и все повторяется.

Именно за счет центробежной силы тепловой носитель перемещается по трубам системы обогрева. Процесс функционирования насоса немного напоминает работу вентилятора, только циркулирует не воздух по комнате, а теплоноситель по трубопроводу.

Корпус устройства обязательно выполняется из устойчивых к коррозии материалов, а для изготовления вала, ротора и колеса с лопастями обычно используется керамика.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

  • В основные конструкционные узлы входят:
  • корпус;
  • ротор, передающий вращение от вала двигателя блоку турбины;
  • крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
  • средства уплотнения, изоляции от воды или теплоносителя;
  • основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

  1. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
  2. «сухого» типа (с сухим ротором);
  3. «влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Преимущества и недостатки

Напольные агрегаты, работающие на газовом топливе, имеют целый ряд плюсов:

  • простота и безопасность в процессе эксплуатации;
  • возможность автоматизации управления;
  • относительная дешевизна топлива;
  • достаточно высокий уровень КПД;
  • возможность обеспечения здания теплом и горячим водоснабжением.


Напольный газовый котел с чугунным теплообменником Из минусов газовых котлов, монтируемых на пол, следует назвать:

  • необходимость в организации под агрегат специально оборудованной комнаты или отдельного места с отличной вентиляцией;
  • наличие в котельной соответствующего дымохода;
  • подключение оборудования должно в обязательном порядке сопровождаться сертификатом и соответствующей разрешительной документацией от контролирующих органов.

В заключение

Определив так называемую рабочую точку “циркуляционника” (напор и подачу), остается подобрать в каталогах насос с близкой характеристикой. По производительности (Q) рабочая точка должна попадать в среднюю треть диаграммы (рис. 1).

Как подобрать циркуляционник для системы отопленияНельзя забывать, что рассчитанные параметры необходимы для действия системы при максимальной нагрузке. Такие условия встречаются крайне редко, наибольшую часть отопительного сезона потребность в тепле не так велика.

Поэтому, если есть сомнения, всегда нужно выбирать меньший насос. Это позволяет не только сэкономить при его покупке, но и снизить в дальнейшем расходы на электроэнергию.
