Как выбрать источник бесперебойного питания для циркуляционного насоса отопления

Популярные модели ИБП по приемлемой цене

Основные требования к ИБП возможность работы в широком диапазоне напряжений и наличие плавной синусоиды на выходе. Что налагает определенные требования к подбору оборудования.

Но многие производители рекомендуют использовать ИБП российского производства, которые отличаются относительно низкой ценой и хорошим качеством сборки. Для котлов годятся модели с номинальной мощностью до 600 Вт.

Примерная цена такой техники 8–10 тысяч рублей, запитывать от неё можно не только котёл и насос, но и иную сложную электронику.

TEPLOCOM-300

Цена от 10 000 рублей.
Мощность Вт/ВА 200/300Достоинства: Гарантия 5 лет, в инструкции есть разрешение на использование автомобильного аккумулятора.Недостатки: Неудобное крепление к стене, небольшой разбег входного напряжения

Inelt-Intelligent 500

Цена от 6 500 рублей
Мощность Вт/ВА 300/500Достоинства: Тихо работает от сети. Хорошее качество сборки. Переключение быстрое. Относительно не дорогой.Недостатки: при работе от аккумулятора греется, вентилятор слабый вследствие чего шумно работает. Многие меняют самостоятельно на более мощный.

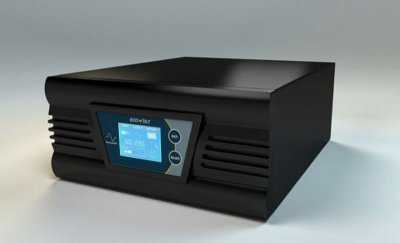

Ecovolt-612C

Цена от 9 500 рублей
Мощность Вт/ВА 600/800Достоинства: Вывод информации на дисплей, широкий диапазон входного напряжения, есть звуковое оповещение при разрядке АКБ.Недостатки: для работы в качестве стабилизатора должны быть подключены аккумуляторы. Сильно греется.

ИБПС-12-350K.2 on-Line

Цена от 12 500 рублей
Мощность Вт/ВА 350/600Достоинства: Автоматическое включение при появлении питания, даже если АКБ полностью разряжена. Входное напряжение от 150 до 260В очень удобно в районах с большим перепадом входного напряжения.Недостатки: Гарантия 2 года, можно было бы и до пяти лет продлить. Немного дороже аналогичных ИБП. Неудобно производить подключение к сети.

Имейте ввиду указанная мощность ИБП это номинал, но существует такое понятие как пусковая мощность, которая в короткий момент времени может превышать средние расчетные нагрузки в несколько раз, следовательно, нужно учитывать перегрузочную способность ИБП, вот об этом и стоит поинтересоваться у специалиста.

Как правильно установить прибор

Установка и монтаж ИБП не займёт много времени, но при этом необходимо руководствоваться некоторыми общепринятыми правилами.

Бесперебойники можно монтировать как на стену, так и устанавливать на полу. Те устройства, конструкция которых предусматривает напольную установку, нередко имеют довольно крупные размеры. Из-за крупных габаритов, такие ИБП очень редко приобретают для частных домов.

На устройство не должна попадать влага или пыль, поэтому лучше всего устанавливать прибор в специальный герметичный шкаф или щиток. Очень часто ИБП монтируют в подвале, чтобы сэкономить больше места. Прибор изначально, ещё с завода-изготовителя оснащается специальными креплениями, которые существенно упростят задачу. Для подключения бесперебойника к насосу, достаточно точно ознакомиться со схемой, которая часто поставляется в стандартной комплектации. Если же возникают проблемы, то лучше всего обратиться к специалистам.

Место установки

Размещать ИБП лучше возле существующих розеток. Если он не габаритный, то вовсе не обязательно его вешать на стену, достаточно размесить на ближайшей полке. Главное не закрывать вентиляционные отверстия.

При этом не забывайте о соблюдении правил ПУЭ. Минимальные расстояния от газовых труб до розеток, в том числе и до ИБП, должно быть не менее 0,5м.

По поводу размещения аккумуляторов. Модные AGM модели боятся повышенных температур более 30 градусов. А возле котла температура явно не будет комнатной.

Поэтому размещайте АКБ как можно дальше от труб отопления и горячего котельного оборудования.

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Автомобильные аккумуляторы или AGM, гелевые

Многие потребители часто используют для бесперебойника автомобильные аккумуляторные батареи, что делать категорически нельзя. Данные аккумуляторы пожаро и взрывоопасны.

Они рассчитаны на пусковые стартерные токи, и соответственно не дают той автономной работы, которая от них требуется. Поэтому здесь нужно применять специализированные аккумуляторы по технологии AGM или GEL-гелевые.

AGM имеют срок службы от 6 до 10 лет, а гелевые от 10 до 15 лет.

Также гелевые не боятся глубокого разряда.

Кроме того, обе модели пожаро и взрывобезопасны для любых помещений и не выделяют никаких газов. Стоят они конечно дороже, но если раньше цены отличались в разы, то сегодня можно найти модели с разницей всего в пару тысяч.

Автомобильные виды не рассчитаны на большое количество циклов заряда-разряда, а специализированные при регулярном разряде в 30% можно безболезненно подзаряжать до 700 раз!

То есть, обычного от машины, вам хватит максимум на полгода или один отопительный сезон, а AGM или гелевые, по идее должны прослужить не менее 10 лет.

Более того, в качественных ИБП изначально встроена защита от глубокого разряда. Соответственно это еще больше увеличит срок службы аккумулятора и обеспечит долговечность работы всей системы.

Только будьте внимательны и заранее, еще в магазине проверяйте дату выпуска АКБ. Она может быть явно не указана цифрами, и продавцы скромно умолчав об этом моменте, продадут вам старую залежавшуюся модель.

Вот например, таблица расшифровки даты выпуска батарей марки Ventura. Код GF11PJB6VVK3EA и его расшифровка по первым символам. Другие марки могут отличаться. Получается день выпуска: 2017-июнь-11.

Принцип работы и устройство

Все циркуляционные насосы имеют одну цель – запускать принудительную циркуляцию воды в замкнутой отопительной системе. Их устройство напоминает строение дренажного насоса, а корпус выполняется из сплава или металла, не поддающегося коррозии. Это может быть бронза, латунь, чугун, сталь или алюминий. Насос оснащен ротором и электродвигателем. Роторный вал выполняется из стали или керамики и имеет лопастное колесо – крыльчатку. Электродвигатель и приводит ротор в движение.

После установки в систему, циркуляционный насос за счет применения центробежной силы засасывает жидкость с одной стороны и нагнетает ее с другой. Вращением крыльчатки создается центробежная сила. Если насос работает равномерно, уровень воды в бачке будет статичным. Получается, что одного такого насоса недостаточно, чтобы поднять давление и улучшить отопление.

Именно в этом случае необходимо подключить циркуляционное оборудование. Оно поможет жидкости преодолеть то сопротивление, которое возникает на разных участках системы.

Критерии выбора резервного источника питания

Резервные источники питания, предназначенные для работы с насосами системы отопления должны выбираться по нескольким характеристикам:

• Мощность;
• Ёмкость аккумуляторной батареи;
• Время допустимой автономной работы;
• Возможность использования внешних батарей;
• Разброс входного напряжения;
• Точность напряжения на выходе;
• Время перехода на резерв;
• Искажения напряжения на выходе.

Выбирать ИБП для циркуляционного насоса следует по нескольким основным параметрам, определяющим из которых является мощность.

Определение требуемой мощности ИБП

Электродвигатель, являющийся составной частью насоса системы отопления, представляет собой реактивную нагрузку индуктивного типа. Исходя из этого следует рассчитывать мощность ИБП для котла и насоса. В технической документации на насос может быть указана мощность в ваттах, например, 90 W (Вт). В ваттах обычно указывается тепловая мощность. Чтобы узнать полную мощность требуется значение тепловой мощности разделить на Cos ϕ, который так же может быть указан в документации.

Например, мощность насоса (Р) равна 90W, а Cos ϕ 0,6. Полная мощность вычисляется по формуле:

Р/Cos ϕ

Отсюда полная мощность ИБП для нормальной работы насоса должна быть равна 90/0,6=150Вт. Но это ещё не окончательный результат. В момент запуска электродвигателя, его потребляемый ток возрастает примерно в три раза. Поэтому реактивную мощность следует умножить на три.

В итоге мощность ИБП для циркуляционного насоса отопления будет равна:

P/Cos ϕ*3

В приведенном примере мощность блока питания будет равна 450 ватт. Если косинус фи в документации не указан, тепловую мощность в ваттах следует разделить на коэффициент 0,7.

Емкость батарей

Ёмкость аккумуляторной батареи определяет время, в течение которого насос системы отопления будет работать при отсутствии сети. Встроенные в ИБП аккумуляторы обычно имеют небольшую ёмкость, определяемую, прежде всего, размерами устройства. Если источник резервного питания будет работать в условиях частых и длительных перебоев в электроснабжении, следует выбирать модели допускающие возможность подключения дополнительных внешних аккумуляторов.

Очень познавательный ролик о личном опыте человека, который столкнулся с приобретением инвертора для котла и насоса отопления, смотрите:

https://youtube.com/watch?v=-CrXgfcWRpQ

Входное напряжение

Стандарт сетевого напряжения 220 вольт предполагает допустимые отклонения ± 10%, то есть от 198 до 242 вольт. Это означает, что все устройства, используемые на территории Российской Федерации должны корректно работать в этих пределах. На самом деле в различных регионах, а особенно в сельской местности, отклонения и скачки напряжения могут значительно превышать эти величины. Перед приобретением ИБП для насоса отопления очень полезно будет выполнить замеры напряжения сети неоднократно, в течение суток. В паспорте на источник резервного питания указываются допустимые пределы напряжения на входе, при которых устройство обеспечивает напряжение на выходе близкое к номиналу.

Напряжение на выходе и его форма

Если параметры напряжения на выходе бесперебойника укладываются в допустимые 10 процентов, то для питания насоса системы отопления это устройство вполне подойдёт. Время, которое требуется плате управления, чтобы переключиться на питание от аккумулятора обычно не превышает десятков микросекунд. Для электродвигателя этот параметр не критичен.

Очень важным параметром ИБП, необходимым для корректной работы насоса системы отопления, является форма выходного сигнала. Электродвигатель насоса требует гладкой синусоиды, которую из всех моделей источников резервного питания может обеспечить только устройство двойного преобразования или on-line ИБП. Кроме идеальной синусоиды на выходе, данный источник так же выдаёт точную величину напряжения и частоты.

При установке ИБП для насоса отопления следует руководствоваться некоторыми правилами:

• Температура в помещении должна соответствовать величинам, указанным в документации;
• В помещении не должно быть паров едких реагентов и горючих жидкостей;
• Контур заземления должен быть выполнен в соответствии с правилами эксплуатации электроустановок.

Разновидности бесперебойных источников питания

По принципу работы источники питания делятся на такие виды:

Резервный ИБП с внешней аккумуляторной батарей. Чем выше количество внешних источников, тем дольше проработает устройство.

1. Резервные. Если погрешность напряжения лежит в пределах нормы, устройство работает от сети. При превышении допустимых значений прибор начинает питаться от аккумулятора. Получаемый от батареи ток попадает в инвертор, где его напряжение повышается до 220 В. Поступающая от сети электроэнергия проходит через фильтр, блокирующий импульсные помехи и короткие выбросы. График изменения напряжения отличается от классической синусоиды, требуемой для питания асинхронных двигателей.
2. Линейно-интерактивный. Бесперебойник отличается более сложным строением. В электроцепь входят те же узлы, которые присутствуют в резервном источнике. Однако конструкция включает стабилизатор, сглаживающий перепады напряжения. Деталь имеет вид трансформатора с переключающимися обмотками. Это помогает расширить диапазон входного напряжения. Некоторые недостатки, свойственные предыдущему типу, все же присутствуют.
3. Двухэтапного преобразования. Конструкция прибора сильно отличается от строения предыдущих типов бесперебойников. В таких устройствах ток проходит двойное преобразование. Напряжение попадает в фильтр, откуда перенаправляется в первый преобразователь. Здесь стабилизируется мощность, ток выпрямляется и подается в аккумулятор. При прекращении питания от сети батарея активируется моментально. Она соединена со входом инвертора. Здесь постоянное напряжение превращается в переменное.

Емкость батарей

Ёмкость аккумуляторной батареи показывает временной промежуток, на протяжении которого насос отопительной системы будет функционировать при отсутствии сети.

Чаще всего емкость у встроенных в ИБП аккумуляторов — небольшая, зависит она, в первую очередь, от размера устройства.

Если источник резервного питания будет работать в условиях, где наблюдаются частые и длительные перебои в электроснабжении, тогда нужно отдавать предпочтение моделям, к которым можно подсоединить вспомогательные внешние аккумуляторы.

Про виды стабилизаторов и ИБП для газовых котлов можно прочитать на этой странице.

Нюансы сборки фильтра внешних гармоник

А поможет нам в этом так называемая гармоничная система для фильтров напряжения.

Вы и здесь можете проявить инициативу и сделать её самостоятельно, но лучше всё-таки хотя бы для начала установить и найти проверенную схему. Такие фильтры состоят из различных резисторов, трансформаторов и других вспомогательных устройств.

Читайте так же:  Разберем, как выбрать ИБП для газового котла

Правильно собранная система должна гарантированно стабилизировать любой из источников электрического тока.

Впрочем, схема такого фильтра несложна, её можно увидеть ниже.

Главная трудность здесь заключается в расчёте параметров. Элементы же контура рассчитываются и делаются идентично, лишь собираются разными способами — один последовательный, другой параллельный, однако в обоих случаях настраиваются на частоту 50 Гц.

Следует выполнить расчёт параметров катушек индуктивности под имеющийся в наличии сердечник.

В сердечнике также понадобится сделать зазор между витками.

Формулы для расчёта параметров следующие:

1. Зазор в миллиметрах = 1,257E-3 * макс. сила тока в амперах * количество витков.
2. Количество витков = 1,257E6 * макс. сила тока в амперах * индуктивность дросселя в Гн * площадь сечения сердечника в квадратных миллиметрах — результат округляем до большего
3. Для последовательного контура: максимум силы тока в амперах равен 1,4 * {мощность нагрузки, Вт} / 220 В.
4. Для параллельного контура: максимум силы тока в амперах равен 1,4 * 220 В/ 28 * {частота сигнала, Гц – 50 Гц} * { индуктивность дросселя, Гн}.

Основные типы источников бесперебойного питания

Этот вид ИБП оснащен функцией стабилизации и разделяется на подклассы:

Линейные

ИБП работающие по системе Bypass. Входное напряжение сразу преобразуется в постоянное, с помощью выпрямителя. Затем, имея на входе резервный блок аккумуляторных батарей, в дело включается обратный преобразователь (см. иллюстрацию).

На выходе всегда стабильные параметры напряжения, резервная система как бы не замечает падения напряжения. Основное преимущество – у таких ИБП отсутствует понятие «время переключения на резервное питание». Оно есть всегда.

Недостатки: относительно малый КПД (потери на двойное преобразование, которое присутствует всегда) и повышенный износ аккумуляторных батарей. Кроме того, такие устройства относительно дороги.

Линейно интерактивные

Источники бесперебойного питания являются компромиссным решением между недорогими и неэффективными резервными схемами, и неэкономичными линейными.
По сути, это устройство два в одном. На входе установлен стабилизатор напряжения (как правило, на основе автотрансформатора).

Когда его схема не справляется с разбросом параметров, либо входное напряжение вовсе отключается, интерактивный ИБП коммутирует переключатель на преобразователь напряжения, работающий от аккумуляторов.

В этом и есть основной недостаток устройства: для переключения требуется время, пусть и небольшое – несколько миллисекунд. Это создает дополнительную нагрузку на двигатель насоса и схему контроллера котла.

Схема подключения

Рассмотрим схему подключения бесперебойника с двумя аккумуляторами. В данном случае батареи соединяются параллельно, что позволит увеличить их суммарную ёмкость. Рассчитаем время работы и стоимость такой системы.

Схема подключения бесперебойника к системе отопленияОбратите внимание! С увеличением количества АКБ возрастёт их общая ёмкость и увеличится время работы насоса отопления и дополнительных приборов, которые подключены к ИБП.

С увеличением мощности подключённых приборов будет увеличиваться время их работы в автономном режиме. Сам насос при работе в стандартном режиме имеет мощность 50 ватт, в таком случае две мощные батареи обеспечат 50 часовую работу прибора. Если к ИБП подключить ещё родного потребителя, например, лампочку, мощностью 100 ватт, то время их автономной работы уменьшится до 18 часов. При нагрузке в 500 ватт в час две новые заряженные АКБ полностью потеряют заряд через 5 часов работы.

Бесперебойник с аккумуляторными батареями

https://youtube.com/watch?v=zZV_1jCi95A%3F

Зачем насосу отопления бесперебойное питание?

Ответить на поставленный вопрос достаточно просто. Бесперебойник для циркулярного насоса крайне необходим. Прежде всего, эффективная работа всех систем подвода воды, а также отопления – очень важный фактор для комфортной жизни каждого человека. Их отказ или поломка могут вызвать массу недовольств и нанести большой ущерб всему дому. Именно поэтому ставится вопрос об их бесперебойном питании на случай какой-либо аварии. Любой бесперебойник играет для системы циркуляции две важнейшие роли:

1. Первая – это стабилизация напряжения;
2. И самая важная – его подача на устройство.

А ведь потребность в данном агрегате действительно высока, учитывая частые перепады напряжения и периодические аварии в электросетях – можно сказать, что простаивать он не будет.

Каждый насос отопления действительно нуждается в бесперебойнике, поэтому, если вы ещё не купили его, стоит задуматься об этом уже сегодня.

Виды ИБП

Выделяют три типа прибора.

Резервный

Источник аварийного питания обеспечивает систему электричеством от сети. Если в работе последней возникают неполадки, устройство переключается на аккумулятор.

Постоянное напряжение с последнего поступает в преобразователь, где медленно меняется на переменное. Величина постепенно возрастает с номинальной до 220.

Фильтр блокирует импульсные помехи, мешающие стабильной эксплуатации.

Резервный источник имеет три преимущества над аналогами:

• Коэффициент полезного действия порядка 95%, иногда выше.
• Тихая работа, малое выделение тепла в окружающую среду.
• Дешевизна устройства.

Но также есть недостатки:

• Долгое переключение после потери прямого питания.
• Искажение напряжения.
• Нет возможности настроить амплитуду или частоту.

Интерактивный источник бесперебойного питания

Также известен как линейный. Он имеет одно отличие от резервного: вместо преобразователя установлен стабилизатор.

В его схеме размещён автоматический трансформатор, задействующий различные обмотки при изменении напряжения на входе в устройство.

Это помогает получить почти идентичный начальному выходной показатель. Система более продвинута в плане эксплуатации, но также включает преобразователь и фильтр.

Преимущества интерактивного ИБП:

• КПД до 95%.
• Тихая работа.
• Применение автоматического трансформатора.

К минусам относят:

• Долгое включение устройства при аварии электросети.
• Малую точность устройства.
• Далёкую от синусоиды форму напряжения.
• Частотные отклонения в некачественных моделях.

ИБП с двойным преобразованием и подключением внешнего аккумулятора

Эта конструкция значительно отличается от предыдущих. Инверторный источник бесперебойного питания выпрямляет напряжение, откладывая энергию в конденсаторы.

Фото 1. Источник бесперебойного питания модели Smart 312 для циркуляционного насоса, мощность 300 Вт, производитель — «Ecovolt».

Вторая часть прибора повторяет преобразование, переводя постоянный ток в переменный. Батареи, содержащие заряд, начинают отдавать его при резком скачке напряжения. Процессом управляет микроконтроллер со встроенным генератором. Последний, обычно, делают из кварца. Это увеличивает точность прибора, стабилизирует частоту.

Важно! Двойное инвертирование способствует получению синусоидального показателя, что является весьма важным для длительной эксплуатации. ИБП также должен включать аккумулятор, который заряжается при питании от сети

Допускается конструкция с отсоединяемой батареей. Последнюю в этом случае наполняют отдельно, а бесперебойник просто пропускает ток

ИБП также должен включать аккумулятор, который заряжается при питании от сети. Допускается конструкция с отсоединяемой батареей. Последнюю в этом случае наполняют отдельно, а бесперебойник просто пропускает ток.

Источники этого вида имеют следующие плюсы:

• Устройство способно работать в широком диапазоне значений, преобразуя напряжение.
• Большая точность при стабилизации показателей.
• Быстрое включение при потере питания от сети.
• Совпадение с частотой работы насоса.
• Отсутствие помех, несмотря на отсутствие фильтра.
• Форма напряжения близка к идеальной.

Недостатки: дороговизна и сильный шум от вентилятора.

Как сделать бесперебойник для насоса отопления своими руками?

При наличии нужных навыков собрать прибор самостоятельно можно. Устройство создается на основе инвертора. Специальный фильтр помогает получить ровную синусоиду. Превратить ступенчатое напряжение в постоянное помогает преобразователь.

Для получения более точных параметров при сборке ИБП соблюдают такие правила:

1. Автомобильные АКБ не используют. Минимальная емкость заряженной батареи должна превышать 100 А*ч.
2. При регулярных длительных отключениях электроэнергии в систему встраивают генератор. Отопительное оборудование приобретает 2 режима работы. Днем оно функционирует, питаясь от генератора, ночью — от ИБП.
3. Для увеличения длительности автономной работы подключают 2-5 батарей одинаковой емкости. При параллельном соединении увеличивается емкость, напряжение не повышается. При последовательном подключении все происходит наоборот.
4. Аккумуляторные батареи не устанавливают близко друг к другу. Детали размещают в котельной с нормальной температурой воздуха. При нагревании или охлаждении батареи быстро выходят из строя.

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Дело в том, что для первоначального запуска таким экземплярам требуется минимум 190В, а уже затем, в случае дальнейшей просадки, они могут вытягивать как 180В так и 170В, а может и ниже.

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

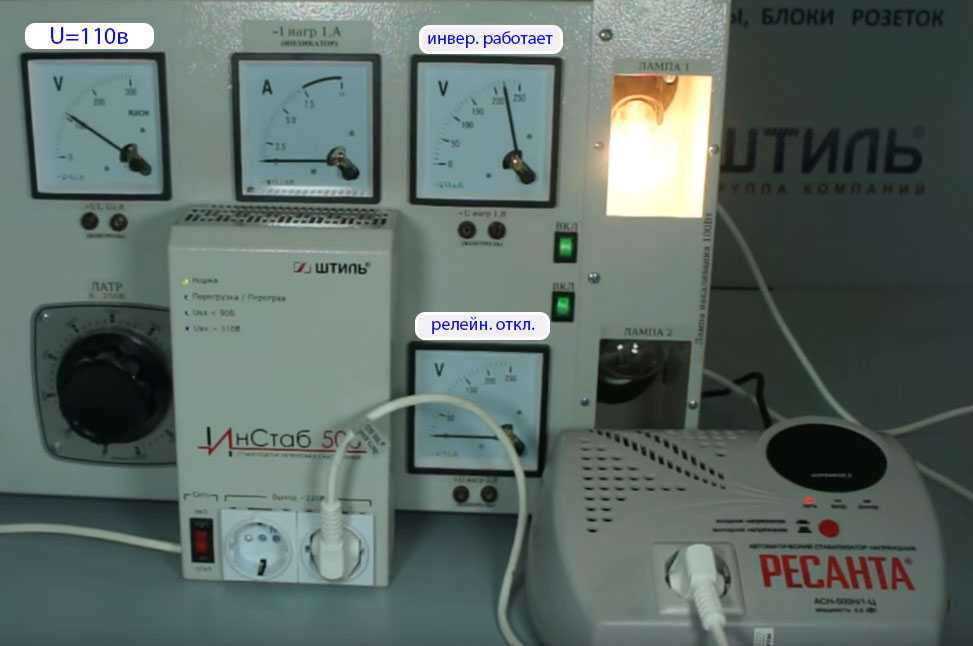

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.

Электродные агрегаты

Электродные проточные котлы Галан не требуют получения разрешения на установку в соответствующих государственных органах.

Принцип работы

Согласно правилам индукции температурные показатели жидкой среды повышаются. Ионы курсируют от положительных электродов к отрицательным, а те, в свою очередь, обмениваются полюсами, что приводит к колебанию ионов и, как следствие, выработке энергии.

Как становится понятно, роль нагревателя, с которым взаимодействуют котлы для обогрева Галан, выполняет жидкость.

Преимущества

Основным преимуществом таких агрегатов является их экономичность, которая превышает аналогичный показатель у ТЭНовых образцов на 40 %. Это стало возможным, потому что удалось сократить потери тепла при подогреве промежуточного материала.

Требования

Используемый теплоноситель должен обладать соответствующей удельной проводимостью (в данном случае 2950 – 3150 ОМхсм при температурных показателях в 20 °С). Рекомендуется проводить запуск котла на специальной незамерзающей жидкости Аргус-Галан. Если решено использовать дистиллированную воду, ее необходимо подсаливать из расчета 5 г соли на 100 л жидкости.

Чтобы электродные высококачественные котлы Галан смогли прослужить долго и эффективно, отопительная система должна быть замкнутой, двухтрубной (диаметр 32 – 40 мм) с верхним разливом, открытого типа, с подающим стояком высотой не менее 2 м и количеством теплоносителя из расчета 12 л на 1 кВт. Такая схема даст возможность агрегату полноценно выполнять свои функции.

Сфера применения

Электродные котлы в состоянии качественно и эффективно обогреть помещения, общая площадь которых варьируется от 80 до 800 м². Лучше всего для данной цели подойдут серии товара «Очаг», «Гейзер», «Вулкан» с рабочей мощностью от 2 до 25 кВт.

Эти изделия отличаются компактными габаритами и небольшим весом (от 1,5 до 5,7 кг). Средний срок службы таких теплогенераторов составляет не менее 5 лет.

Противопоказания

Данный тип оборудования не годится для подключения к системе обогрева теплых полов, теплиц, бассейнов, лестничных пролетов и крыш. Его не используют в тандеме с чугунными радиаторами и оцинкованными трубами. Над таким котлом не рекомендуют монтировать трубы из полипропилена или металлопластика.
