Как сделать отопление в частном доме правильно самому без насоса

Организация отопления домашней системы без насоса

Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться

Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия

Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.

Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

Контура с естественным движением воды просты и надёжны, но для их эффективного использования нужна правильно построенная система. Для второго же способа используется насосное оборудование, которое, создавая давление, заставляет воду перемещаться.

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

Любой из этих видов котлов может использоваться в системе отопления частного дома без насоса, но наиболее популярным является газовый и твердотопливный.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Конструктивное исполнение насосов для отопительных систем

В зависимости от конструкции все нагнетающие агрегаты систем отопления разделяются на два типа:

• сухие циркуляционные насосы;
• насосы с мокрым ротором.

Оба типа устройств достаточно эффективны в обогревающих трубопроводах и имеют как достоинства, так и недостатки.

Насосы сухого типа

В устройствах с сухим ротором электродвигатель вынесен за пределы корпуса насоса В таких агрегатах ротор не контактирует с рабочей жидкостью, поскольку все элементы электродвигателя отделены от рабочей камеры устройства уплотнительной системой специального типа. Она состоит из отполированных, тщательно подогнанных друг к другу металлических колец. Чтобы устранить трение, между элементами уплотнения постоянно находится тонкая плёнка жидкости, которая играет роль смазки. Именно она и предотвращает повреждение колец уплотнителя.

В зависимости от расположения отдельных элементов конструкции сухие помпы отопительных систем можно разделить на три типа:

• помпы консольного типа;
• вертикальные центробежные насосы;
• блочные насосы.

Всасывающий патрубок консольных циркуляционных насосов находится на внешнем краю улитки, тогда как нагнетательная часть вынесена в противоположную сторону. Особенностью агрегатов второго типа является расположение электродвигателя в вертикальной плоскости, что позволяет значительно повысить производительность устройств.

Устройство циркуляционного насоса с сухим ротором

Насосы с сухим ротором имеют многочисленные достоинства:

• длительный срок эксплуатации;
• высокая производительность;
• КПД приближен к 80%;
• возможность работы при утечке теплоносителя;
• высокая ремонтопригодность;
• относительно низкая стоимость;
• надёжность;
• возможность монтажа в любом положении.

Вместе с тем повышенный уровень шума агрегатов данного типа не позволяет устанавливать их в жилых помещениях. К минусам также относятся требования к чистоте теплоносителя и необходимость в периодическом обслуживании и смазке подвижного уплотнения.

Циркуляционные насосы с мокрым ротором

Достоинства циркуляционных насосов с мокрым ротором открыли широкие перспективы для их использования в автономных отопительных системах Ротор и рабочее колесо насосов этого типа находятся в перекачиваемом теплоносителе, который отлично справляется не только со своей основной функцией, но и с охлаждением деталей электродвигателя. Статор электродвигателя помпы отделён от ротора герметичным стаканом, выполненным из немагнитной стали или углеродного волокна. Агрегаты «мокрого» типа предназначены для работы в системах со стабильным, редко меняющимся расходом жидкости. Наличие блока управления позволяет варьировать количество подключённых обмоток, и соответственно, менять производительность насоса. Выбор оптимального режима работы положительным образом влияет на экономичность агрегата.

К достоинствам агрегатов «мокрого» типа можно отнести:

• низкий уровень шума;
• нет необходимости в смазке;
• эффективный способ охлаждения;
• простота обслуживания и монтажа;
• сравнительно низкая цена агрегата и запчастей;
• длительный срок эксплуатации.

Насосы с мокрым ротором не лишены и недостатков в виде низкого КПД (немногим больше 30%), неспособности агрегата к работе без теплоносителя и требованиям к горизонтальной ориентации вала ротора во время работы.

Особенности конструкции по способу подключения

Фланцевое подключение чаще всего используется в моделях насосов повышенной мощности В трубопроводах коммунальных и промышленных магистралей чаще всего используются циркуляционные насосы с сухим ротором, как более производительные и мощные устройства. Их подключение выполняется преимущественно фланцевым соединением, а для установки может использоваться как общая опорная рама, так и специально обустроенный фундамент. Вместе с тем производители выпускают и устройства, предназначенные для встраивания в автономные системы отопления. Как правило, все они имеют повышенную мощность и производительность, а их установка не требует специального крепления.

В комплект поставки насосов с муфтовым типом подключения обязательно входят крепёжные элементы

Муфтовые присоединения циркуляционных насосов характерны для маломощных агрегатов мокрого типа с прямопоточным движением теплоносителя, которые могут встраиваться непосредственно в трубопровод. Такие устройства представлены широким рядом бытовых центробежных насосов, тогда как мощные промышленные агрегаты с фланцевым соединением требуют дополнительного крепления трубопровода при помощи консоли и фундамента.

Куда врезать насос, на подучу теплоносителя или обратку?

В прошлой статье я затрагивал этот вопрос, здесь повторюсь и дополню. Практики считают, что нет принципиальной разницы, куда врезать циркуляционный насос на подачу теплоносителя или в обратку. Современные насосы для циркуляции не боятся напора и прекрасно работают и там и там.

Однако, на практике, чаще приходится ремонтировать, насосы, установленные на прямую подачу теплоносителя в системах с твердотопливными котлами отопления. Именно в них, происходит длительное закипание системы и выход из строя циркуляционного насоса.

Вернемся к теме статьи и посмотрим два варианта врезки циркуляционного насоса.

Проектируем самотечную систему

Лучший вариант, где можно применить отопление с естественной циркуляцией — одноэтажное здание небольшой площади. В нем должно быть чердачное помещение, где ставится расширительный бак. Циркуляция возникает благодаря разности плотности воды в подающем и обратном трубопроводе (горячая вода легче холодной, она поднимается вверх, по мере остывания — опускается).

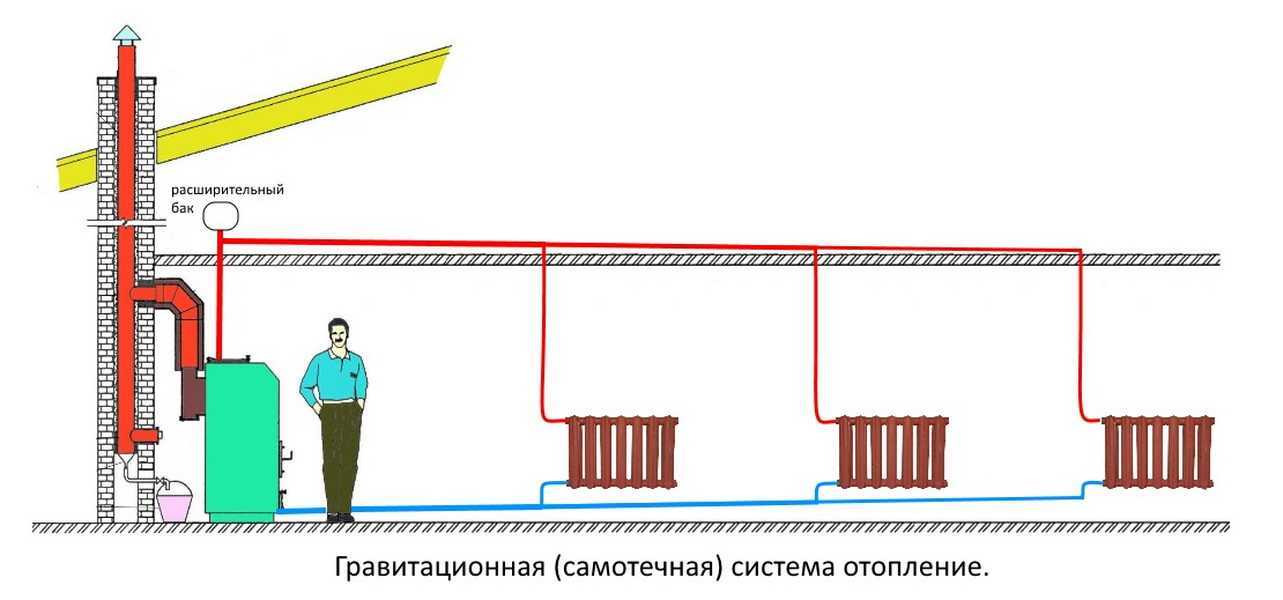

Схема самотечного отопления

Интересно! Насколько велика разница в весе воды разной температуры, чтобы говорить о том, что такое движение возможно? Для примера — вес одного куба воды с температурой 90 °С — 965,3 кг, а вес воды с температурой 30 °С — 995,7 кг. Разница существенная.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Расчет параметров системы отопления с естественной циркуляцией: как добиться бесперебойной работы?

Система отопления с естественной циркуляцией жидкости представляет собой замкнутое устройство гравитационного (самотечного) типа, позволяющее обогреть помещения в частном доме независимо от электропитания.

Такое преимущество конструкции даёт возможность использовать её в регионах с проблемами или полным отсутствием центральной электрической сети. Система экономична, но для её правильного функционирования потребуется сделать точные расчёты.

Описание системы отопления циркуляционного типа без насоса

Устройство водяного отопления, работающее самотеком, включает нагревательный элемент (котёл), трубы, прокладываемые разными способами, расширительный бак и радиаторы.

Принцип действия

Роль теплоносителя в контуре играет вода, которая движется по трубам под влиянием термодинамических сил. Принцип действия системы основывается на разнице физических свойств горячей и холодной воды.

Пока работает котёл, в трубах всегда есть горячая вода, которая постепенно остывает, проходя по контуру и отдавая тепло в окружающую среду.

Плотность и масса воды при нагреве уменьшается, поэтому она легко вытесняется вверх остывшей жидкостью.

После достижения верхней точки контура, горячая вода распределяется по трубам, соединённым с радиаторами, отдаёт тепло через материал батарей, а затем по нижней части контура стекает к котлу, где снова нагревается.

Достоинства установки

Основными достоинствами отопительного контура гравитационного типа являются:

• простота установки и использования;
• высокая отдача тепла и стабильность микроклимата помещений;
• экономичность ресурсов при условии качественного утепления строения;
• отсутствие шума;
• полная независимость от электричества;
• редкие поломки и долгий срок службы при условии проведения периодических профилактических мероприятий.

Справка! Сконструировать систему отопления с естественной циркуляцией можно самостоятельно. Правильный расчёт параметров, выбор схемы контура и грамотная установка всех компонентов гарантирует срок работы конструкции до 35 лет.

Главный недостаток — конструкция может отопить частные дома площадью не более 100 м 2 , имеющих радиус около 30 м.

Существует ещё несколько недостатков, ограничивающих применение самотечной конструкции:

• обязательное наличие чердака для установки расширительного бачка;
• медленный обогрев помещений;
• необходимость утепления контура в неотапливаемых местах для предотвращения замерзания воды в трубах.

Разновидности отопительных систем с естественной циркуляцией

Конструкции могут быть реализованы в однотрубном или двухтрубном вариантах. По типу систем выделяют закрытые и открытые схемы установок. Правильно выбранный вид схемы обеспечит её максимальную эффективность.

Закрытый тип

Циркуляционная конструкция закрытого типа получила широкое распространение в странах Европы, а в России только начинает приобретать популярность.

Принципиальная схема

После нагрева, вода под давлением поднимается к расширительному баку, поделённому на 2 части мембраной. Нижняя часть бака заполняется водой, которая сжимает газ (чаще азот или воздух), находящийся в верхней части над мембраной. Создаётся дополнительное рабочее давление, способствующее движению жидкости.

Фото 1. Закрытый тип системы отопления с естественной циркуляцией. Должен быть оснащен герметичным расширительным баком.

Особенности

Основная особенность конструкции закрытого типа — герметичность бака и создание дополнительного давления в трубопроводе. Иногда для закрытых схем используют циркулярные насосы, которые работают от электросети. Благодаря низкой потребляемой мощности насоса, временное отключение электричества не скажется на работе системы.

Плюсы и минусы

Главные преимущества закрытых отопительных схем связаны с их герметичностью. Благодаря этому система почти не страдает от воздушных пробок, меньше подвергается коррозии, расходует меньшее количество теплоносителя, в качестве которого можно использовать не только воду, но и антифриз. Схема не требует больших уклонов трубопроводов, особенно если используется насос.

Внимание! Основной минус конструкции — необходимость установки большого бака, для которого нужно место. Длительные перебои с электричеством приведут к снижению эффективности схемы с насосом

Система отопления с естественной циркуляцией

Системы водяного отопления по характеру движения теплоносителя делятся на 2 типа:

1. Система с принудительной циркуляцией;
2. Система с естественной циркуляцией.

Принудительную циркуляцию воды в системе отопления обеспечивает насосный агрегат, устанавливаемый отдельно или встроенный в отопительный котел. Естественная циркуляция реализуется за счет теплофизических свойств воды.

Принцип естественной циркуляции основан на возникновении движения воды разной плотности. Вода нагревается в котле и поднимается вверх по трубопроводу подачи. Так как вода – жидкость несжимаемая – порция горячей воды при подъеме сдвигает массив воды всей системы. При этом в котел поступает порция холодной воды, нагревается и вновь поднимается вверх. В результате образуется постоянный режим движения жидкости в сети за счет нагрева теплоносителя в котле. Циркуляция поддерживается уклоном трубопроводов.

Достоинство этого типа отопления – полная независимость от наличия электричества. Естественное отопление частного дома обладает и рядом недостатков:

1. Низкая скорость движения теплоносителя;
2. Сложность регулирования температуры системы;
3. Ограничения в выборе материалов для монтажа;
4. Исключительно открытый метод прокладки труб.

Схема обвязки приборов при естественной циркуляции – однотрубная, последовательная. Поэтому каждый радиатор в цепи холоднее предыдущего. Сооружение перемычки в этом случае невозможно. Низкая скорость воды снижает равномерность нагрева отопительных приборов – возле котла радиаторы горячие, последние в ряду – еле теплые.

 Регулировка температуры отопления возможна лишь укрупненная – регулирование размера потока на отдельный контур (группу радиаторов).

Ограничение в выборе материала вызвано необходимостью использования труб диаметром не менее 40 мм. Трубы меньшего диаметра могут практически прекратить циркуляцию. Применение полимерных труб не рекомендуется – они служат теплоизолятором, стальные же выступают в качестве поверхностей нагрева. В качестве отопительных приборов применяют чугунные радиаторы или регистры из стальных труб диаметром 70 – 100 мм.

Корректная работа насоса на отопление

Принудительная циркуляция в частном доме используется с целью прогрева всех труб отопительной системы. Все потребители системы должны получать достаточное количество тепла полноценного обогрева помещений. Это обеспечивается за счет достаточного напора. Под давлением в сопротивление гидравлической силе вода в трубах заполняет все точки системы. Расчеты оптимального давления лучше доверить профессиональным инженерам, которые могут просчитать все нюансы.

В случае с регулируемыми насосами в продаже вы найдете модели с вращениями ротора от 3 до 7 положений. Тогда в частном доме появляется возможность регулирования напора – уменьшение или увеличение, ориентируясь на температуру в помещении. Оптимальная скорость жидкости в системе рассчитывается и по упрощенной схеме:

• запустите систему отопления;
• зафиксируйте два температурных показателя – на входе в котел и на выходе;
• разница температур должна быть 10-20 градусов. Если этот показатель выше, рекомендовано увеличить скорость вращения. Если же температурная разница меньше 10 градусов, потребуется снижение напора;
• замерьте новые показатели через время.

В идеале средние показатели разницы должны быть в пределах 15 градусов в двух положениях. Скоростных режимов в устройстве может быть несколько. Чаще всего встречается 3 позиции, но может быть и больше. При настройках оптимального напора не рекомендовано переключать режимы при рабочем положении циркуляционного насоса. В этом случае отключите агрегат от системы, выберите другую позицию, после этого подключите снова.

Если у вас нет пирометра, определить температурные показатели можно только по установленным на магистрали термометрам. Ориентируйтесь на температурный диапазон с разницей 10-20 градусов. Если у вас не получается достигнуть показателя в этих показателях, циркуляционный насос на отопление подобран неправильно. Неэффективность системы оборачивается большим потреблением теплового источника и плохим прогревом помещения.

При неэффективной работе циркуляционного насоса вы сталкиваетесь с увеличенным расходом топлива. Также прослеживается большая нагрузка на отопительный котел. Вода должна быть оптимальной температуры – не слишком холодной или горячей.

Плюсы и минусы самотечных систем

Реализация отопления с естественной циркуляцией

Такие системы очень популярны для квартир, в которых реализована автономная система отопления, и одноэтажных загородных домов небольшого метража (читайте подробнее о реализации систем отопления в загородных домах).

Положительным фактором является отсутствие в контуре подвижных элементов (в том числе насоса) – это, а также то, что контур замкнут (и, следовательно, соли металлов, взвеси и прочие нежелательные примеси в теплоносителе имеются в постоянном количестве), увеличивают срок службы системы. Особенно если вы будете применять полимерные, металлопластиковые или оцинкованные трубы и биметаллические радиаторы, она может прослужить 50 и более лет.

Они дешевле систем с принудительной циркуляцией (как минимум – на стоимость насоса) в сборке и в эксплуатации.

Естественная циркуляция воды в системе отопления означает сравнительно маленький перепад. К тому же и трубы, и отопительные приборы из-за трения оказывают сопротивление движущейся воде.

Исходя из этого, отопительный контур должен иметь радиус порядка 30 метров (или немногим больше). Разнообразные повороты и ответвления увеличивают сопротивление и, следовательно, уменьшают допустимый радиус контура.

Такой контур является высокоинерционным: от момента запуска котла и до прогрева помещений проходит достаточно много времени — до нескольких часов.

Чтобы система функционировала нормально, условно горизонтальные участки труб должны иметь наклон по ходу течения теплоносителя. Воздушные пробки (детально о них читайте здесь) в таком контуре все собираются в самой верхней точке системы. Там монтируют герметичный либо открытый расширительный бачок.

Закипает вода чаще в системе отопления самотечного типа. Например, в случае применения открытого расширительного бачка порой бывает недостаточно воды в системе, а также если трубы имеют слишком маленький диаметр или слишком маленький уклон (из-за этого уменьшается скорость теплоносителя). Также это может произойти из-за завоздушивания.

Скорость движения воды в самотечном контуре

Скорость воды в системе отопления определяется рядом факторов:

• Напором теплоносителя.
• Диаметром труб (чем меньше диаметр, тем выше сопротивление, поэтому лучше использовать трубы с большим диаметром).
• Количеством поворотов и их радиусом, Оптимально – минимальное количество поворотов (лучше всего вообще по прямой, а если они все-таки есть – то с большим радиусом).
• Запорной арматурой: ее количеством и типом.
• Материалом, из которого выполнены трубы. Наибольшее сопротивление оказывает сталь: чем больше на ней отложений, тем выше сопротивление, оцинкованная сталь – меньше, полипропилен – еще меньше, поэтому диаметр полипропиленовых труб может быть меньше, чем стальных.

Соединение контура и батарей

Разбираться с методами соединения труб отопления с радиатором начнем с рассмотрения материалов, из которых могут быть сделаны системы обогрева. Они могут быть разными:

Все они выполняют одну-единственную функцию – это транспортировка теплоносителя от котельной (котла) к радиаторам, которые, в свою очередь, отдают тепло и тем самым нагревают помещение. Все батареи присоединяются к системе резьбой. Для этого на контур устанавливаются фитинги с переходом на резьбу. На полимерные контуры они ставятся методом пайки или напрессовыванием. Медь только паяется, а сталь может соединяться пресс-фитингами и резьбой.

В любом случае к батарее подводится резьбовое соединение. Как соединить батарею отопления с

Схемы подсоединения батарей к отоплению

• нижнее подключение;
• боковое подключение;
• диагональное подключение.

Самый эффективный вариант – это диагональ. В этом случае подача в батарею осуществляется сверху, а обратка выходит снизу противоположного торца. Разница температуры радиатора при различных методах подключения несущественна, поэтому в первую очередь следует отталкиваться от расположения батареи. В комплекте с новыми батареями всегда идут детали для их подключения:

• гайки с маркировкой «S» и «O»;
• заглушка;
• кран Маевского.

Перед тем как соединить радиатор отопления с трубой в отверстия на торцах батареи закручиваются гайки, а потом в них в зависимости от разводки вкручиваются заглушки, кран Маевского и американки.

Американка – это такая гайка, которая может крутиться при неподвижном фитинге. Кстати, при подсоединении труб отопления к котлу отопления также обязательно ставить краны с американкой. При этом нужно чтобы американка накручивалась не на патрубок котла, а на контур. Тогда можно будет спокойно снять котел и из него не выльется вода.

Некоторые мастера не ставят краны при обвязке батарей, что приводит к сложностям в дальнейшей эксплуатации. Если вы захотите снять и прочистить батарею, то придется сливать всю воду из системы, а потом заполнять ее. А если зимой случится гидроудар и разорвет радиатор, что тогда? Получается, нужно будет остановить всю систему обогрева, чтобы заменить его. Это притом, что вряд ли у кого-то дома стоит дежурный запасной радиатор.

Нужно будет поехать в магазин, купить его, найти мастера. Это займет полдня минимум, при минусовой температуре на улице есть риск размораживания системы. И тогда нужно будет не только батареи менять, а и чинить весь контур. Если ставить краны, то можно отсекать радиаторы без остановки всей системы.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Трубы для систем с естественной циркуляцией

При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.

Стальные трубы через несколько лет могут выглядеть так

Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70оС, пиковая – 95оС. У изделий из особого пластика PPS рабочая температура 95оС, пиковая – до 110оС. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.

Металоопластик и полипропилен также может использоваться для монтажа систем отопления

Но если предполагается установка твердотопливного котла, то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают)

Подойдет и медь (о медных трубах написано тут), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются)

Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:

• поднять как можно выше точку разгона;
• не заузить трубы подачи;
• поставить достаточное количество секций радиаторов.

Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.

Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)

Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.

Строение и разновидности систем с естественным типом циркуляции

Обычно схема отопления без насоса включает перечень обязательных компонентов:

• нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
• расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
• трубы, образующие контур, по которому будет двигаться вода в системе;
• батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Утепление главного коллектора

Особую роль играет то, как функционирует разгонный коллектор в системе отопления естественной циркуляции. Это, как правило, труба большого диаметра, по которой и поднимается рабочий теплоноситель. Диаметр коллектора не должен быть менее выходного отверстия котла.

Очень часто плохая работа системы отопления с естественной циркуляцией связана с тем, что в главном коллекторе теплоноситель остывает. Так как он здесь имеет самую высокую температуру, то и потери значительны. Ведь чем горячее жидкость, тем быстрее температура стремится выровняться с окружающей средой.

Чтобы улучшить работу системы, иногда достаточно лишь утеплить коллектор. Возможно, в этом случае некоторые дальние радиаторы, которые не прогревались до необходимой температуры, станут отдавать тепло в помещения.
