Как вывести дымоход через стену

Пошаговая инструкция монтажа дымохода через стену

Рассмотрим порядок монтажа.

Для котла или печи важно установить печную, негорючую подкладку—подиум. Можно залить бетонную стяжку, чтобы основание было выровнено

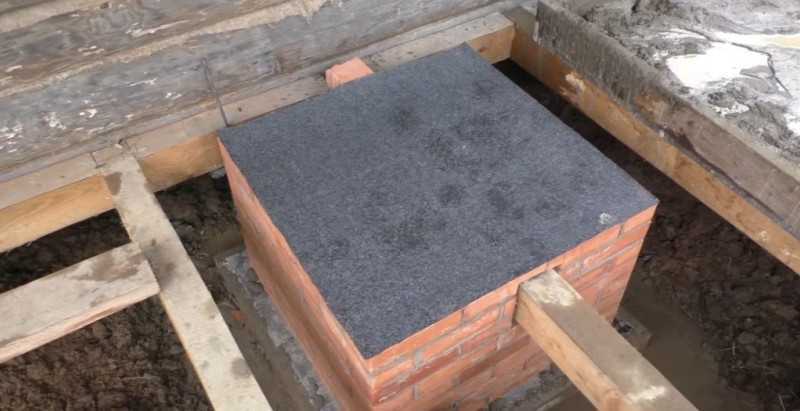

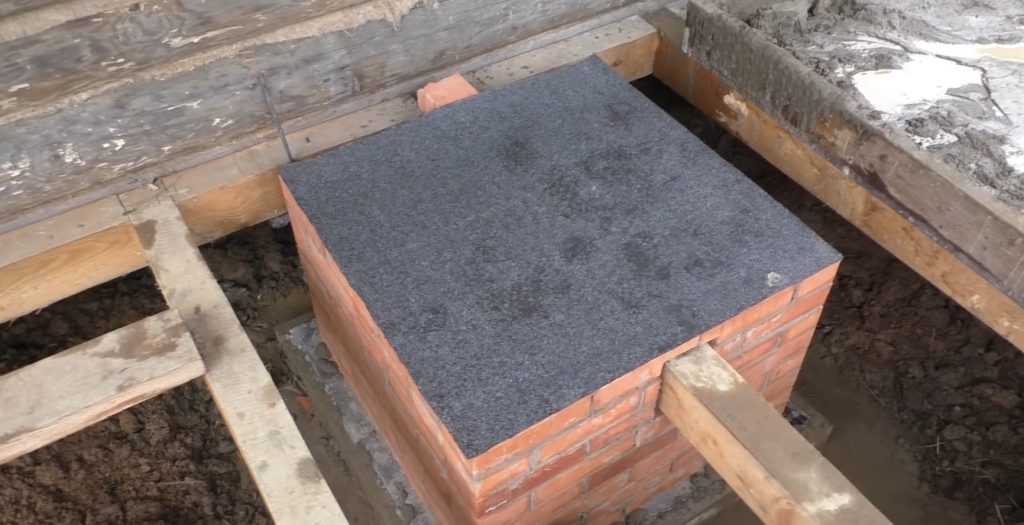

Фундамент под печь, выложенный сверху кирпичом

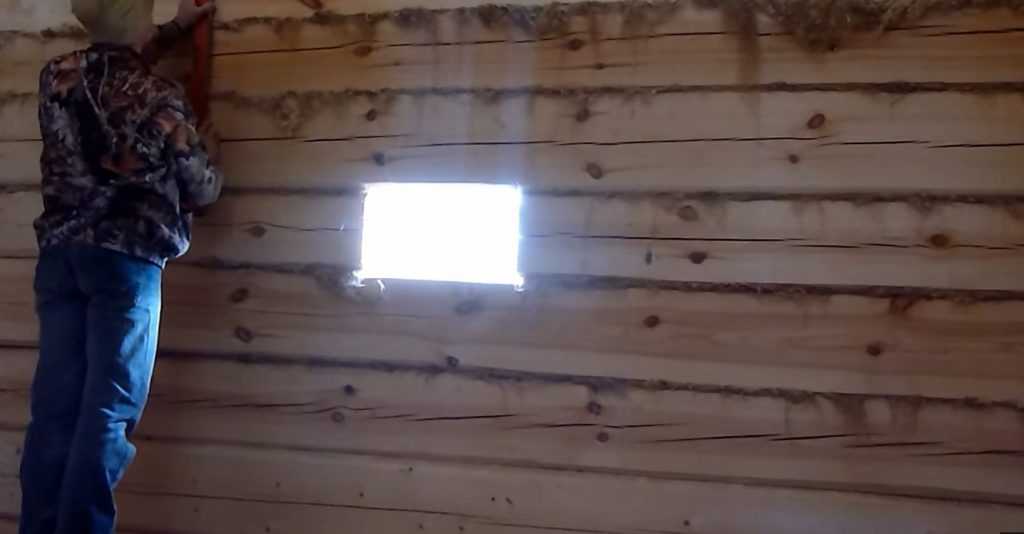

Размечают место для прохода трубы и выпиливают его.

Чтобы предупредить возгорание стены, перед нею ставят защитный экран, он может быть из минерита. Если котел твердотопливный, то защитный экран из кирпича отделяют от деревянной стены изолятором — асбестоцементным листом.

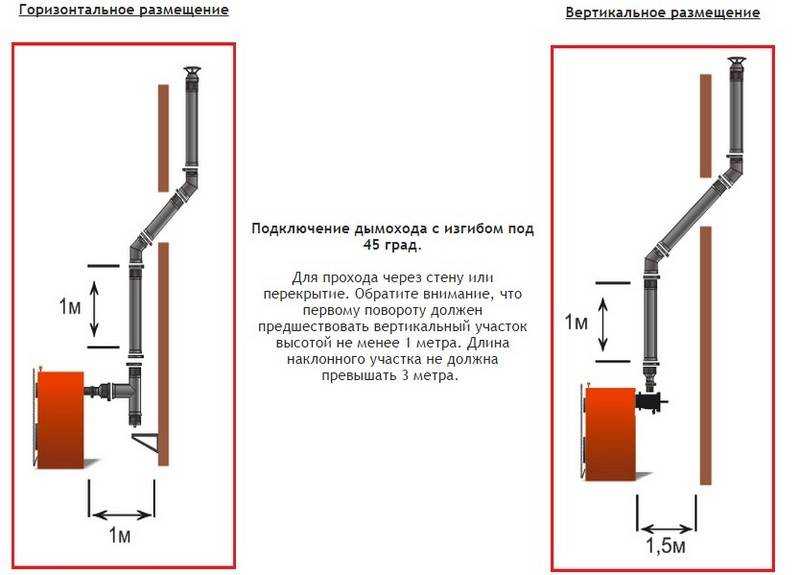

От патрубка отводят под прямым углом дымоотвод. Горизонтальный отрезок не утепляют. От высокой температуры участка утеплитель может деформироваться.

Горизонтальный тонкостенный участок дымохода

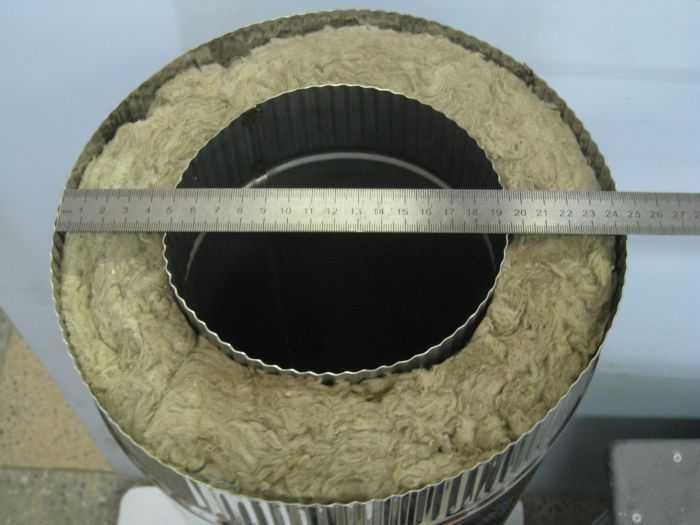

Вокруг сэндвич-трубы укладывают утеплитель.

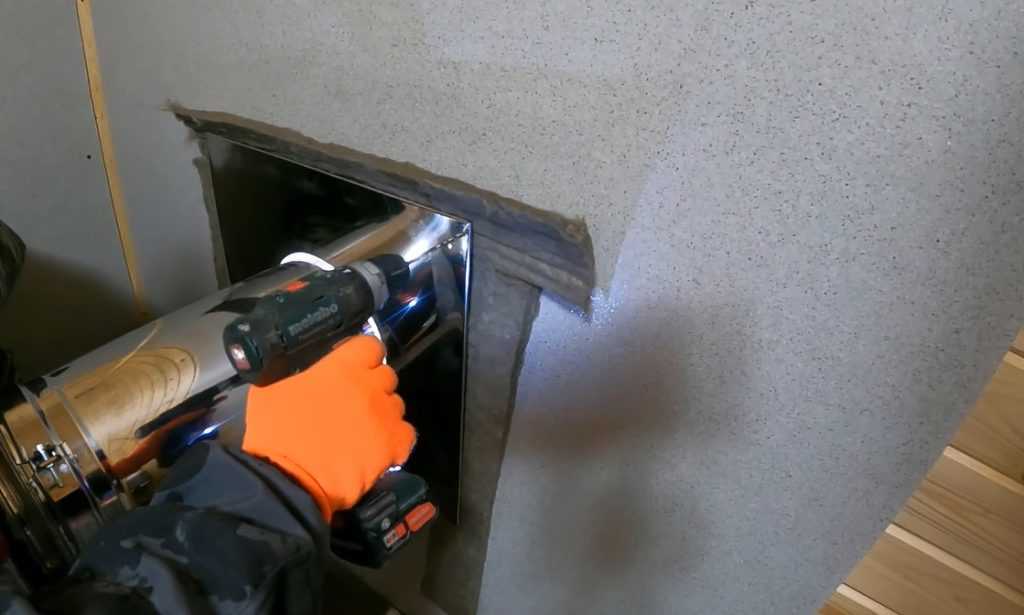

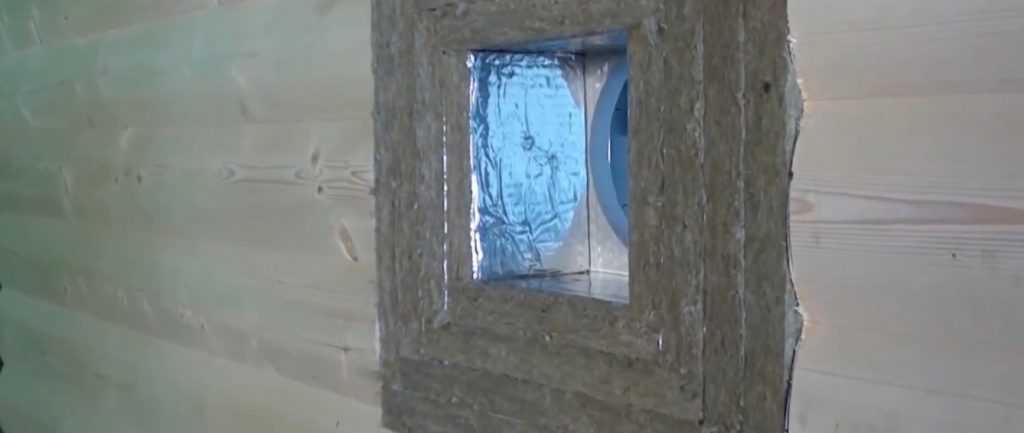

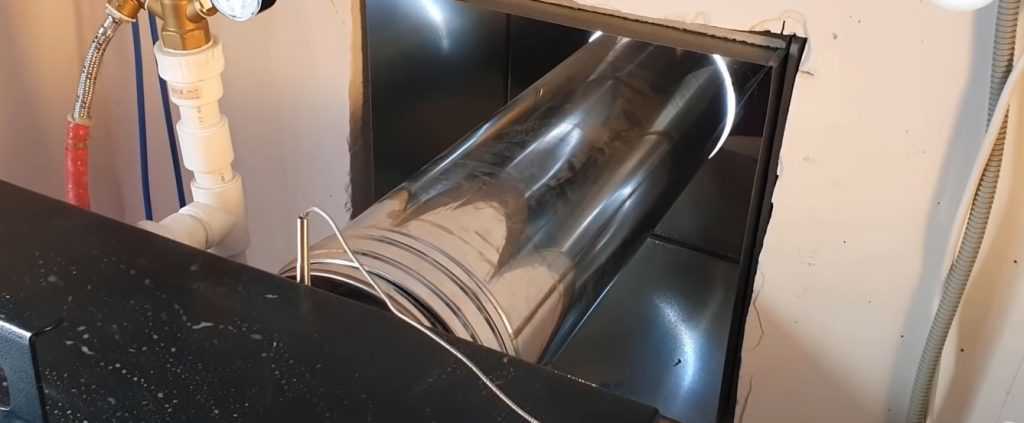

Проходка стены

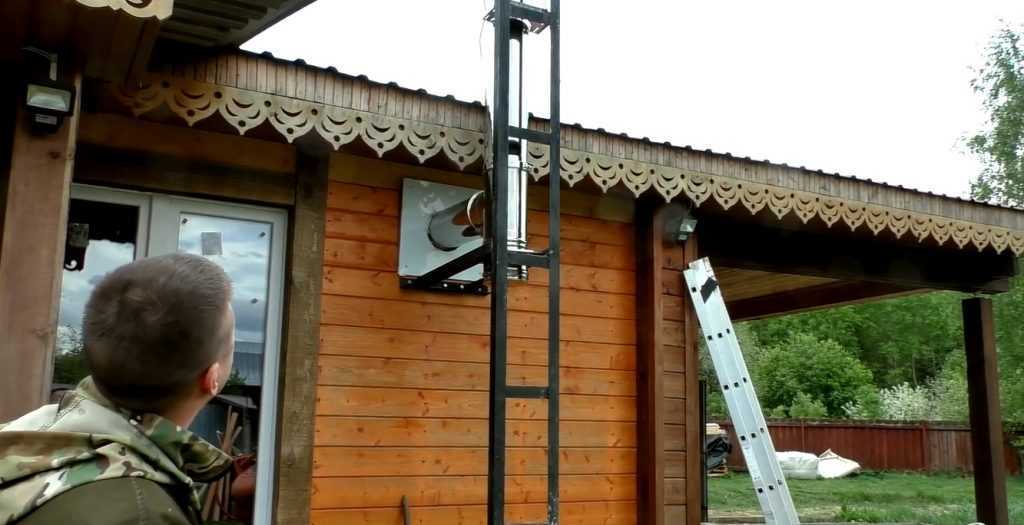

Снаружи прикручивают металлическую пластину, чтобы предохранить деревянную стену от перегрева.

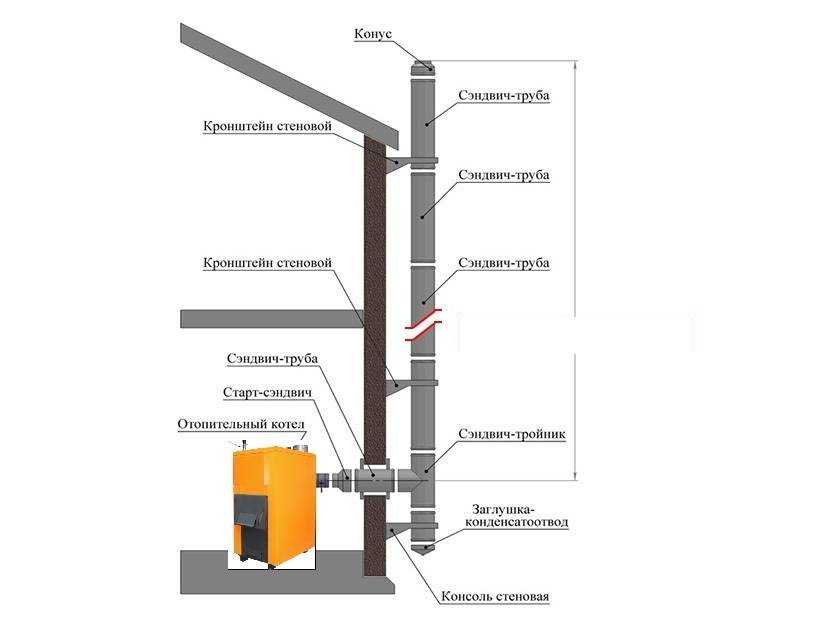

Монтируют тройник. Он устроен таким образом. что вода стекает в нижнюю его часть.

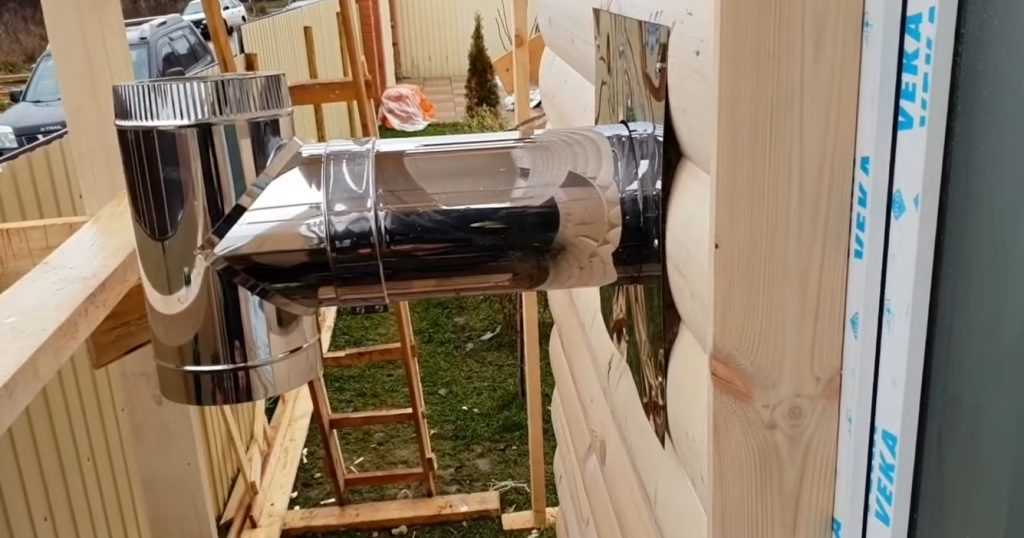

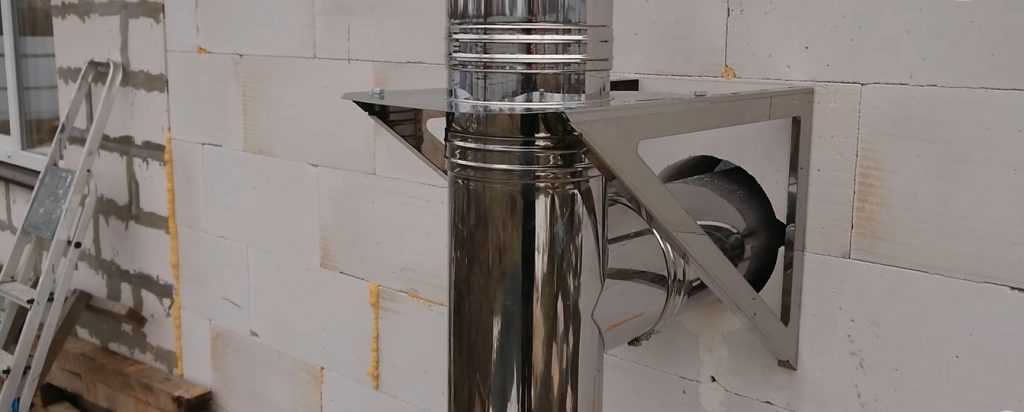

Защитный лист ППУ и тройник

Ставят опору.

В некоторых случаях дымоход опирают на отмостку либо отдельностоящий фундамент.

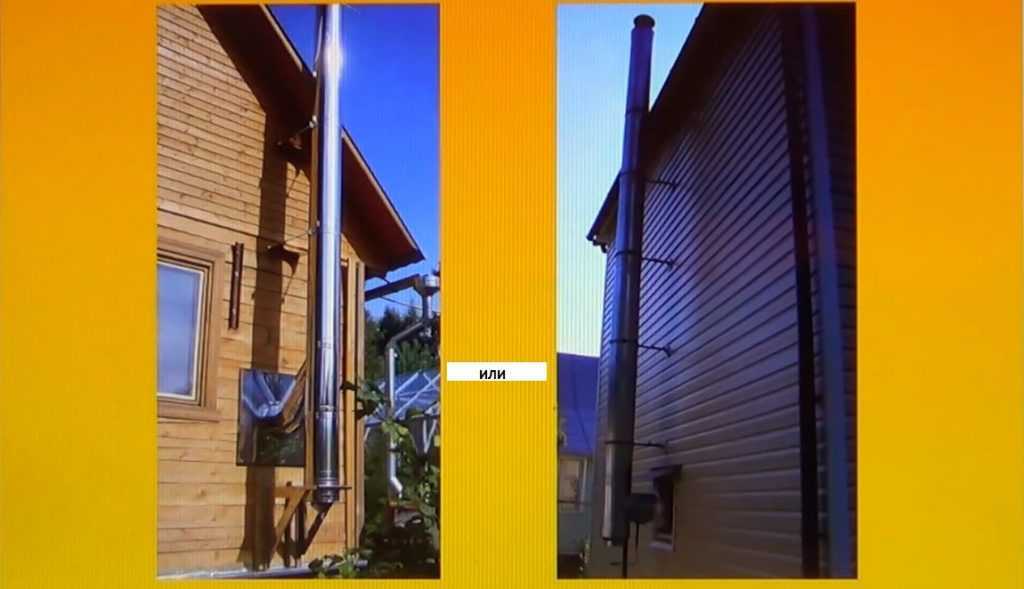

Опора при низкой стене

Наращивают дымоотвод «по конденсату».

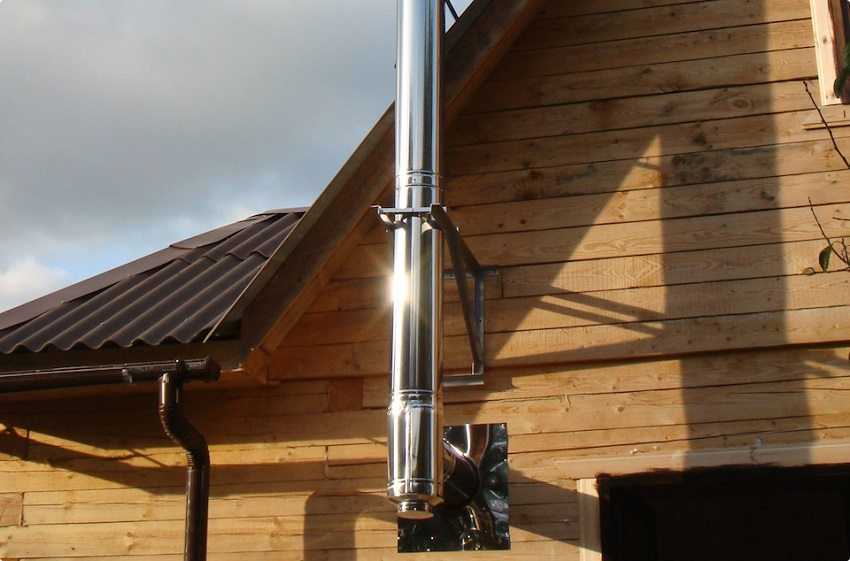

Крепление дымохода к стене своими руками происходит с помощью кронштейнов. Шаг их расположения на стене — 1м. Крепящие хомуты фиксируют верхнюю часть газоотводящей трубы.

Монтируют дефлектор или зонт.

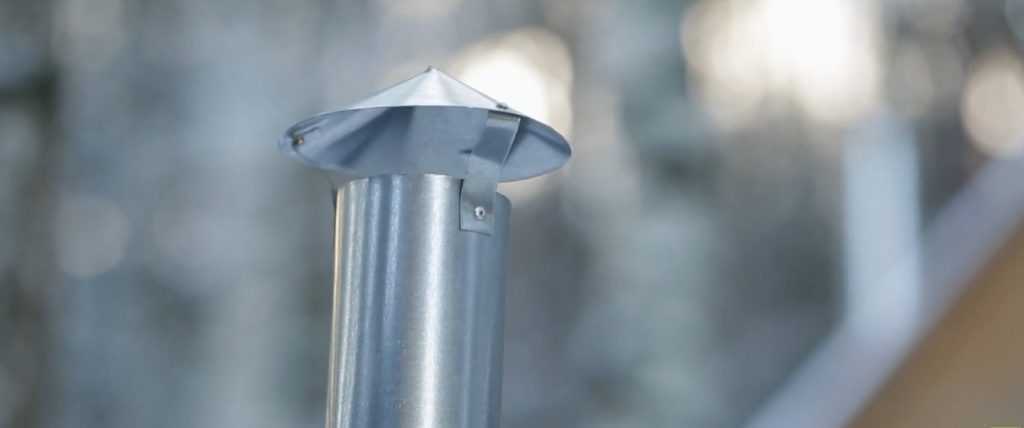

Зонт

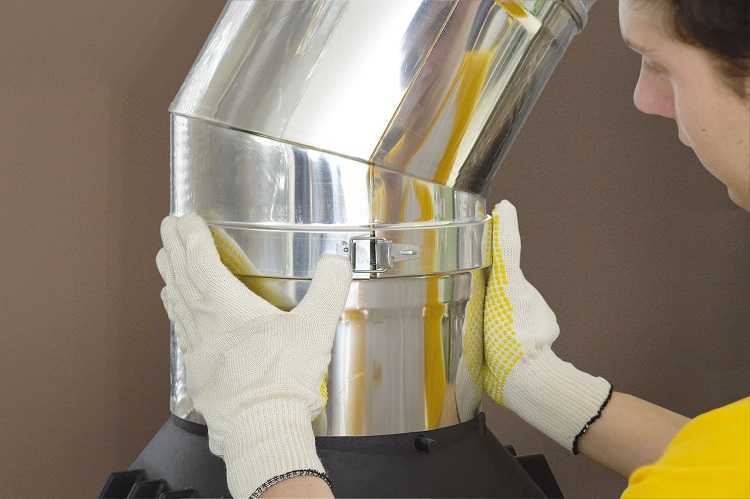

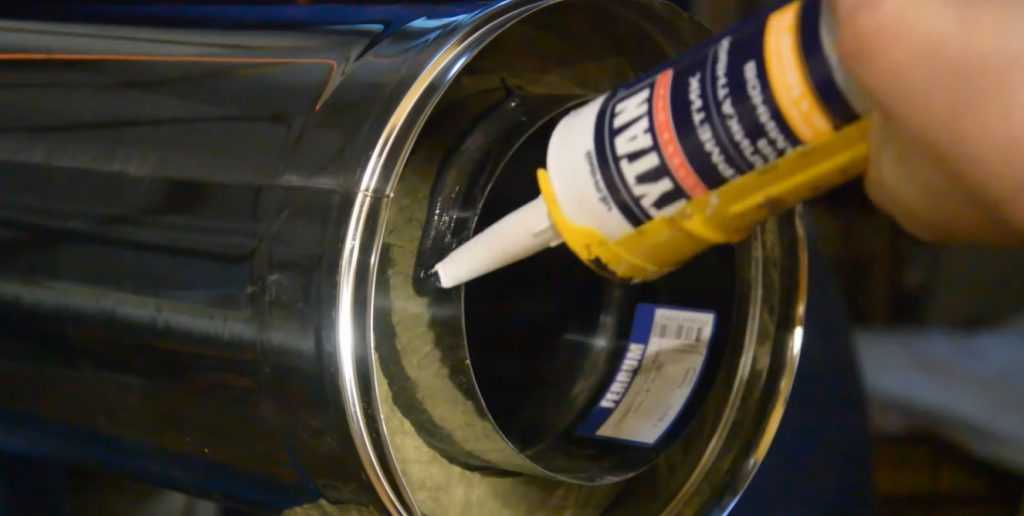

Герметизируют стыки высокотемпературным герметиком. Рекомендуем использовать силикатные герметики, выдерживающие температуру 1200 градусов. Они имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения.

Возможные ошибки при установке

Ошибки при монтаже влияют на корректную работу дымоотвода. Рассмотрим некоторые из них, чтобы предупредить их возникновение.

• Если утепление узла прохода через стену проведено некачественно и количество теплоизолирующих материалов минимально, то конструкция будет перегреваться.
• При отсутствии отлива на свесе крыши возникает угроза заливания водой утеплителей и нарушения их целостности и функционирования.
• Неправильно рассчитанная высота дымоходного устройства ухудшает тягу.

Кроме того, советуем использовать качественные сэндвичи. В дешевых и некачественных трубах — материалы недолговечны. Со временем утеплитель усаживаются и теряет свои положительные качества. Локальный перегрев создает опасную ситуацию возгорания.

Инструкция по монтажу дровяного котла

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок установки остается неизменным и состоит из таких этапов:

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Для верного подбора источника тепла по мощности рекомендуем сделать расчет тепловой нагрузки на отопление, воспользовавшись подходящей методикой.

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.

Пример установки пиролизного теплогенератора с удобным доступом к расширительному баку и дымоходу

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

Если в котельной планируется ставить бак – аккумулятор и прочее тяжелое оборудование, нет смысла заливать фундаменты для каждой единицы. Сделайте промышленные полы – бетонную стяжку высотой 12 см с армированием металлическими стержнями диаметром 8—14 мм. Свяжите проволокой сетку с размерами ячеек 20 х 20 см и уложите ее на подушку из утрамбованного щебня, как показано на видео.

Как сделать вентиляцию в котельной

Воздухообмен в топочной организуется с целью:

Организовать приточно-вытяжную вентиляцию в котельной с твердотопливным агрегатом вам помогут следующие рекомендации:

Сечение вытяжки рассчитывайте укрупненно: тепловую мощность отопителя умножьте на 8 и получите площадь проема в см².

READ Как установить easy printer manager

Пример. Для котла 25 кВт сечение составит 25 х 8 = 200 см² или 0.02 м². Размеры вытяжного проема определить несложно – 10 х 20 см (0.1 х 0.2 м). Для притока возьмите решетку 15 х 20 см.

Где можно купить сэндвич трубы для дымохода

Ввиду того, что от функционирования системы дымоотвода напрямую зависит работа газового котла, для сборки сэндвич дымохода необходимо приобретать качественные и проверенные трубы. Только такая продукция сможет гарантировать безопасный и эффективный отвод отработанных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.

Очень выгодно приобретать необходимый товар через интернет-сайты производителей: можно в спокойной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а самое главное, получить квалифицированную консультацию о выборе модели, подходящей для конкретного оборудования. Многие онлайн-магазины включают в свои услуги и доставку товара.

Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают услуги по профессиональному монтажу дымохода. Цена за работу зависит от толщины стен, материала, из которого выполнены трубы, наличия прохода через стену для дымохода, конфигурации и покрытия крыши. Ориентировочная цена монтажа дымохода из сэндвич труб составляет 1900 руб. за 1 п.м. Выезд замерщика, подключение оборудования, огнезащитные работы в расценки на монтаж дымоходов из сэндвич труб не входят.

Дымоход из нержавеющей стали

Монтаж через деревянную стену

Если у вас деревянный дом или баня – нужно точно знать, как вывести дымоход через стену. Основная проблема заключается в вопросе безопасности. Но если грамотно подойти к делу, то даже дымоход в бане через стену, где будет постоянный перепад высоких температур, прослужит надежно и долго.

Расскажу о нескольких главных правилах. Трубу, которая тянется через весь проход, нужно покрыть материалом, устойчивым к высоким температурам. Это поможет избежать деформации дерева – а также избежать риска возникновения пожара. Советую отдать предпочтение вертикальной системе (как, например, печь-буржуйка, которая часто используется для отопления гаражей).

Предназначение дымника

Еще с древних времен люди обогревают свои жилища с помощью печей, каминов. Немного позже стали использовать котлы, но труба для выхода продуктов сгорания необходима в любом случае. Для бесперебойного выхода дыма их дымохода необходимо установить дымник

, представляющий собой надежную защиту дымоходной трубы:

• от попадания в нее осадков,
• мусора,
• птиц,
• для усиления тяги,
• защиты дымоходной трубы от разрушения.

Также дымники выполняют декоративную функцию, украшая крышу здания, потому что современные флюгарки имеют различные формы и красивую декорацию. Колпак на дымоходную трубу устанавливают не только на дымоходы, но и на газоходы, вентиляционные выводы. Для качественного выполнения своих функций дымники должны иметь правильную конструкцию.

Устройство и принцип работы

На современном рынке можно найти огромное количество моделей твердотопливных котлов, но их устройство и принцип работы мало чем отличаются. Любое оборудование для обогрева помещений состоит из следующих деталей:

• камера для сгорания топлива;
• дымоход;
• камера для сбора золы;
• змеевик или теплообменник.

Простейшие модели твердотопливных котлов чем-то напоминают буржуйку. После сгорания дров пламя нагревает трубы с водой, жидкость нагревается и поступает в двухконтурную систему отопления. Коэффициент полезного действия у моделей невысокий, а расход топлива значительный.

Современные агрегаты имеют усовершенствованную конструкцию, они оснащаются автоматикой, которая регулирует процесс горения. После сгорания топлива нагретая вода подаётся циркуляционным насосом к радиаторам. Отопительные приборы отдают часть тепла, жидкость охлаждается и поступает по обратному трубопроводу в котёл. Современные системы отопления часто оборудуются расширительным баком закрытого типа, что позволяет избежать испарений воды во время нагревания.

В процессе сгорания дров образуется дым, который отводится на улицу при помощи дымохода. Через некоторое время на стенках этой конструкции оседает сажа, что приводит к уменьшению диаметра трубы и ухудшению тяги. Для очистки дымохода от загрязнений используются специальные отверстия с заслонками. Сажу удаляют с канала при помощи специальных ершей или щёток.

Повысить коэффициент полезного действия твердотопливного котла помогает автоматика:

• температурный датчик срабатывает при понижении температуры теплоносителя, он подаёт сигнал на пульт управления для включения вентилятора;
• манометр подаёт сигнал при увеличении давления, выше нормальных показателей;
• для предотвращения аварийных ситуаций в системе установлен стравливающий клапан;
• циркуляционный насос начинает перекачивать воду после нагревания теплоносителя в котле до определённых температурных параметров.

Эффективность котла зависит от вида используемого топлива. Если агрегат предназначен для работы на дровах, то нельзя использовать уголь или пеллеты. Использовать недостаточно просушенные дрова также не рекомендуется, они дают мало тепла, но образуют много сажи и водяного пара.

Трубы для дымоходов из нержавейки

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

• легкий вес — способствует удобству сборки и не требует возведения фундамента;
• модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении;
• простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий;
• гладкость внутренней поверхности;
• стойкость к прогоранию — способствует длительной эксплуатации дымохода;
• тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу.

Сэндвич труба для дымоходов

Выпускаются стальные дымоходы в двух вариантах:

Кладка дымохода

Даже если человек никогда ранее не сталкивался с кирпичной кладкой, при наличии нужных инструментов и пошагового руководства, он сможет возвести дымоход. Но если дом двухэтажный или у него сложная скатная крыша, тогда такое дело лучше доверить профессионалам.

Необходимые инструменты

Для возведения дымохода любой сложности понадобятся следующие инструменты по списку:

• рулетка;
• строительный уровень;
• молоток кирка и его аналог с резиновым наконечником;
• болгарка;
• ведра или емкости для раствора;
• кельма;
• сито;
• дрель с насадкой для размешивания раствора.

Технология кладки

Обустройство дымохода продумывают на этапе проектирования отопительного устройства, идеальный вариант, когда оно также кирпичное, но железная печь с кирпичной трубой тоже часто встречается и ее труба будет выполняться подобным образом.

Раствор нужно класть не толще 1 см, чтобы избежать последующего его растрескивания при прохождении сквозь дымоход горячих потоков воздуха.

Кладка печной трубы из кирпича своими руками выглядит следующим образом:

1. Определение размеров для шибера и распушки, подготовка раствора.
2. Выполнение первого ряда и проверка его уровнем. Каждые три-четыре ряда нужно очищать канал от излишков раствора.
3. Там где будет установлен шибер нужно закрепить рамку под него, но она не должна влиять на верхнее расположение кирпичей.
4. Подсчет количества рядов для выполнения всей распушки, затем ее обустройство, она должна дойти до потолочных балок, конструкция может быть квадратной или прямоугольной. Между ней и балками не должно быть зазоров, если такое проявилось при кладке нужно предусмотреть установку между ними упорных рамочных конструкций.
5. После подтягивания распушки к уровню крыши начинается выкладка выдры. Ее размеры будут больше, чем у предыдущего сектора дымохода, поэтому расширение должно происходить постепенно с учетом наклона крыши. Между нижней частью крыши и выдрой необходимо будет установить листы металла, которые уберегут чердак и деревянные стропила от атмосферных осадков.
6. Кладка оголовка, она выполняется над крышей, несет в себе также элемент декора, поэтому выполняется по-разному, но в его последний ряд желательно установить металлическую сетку-улавливатель от птиц и крупного мусора. Сверху оголовка обязательно фиксируется колпак.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).

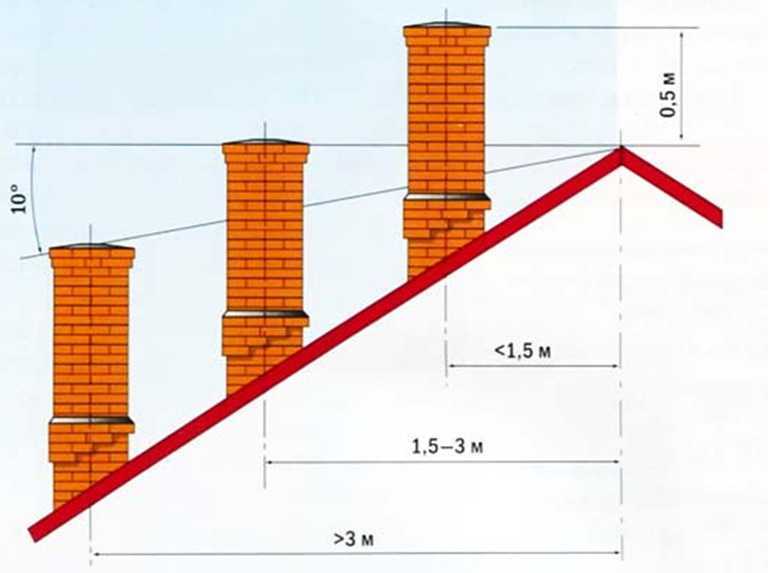

• Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

• Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
• Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
• Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
• Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
• Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
• Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
• При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

Преимущества

Возводить кирпичную конструкцию сложно, намного удобнее сделать это через стену. Основные преимущества дымоотведения через стену:

• дымоотвод не проходит через все помещение, как при установке кирпичной конструкции, а выходит прямо на улицу;
• есть возможность сделать монтаж в построенном доме или во время замены систем теплоснабжения;
• высокая степень герметичности;
• если здание двухэтажное, а котел установлен на первом этаже, то нет необходимости делать отверстия в проемах между этажами;
• кровля остается цельной;
• легкий монтаж, простота в уходе.

Чтобы избежать задымления, которое возникает вследствие плохой тяги, трубу выбирают с большим сечением.

Внутренний дымоход через кровлю: преимущества

Дымоход, проведенный внутри помещения от отопительного прибора наверх – через перекрытия и кровлю, называется внутренним и имеет наибольшее распространение. Главное в этом вопросе – заранее планировать такую трассу дымоудаления, на самых начальных этапах строительства здания.

Плюсы внутреннего дымохода:

• наиболее устойчивая и хорошая тяга
• отсутствие внешних факторов, способных повредить конструкцию
• утепленность дымохода и, соответственно, исключение возможности переохлаждения дыма и газов с последующим образованием конденсата
• независимость от климатических и погодных условий
• отсутствие нагрузки ветром
• отсутствие теплопотерь
• отсутствие нарушений целостности и изоляции внешних стен строения
• более продолжительный срок службы
• возможность экономии на крепежных элементах, так как можно использовать для крепления конструкции самого дома, а также использовать недорогие крепежи в силу отсутствия на них нагрузки внешними факторами
• более простой монтаж и обслуживание

Минусы внутреннего дымохода:

• нарушение герметичности кровли и необходимость разборки некоторых несущих конструкций в случаях, если дымоходная трасса не была заложена в изначальный план строительства дома
• более высокий уровень пожароопасности из-за нахождения трубы внутри дома
• необходимость изоляции всех участков примыкания трубы к стенам и в местах прохода трубы чрез перекрытия, потолок и кровлю
• использование полезной жилой площади пространства
• риск задымления помещения при повреждениях трубы

Внимание! При организации системы дымоотведения внутри дома важно уделить повышенное внимание изоляции всех поверхностей и мест прохода трубы. При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам

Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли

При нагревании трубы, окружающие ее участки, особенно сделанные из горючих материалов, могут начать тлеть или загореться. Настоятельно рекомендуется не экономить на качестве изоляционных материалов и выполнять их монтаж по всем установленным правилам. Также следует соблюдать безопасные расстояния между дымовой трубой и окружающими участками стен, перекрытий или кровли.

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

1. Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
2. Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
3. При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
4. Из плоской крыши должен выходить наружу только 1 метр дымохода;
5. Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Параметры

Сэдвич дымоходы хороши тем, что имеют модульную структуру, что позволяет собрать любую конфигурацию, с любыми параметрами. Перед тем как отправиться в магазин, необходимо знать требуемый диаметр дымохода, высоту трубы и те дополнительные элементы, которые понадобятся.

Диаметр дымохода

Если котла пока нет, но вы знаете его мощность, можно выбрать дымоход ориентируясь на эти данные:

• мощность котла до 3,5 кВт — внутренний диаметр сэндвича — 80 мм;
• от 3,5 кВт до 5,2 кВт — не менее 95 мм;
• более 5,2 кВт — 110 мм и больше.

Но лучше купить (или хотя-бы выбрать) котел, а потом уже определяться с дымоходом, потому что многие производители страхуются, делая выходные патрубки шире — для улучшения тяги.

Монтаж сэндвич-дымохода начинается с определения диаметра

Высота трубы

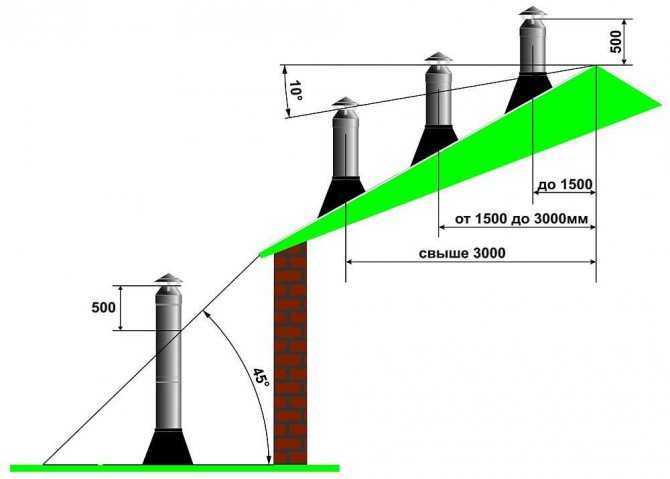

Высота дымохода над поверхностью кровли зависит от месте его вывода, но при этом его минимальная высота должна составлять 5 м. То есть, если высота дома небольшая, трубу в любом случае выводите на высоту 5 метров. Если высота дома выше 5 м, то труба должна возвышаться над кровельным материалом на следующую высоту:

• Должна возвышаться над коньком на 50 см, если выходит на расстоянии менее 150 см от него.
• Если расстояние от конька до трубы более 300 см, то труба может быть ниже уровня конька, но угол должен быть не более 10° (смотрите рисунок).
• Если дымоход выходит на расстоянии от 150 до 300 см от конька, его высота может быть на одном уровне с коньковым элементом или выше.

При таких условиях обеспечивается нормальная тяга. Дым будет нормально уходить независимо от погодных условий. Чтобы предотвратить попадание в дымоход листвы, ставят специальные зонты, флюгарки, а в ветреных местах — дефлекторы, которые еще улучшают тягу.

Высота трубы сэндвич-дымохода

Если вывести на такую высоту трубу не получается, ставят дымосос — получается принудительная тяга. Вентилятор нужен будет не все время, но в некоторых условиях, когда естественной тяги недостаточно, принудительная вытяжка спасает положение.

Преимущества и недостатки

При выведении дымохода через стену, можно отметить появление некоторых положительных сторон в такой конструкции:

Экономия внутреннего пространства.
Возможность оборудования канала даже после завершения возведения дома.
Установка, монтаж таких конструкций намного проще, чем аналогичных внутри сооружений.
Высокая пожарная безопасность

Ведь внутренние стенки могут достигать температуры более 1000 градусов, внутри помещения это огромный минус, в отличие от улицы, где на такие температуры можно не обращать внимание.
Со временем даже самые герметичные и качественные дымоходы, начинают пропускать угарный газ, через образованные в стенках щели и трещины.
В случае возникновения, каких-либо проблем с тягой, есть возможность регулировки трубы дымохода без повреждения и нарушения целостности в местах прохода.. Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

Недостатки, касающиеся, в том числе монтажа сэндвич дымохода:

• Обязательное утепление (за исключением «сэндвича»).
• Внешний канал, в некоторых случаях требует отведения необходимого «куска» земли.
• От наружных систем тепло уходит в атмосферу, когда внутри дома можно было организовать дополнительный источник обогрева.
• Сложно подобрать конструкцию к дизайну сооружения.
• При высоких размерах каналов, проблемой может стать система крепежа, от большой парусности.

Преимущества наружного размещения

В недалеком прошлом дымоходы устанавливали внутри помещений, поскольку при данном варианте тепловая энергия, идущая от печи, использовалась по максимуму, но у этого варианта дымоудаления имеются существенные недостатки, которые заключаются в повышенной пожароопасности и громоздкости, которыми отличается кирпичная труба в бане.

Дымоход с наружным расположением имеет ряд преимуществ:

1. Компактные размеры. Отопительный прибор не займет много места в комнате и поэтому его можно установить в постройках, имеющих маленькую площадь. Это преимущество особенно касается дымоходов, выложенных из кирпича, которые имеют большие размеры.
2. Противопожарная безопасность. Наружное размещение дымовыводящей конструкции по сравнению с внутренним вариантом отличается меньшей вероятностью возгорания.
3. Простота монтажа. В процессе обустройства дымохода потребуется сделать всего один проход через препятствие, которым является стена. Выполнить такую работу можно самостоятельно. Что потребуется, так это знания, как сделать трубу в бане через стену своими руками и тогда помощь профессионалов не понадобится.
4. Поскольку основную часть внешней конструкции прокладывают со стороны улицы, то в холодную погоду КПД отопительного агрегата значительно снижается, а потребление топлива возрастает. Кроме этого большая разница температуры внутри постройки и на улице является причиной образования конденсата в трубе. Чтобы избавиться от таких недостатков внешних каналов дымоотведения, делают термоизоляцию или задействуют особую сэндвич-систему.

Сборка сэндвич-дымохода

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

А как правильно смонтировать дымоход из сэндвич труб и обеспечить его надежное функционирование, отлично демонстрирует этот видео-ролик:

Если ко всему ваш дымоход будет сложного устройства, то минимум вам нужно будет потом показать его специалисту, чтобы тот удостоверился в надежности и практичности такой конструкции:

Подбор диаметра

Выбор показателя сечения дымоотводной конструкции — серьёзное мероприятие, при котором стоит учитывать несколько важных правил. Первое из них звучит так: показатель сечения дымохода должен быть таким же (или больше) диаметра выходного патрубка отопительного устройства. Например, если диаметр выходного патрубка котла равен 100 мм, то показатель сечения дымоотводного канала должен быть таким же или больше

Важно запомнить, что это правило действует не только на первый сегмент канала, но и на все остальные

Дымоотводный канал может быть шире отвода отопительного устройства, однако, в этом случае придётся приобрести специальный переходной элемент. Переходной элемент монтируется на отвод котла и организует переход между ним и трубой дымохода.

Помимо этого, выбор показателя сечения дымоотводной конструкции зависит от мощности котла. Таким образом, можно выбрать диаметр канала ещё до приобретения отопительного оборудования.

Рассмотрим зависимость показателя сечения дымохода от мощности отопительного устройства:

• при мощности котла до 3,5 кВт показатель сечения внутреннего контура сэндвича должен составлять около 80 миллиметров;
• если мощность отопительного устройства находится в пределах от 3,5 до 5,2 кВт, то показатель сечения внутреннего контура не должен быть ниже 95 миллиметров;
• когда показатель мощности отопительного устройства превышает 5,2 кВт, то показатель сечения внутренней трубы должен быть не менее 110 миллиметров.

Диаметр трубы должен в точности совпадать с патрубком котла или же понадобится переходник

В любом случае рекомендуется всё делать по порядку, поэтому лучше сначала приобрести котёл, а уже потом выбирать трубы для организации канала, который будет отводить продукты сгорания.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

• если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
• слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Основные правила вывода

Один из главных вопросов при строительстве системы отвода – как правильно организовать вывод дымохода через стену.

Осуществляя вывод дымохода через стену очень важно соблюсти угол в 90 градусов. Следующий элемент конструкции устанавливается перпендикулярно предыдущему

Внизу я прикрепил сборник конденсата, а все основные элементы – сверху.

Схема вариантов вывода дымохода

Получившийся проход через стену тщательно изолируется. Все стыки (там, где находится крепление различных элементов) обязательно уплотняйте хомутами.

Еще один важный нюанс – правильное и надежное крепление дымохода к стене. Мне в свое время вовремя подсказали, что крепить нужно на примерно одинаковых промежутках. На мой взгляд, наиболее удачное расстояние для установки креплений – 50-60 см.

Обязательно нужно изолировать трубу от стены. Оптимальный вариант – качественно и доступно – это базальтовое волокно. Финальный этап – «горловина» дымоотвода накрывается специальным колпаком.
