Устройство и регулировка котла протерм гепард

Газовые котлы Protherm Гепард

Серия газовых настенных котлов Protherm Гепард, является новинкой 2015 г., которая отличается современным дизайном гармонично сочетающимся с другими элементами домашнего интерьера, кроме элегантного дизайна настенные котлы серии Гепард имеют компактные размеры и могут превосходно вписаться в интерьер любой кухни. Вдобавок отопительные котлы модельного ряда Гепард изготавливаются с повышенным классом электрозащиты, это позволяет монтировать их в ванных комнатах или других помещениях с высокой влажностью.

Модельный ряд навесных котлов Protherm Гепард представлен четырьмя устройствами с различными мощностными характеристикам: 12 MOV, 12 MTV, 23 MOV и 23 MTV. При этом такие модификации котлов как Гепард 23 MTV и Гепард 12 MTV обладают коаксиальной технологией отвода продуктов горения и не требуют соединения с постоянным дымоходом, это позволяет производить монтаж эти моделей в местах где установка постоянного дымоотвода невозможна. Все модели имеют два контура предназначенных для организации систем снабжения горячей водой и автономных отопительных систем. Для подогрева воды в навесных котлах Protherm Гепард установлен пластинчатый теплообменник из нержавейки, а переход в режим ГВС происходит автономно при включении крана с горячей водой, при этом время нагрева составляет около 2-х секунд. Это преимущество является особенностью газовых котлов Гепард, благодаря ему объём горячей воды достигает 11 литров в минуту. Данные отопительных котлы также оснащены улучшенным гидравлическим блоком выполненного из современных композитных материалов высокой прочности, первичным теплообменником из меди и горелкой из хромоникелевой стали. Всё это обеспечивает надёжность и долговечную работу котлов. Кроме того в отопительных котлах Protherm Гепард используется новый газовый клапан SIT, который отвечает за практически бесшумную работу котла.

Для более удобного контроля за работой котла предусмотрен новый усовершенствованный жидкокристаллический дисплей с более яркой подсветкой и встроенный микропроцессор, который также отвечает за богатый функционал и автономную работу прибора отопления. Благодаря вышеперечисленным технологическим изысканиям котлы Protherm Гепард имеют такие функции как: авто-диагностика работы отопительного устройства выявляющая ошибки в системе, режимы «ЛЕТО/ЗИМА», авто-контроль на наличие пламени, функция контролирующая расход воды и возможность работы устройства в сочетании с датчиками погоды и погодозависимой автоматикой. Кроме полезных функций, настенные котлы Гепард оснащены системой защиты от возможного перегрева и замерзания устройства, защитой от блокировки клапана и заклинивания насоса, а так же контролем на наличие тяги в дымоотводе. В заключении стоит отметить, что навесные котлы Protherm Гепард, являются отопительными приборами класса «комфорт», которые могут быть установлены только в закрытых системах, где циркуляция рабочей жидкости происходит принудительно.

Правила установки газового котла

Схема обвязки Применение котельных отопителей – закрытая система с принудительным типом циркуляции, работающая на обогрев помещения и ГВС. При монтаже конструкций требуется соблюдать технический регламент изготовителя:

1. Выбор расстояния от котла до поверхности. Настенные модели удаляются на 50 см от потолка и на 80 см от пола.
2. Крепление металлического листа 3 мм толщиной на стену под оборудование.
3. Подготовка электрокабеля и организация линии заземления.
4. Просверливание отверстий под крепеж по монтажному шаблону.
5. Подсоединение комплектного штуцера с резьбой на газопровод.
6. Проверка количества объема встроенного резервуара. При нехватке устанавливают дополнительный бак рядом с котлом.
7. Монтаж обратного клапана в случае подключения второго бака.
8. Промывка линии и удаление из нее воздуха.
9. Подключение к трубам с холодной водой запорного крана и обратного клапана.
10. Монтаж фильтра на входе в систему ГВС.
11. Установка газового счетчика, стабилизатора и автоматического выключателя.
12. Подсоединение электрических элементов – жил в штекерные клеммы, штекера в гнездо платы.
13. Крепление кабелей при помощи зажимов.

Электрокотлы отопления Protherm и их особенности

Ассортимент устройств, работающих на электрическом топливе, представлен линейкой «Скат». Модель разработана для отопления квартиры, частного дома, дачи или небольшого офиса – одним словом, любого помещения, где имеется возможность подключить прибор к электросети. Такой котел можно использовать не только как основной, но и как резервный источник тепла, который выручит в случае перебоев в снабжении топливом или неисправности основного (твердотопливного, газового или дизельного) устройства.

Одним из важнейших преимуществ этой продукции является цена электрокотла Protherm. Вам не потребуется несколько лет копить деньги на его приобретение или брать кредит в банке и платить за него огромные проценты. За вполне доступную плату вы получаете удобный и надежный отопительный прибор с гарантийным сроком 2 года.

К многочисленным достоинствам предлагаемых устройств относятся:

• наличие в линейке «Скат» восьми модификаций с различной номинальной мощностью – от 6 до 28 кВт. Приборы, имеющие мощность 6 и 9 кВт могут работать от сети напряжением 220 или 380V. Более мощным устройствам требуется напряжение 380V;
• котел на электричестве Protherm оборудован ступенчатым переключателем мощности с максимальным шагом до 7 кВт. Чтобы избежать слишком резких скачков мощности, предусмотрена задержка её переключения на некоторый интервал времени;
• очень высокий коэффициент полезного действия – 99,5 %. Он достигается благодаря усовершенствованной конструкции, а также за счет уникальных свойств электрического топлива, которое не дает никаких отходов. Поэтому отсутствуют потери произведенного тепла с удаляемыми продуктами сгорания, в то время как приборам, работающим на углеводородных видах топлива, избавиться от таких потерь полностью не удается;
• электрокотел для отопления Protherm оснащается, кроме нагревательного элемента и теплообменника, также расширительным мембранным баком (его емкость – 7 л), циркуляционным насосом с автоматическим воздухоотводчиком и электронным блоком управления. Имеется термостат для защиты от перегрева и датчик протока теплоносителя;
• для управления функциями в конструкцию прибора включается автоматический электронный блок с жидкокристаллическим дисплеем. Интерфейс данного устройства интуитивно понятен, поэтому никаких специальных теоретических знаний или обучения практическим навыкам для пользования данным отопительным прибором не требуется;
• купить электрический котел Protherm можно вместе с комнатным регулятором температуры, источником питания для которого служат обычные батарейки. Он подключается с помощью провода к блоку управления отопительным устройством и помогает постоянно поддерживать в доме тепловой комфорт. Изготовитель предлагает несколько вариантов регуляторов, которые адаптированы к выпускаемым моделям. Среди них есть устройства с функцией модуляции, а также с возможностью программирования режима отопления на сутки или на неделю. Предусмотрена также программа защиты прибора от замерзания;
• в серию отопительных устройств «Скат» входят только одноконтурные модели, предназначенные для отопления. Для организации горячего водоснабжения в конструкции имеется возможность подключения накопительного косвенного бойлера. Скорость нагрева воды составляет около 15,3 л/мин;
• компактные настенные электрические котлы Protherm занимают совсем немного места, поэтому они удобны даже для маленькой дачи. Для экономии полезной площади бойлер можно поставить под котлом или выбрать модель, которая навешивается на стену рядом с ним. Предприятие выпускает водонагреватели различного объема, дизайн которых выполнен в одном стиле с отопительными приборами. Корпус бойлера может иметь цилиндрическую или прямоугольную форму;
• с предлагаемыми отопительными приборами можно использовать погодозависимую автоматику (конечно, цены на электрокотлы Protherm с уличными датчиками и интеллектуальной системой управления будут чуть выше). Микропроцессор, в который поступает информация от датчиков, выполняет гибкую регулировку режима отопления соответственно «капризам» погоды. Это позволяет владельцу сэкономить значительные средства, так как электричество не расходуется понапрасну.

Описание и цены настенных котлов Protherm

Настенный газовый котел Protherm Гепард 23 MTV не имеет дымохода, что очень хорошо для квартиры, его установка не займет у вас много времени, цена на него приемлемая, также он способен поддерживать комфортный температурный режим. Нагрев воду осуществляется при температуре от 38 до 60 градусов для ГВС и до 80 градусов для отопительной системы соответственно.

Кроме того, такой агрегат очень сильно реагирует на жесткую воду.

Как мы уже упоминали, цена данной модели колеблется в районе около 27 тысяч рублей, что превышает стоимость экономичных моделей весьма незначительно. Но экономные дешевые котлы не такие добротные, не настолько долговечные, и, в случае поломки, не подлежат ремонту.

Характеристики газового котла Protherm Пантера 25 KTV

Данная настенная модель отлично подойдет для квартиры с большой площадью, для частного дома или офиса. Она имеет семь модификаций, мощностью от 12 до 39 кВт. В серии есть котлы настенного типа с открытой и закрытой камерой сгорания, одноконтурные и двухконтурные. Мощный насос помогает повысить скорость теплообмена внутри системы.

Цена такого агрегата составляет порядка 33 тысяч рублей.

Ключевые характеристики котлов данной серии таковы:

• компактность;
• наличие встроенного циркулярного насоса;
• объем расширительного бачка составляет 5 литров;
• наличие модуляционной горелки;
• есть возможность перехода на сжиженный газ;
• защита от перегрева, переохлаждения и замыканий;
• наличие автоматической рециркуляции, что позволит работать с отоплением любого типа.

Производитель Protherm

Vaillant Group начала выпуск котлов в 1992 на заводе в словацком городе Скалица, который стал базовой производственной площадкой тепловых агрегатов Протерм.

Сегодня компанию знают в 26 странах, 400 специалистов завода выпускают порядка 350 тыс. котлоагрегатов ежегодно. Система управления качеством выполняется по нормативам ISO 9001, технология подвергается ежегодной проверке экспертными европейскими компаниями.

Сборка изделия организована по двум современным технологиям:

• контейнерный метод для тяжеловесных напольных конструкций;
• по системе ”one piece flow”, когда одно устройство от начала до конца собирается одним профессионалом, отвечающим за качество сборки.

На заводе имеется исследовательская лаборатория, которая осуществляет технологические испытания котлов и тестирует инновационные решения в бытовой теплоэнергетике.

Настенные газовые котлы Protherm Гепард

Котельное оборудование / Отопительные котлы / Отопительные котлы Protherm

Protherm Гепард — настенные газовые двухконтурные котлы мощностью 12 и 23 кВт для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике.

С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы. Модели 12 MTV и 23 MTV оснащены коаксиальной системой отходящих газов и не требуют подключения к дымоходу, что позволяет устанавливать их в помещениях где нет стационарного дымохода или его устройство сильно затруднено или невозможно в силу различных причин.

Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. Основной особенностью котла является быстрый нагрев воды, около 2 секунд.

Новый котел приобрел новый дисплей по сравнению с предыдущей моделью. Яркая подсветка позволяет видеть данные на экране теперь в светлом помещении в светлое время суток.

Надежность и долговечность котла обеспечивает гидравлический блок из прочного композитного материала улучшенный по сравнению с гидроблоком в модели предыдущего поколения. Медный теплообменник и горелка из хромоникелевой стали, пластинчатый вторичный теплообменник из нержавеющей стали очередной раз подчеркивают качество котла.

Новый пневматический газовый клапан SIT работает тише по сравнению с газовым клапаном предыдущего поколения. Инструкция по эксплуатации настенных газовых котлов Ptotherm Гепард

1,12 Мб
Руководство по установке и техническому обслуживанию Ptotherm Гепард 12, 23 MTV	8,2 Мб
Руководство по установке и техническому обслуживанию Ptotherm Гепард 12, 23 MOV	6,84 Мб
Сертификат соответствия ГОСТ	1,63 Мб

Наименование	Артикул	Полезная мощность, кВт	Отвод продуктов сгорания	Цена, руб.
Protherm Гепард 12 MOV	0010015235	9,1 — 12,0	в дымоход
Protherm Гепард 12 MTV	0010015237	8,0 — 11,9	турбо
Protherm Гепард 23 MOV	0010015236	9,0 — 23,3	в дымоход
Protherm Гепард 23 MTV	0010015238	9,0 — 24,6	турбо

Характеристики

Тип	12 MOV	12 MTV	23 MOV	23 MTV
Общая информация
Тип котла
Газовый	да
Электрический	—
Одноконтурный	—
Двухконтурный	да
Настенный	да
Напольный	—
Контур отопления
Открытая	да	—	да	—
Закрытая	—	да	—	да
Полезная мощность, кВт	9,0 — 12,0	8,0 — 11,9	9,0 — 23,3	9,0 — 24,6
Потребляемая мощность, кВт	10,5 — 13,6	9,4 — 13,1	10,5 — 25,7	10,5 — 27,1
Номинальный ток, ~230В / А	—
Номинальный ток, ~360В / А	—
Максимальная сила тока ~230В / А	—
Максимальная сила токаб ~360В / А	—
Рабочее давление, Атм	0,5 — 3,0
Расширительный бак, л	5
Контур ГВС
Накопительный бойлер	—
Расширительный бак, л	—
Теплообменник	пластинчатый
Диапазон температур ГВС, °C	35 — 65
Объем горячей воды, л/мин	1,5 — 11,4
Рабочее давление, Атм	1,0 — 10,0
Контур подачи газа
Давление природного газа, мм.рт.ст.	130 — 200
Давление сжиженного газа, мм.рт.ст.	300
Расход природного газа, м3/час	1,44	1,39	2,7	2,9
Расход сжиженного газа, кг/час	1,07	1,03	2,0	2,1
Класс Nox	3
Панель управления
Светодиодная индикация	—
Жидкокристаллический дисплей	да
Индикация температуры	да
Индикация неисправностей	да
Терморегуляторы
Thermolink B	да
Thermolink P	да
Thermolink S	да
Exabasic	да
Exacontrol	да
Система контроля
Датчик тяги	да	—	да	—
Дифференциал дымохода	—	да	—	да
Контроль пламени	да
Предохранительный клапан	да
Датчик расхода воды	да
Тепловой предохранитель	да
Защита от замерзания	да
Антиблокировка трехходового клапана	да
Защита насоса от заклинивания	да
Электрическое подключение
Напряжение / Частота, В/Гц	230/50
Потребление, Вт	92	136	92	156
Класс защиты	IPX4D
Присоединительные размеры
Дымоход, мм	136	60/100	155	60/100
Газопровод	3/4″
Контур отопления	3/4″
Контур ГВС	1/2″
Габариты и вес
Вес без воды, кг	31	34	31	34
Габариты (ВхГхШ), мм	740х310х410

Газовые котлы на пропане

Надежно работают на пропане газовые котлы Protherm

(Словения-Германия). Завод давно приватизирован немецким капиталом (Vaillant), а продукция его на деле при долголетней эксплуатации показала отличное качество и надежность. Особенно хороши настенные котлы.

У нас Вы можете автономно газифицироваться газгольдером и комфортабельно отапливаться газом в любой точке Московской области:

• комплект форсунок для перевода котла на пропан стоит 2т.руб.;
• газгольдер для автономного газоснабжения — от 185 тsc. руб.;
• круглогодично заправляем газгольдеры сжиженным газом;

Мы не магазин, а монтажная и сервисная организация = с нами надёжно!

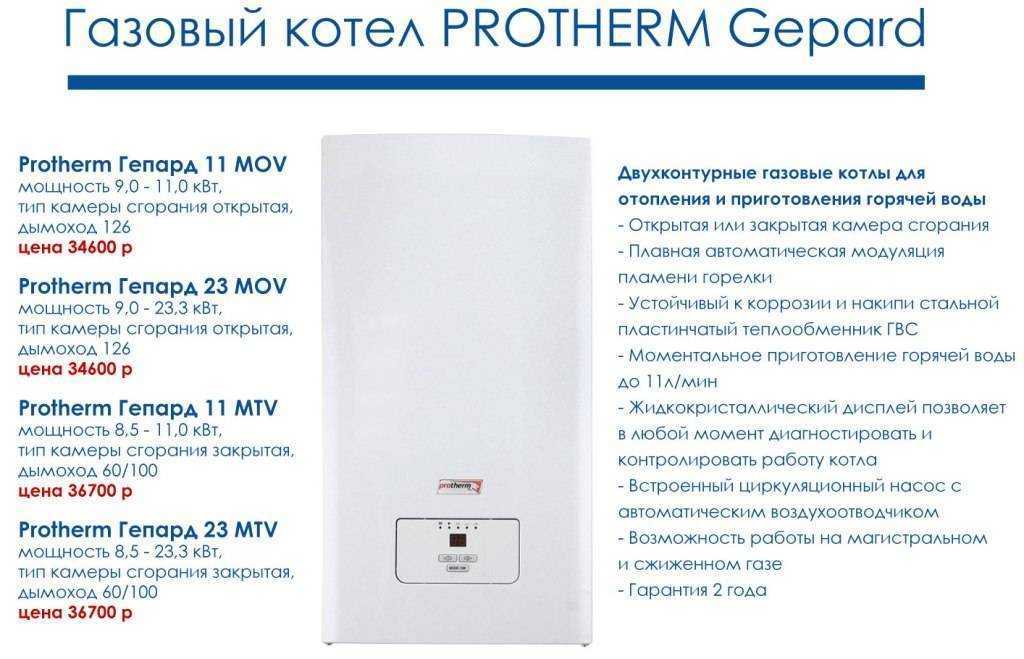

Настенный газовый котел Protherm Gepard (Гепард)

увеличь картинку

Это настенные газовые двухконтурные котлы мощностью 12 и 23 кВт для отопления и приготовления горячей воды в стальном пластинчатом теплообменнике. С помощью жидкокристаллического дисплея можно непрерывно получать информацию в любой момент работы котла. Дисплей позволяет постоянно контролировать весь процесс работы. Яркая подсветка позволяет видеть данные на экране теперь в светлом помещении в светлое время суток. Модели 11 MTV и 23 MTV оснащены коаксиальной системой отходящих газов и не требуют подключения к дымоходу, что позволяет устанавливать их в помещениях, где нет стационарного дымохода. Переключение в режим ГВС происходит автоматически при открытии крана горячей воды. Основной особенностью котла является быстрый нагрев воды, около 2 секунд. Надежность и долговечность котла обеспечивает гидравлический блок, из прочного композитного материала улучшенный по сравнению с гидроблоком в модели предыдущего поколения. Медный теплообменник и горелка из хромоникелевой стали, пластинчатый вторичный теплообменник из нержавеющей стали очередной раз подчеркивают качество котла

Наименование	Мощность, кВт.	Количество контуров	Тип камеры сгорания	Стоимость, руб.
Газовый котел Гепард 2015 12 MOV	12	Двухконтурный	Открытая	40 600
Газовый котел Гепард 2015 12 MTV	12	Двухконтурный	Закрытая	41 500
Газовый котел Гепард 2015 23 MOV	23	Двухконтурный	Открытая	42 300
Газовый котел Гепард 2015 23 MTV	23	Двухконтурный	Закрытая	44 500

Все цены на нашем сайте указаны в рублях и с учётом НДС. Всё оборудование сертифицировано и имеет сертификат соответствия. Наличие товара и возможности доставки в Ваш регион уточняйте у менеджеров.

Настенный газовый котел Protherm Pantera (Пантера)

увеличь картинку

Котел Protherm Pantera

имеет ряд преимуществ перед котломProtherm Gepard. Пантера заметно мощнее в каждой своей детали. Все её узлы крупнее и имеет подбор не по пределу необходимых технических характеристик (как у Гепарда), а сделаны с определенным запасом. Это видно даже не вскрывая корпус. Пантера массивнее и габаритнее Гепарда. А средняя разница в цене составляет всего около 5т.руб.

Технические характеристики турбинированного Гепарда 23

• мощность – 23,3 кВт;
• площадь для обогрева – до 200 м2;
• температура ГВ – от +38 до +60 °C, температура ОС – от +38 до +80 °C;
• подключение к однофазной электрической сети;
• расход топлива из газопровода – 2,4 м3/ч, из баллона – 1,02 м3/ч;
• давление в контурах – 3 бар;
• автоматический контроль над теплотехническими процессами;

• индивидуальные регулировки параметров, включая эквитермические – котел Протерм Гепард 23 можно подключить к уличному и комнатному термометру;
• возможность подключения низкотемпературных приборов;
• расширенная система защит.

Обратите внимание! Владельцам отопительного оборудования Протерм Гепард 23 МТВ рекомендуется постоянно следить за качеством теплоносителя: на жесткость и показатели pH (рекомендованные параметры – 8,2 до 10). Твердые примеси можно удалять обычным и магнитным фильтром

В рабочую жидкость запрещено добавлять биоциды, антифриз, смягчающие присадки, антикоррозийные составы и другие химикаты, в противном случае гарантия считается недействительной.

Тактование уменьшает срок службы котла и увеличивает расход газа

Запуск оборудования в работу – это самый сложный момент. В это время узлы и механизмы максимально нагружены. В этот момент действуют пусковые токи, а в горелку подается увеличенная порция топлива, часть которого уходит через дымоход. При тактовании включение/выключение происходят часто, значит, увеличивается износ узлов, повышается потребление газа, снижается КПД. Поэтому устранять цикличность работы газового агрегата нужно сразу после обнаружения. Для этого необходимо выровнять мощность котла и отопительной системы.

Регулярное обслуживание котла позволит продлить срок его службы. Как правильно это делать, рассказано в видео

Настройка газового котла Протерм Медведь

Напольный газовый котел Протерм Медведь имеет простую конструкцию. В продаже есть модели, которые могут дать только отопление, а есть и те, что производят горячую воду. В зависимости от характеристик, настройку газового котла Протерм Медведь производят следующим образом:

1. Температура ГВС – нажимают кнопку MODE, начнет мигать лампочка в левом верхнем углу, а в правом нижнем будет гореть другой диод. При помощи кнопки с изображением двух стрелок, направленных вверх, устанавливают необходимую температуру в бойлере в диапазоне 40-70ºC. Подтверждают выбранную температуру нажатием кнопки MODE.
2. Температура теплоносителя – в режиме установки температуры отопления лампочка мигает в левом верхнем углу. С помощью кнопки с двумя стрелками, направленными вверх, устанавливают необходимую температуру теплоносителя в диапазоне 45-85ºC. Для активации выбранного значения нажимают кнопку MODE.

В перечне температур есть параметр —. При его выборе газовый котел переходит на работу в летнем режиме, когда отопление отключено, а режим горячего водоснабжения работает.

При подключении к котлу эквитермического регулятора температуры проводят дополнительные настройки.

Инструкция по подключению, настройке и эксплуатации

Перед тем как начать эксплуатацию, котел должен быть установлен и настроен.

Основные требования:

• монтаж котла и всего вспомогательного оборудования выполняют в точном соответствии с проектной документацией, требованиями СНиП и инструкцией завода-производителя;
• установка размещается в специально оборудованном помещении. Для моделей с открытыми топками — в отдельностоящих зданиях, а для закрытых, могут устанавливаться в жилых (не спальных) помещениях;
• процесс монтажно-наладочных работ осуществляется специалистами сервисной организации с сертификатами производителя оборудования. Самостоятельная установка может повлечь аннулирование гарантии на ремонт агрегата.

Перечень работ по обязательному техническому обслуживанию:

• проверка газовоздушного тракта на герметичность и отсутствие повреждений — 1 раз в год;
• проверка общего состояния котла — 1 раз в год;
• очистка поверхностей котла и дымовых каналов — 1 раз в год;
• осмотр бойлера на повреждение коррозией, деформацию и засор сажей — 1 раз в год;
• проверка давления газа на входе в котел, 1 раз в год.
• проверка состояния электросилового оборудования — 1 раз в год;
• выполнение пробного запуска и удаление воздуха — 1 раз в год;
• проверка состояния расширительного бака — 1 раз в 2 года;
• проверка горелки на повреждения — 1 раз в 2 года;
• очистка сетчатого фильтра на входе холодной воды — 1 раз в год.

Модельный ряд котлов Протерм

Ассортимент отопительных котлов, предлагаемых фирмой Протерм, широк и разнообразен. В каталог производимой продукции входят:

1. электрические котлы;
2. твердотопливные, работающие на дровах и угле;
3. универсальные агрегаты, которые могут работать на газе и солярке;
4. промышленные котлы повышенной мощности;
5. газовые котлы.

Номенклатура газовых котлов Протерм включает в себя два вида: напольные и настенные. Компания производит газовые котлы в диапазоне от небольших настенных устройств весом 30 кг до тяжелых напольных агрегатов, наиболее известным среди которых является двухконтурный газовый котел фирмы Протерм модели Медведь 30 KLZ весом 155 кг.

Что касается двухконтурных настенных аппаратов, то их выпускается 5 серий:

• Пантера (Panther).
• Ягуар (Jaguar).
• Рысь (Rys).
• Гепард (Gepard).
• Тигр (Tigr).

Вам будет интересно >> Газовые энергонезависимые котлы от Конорд Каждая серия включает несколько моделей, отличающихся мощностью, производительностью, ценой и некоторыми другими параметрами. В частности, устройства серии Пантера, Гепард и Тигр включают модели как с закрытой, так и открытой камерами сгорания. Типичным представителем является двухконтурный газовый котел компании Протерм Пантера 25 KTV мощностью 25квт, в котором есть устройство принудительного удаления отработанных газов из закрытой камеры.

Настенные образцы

Отопительные агрегаты с настенным способом крепления пользуются наибольшей популярностью из-за своих компактных размеров. Хотелось бы подробнее ознакомиться с каждой из моделей.

Protherm «Тигр»

Мощность такого аппарата может составлять 3,5 — 11 кВт и 9,5 — 23 кВт. Газовые котлы «Тигр» отличаются надежностью и экономичностью. Они разработаны в соответствии с последними тенденциями в электронике и отопительной технике, а также отвечают всем строгим требованиям. Данный аппарат выпускается с интегрированным бойлером емкостью 25 л, а также он оборудован температурным датчиком ГВС и инновационной системой SPIN. Благодаря таким нововведениям значительно увеличена скорость нагрева горячей воды и обеспечено постоянное поддержание ее температуры.

К рабочим характеристикам котлов PROTHERM «Тигр» можно отнести следующие рабочие параметры:

• защита оборудования от мороза;
• компактные габариты, позволяющие размещать прибор в ванной комнате;
• плавное переключение мощности;
• интегрированный в корпус прибора микропроцессор;
• надежная защита насоса, предотвращающая заклинивание;
• базовая модель оснащена эквитермическим регулятором;
• мультифункциональный дисплей;
• предохранение от перегрева;
• раздельное управление отоплением и горячим водоснабжением;
• контроль давления в системе и выведение данных на электронный дисплей.

Protherm «Пантера»

Модель обладает функцией «комфорт», обеспечивающей ускоренный нагрев воды. Также она оборудована микропроцессором и переключателем мощности котла с плавным пуском. Здесь можно отметить легкое управление агрегатом, которое выведено на дисплей, а также коммуникационную шину eBUS.

Газовый котел «Пантера» относится к оборудованию среднего класса с функцией электронного розжига и двумя теплообменниками. Такой прибор можно устанавливать для обеспечения обогрева помещений и подачи горячей воды в жилых домах, офисах и местах общественного пользования. Производители представили на рынке три модели котлов «Пантера»:

• 24 KOV — двухконтурный газовый агрегат с камерой сгорания открытого типа;
• 24 KTV и 28 KTV — газовое оборудование с наличием герметичной камеры сгорания.

Такой прибор продуцирует до 15 литров горячей воды каждую минуту и способен отопить до 270 м2 помещения. Он функционирует даже в условиях низкого давления газа. К защитным функциям котла можно отнести предотвращение замерзания системы отопления, антицикличность котла, предотвращение заклинивания насосной системы и автоматическое отключение подачи газа.

Protherm «Гепард»

В сравнении с рассмотренным ранее оборудованием, эти котлы менее функциональны и относятся к бюджетной технике среднего класса. Мощность здесь регулируется при помощи модуляционной грелки. Как показывает практика, КПД в течение всего отопительного периода не опускается ниже 92%. В его комплектацию входит коммуникационная шина eBus.

Хотелось бы отдельно отметить основные функции и преимущества газового оборудования «Гепард»:

• возможность выбора режима работы агрегата (зима – лето);
• оснащение теплообменником из нержавеющей стали;
• хромоникелевая горелка, которая не подвергается коррозии;
• автоматическая система диагностики;
• наличие датчика давления теплоносителя;
• регулировка мощности, выведенная на дисплей.

Protherm «Скат»

Современный образец электрических отопительных аппаратов с отличным дизайном, низким уровнем шума, ступенчатым переключением мощности и возможностью удобного обслуживания. Эти тихие приборы практически не нуждаются в уходе и излишнем контроле. Они одинаково хорошо подойдут для обогрева частных домов и городских квартир, отличающихся небольшой площадью.

Все приборы данной серии абсолютно безопасны, обладают экологической чистотой и не наносят вреда окружающей среде. Такое оборудование разрешено к установке в заповедной зоне, ведь оно не нуждается в монтаже дымохода и не пережигает кислород, в отличие от образцов, работающих на топливе. Эти агрегаты очень просты в уходе и эксплуатации, к тому же способны очень быстро нагреть комнаты.

Настройка котла и инструкция по эксплуатации

После того как газовый котел Протерм Гепард будет доставлен на место, выполняют его размещение на предварительно выбранную стену.

В наборе поставки содержится специально предназначенный держатель, который укрепляют на прочно стенке. Не разрешается монтаж на плоскости, обшитой гипсокартоном, на временных стеновых перегородках, имеющих пониженную несущую способность.

После размещения агрегата проводят обвязку котла с внутридомовыми инженерными сетями:

1. Распределительный газопровод.
2. Прямой и обратный трубопровод системы отопления.
3. Ввод холодной подпиточной воды.
4. Электрическое питание, для энергозависимых моделей.

Работы по подключению сетей выполняются тщательно, с соблюдением технологических требований, установленных заводом-изготовителем в технической документации к агрегату. Соединение газовых линий выполняется представителей горгаза, качество сборки проверяется мыльным раствором.

Далее выполняют заполнение котла Гепард и тепловых сетей водой, через подпиточный кран пока не будет достигнуто рабочее давление в контуре и приступают к удалению воздуха из сети, через установленные воздушники в системе отопления.

После этого контур опять подпитывают до рабочего давления, повторяют процедуру несколько раз, пока воздух полностью будет удален из трубной системы.

Если пользователь подключит котел Протерм Гепард самостоятельно, у него будут проблемы не только с гарантией на оборудование, но и с газовой инспекцией, которая должна выдать разрешение на эксплуатацию газового оборудования.

Настройка котла и инструкция по эксплуатации

После того как газовый котел Протерм Гепард будет доставлен на место, выполняют его размещение на предварительно выбранную стену.

В наборе поставки содержится специально предназначенный держатель, который укрепляют на прочно стенке. Не разрешается монтаж на плоскости, обшитой гипсокартоном, на временных стеновых перегородках, имеющих пониженную несущую способность.

После размещения агрегата проводят обвязку котла с внутридомовыми инженерными сетями:

1. Распределительный газопровод.
2. Прямой и обратный трубопровод системы отопления.
3. Ввод холодной подпиточной воды.
4. Электрическое питание, для энергозависимых моделей.

Работы по подключению сетей выполняются тщательно, с соблюдением технологических требований, установленных заводом-изготовителем в технической документации к агрегату. Соединение газовых линий выполняется представителей горгаза, качество сборки проверяется мыльным раствором.

Далее выполняют заполнение котла Гепард и тепловых сетей водой, через подпиточный кран пока не будет достигнуто рабочее давление в контуре и приступают к удалению воздуха из сети, через установленные воздушники в системе отопления.

После этого контур опять подпитывают до рабочего давления, повторяют процедуру несколько раз, пока воздух полностью будет удален из трубной системы.

Если пользователь подключит котел Протерм Гепард самостоятельно, у него будут проблемы не только с гарантией на оборудование, но и с газовой инспекцией, которая должна выдать разрешение на эксплуатацию газового оборудования.

Сервисные настройки котла Протерм Гепард 23 MTV

Все электромеханические узлы регулируются и контролируются микропроцессором. Все алгоритмы действий заложены программным обеспечением, в котором предусмотрено два меню: для пользователя и для сервиса. Управление выполняется через общедоступную программу. Для входа в сервисное меню модели Protherm Gepard 23 MTV нужно ввести код: удерживать «mode», при этом интерфейс дисплея измениться, далее с помощью «+» или «-» подбираются нужные символы пароля – это 35, в завершении процедуры нужно подтвердить действие повторным нажатием  «mode». При входе в меню сервиса сразу высвечивается первая строка информации d00, чтобы попасть к другим данным, нужно посредством «+» или «-» ввести нужный номер.

В видео показано, как произвести сервисную настройку Protherm Gepard 23 MTV

Как увеличить КПД газового котла

В начале этой статьи уже отмечалось, что в сервисной инструкции котла Protherm Gepard 23 MTV указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (23,3 кВт.) и 79,4% при работе с минимальной мощностью (8,5 кВт.) Представьте, как еще уменьшится КПД, если этому котлу придется работать с системой отопления мощностью 4 кВт.

Минимум 1/4 часть израсходованного газа будет буквально вылетать бесполезно в трубу. Это будет расплата за установку в доме дешевого оборудования для отопления и ГВС.

Особенно сильно снижается КПД  у газовых котлов «турбо», с принудительными подачей воздуха к горелке и удалением дымовых газов. Связано это с тем, что вентилятор котла работает с постоянной скоростью, обеспечивая движение газов в количествах, необходимых для работы котла с максимальной мощностью. В результате в котел, работающий с меньшей мощностью, подается и удаляется избыточное количество воздуха и дыма.  А с лишним воздухом и дымом в трубу буквально вылетают тепло — газ — деньги.

В более дорогих моделях газовых котлов «турбо» скорость вращения вентилятора регулируется автоматически, в зависимости от величины мощности, с которой в данный момент работает котел. В результате, при снижении мощности, уменьшается количество подаваемого для горения воздуха, что увеличивает КПД котла.

Для того, чтобы сократить количество воздуха, подаваемого к горелке котла вентилятором, работающим с постоянной скоростью, поступим следующим образом.

Устройство техники Protherm Gepard

Серия представлена двухконтурными и одноконтурными котлами. Первые обслуживают системы горячего водоснабжения (ГВС) и отопления. Оснащены встроенным водонагревателем от 30 до 60 литров. Настенные агрегаты подойдут для квартир и частных домов.

Одноконтурные агрегаты «Протерм Гепард» включают бойлеры косвенного нагрева. Камеры сгорания в обеих конструкциях могут быть открытыми и закрытыми. При наличии дымоходной шахты выбирайте модель с атмосферной горелкой, которая забирает воздух из помещения. Если дымоход в строении не предусмотрен, подойдет турбированная горелка с отводом газов через коаксиальный дымоотвод.

Основные неисправности

Все возможные неисправности немедленно определяются системой датчиков и выводятся на дисплей в виде буквенно-числового кода.

Ошибки агрегатоввозникают по разным причинам, среди которых присутствуют:

• Обрыв или короткое замыкание того или иного датчика.
• Отсутствие пламени.
• Отсутствие воды.
• Остановка вывода дыма.
• Отказ циркуляционного насоса.
• Остановка вентилятора и т.д.

Большинство ошибок вызывают немедленную блокировку котла по соображениям безопасности. Возможны ситуации, когда в доме никого нет, отреагировать оперативно на появление сигналов некому.

ОБРАТИТЕ ВНИМАНИЕ!

Поэтому система безопасности производит экстренную блокировку, которую сбрасывает владелец при перезапуске. Полный перечень кодов ошибок имеется в руководстве пользователя.

Он представляет собой довольно протяженный список, приводить который целиком нет смысла.
