Принцип работы беспроводной видеокамеры: описание, характеристики

КАК РАБОТАЕТ IP КАМЕРА

Подробно про принцип работы, устройство и характеристики IP камеры можно посмотреть здесь.

В данном материале рассматривается как работают IP камеры в зависимости от наличия у них тех или иных опций и возможностей.

Как работает ip камера видеонаблюдения с WiFi.

WiFi – это технология беспроводной передачи данных. Таким образом, камера видеонаблюдения с WiFi для связи с другими устройствами не нуждается в наличии кабелей. Тем не менее, не следует считать, что от проводов можно избавиться полностью. Они требуются для подключения питания.

Другое дело, что источник напряжения (при наличии такой возможности) можно установить в непосредственной близости от видеокамеры. В этом случае потребуется прокладка цепей питания на относительно небольшое расстояние.

Еще один минус – ограниченная дальность связи. В условиях прямой видимости она составляет не более 100 метров, а в помещениях может уменьшаться в несколько раз.

Часто как WiFi камеры позиционируют оборудование, предназначенное для работы с конкретным приложением и под управлением сервиса производителя. Такие видеокамеры не имеют полноценного WEB интерфейса и обладают ограниченными возможностями.

Часто их позиционируют как «умные» (smart) устройства, но по сути для работы в составе системы IP видеонаблюдения они не пригодны.

«Правильная» IP WiFi камеры может работать по проводам, а в интерфейсе имеет возможность установок:

IP адреса;
маски сети;
имени беспроводной сети (SSID);
протоколов шифрования и паролей доступа.

Естественно, она обладает и всеми другими возможностями IP видеокамеры.

Как работают ip камеры видеонаблюдения через интернет.

Для удаленного доступа к системе видеонаблюдение через интернет требуется соблюдение одного из перечисленных условий:

наличие статического IP адреса (предоставляется провайдером интернет услуг);
подключение через сервис динамических имен (DDNS);
использование облачного сервиса видеонаблюдения.

На сегодняшний день последний способ наиболее удобен и практичен.

Видеонаблюдение через интернет может быть организовано различными способами: с использованием видеорегистратора или без него, с подключением камеры непосредственно к роутеру (напрямую).

Кстати, при использовании регистратора можно получать доступ через интернет не только к IP, но и аналоговым камерам видеонаблюдения.

Рекомендуемые материалы:

IP камеры с технологией WiFi, особенности организации с их помощью беспроводных систем видеонаблюдения

Как подключить ip камеру, организация проводного соединения и удаленного доступа

Камеры для интернет видеонаблюдения, IP и WiFi технологии для удаленного доступа, подключение и онлайн просмотр

Устройство системы видеонаблюдения, аналоговых и IP камер

Что нужно для установки видеонаблюдения в частном доме, квартире, на даче

* * *

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

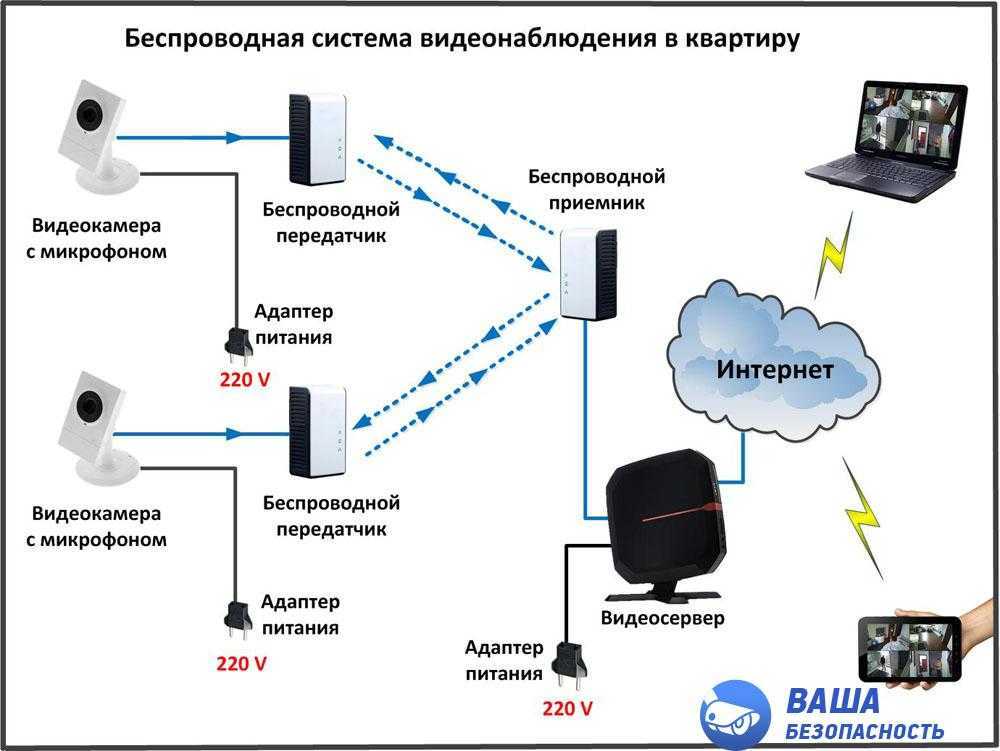

Как выбрать беспроводную систему видеонаблюдения

Во всех случаях — для периодически посещаемых или мест постоянного обитания, улиц, помещений – подойдет оборудование для видеонаблюдения со средствами записи, архивации, онлайн-наблюдения. Если же нужно только отправить сигнал о тревоге или фотоснимок объекта, подойдут недорогие MMS GSM камеры.

Корпусные или купольные камеры для улицы, дачного участка оснащаются подогревом, ударопрочным, защищенным от климатических явлений корпусом. Желательно, чтобы прибор оснащался функцией ночной записи и улучшенной записью в сложных погодных условиях.

Автоматическая регулировка диафрагмы, электронный затвор позволят работать в условиях переменного освещения. Инфракрасный фильтр, подсветка нужна устройству для режимов день/ночь (см. Камера видеонаблюдения с ик подсветкой).

В удаленных местах, сельской местности, дачных поселках отсутствует или слабая WI-FI связь. В таких случаях уместно использовать GSM или 3G-камеры совместно с ретрансляторами (см. Усилитель сотовой связи для дачи). Первый вариант дешевле и подойдет для тех местностей, где нет перебоев с мобильной связью, второй – обеспечит бесперебойную, быструю связь, передачу данных больших объемов, но он дороже.

Для домов и приусадебного участка требуются камеры внутри помещений и снаружи. Скорость WI-FI уменьшается при подключении нескольких приборов. Учитывают также, что роутер все-таки подключается кабелем, который подвержен механическим повреждениям.

Такое видеонаблюдение лучше подходит для помещений и жилых домов c надежным интернетом. Есть смысл ставить WI-FI, если требуется постоянное онлайн-наблюдение, поскольку траффик интернета дешевле, но 3G, GSM надежнее и функциональнее.

Разумный выбор для всех условий — камера с видеозаписью или автономное оборудование с дополнительным фиксирующим регистратором, который автоматически записывает информацию. Учитывают, что он размещается недалеко от камер в надежном защищенном месте. В таком случае, если нет выхода в интернет, оборудование работает в автоматическом режиме, сохраняя информацию на регистраторе.

Выбор камеры зависит от предпочтений владельца. Стандартный аналоговый прибор с разрешением 600 ТВЛ или цифровая мини камера 1 Мп подойдет для помещения и наружного наблюдения на сравнительно близкие расстояния (20–30 м). Оптимальный вариант с разрешением 1,3 Мп.

Если же нужна детализация, выбирают цифровую HD-камеру или с разрешением не меньше 5 Мп.

Работа IP-камеры

Одной из самых востребованных и простых является IP-камера. Она сочетает возможности стандартного видеонаблюдения. Для обработки трафика достаточно небольшого компьютера. Помимо оптических элементов она оснащена сетевым модулем, центральным процессором и процессором сжатия

Важно уточнить, как работает IP видеонаблюдение. Это значительно расширяет функциональные возможности, позволяет задействовать все опции

Объектив фиксирует изображение на матрице, как и в случае с другими устройствами, основанными на работе через интернет

Это важно, чтобы синхронизировать камеру с регистратором. Для этого используют специальные команды или профильные программы

Важно получить IP-адрес, так как без него невозможно совместное использование оборудования.

Работа видеокамер наблюдения подобных моделей возможна со следующими устройствами:

Коммутатор или роутер, который поддерживают протокол динамической настройки узла;

Регистратор, облачное хранилище данных или персональный компьютер (можно выбрать одно или несколько видов оборудования);

PoE-коммутатор, регистратор или адаптер для получения достаточного питания.

Проброс портов

Перенаправление трафика из входящего порта роутера к портам сетевых устройств осуществляется по технологии NAT (NAPT), большинство современных сетевых устройств поддерживают ее.

D-Link

Зайдя в прошивку роутера через веб-интерфейс необходимо нажать клавишу «Расширенные настройки». Из появившегося меню выбирается раздел «Межсетевой экран», а в нем «Виртуальные серверы».

Заполнение шаблона:

Имя – уникальное, но удобное для идентификации в сети;
Протокол – выбирается из выпадающего меню, обычно это наиболее распространенные протоколы PCP/IP 4 или 6;
Внешний порт (начальный/конечный) – указывается порт из предоставленной провайдером информации. Обычно он один, поэтому параметр конечный не заполняется;
Внутренний порт (начальный/конечный) – указывается диапазон, выбранный пользователем (от 10000 до 65000).
Внутренний и удаленный IP адрес сервера, заполняется только если у пользователя многоуровневая сеть, использующая доменные имена. Поля обычно остаются пустыми;
Произведенные изменения в настройках соохраняются.

TP-Link

Заполнение аналогичных параметров производится в пункте меню «Переадресация» → «Виртуальные серверы» → «Добавить новую».

Используются поля:

Порт сервиса – имеется в виду внешний порт;
Внутренний порт;
IP-адрес.

ASUS

Заполнение полей производится в меню «интернет» закладка «Переадресация портов» поля находятся в самом низу страницы:

Диапазон портов – можно задать один, диапазон через запятую или смешанное значение;
Локальный адрес – внутренний адрес камеры;
Локальный порт – внутренний порт камеры;
Протокол – тип соединения, обычно PCP/IP 4 или 6.

Заключение

Доступ с любого внешнего ресурса к настроенной IP камере будет выглядеть следующим образом:

HTTP:// (белый адрес прописанный на роутере):(уникальный номер порта присвоенный видеокамере.

Таким образом, к камере можно присоединиться не только с ПК, но и с планшета, смартфона или ноутбука. Для этого на устройстве нужно установить соответствующее программное обеспечение. Обычно его предоставляет на условиях бесплатного распространения компания производитель камер. Скачать программу можно с официального сайта компании.

Для устройств, работающих под ОС Андроид можно скачать соответствующие приложения с ресурса Play Market, а для гаджетов Apple из ресурса Apple Store. Естественно, в отличие от планшетов под управлением ОС Windows, за эти программы необходимо заплатить.

Настройка роутера для просмотра IP камер через интернет

После настройки камер наступает очередь роутера:

Подключаем все настроенные камеры к роутеру через сетевые LAN порты, или по Wi-Fi;
Подключаем роутер к компьютеру по Wi-Fi или сетевому кабелю;
Заходим в его веб интерфейс, и приступаем к проброске портов, чтобы роутер при обращении по определенному адресу извне знал, какую камеру из внутренней сети выдавать.

Данные настройки могут находиться в разделах под названиями «Port Forwarding», «Routing», «WAN», во вкладке «Virtual Server» или «Виртуальный сервер». Для начала необходимо галочкой активировать виртуальный сервер. В зависимости от модели роутера можно наткнуться на подобные настройки:

Имя службы — прописываем вручную, к примеру, «Первая камера»;
Диапазон портов — порт, который мы назначили в настройках первой камеры (8081);
Локальный IP-адрес (адрес IP камеры) — например, у нас он 192.168.99.24;
Локальный порт — 8081, или 80, если в камере отсутствуют настройки порта;
Протокол: TCP – с этим протоколом работает IP камера;
Номер протокола: оставляем поле пустым, или пишем любую цифру, например, 1.

Подключение и настройка IP камеры через роутер

Прописываем по вышеописанному принципу настройки для каждой камеры. Не забываем, что каждая камера должна иметь свой собственный отличный от других IP адрес, и порт, если, конечно, есть такая возможность.

Чтобы к камерам можно было подключиться с любого устройства, имеющего выход в интернет, вам понадобится статический IP адрес. Его вы можете заказать у провайдера за отдельную плату, либо использовать сервис DynDNS. При помощи данного сервиса можно присвоить вашему динамическому IP адресу любое доменное имя, вроде http://ваш_уникальный_домен.
ddns.
ru
. Но в начале необходимо активировать эту функцию в настройках роутера. В некоторых роутерах эти настройки находятся в разделе «WAN» на вкладке «DDNS». Там вы можете указать сервер (DynDNS, ASUS, NO-IP и т. д.), ваше доменное имя 3го уровня, и прочие необходимые настройки. Далее регистрируем доменное имя на сервисе (кстати, в роутерах ASUS есть собственный бесплатный сервис для этих нужд), и прописываем его в настройках роутера.

Проверка работоспособности после настройки IP камер

После настройки IP камер и роутера, проверим их работоспособность. Для этого необходимо открыть браузер и в адресной строке написать IP адрес камеры и ее порт в подобном виде: http://ваш_уникальный_домен.ddns.ru:8081,
либо http://ваш_статический _
IP_адрес:8081.
При заходе на камеру со своего компьютера, находящегося в той же локальной сети, что и камеры с роутером, просто вбивайте в адресную строку ее уникальный IP адрес.

Если вы все настроили правильно, система должна работать, и при прописывании разных портов в адресной строке браузера вы будете наблюдать картинку с соответствующей камеры.

Итак, мы разобрали вопрос о том, как подключить IP камеру к компьютеру и настроить ее для работы в локальной сети, а также организовать доступ к ней через интернет с любого устройства. Помните, что некоторые нюансы на оборудовании разных производителей могут различаться, но основной принцип настройки всегда будет одинаковым.

21 комментариев

Здравствуйте, спасибо за статью прочитал. вопрос, любую, грубо говоря, не дорогую ip-камеру, я могу подключить к ноуту «поколдовав» с ip-адресом?

п.с. мне нужно, снять видео в темноте при помощи камеры с ик подсветкой. Для этих целей мне будет достаточно: камеры-ip, программного обеспечения,ноутбука? спасибо

Здравствуйте, конечно, вы можете подключить к ноутбуку любую даже самую дешевую IP камеру. Всего описанного вами будет достаточно для подключения одной IP камеры к ноутбуку.

Есть ли ip-камеры с wifi и возможностью прямого подключения к ней без использования wifi-роутера? Т.е. есть телефон с андроидом и wifi, есть ip-камера с wifi в чистом поле как их подружить?
1. Попробуйте использовать программу tinyCam Monitor для подключения камер видеонаблюдения к Android. С помощью нее можно подключить большинство IP камер, имеющих точку доступа WiFi к гаджету на Android.

На сегодняшний день технический прогресс дошел до такого уровня, что порой так и хочется поиграть в бога. Конечно, создавать людей у нас пока не получается, но вот взаимодействовать с единицами техники вполне возможно. В данной статье будут рассмотрены теоретические возможности подключения к различным веб-камерам

Обратите внимание, что содержимое данной статьи носит исключительно ознакомительный характер, поэтому помните, что вторжение в личное пространство другого человека, тем более таким способом, наказывается по закону

Виды IP-камер

Пользователю необходимо разбираться в особенностях самых популярных видов камер, включая PTZ и панорамные модели.

Устройства PTZ бывают обычной и купольной формы, они дополнены опциями масштабирования и наклона кадра, защитой от вибраций, позволяющей сжимать видео для экономии памяти. Принцип работы ip камеры видеонаблюдения этого типа основан на автоматической смене движения объектива. Такие устройства дополнены программными масками, которые срабатывают во время случайного или намеренного изменения угла наклона, а также при повороте. Дополнительно они оснащены опцией отзеркаливания изображения и функцией Auto-Flip, мгновенно поворачивающей модуль прибора на 180 градусов при сохранении ракурса отслеживаемого объекта.

Панорамные приборы состоят из нескольких широкоугольных модулей, лежащих на кольцеобразной основе, изображения с которых накладываются слоями и образуют панораму в виде круга. Модули камер этого типа также могут быть групповыми с совмещенными матрицами. После подключения устройства могут работать в нескольких режимах, включая единую панораму, четыре четверти и два полусферических изображения. Единственным минусом таких приборов является отсутствие прицельной детализации картинки в определенном месте. Изображения могут записываться в виде файлов или собираться в единую папку в качестве частей фотопанорам.

Плюсы и минусы камер

Основное достоинство – простое подключение. Беспроводная камера видеонаблюдения может быть установлена в любой точке. Часто требуется розетка или иной источник питания неподалеку. Большинство камер используют напряжение 12 В для работы, адаптер, как правило, входит в комплект.

Отключение энергии способно помешать ведению записи. Но если устройство обладает собственным аккумулятором, то сможет проработать какое-то время без внешнего источника энергии.

Просто камеру не только установить, но и настроить. Многие производители стараются продумать взаимодействие пользователя с прибором. Для подключения к сети часто присутствует WPS, что позволяет скоммутировать камеру с роутером. Для компьютеров и смартфонов создаются специальные интерфейсы, которые позволят быстро разобраться с опциями даже новичку.

Следует отметить недостатки, которые можно получить выбрав подобный вариант наблюдения. WiFi камера будет использовать частоты 2.4 ГГц или 5 ГГц, отсюда вытекает несколько проблем:

зашумленность среды;
возможность блокировать сигнал от камеры;
ограничение дальности.

С последним недостатком справится проще всего, достаточно приобрести репитеры и расширить площадь покрытия. Однако остальные могут стать критичными. Если на одной частоте с камерой работает какой-то еще прибор, то скорость передачи данных может значительно упасть.

Подобное сделает бессмысленным просмотр трансляции, поскольку помешает передачи данных по Wi-Fi. “Глушилка” же создаст помехи такой силы, что связь между роутером и камерой пропадет.

Камеры видеонаблюдения Wi-Fi: разновидности устройств

Все модели IP-камер видеонаблюдения с Wi-Fi делятся на стандартные и лицензионные. Первый вариант наиболее востребован благодаря доступности и низкой стоимости. Приобретая такое оборудование, следует учитывать максимальный радиус уверенного обмена данными, который указывается в паспорте. Стоит помнить, что наличие перегородок, стен, различных помех может значительно снизить данный показатель.

Wi-Fi камеры видеонаблюдения бывают лицензионные и стандартные

Лицензионное оборудование для видеосъемки характеризуется значительным расстоянием, через которое могут передаваться данные без помех с возможностью просмотра изображения в онлайн-режиме. Однако такие камеры имеют высокую стоимость и ряд ограничений, которые связаны с их использованием.

В зависимости от угла видимости камеры наблюдения Wi-Fi могут иметь фиксированный обзор, мобильный фокус, поворотный механизм, фиксированный круговой обзор.

Цифровые камеры по конструкции бывают купольными или корпусными. В первом варианте нижняя часть корпуса закрыта пластиковой прозрачной полусферой, которая обеспечивает дополнительную защиту устройства, скрывая подвижность объектива. Купол беспроводной мини-камеры видеонаблюдения следует периодически очищать от внешних загрязнений, поскольку они будут видны на изображении. Второй вариант располагается на специальном кронштейне, который может быть фиксированным или поворотным.

Классификация беспроводных камер наблюдения по месту расположения

В зависимости от места расположения оборудование для видеонаблюдения бывает внутренним и наружным. Первый вариант представлен стандартными моделями, которые не обладают повышенными эксплуатационными характеристиками.

По месту расположения камеры Wi-Fi бывают внутренними и наружными

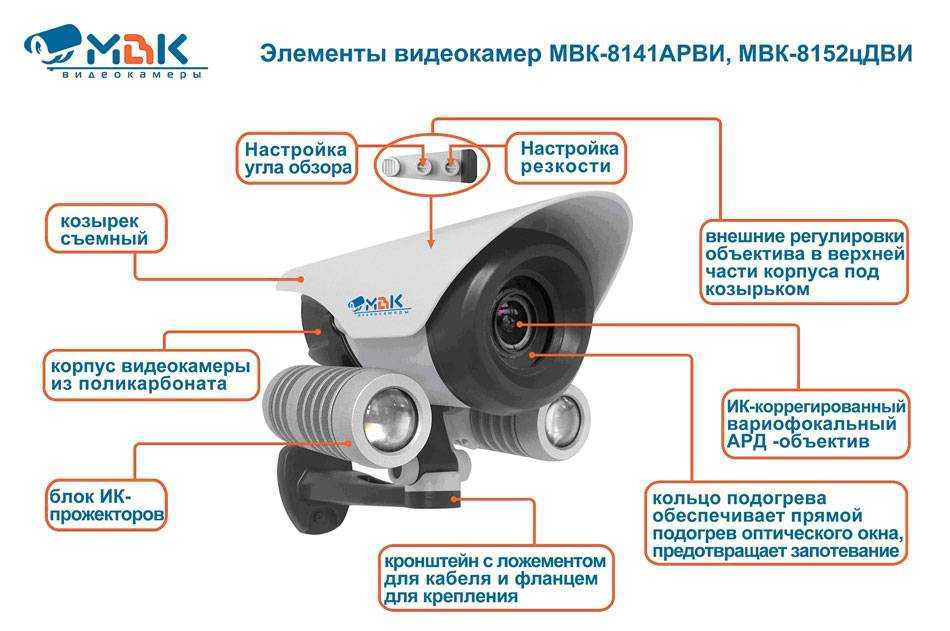

Внешние устройства должны быть устойчивыми к воздействию неблагоприятных факторов окружающей среды в виде атмосферных осадков, ветровых потоков, температурных колебаний, что учтено в конструктивном исполнении. Такие уличные камеры видеонаблюдения Wi-Fi дополнительно оснащаются специальными девайсами для защиты от влаги и пыли. Устройства имеют прочный корпус с электрическим подогревом.

Для защиты от атмосферных осадков используется специальный козырек над объективом. Уличные камеры Wi-Fi должны быть оснащены антивандальной защитой.

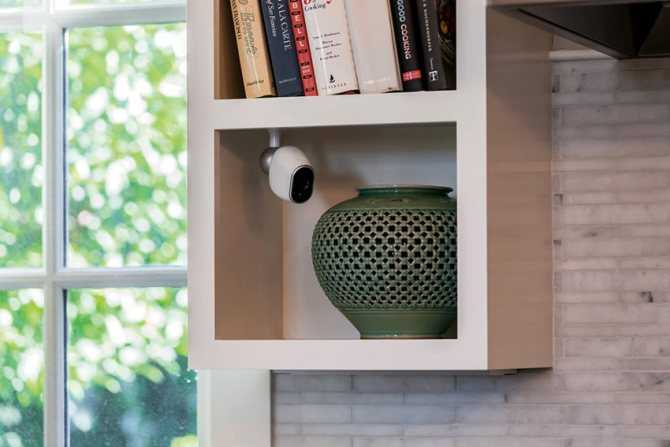

Беспроводные мини-камеры Wi-Fi могут использоваться для открытой и скрытой установки. В первом случае подойдут любые варианты устройств. Для скрытого монтажа лучше приобретать приборы без внешней антенны и инфракрасной подсветки.

Внешние онлайн камеры должны быть оснащены защитой от перепадов температуры, пыли, осадков и ветра

Модели камер Wi-Fi могут отличаться наличием дополнительного интерфейса в виде разъема для присоединения внешнего микрофона, подключения к сети, наружной Wi-Fi антенны, входа для наружных датчиков и охранной сигнализации, выхода для подключения аудиоустройств, слота для карты памяти.

Программы для просмотра видеонаблюдения со смартфона или планшета

Для просмотра видео со смартфона или планшета специально настраивать устройство не требуется. Выше был описан способ просмотра в веб-браузере, но гораздо удобнее скачать специальное приложение для этих целей. В настоящее время существует очень много утилит для описанных выше задач, но наиболее популярными являются 3 приложения.

TinyCam Monitor Pro поддерживает до 16 камер одновременно. Умеет работать с камерами от разных брендов. Есть несколько мультиэкранов. Настройки можно переносить с одного устройства на другое. Можно прямо из программы записывать данные на какой-либо носитель. Есть возможность цифрового увеличения изображения.
IP Cam Viewer позволяет работать сразу с несколькими камерами, объединять их в группы, записывать видео на носитель. Есть функция масштабирования изображения. Можно установить виджет приложения для быстрого доступа и получения актуальной информации. Поддерживает около 700 моделей.
Exacq Mobile. Работает на Android и iOS, поддерживает одновременно 48 камер, удобная навигация в приложении, функция масштабирования.

Интересной особенностью данных приложений является то, что они могут работать с любыми IP-камерами по всему миру. Можно подключить не только камеры установленные дома, но и в других местах. Если камера без логина и пароля, то достаточно просто ввести ее IP-адрес в настройках приложения. С помощью подобных приложений можно подключиться к видеокамере подъезда, двора, стоянки. Достаточно лишь узнать у тех, кто устанавливал камеры, ее IP-адрес, логин и пароль.

Достоинства камер Wi-Fi

Удобство подключения, возможность дистанционного доступа к видеопотоку и наличие обратной связи — основные плюсы беспроводных устройств для видеонаблюдения. Подключение Wi-Fi камер не требует прокладки отдельного кабеля для передачи информации. Как и при использовании проводных IP-камер, обмен данными производится через Интернет, поэтому трансляция доступна из любой точки мира. Для соединения достаточно ввести IP-адрес, логин и пароль.

Ещё одним достоинством является широкий функционал программного обеспечения беспроводных камер. При обнаружении движения на охраняемом объекте, устройство может отправить пользователю SMS или сообщение по электронной почте. Отдельные модели также позволяют настроить распознавание лиц и уведомления об изменении состояния подключенных датчиков.

Запись видео с IP-камер может сохраняться в облачном хранилище. Для этого используется Ivideon или другие подобные сервисы. Они могут быть как бесплатными, так и работающими по платной подписке. Стоит отметить, что не все устройства имеют возможность подключения к облаку. Если такая функция нужна, уточните её наличие перед покупкой оборудования.
