Подключение радиаторов отопления: схемы правильного подключения своими руками в доме и квартире

Циркуляция и виды подключения радиаторов отопления

Жидкость-теплоноситель (обычно вода) перемещается в системе отопления 2 методами – естественно и принудительно.

При обеспечении принудительного перемещения в систему включается специальный . Подобный насос мы рассматривали на примере системы . Благодаря этому насосу и происходит движение воды. Он может быть встроен в прибор отопления (котел), а может быть дополнительно смонтирован на трубопроводе обратки. Когда планируется использовать насос, то место установки необходимо определять заранее.

Название естественной циркуляции говорит само за себя. В его основе лежит основополагающие физические законы. Подобный способ циркуляции является лучшим вариантом для домов, которые находятся в зоне с частыми отключениями электричества. Котлы в подобных системах тоже энергонезависимы.

В целом схемы подключения отопления выбираются не только исходя из способа циркуляции

Помимо всего прочего стоит принимать во внимание длину труб и отдельные нюансы их прокладки.

Односторонняя схема подключения радиатора

Подобный способ рассчитан на то, что оба трубопровода (и подающий, и обратка) подключаются на одном ребре радиатора. Наиболее оправдан этот способ в 1-этажных домах, при планировании монтажа до 15 секций батарей. Если же число планируется больше 15, то следует выбрать другой способ, т.к. как уже говорилось выше, последние в цепи батареи не будут прогреваться достаточно хорошо.

Седельное и нижнее подключение радиаторов

Этот метод предназначен при прокладке трубопроводов в полу. При такой укладке над полом будут выступать маленькие трубки, к которым впоследствии и будут подключаться батареи. Подводящий трубопровод подключается на одной стороне, а обратка – на другой. Этот вариант обладает следующим недостатком: верхняя часть батареи не всегда прогревается полностью и происходить до 15% теплопотерь.

Диагональное подключение радиаторов

Этот способ подключения наилучший для тех отопительных устройств, которые имеют значительное число секций. С подобным вариантом теплоноситель лучше всего распределяется, а это ведет к максимальной теплоотдаче. Принцип соединения очень прост – верхний патрубок монтируется к подающему трубопроводу, а нижний – к обратному. Теплопотери достигают лишь 2%.

Многие домовладельцы не довольны эффективностью отопления своей квартиры. Особенно остро этот вопрос встает во время сильных холодов. Иногда плохой обогрев связан с износившимся радиатором. В этом случае проводят замену отопительной конструкции на более производительное и мощное оборудование. Сегодня в продаже имеются керамические батареи отопления, биметаллические и . Но самыми надежными и долговечными остаются все же чугунные модели. Если же батарея находится в отличном состоянии, менять ее нецелесообразно. В этом случае можно добавить секции к радиатору. Тому, как нарастить батарею отопления, посвящена данная статья.

На данный момент схем подключения радиаторов существует несколько.

Если дополнительные секции присоединены неправильно, система будет прогреваться неравномерно. А малейшая ошибка, дефект может стать причиной протечек и прорывов

Поэтому важно знать, как правильно соединить батареи отопления, и выполнять работу аккуратно и внимательно

Способы соединения радиаторов приведены ниже:

Надо отметить, что последовательное соединение радиаторов отопления является самым надежным и экономически оправданным. Самый легкий в реализации метод – провести один общий канал подачи теплоносителя.

Функция напора в отопительной системе

Рабочее давление в системе отопления служит для поддержания высокого КПД контура искусственного обогрева. Условие обеспечивает доставку горячей воды с котельной к конструкции жилого дома, пока радиаторы не возьмут на себя некоторое количество тепловой энергии.

Напор отопительных сетей насчитывает несколько видов:

• статический – определяющий давление на внутренние стенки трубопроводов в зависимости от этажности строения, причем жидкость остается неподвижной;
• динамический – формируется вследствие запуска центробежного насоса и подаваемого носителя;
• рабочий, представляется суммой первых двух давлений, обеспечивающий беспрерывное функционирование всех элементов отопительной системы.

Последняя включает циркуляционный насос, генератор тепла, расширительный бак и трубы.

Пошаговый монтаж

1. Предварительно произвести всю необходимую разметку для монтажа кронштейнов;
2. Укрепить эти устройства к стенам.
3. Установить краны Маевского на батареи.
4. Монтировать заглушки и регуляторы подачи тепла, краники и клапаны.
5. Горизонтально произвести выравнивание батареи, размещённой на кронштейнах.
6. Подключить посредством переходных сгонок батарею к общему трубопроводу.
7. Произвести опрессовку системы отопления и предварительный пуск жидкости.

Таким образом, правильный монтаж радиаторов отопления — дело простое: проблем в процессе самостоятельной установки у вас возникнуть не должно.

Какие батареи отопления лучше выбрать: обзор основных моделей Схемы подключение бойлера косвенного нагрева Биметаллические радиаторы отопления для частного дома и квартиры — а какие лучше? Как выбрать радиаторы отопления для частного дома и квартиры — какие батареи лучше?

Способы подключения радиаторов отопления

Отопительные радиаторы монтируются на стену, или, изредка, на пол. Предусмотрено несколько способов их подключения.

Сами способы разделяют по стороне подводки труб (боковое, нижнее) и по схеме подключения нескольких радиаторов одновременно (параллельное, последовательное, перекрестное).

Выбор конкретного варианта производится исходя из нескольких условий :

Рассмотрим способы подключения более подробно.

Боковое

Этот вариант самый простой распространенный, так как большинство моделей радиаторов имеют именно боковой выход патрубков. Так рассчитано производителем.

Боковое подключение удобно также тем, что отвинчивать гайки сбоку намного удобнее, чем снизу под корпусом прибора.

Помимо нижней подводки встречаются настенные радиаторы с верхней подводкой. Верхняя сторона обычно хорошо заметна, поэтому соединение будет на виду и такая схема применяется производителями редко. Технологически подключение при ней не отличается от вариантов при нижнем или боковом расположении.

Нижнее

Нижняя подводка труб наиболее часто используется, когда они проложены скрытно под штукатуркой. Нужно учитывать, что трубы с теплоносителем при прокладке даже в негорючих стенах требуют хорошей теплоизоляции.

Температура теплоносителя до 90 С не представляет пожарной опасности. Теплоизоляция сооружается для того, чтобы нагревался только радиатор, а не стена изнутри. При правильно спроектированной теплоизоляции КПД отопительной системы не падает.

Параллельное

Параллельно соединяют мощные секции. Преимущество этого способа — радиаторы хорошо отделены друг от друга.

Их можно заменять, ремонтировать, отключать, а работа всей отопительной сети не нарушается. Вариант часто используется в частных домах и автономных отопительных системах.

Последовательное

Последовательная схема выгодна, когда ставятся радиаторы небольшой мощности и в одной общей отопительной системе их большое количество.

В последовательной схеме достигается максимальная экономия соединительных трубопроводов. Именно поэтому ее можно часто видеть в централизованных сетях, в то время как двухтрубная параллельная схема там практически не встречается.

Перекрестное

Под перекрестной подразумевают комбинированную схему подключения с параллельным и последовательным соединением.

Вариант подходит, когда нужно использовать модели радиаторов различной мощности. По перекрестной схеме собираются многие централизованные системы отопления.

Можно ли наращивать батареи в квартире

Правильно соединить два радиатора отопления между собой несложно, гораздо проблемнее проконтролировать результат работы. Проверить качество сборки под давлением воды можно лишь при заполнении системы отопления перед началом отопительного сезона. В этом случае существует определенный риск появления течи на плохо упакованном соединении, в результате – скандал с соседями снизу и долгие препирательства с ЖЭКом. Поэтому браться за соединение отопительных радиаторов можно лишь в том случае, если уверены в том, что сможете соединить трубы и гайки на секциях на гарантированно качественном уровне.

Кроме того, прежде чем планировать наращивание батарей отопления в квартире, нужно учесть следующее:

• Закон прямо запрещает демонтаж, замену или наращивание количества радиаторов отопительной системы. Формально нарастить батарею отопления в квартире могут лишь работники ЖЭКа по согласованию с теплосетью;
• Реальные технические характеристики системы в многоэтажном доме могут не соответствовать проектным данным. Это самая серьезная проблема, решить которую собственными силами очень сложно.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

Боковое (одностороннее).

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Диагональное (перекрестное).

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Нижнее.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Однотрубная система отопления

В многоэтажных домах чаще всего применяется однотрубная система. В этой схеме каждый радиатор как бы вставлен в «разрыв» единственной трубы, по которой осуществляется и подача теплоносителя, и его отвод в сторону «обратки».

Варианты однотрубных стояков отопления в многоэтажном доме.

Теплоноситель проходит последовательно все радиаторы, установленные в стояке, постепенно растрачивая тепло. Понятно, что на начальном участке стояка его температура всегда будет выше – это также необходимо учитывать при планировании установки радиаторов.

Здесь важен еще один момент. Такая однотрубная система многоквартирного дома может быть организована по принципу верхней и лир нижней подачи.

• Слева (поз.1) показана верхняя подача – теплоноситель по прямой трубе передается к верхней точке стояка, а затем последовательно проходит через все радиаторы на этажах. Значит, направление подачи потока идет сверху вниз.
• В целях упрощения системы и экономии расходных материалов нередко организуется и иная схема – с нижней подачей (поз. 2). В этом случае на восходящей к верхнему этажу трубе точно также последовательно установлены радиаторы, как и на опускающейся вниз. Значит, направление потока теплоносителя в этих «ветвях» одной петли меняется на противоположное. Очевидно, что разница температур в первом и последнем радиаторе такого контура будет еще ощутимей.

Важно разобраться с этим вопросом – на какой же трубе подобной однотрубной системы устанавливается ваш радиатор – от направления потока зависит оптимальная схема врезки. Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Обязательное условие обвязки радиатора в однотрубном стояке – байпас

Под не совсем понятным для некоторых названием «байпас» понимается перемычка, связывающая трубы подключения радиатора к стояку в однотрубной системе. Для чего нужен байпас в системе отопления , какими правилами руководствуются при его установке – читайте в специальной публикации нашего портала.

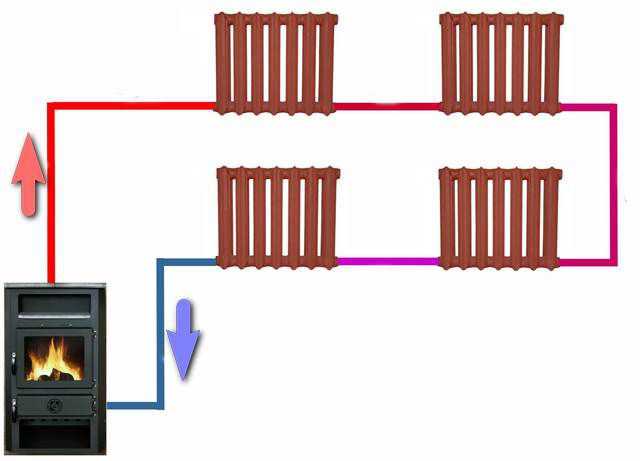

Широко применяется однотрубная система и в частных одноэтажных домах, хотя бы из соображений экономии материалов для ее монтажа. В этом случае хозяину проще разобраться с направлением потока теплоносителя, то есть с какой стороны у него будет осуществляться подача в радиатор, а с какой – выход.

В любой однотрубной системе отопления при установке радиаторов важно точно знать направление потока теплоносителя

Привлекая простотой своего устройства, такая система все же несколько настораживает сложностью обеспечения равномерного нагрева на разных радиаторах домовой разводки

Что важно знать об однотрубной системе отопления частного дома , как ее смонтировать своими руками – читайте в отдельной публикации нашего портала

Достоинства и недостатки

Эта система отопления имеет немало достоинств при использовании в небольших домах:

1. Она немного конструктивно проще и поэтому дешевле двухтрубной.
2. Современные термовентили позволяют регулировать температуру каждого радиатора в отдельности (при параллельном подключении). Это позволяет не наращивать длину радиаторов в каждом последующем помещении, как это делалось раньше.
3. Установка кранов позволяет отключать каждую батарею.
4. Однотрубная система отопления быстрее прогревается, чем двухтрубная.
5. Одна труба выглядит красивее, чем две.

Недостатки:

1. Падение температуры на каждом последующем радиаторе значительное. В большом доме терморегуляторов недостаточно для балансировки системы. Поэтому для равномерного прогрева всех комнат придется увеличивать количество секций батарей – на 10% в каждой следующей комнате.
2. Считается, что однотрубная разводка дешевле, чем двухтрубная. Но это верно для небольших домов и дач. В больших – стоимость радиаторов превышает экономию на трубах.
3. При наращивании длины радиаторов могут возникнуть сложности с их размещением.
4. Однотрубную систему невозможно адаптировать для обогрева двухэтажного дома.

Особенности установки радиаторов отопления под разные виды оконных конструкций

Правильная установка радиатора отопления зависит от типа и конструкции окон. Для оконных блоков разных конструкций применяются батареи, размеры которых соответствуют размерам пространства под ними.

Исходя из этого, можно выделить несколько основных вариантов того, как разместить конвектора под окном:

1. Стандартное размещение относительно окна батареи.
2. Установка конвекторов у стен в балконных блоках, имеющих дверной проем.
3. Плоские пластинчатые конвекторы для панорамных окон.
4. Конвектор в полу под витражное окно.
5. Скрытая установка радиатора под подоконник.
6. Напольные батареи под панорамным блоком.

Большинство этих способов не имеют четкой регламентации в СНиП, поэтому чтобы повесить батарею отопления правильно необходимо учитывать рекомендации производителей и строителей.

Стандартное размещение батареи

Правильное расположение относительно окна батареи определяются строительными нормами. Однако профессионалы рекомендуют повесить батарею отопления так, чтобы она на ¼ часть своей ширины выступала за пределы подоконника. Это позволит создать наиболее эффективный тепловой экран вокруг окна.

Кроме того, рекомендуется конвектор под большой оконный проем выбирать с внутренним оребрением, чтобы процесс конвекции был максимальным.

В балконных блоках

Конвектор под стеклопакетом балконного блока рекомендуется устанавливать на всю ширину подоконника. Край батареи, выходящий к двери блока, рекомендуется разместить на расстоянии 3-4 см от нее. В этом месте не рекомендуется устанавливать запорную арматуру или регуляторы температуры. Для установки выбирается прибор, мощность которого на 10-15% больше расчетной для этого помещения.

Специальные конвекторы для панорамных окон

Радиаторы отопления под панорамные окна выбираются исходя из размеров пространства под окном. Часто бывает, что панорамное окно начинается на уровне пола, без подоконника. В таком случае рекомендуется установка возле окна батареи в напольном варианте. Если же напольное расположение радиатора не вписывается в концепцию интерьера можно установить конвектор под пол, закрыв его декоративной решеткой.

Конвектор в полу под витражами

Витражные окна в последнее время становятся все более популярными не только для украшения лестничных площадок и зимних садов, но и рабочих кабинетов, и жилых комнат

И если в помещении имеется такое окно, то радиаторы для витражных окон рекомендуется устанавливать так, чтобы они не отвлекали внимание и гармонично вписывались в интерьер. Специфика установки таких приборов заключается в том, чтобы максимально эффективно обеспечить направление теплого воздуха на витраж. Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет

Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель

Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет. Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель.

Скрытая установка радиаторов под подоконник

Удовольствие иметь широкий подоконник-лежанку и смотреть на падающий снег позволительно не многим. Обычно такие широкие подоконники устраиваются в старых домах, с широкими стенами. Поэтому чтобы лежанка была не только удобной, но и теплой под подоконником должен стоять массивный радиатор, способный обогреть большую площадь подоконника. А для того чтобы тепло проникало в помещение в теле подоконника проделываются отверстия.

Напольные батареи

Для окон в полную высоту помещения часто не хватает элемента, визуально ограничивающего пространство. И именно здесь стоит вспомнить о напольных радиаторах. В таких приборах вместо настенного крепления предусмотрены обычные ножки, так что при монтаже отпадает необходимость искать точку опоры для кронштейна. Батарея просто устанавливается на ножки, которые фиксируются на полу дюбелями.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача — в верхний патрубок.
2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

• Подача — к верхнему патрубку батареи.
• Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.
