Как подключить тэн на котле купер

Расчет мощности радиатора

Какой мощности должен быть тэн?

Ошибка №5
Здесь не нужно исходить из принципа – чем больше, тем лучше.

В первую очередь нужно обеспечить плавную работу нагревательного элемента. Он не должен выключаться и включаться через чур часто.

При грамотном подборе мощности и хорошем утеплении помещения, батарея будет 2/3 времени “отдыхать”, отдавая тепло в окружающую среду, и только 1/3 времени работать, потребляя эл.энергию.

Исходя из этого можете примерно рассчитать расход эл.энергии за месяц.

Помимо щелчков, мощная батарея будет сильно шуметь и булькать. Добавление уксуса или лимонной кислоты для смягчения жидкости не особо помогает.

Здесь наблюдается эффект как в электрическом чайнике. При мощности 2квт мы имеем очень малые размеры сосуда, плюс наличие пустот.

В результате резкого выделения тепла в воду и возникает подобный шум. Чем меньше воды в чайнике, тем сильнее он шумит.

То же самое и в батарее. Когда тэн слишком мощный, скорость нагрева получается на порядок выше скорости отвода тепла, плюс сказывается невысокая скорость циркуляции теплоносителя.

Ошибка №6
Зачастую сильный шум при работе возникает при неаккуратном завинчивании или кривом тэне и случайном соприкосновении трубки с перегородкой ниппеля.

Чтобы решить эту проблему, попробуйте немного провернуть тэн по часовой или против часовой стрелки, изменив его положение. Шумная работа на пределе и постоянные щелчки не только раздражают, но и напрямую влияют на срок службы контактов реле.

Поэтому при выборе мощности тэна исходите из правила:

максимум 0,5кВт – на каждые 4 секции

0,7кВт – 6 секций

1кВт – 8 секции

1,2кВт – 10 секций

1,5кВт – 12 секций

Установите тэн меньшей мощности, и он у вас вообще не будет отключаться, так как не сможет нагреть воду до нужной температуры.

С одной стороны, это хорошо, батарея никогда не перегреется, даже если будет сбой в работе термореле. Например, для чугуняки (4 секции высотой 500мм), тэн мощностью 300Вт некоторые вообще умудряются вкрутить напрямую без термостата.

Еще один плюс малой мощности – отсутствие раздражающих щелчков. Однако несмотря на это, при недостатке киловатт вы существенно теряете в теплоотдаче.

Вот и приходится искать идеальную формулу.

Когда батарея слишком длинная (12 секций), то лучше вместо одного 1,5кВт тэна, вкрутить сразу два. Снизу радиатора с одной стороны 1кВт, а с другой еще на 0,5кВт.

Либо два по 0,7кВт каждый. Тем самым, прогрев секций будет более равномерным.

Ошибка №7
Только не забудьте проверить резьбу на тэнах.

С двух сторон батареи она разная

При покупке нагревательного элемента обращайте внимание на буковку, которая обозначает правую или левую резьбу (1.1/4R или 1.1/4L)

Вопрос выбора

Вечных ТЭНов на сегодняшний день не существует. Металл при нагревании постепенно истончается в местах изгиба и рано или поздно нить накала обрывается. Преждевременный выход из строя ТЭНа, может быть связан с перегревом, особенно часто таким образом перегорают водогрейные ТЭНы, включённые во время отсутствия воды в водонагревателе.

Правильный выбор нагревательного прибора позволит устройству прослужить долгие годы без замены ТЭНа.

Высокая цена — не всегда является критерием правильного выбора, известны многочисленные случаи, когда дорогостоящие ТЭНы известной фирмы работали не более 6 месяцев.

Необходимо проверять наличие у продавца документов на реализуемый товар. Гарантия, которую фирма-производитель даёт на ТЭН, также является косвенным признаком продукции высокого качества. Чем выше гарантийный срок эксплуатации, тем надёжнее приобретаемое изделие.
Правильный выбор нагревательных элементов не может быть произведён без подбора ТЭНа по мощности. которая необходима для нагрева жидкости. Если ТЭН будет менее мощным, чем это необходимо, то вода не будет нагреваться до температуры на которую рассчитан водонагреватель. В том случае, когда элемент потребляет большую электрическую мощность, возможна чрезмерная нагрузка на проводку. Поэтому при замене этого элемента необходимо подобрать ТЭН только такой мощности, на которую рассчитан данный водонагреватель.
При выборе, необходимо выбирать современные устройства отключения подачи электрического тока. Наиболее совершенными в этом плане считаются терморегуляторы, в которых для регулировки температуры нагрева используется электроника. Приборы, в которых рабочим элементом являются твердотеплые элементы, которые расширяются при нагреве, устарели и имеют ограниченный рабочий ресурс.
Правильный выбор возможен только в том случае, если прибор свободно сможет поместиться в резервуаре. в противном случае монтаж такого нагревателя не удастся.
Особенно внимательно стоит отнестись к выбору ТЭНа, который будет устанавливаться непосредственно в батарею отопления. В этом случае кроме размера, важным критерием выбора элемента, являются номер резьбы, на которую будет устанавливаться это устройство.
Если требуется замена сгоревшего ТЭНа. то отправляясь за новым элементом в магазин, следует взять с собой сгоревший, и подобрать точно такой же по размерам и маркировке.

Виды ТЭНов для отопительных приборов

Простота изготовления ТЕНов не всегда оборачивается удобством для пользователей. Многие производители выпускают электронагреватели со специфической формой и креплением. В случае поломки их довольно сложно купить в магазине. Поэтому для правильного выбора необходимо изучить все возможные конструктивные варианты.

Трубчатые модели для бытового отопления

Трубчатая конструкция электронагревателей является самой распространенной в бытовом отопительном оборудовании.

Передача тепла в них может происходить с помощью: конвекции, ИК-излучения или теплопроводности.

Готовые ТЭНы с регулятором и собственным шнуром питания можно покупать только при уверенности, что длины провода будет достаточно

Форма и длина трубки в таких устройствах может быть любой и диктуется лишь конструктивными особенностями. Наиболее распространены такие его характеристики:

диаметр – 5-18 мм;
длина – 200-6000 мм;
материал оболочки – сталь, нержавейка, керамика, медь;
мощность – 0,3-2,5 кВт.

ТЕНы мощностью более 2,5 кВт в бытовых отопительных приборах не применяются, потому что квартирная проводка просто не выдержит большей нагрузки.

Оребренный вариант электронагревателей

Оребренные приборы представляют собой модификацию трубчатого ТЭНа. Их особенностью является наличие множества тонких стальных пластин, расположенных вдоль всей длины устройства.

Такая конструкция резко увеличивает площадь контакта с окружающей средой, обеспечивая высокую скорость её нагрева.

Оребренные ТЕНы стоят дороже, требовательны к объему рабочего пространства, но обеспечивают более высокие потребительские характеристики отопительного оборудования

Используются оребренные модели преимущественно в обогревателях воздушного типа. Они обеспечивают быстрое повышение температуры в помещении, особенно при наличии встроенного вентилятора.

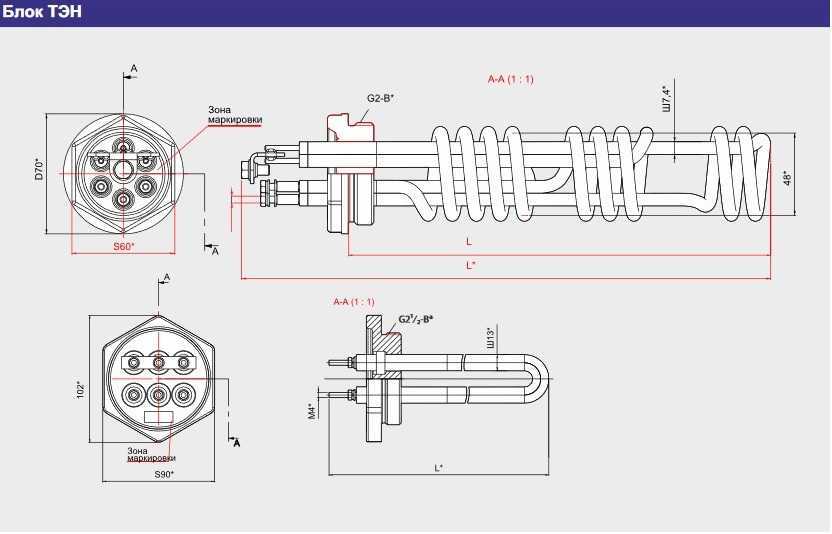

Блочные конструкции ТЭНов

Блочный вариант представляет собой несколько совмещенных на базе единого крепления трубчатых нагревателей.

Особенное внимание при выборе блочных ТЭНов необходимо обращать на их мощность и способность котла с насосом обеспечить отвод тепла

Такая конструкция используется при сочетании двух факторов:

Потребность в повышенной мощности прибора и высокой скорости нагрева рабочей среды.
Невозможность быстрой передачи тепловой энергии от спирали к окружающей среде из-за малой площади наружной оболочки.

Фактически в блочном ТЕНе снижается нагрузка на каждую нагревательную трубку и увеличивается скорость теплопередачи. Такие устройства входят в состав бытовых отопительных котлов и промышленных электронагревательных установок.

Мощность блочных моделей может составлять 5-10 кВт, поэтому при их размещении в квартире требуется протягивать в помещение дополнительный электрокабель.

Приборы патронного типа

Патронные ТЭНы имеют вид трубки с одним свободным концом, что обусловлено особенностью их установки.

Наружная оболочка выполнена обычно из полированной стали, чтобы обеспечивать максимальный контакт с окружающим материалом. Такие трубки плотно вставляются в соответствующее отверстие отопительного прибора.

Главным недостатком патронных ТЕНов является малая площадь теплоотдающей поверхности, что требует применения специфических способов отведения тепловой энергии

Фиксация патронных моделей производится преимущественно с помощью фланцевого соединения. Используются они обычно в промышленности для нагрева рабочих частей экструдеров.

Существуют и другие конструкционные виды ТЭНов, но они применяются в основном в промышленном производстве и не затрагивают рассматриваемую тему.

Применение

В каких случаях становится целесообразной эксплуатация отопительной системы на основе электрических тэнов? Данные элементы можно использовать для организации автономных, локальных обогревателей, дополнительного подогрева теплоносителя либо в структуре централизованной системы отопления.

Особенно актуальным такое решение выглядит в случае необходимости создания «аварийной» системы обогрева жилья. При крайне нестабильной работе отопления тены поддерживают комфортный уровень тепла и уберегают радиаторы от промерзания.

Применение наряду с тенами функциональных термостатов позволяет точно отрегулировать температуру теплоносителя. Наличие специальных датчиков температуры уберегает устройство от перегрева.

Помимо основных способов применения тенов, существует ряд дополнительных функций:

Режим «Турбо» — при соответствующем управлении терморегулятором нагревательный элемент некоторое время выдает максимальную мощность. Это дает возможность быстро и качественно обогреть помещение до достижения необходимой температуры.
Функция «Антипромерзание» — поддерживает минимальную температуру, не позволяя теплоносителю замерзнуть в радиаторе отопления.

Давайте рассмотрим более конкретно, что представляет собой электрический тен для батареи отопления. По-сути данный обогревательный элемент является не более чем металлической трубкой, в которую вмонтирована медная спираль. При помощи специального наполнителя спираль изолируется от трубки.

Такая простая конструкция встроена в защитный корпус, который обеспечивает безопасность и надежность эксплуатации нагревательного элемента.

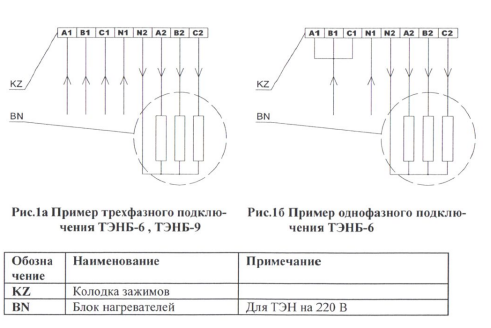

Схемы подключения ТЭН котла

Вариант 1. Схема подключения к однофазной сети

Обычно, три одиночных Тэна в такой конструкции, размещены так, что контакты от разных тэнов располагаются друг напротив друга.

Чтобы подключить ТЭН на 220 Вольт, нужно соединить три контакта от разных одиночных спиралей перемычкой и подключить их к рабочему нулю.

Три оставшиеся контакта нужно, также соединить и подключить к рабочей фазе. Это обеспечит одновременное включение всех тэнов в нагрев при подаче питания.

Однако так напрямую подключение не делают, и на каждый второй контакт тэна подключают на фазу после своего автомата или, что делается чаще, подключают от своей линии управления (автоматики).

Вариант 2. Трехфазное подключение

Если мы посмотрим на продающиеся тэны для котлов, то увидим, что почти все маркируются, как Тэны 220/380 Вольт.

Если у вас такой вариант тэна, и вы имеете возможность подключиться к трехфазному питанию 220 Вольт или 380 Вольт, то нужно использовать схемы подключения называемые «звезда» и «треугольник».

По схеме «звезда» 220 Вольт три фазы, нужно пермячкой соединить три контакта одиночных тэнов и подключить их рабочему нулю. На вторые свободные контакты подать по фазному проводу. Каждый одиночный тэн будет работать от 220 Вольт, независимо друг от друга.

Тен для воды и отопления с терморегулятором. ТЭН и его разновидности

Конструктивно трубчатый электрический нагреватель (ТЭН) представляет собой трубку из углеродистой или нержавеющей стали с помещенной внутрь теплопроводящей спиралью из нихрома, материала с высоким сопротивлением. Трубка заполнена специальным теплоносителем периклазом, который является хорошим изолятором и притом обладает высоким показателем теплопроводности, и герметично закрыта. Периклаз, находясь под высоким давлением, фиксирует отцентрированную по оси спираль, поэтому она не смещается, когда ТЭН изгибают и в зависимости от модели придают ему необходимую форму. Снаружи выступают концы спирали, которые служат для подключения к электросети.

Тены для отопления можно разделить на группы по нескольким параметрам:

По типу нагревательной поверхности они бывают трубчатыми, оребренными, стержневыми, плоскими и ленточными:
- трубчатые электронагреватели используются во всех электрических отопительных приборах, в которых нагрев теплоносителя происходит в результате преобразования электрической энергии и тепловую. Изготавливаются они из углеродистой и нержавеющей стали, меди, титана длиной обычно от 20 до 600 мм из трубки диаметром от 6 до 18,5 мм любой конфигурации и мощности;
- трубчатые электронагреватели оребренные используются в тепловых завесах и конвекторах для нагрева газа или воздуха, которым отапливается помещение. Ребра, изготовленные из металлической ленты, крепят к стальной нагревательной трубке специальными крепежными элементами перпендикулярно ее оси. Разветвленная наружная поверхность позволяет при меньшей температуре, массе и габаритных размерах нагревательного элемента увеличить его теплоотдачу;
- ленточные нагреватели из листового алюминия или нержавеющей стали используют для нагрева плоской поверхности, например, теплого пола, но чаще всего в промышленном производстве;
- плоские нагреватели производятся со спиралью в керамическом нагревателе для нагрева плоских поверхностей тоже в промышленности;
- стержневые нагреватели предназначены для работы в отверстиях металлических деталей.
По типу рабочей среды могут использоваться для нагрева воды, воздуха, газа, металла, масла, различных агрессивных сред в производстве.
По сфере применения выпускаются бытовые нагревательные элементы для бойлеров, котлов отопления, радиаторов, духовых шкафов и электроплит, стиральных машин и электрических чайников и прочее.

Кроме того, ТЭНы, различающиеся по мощности от 15 до 15000 Вт на единицу поверхности, могут иметь дополнительные опции: терморегуляторы и датчики автоматического отключения в случае перегрева.

Конструктивные отличия электронагревателей трубчатого типа

В зависимости от поставленных задач, нагревательные элементы могут сильно отличаться по конструкции. Они имеют не только различные мощность, размеры и форму, но даже различаются по материалам и внешнему виду.

Основные конструктивные типы нагревательных элементов следующие:

Гладкие.
Оребренные.
С терморегулировкой.
Блочные.
Патронные.
Кольцевые.

Гладкие нагревательные элементы

Они являются, по сути, универсальными и получили самое широкое распространение. Вы можете увидеть их в чайниках, мультиварках, электродуховках, плитах электрокаминах. Приборы этого типа относительно просты по конструкции, имеют умеренную стоимость и достаточно хороший КПД.

Оребренные ТЭНы

Их можно отличить по ребрам, которыми оснащена трубка элемента. Благодаря этим ребрам площадь прибора увеличивается в разы, а значит, устройства имеют повышенную теплоотдачу. Такие нагреватели, обладая высокой мощностью, могут успешно работать на воздухе без перегрева и позволяют существенно уменьшить габариты всего нагревательного устройства с сохранением его высоких характеристик и производительности.

Оребренный трубчатый электронагреватель

Оребренные конструкции используются для умеренного, но быстрого нагрева воздуха. Их можно встретить в электрокаминах (в том числе и с принудительной вентиляцией). Они же используются для воздушных тепловых заслонов в магазинах, цехах, на складах. Есть оребренные ТЭНы и во всевозможных относительно низкотемпературных сушильных печах.

ТЭНы с терморегулировкой

Этот класс приборов оснащается встроенными терморегуляторами, которые не только защищают сам ТЭН от аварийного перегрева, но и позволяют автоматически поддерживать температуру окружающей среды. При превышении заданной температуры специальный биметаллический контакт просто отключает питание нагревательного элемента и ждет, пока последний не остынет. Наибольшее применение такие типы нагревателей получили в конструкциях для нагрева жидкости — автоматических бойлерах, котлах, системах электрического отопления. Большинство из них (но далеко не все) имеют водяную конструкцию.

Электронагреватель со встроенным терморегулятором

Блочные ТЭНы

По сути, такая конструкция представляет собой несколько нагревателей, соединенных в один блок. Других особенностей этот тип нагревателей не имеет. Такие блоки используются для уменьшения габаритов оборудования с одновременным увеличением отдаваемой мощности.

Электрические ТЭНы, собранные в блок, имеют высокую мощность и одновременно небольшие габариты, поскольку все нагреватели отлично охлаждаются

Патронные нагреватели

Основное отличие такого типа нагревателя от классического — он имеет выводы питания на одной стороне и выполнен в виде патрона (стержня), плотно вставляемого в тонкостенную гильзу. При этом гильза крепится в самом приборе, а уж затем в нее вставляется нагреватель. Преимущества такой конструкции очевидны — вы можете произвести замену испорченного ТЭНа без слива рабочего тела. К примеру, вы можете быстро и просто заменить нагреватель в бойлере или котле, не сливая воду из системы водоснабжения и отопления. Такой тип приборов не получил особого распространения в быту, но широко используется в промышленности.

Патронный трубчатый электронагреватель

Кольцевые ТЭНы

По сути, они являются гибридом воздушного и водяного ТЭНа. Устройства надеваются на нагреваемый объект (скажем, трубу) сверху и, казалось бы, работают на воздухе, но благодаря специальной конструкции тепло отдают в основном стенкам трубы. Такие нагреватели очень удобны в эксплуатации, эффективны и легко заменяются. Кроме того, гибкая их конструкция позволяет быстро подгонять нагреватель под диаметр нагреваемого тела.

Нагреватель кольцевого типа

Инфракрасные кварцевые излучатели

Излучатели представляют собой кварцевые трубки с резистивной спиралью внутри. Тепловое излучение, исходящее от нагревательного элемента поглощается окружающими предметами, которые разогреваясь отражают тепло, в результате этого повышается и температура воздуха. За счет короткого времени реагирования рекомендуется использовать такие приборы, прежде всего, в цикличных или часто прерываемых рабочих процессах: сушка фруктов и овощей/краски/лака/тканей, пастеризация, стерилизация, термо- и вакуумформовка, поддержание блюд в горячем состоянии. Также с их помощью обогревают помещения.

Установка ТЭНа в перегонный куб

Эта задача несложная и с ней справится каждый, кто имеет хоть минимальное представление о работе электрических приборов.

На расстоянии 5 см от низа куба проделать отверстия под посадочные крепления ТЭНа. Делать это лучше электродрелью с использованием подходящей коронки. Отверстия зачистить.
На выводные шпильки одеть втулки-уплотнители, затем просунуть концевики в отверстия.
С внешней стороны также одеть втулки-уплотнители.
В отверстие между втулками заложить немного термостойкого герметика или приготовленного эпоксидного клея и только после этого зажать гайку, но – без фанатизма, чтобы не сломать ТЭН еще до начала эксплуатации.
Между выводами для подключения электрокабеля расположить зачищенный провод и зажать.
При наличии терморегулятора, подключить и его.
Надежно заизолировать соединения.

Поэтому сделайте плотно, надежно, но не переусердствуйте.

Что такое электротэны?

ТЭН – это аббревиатура, которая обозначает трубчатый электрический нагреватель. По сути, это полая трубка, выполненная из нержавеющей или углеродистой стали. Внутри расположена проволочная спираль, которая обладает высоким показателем сопротивления. Для монтажа предусмотрена латунная гайка, которая вкручивается в батарею отопления. ТЭН можно устанавливать в любые радиаторы начиная от старых чугунных и заканчивая современными биметаллическими.

Оптимальным вариантом считается ТЭН с терморегулятором. Это приспособление позволит контролировать температурный режим и убережёт нагревательный элемент от перегрева. В качестве теплоносителя может использоваться масло или вода. Учитывая, что нагреватель будет устанавливаться в батарею отопления, роль теплоносителя будет играть вода.

Работают электрические ТЭНы довольно просто. После подключения к домашней сети, спираль, установленная внутри трубки, начинает нагреваться, передавая энергию теплоносителю. Если нагреватель оборудован терморегулятором, можно выставить необходимый температурный режим. После того как батареи отопления нагреются до установленной температуры, электрическая цепь разомкнётся и ТЭН отключится. Когда жидкость в батареях начнёт остывать, нагревательный элемент включится в автоматическом режиме. Такая схема, позволит существенно сэкономить на электричестве и обеспечит тепло во всём доме.

Стоит отметить, что ТЭН с терморегулятором может работать в нескольких режимах:

Турбо. В этом режиме нагревательный элемент включается на короткий промежуток времени, но использует при этом максимальную мощность. Турборежим используют для быстрого прогревания комнаты.
Антизамерзание. Эта функция используется в основном в нежилых квартирах. ТЭН работает на минимальной мощности, предотвращая замерзание системы отопления в случае аварии.

Плоские нагревательные элементы

Их конструкция представляет собой корпус из листового металла толщиной 0,25–0,5 мм, изготовленный из углеродистой или нержавеющей стали, внутри которого расположен нагревательный элемент из материала, обладающего высоким электрическим сопротивлением (нихромовая проволока, лента). Витки изделия изолированы друг от друга и от корпуса при помощи изоляционного материала (керамика (a), силикон(б), миканит(в) и др.). Основные достоинства: малая толщина, равномерный нагрев по всей поверхности, экономичность, экологическая безопасность, высокая надежность и долговечность. Применяются для обогрева помещений (конвекторы, калориферы, тепловые пушки, тепловые завесы), в штамповочных и вулканизационных прессах, в химической промышленности (обогрев ванн с агрессивной средой), в бытовых изделиях (сушка обуви, кипятильные кружки и т.д.)

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами — 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды — нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше — рекомендуется установить насос большей мощности.

При подключении радиатора к системе установка тэна для отопления дома будет невозможна. Для этого необходимо либо изменить схему подсоединения на верхнюю, либо установить нагревательный элемент верхней части батареи, что не рекомендуется специалистами.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
Монтаж блока с терморегулятором, если таковой есть в комплекте.

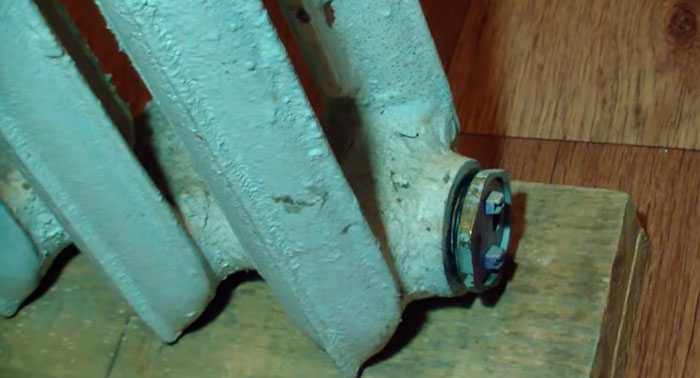

Пример установки ТЭНа в чугунный радиатор

После этого необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть — нужно демонтировать тэн и установить его снова, улучшив герметизацию.

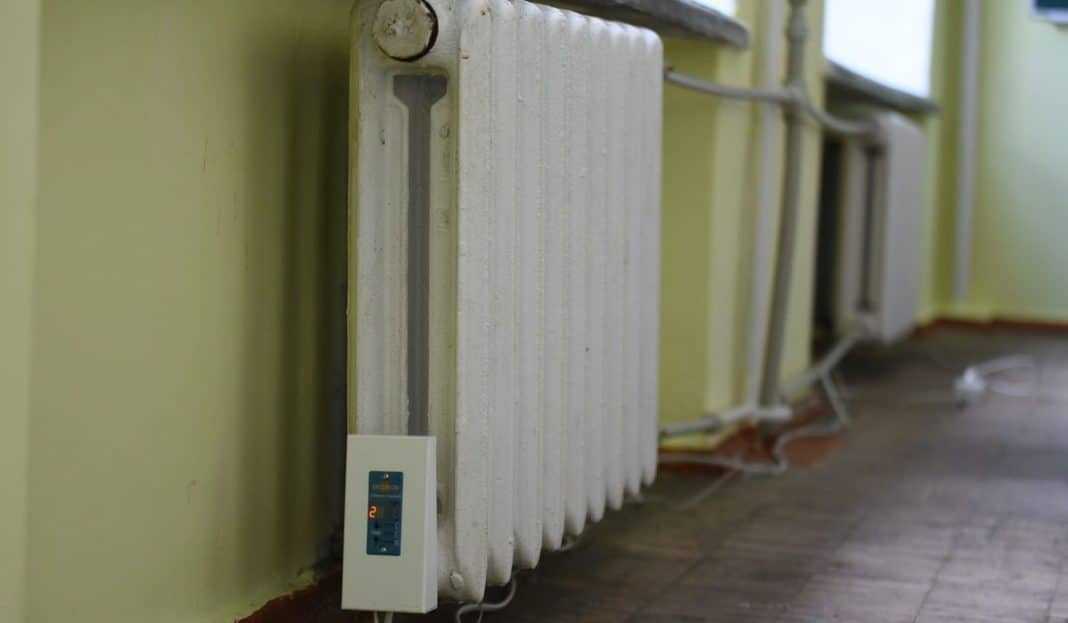

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры — регулировка степени нагрева комнаты будет выполняться автоматически;
Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Рекомендуется приобретать заводские радиаторы с установленными ТЭНами. Эффективность их работы выше чем у самодельных, так как в качестве теплоносителя используется специальное масло. Даже при выключенном нагревательном элементе она некоторое время будет отдавать тепло в помещение.

Последовательное подключение ТЭНов

Аналогично предыдущему случаю возьмем 2, 3 или х одинаковых ТЭНов, каждый из которых имеет сопротивление r и мощность р. Для последовательного подключения значения сопротивления складываются, в итоге вычислений имеем:

R = 2*r либо R = 3*r либо R = x*r P = p / 2 либо P = p / 3

Например: 2 последовательно подключенных нагревательных элемента мощностью 1000 Вт 230 В, работающих от 230 В, генерируют 500 Вт при 230 В с R = 105,87 Ом (мощность, создаваемая нагревательными элементами, в 4 раза меньше) 3 последовательно подключенных нагревательных элемента мощностью 1000 Вт 230 В, работающих с 230 В генерируют 333 Вт при 230 В с сопротивлением R = 158,7 Ом (мощность, создаваемая нагревательными элементами, в 9 раз меньше) и т. д.

Теплоотдача

По заводским параметрам подобные батареи (с высотой или межосевым расстоянием 500мм), при встраивании в полноценную гидравлическую систему отопления, способны рассеивать чуть менее 200Вт тепловой мощности на каждую секцию (180Вт алюминий, 140Вт чугун).

Однако в нашем случае таких цифр не ждите. Во-первых, теплоотдачу в 180/140Вт обеспечивает только новая батарея. А для подобного обогревателя, как правило используют б/у-шные варианты.

Покупать новье для такой самоделки экономически не целесообразно.

Во-вторых, такая работа возможна только при режиме 90С-подача, 70С-обратка. Мы же в этой сборке применяем тэн с оптимальной рабочей температурой 60-65С.

При морозе на улице до -25С можно накрутить и на +70-75С. Максимально возможная температура + 80С.

Поэтому никогда вы такую батарею в НОРМАЛЬНОМ режиме эксплуатации не нагреете до 90С. В принципе этого и не нужно, так как влечет за собой риски резкого повышения давления.

Параллельное и последовательное подключение ТЭНов

Каким способом лучше подключать электронагреватели: параллельным или последовательным?

Данная задача часто возникает в условиях, когда к одному источнику питания нужно подсоединить сразу несколько единиц нагревателя. Параллельным методом можно подключить неограниченное число нагревательных элементов, а вот последовательным в основном подключают лишь два нагревательных элемента. Создать надежное подключение электронагревателей последовательным методом задача довольно-таки непростая. При последовательном подключении есть такая особенность, что выход из строя одного нагревательного элемента приведет к остановке работы всей цепочки. А вот в случае параллельного подключения поломка отдельного нагревателя не повлияет на работу остальных элементов нагрева.

В основном для подключения необходимо наличие двух ТЭНов. В случае их соединения в последовательном порядке напряжение каждого отдельного нагревателя должно равняться половине общедоступного напряжения. К примеру, два трубчатых нагревателя рассчитанных на 240 Вольт подключаются к питанию 480 Вольт. При этом каждый нагреватель должен обладать одинаковой мощностью. В случае разной мощности и напряжения нагревательные устройства общее напряжение будут получать не в равном количестве. В случае подключения двух нагревателей методом параллельного соединения, напряжение каждого из нагревателей должно равняться напряжению питания.

Ниже предложено несколько расчетов подключения трубчатых электронагревателей

Сила тока (Ампер)

Представим несколько нагревателей с одинаковыми характеристиками, которые будут подключены параллельно или последовательно по разным схемам соединения. В расчётах нам нужно будет учитывать следующие характеристики:

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву. В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи

В одной розетке допускается нагрузка не более 3,5 киловатт.

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов

Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Безопасность

Считается, что радиаторный ТЭН со встроенным термостатом является абсолютно безопасным нагревательным прибором: отключение при достижении теплоносителем заданной температуры позволит избежать опасного перегрева или закипания воды.

Однако не все потенциальные покупатели прибора знают, что безопасность и эффективность работы обеспечивается не только конструкцией прибора, но и правильной установкой.

В системе центрального отопления при включении ТЭНа должны быть перекрыты отсекающие радиатор вентиля. При этом перед ними на подводке должна быть смонтирована перемычка, которая позволит теплоносителю циркулировать через стояк при его запуске. В отсутствие вентилей ваш ТЭН будет греть батареи по всему стояку; в отсутствие перемычки после неудачной попытки запуска отопления к вам придет печальный слесарь и произнесет много обидных слов.
Нагрев теплоносителя в замкнутом объеме превратит ваш радиатор в полноценную миниатюрную котельную и… резко повысит давление в нем. Тепловое расширение, знаете ли. Отсюда — необходимость в установке на подводке после отсекающего вентиля либо небольшого расширительного бака (его объем берется равным 10% объема радиатора), либо предохранительного клапана.

Небольшой расширительный бачок сможет вместить излишек расширившегося теплоносителя.

Заметьте: второй сценарий нежелателен, поскольку при нагреве клапан будет периодически выбрасывать струйки горячей воды.

Сечение шнура питания должно быть не менее 1 квадратного миллиметра на 8 ампер тока. При мощности ТЭНа в 2500 ватт и напряжении питания 220 вольт ток составит 2500/220=11,36А; минимальное сечения жилы провода, стало быть, равно 11,36/8=1,42 (с округлением до реального значения — 1,5 мм2).
Максимальная нагрузка на одну розетку не должна превышать 3500 ватт .
Заземление крайне желательно .

Контакты заземления в розетке должны быть соединены с корпусом электрощитка.

Мощность ТЭНа без терморегулятора не должна превышать номинальную тепловую мощность радиатора. Для одной алюминиевой секции она берется равной 200 ваттам, для чугунной — 160 ваттам. ТЭН для радиаторов отопления с терморегулятором может устанавливаться без ограничений по мощности.
