Почему падает давление в газовом котле?

Как решить проблему падения давления

Если вам никогда раньше не приходилось восстанавливать котловое оборудование своими руками, не стоит заниматься самостоятельным ремонтом. Не зная схем и принципов работы агрегатов, можно допустить ошибки и вывести из строя всю систему.

Чтобы отремонтировать оборудование, нужно провести ряд комплексных мероприятий

В первую очередь, важно определить из-за чего в котле падает давление в двухконтурной установке

В устройствах с принудительной циркуляцией к неполадкам приводит утечка жидкости. Для определения места протечки нужно провести комплексный осмотр мест соединения.

Нередко к протечкам приводит неправильно выполненный монтаж. Чтобы предотвратить такие последствия, лучше заранее доверить задачу по установке специалисту.

При первичном осмотре бывает проблематично найти место утечки. При появлении лужицы под трубопроводом, к ремонту нужно приступить как можно быстрее. В противном случае поломка приведет к плачевным последствиям. В большинстве случаев ремонт подразумевает замену старых труб, которые были подвергнуты коррозийным процессам.

При наличии сложной разводки процесс поиска места утечки может вызвать ряд трудностей. При нестабильном давлении и отсутствии возможности найти причину поломки понадобится вызвать специалиста, который задействует специальные приборы для быстрого и эффективного определения ошибки.

Перед выполнением ремонта нужно отсоединить радиаторы и котел от системы и найти поврежденный участок. В случае деформации трубы ее следует заменить новой. Если протечка образовалась в месте соединения труб, выполняется повторная герметизация. В качестве герметизирующего состава используется специальная лента или герметик.

Выход из строя муфты требует ее замены.

Если проблема связана с неисправностями в расширительном баке, значит, на был выбран неподходящий объем или произошло повреждение мембраны. Ремонт будет требовать проведения повторных расчетов или замены бачка.

При сбрасывании давления после первого запуска беспокоиться по поводу выхода из строя отопительной системы не стоит. Это нормальная реакция, связанная с тем, что в контуре присутствует большое количество воздуха. При нормальной работе оборудования пузырьки выйдут из трубопровода, а характеристики контура стабилизируются. Чтобы быстрее вывести пузырьки, понадобится задействовать ручной механизм для стравливания воздуха.

Если произошло повреждение теплообменника из-за интенсивной эксплуатации и износа, найти источник проблемы без специализированного оборудования будет сложно.

Для предотвращения многочисленных проблем в работе системы отопления, включая снижение давления, важно выполнять комплексную профилактику и соблюдать ряд правил использования. Стоит следить за правильностью подключения трубопровода и обогревательных элементов, поскольку многие ошибки допускаются еще на этапе монтажа

Чтобы избежать образования воздушных пробок в обогревательном контуре, важно грамотно закрепить рабочие узлы, убедиться в работоспособности клапанов и соединений, а также провести диагностику. Давление подается с помощью компрессора на ¼ больше стандартного значения

Если через 30 минут показатели не упадут, это будет свидетельствовать о том, что ошибка устранена и можно приступать к эксплуатации котла в прежнем режиме. Если замечаются резкие скачки давления, понадобится повторная проверка системы на наличие протечек.

Как проверить давление в котле и сети

Современное теплоэнергетическое оборудование укомплектовывается показывающими приборами пружинными и электроконтактными манометрами, а также первичными датчиками давления. Пружинные манометры с помощью стрелки показывают давление, которое соответствует состоянию среды в контуре.

Электроконтактный манометр и первичный датчик измеряют давление, если давление пониженное, вырабатывают соответствующий электросигнал и направляют в систему автоматики и КИПиА для принятия решения по управлению процессом с одновременной фиксацией показаний на рабочем дисплее водогрейных котлов.

Приборы по давлению располагают на выходе теплоносителя из котла на гибких подводках, на группе безопасности, после электронасоса и на контуре теплоснабжения. Процесс образования давления в контуре:

Подпитывают контур, стравливают воздушную пробку, пока давление не выровняется до 1.2 бар.
Запускают электронасос и добиваются стабильного режима в контуре отопления
Запускают агрегат и начинают нагрев теплоносителя по заданному температурному графику.
Вместе с поднятием температуры растет давление в котле Аристон, при выходе на рабочую нагрузку, оно не может быть выше установленные заводом-изготовителем.

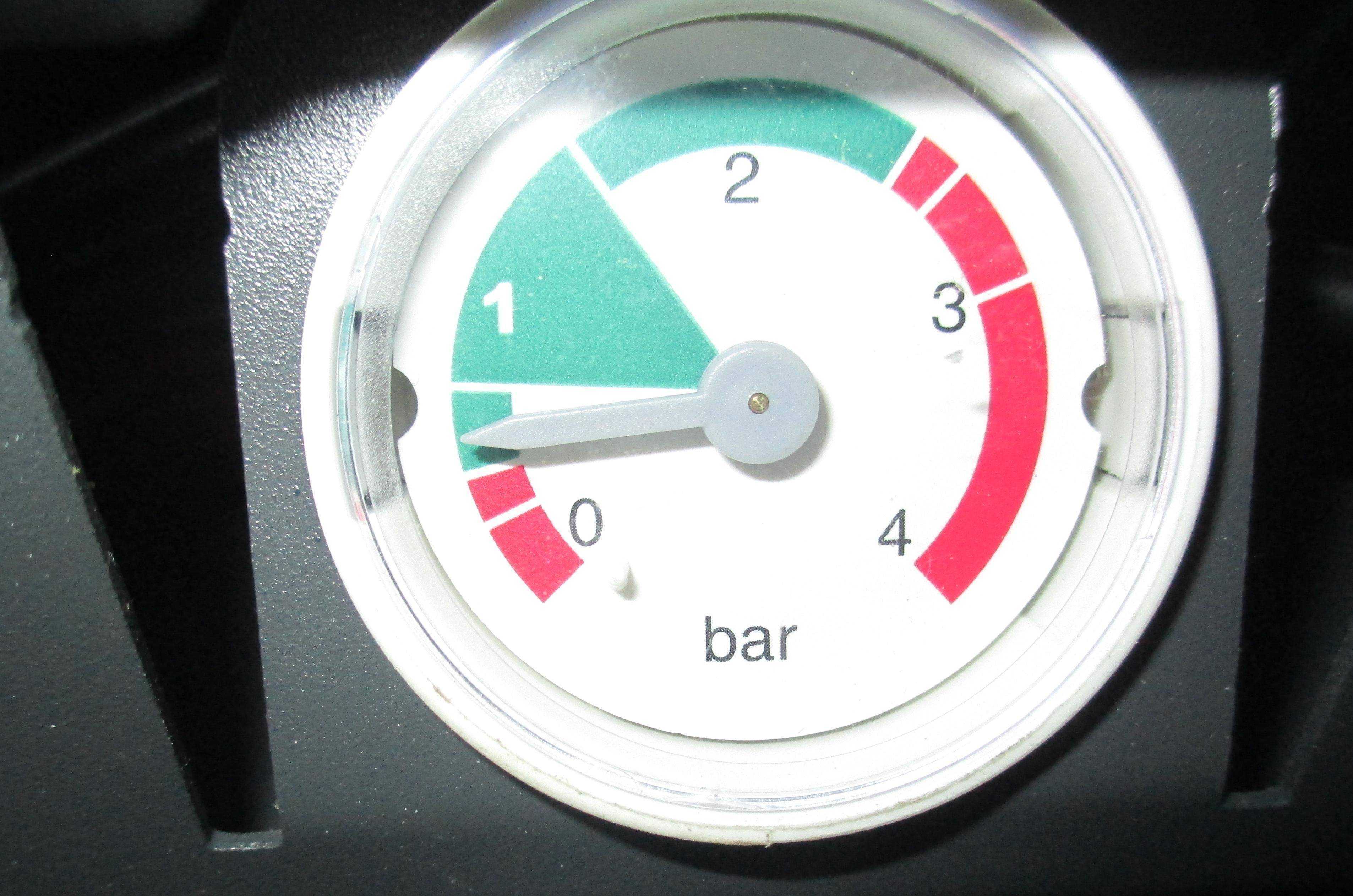

В процессе теплопередачи состояние среды в контуре контролируют по котловому манометру и его показателю на экране котла.
При падении гидравлического давления, стрелка прибора на котлоагрегате будет падать, на дисплее появиться код ошибки вызванной низким давлением среды.

Если меры не будут приняты, и оно по-прежнему будут уменьшаться, котел автоматически будет остановлен.

Почему падает давление в системе отопления

Давление в системе отопления двухэтажного строения постоянно падает доединицы и ниже, хотя утечек нигде нет. Чем это может быть вызвано?

Увы, чудес не бывает. Против законов физики не попрёшь. Раз падает давление, значит, есть утечка. Просто вы её не замечаете.

Давайте искать «слабое место» вместе. Система отопления, использующая энергию топлива (существуют ведь и другие) включает в себя три основных компонента: приборы отопления, трубопроводы и котельное оборудование. Разберёмся в деталях:

Приборы отопления могут быть секционными (батареи) или цельными (конвекторы). Гораздо чаще нарушается герметизация батарей. Внимательно обследуем стыки секций, проводим в поисках влаги внизу каждого соединения рукой, промокашкой, салфеткой. Если течь обнаружена, придётся перепаковать батарею, предварительно сняв. Прокладки (на всякий случай на всех стыках, которые раскрутим, не только на потёкшем) следует заменить.
Трубопроводы, как правило, протекают в местах соединений. Намного реже встречается брак, когда утечка образуется в самой трубе. Если у вас есть скрытые от глаза коммуникации (тёплые полы, проходы через стены, разводка в полу и стенах), протечку немудрено не заметить. Поиск подобных дефектов затруднителен.

Следует помнить, что испытания давлением труб тёплого пола нужно производить ДО, а не после изготовления бетонной стяжки.

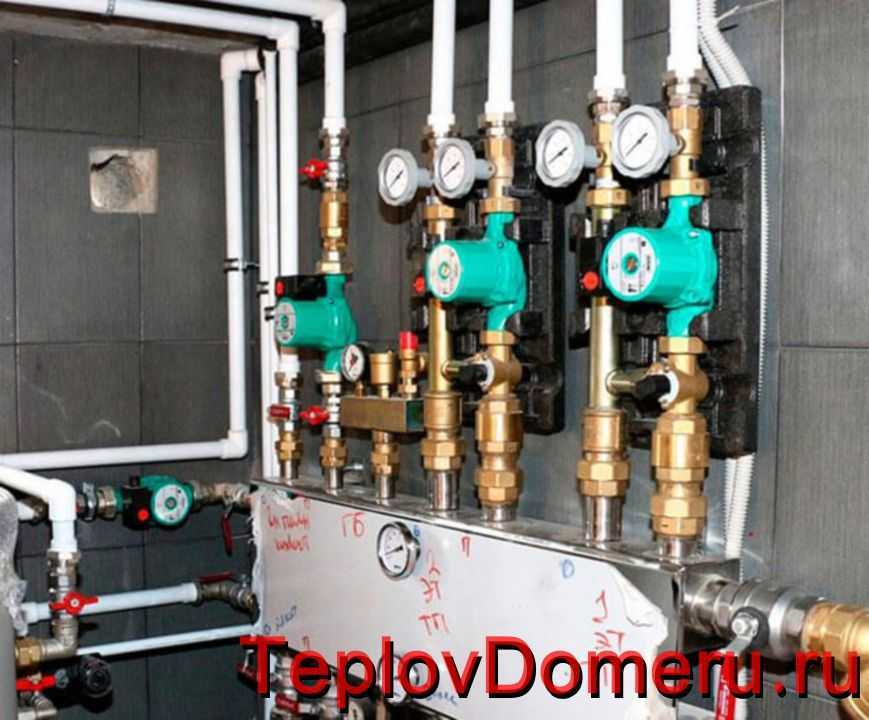

Оборудование котельной вполне может быть источником утечек. Список возможных проблем:

Клапан безопасности в случае перегрева и скачка давления сбросит часть жидкости

В расширительном баке может быть нарушена герметичность мембраны, «травить» ниппель. Необходимо измерить давление воздуха, при необходимости, подкачать в соответствии с инструкцией. И проследить, не наблюдается ли падение.
Если система отопления подпитывается из водопровода, вероятна неисправность обратного клапана либо запорного крана. И только в случае, если давление в водопроводе (не обязательно постоянно) ниже, чем в системе отопления. Обратную утечку визуально определить не получится.
Проблема может скрываться и в самом котле. В теплообменнике не исключено наличие микроотверстия. Его возникновение способен спровоцировать гидроудар, перегрев, высокий износ, образование внутри обменника накипи, механическое повреждение. До определённой температуры дефект может себя никак не показывать. Когда теплоноситель нагревается, микротрещина раскрывается и жидкость вытекает, тут же испаряясь. Диагностировать микроотверстие бывает довольно сложно. Если теплоноситель (вода) имеет высокую карбонатную жёсткость, следует поискать потёки, следы солей. Медный теплообменник можно запаять, восстановить алюминиевый и из нержавеющей стали сложнее и сделать это можно только в заводских условиях. Трещину в чугуне устранить невозможно. Чугунные теплообменники, бывает, «сопливят» в месте соединения секций.

На фото теплообменник с «хорошей течью». Но отверстие до поры до времени может быть малозаметным

Падение давления, не связанное напрямую с оборудованием:

Если система после окончания монтажа заполнена не специально подготовленным теплоносителем, а водой, в ней растворено довольно большое количество газов. Они постепенно выделяются из жидкости и выходят через автоматические развоздушиватели либо стравливаются вручную. Система снова пополняется и процесс повторяется, уже в меньшем объёме. Полная адаптация состава теплоносителя и удаление из него растворённого воздуха происходит в течение двух-четырёх недель. Если и по прошествии месяца давление падает, причина кроется в чём-то другом.
При наличии в системе отопления значительного количества деталей из меди и алюминия (например, медная обвязка котла, бронзовые фитинги, алюминиевые радиаторы) вода разлагается на кислород и водород. Газы выходят через развоздушиватели. Однако процесс этот очень долгий, до единицы давление может падать месяцы, а то и годы.

К сожалению, даже специалистам бывает трудно найти достоверную причину падения давления и место утечки. Нередко в систему закачивают сжатый воздух, в надежде услышать свист или шипение. В некоторых случаях помогает окрашивание теплоносителя в заметный цвет, после его высыхания остаются следы.

Падение давления до единицы, как у вас, способно нанести серьёзный урон оборудованию. Особенно, если это происходит быстро. Найдите утечку или обратитесь к профессионалам. И не следуйте народным советам «из интернета» добавить в воду горчицу или герметик для радиатора: можно вывести из строя отопительный котёл.

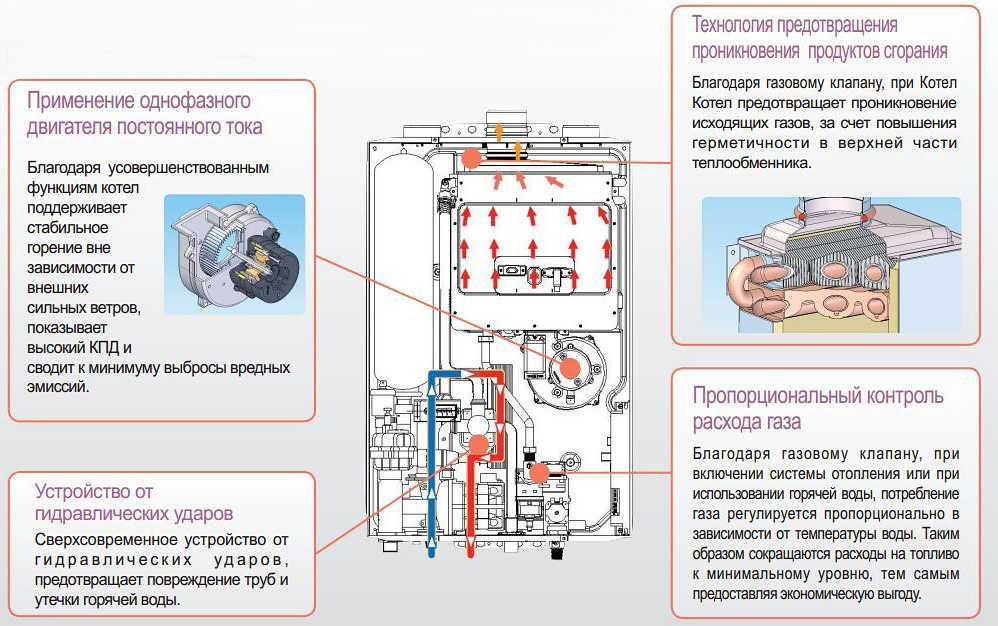

Наиболее востребованные модели настенных котлов Navien Ace

Самые надежные котлы Navien, о работе которых можно встретить только положительные отзывы, отличаются оптимальным соотношением цена-качество. Делятся они на две категории:

Ace ATMO. Традиционный котел с открытой камерой горения. Оборудован атмосферным отводом продуктов горения.
Ace TURBO. Усовершенствованный котел, оборудованный горелкой с турбонаддувом и специальной системой SMPS-контроля, который регулирует процесс сгорания газа.

Важно! Газовые котлы Navien Ace могут работать как в автоматическом, так и в ручном режиме, что позволяет более точно задать параметры работы котла и максимально исключить ошибки в работе

Как сбросить давление в котле, если оно высокое

Если же давление внутри котла повысилось, то есть несколько методик. Как можно привести его в норму.

Слить воду из оборудования. Это одна из причин, почему показатели давления могут зашкаливать. Такое возможно только, если насос корректно работает по спецификации. Чтобы решить эту проблему необходимо предварительно выключить котел, чтобы он стал полностью холодным. Найти место, откуда идет слив воду, и подобрать сосуд для ее сбора. Аккуратно нужно открывать слив и выливать оттуда жидкость в пластиковый контейнер. Делать это нужно до тех пор, пока стрелка на манометре не окажется на нужном значении (обычно это зелена зона).
Прокачать радиаторы. Еще одна причина слишком высокого давления – это образовавшаяся воздушная пробка в радиаторе. Чтобы решить эту проблему. Нужно также предварительно отключить котел и дать ему остыть. Найти отверстие, откуда убирается воздух, а также подготовить емкость для сбора воды. Далее нужно аккуратно открыть выпускной клапан – начнет просачиваться вода и пузырьки воздуха. После стабилизации процессе клапан нужно закрыть и перейти к проверке следующих радиаторов. Датчик давления после всех этих процедур должен оказаться в зеленом секторе. После каждого слива нужно обязательно плотно закрыть отверстие.

В радиаторах воздух скапливается из насоса, который и генерирует воздушные потоки

Необходимо обратить внимание, если такая прокачка насоса нужно слишком часто (больше, чем 1 раз в год), то следует вызвать специалиста, чтобы он все тщательно проверил

Что делать если давление в котле низкое

Если в котле образуется слишком маленькое давление, то в первую очередь нужно проверить предохранительный клапан. Если он уже подключен к системе, то при повышении давления он может быть не герметично закрыт. Из-за этого возникают подтекания. Также предохранительный клапан может износиться со временем, поэтому при возникновении утечки нужно заменить испорченную деталь. После устранения неполадок можно продолжить эксплуатацию оборудования.

Можно также сделать несколько простых шагов, чтобы восстановить показатели давления.

Если повернуть красную деталь, то произойдет отсоединения красного клапана – в результате жидкость может проникнуть во внутреннюю часть. Если же еще больше его провернуть, то он встанет на место самостоятельно. Данные действия позволят увеличить и стабилизировать давление в системе. Если ничего не получилось и перепады слишком заметны, то нужно заменить деталь на новую.

Иногда так и не удается найти место протечки воды – в этом случае чаще всего вода утекает под пол. Однако бывают ситуации, когда напольное покрытие лежит сплошняком – самостоятельно устранить неполадки не получится, однако некоторые специализированные фирмы могут помочь поднять пол и исправить эту проблему.

Термические процессы в котле.

Ну и конечно же при нагревании теплоносителя в котле происходит выделение большого количества газов. Наверное, ни для кого не секрет и все вы видели, как появляются пузырьки воздуха в кастрюле, когда мы ставим её на огонь. И чем выше температура нагревания воды, тем больше количества газа выделяется из воды. Таким же образом происходит выделение газа и в котле при его работе. Так как система закрытая, воздух скапливается в верхних точках системы, происходит её завоздушивание. А в следствие этого циркуляция теплоносителя перестает осуществляться должным образом, отказывают греть радиаторы, приходится ходить и откручивать краны Маевского, стравливать воздух с системы.

Конечно же основной вопрос, неужели от этого никак нельзя избавиться? Как избежать постоянного завоздушивания системы, чтобы каждый день (неделю, месяц – нужное подчеркнуть) не бегать с ключом, отверткой и миской к каждому радиатору и не стравливать образовавшийся воздух.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
рабочее, получается путем сложения двух видов давления — статического и динамического;
избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве, оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
Рабочее. Включает два вышеуказанных варианта.
Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
Номинальное. То, которое указал производитель в документации к конкретной модели.
Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

Воздействие теплоносителя на стенки элементов сети отопления;
Высота заложения труб, подвешивания радиаторов и котлоагрегата;
Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
Место установки оборудования, протяженность контура;
Этажность дома;
Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

Наличие утечек в трубопроводе;
Нарушение работы котла, трещины на поверхности теплообменника;
Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Причины нестабильного давления в батареях центрального отопления

Типичная причина повышенного давления – уменьшение диаметров труб обогрева

Нередки случаи, когда в только что построенном многоквартирном доме недовольные некомфортной температурой жильцы сразу же сами меняют все отопительные приборы. Это чаще всего и бывает одной из самых распространённых причин снижения давления в системе

Однако есть и много других причин изменения этого важно показателя. Ниже мы расскажем об основных:

диаметр используемых труб. Когда система отопления проектируется, принимается в учет и такой важный параметр, как сечение трубы, при котором обеспечивается нормальное давление. Однако неграмотные хозяева либо берут трубы большего диаметра, либо меньшего – чем снижают пропускную способность системы. Первый вариант давление неизбежно уменьшит, а второй – увеличит. Но ни к чему хорошему ни первая, ни вторая замена не приведет;
воздушные пробки могут образовываться в системе как по причине ремонтных работ, так и после установки неправильных радиаторов. Так, алюминиевые батареи строго не рекомендуется устанавливать в централизованных сетях, поскольку этот легкий металл при нагревании вступает в реакцию с водой, в результате чего образуется водород. Из-за этого снижается циркуляция теплоносителя, и, соответственно, нагрузка;
износ радиаторов, арматуры и других узлов. Со временем в трубах откладывается накипь, скапливаются примеси и мусор. В итоге качество теплоносителя падает;
нагрузка снижается и в результате различных аварий, и некорректно проведенных ремонтных работ;
во время запуска системы образуется сильный напор воды, ведь чтобы наполнить все элементы системы требуется давление, которое значительно превышает рабочее.

Рекомендуем: Какие радиаторы лучше подходят для автономного отопления?

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Диффузия через полимерные трубы без кислородозащитного слоя и без армирования алюминием.

Казалось бы, система находится под избыточным давлением, полностью непроницаема, откуда там появится кислород из внешней среды. Оказывается, поступает и ещё в каких количествах.

В замкнутой системе отопления протекают также химические процессы, которые связаны с термическими процессами, протеканием электрических токов.

При наличии разницы потенциалов, которые могут быть наведены через нагревательные элементы электрических котлов и бойлеров, насосов рециркуляции теплоносителя (да мало чего ещё). В системе могут происходить электролитические процессы, которые приведут к разложению теплоносителя на соли, газы, и пр.
