Тэн для радиаторов отопления с терморегулятором, в чугунную батарею, котел

Расчет мощности радиатора

Какой мощности должен быть тэн?

Ошибка №5
Здесь не нужно исходить из принципа – чем больше, тем лучше.

В первую очередь нужно обеспечить плавную работу нагревательного элемента. Он не должен выключаться и включаться через чур часто.

При грамотном подборе мощности и хорошем утеплении помещения, батарея будет 2/3 времени “отдыхать”, отдавая тепло в окружающую среду, и только 1/3 времени работать, потребляя эл.энергию.

Исходя из этого можете примерно рассчитать расход эл.энергии за месяц.

Помимо щелчков, мощная батарея будет сильно шуметь и булькать. Добавление уксуса или лимонной кислоты для смягчения жидкости не особо помогает.

Здесь наблюдается эффект как в электрическом чайнике. При мощности 2квт мы имеем очень малые размеры сосуда, плюс наличие пустот.

В результате резкого выделения тепла в воду и возникает подобный шум. Чем меньше воды в чайнике, тем сильнее он шумит.

То же самое и в батарее. Когда тэн слишком мощный, скорость нагрева получается на порядок выше скорости отвода тепла, плюс сказывается невысокая скорость циркуляции теплоносителя.

Ошибка №6
Зачастую сильный шум при работе возникает при неаккуратном завинчивании или кривом тэне и случайном соприкосновении трубки с перегородкой ниппеля.

Чтобы решить эту проблему, попробуйте немного провернуть тэн по часовой или против часовой стрелки, изменив его положение. Шумная работа на пределе и постоянные щелчки не только раздражают, но и напрямую влияют на срок службы контактов реле.

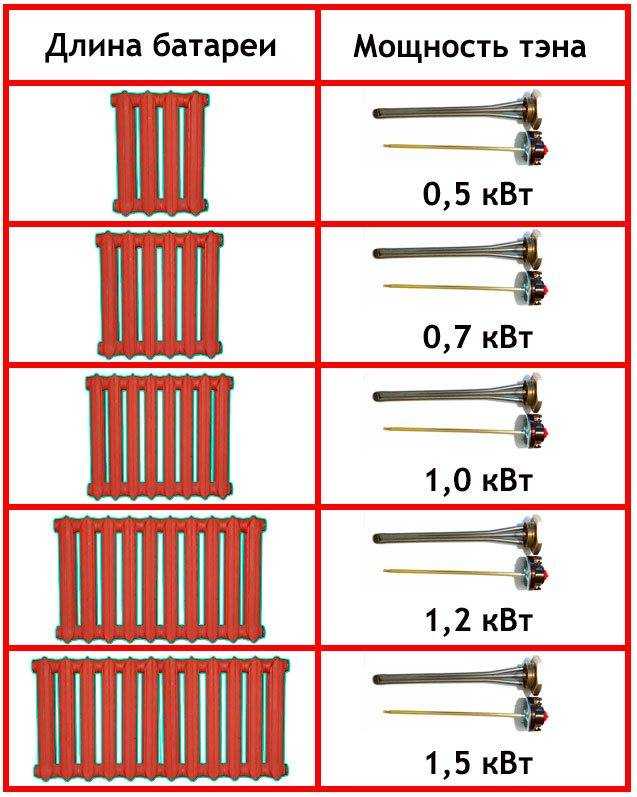

Поэтому при выборе мощности тэна исходите из правила:

максимум 0,5кВт – на каждые 4 секции

0,7кВт – 6 секций

1кВт – 8 секции

1,2кВт – 10 секций

1,5кВт – 12 секций

Установите тэн меньшей мощности, и он у вас вообще не будет отключаться, так как не сможет нагреть воду до нужной температуры.

С одной стороны, это хорошо, батарея никогда не перегреется, даже если будет сбой в работе термореле. Например, для чугуняки (4 секции высотой 500мм), тэн мощностью 300Вт некоторые вообще умудряются вкрутить напрямую без термостата.

Еще один плюс малой мощности – отсутствие раздражающих щелчков. Однако несмотря на это, при недостатке киловатт вы существенно теряете в теплоотдаче.

Вот и приходится искать идеальную формулу.

Когда батарея слишком длинная (12 секций), то лучше вместо одного 1,5кВт тэна, вкрутить сразу два. Снизу радиатора с одной стороны 1кВт, а с другой еще на 0,5кВт.

Либо два по 0,7кВт каждый. Тем самым, прогрев секций будет более равномерным.

Ошибка №7
Только не забудьте проверить резьбу на тэнах.

С двух сторон батареи она разная

При покупке нагревательного элемента обращайте внимание на буковку, которая обозначает правую или левую резьбу (1.1/4R или 1.1/4L)

Как самостоятельно обустроить электрическую систему отопления

Прежде чем использовать тэн в радиаторах отопления, стоит определиться с необходимой мощностью отопления

Также важно обладать информацией о характеристиках электрического нагревательного элемента, в частности, о его производительности. Это позволит избежать перегорания проводки и лишних затрат на покупку нового кабеля

Нужно понимать, что самостоятельное обустройство отопления при наличии некоторых ошибок может привести к недостаточно эффективному обогреву жилья или и вовсе неправильной работе системы. Чтобы все стабильно функционировало, рекомендуется обзавестись терморегулятором. Дополнительно стоит выполнить монтаж специальной защитной коробки, функционирование которой рассчитано на мощность определенных тэнов.

Расчеты

Число и производительность устройств для обогрева дома на основе электрической системы отопления вычисляется с учетом объемов помещений. Для начала выбираются средние показатели мощности, достаточные для качественного отопления 1 м3 жилплощади.

Средние значения для помещений:

с надежной теплоизоляцией, оборудованной согласно европейским стандартам – 20 Вт/м3;
с современными стеклопакетами, эффективной изоляцией перекрытий и стен – 30 Вт/м3;
с недостаточно надежной теплоизоляцией – 40 Вт/м3;
с откровенно плохой изоляцией – 50 Вт/м3 и более.

Опираясь на вышеуказанные расчеты, определяется необходимая мощность для качественного отопления конкретного помещения. Исходя их тех же значений, подбирается достаточное количество нагревательных элементов.

Правильное выполнение расчетов является крайне важным. Как показывает практика, при грамотном подборе оборудования и надежном монтаже установка электрического отопления даже в деревянный дом становится абсолютно безопасным решением.

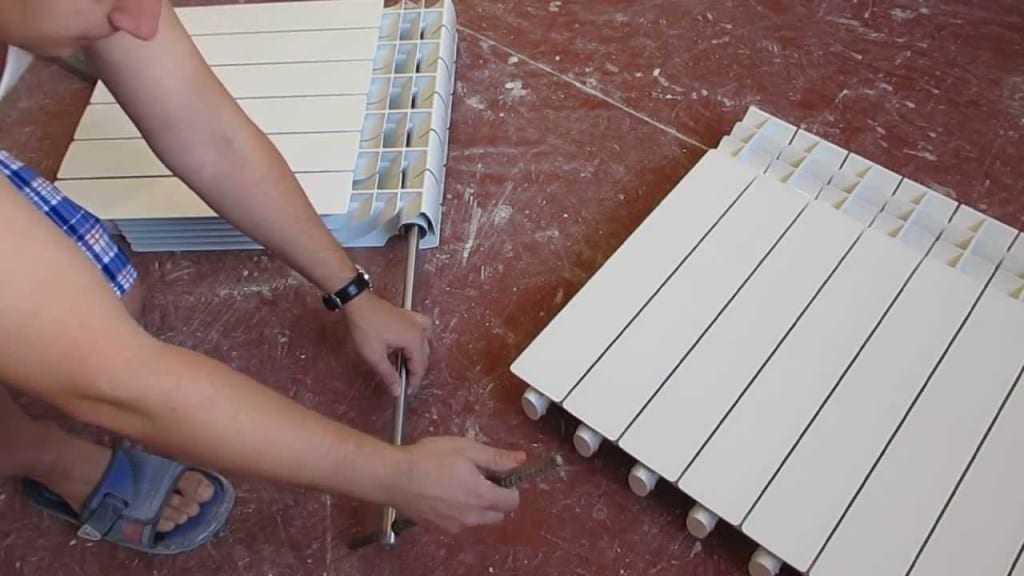

Независимо от производителя устанавливается тэн в радиаторы отопления по единому принципу. Чтобы выполнить самостоятельный монтаж нагревательного элемента, достаточно следовать инструкции:

Прибор, куда будет произведен монтаж, должен быть обесточен.
Приостанавливается подача рабочей жидкости в батареи, после чего происходит ее слив.
Вместо нижней пробки устанавливается нагревательный тэн, который должен войти в трубу для подачи воды.
Восстанавливается подача жидкости, а затем происходит проверка герметичности радиатора.
Обогревательный элемент подсоединяется к электросети.

Меры предосторожности

Применяя тэн для радиаторов системы отопления, следует придерживаться определенных требований безопасности.
Устанавливая отопление, важно проверить надежность работы вентиляции. Также при выполнении работ необходимо переместить легко воспламеняемые и взрывоопасные вещества в защищенное, труднодоступное место на безопасное расстояние от отопительного прибора.
Прежде чем выполнять подключение отопительного устройства с тэном и терморегулятором, стоит лишний раз проверить, насколько электропроводка справляется с возложенной на нее нагрузкой

Превышение допустимой мощности чревато перегревом проводов, возникновением коротких замыканий и возгораний.

При подсоединении обогревательных приборов с тэнами нужно избегать применения обычных бытовых переносок. Оптимальным вариантом считается эксплуатация сетевых фильтров. Такое решение позволяет автоматически обесточить прибор при скачках напряжения в системе.
Абсолютно недопустимо использовать батареи с электрическим нагревательным элементом для просушки вещей.
При работе тэна происходит интенсивный подогрев рабочей жидкости. Его эксплуатация на протяжении долгого времени приводит к выжиганию кислорода. Поэтому длительное нахождение в таком помещении скрывает в себе опасность для здоровья.

Принцип работы

Электрические настенные конвекторы отопления с терморегулятором

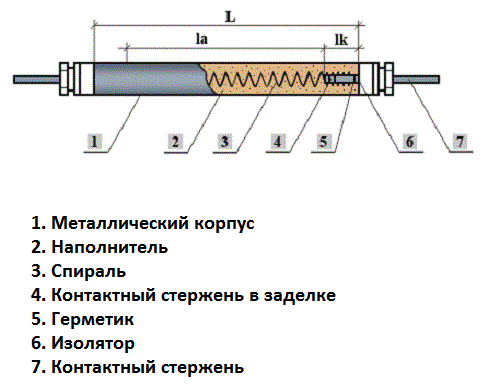

По своей структуре тэн для отопления имеет вид металлической трубки. Внутри этой трубочки прокладывается проволока, сделанная из специального термоустойчивого материала. На окончаниях этой трубочки имеются крепежные зажимы, благодаря которым спираль получает энергию.

В тэнах из чугуна имеется возможность терморегуляции и предохранения.

Для того чтобы спираль и внешнее покрытие трубки не соприкасались, их изолируют друг от друга с помощью специального наполнителя, который также устойчив к высоким температурам.

Безопасность конструкции гарантирует прочный корпус, который защищает тэн от внешнего воздействия. За счет прочного корпуса механизм становится абсолютно безопасным, однако не стоит сразу забывать о правилах эксплуатации. Для долгого срока службы техника безопасности требует беспрекословного соблюдения всех предписаний.

Кроме вышеописанного принципа работы, тэны зачастую интегрируют в систему газовых котлов. Соединение двух различных устройств позволяет сэкономить некоторое количество средств на отопительном оборудовании. Также следует учесть то, что определенные лимиты от дополнительного оборудования не превышаются.

Тэн для интеграции в систему газовых котлов

Особенности выбора

Электронагреватели, предназначенные для батарей отопления, могут различаться несколькими параметрами. Поэтому к выбору следует подходить грамотно

Ниже рассмотрим,на что следует обращать внимание при выборе ТЭНа

Мощность

Мощность является одним из важнейших параметров, так как от него зависит теплоотдача прибора. Поэтому, прежде всего нужно рассчитать необходимую мощность, для комфортного обогрева помещения.

В среднем на каждые 10 м 2 требуется 1 кВт мощности. Для более точного расчета необходимо учитывать регион и теплопотери помещения.Правда, если обогреватели будут использоваться в качестве дополнительного элемента обогрева, то достаточно в два раза меньшей мощности.

Тип радиатора

ТЭНы для алюминиевых радиаторов отопления и биметаллических батарей конструкционно не отличаются от нагревающих элементов для чугунных приборов.

Однако, различия заключаются в следующих моментах:

Форме наружной части корпуса.
Материале заглушки.

ТЭН для алюминиевого радиатора имеет заглушку диаметром в один дюйм. Диаметр же заглушки для стандартных чугунных батарей составляет 1¼ дюйма.

Поэтому прежде чем приобрести нагреватель, следует обратить внимание на то, для каких типов батарей он предназначен. Данную информацию обычно содержит инструкция, которая имеется в комплекте

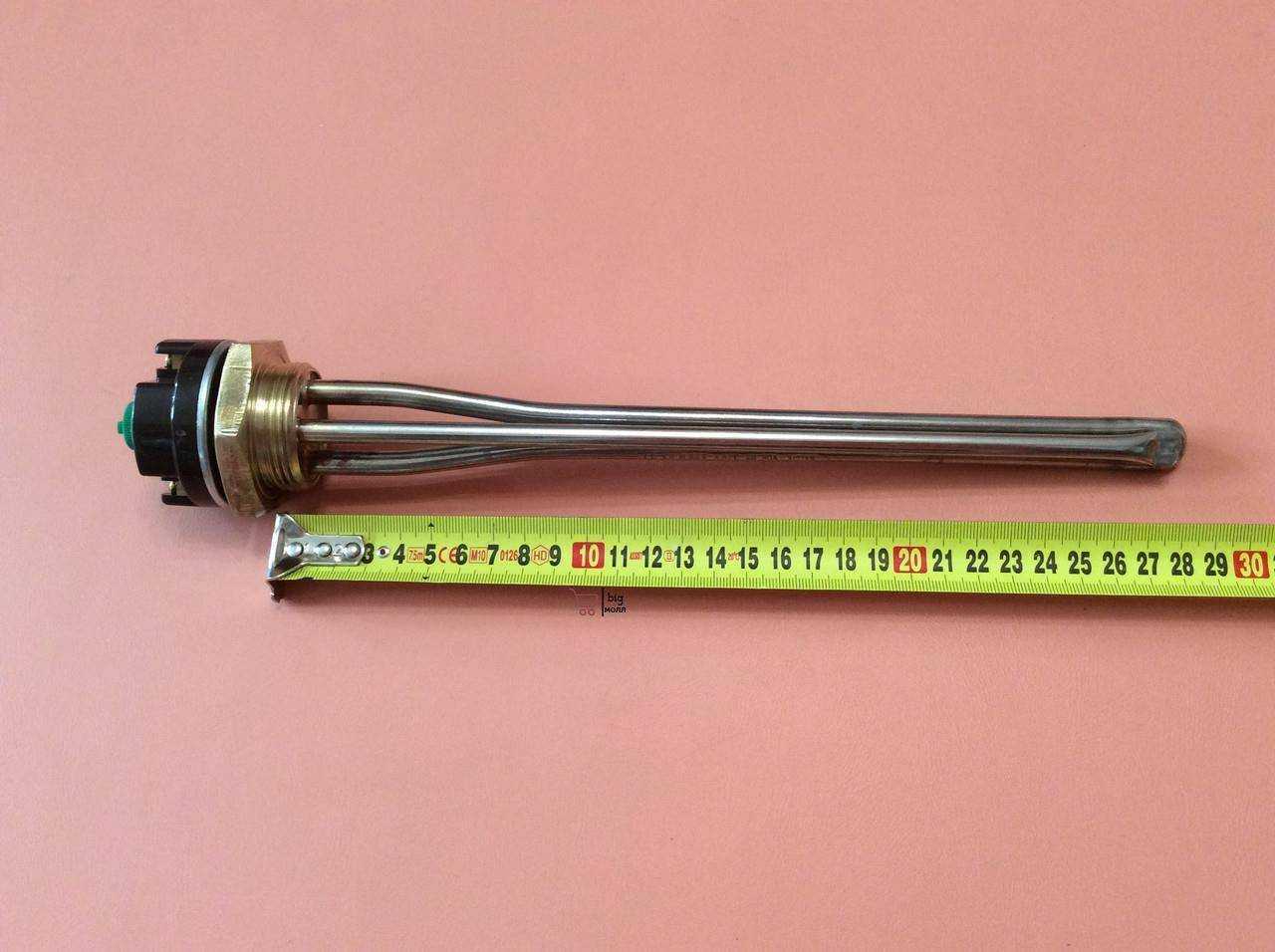

Длина греющего элемента

Важным параметром выбора является длина ТЭНа. Как несложно догадаться, от этого зависит равномерность нагрева батареи и циркуляция жидкости. Соответственно, длина подбирается в зависимости от количества секций прибора.

В идеале обогревающий элемент должен быть на 10 см короче батареи. В таком случае нагрев жидкости будет осуществляться максимально равномерно.

Автоматика

Автоматика может быть встроенной и наружной. Следует отметить, что радиаторный ТЭН со встроенным термостатом стоит дешевле, чем компоненты по отдельности. Однако, наружная электроника, как правило, более функциональная.

Выбор зависит от предназначения обогревателя. Если он будет использоваться как основной источник тепла, то можно установить наружную электронику для обеспечения максимального комфорта обогрева. Если же устройство планируется использовать как дополнительное, подойдет и ТЭН для радиаторов отопления с терморегулятором в одном корпусе.

Производитель

Что касается производителя, то в данном случае выбор не так важен. Дело в том, что известные европейские компании не занимаются выпуском данного оборудования. Поэтому на рынке, как правило, можно встретить изделия польского, украинского и турецкого производства.

Все эти ТЭНы достаточно схожи по качеству, поэтому следует уделить больше внимания их характеристикам. Единственное, лучше воздержаться от приобретения китайских изделий, так как поставщики нередко завозят наиболее дешевые, низкокачественные модели. Однако, и среди них иногда попадаются достойные нагреватели.

Вот, пожалуй, и все основные моменты, которые важны при выборе ТЭНов для батарей.

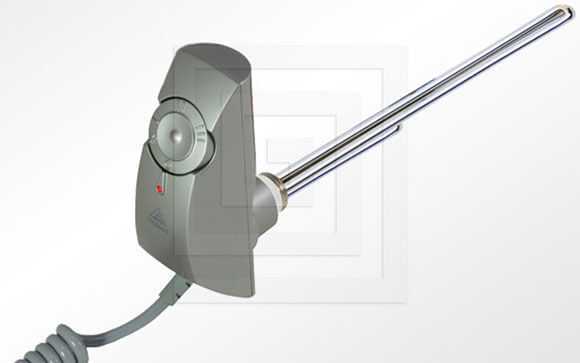

Электронагреватели с терморегулятором

ТЕНы для отопления с терморегулятором в настоящее время являются самыми распространенными. Их основным предназначением является нагрев жидкости. ТЕНы с термостатами устанавливают почти на все оборудование, которое используется для нагрева воды. Максимальная температура, до которой могут разогреть теплоноситель ТЭН для радиатора с терморегулятором – 80 градусов.

ТЕН с терморегулятором изготавливают из никеле-хромовой проволоки. Находящаяся внутри трубки устройства с электрическим термостатом проволока заливается особым порошком сжатого типа, который представляет собой оксид магния и имеет прекрасные изоляционные свойства, но одновременно отличается высокой теплопроводностью. Можно встроить такой ТЕН в электрическую батарею отопления.

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14 Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15 Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

В качестве основного источника тепла

Любое помещение, имеющее ограниченную площадь, и которым пользуются в зимний период не постоянно, можно отапливать с помощью масленого радиатора с установкой контроля температуры на автоматику, чтобы трубчатый электронагреватель работал по минимуму. В помещении будет сохраняться температура не многим выше чем извне, но благодаря ей не будет возникать обмерзание. можно заменить обычным, наполнив его маслом низкого уровня вязкости, и подключить тен – получится полноценный аналог масляного радиатора.

По тому же принципу можно отапливать и помещение побольше – дачу. Только понадобится больше устройств для того, чтобы в холодный период можно было проживать в здании или пребывать некоторое время.

Для того, чтобы отапливать постоянное место жительства – квартиру или дом, возможно даже офис, нужно устанавливать обогреватель в каждой комнате для сохранения .
Также нужно устранить любые сквозняки.

Простое превращение электрической энергии в тепловую при помощи тэна, встроенного в радиатор, показывает, как увеличить теплоотдачу батареи центрального отопления путем нагрева в ней теплоносителя. Это довольно эффективный и недорогой способ обогрева домов с автономной системой, который с каждым годом становится популярнее у потребителей.

Выбор: 4 главных параметра

Чтобы прибор работал долго и эффективно, при покупке учитывается:

Мощность. Рассчитывается с учётом региона, теплопотерь здания, отапливаемой площади. Ориентировочное значение для средней полосы РФ — 1 кВт энергии на 10 м2.

Внимание! Когда ТЭН нужен как дополнительный нагреватель, достаточно мощности, составляющей 75% от общей теплоотдачи радиатора. В противном случае вы переплатите за ресурс, который не будет использоваться из-за постоянного отключения ТЭНа

Длина. Фактор влияет на циркуляцию жидкости в радиаторе и равномерность прогрева секций. Длину трубки выбирают на 7–10 см короче радиатора.
Назначение. Устройство ТЭНов для разных типов батарей не имеет принципиальных отличий, за исключением материала и диаметра фланцевой заглушки. Поэтому перед покупкой изучите рекомендации производителя.
Автоматика. ТЭНы выпускаются в двух вариантах: с терморегулятором, встроенным в корпус и с внешним управляющим модулем. Первые дешевле, подходят для дополнительного нагрева. Вторые подключаются с использованием дополнительной наружной электроники, чаще применяются как основной нагревательный аппарат.

Для чугунных батарей

Электронагреватели с терморегулятором для чугунных радиаторов отличаются от других диаметром заглушки. Её типовой размер составляет 32 мм, что по сантехническим канонам равна 1 1/4 дюйма. Информация о соответствии ТЭНа определённому виду отопительного оборудования всегда есть в техпаспорте.

Чтобы достичь максимальной полноты прогрева, также учитывают теплоотдачу чугунных секций, линейные размеры, тип управляющей электроники.

Фото 1. Три ТЭНа для чугунных батарей разной длины, выполнены из нержавеющей стали.

Для котлов отопления

В котельном оборудовании устанавливается 1–3 и более трубчатых электронагревателей или специальные тэн-блоки. Если требуется замена устройства, учитывают следующие параметры:

мощность ТЭНа — должна соответствовать характеристикам, заявленным производителем котла;
тип, напряжение электросети;
форму, размеры электронагревателя;
вид ТЭНа — «мокрый» или «сухой», последний не контактирует с жидкостью, поэтому используют теплоноситель любого качества;
наличие терморегулятора.

Основное правило при замене ТЭНа — выбор марки устройства, разрешённой производителем котла.

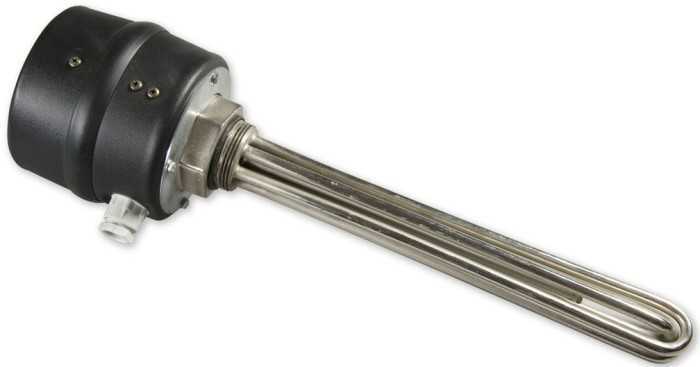

Фото 2. ТЭН для электрического котла для нагрева воды с высокой мощностью 6 кв, оснащен терморегулятором.

Виды и критерии выбора

Выбор тэна для алюминиевого или иного типа радиатора осуществляется на основании вида устройства и его технических параметрах.

Разновидности тэнов

Производителями изготавливаются тэны для биметаллических и иных видов батарей следующих видов:

бытовые приборы, мощность которых варьируется в пределах 2,5 – 4 кВт;
промышленное оборудование с мощностью от 4 кВт до 6 кВт.

Тэны могут быть оборудованы одной или двумя спиралями и дополнены следующими функциями:

автоматическим регулированием температуры. Устройства с терморегуляторами позволяют добиться получения наибольшей эффективности оборудования при минимальных электрозатратах;
антизамерзание. При наличии данного режима работы в системе отопления будет постоянно поддерживаться минимальная рабочая температура, что позволит избежать заморозки теплоносителя и разрыва труб. Функция «антизамерзание» требует постоянной подачи электроэнергии на обогревательный элемент, но ее расход незначителен;
тубронагрев – разогрев теплоносителя в максимально короткие сроки.

Нагревательный элемент с автоматической системой включения/отключения

Нагревательные элементы с функциями антизамерзание и турбонагрев преимущественно устанавливаются в загородных домах при отсутствии централизированной системы отопления и позволяют продлить срок службы радиаторов и подводящих труб.

Выбор тэнов

Стоит ли поставить тэны? При правильном выборе устройства позволят поддерживать заданную температуру в жилом или промышленном помещении круглый год.

При выборе стоит учитывать:

мощность оборудования. Специалистами определено, что для получения оптимальной температуры помещения достаточно устройства мощностью 1 кВт на каждые 10 м² площади, если тэн является единственным источником получения тепла, и прибора в 2 – 3 раза меньшего по мощности для дополнительного варианта отопления;
длина электротэна. Для достижения оптимального результата прогрева для чугунного радиатора или батареи, изготовленной из других материалов, требуется устройство на 10 см короче. Это позволить прогреваться теплоносителю во всей батарее;
вид резьбы на радиаторе (правая или левая);
сечение нагревательного элемента, которое должно соответствовать размерам заглушки батареи;
типы батарей, для которых возможна установка той или иной модели. Множество тэнов являются универсальными для биметаллических, чугунных и так далее батарей;

Все основные параметры указываются в технической документации и маркировке оборудования, которая наносится на блок управления.

Основные характеристики тэна

производителя. Если опираться на отзывы потребителей, то наибольшей популярностью пользуются тэны, изготовленные компаниями Balcik (Турция), Thermowatt (Италия), ИТА (Россия, Санкт-Петербург).

Разновидности ТЭНов для обогрева

Электронагреватели трубчатого типа различают по нескольким параметрам:

По типу рабочей среды: газовые (или воздушные) и водяные;
По типу нагревательной поверхности: ленточные, стержневые, оребренные, и, самые распространенные – трубчатые;
По способу использования: выпускают ТЭНы для котлов отопления, бойлеров, духовок, электроплит, радиаторов, стиральных машин и т.п.;
По мощности на единицу поверхности (номинальной и максимальной): в продаже есть модели от 15 Вт до 15 КВт на единицу;
По дополнительным опциям; наличие терморегуляторов и датчиков автоматического отключения в случае перегрева.

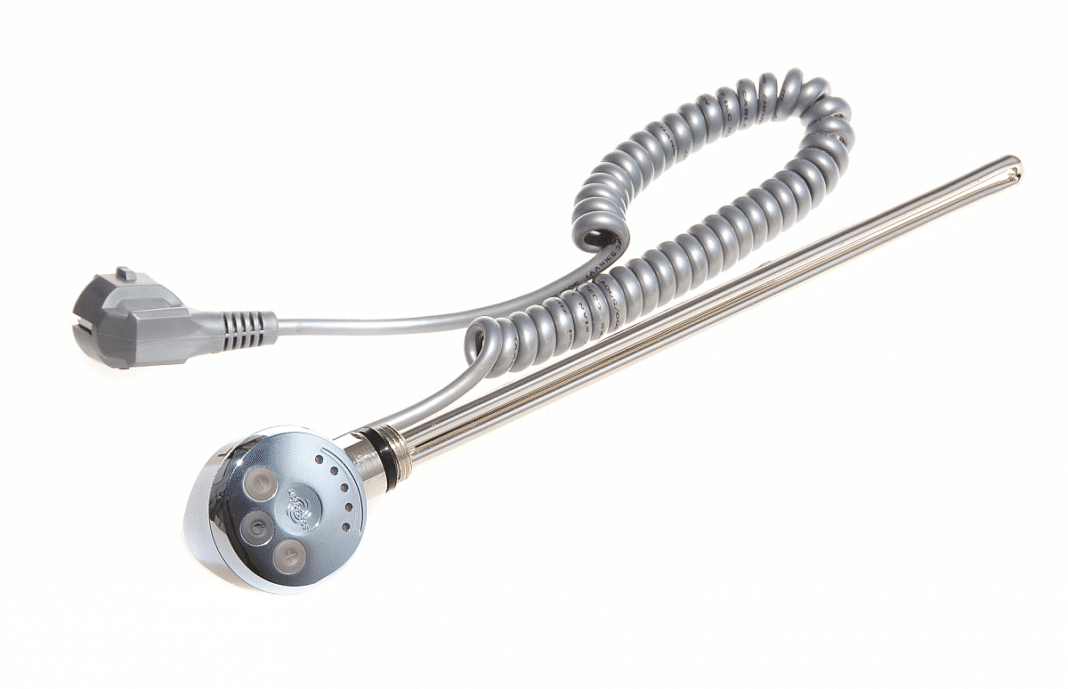

Отличительные особенности ТЭНов для радиатора

ТЭН с терморегулятором для радиатора – это конструкция, применяемая как альтернативный источник тепла, либо как основное приспособления для отапливания.

Оно представляет собой цилиндрическую деталь, выполненную из металла. В нее встроена проволока, обеспечивающая нагрев. Изоляция происходит благодаря внутреннему электропокрытию.

Установка приспособления не потребует много времени и сил. Для этого нужно:

Установить устройство в радиатор.
Подключить устройство к розетке.

Благодаря нагреву электроприбора, тепло будет поступать в радиатор.

Когда устройство нагрелось до нужной температуры, оно выключится автоматически. При падении температуры, произойдет автоматическое включение. Приспособление подойдет почти к любому радиатору.

Преимущества использования ТЭНов

По сравнению с другими видами электрообогрева — электрокотлом, обогревателем, теплым полом — ТЭН для батареи имеет ряд преимуществ:

Сочетается с радиаторами, изготовленными не только из чугуна, но и других материалов.
Может оснащаться дополнительной автоматикой и терморегуляторами.
Способен использоваться в качестве основного или аварийного источника отопления.
Позволяет защитить водяную систему от размораживания в холодное время года, если по какой-то причине центральное отопление использовать невозможно.
Экономичен в применении. Безусловно, ТЭН будет потреблять электроэнергию, но по сравнению, например, с котлом или системой «теплый пол», это потребление незначительно.
Прост в монтаже. Для установки ТЭНа не требуется разрешительной документации и согласований. Аппарат просто монтируется в трубопровод.

Виды ТЭНов

В продаже можно встретить различные модели трубчатых электронагревателей. Они отличаются строением корпуса и материалом изготовления. Также разделяют устройства согласно мощности и назначению:

от 2,5 до 4 киловатт – бытовые;
от 4 до 6 киловатт – промышленные.

Существуют как одинарные ТЭНы таки устройства с двумя нагревающимися спиралями. Также изготавливают такие устройства с правой или левой резьбой. Многие модели оснащены дополнительными опциями:

Антизамерзание. Функция ограждает отопительную систему от возможного размораживания при низких температурных показателях. При этом осуществляется автоматическая поддержка допустимой минимальной температуры. В процессе такого рабочего режима затрачивается совершенно незначительный объем электрической энергии.
Турбонагрев. Такая опция позволят максимально увеличивать температуру в помещении. Для работы турбонагрева требуется наличие терморегулятора, который дает возможность изменять режим обогрева.

ТЭНы для радиаторов выпускают различной длины и с отличительными конструктивными характеристиками.

Как используются для радиаторов отопления

Основной функцией электронагревателей трубчатого типа для радиаторов является нагрев жидкости в автономной или централизованной системе отопления. Используется устройство как второстепенный или главный тепловой источник.

В качестве автономной системы и единственного нагревателя теплоносителя ТЭНы применяются в таких случаях:

Необходимость обогрева помещений, где нет другого вида отопления. Это может быть мастерская, гараж или сельскохозяйственное сооружение. Главным условием установки радиаторного электронагревателя является небольшие размеры постройки. Эффективней при этом заполнять батареи маслом невысокого уровня вязкости, так как оно имеет достаточно низкую температуру замерзания.
При условии периодического прогрева помещения. Чаще всего такими сооружениями являются дачи с отсутствием основной отопительной системы. При этом количество установленных ТЭНов их мощность должна соответствовать объему помещения.

Как дополнительное устройство основному отоплению трубчатый электрический нагреватель может устанавливаться:

В многоэтажных домах. ТЭН в радиаторы монтируется в квартирах, если основное отопление не имеет особой эффективности. Устройство помогает создать и поддержать необходимый микроклимат в помещении. Но его установка требует ограничения доступа воды, которая циркулирует по отопительной системе всего дома. В таком случае применение ТЭНа совершенно не практично, так как получается двойная оплата за обогрев – за работу электронагревателя и в ЖЕК за использование теплоносителя.
В частных домах. Установка ТЭНа производится, если нет возможности регулярно вносить дрова в котел на твердом топливе. В такой ситуации трубчатый нагреватель не дает полностью остыть теплоносителю и в помещении постоянно поддерживается необходимая температура.

ТЭН для радиатора устанавливается и в частных и в многоквартирных домах Использование ТЭНа для газовых котлов не имеет смысла, так как такие агрегаты прекрасно справляются с обогревом за счет автоматизированной системы.

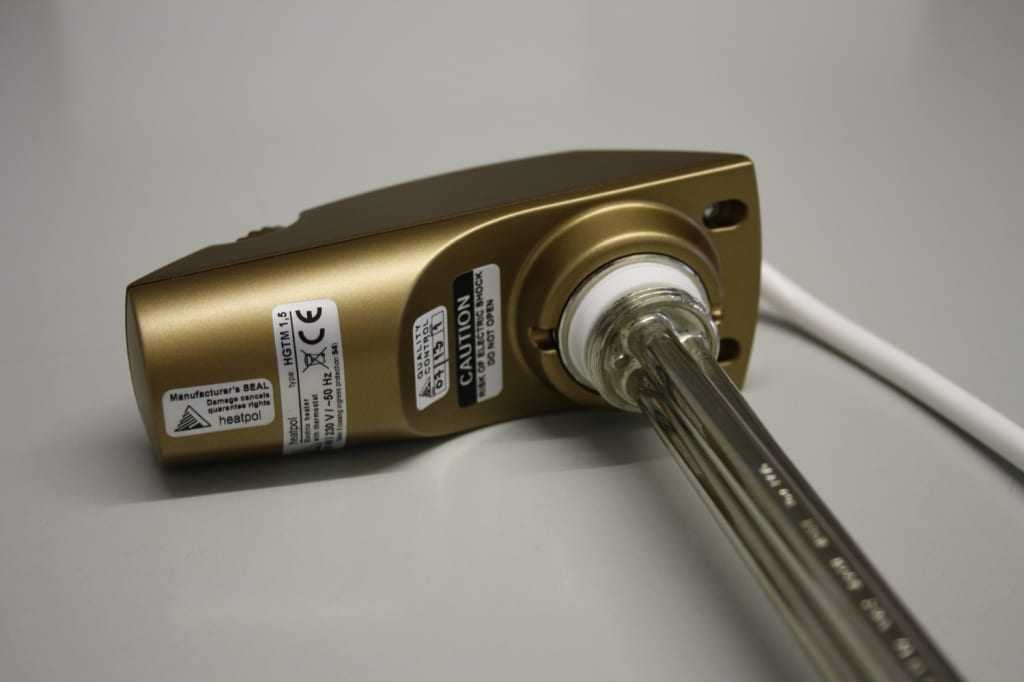

Как устроен электроприбор

Конструкция устройства практически не отличается от других видов ТЭНов. Корпус трубчатого электронагревателя выполняется из цельнотянутой или электросварной тонкостенной металлической трубки. Ее диаметр может варьироваться, а сечение быть плоским или округлым.

В качестве материала для изготовления корпуса чаще всего используется углеродистая сталь, но может быть выбрана и нержавейка, если рабочая поверхность прибора будет разогреваться до температур свыше +45°С.

Чтобы защитить металл от коррозии и продлить время службы самого ТЭНа, стальной корпус хромируют либо никелируют. В качестве нагревательного элемента применяется спираль из нихромовой проволоки.

Элемент имеет высокое удельное сопротивление, благодаря чему быстро разогревается. Спираль помещена внутрь корпуса, в оставшейся свободной внутренней полости – наполнитель.

В конструкции радиаторного ТЭНа обязательно присутствует спираль, которая отвечает за разогрев устройства. Она обладает высоким сопротивлением, поэтому при прохождении тока быстро нагревается (+)

Корпус имеет высокие электроизоляционные свойства и при этом хорошо передает тепло. В качестве наполнителя может использоваться очищенный кварцевый песок либо периклаз – так называется смесь кристаллических окислов магния.

После того, как корпус заполнен наполнителем, его опрессовывают и изгибают, придавая необходимую форму. Все изоляторы покрывают кремнийорганическим влагоизоляционным соединением.

Такой прибор может устанавливаться в радиатор любого типа: медный, чугунный, биметаллический и т.д. Устройство способно вырабатывать до 2,5 кВт мощности. Модели, предназначенные для промышленного использования, выдают до 6 кВт.

Конструкция электротэна такова, что всю поступающую электрическую энергию устройство без остатка преобразует в тепловую, потери при этом практически отсутствуют.

Принцип работы устройства предельно прост. При активации он начинает быстро нагреваться, разогревая находящийся в непосредственной близости от него теплоноситель. По законам физики нагретая жидкость легче холодной, поэтому она начинает двигаться вверх .

На ее место опускается более холодный теплоноситель. Поднявшись в верхнюю часть радиатора, разогретая жидкость отдает там свое тепло, остывает и опускается вниз.

Главный враг ТЭНов любого типа – известковый налет. Он неизбежно образуется на нагревательном элементе и постепенно приводит к тому, что устройство выходит из строя

Цикл повторяется многократно. Таким образом, электроприбор создает внутри батареи однонаправленный ток жидкости. Его скорость тем выше, чем больше мощность устройства.

Исходя из практики, одним из лучших видов теплоносителя считается трансформаторное масло. Жидкость быстро разогревается и достаточно долго не остывает, постепенно отдавая свое тепло корпусу радиатора.

Зачем нужен ТЭН?

ТЕН для радиаторов обеспечивает бесперебойную работу системы отопления, даже если нет возможности применять обычный способ обогрева. По сути, ТЭН представляет собой металлическую трубку с запаянной внутри нее спиралью. Друг от друга эти элементы изолируются с помощью специального наполнителя. Подключается ТЭН к системе трубопроводов в качестве дополнительного оборудования. Кроме того, тэн, вставленный в старую чугунную батарею, вполне сможет обогреть небольшой гараж, теплицу или другую хозяйственную постройку. И таких примеров достаточно много, если верить утверждениям наших мастеровитых мужчин на разных тематических форумах.

Установка ТЕНов для батарей позволяет воспользоваться всеми преимуществами электроотопления — простотой эксплуатации, надежностью и высоким КПД. Но в отличие от электрообогревателей эти устройства устанавливаются непосредственно в систему, поэтому абсолютно незаметны и не занимают дополнительного места. Благодаря функции терморегулировки ТЭН способен поддерживать заданную температуру.

Инструкция по подключению котла к теплому полу

Шаг 1. Согласно правилам монтажа системы теплого пола, черновое покрытие закрывается слоем теплоизоляции, гидроизоляции, армирующей сеткой, к которой прикручиваются трубы для теплоносителя по схеме.

Монтаж теплого пола

Шаг 2. На предназначенное ему место устанавливается электрокотел.

Установленный электрический котел

Шаг 3. Все трубы для теплоносителя подводятся к котлу.

Трубы подведены к котлу

Шаг 4. Производится установка распределительного коллектора и подсоединение к нему всех труб для теплоносителя и котла.

Трубы подключены к распределительному коллектору

После этого путем заливки теплоносителя проверяется герметичность системы, а затем теплые полы заливаются цементной смесью (при этом теплоноситель должен находиться внутри труб). После высыхания стяжки системой подогрева можно пользоваться.

Видео – Подключение теплого пола к системе отопления

Установка отопительного котла – порой единственная возможность обеспечить подогрев полов в доме. Оборудование, хоть и недешевое, все же стоящее своих денег, ведь именно оно обеспечит комфорт и уют в вашем доме.

Устройство тэна и его принцип работы

Конструкция электро тэна достаточно примитивна. Она представляет собой цилиндр из металла, внутри которого в специальном изоляторе находится спираль из медной или стальной прочной проволоки. Так как тэн для радиаторов отопления с терморегулятором, то его используют не только как нагревательный элемент, но и для настройки температуры теплоносителя.

Цилиндр со спиралью защищен корпусом, снабженным датчиками контроля. Их задача – следить за тем, чтобы прибор не перегревался. Дополнительную надежность устройству придает процесс гальванизации, которому его подвергают.
Хромирование и никелирование усиливают прочность нагревательного элемента и создают дополнительный защитный барьер, который оберегает людей от контакта с электричеством.

Кроме нагревательных функций и терморегуляции, современные электро тэны для чугунных батарей снабжены дополнительными «обязанностями»:

Режим «анти замерзания» способен поддерживать постоянную температуру теплоносителя +10°C, которой достаточно, чтобы вода в трубах не замерзла.
Нагрев жидкость до нужного уровня, тэн отключается и вновь начинает работать, когда она остывает.
Если оборудуется автономное отопление частного дома чугунными батареями с тэнами, то режим «Турбо» подойдет как нельзя лучше. При нем устройство включается на полную мощность, что обеспечивает практически мгновенный разогрев системы и нагрев воздуха в помещении. Последующая работа нагревательного элемента заключается в поддержании выбранной температуры теплоносителя в сети, что обеспечивает экономию энергоресурсов при отоплении.

Некоторые потребители считают, что лучшим теплоносителем для радиаторов с тэном является техническое масло, так как оно быстрее разогревается и медленнее остывает. Это не означает, что его не целесообразно использовать в водяной системе отопления.

Применение

В каких случаях становится целесообразной эксплуатация отопительной системы на основе электрических тэнов? Данные элементы можно использовать для организации автономных, локальных обогревателей, дополнительного подогрева теплоносителя либо в структуре централизованной системы отопления.

Особенно актуальным такое решение выглядит в случае необходимости создания «аварийной» системы обогрева жилья. При крайне нестабильной работе отопления тены поддерживают комфортный уровень тепла и уберегают радиаторы от промерзания.

Применение наряду с тенами функциональных термостатов позволяет точно отрегулировать температуру теплоносителя. Наличие специальных датчиков температуры уберегает устройство от перегрева.

Помимо основных способов применения тенов, существует ряд дополнительных функций:

Режим «Турбо» — при соответствующем управлении терморегулятором нагревательный элемент некоторое время выдает максимальную мощность. Это дает возможность быстро и качественно обогреть помещение до достижения необходимой температуры.
Функция «Антипромерзание» — поддерживает минимальную температуру, не позволяя теплоносителю замерзнуть в радиаторе отопления.

Как используются для радиаторов отопления

В качестве автономной системы и единственного нагревателя теплоносителя ТЭНы применяются в таких случаях:

Необходимость обогрева помещений, где нет другого вида отопления. Это может быть мастерская, гараж или сельскохозяйственное сооружение. Главным условием установки радиаторного электронагревателя является небольшие размеры постройки. Эффективней при этом заполнять батареи маслом невысокого уровня вязкости, так как оно имеет достаточно низкую температуру замерзания.
При условии периодического прогрева помещения. Чаще всего такими сооружениями являются дачи с отсутствием основной отопительной системы. При этом количество установленных ТЭНов их мощность должна соответствовать объему помещения.

В многоэтажных домах. ТЭН в радиаторы монтируется в квартирах, если основное отопление не имеет особой эффективности. Устройство помогает создать и поддержать необходимый микроклимат в помещении. Но его установка требует ограничения доступа воды, которая циркулирует по отопительной системе всего дома. В таком случае применение ТЭНа совершенно не практично, так как получается двойная оплата за обогрев – за работу электронагревателя и в ЖЕК за использование теплоносителя.
В частных домах. Установка ТЭНа производится, если нет возможности регулярно вносить дрова в котел на твердом топливе. В такой ситуации трубчатый нагреватель не дает полностью остыть теплоносителю и в помещении постоянно поддерживается необходимая температура.

Использование ТЭНа для газовых котлов не имеет смысла, так как такие агрегаты прекрасно справляются с обогревом за счет автоматизированной системы.
