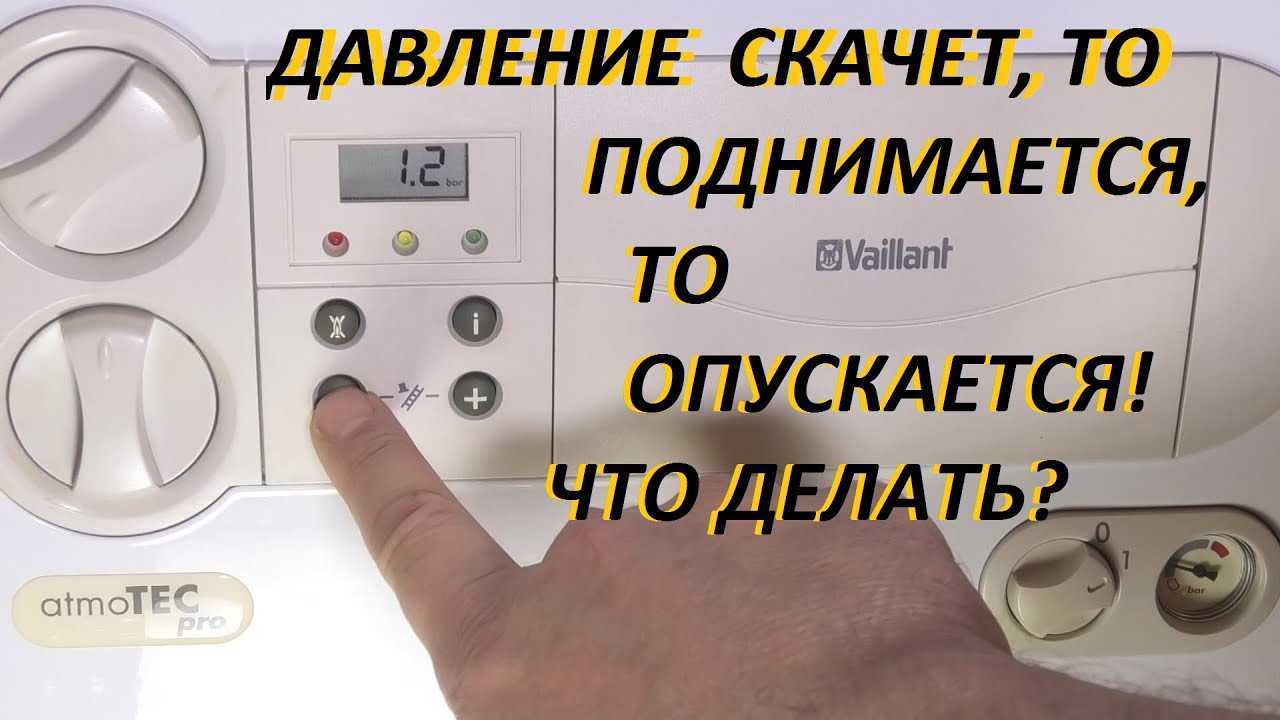

Давление в двухконтурном котле то падает, то повышается, что делать

Как решить проблему давления?

Самое первое, что нужно предпринимать в таких случаях — проверить вентиль. Перед началом проверки убедитесь, что кран подпитки максимально плотно закрыт. Проверьте, что будет происходить, когда газовый котёл находится в выключенном состоянии. Для этого отключите его от электросети. Происходит то же самое даже в выключенном состоянии — решение одно — вызвать сервисную службу, которая заменит вам кран. Заменять кран самостоятельно в домашних условиях не рекомендуется, так как для выполнения этой работы может потребоваться специальное оборудование.

Если же давление будет снижаться только пока котёл включен, причем происходит это не во время использования тёплой воды, а только при включении-отключении котла, то причина поломки, скорее всего, в расширительном баке. Устранить неисправность легко получится и самому, в домашних условиях. Достаточно внешним осмотром найти неисправность, чаще всего это какая-то царапина или небольшая пробоина, затем залатать её специальным клеем. Если пробоина большая, то для починки потребуется помощь специалистов или полная замена расширительного бака.

Если падает давление в системе отопления

Если постоянно падает давление в системе отопления, есть 3 места, где можно посмотреть причины:

1. Сначала вода проходит через предохранительный клапан и предохранительную трубу. Это обычно сбрасывает воду снаружи, где это видно. Нужно следовать по маршруту защитной трубы из предохранительного клапана с красной крышкой. Иногда защитная труба заканчивается в трубопроводе сточных вод в доме. Вода, проходящая через предохранительный клапан и предохранительную трубу, является самой распространенной причиной потери давления.
2. Вторая причина потери давления бывает очень редко. В конденсационных котлах, если есть утечка во внутренней стенке теплообменника, возможно попадание воды из системы в поддон для конденсата и через трубку для конденсата.
3. Третья причиной потери давления является внутренней утечкой в системе, из котла, управления, радиаторов или трубопроводов.

Если же медленно падает давление в системе отопления, то через определенные отрезки времени надо производить общую подпитку системы давления.

Как избежать попадания воздуха в отопительную систему?

Совершенно избежать попадания в систему воздуха очень сложно, но можно свести проблему к минимуму и научиться легко и быстро устранять пробки:

1. Нужно следить за исправностью и герметичность всех стыков, запорной арматуры и т. д.
2. Перед запуском системы, в неё при помощи компрессора нагнетают воздух под давлением на 20 % большим, чем рабочее. Замеры с манометра снимаются в начале теста и по истечении 20 минут. Если показатель не изменился – утечек нет, система герметична. Об утечке скажет стрелка манометра, а также характерный свист. Чтобы окончательно убедиться, что место утечки найдено, его смазывают густым мыльным раствором.
3. Заполнять систему нужно холодной водой и плавно. После заполнения, воздух несколько раз спускают при помощи воздухоотводчиков и кранов Маевского. Каждый раз после спуска в систему доливают воду.
4. Рекомендуется использовать нержавеющие или биметаллические радиаторы отопления.
5. Советуется также не менять теплоноситель слишком часто. В свежей порции воды, всегда есть примеси кислорода.
6. Для спуска воздуха установить воздухоотводчики на всех проблемных участках и регулярно ими пользоваться. Или снабдите радиаторы автоматическими приборами и следите за их исправностью.

Адаптационный период системы, в течение которого нужно вновь и вновь спускать воздух и подливать воду – несколько дней.

Проверка герметичности

Чтобы отопление было надежным, после установки его проверяют на герметичность (испытывают давлением).

Провести это можно сразу на всей конструкции или ее отдельных элементах. Если проводится частичное испытание давлением, то после его окончания нужно проверить всю систему в целом на наличие протечек.
Вне зависимости от того, какая система отопления установлена (открытая или закрытая), последовательность работ будет практически одинаковой.

Подготовка

Пробным считается давление, в 1,5 раза превышающее рабочее. Но этого недостаточно, чтобы полностью обнаружить утечку теплоносителя. Трубы и муфты могут выдержать до 25 атмосфер, поэтому и проверку системы отопления лучше проводить под таким давлением.

Соответствующие показатели создают ручным насосом. Воздуха в трубах быть не должно: даже малое его количество исказит показатели герметичности трубопровода.

Наивысшее давление будет в самом низком месте системы, там устанавливают монометр (точность отсчета 0,01 МПа).

1 этап — испытание в холодном виде

В продолжение получаса в заполненной водой системе увеличивают давление до начальных показателей. Делают это два раза, через каждые 10-15 минут. Еще полчаса падение продолжится, но без превышения отметки 0,06 МПа, а по прошествии двух часов – 0,02 МПа.

В конце проверки трубопровод осматривают на наличие протечек.

2 этап — горячая проверка

Первый этап успешно завершен, можно приступать к проверке герметичности в горячем виде. Для этого подключают прибор отопления, чаще всего это котел. Устанавливают максимальные рабочие показатели, они не должны быть больше расчетных значений.

Дома предварительно прогревают не меньше 72 часов. Испытание пройдено, если не обнаружено утечки воды.

Трубопровод из пластика

Пластиковая отопительная система проверяется при одинаковой температуре теплоносителя в трубопроводе и окружения. Изменение этих значений приведет к росту напора, но на самом деле в системе есть утечка воды.
Полчаса давление выдерживают в значении, в полтора раза превышающем нормативное. Если необходимо, его слегка подкачивают.

Через 30 минут резко понижают давление до показаний, равных половине рабочего, и удерживают их полтора часа. Если показатели начали расти, значит, трубы расширяются, конструкция герметична.

Часто мастера при проверке системы несколько раз делают перепад давления, то повышая, то снижая его, чтобы это напоминало обычные, повседневные условия работы. Такой способ поможет выявить негерметичные соединения.

Проверка воздухом

Многоэтажные дома проходят испытание герметичности осенью. Вместо жидкости в таких случаях могут применять воздух. Результаты проверки отличаются небольшой неточностью из-за того, что происходит сначала нагрев воздуха при сжатии, затем его охлаждение, что способствует падению давления. Увеличить этот параметр помогут компрессоры.

Последовательность проверки системы отопления проводят следующим образом:

1. Конструкцию заполняют воздухом (пробные показатели — 1,5 атмосферы).
2. Если слышится шипение, значит, есть дефекты, давление снижают до атмосферного и ликвидируют недостатки (для этого используют пенящееся вещество, его наносят на места соединений).
3. Трубопровод опять заполняют воздухом (давление – 1 атмосфера), держат 5 минут.

Нормативная база, регулирующая рабочее давление в системе отопления

Абсолютно все многоэтажные дома страны, независимо от их ввода в эксплуатацию, имеют принудительную подачу теплоносителя. Благодаря рабочему напору обогревательной системы гарантируется попадание горячей воды в трубы, радиаторы каждой квартиры, чем добивается высокая производительность отопления. Действие помогает избежать лишних теплопотерь, доставляя во все квартиры воду с одинаковой температурой, которая получается при нагреве котельной.

Работоспособность структуры оговаривается стандартом номер 12.1.00588, 565012015, СНиП 41-01-2003, СП 60.13330.2012, СП 60.13330.2016 , гл. VI приложения 1 Постановления Правительства №354. Документы указывают, что при нормальном давлении, комнатная температура будет составлять от 20 до 22°C, при существующей влажности не более 45%.

Разная этажность строения обусловливается различными показателями давления:

• 5-эт. дом – 2-4,0 атмосферы;
• 10 – 4-7,0;
• свыше 10 эт. – 8,0-12,0 атм.

Задача системы – равномерный обогрев квартир, которые располагаются на разных ярусах. Приемлемым считается фактор, когда различие между рабочим давлением на первом этаже высотного дома и последнем выражается не более 10%.

Летом в системе устанавливаются минимальные показатели. Напор высчитывается так:

0,1(H×3 + 5 + 3),

где H равно количеству этажей.

Кроме высоты строения, коэффициент зависит от показателя температуры входящего в дом носителя.

Закон устанавливает минимальные функции:

• при нагреве 130°C, давление составляет 1,70-1,90 атм;
• 140° — 2,60-2,70;
• 150°C – 3,80 атмосферы.

Систематическая проверка необходимых показателей осуществляется во время проведения отопительных сезонов и между ними. Зимой контроль происходит по манометрам, которые установлены в доме на подаче и обрате.

Вход должен соответствовать законодательным нормам, а перепад в первом узле и на выходе колебаться в пределах 0,10-0,20 единицы. Если последний показатель не выявляется, это говорит об отсутствии движения горячего носителя на верхних этажах. Увеличение же разницы указывает на существующие утечки теплоэлемента.

Летом тестирование системы проводится посредством гидравлической опрессовки батарей с помощью холодной воды, подаваемой насосом. При падении значения более 0,070 мПа в ближайшие полчаса, фиксируется разгерметизация отопительной конфигурации. Приемлемым считается снижение давления за 90-120 мин. на 0,020 мПа.

Посмотрите видео: «Почему падает давление в системе отопления и что нужно делать.»

Давление в системе отопления: каким должно быть и как его увеличить, если оно падает

Следом за сбоем давления в системе отопления приходит проблема – падает качество обогревания домашних помещений. Разумеется можно, настроить работу теплоснабжения 1 раз и надолго, но бесконечно долгим данный этап не будет. Как то обычное давление в системе отопления изменится, причем существенно.

Мы вам расскажем, как контролировать физические показатели носителя тепла. У нас вы будете знать, как обеспечить стабильную скорость перемещения воды которая нагрелась по трубопроводу к приборам. Поймете, как получать и поддерживать хорошую температуру в помещениях.

В предложенной к рассмотрению публикации детально изложены причины падения давления в системах открытого и закрытого типа. Показаны хорошие способы балансировки. Предоставленные к ознакомлению сведения дополнены схемами, пошаговыми руководствами, фото и видео-руководствами.

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

1. Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
2. Динамическим называют напор, с которым вода движется по системе.
3. Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

• для зданий до 5 этажей – 3-5 атмосфер;
• в девятиэтажных домах – это 5-7 атм;
• в высотках от 10 этажей – 7-10 атм;

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

• на выходе и на входе из отопительного котла;
• с двух сторон циркуляционного насоса;
• по обе стороны фильтров;
• в точках системы, расположенных на разной высоте (максимальной и минимальной);
• поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

• на сильный перегрев воды;
• сечение труб не соответствует норме (меньше, чем требуется);
• засорение труб и отложения в приборах отопления;
• наличие воздушных пробок;
• производительность насоса выше, чем требуется;
• в системе перекрыты какие-либо ее узлы.

При понижении:

• о нарушении целостности системы и утечке теплоносителя;
• поломка или сбой в работе насоса;
• может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
• отток теплоносителя из отопительного в контур носителя;
• засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.

• проводить диагностику;
• чистить ее элементы;
• проверять работоспособность измерительных приборов.

2 тыс. 1.4 тыс. 6 мин.

Типы давления в отопительных системах

В зависимости от действующего принципа движения носителя тепла в теплопроводе контура, в отопительных системах ключевую роль исполняет статическое или динамическое давление.

Статическое давление, еще называемое гравитационным, развивается из-за силы притяжения нашей планеты. Чем выше подымается вода по контуру, тем крепче ее вес давит на стены труб.

При подъеме носителя тепла на высоту 10 метров статическое давление будет составлять 1 бар (0,981 атмосферу). На статическое давление рассчитана открытая система отопления, самая большая его величина – порядка 1,52 бара (1,5 атмосферы).

Динамическое давление в контуре отопления развивается искусственным методом – использованием электронасоса. В основном, на динамическое давление рассчитаны закрытые системы обогрева, контур которых образован трубами намного меньшего диаметра, чем в открытых системах отопления.

Обычное значение динамического давления в отопительной системе закрытого типа – 2,4 бара или 2,36 атмосферы.

Что делать, если падает давление в системе отопления

Давление в расширительном баке.

При эксплуатации автономных отопительных систем наиболее частыми являются такие аварийные ситуации, при которых давление плавно или резко снижается. Они могут быть вызваны двумя причинами:

• разгерметизацией элементов системы или их соединений;
• неполадками в котле.

В первом случае следует обнаружить место утечки и восстановить его герметичность. Сделать это можно двумя способами:

1. Визуальным осмотром. Этот метод применяется в тех случаях, когда отопительный контур проложен открытым способом (не путать с системой открытого типа), то есть все его трубопроводы, арматура и приборы находятся на виду. Прежде всего внимательно осматривают пол под трубами и радиаторами, стараясь обнаружить лужицы воды или следы от них. Кроме того, место утечки можно зафиксировать по следам коррозии: на радиаторах или в местах соединений элементов системы при нарушении герметичности образуются характерные ржавые потеки.
2. С помощью специального оборудования. Если визуальный осмотр радиаторов ничего не дал, а трубы проложены скрытым способом и не могут быть осмотрены, следует обратиться к помощи специалистов. Они располагают специальным оборудованием, которое поможет обнаружить утечку и устранить ее, если владелец дома не имеет возможности сделать это самостоятельно. Локализация точки разгерметизации осуществляется достаточно просто: вода из отопительного контура сливается (для таких случаев в нижней точке контура на этапе монтажа врезают сливной кран), затем в него с помощью компрессора закачивается воздух. Место утечки определяется по характерному звуку, который издает просачивающийся воздух. Перед запуском компрессора с помощью запорной арматуры следует изолировать котел и радиаторы.

Если проблемное место представляет собой одно из соединений, его дополнительно уплотняют паклей или ФУМ-лентой, а затем подтягивают. Лопнувший трубопровод вырезают и приваривают на его место новый. Узлы, не подлежащие ремонту, просто меняют.

Если герметичность трубопроводов и других элементов не вызывает сомнений, а давление в закрытой системе отопления все-таки падает, следует поискать причины этого явления в котле. Проводить диагностику самостоятельно не следует, это работа для специалиста, имеющего соответствующее образование. Чаще всего в котле обнаруживаются следующие дефекты:

Устройство системы отопления с манометром.

• появление микротрещин в теплообменнике из-за гидроударов;
• заводской брак;
• выход из строя подпиточного крана.

Весьма распространенной причиной, по которой падает давление в системе, является неправильный подбор емкости расширительного бачка.

Хотя в предыдущем разделе говорилось, что это может стать причиной роста давления, никакого противоречия тут нет. Когда растет давление в системе отопления, срабатывает предохранительный клапан. При этом теплоноситель сбрасывается и его объем в контуре уменьшается. В результате со временем давление будет снижаться.

Контроль давления

Для визуального контроля давления в сети отопления чаще всего применяют стрелочные манометры с трубкой Бредана. В отличие от цифровых приборов, такие манометры не требуют подключения электрического питания. В автоматизированных системах используют электроконтактные датчики. На отводе к контрольно-измерительному прибору следует обязательно устанавливать трехходовой кран. Он позволяет изолировать манометр от сети при проведении обслуживания или ремонта, а также используется для удаления воздушной пробки или сброса прибора на ноль.

https://youtube.com/watch?v=nV52-7Vu7DI

Инструкции и правила, регламентирующие эксплуатацию отопительных систем, как автономных, так и централизованных, рекомендуют устанавливать манометры в таких точках:

1. Перед котельной установкой (или котлом) и на выходе из нее. В этой точке определяется давление в котле.
2. Перед циркуляционным насосом и после него.
3. На вводе магистрали отопления в здание или сооружение.
4. Перед регулятором давления и после него.
5. На входе и выходе фильтра грубой очистки (грязевика) для контроля уровня его загрязненности.

Все контрольно-измерительные приборы должны проходить регулярную поверку, подтверждающую точность выполняемых ими измерений.

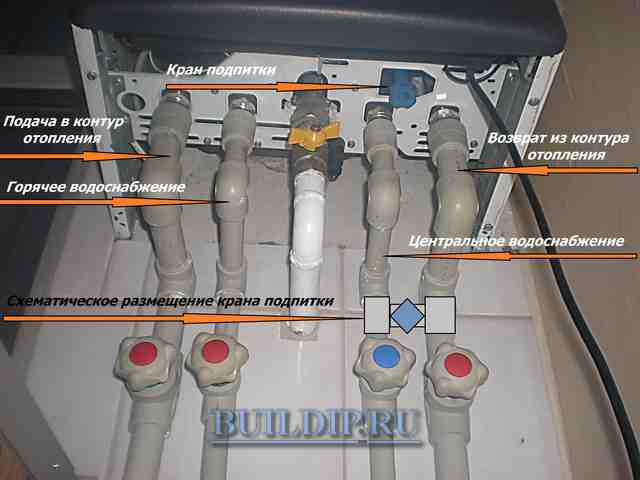

Признаки нехватки

Выполнять подпитку отопления нужно регулярно, однако требуется знать признаки, говорящие о насущной необходимости. Наиболее распространёнными являются следующие:

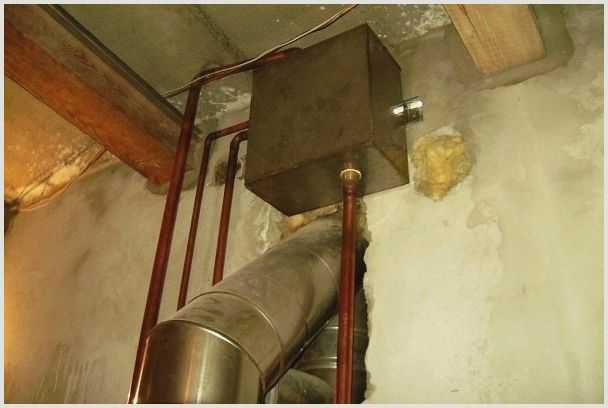

В том случае, когда используется открытая система, нужно обратить внимание на уровень жидкости. Если он уменьшился, значит настало время добавить теплоноситель.
При использовании твердотопливной конструкции будет заметен регулярный перегрев, который может приводить к закипанию теплоносителя.
В закрытой системе показатели датчика давления снизятся до 0,8 бар или меньше.. Появление любого из этих признаков является тревожным сигналом и говорит о том, что необходимо провести подпитку отопительной системы

Появление любого из этих признаков является тревожным сигналом и говорит о том, что необходимо провести подпитку отопительной системы.

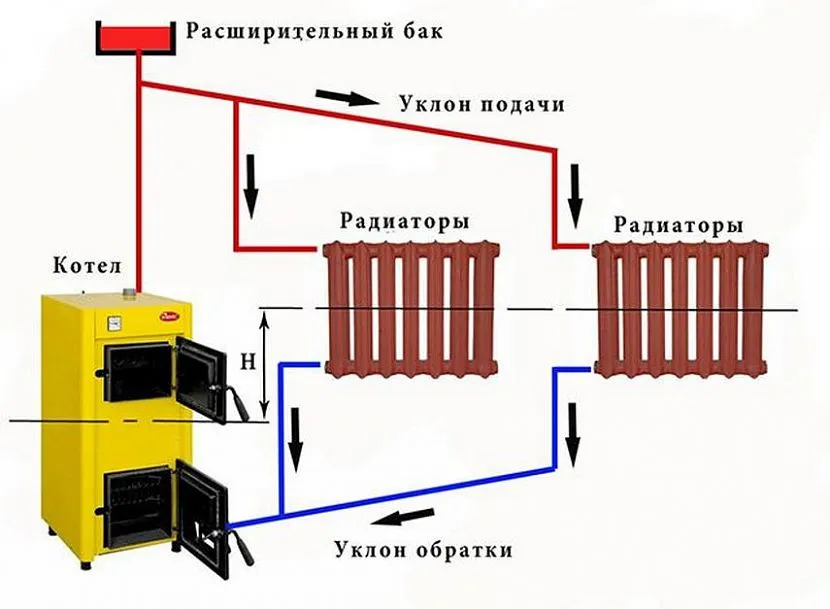

Схема открытой системы отопленияИсточник stroyday.ru

Почему падает давление

Снижение давления в отопительной конструкции наблюдается очень часто. Самыми распространёнными причинами, вызывающими отклонения, считаются: сбрасывание излишков воздуха, выход воздуха с расширительного бака, утечка теплоносителя.

В системе имеется воздух

В контур отопления попал воздух либо в батареях возникли воздушные пробки. Причины появления воздушных прослоек:

• несоблюдение технических норм при наполнении конструкции;
• из воды, подаваемой в отопительную схему принудительно не удалён лишний воздух;
• обогащение теплоносителя воздухом из-за негерметичности соединений;
• сбой в работе спускного воздушного клапана.

При наличии в теплоносители воздушных подушек появляются шумы. Такое явление причиняет вред компонентам отопительного механизма. Кроме того, наличие воздуха в агрегатах контура отопления влечёт за собой и более серьёзные последствия:

• вибрация трубопровода способствует ослаблению сварных швов и смещению резьбовых соединений;
• отопительный контур не развоздушивается, что приводит к застою в изолированных областях;
• снижается КПД системы отопления;
• появляется риск «размораживания»;
• есть опасность повреждения крыльчатки насоса, если в неё попадёт воздух.

Чтобы исключить вероятность проникновения воздуха в отопительный контур требуется правильно запустить схему в эксплуатацию, проверив все элементы на работоспособность.

Первоначально проводят тестирование повышенным напором. При опрессовке давление в системе не должно падать в течение 20 минут.

В первый раз контур наполняют холодной водой, с открытыми кранами для спуска воды и открытыми клапанами для развоздушивания. Включение сетевого насоса осуществляется в самом конце. После устранения воздуха в схему добавляют необходимое для работы количество теплоносителя.

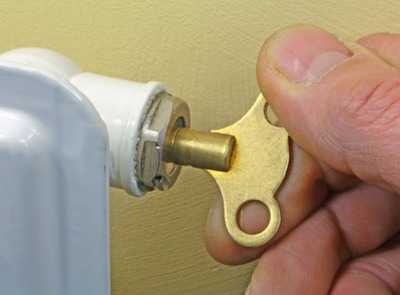

Во время эксплуатации возможно появление воздуха в трубах, чтобы избавиться от него нужно:

• найти участок с воздушной прослойкой (в этом месте труба или батарея значительно холоднее);
• предварительно включив подпитку конструкции, открыть клапан или кран дальше по течению воды и избавится от воздуха.

Воздух выходит с расширительного бака

Причины проблем с расширительным бачком заключаются в следующем:

• ошибка при установке;
• неверно подобранный объём;
• повреждение ниппеля;
• прорыв мембраны.

Фото 3. Схема устройства расширительного бака. Прибор может выпускать воздух, из-за чего падает давление в системе отопления.

Все манипуляции с бачком проводятся после отключения от контура. Для ремонта требуется полностью удалить воду из бака. Далее, следует накачать его и немного стравить воздух. Затем используя насос с манометром, довести уровень давления в расширительном бачке до необходимого, проверить герметичность и установить обратно на контур.

При неверной настройке отопительного оборудования будут наблюдаться:

• повышенное давление в отопительной схеме и расширительном баке;
• снижение давления до критического уровня, при котором котёл не запускается;
• аварийные выбросы теплоносителя с постоянной необходимостью подпитки.

Важно! В продаже присутствуют образцы расширительных бачков, у которых нет приспособлений для регулировки давления. От приобретения таких моделей лучше отказаться

Течь в отопительной схеме приводит к снижению напора и необходимости постоянной подпитки. Утечка жидкости из отопительного контура чаще всего происходит из соединительных стыков и мест, поражённых ржавчиной. Не редкость и случаи, когда жидкость уходит сквозь порванную мембрану расширительного бачка.

Определить течь можно нажатием на ниппель, который должен пропускать лишь воздух. При обнаружении места потери теплоносителя нужно в кратчайшие сроки устранить неполадку, чтобы избежать серьёзных аварий.

Фото 4. Течь в трубах отопительной системы. Из-за этой неполадки может падать давление.
