Тэн с терморегулятором электрический для нагрева воды, котлов отопления и батарей

Оребренные электронагреватели трубчатого типа

Оребренные нагреватели тоже относятся к трубчатому типу элементов, но имеют еще и ребра, которые расположены в перпендикулярных плоскостях к оси трубки обогревателя. Изготавливают такие ребра из металлической ленты, а прикрепляют их к трубке с помощью шайб и гаек прижимного типа. Самое же устройство производят из нержавейки или конструкционной стали.

Такой тип ТЕНов используют в приборах для отопления, которые осуществляют нагрев воздуха или газа. Часто они встречаются в таких приборах, как тепловые завесы или конвекторы (прочитайте: «Конвекторы отопления электрические: как выбрать — маленькие хитрости «). Их задействуют для обогрева помещений посредством тепловой воздушной массы.

Разновидности и способы изготовления ТЭНов

Современные электронагревательные элементы обладают высокой прочностью и способностью изменять форму и размеры под действием высоких температур без ущерба своим техническим характеристикам. Используют их не только в бытовых приборах отопления, но и в промышленных. Правда, в последних устанавливают более мощные аналоги с большими размерами. Все современные тэны имеют высокий показатель долгосрочной эксплуатации.

Производители выпускают два вида тэнов, которые отличаются способом изготовления. Есть изделия, которые производят массово, а есть и такие, которые выпускают малыми партиями. Обычно они соответствуют определенным запросам заказчиков. Их используют в специальных отопительных установках со специфичными требованиями. Кстати, цена вторых намного выше первых.

Трубчатые электронагреватели

Это самый распространенный вид тэнов, который используется практически во всех отопительных приборах на электрическом питании. С помощью трубчатых аналогов нагрев теплоносителя происходит по принципу конвекции, излучения и теплопроводности в результате преобразования электрической энергии в тепловую.

Такой нагревательный элемент имеет следующие характеристики:

Диаметр трубки 6,0-18,5 миллиметров.
Длина тэна 20-600 сантиметров.
Трубка может быть изготовлена из стали, из нержавейки или из титана (очень дорогой прибор).
Конфигурация прибора — без ограничений.
Параметры (мощность, производительность и прочее) — по согласованию с заказчиком.

Трубчатые электронагреватели оребренные

Используется для нагрева воздуха или газа, которым отапливается помещение

ТЭНРы представляют собой тот же трубчатый электронагреватель только с ребрами, которые расположены в перпендикулярных плоскостях к оси нагревательной трубки. Обычно ребра изготавливают из металлической ленты и крепят к трубке специальными прижимными гайками и шайбами. Сам тэн выполнен или из нержавейки, или из конструкционной стали.

Этот вид электронагревательных приборов используется для нагрева воздуха или газа, которым отапливается помещение. Их часто применяют в таких отопительных приборах, как тепловые завесы и конвекторы — там, где требуется отопление с помощью нагретого воздуха.

Блок электронагревателей

ТЭНБ используют только в том случае, если необходимо увеличить мощность электронагревателя. Обычно их устанавливают в приборы, в которых теплоносителем выступает жидкость или любой сыпучий материал.

Отличительной конструктивной особенностью ТЭНБ является его крепеж к прибору отопления. Он может быть резьбовым или фланцевым. Особой популярностью сегодня пользуется тен для отопления блочного типа с разборными фланцами. Такой нагревательный элемент можно применять для разных приборов многократно. Сгоревший тэн можно снять, а на его место поставить новый.

Электронагреватели патронного типа

Для отопительных систем этот вид не используется.

Для отопительных систем этот вид не используется. Его применяют как деталь пресс-формы для создания каких-либо изделий, поскольку это часть промышленного оборудования. В быту они не встречаются, но упомянуть о них необходимо, потому что данный вид тэнов входит в категорию «трубчатые электронагреватели».

Отличительной чертой этого аналога является оболочка, изготовленная из нержавеющей стали, которую шлифуют по максимуму. Это необходимо для того, чтобы тэн мог войти в форму с минимальным зазором между трубкой и стенками формы. Стандартный зазор не должен превышать 0,02 миллиметра. Вот так плотно он должен входить.

Кольцевые электронагреватели

Этот вид тэнов тоже применяют только в промышленных установках. Их предназначение — это нагрев инжекторов, сопел инжекционных установок и литьевого оборудования.

Электронагреватели с терморегулятором

Тэн с терморегулятором TECHNO 2 кВт

Это самый распространенный на сегодняшний день тэн, который используется для нагрева жидкостей. Именно его устанавливают во все бытовые электрические приборы, которые связаны с нагревом воды. Максимальная температура выделенного тепла +80С.

Изготавливают его из никеле-хромовой проволоки, которую внутри трубки заливают специальным сжатым порошком. Порошок — это оксид магния, который является хорошим изолятором электрического тока, но при этом обладает высоким показателем теплопроводности.

Техника безопасности и эксплуатационные моменты

ТЭН – это нагреватель, работающий от сети

При использовании прибора достаточно важно соблюдать некоторые правила, которые обеспечат безопасное применения и значительно продлят срок его службы:

Чтобы прибор работал длительное время с полной теплоотдачей, следует раз в три месяца проводить чистку накипи, формирующейся на его поверхности. При образовании большого слоя белого налета может вывести устройство из строя. Снизить интенсивность появления накипи можно с помощью использования в качестве теплоносителя дистиллированной воды.
Не допускать перегрева электронагревателя. Нельзя чтобы температура радиатора в месте, где установлен электронагреватель, доходила до семидесяти градусов выше нуля

Поэтому достаточно важно выбрать правильно мощность ТЭНа.
Нагреватель можно включать только в батарее заполненной теплоносителем. Попадание воды на уже разогретый электроприбор может привести к тепловому взрыву

В итоге может быть поврежден не только радиатор, а и вся отопительная система.
При возникновении на поверхности трубчатого прибора статистического электричества требуется немедленное его отключение и проверка всех соединений и самого прибора на герметичность.
Мощность нагревателя не должна быть выше тепловой номинальной мощности батареи. В одной розетке допускается нагрузка не более 3,5 киловатт.

Нельзя чтобы температура ТЭНа для радиатора доходила до 70 градусов Установка ТЭНа в батарею отопления проводится только с использованием заземления. Для исключения перепадов напряжения лучше всего электронагреватель подключать в сеть через стабилизирующий прибор.

Открытая нихромовая спираль

Самым старым нагревательным элементом является, пожалуй, обычная нихромовая спираль. Когда-то давно, в ходу были самодельные электрические плитки, кипятильники для воды и обогреватели типа «козёл». Имея под рукой нихромовый провод, которым можно было «разжиться» на производстве, изготовить спираль требуемой мощности не представляло никаких проблем.

Известно было, какого диаметра провод и какая длина требуется для намотки спирали нужной мощности. Эти магические числа до сих пор можно найти в сети интернет. На рисунке показана таблица, где приведены данные о спиралях различной мощности при напряжении питания 220В.

Расчет электрической спирали нагревательного элемента

Здесь все просто и понятно. Задавшись требуемой мощностью и диаметром нихромового провода, имеющимся под рукой, остается только отрезать кусок нужной длины и навить его на оправку соответствующего диаметра. При этом в таблице указана длина получившейся спирали. А что делать, если имеется провод с диаметром не указанным в таблице? В этом случае спираль придется просто рассчитать.

Этапы и правила установки тэна в батарею своими руками

То, как поставить тэн в чугунную батарею, не вызовет проблем даже у новичка. Единственное, что потребуется, так это придерживаться инструкции и выполнять некоторые правила по технике безопасности:

Прежде всего, нужно остановить подачу воды в чугунный радиатор и слить ее из системы.
Снимается нижняя пробка и тэн устанавливается в радиатор вместо нее.
После закручивания заглушки устанавливается электроника и вновь запускается вода в систему для проверки герметичности конструкции.

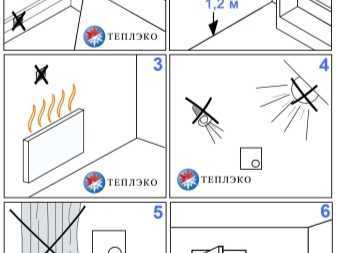

Основные требования по правилам безопасности:

Нельзя применять тэны, если в комнате нет качественной вентиляции. Как любые электроприборы, они сжигают воздух, что нужно учитывать, особенно в небольших закрытых помещениях.
Рядом с включенным в сеть прибором не должно быть легко воспламеняемых элементов.
Перед тем как установить и подключить тэн в чугунную батарею своими руками, нужно убедиться в качестве электропроводки и ее способности выдержать дополнительную нагрузку.
Ни в коем случае нельзя на батарее с тэном сушить вещи или обувь.

В остальном, это отличный способ дополнительного обогрева квартиры в условиях нестабильной подачи тепла. Если требуется отопление дома чугунными батареями с тэнами, то нужно произвести очень точные расчеты по их мощности и количеству. Зачастую, лучше поставить тэн непосредственно в котел, чтобы увеличить теплоотдачу всего отопительного контура.

Современные электрические тэны – это нагревательные элементы, оснащенные точной и чувствительной электроникой, помогающей создавать необходимый микроклимат в помещении.

Устройство тэна и его принцип работы

Конструкция электро тэна достаточно примитивна. Она представляет собой цилиндр из металла, внутри которого в специальном изоляторе находится спираль из медной или стальной прочной проволоки. Так как тэн для радиаторов отопления с терморегулятором, то его используют не только как нагревательный элемент, но и для настройки температуры теплоносителя.

Цилиндр со спиралью защищен корпусом, снабженным датчиками контроля. Их задача – следить за тем, чтобы прибор не перегревался. Дополнительную надежность устройству придает процесс гальванизации, которому его подвергают. Хромирование и никелирование усиливают прочность нагревательного элемента и создают дополнительный защитный барьер, который оберегает людей от контакта с электричеством.

Кроме нагревательных функций и терморегуляции, современные электро тэны для чугунных батарей снабжены дополнительными «обязанностями»:

Режим «анти замерзания» способен поддерживать постоянную температуру теплоносителя +10°C, которой достаточно, чтобы вода в трубах не замерзла. Нагрев жидкость до нужного уровня, тэн отключается и вновь начинает работать, когда она остывает.
Если оборудуется автономное отопление частного дома чугунными батареями с тэнами, то режим «Турбо» подойдет как нельзя лучше. При нем устройство включается на полную мощность, что обеспечивает практически мгновенный разогрев системы и нагрев воздуха в помещении. Последующая работа нагревательного элемента заключается в поддержании выбранной температуры теплоносителя в сети, что обеспечивает экономию энергоресурсов при отоплении.

Некоторые потребители считают, что лучшим теплоносителем для радиаторов с тэном является техническое масло, так как оно быстрее разогревается и медленнее остывает. Это не означает, что его не целесообразно использовать в водяной системе отопления.

ТЭН и его разновидности

Конструктивно трубчатый электрический нагреватель (ТЭН) представляет собой трубку из углеродистой или нержавеющей стали с помещенной внутрь теплопроводящей спиралью из нихрома, материала с высоким сопротивлением. Трубка заполнена специальным теплоносителем периклазом, который является хорошим изолятором и притом обладает высоким показателем теплопроводности, и герметично закрыта. Периклаз, находясь под высоким давлением, фиксирует отцентрированную по оси спираль, поэтому она не смещается, когда ТЭН изгибают и в зависимости от модели придают ему необходимую форму. Снаружи выступают концы спирали, которые служат для подключения к электросети.

Тены для отопления можно разделить на группы по нескольким параметрам:

По типу нагревательной поверхности они бывают трубчатыми, оребренными, стержневыми, плоскими и ленточными:

трубчатые электронагреватели используются во всех электрических отопительных приборах, в которых нагрев теплоносителя происходит в результате преобразования электрической энергии и тепловую. Изготавливаются они из углеродистой и нержавеющей стали, меди, титана длиной обычно от 20 до 600 мм из трубки диаметром от 6 до 18,5 мм любой конфигурации и мощности;
трубчатые электронагреватели оребренные используются в тепловых завесах и конвекторах для нагрева газа или воздуха, которым отапливается помещение. Ребра, изготовленные из металлической ленты, крепят к стальной нагревательной трубке специальными крепежными элементами перпендикулярно ее оси. Разветвленная наружная поверхность позволяет при меньшей температуре, массе и габаритных размерах нагревательного элемента увеличить его теплоотдачу;
ленточные нагреватели из листового алюминия или нержавеющей стали используют для нагрева плоской поверхности, например, теплого пола, но чаще всего в промышленном производстве;
плоские нагреватели производятся со спиралью в керамическом нагревателе для нагрева плоских поверхностей тоже в промышленности;
стержневые нагреватели предназначены для работы в отверстиях металлических деталей.По типу рабочей среды могут использоваться для нагрева воды, воздуха, газа, металла, масла, различных агрессивных сред в производстве.По сфере применения выпускаются бытовые нагревательные элементы для бойлеров, котлов отопления, радиаторов, духовых шкафов и электроплит, стиральных машин и электрических чайников и прочее.

Кроме того, ТЭНы, различающиеся по мощности от 15 до 15000 Вт на единицу поверхности, могут иметь дополнительные опции: терморегуляторы и датчики автоматического отключения в случае перегрева.

Критерии выбора

При подборе ТЭНа для радиатора следует учитывать его технические характеристики, а также параметры батареи. Основными факторами, влияющими на выбор устройства, являются:

Мощность. В помещениях с хорошими теплоизоляционными свойствами можно устанавливать нагреватели от 2 до 3 киловатт. В старых зданиях лучше всего использовать ТЭНы с более высокой мощностью.

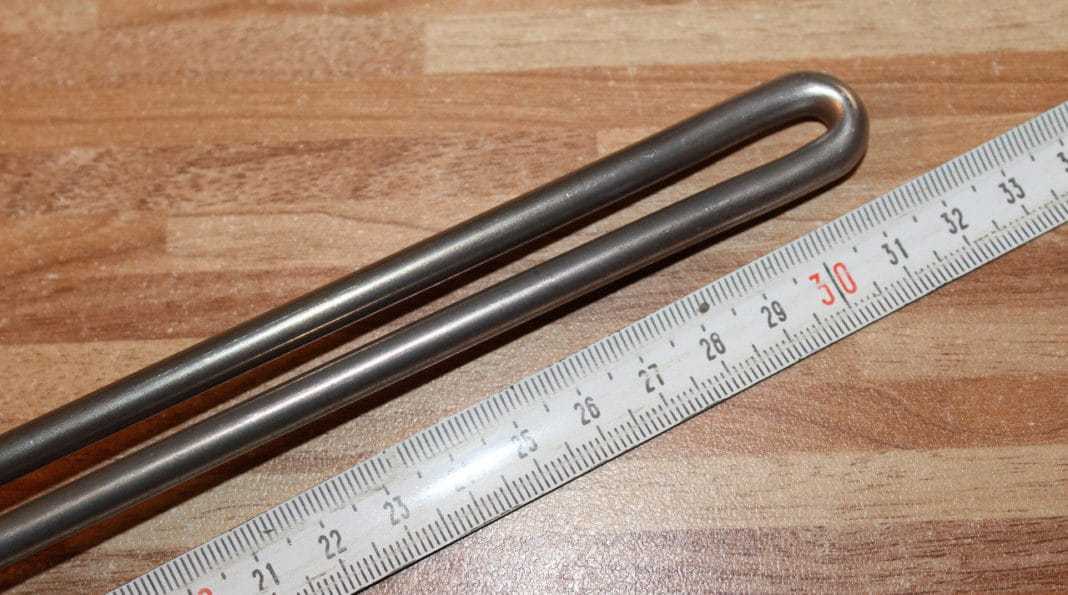

Длина электронагревательной трубки. Рекомендуется приобретать ТЭНы на десять сантиметров короче батареи. Правильный подбор длины нагревательного устройства позволяет равномерно прогреть все секции радиатора.
Тип батареи. Чтобы ТЭН оптимально подходил к радиатору следует внимательно изучить его технический паспорт. В нем указывается, к каким видам батарей следует применять изделие.
Автоматическое управление. Такая опция есть не у всех моделей. Для удобства использования лучше всего приобретать ТЭНы с автоматикой, которые оснащены термостатом.

ТЭН должен быть на десять сантиметров короче радиатора

Приобретать необходимо только качественные ТЭНы у проверенных производителей. Перед покупкой электроприбора следует проверить его целостность и исправность.

Применение ТЭНов

Монтаж ТЭНов настолько прост, что выполнить все требуемые работы может любой домашний мастер. В комплекте с ТЭНом, как правило, поставляется все необходимое для монтажа, защиты, подключения и автоматизации. Благодаря этому достаточно ввернуть в гнездо радиатора ТЭН, оснащенный термостатом, и подключить его к электросети. Система должна быть заполнена теплоносителем. После таких несложных работ ТЭН можно использовать по его прямому назначению. При установке необходимо следить за тем, чтобы монтируемый нагреватель находился в строго горизонтальном положении.

На рынке представлены модели разной мощности. Они подходят не только для бытового, но и для промышленного использования. Основой конструкции является нержавеющая стальная труба с размещенной внутри спиралью из нихромовой проволоки. С помощью латунной гайки с правой или левой резьбой ТЭН вкручивается в трубопровод. Такие агрегаты могут использоваться с любыми радиаторами, имеющими монтажную резьбу 1 дюйм.

ТЭН для радиаторов — разборная конструкция, поэтому корпус при необходимости можно отсоединить даже во время эксплуатации. Один из важнейших вопросов, встающих при применении электроотопления — это безопасность. Среди всех электроприборов ТЭН отличается наибольшей безопасностью. Для защиты от перегрева применяется двойной контроль за счет основного и дополнительного датчиков температуры. Основной датчик находится внутри корпуса, а дополнительный — в специальной трубке.

Различия в зависимости от модели и типа радиатора

ТЭН для батареи может работать в двух режимах. При применении в качестве основного источника отопления ТЭН включается на полную мощность. Благодаря этому он быстро прогревает помещение до комфортной температуры и поддерживает ее на заданном уровне. В домах с нерегулярным проживанием можно использовать ТЭНы в качестве защиты автономной системы отопления от промерзания. В этом случае прибор будет работать с минимальной мощностью, поддерживая температуру теплоносителя в трубах на уровне, не позволяющем ему замерзать.

Мощность ТЭНа — один из основных параметров при выборе модели. Маломощные изделия не смогут справиться с поставленными перед ними задачами. Ведь с помощью маленького кипятильника нельзя нагреть воду в ванной — потребуется более мощный. Точно так же и при установке маломощного ТЭНа — вода в системе будет остывать быстрее, чем нагреется до заданной температуры.

Важно! Прежде чем покупать ту или иную модель, необходимо сделать расчеты, позволяющие использовать нагревательный прибор с максимальной эффективностью. При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев

Для выполнения максимально правильных расчетов пользуются специальными формулами

Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов

Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов

При расчете мощности необходимо учитывать не только объем воды в радиаторе, куда будет монтироваться ТЭН, но и начальную, а также конечную температуру теплоносителя и время, затрачиваемое прибором на его нагрев. Для выполнения максимально правильных расчетов пользуются специальными формулами. Для простого обывателя они могут представлять сложность, поэтому полный расчет заказывают специалистам-теплотехникам. Более простой расчет состоит в том, что температура теплоносителя в чугунном радиаторе должна быть в пределах +70 градусов.

Помимо мощности, необходимо учитывать и другие технические параметры агрегата. Основными из них являются:

Форма и диаметр трубки ТЭНа.
Длина нагревательной трубки.
Общая длина устройства.
Размеры изолятора.
Тип крепления.
Тип подключения к радиатору.

Радиаторное электрическое отопление дома

Схема установки ТЭНа в радиатор

До того как врезать тэн в систему отопления, нужны параметры радиатора. Главным из них является диаметр соединительного патрубка. В настоящее время производители выпускают изделия с двумя типоразмерами – 1/2 и 3/4 дюйма. Затем проводится сравнительный анализ параметров отопления до и после установки нагревательного элемента.

Подключение ТЭНа к действующему отоплению

Если он будет использоваться как дополнительный способ нагрева воды – нужно учесть изменение гидравлического напора при прохождении через радиатор. Так как проходной диаметр в этом месяце системы будет меньше – рекомендуется установить насос большей мощности.

Нередко делают монтаж в старые чугунные батареи. Перед выполнением работ нужно сначала проверить направление резьбы патрубка (правое или левое) а также измерить его диаметр. Затем следует придерживаться такой схемы:

Слив теплоносителя. Выполнять монтаж тэна в радиатор отопления при наличии в нем воды запрещено;
Проверка уровня батареи. Даже при незначительном угле наклона значительно повышается вероятность образования воздушных пробок;
Установка нагревательного элемента в патрубок. Для герметизации отверстий необходимо использовать прилагающиеся к ТЭНу прокладки либо изготовить их самостоятельно;
Монтаж блока с терморегулятором, если таковой есть в комплекте.

Пример установки ТЭНа в чугунный радиатор

После этого, необходимо заполнить систему водой. С помощью установленного крана Маевского удаляются возможные воздушные пробки. Перед включением для обеспечения безопасности с помощью тестера проверяется возможно возникшая цепь нагревательная спираль-батарея. Если она есть – нужно демонтировать тэн и установить его снова, улучшив герметизацию.

Радиаторный электрический обогрев

При организации отопления на тэнах, сделанного своими руками, монтаж трубопровода не обязателен. На каждый радиатор следует выполнить установку нагревательного элемента. При этом возможно монтировать различные по мощности модели в зависимости от теплового режима в конкретной комнате дома. Преимущества подобной системы заключаются в следующем:

Экономия на закупке материалов и уменьшение трудоемкости монтажных работ;
Если используется тэн с терморегулятором для отопления и подключенный к нему датчик температуры – регулировка степени нагрева комнаты будет выполняться автоматически;
Минимальная инерция нагрева системы.

Но все эти положительные качества может перекрыть общая стоимость обслуживания. Поэтому прежде чем делать отопление с помощью электрических тенов, нужно подсчитать не только стоимость закупки материалов и комплектующих, но и последующие затраты на электричество. Только после этого внедрять систему отопления такого типа.

Электронагревательные элементы открытого типа

Нагревательные элементы открытого типа обычно имеют вид спирали, размещённой в канавках электроизоляционного материала или подвешенной на изоляторах (рис. 90).

Рис. 90. Нагревательный элемент открытого типа: 1 — керамическая основа, 2 — спираль, 3 — цоколь

Эти нагревательные элементы обладают как достоинствами (простотой конструкции, доступностью при ремонте, достаточной дешевизной), так и недостатками: спираль интенсивно окисляется кислородом воздуха, возможно замыкание её витков, при перегорании может произойти замыкание спирали на корпус прибора или соприкосновение с нагреваемым объектом, не исключено также случайное прикосновение человека к спирали. Таким образом, открытые нагревательные элементы существенно увеличивают реальную опасность поражения человека электрическим током.

Электрические тэны с терморегулятором для батарей и котлов отопления
