Схемы и чертеж подключения самодельных регистров отопления

Выбираем сварочный аппарат и электроды

Выбор электродов и режима сварки в зависимости от толщины металла

В настоящее время производители предлагают несколько моделей сварочных аппаратов, с помощью которых можно делать качественные соединения металла различных марок. Но перед тем, как правильно сварить отопление, нужно выбрать оптимальную модель. Рассмотрим самые популярные виды аппаратов и их основные характеристики.

Трансформаторные

Принцип работы основан на повышении частоты входящего тока. Для этого применяются повышающие трансформаторы. Несмотря на относительно большие габариты, этот тип сварочных аппаратов лучше всего адаптирован к скачкам электросети. С его помощью можно правильно сварить котел отопления соблюдая технологию изготовления.

Инверторные

Формирование тока по установленным параметрам происходит за счет работы электронных схем. Характеризуются стабильной дугой, что в итоге дает качественный шов. Это нужно учитывать перед тем как правильно научиться сваривать отопление самостоятельно. Однако они крайне чувствительны к перепаду напряжения в сети.

Можно ли сварить котел своими руками для водяного отопления с помощью инверторного аппарата? Да, но его характеристики должны соответствовать параметрам используемого металла. Для изготовления элементов отопления чаще всего применяются углеродистые стали.

Таблица материалов для сварки отопления

Изделие	Марка стали	Тип электродов
Корпус котла	Ст3, Ст3Г и Ст4	АНО3, МР-3, УОНИ 13/45
Теплообменник и топка котла	МСт2 и МСт3	МТГ-01К и МТГ-02
Трубы диаметром до 100 мм	12МХ и 15ХМ	ЦУ-2ХМ
Трубы диаметром больше 100 мм	12Х2МФБ

Также нужно знать зависимость диаметров электродов от толщины свариваемого металла

Что же касается выбора сварочного аппарата, то специалисты рекомендуют остановиться на инверторных моделях, работающих на переменном токе. Их стоимость несколько выше, чем у трансформаторных, но зато они имеют меньшие размеры и с их помощью можно сделать качественный сварной шов

Это важно учитывать, так как самостоятельная сварка котла отопления должна быть качественная

Виды регистров

стальные,
чугунные,
алюминиевые.

Регистры из алюминия незначительно весят, хорошо отдают тепло, устойчивы к действию на них коррозии, имеют долгий срок службы, не имеют швов сварки и различных соединений. Трубы отопления из алюминия делают, используя монолитное литье. Единственный недостаток алюминиевых регистров заключается в высокой ценовой стоимости.

Виды регистров отопления

Регистры для отопления, сделанные из чугуна, отличает простота установки, она заключается во фланцевом монолитном соединении. Когда проходит установка регистров, трубопровод дополняют вторым фланцем, затем с помощью болтов осуществляют прочное соединение.

Еще одним видом регистров в отоплении, являются оегистры из стали. Самостоятельный монтаж регистров для системы отопления производится при помощи сварки. Если сделать ее качественно, длительная эксплуатация обеспечена.

Выделяю также регистры стационарные и передвижные. Стационарные устанавливают в зданиях, где имеются обогревательные котлы. Передвижные используют, где есть электрический ТЭН, который работает от сети, имеющей напряжение двести двадцать вольт. Такой вид устройств, применяется для зданий, где идут строительные или ремонтные работы, где временно живут строители.

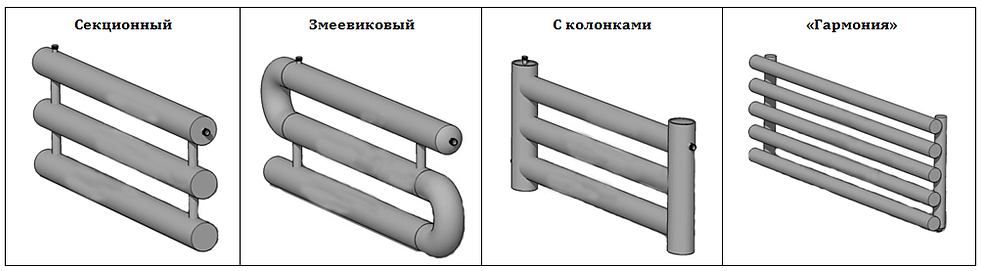

Какие бывают регистры отопления?

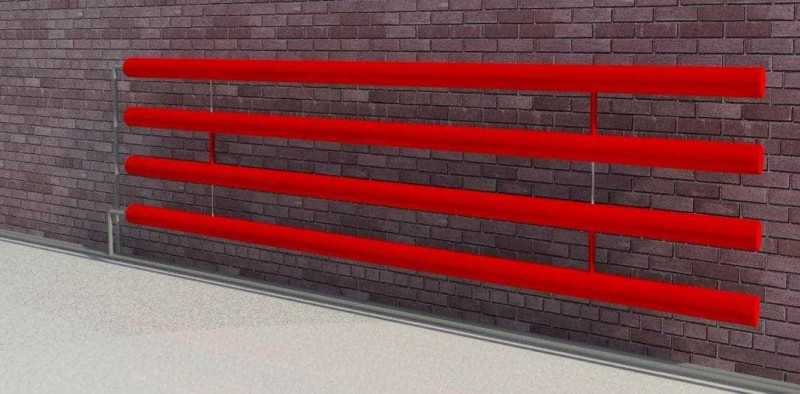

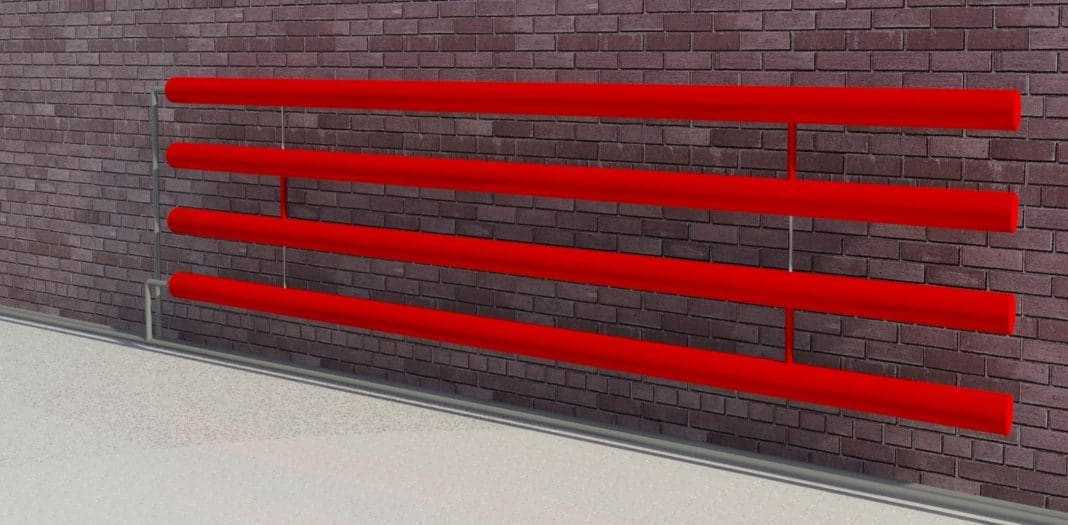

Стандартное исполнение регистров отопления — из гладкихтруб диаметром 25-200 мм. Выделяют три вида теплоотдающих приборов, различных по конструктивным особенностям, форме труб и материалу изготовления.

Секционные регистры. Представляют собой несколько одинаковых отрезков трубы, соединенных по краям патрубками. Тип соединения бывает последовательный или параллельный. В первом случае соединения устанавливают то с левого, то с правого края секций. С противоположного края вместо патрубков устанавливается подпорка, удерживающая трубы в нужном положении. В параллельном соединении секции подсоединяются друг к другу с помощью патрубков или коллекторов. Плюс секционных регистров в том, что их можно подключать по своему усмотрению, в зависимости от количества и расположения перемычек: односторонне, двухсторонне, попеременно, последовательно.
Змеевиковые регистры. Изготавливаются из одной трубы, согнутой в виде буквы S или буквы П. Возможен вариант соединения дугообразными патрубками. Количество изгибов подбирается исходя из размера помещения и необходимой температуры обогрева.В отличие от секционных приборов, имеют только последовательную подачу теплоносителя. Змеевик обычно имеет не менее двух труб, соединенных с одной стороны перемычкой.
Регистр с оребрением. Прибор выглядит не очень привлекательно, но с отоплением справляется лучше двух предыдущих видов и занимает меньше места. Так как сварить подобныерегистры отопления своими руками проблематично, лучше приобрести уже готовое изделие.
Вертикальный регистр. Такие приборы смотрятся более привлекательно и компактно, при этом принцип циркуляции теплоносителя сохраняется. Их также можно делать из труб круглого, квадратного и прямоугольно сечения. В основном вертикальные регистры из прямоугольных труб используются в небольших по площади помещениях, т.к. сохраняют полезное пространство лучше, нежели круглые.

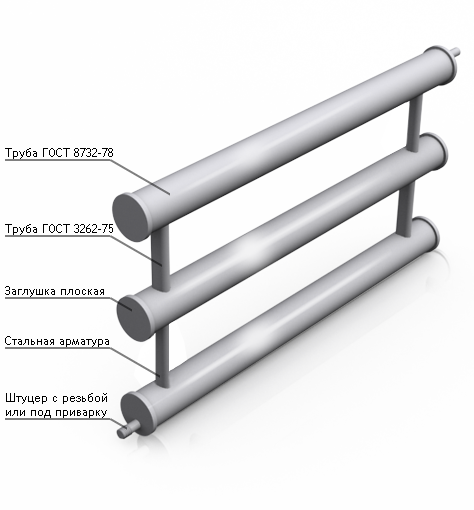

Независимо от варианта исполнения регистра торцы труб закрываются заглушками. Они бывают плоскими, выпуклыми и эллиптическими. Последние рекомендовано использовать в системах с повышенным давлением теплоносителя, а также для придания красивого вида конструкции.

Расчеты

Для чего нужен расчет регистра отопления? Начнем издали.

Какие конкретно характеристики отопительного прибора стоит учесть при его выборе?

Рабочее давление. У сварного регистра оно заведомо превышает параметры ЦО и разрешает выдержать любой гидроудар.
Рабочую температуру. Как несложно додуматься, тут особенных ограничений также нет.
Тепловую мощность. Она подбирается в зависимости от объема помещения. Недочёт тепловой мощности свидетельствует, что дома будет холодно, избыток — что придется неизменно держать открытыми окна и терпеть сквозняки.

Как выполняется расчет регистров отопления для металлической круглой трубы известного диаметра?

Тут действует следующая формула:

Q = Pi*Dн *L * k * Dt, где:

Q — тепловой поток секции в ваттах.
Pi — число ‘пи’, принимаемое равным 3,1415,
Dн — наружный диаметр трубы в метрах.
L — протяженность секции в метрах.
k — коэффициент теплопроводности металлической трубы, принимаемый равным 11,63 Вт/м2*С.
Dt — дельта температур между воздухом и теплоносителем в помещении.

Принципиальный момент: так рассчитывается тепловой поток для одной горизонтальной трубы. В многорядном регистре для всех секций, не считая первой, употребляется дополнительный коэффициент 0,9: они так как находятся в восходящем потоке теплого воздуха от первой трубы, что снижает дельту температур.

Как пересчитать в привычные величины диаметр трубы, указанный продавцом в дюймах? Вот таблица соответствия размеров:

Размер в дюймах	ДУ(условный проход)
1	25
1 1/4	32
1 1/2	40
2	50
2 1/2	65
3	89
4	100
5	125
6	150
8	200

Обратите внимание: ДУ примерно соответствует внутреннему диаметру. Для получения наружного к нему нужно прибавить удвоенную толщину стены трубы

Давайте оценим теплоотдачу четырехрядного регистра из трубы с наружным диаметром 108 мм длиной 1,2 метра при его температуре в +80 С и температуре воздуха в помещении +20 С.

Для первой секции тепловой поток равен 3,1415*0,108*1,2*11,63*(80-20)=284 ватта.
Для каждой последующей он умножается на 0,9. 284*0,9=255.
Суммарное значение равняется 284+(255*3) = 1049 ватт.

Как сделать регистр своими руками

Чтобы сделать самодельный регистр отопления из труб, понадобится 3 профильных трубы прямоугольного сечения 60х80 мм и толщиной стенок 3 мм, а также 4 круглых трубы диаметром 25 мм, заглушки из листового материала с толщиной стенок 3 мм.

По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
Теперь изделие устанавливают вертикально.
Сварные швы создают герметичность при давлении до 13 атм.

Теплообменник для бани

В бане энергия печи передается воде. Изогнутую трубу располагают внутри топки, при этом змеевик не контактирует с огнем. Так как горячая вода поднимается вверх, на смену ей приходит холодная. В замкнутом водяном контуре происходит круговорот, повышающий температуру во всей системе. Змеевик для бани делают из нержавеющей стали, другие материалы не выдерживают столь тяжелых условий эксплуатации.

Теплообменник в виде подковы – самый простой вариант

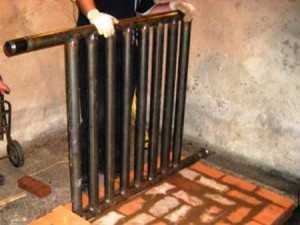

Мастера выкладывают печь, встраивая вовнутрь нее теплообменник (регистр), который затем соединяют с водяным баком. Оптимальный способ размещения теплообменника – напротив проема, через который дымовые газы устремляются в дымовой канал. Конструкция регистра бывает П-образной и сваренной из труб. Иногда используют и готовую секцию чугунной батареи. Из-за малой величины естественного давления используют трубы с диаметром от 25 мм и длиной не более 2,5-3 м.

Регистр помещают в специальные борозды внутри топливника из шамотного кирпича

Размеры регистра выбираются в зависимости от мощности печи. Чтобы нагреть 100 л воды, понадобится труба длиной 2 м и диаметром 40 мм. Тепловая мощность такого теплообменника будет равна 2 кВт.

Регистры отопления из профильной трубы содержат большой объем воды. Тепло долго держится благодаря небольшой скорости охлаждения

Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
Теплообменник заполняют холодной водой до того, как печь нагреется.
С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.

Общая протяженность труб не должна превышать 3-х метров, иначе потребуется принудительное движение воды

Изготовленный своими руками регистр – хорошая возможность сэкономить. Теплообменники из гладких или профильных изделий выдерживают скачки давления и температуры, а высокая теплоотдача позволяет применять их для обогрева больших помещений.

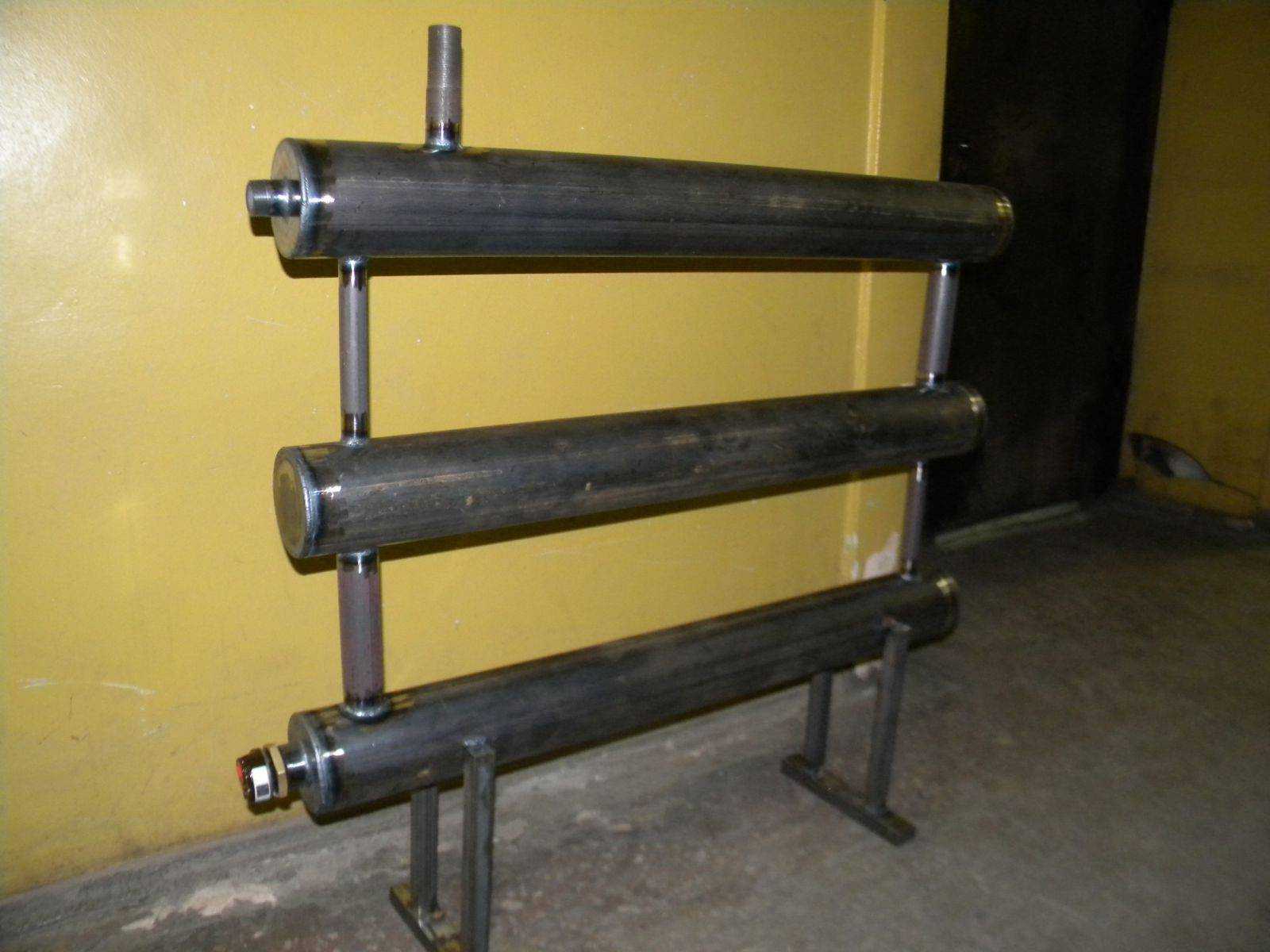

Самодельные регистры отопления

Увеличивая площадь теплообмена и объёмную составляющую теплоносителя, конечно же, достичь нужной температуры в помещении проще. Поэтому достаточно многие владельцы недвижимости, пользуясь отсутствием применения контроля отбора тепла в каждой конкретной точке, наращивают теплосъём путём изготовления радиаторов нестандартных конструкций.

По факту это запрещено, так как видится нерациональным подходом к потреблению энергоресурсов. На практике – о ресурсах думают меньше, чем о собственном благополучии. С вариантами экономного обогрева гаража ознакомит следующая статья, с содержанием которой мы советуем ознакомиться. Однако ближе к делу.

Регистр отопления, изготовленный своими руками и установленный в одном из подсобных помещений технического назначения. Это четырёхтрубное схемное решение с подводкой и отводом теплоносителя на одной стороне

Сделать регистр отопления собственноручно – задача относительно несложна, тем более, если имеются навыки сварщика и под руками есть сварочный аппарат. Останется лишь приобрести в нужном количестве трубы подходящего диаметра и листовой металл.

Достоинства и недостатки регистров отопления

Регистры отопления в основном применяются для отапливания складских помещений, цехов, мастерских, ангаров и других помещений специального назначения. Также установка регистров возможна в медицинских учреждениях, школах и садах, т.к. приборы не требовательны в плане ухода и легко отмываются от пыли и грязи. Невысокая стоимость изготовления регистров отопленияснижает затраты на монтаж всей системы. Кроме этого, они не требовательны в эксплуатации. К преимуществам регистров отопления относят:

большую длину. Некоторые приборы могут достигать до 6 м, что позволяет нагреть большую площади помещения за короткое время,
относительно небольшая стоимость по сравнению с другими отопительными приборами,
высокие гидравлические характеристики,
простой монтаж и последующая эксплуатация,
возможно присоединение не только к водной системе отопления, но и к паровой,
большой выбор моделей и материалов изготовления.

Из недостатков можно выделить следующее:

из-за необходимости использовать большой объем теплоносителя устанавливать регистры в частных домах нерентабельно,
некоторые приборы имеют не очень привлекательный внешний вид,
необходимость подбирать место монтажа и надежные крепления, т.к. вес некоторых приборов достаточно большой,
изделия из стальных трубнужно периодически подкрашивать, чтобы не появилась коррозия.

Регистры отопления позволяю нагреть большую площадь помещения за короткое время

Взвесив все за и против, каждый может решить для себя купить гладкие регистры отопленияуже в готовом виде или поставить прибор, сделанныйсамостоятельно.

Расчет регистров отопления

Прежде чем приобретать и устанавливать регистры помещении, нужно провести расчет необходимого количества приборов. Для этого учитывают ряд факторов, которые влияют на теплопотерю:

толщина несущих стен и материал их изготовления,
количество дверей, окон и их размер,
теплоизоляция пола и потолка,
расположение комнаы относительно сторон света (север, юг и т.д).

Средняя необходимая мощность любого регистра рассчитывается как площадь помещения, умноженная на 100 Ватт. Провести расчет самостоятельно, не обладая должными знаниями, практически невозможно. С этой целью лучше обратиться к специалистам или воспользоваться онлайн-калькулятором. Но, если вы все-таки решили провести вычисления сами, то нужно знать следующие параметры:

площадь отапливаемого помещения,
теплоотдача материала, из которого будет изготовлен прибор,
диаметр труб.

Расчет регистра отопленияпроводится по формуле: Q=PхDхLхKх∆t, где:

Q – тепловая мощность,
P – число π (3,14),
D – диаметр труб,
L – длина секции,
K – показатель теплопроводности,
∆t – разница температур между воздухом и теплоносителем.

Для расчета каждой последующей секции результат умножается на 0,9.

Изготовление своими руками

Одним из преимуществ использования регистров в отопительных системах считается вероятность их независимого производства. Для этого чаще всего используют металлические трубы круглого сечения. Невзирая на то, что коэффициент теплоотдачи регистра отопления в этом случае не будет безупречным — ход производства не потребует специальных навыков.

Для самостоятельного изготовления этого отопительного элемента понадобится труба диаметр от 40 до 70 мм. Наибольшее значение сечения приведет к значительным потерям тепла при циркулировании теплоносителя.

Сделать своими руками отопительный прибор можно по последующей схеме проведения работ:

Вычисление оптимальных характеристик отопительного устройства — диаметра трубы, общей протяжённости секции.

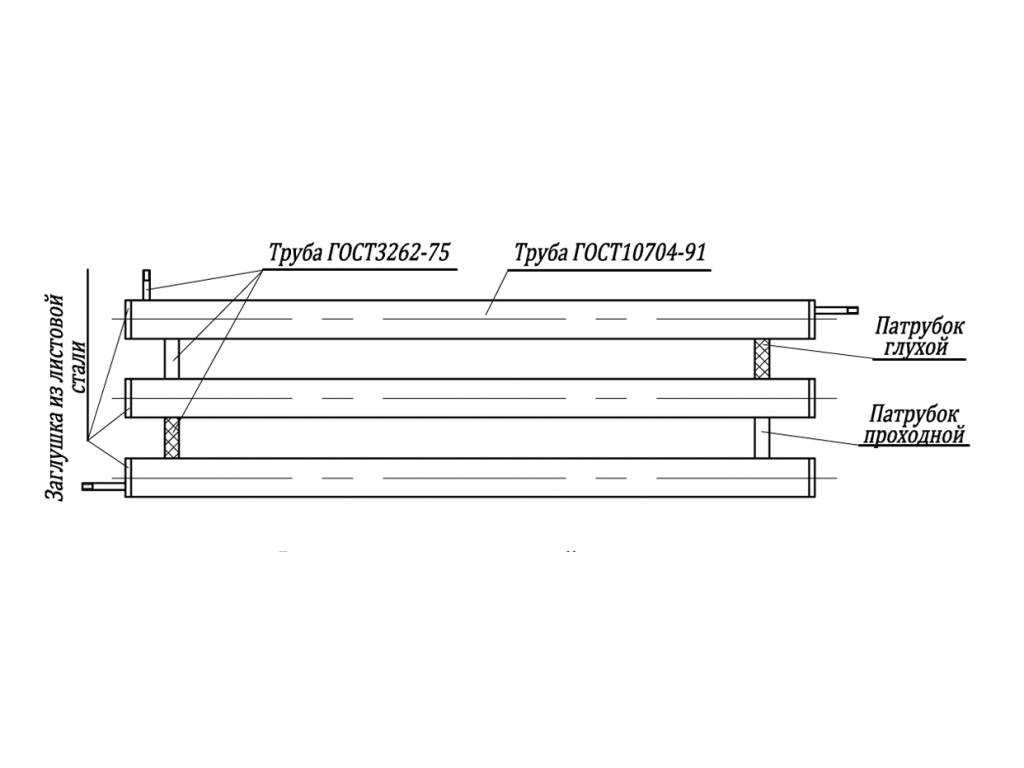

Формирование чертежа для вычисления оптимального числа использованного материала.
Осуществление работ по производству отопительного регистра.
Контроль конструкции на герметичность.

Читать также: Как сбросить ошибка на посудомоечная машина hansa

Для исполнения поставленной задачи понадобится стальная труба, специализированная для формирования главных регистров и магистраль наименьшего диаметра. С ее помощью отопительные приборы будут объединены друг с другом и системой обогрева. Кроме того, потребуются специальные торцевые заглушки на трубы.

На первом этапе следует с помощью болгарки подрезать трубы до необходимой длины. Применять сварочный аппарат для этого не рекомендовано, так как в торцах отопительного регистра из выпуклой трубы сформируется наплав.

Потом производятся отверстия для подсоединения патрубков. Сварным аппаратом привариваются патрубки и устанавливаются торцевые заглушки. Для обеспечения безопасной работы следует определить воздухоотводчик и спускной клапан. Они устанавливаются в верхней части системы, но в обратной стороне относительно места подсоединения к отоплению.

В отдельных случаях производится усовершенствование традиционной схемы стального или биметаллического регистра. Она состоит в установке электрического ТЭНа. Самодельный отопительный прибор будет производить тепло с помощью ТЭНа. Но для этого необходимо при монтаже определить запорную арматуру, чтобы теплоноситель мог циркулировать только лишь внутри отопительного устройства. Так можно сделать хороший источник тепла.

Правильная установка отопительных приборов может быть осуществлена 2-мя способами — на резьбовых соединениях или с помощью сварного аппарата. Все зависит от единой массы конструкции, её размеров и характеристик системы теплоснабжения. В целом эксперты советуют руководствоваться теми же инструкциями, что и при установке радиаторов.

Нагревательные приборы являются обязательным элементом любой системы водяного отопления. Обычно они оказываются самой затратной частью. Хорошей возможностью для экономии может быть применение самодельных радиаторов. Их изготавливают из гладких стальных труб круглого сечения либо из профильных труб. Последний вариант несколько дороже, но позволяет уменьшить глубину прибора и получить более эстетичный внешний вид.

Использование профильной трубы для изготовления отопительных регистров имеет ряд особенностей. Приступая к работе своими руками или принимая решение о покупке «самоделки», необходимо тщательно взвесить все за и против. Изучение основных правил, по которым изготавливаются регистры отопления из профильной трубы, поможет избежать ошибок при самостоятельной работе и даст возможность сделать грамотный выбор необходимых параметров.

Варианты расположения

Отопительные регистры в зависимости от вариантов размещения можно разделить на две группы: переносные и стационарные.

Переносные системы довольно мобильны, и их можно перемещать абсолютно свободно – было бы питание. А питание таких систем обычно обеспечивается электричеством. Внутри переносных регистров обычно расположены ТЭНы разной мощности, которые и обеспечивают нагрев энергоносителя. Использовать такие агрегаты можно как в доме, так и в гараже, на даче, на строительной площадке и пр.

Стационарные регистры требовательны к своему местоположению. Во-первых, они требуют стационарного крепления, а во-вторых, им необходимо подключаться к котлу, который будет обеспечивать нагрев теплоносителя и его циркуляцию по системе.

Как сделать регистр своими руками

По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
Теперь изделие устанавливают вертикально.
Сварные швы создают герметичность при давлении до 13 атм.

Теплообменник для бани

Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
Теплообменник заполняют холодной водой до того, как печь нагреется.
С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.

Для системы теплоснабжения крупных помещений нецелесообразно применять обычные фабричные батареи и радиаторы. Они имеют очень небольшую тепловую отдачу и мощность. В качестве альтернативы можно рассматривать регистры отопления.

Отопительные приборы под названием регистры представляют собой несколько складных труб, находящихся параллельно друг к другу и соединённых меж собою перемычками. По трубам перемещается теплоноситель, передавая тепло железным стенкам регистра, которые обогревают воздушное пространство в помещении.

В качестве теплоносителя может быть применена вода или антифриз, устраняющий замерзание труб отключённой системы в прохладное время года. В независимых регистрах отопления с цилиндрическим электронагревателем (ТЭН) теплоносителем может быть и масло, тогда независимый регистр считается наиболее мощным аналогом домашних масляных радиаторов. Они приобрели обширное распространение благодаря несложности конструкции, надёжности и ряду иных преимуществ.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

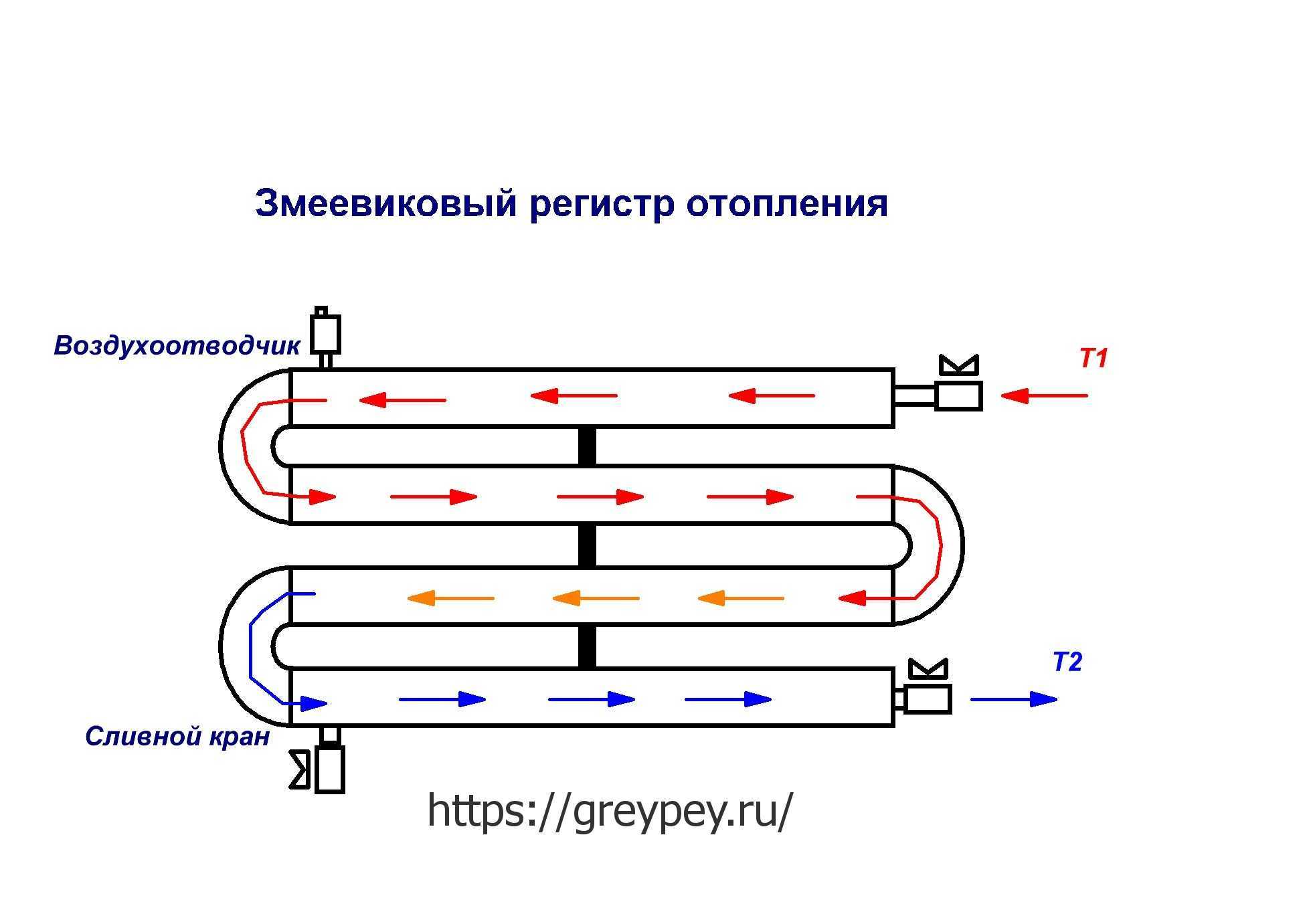

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

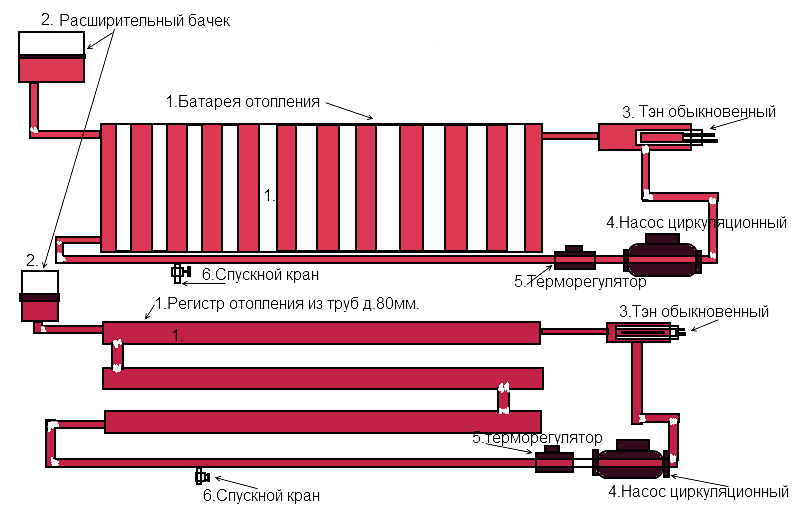

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Расчёт

Существуют методы вычисления характеристик отопительных приборов. Они отличаются верностью вычислений. Однако для организации теплоснабжения с поддержкой металлических либо алюминиевых регистров отопления рекомендовано обратиться к услугам специалистов. Другой вариант — пользоваться специальным программным обеспечением.

Однако в отдельных случаях необходимо верно продумать отопительный прибор самостоятельно. Для этого можно пользоваться простой схемой. Предварительно следует знать следующие характеристики:

Общая область обогреваемого здания.
Коэффициент теплоотдачи использованного материала изготовления регистра.
Диаметр труб, применяемых для изготовления

Зная характеристики, можно рассчитать мощность устройства.

Расчёт регистров из гладких труб, их количества и параметров, требуемых для подогрева того либо другого здания можно осуществить только приблизительно с существенной долей погрешности. Это объясняется большим количеством условий, от которых зависит температура в помещении, таких как: толщина стенок, свойство теплоизоляции помещения, количество и площадь проёмов (а, кроме того, общая площадь щелей в них), интенсивность проветривания, температура внешнего воздуха, скорость ветра.

Поэтому число частей в регистрах и число самих отопительных приборов правильнее планировать «с запасом», а распоряжаться температурой в комнате можно меняя режимы работы отопительного котла. Тем не менее имеется неофициальный стандарт: для обогрева 1 кв. метра здания с высотой потолков 3 метра нужен 1 метр трубы диаметром 60 мм.

Что подразумевает регистр отопления

Столь замысловатый прибор лежит в основе современных радиаторов. Под данным термином понимается совокупность труб, соединенных между собой определенным образом и способствующих подаче тепла в помещение.

В настоящее время, широко распространены горизонтальные регистры, которые представляют собой параллельно расположенные гладкостенные трубы с вертикальными перемычками. Такое приспособление отличается от современных радиаторов большим объемом теплоносителя, следовательно, выделяет больше тепла и процесс остывания значительно снижен, что позволяет поддерживать нужный уровень температуры в любом помещении.

На рынках представлено множество разновидностей рассматриваемых приборов. В зависимости от материала, применяемого при производстве основных составляющих, регистры отопления бывают:

алюминиевые;
чугунные;
стальные.

Первый вариант часто можно заметить невооруженным глазом в жилых помещениях. В основном он характеризуется высокой устойчивостью к коррозии, хорошей теплоотдачей. Следовательно, благодаря материалу, из которого изготавливают трубы, такие регистры славятся длительным сроком эксплуатации. Одним из основных недостатков можно считать высокую стоимость прибора, которая основывается на способе изготовления конструкции.

Второй вид регистров характеризуется высокой прочностью, следовательно, долговечностью и легкостью установки.

Последняя разновидность регистров отопления считается таковой не из-за своих характеристик. Наоборот, стальные конструкции славятся долговечностью, ведь срок их эксплуатации достигает в среднем четверть века. Монтаж такой конструкции не составляет особого труда. Для его проведения необходимо наличие сварочного аппарата и возможности проведения таких работ. Сварка отдельных деталей позволяет прибору выдерживать высокое давление. Но такие регистры имеют свои минусы, а именно:

• коррозия материала;

• способность аккумулировать известь.

Учитывая, что вода, проходящая по трубам, имеет в своем составе различные примеси, можно смело сделать заключение, что внутренняя поверхность тонких составляющих прибора способна накапливать на своих стенках известковые отложения. В результате чего происходит снижение проходимости определенных участков прибора, следовательно, снижается эффективность теплообмена.

Отличительные показатели регистров отопления

Изучив разновидности регистров отопления из гладких труб, необходимо сделать заключение о том, что основным плюсом их использования является эффективность подачи тепла, несмотря на небольшие размеры прибора. Благодаря такому качеству, данную отопительную конструкцию стали широко применять не только в жилых помещениях, но и в промышленных.

Также при выборе прибора стоит обращать внимание на ценовой ряд. Ведь, основным материалом для производства считается сталь или чугун, а при установке не требуется наличие высокотехнологичного производства. Для монтажа регистров достаточно сварки

Для монтажа регистров достаточно сварки.

Небольшие размеры готовой конструкции никак не влияют на качество работы прибора. Наоборот, такой показатель удивляет. Ведь, ни для кого не секрет, что показатель теплообмена напрямую зависит от площади рабочей поверхности, следовательно, от длины и диаметра основных комплектующих.

Однако, учитывая большое количество положительных качеств регистров, процесс их установки в помещении имеет несколько недостатков, а именно:

• специфический внешний вид прибора, который в дальнейшем необходимо закрывать или дизайнерски обыгрывать, ведь труба, тянущаяся по периметру помещения, притягивает взгляд.

• определенные неудобства при монтаже конструкции. Как было сказано ранее, при установке необходимо проведение сварочных работ, что не всегда возможно в помещениях определенного типа.

Учитывая специфику работы регистров отопления, современные инженеры разработали несколько вариантов конструкторского решения. В настоящее время доступно два вида приборов:

• секционные;

• S-образные или змеевиковые.
