Твердотопливный и газовый котел в одной системе, как подключить и что нужно знать

Соединение полипропилена на сварке

Лучшим и надежным соединением полипропиленовых труб является сварка. Сварка название условное и не имеет никого отношения к электродуговой или газовой сварки. Однако по качеству соединения, такое соединение полипропилена это действительно сварка.

Осуществляется сварка полипропиленовых труб специальной установкой, под названием паяльник или утюг. У каждого паяльника для труб есть набор муфт и дорнов, различного диаметра. Муфта греет трубу снаружи, дорн греет фитинг изнутри. Устройство паяльника таково, что можно греть одновременно и трубу и фитинг.

Фитинги это элементы водопровода, для поворотов, удлинений, соединений труб в виде уголков, тройников, отводов, муфт.

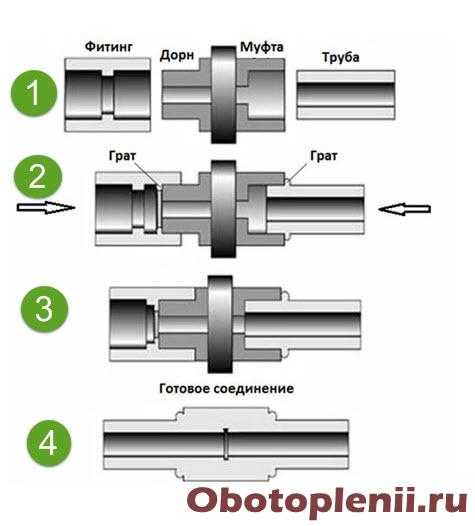

Принцип сварки полипропиленовых труб в раструб прост. На паяльнике, одновременно греется наружная сторона трубы (на муфте) и внутренняя сторона фитинга (на дорне).

При нагреве происходит разогрев трубы и фитинга. После нагрева труба вставляется в фитинг. В результате диффузии оплавленных поверхностей труб происходит их плотное соединение (сварка).

Замечу, что полипропиленовые трубы и фитинги к ним, невозможно соединить без нагрева. Их заводские диаметры специально имеют различные внешние диаметры труб и внутренние диаметры фитингов.

Например, труба Ø20 мм имеет фактический внешний диаметр 20,4-20,5 мм, а вот фитинг для этой трубы, который маркируется, как фитинг Ø20 мм, внутренний диаметр 19,4-19,6 мм. Если учесть, что муфты и дроны паяльника имеют конусность, то становится очевидной возможность вставить трубу в фитинг после нагрева без проблем.

Видео описание

Видео-обзор устройства обвязки электрокотла:

• Подготовка места. Для напольной модели создается фундамент, при необходимости обустраивается котельная, выполняется отделка негорючими материалами.
• Установка агрегата. Оборудование монтируется на стену или основание, закрепляется. Выполняется подсоединение трубопровода с обвязкой, подключается заземление.
• Подключение питания. Подводка питающей магистрали проводится напрямую отдельной веткой – через распредщиток.
• Установка защитной аппаратуры. Современные электрические котлы требуют защиты от перепадов напряжения. Поэтому питание к ним подводить необходимо через автомат, УЗО и стабилизатор напряжения.
• Запуск. Перед запуском система проверяется на целостность во всех местах соединения – как трубопровод, так и электропроводка должны находиться в исправном состоянии. Прежде чем включить агрегат, открываются все необходимые подсоединенные задвижки.

Что собой представляют комбинированные котлы «дрова-электричество»

Котлы смешанного типа, работающие на твердом топливе и электричестве, – это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования ТЭНов (трубчатых электронагревателей) – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, кокс, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.

Модель Куппер Практик.

Для чего нужны и как применяются

Отопление электричеством является наиболее дорогим. Однако если использовать его в качестве резервного источника тепла в твердотопливном котле, можно получить больше выгод, чем может показаться на первый взгляд:

• сохранение комфортного уровня температуры после прогорания твердого топлива в течение более длительного срока, например, до утра, если загрузка догорела в полночь;
• сглаживание цикличности твердотопливных котлов, когда на пике горения достигается чрезмерная теплопроизводительность, а между загрузками она сильно снижается. Как следствие, трудно сохранять постоянный комфортный уровень температуры в доме;
• возможность более быстрого нагрева теплоносителя при одновременном использовании дров и электроэнергии;
• серьезная экономия пространства котельной, поскольку для установки двух отдельных однотопливных котлов нужно по крайней мере 6 м2 свободной площади.

В отличие от газово-дровяных моделей, котлы на твердом топливе и электричестве более оправданы, практически не отличаются по стоимости от обычных твердотопливных аналогов.

Однако если есть финансовые возможности, а место в котельной не ограничено, мы рекомендуем установить два отдельных котла, которые можно подключить параллельно (если система с естественной циркуляцией) или последовательно (если планируется закрытая система отопления с принудительной циркуляцией теплоносителя). На это есть несколько причин:

• функциональность отдельного электрического котла сильно выше, особенно при использовании комнатного термостата;
• блок ТЭНов уменьшает объем топочной камеры в среднем на 5-15 литров, что сказывается на длительности горения одной загрузки;
• КПД ТЭНов при работе после прогорания загрузки снижается на несколько процентов (от стандартных 99%) в виду наличия в топке постоянной тяги. Кроме того, водяная рубашка, в которую помещены трубчатые электронагреватели обычно не отделена слоем теплоизоляции, что добавляет теплопотери через теплообменник (когда нагревательный узел даже бюджетных электрокотлов имеет слой теплоизоляции).

Котлы с длительностью горения одной закладки топлива до 7 суток

Устройство и принцип работы

Котлы со встроенным ТЭНом имеют абсолютно такую же конструкцию, как и классические твердотопливные аналоги, за исключением отведенного в водяной рубашке места под блок ТЭНов, часто это подразумевает уменьшение объема топочной камеры. Блок трубчатых электронагревателей – съемный, нагревательная часть помещена непосредственно в теплообменник, а контакты выведены через отверстие в стенке корпуса котла.

Работают даже 6 кВт блоки от однофазной электросети, управляются с котла, автоматически или с помощью отдельного пульта управления, как в моделях Zota и Теплодар Куппер.

Алгоритм работы прост:

1. При растопке дровами или углем котел работает как и любой другой твердотопливник. Уровень тяги и температуры поддерживает механический терморегулятор.
2. После сгорания загрузки топлива, температура теплоносителя падает и, при достижении критической отметки, датчик температуры подает сигнал блоку ТЭНов.
3. Если во время обогрева ТЭНами загрузить новую порцию твердого топлива, температура теплоносителя поднимется и ТЭНы отключатся.

Так выглядит готовый комплект замены (ПУ, ТЭН и проводка) длякотлов Zota.

Начнем обвязывать котел

Есть две схемы отопления: гравитационная и принудительная. Первый тип называется гравитационным, потому что в нем используются простые законы физики: из-за разности в плотности нагретого и отработавшего теплоносителя, осуществляется движение по контуру. Теплоноситель возвращается в котел под действием своего веса самостоятельно, без использования насоса. Создание гравитационного контура – это не только основа всех основ, но и базис, на котором строится вся безопасность работы системы. Этим правилом никогда не следует пренебрегать.

Два котла и обвязка

Преимущества:

1. Простота, которая является залогом надежности.
2. Автономность в работе.
3. Один из самых дешевых вариантов обвязки.

Группа безопасности для твердотопливного котла

Принудительный тип отопления – это когда вы вставляете в ваш гравитационный контур насос. Делают это по ряду причин:

• хотят сэкономить на котле и топливе: котел маленький, система большая, поэтому насос обеспечивает прокачку теплоносителя до самой крайней точки системы, так чтобы вся она отдавала равномерно тепло в помещение;
• исправить работу неправильно смонтированной системы отопления – контур не гравитационный.

Схема с насосом – надежная, обеспечивает потребителю комфорт. Но отсутствие электричества делает ее бесполезной.

Обвязка напольных котлов мощной отопительной системы

Изначально: котел устанавливают как можно ниже самой верхней точки системы отопления (поэтому в частных домах требуется установка в приямок).

Простая обвязка котла, работающего на твердом топливе

Теплоноситель всегда насыщен воздухом. Необходимо дать возможность этому воздуху скопиться и выйти – для этого и делают в самой верхней точке системы расширительный бак.

Сегодня во многих моделях есть свой воздухосбросник (или взрывной клапан). В агрегатах без данного элемента труба подачи теплоносителя должна уходить строго вертикально вверх – это избавит вас от завоздушивания котла.

Подготовка обвязки котла для выполнения отделочных операций в помещении

Если патрубки подачи и обратки выходят внизу или сбоку котла, то система сброса воздуха в котле есть. Как правило, встречается во всех моделях электрических и газовых котлов.

На схемах обвязки (см. фото) можно встретить массу сгонов, поворотов труб, различных встраиваемых элементов (избыточные фильтры, краны, клапаны). Задача мастера – уменьшить их количество до необходимого минимума: сгонов должно быть меньше, поворотов и тройников – еще меньше. Действует принцип: чем проще система – тем она надежнее.

Простая обвязка пеллетного котла

Твердотопливные котлы просто подключать, но

Процесс горения в данных котлах не регулируется. Из-за этого возможен ряд аварийных ситуаций, которые необходимо нивелировать. Самая распространенная – отключение электричества, из-за чего может выйти из строя или остановится насос. Выход простой – создание дополнительных аварийных схем, к которым относятся:

1. Гравитационный контур.
2. Подача холодной воды.
3. Резервный источник питания для насоса.
4. Установка теплоаккумуляторного бака.
5. Дополнительный аварийный контур.

Идеальная обвязка котла

Рекомендации по выполнению самостоятельной обвязки котла

Полипропиленовые трубы — это новые возможности

Изделия из ППР обладают оптимальными техническими характеристиками. Они открывают новые возможности для обладателей загородного жилья, где питание системы отопления осуществляется от котлов. Их применение позволяет снизить трудоемкость монтажа. Этот вариант не только выгодный в экономическом плане, но и надежный.

Каждый человек по своему понимает слово комфорт, но тепло необходимо всем. Обеспечить им свой дом можно без больших капитальных и временных затрат, использую полипропиленовые трубы, а осведомленность в вопросах отопления позволит принять правильное решение.

Источник

https://youtube.com/watch?v=V0khsflZMGg

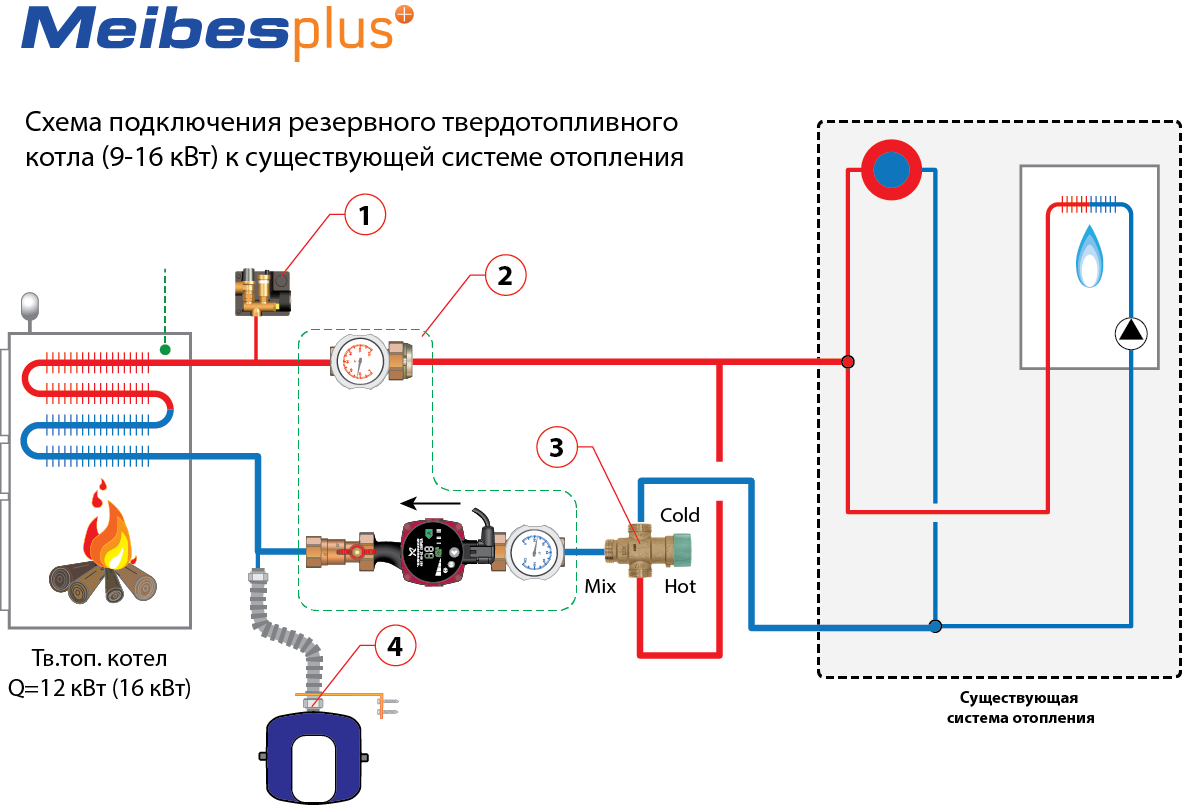

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

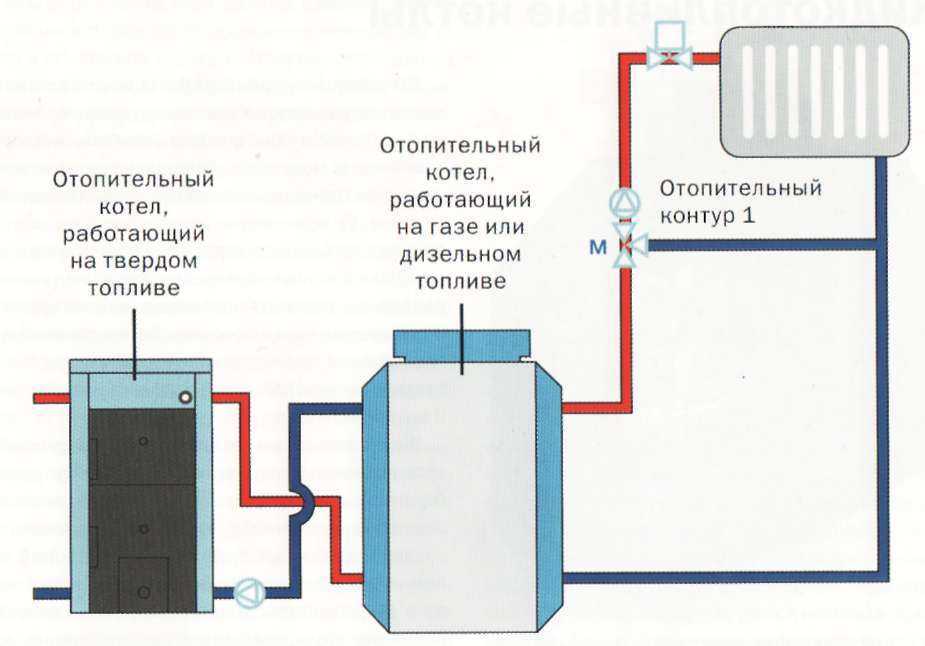

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

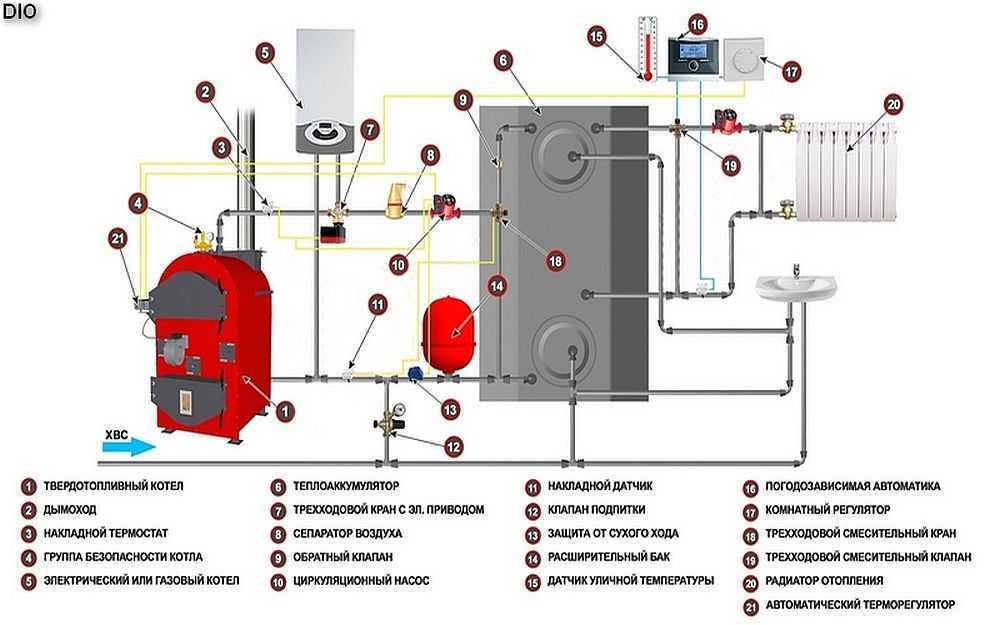

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Однотрубная схема закрытого типа

Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.

Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.

Какие трубы лучше устанавливать

Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.

 Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).

Все эти трубы обозначаются определённой маркировкой.

Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.

Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.

Расчет позволяет узнать:

• расход теплоносителя всего контура отопления в кг/с;
• потери напора в контуре;
• потери напора от котла (насоса) до каждого регистра.

Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.

Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.

Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.

Схемы обвязки газовых котлов

Существует огромное количество типов домашних отопительных котлов. Они различаются по виду применяемого топлива, по мощности, по размерам, по способу установки. Например, существует модель котла, которую можно повесить на стену, и модель для установки на полу. Естественно, они различаются по схемам обвязки.

Настенная модель

Строго говоря, настенное размещение котла не является определяющим фактором при формировании обвязки. Традиционно маломощные котлы настенного размещения являются двухконтурными: они работают и на отопление небольшого дома, и на обеспечение горячей водой для хозяйственных нужд небольшой семьи. Настенные котлы трудно топить углём или дровами: они либо газовые, либо электрические. Вот именно эти особенности настенных котлов определяют структуру и содержание обвязки.

Схема обвязки котла отопления и состав его оборудования определяются структурой всей системы отопления в целом: система открытая или закрытая, имеется ли контур водонагревателя, нужно ли обслуживать тёплые полы и т. д. Функциональная насыщенность системы теплоснабжения определяют схему обвязки теплогенератора.

Напольная разновидность

Котлы напольного размещения могут быть самых разных видов. Способ размещения «на полу» снимает ограничения по габаритам, весу и мощности.

Схемы обвязки по типам котлов

Довольно просто обвязать работу двух однотипных агрегатов, но это не всегда позволяют реальные условия эксплуатации. Более часто приходится объединять работу агрегатов не только с различной мощностью, но и с разными энергоносителями.

Наиболее популярные пары двухкотловых схем:

• газовое топливо и электроэнергия;
• газ и твердое топливо;
• дрова и электроэнергия;
• пропан и электроэнергия;
• печное топливо и электроэнергия;
• пеллеты и электроэнергия.

Подключение газового и напольного твердотопливного котла

Это наиболее технически сложный способ обвязки двух котлов, поскольку требует выполнения дымовентиляционной системы и соблюдения габаритов помещения для установки крупных пожароопасных объектов.

Разработку схемы лучше всего поручить проектной организации, поскольку в ней должны быть учтены все правила безопасной эксплуатации, как для газового, так и твердотопливного котла.

Оптимальный режим в отопительной сети достигается при монтаже многоконтурной системы, в этом случае необходимо подключить котлы с двумя независимыми контурами.

Учитывая, что твердотопливные устройства практически не поддаются регулированию температуры теплоносителя, должна применять открытая система теплоснабжения с установкой расширительного бака.

Электрический и газовый

Очень эффективная и простая в управлении схема. Сочетая газовый и электрический котлы в одной системе теплоснабжения, возможно, добиться намного большего теплотехнического эффекта, а при правильной комбинации режимов работы агрегатов — схема экономнее традиционных газовых котлов.

Функцию ведущего в этой паре, как правило, осуществляет газовый котлоагрегат, имея наименьшую себестоимость тепловой энергии. Электрокотел на дифтарифном учете электроэнергии включается ночью с использованием самого дешевого тарифа.

При выборе тепловой мощности оборудования необходимо ориентироваться на такую схему обвязки котлов. Газовый агрегат должен быть более мощным, а электрокотел обладать пиковой мощностью для работы в ночное время или при пиковой нагрузке теплопотребления. Запретов по совместной эксплуатации этой пары котлов в нормативных материалах не существует. Однако при их установке потребуется согласования проекта котельной и от газовой службы, и от энергонадзора.

Подключение твердотопливного и электрокотла

Подключение твердотопливного и электрокотла тоже является эффективной реализацией комбинированного источника теплоснабжения. Базовым котлом является твердотопливный, который способен работать при одной загрузке не менее 8 часов. Он хорошо разогревает объект теплоснабжения.

После выгорания топлива и остывания теплоносителя до 60 С, в работу включается электрокотел в режиме поддержания температурного графика. Желательно для большей энергоэффективности иметь бак-аккумулятор горячей воды, который нагревают электрокотлом в часы ночного экономного режима.

Сам твердотопливный котел плохо поддается регулированию из-за инертности процесса горения, он будет выдавать практически номинальную производительность, пока не выгорит топливо.

В этом случае работая на нагрев первичного контура в баке-аккумуляторее, регулировка режима отопления будет осуществляется во вторичном контуре отопления от бака-аккумулятора через трехходовой кран путем подмеса холодной воды от обратного теплоносителя с горячей от подающей линии.

Обвязка с принудительной транспортировкой теплоносителя

Нельзя не сказать о недостатках:

• сложная схема обвязки котла, которая включает массу элементов – контролирующих и регулировочных, клапанов, распределительных коллекторов, устройств для отвода попавшего воздуха;
• необходимость регулярного дорогостоящего обслуживания;
• нужна балансировка устройств;
• потребуется обвязка насоса отопления;
• дороговизна элементов и услуг профессиональных установщиков;
• монтаж и ремонт силами специалистов, что требует значительного финансирования.

Количество элементов системы можно уменьшить за счет использования метода первично-вторичных колец. В этом случае будет меньше устройств контроля и защиты, но для каждого кольца отопления потребуется свой циркуляционный насос. Системы, в состав которых входят нескольких колец и напольный котел мощностью не более 50 кВт, требуют оснащения гребенками-коллекторами, необходимыми для равномерной подачи теплоносителя к отопительным приборам.

В многоквартирных домах теплоснабжение делают с использованием гидровыравнивателей. Их устанавливают в схемы с мощными котлами, имеющими мощность более 50 кВт, и обеспечивающими теплом не только основной контур, но и, например, систему «теплый пол». Приборы гидравлического выравнивания способствуют равномерному распределению тепла по всем батареям, а в разных кольцах не допускаются перепады давления.

Обвязка системы отопления в частном доме, детальное видео:

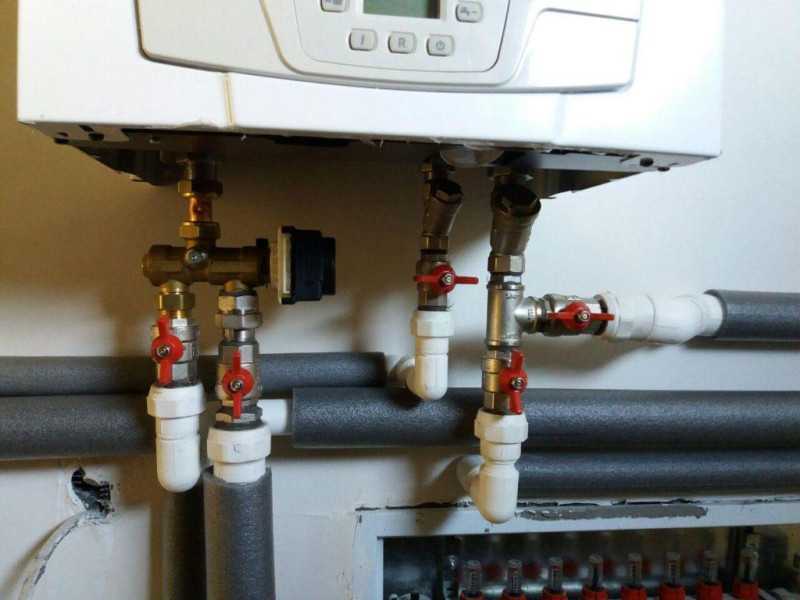

Схемы обвязки одноконтурного газового котла

Схемы обвязки одноконтурного газового котла отопления бывают такие:

• обвязка одноконтурного агрегата с естественной циркуляцией теплоносителя;
• обвязка одноконтурного котла отопления с принудительной циркуляцией;
• обвязка газового отопительного устройства с бойлером косвенного нагрева.

Любой одноконтурный котел имеет три патрубка, к которым подключают:

• подачу нагретого теплоносителя из агрегата в радиаторы;
• газовую магистраль;
• обратку остывшей жидкости из радиаторов в газовый котел.

Схемы обвязки для настенного одноконтурного газового котла идентичны обвязке такого же напольного агрегата.

Обвязка одноконтурного котла с естественной циркуляцией теплоносителя

Система одноконтурного газового котла с естественной циркуляцией теплоносителя полностью энергонезависима. Группа безопасности представлена только расширительным баком. Перед теплообменником рекомендуется установить сбросник, чтобы иметь возможность полностью слить воду. В качестве мембранного бака можно использовать любую пластиковую или металлическую емкость, обладающей достаточной герметичностью.

Чтобы обеспечить естественное движение теплоносителя по энергонезависимой системе, следует установить расширительный бачок в верхней точке контура, а в нижней – газовый котел. Розлив устанавливают с постоянным уклоном, чтобы теплоноситель смог подняться к расширительному бачку, а затем спуститься к отопительному агрегату. Перепад высоты между элементами радиаторов и теплообменником создает гидравлический напор.

Обратите внимание! Чтобы обеспечить необходимый напор теплоносителя в гравитационной системе отопления, внутренний диаметр труб должен быть не меньше 32 мм. При желании в обвязку энергонезависимой системы можно включить насос, который будет разгонять теплоноситель при наличии электроэнергии

Его подключают параллельно основной системе и отсекают шаровым краном или обратным клапаном. При отключении насоса клапан либо кран перекрывают, после этого теплоноситель продолжает циркулировать естественным образом

При желании в обвязку энергонезависимой системы можно включить насос, который будет разгонять теплоноситель при наличии электроэнергии. Его подключают параллельно основной системе и отсекают шаровым краном или обратным клапаном. При отключении насоса клапан либо кран перекрывают, после этого теплоноситель продолжает циркулировать естественным образом.

Обвязка газового агрегата с принудительной циркуляцией

Самой популярной является обвязка одноконтурного газового котла с принудительной циркуляцией теплоносителя. Она является самой простой и удобной в использовании. Данная схема включает циркуляционный насос, который обеспечивает движение теплоносителя по системе под давлением. Однако насос может работать только от электричества, иначе система функционировать не сможет.

Обвязка одноконтурного котла с бойлером

Чтобы одноконтурный газовый котел мог производить ГВС, необходимо соединить его с бойлером косвенного нагрева. В нем находится собственный теплообменник, который выполняет роль второго контура. Через него циркулирует теплоноситель, который поступает из газового котла.

Бойлер подсоединяют к трубам подачи и обратки газового котла параллельно отопительной системе. К накопительной емкости также проводят водопроводные трубы, через одну из них в бойлер поступает холодная вода, а через вторую выходит горячая.

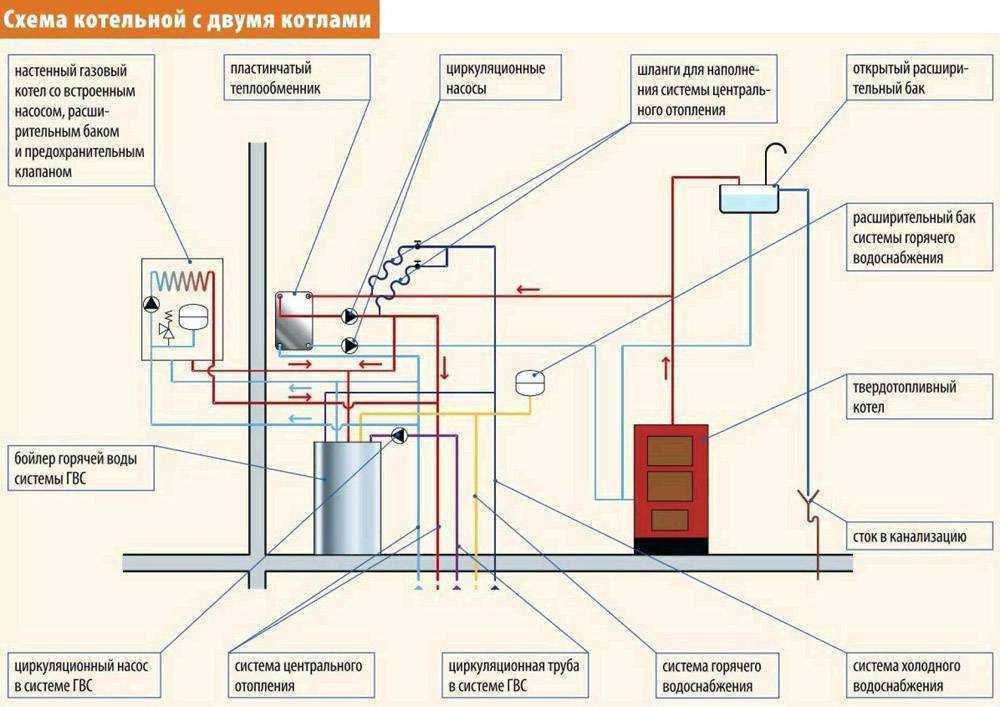

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов

Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный

Группа безопасности состоит из:

1. Клапана для стравливания воздуха.
2. Предохранительного клапана для снижения давления.
3. Манометра.

Обвязку делают по такой схеме:

1. Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
2. На подающую линию, которая отходит от устройства на твердом топливе, устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
3. Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
4. Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
5. Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан. Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
6. Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

Подобную схему использует, когда монтируются универсальные двухконтурные комбинированные котлы отопления дрова -газ. Такие агрегаты могут работать на газе из баллона. В обвязке не используют трубы, которые подходят к газовому котлу, и обратные клапаны.

Какую модель котла в итоге лучше выбрать

Если вы остановили выбор на котлах Tis, наиболее универсальным и распространенным является Tis Pro DR. На наш взгляд это лучшее предложение в соотношении цена-качество. В целом же в модельном ряде нет неудачных или чрезмерно выделяющихся моделей. Выбор зависит в первую очередь от бюджета, а также типа топлива и его фрагментации.

Главное в выборе – определиться с необходимой мощностью котла. Для среднестатистического дома в климатической зоне Подмосковья, с кладкой в 2 кирпича и высотой потолков 2,7 м минимально необходимая мощность отопительного оборудования рассчитывается из простого правила: 1 кВт на каждые 10 м2 площади. Также мы рекомендуем закладывать небольшой запас в 15-25%.

Если дом отлично утеплен (например, пенопласт толщиной от 10 см) или находится в крайней южной точке страны с теплым климатом, результат может быть скорректирован на 5-30% в меньшую сторону.

Как рассчитать необходимую мощность котла Индивидуальный расчет, формула и корректирующие коэффициенты
